使用solidworks的规范习惯

对solidworks初学者的忠告如何开始学习SolidWorks，包括学习建模、装配和绘图的建议。

SolidWorks是一款广泛使用的CAD软件，常用于制造和工程领域。

如果您是SolidWorks初学者，那么这篇文章将帮助您入门并提供一些学习建模、装配和绘图的建议。

1.了解SolidWorks 界面在开始学习SolidWorks之前，您应该先熟悉SolidWorks界面。

SolidWorks的界面包括工具栏、菜单栏和功能区等元素。

学习SolidWorks的一个好方法是将SolidWorks用户界面和应用程序窗口比作桌子和抽屉。

下面是有关SolidWorks界面的一些注意事项：- 工具栏位于界面的顶部，显示大多数功能的快捷方式。

- 菜单栏位于工具栏下面，提供更多的选项和菜单。

- 左侧功能区是SolidWorks应用程序窗口的主操作区。

- 选项卡位于左侧功能区的顶部，用于快速访问工具和参数。

2.开始建模建模是SolidWorks操作的核心，它是使用SolidWorks创建三维模型的主要方法。

建模过程通常包括三个阶段：准备阶段、建模阶段和修改阶段。

- 准备阶段：在开始建模之前，您需要将所需的所有尺寸和材质收集到一个文档中，以便快速访问。

- 建模阶段：在SolidWorks中，可以使用多种建模工具，例如：基础特征（如拉伸、旋转、搭接等）、曲面特征以及群组特征等，这些工具将辅助我们创建各种形状。

- 修改阶段：在您完成建模之后，您可以通过修改来调整模型的形状、大小和尺寸。

您可以使用SolidWorks的编辑工具进行这些修改，例如框选、移动、旋转、缩放等。

3.学习装配装配是指将多个模型部件组合到一个产品中。

SolidWorks中的装配操作通常可分为两个步骤：准备阶段和装配阶段。

- 准备阶段：在准备阶段，您需要根据设计要求确定相对于装配的其余部分的每个组件位置，并将其导入到SolidWorks中。

- 装配阶段：在装配阶段中，您需要确保每个组件正确安装到产品中，并测试该产品以确保正常运行。

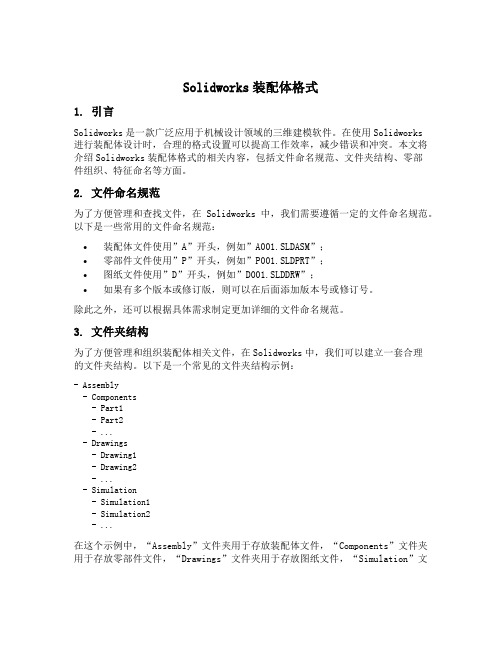

Solidworks装配体格式1. 引言Solidworks是一款广泛应用于机械设计领域的三维建模软件。

在使用Solidworks进行装配体设计时，合理的格式设置可以提高工作效率，减少错误和冲突。

本文将介绍Solidworks装配体格式的相关内容，包括文件命名规范、文件夹结构、零部件组织、特征命名等方面。

2. 文件命名规范为了方便管理和查找文件，在Solidworks中，我们需要遵循一定的文件命名规范。

以下是一些常用的文件命名规范：•装配体文件使用”A”开头，例如”A001.SLDASM”；•零部件文件使用”P”开头，例如”P001.SLDPRT”；•图纸文件使用”D”开头，例如”D001.SLDDRW”；•如果有多个版本或修订版，则可以在后面添加版本号或修订号。

除此之外，还可以根据具体需求制定更加详细的文件命名规范。

3. 文件夹结构为了方便管理和组织装配体相关文件，在Solidworks中，我们可以建立一套合理的文件夹结构。

以下是一个常见的文件夹结构示例：- Assembly- Components- Part1- Part2- ...- Drawings- Drawing1- Drawing2- ...- Simulation- Simulation1- Simulation2- ...在这个示例中，“Assembly”文件夹用于存放装配体文件，“Components”文件夹用于存放零部件文件，“Drawings”文件夹用于存放图纸文件，“Simulation”文件夹用于存放仿真分析相关文件。

根据实际情况，可以对文件夹结构进行调整和扩展。

4. 零部件组织在Solidworks中，良好的零部件组织可以提高装配体设计的效率和可维护性。

以下是一些零部件组织的建议：•使用子装配体：如果一个装配体包含多个功能模块，可以将每个模块保存为一个子装配体，并在主装配体中引用。

•使用实例化零部件：如果一个装配体中存在多个相同的零部件，可以使用实例化来共享同一个零部件文件。

solidworks2d通用技术要求Solidworks是一款强大的3D设计软件，不仅能够进行三维建模和渲染，还能进行二维绘图和设计。

本文将介绍Solidworks 2D通用技术要求，帮助读者更好地掌握和应用该软件。

Solidworks 2D通用技术要求主要包括以下几个方面：1. 熟悉绘图工具：Solidworks提供了丰富的绘图工具，包括直线、圆弧、矩形、椭圆等。

要求熟悉这些工具的使用方法，能够准确地绘制出所需的图形。

2. 精确的尺寸控制：在绘制二维图形时，尺寸控制非常重要。

要求能够准确地设置图形的尺寸，符合设计要求。

同时，还需要掌握尺寸的调整和修改方法，以便在需要时能够及时调整图形尺寸。

3. 了解图层和标注：图层可以帮助我们更好地组织和管理图形元素，使绘图更加清晰和可读。

要求熟悉图层的创建和切换，能够将不同的图形元素放置在不同的图层中。

此外，标注也是绘图的重要一环，要求掌握标注的方法和技巧，能够清晰地标注图形的尺寸和特征。

4. 掌握图形编辑技巧：在绘制二维图形时，有时需要对已有的图形进行编辑和修改。

要求熟练掌握图形编辑工具，能够准确地修改图形的形状和尺寸，使其符合设计要求。

5. 熟悉纸张设置和打印输出：绘制好的二维图形需要输出成纸质文档或者电子文档。

要求熟悉纸张设置功能，能够选择适合的纸张尺寸和方向。

同时，还要掌握打印输出的方法，能够将图形准确地输出到纸质文档或者电子文档中。

6. 熟练使用图形操作命令：Solidworks提供了丰富的图形操作命令，如旋转、平移、镜像等。

要求熟练掌握这些命令的使用方法，能够灵活地操作图形，达到设计要求。

7. 学习并使用快捷键：Solidworks提供了大量的快捷键，可以极大地提高绘图的效率。

要求学习并熟练使用这些快捷键，能够快速完成各种绘图操作。

Solidworks 2D通用技术要求涉及到绘图工具的使用、尺寸的控制、图层和标注的应用、图形编辑技巧、纸张设置和打印输出、图形操作命令的掌握，以及快捷键的学习和使用。

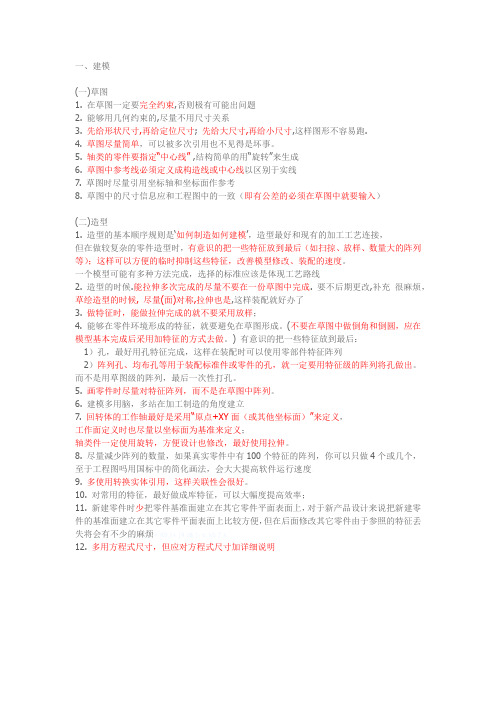

(一)草图1. 在草图一定要完全约束,否则极有可能出问题2. 能够用几何约束的,尽量不用尺寸关系3. 先给形状尺寸,再给定位尺寸; 先给大尺寸,再给小尺寸,这样图形不容易跑.4. 草图尽量简单，可以被多次引用也不见得是坏事。

5. 轴类的零件要指定“中心线” ,结构简单的用“旋转”来生成6. 草图中参考线必须定义成构造线或中心线以区别于实线7. 草图时尽量引用坐标轴和坐标面作参考8. 草图中的尺寸信息应和工程图中的一致（即有公差的必须在草图中就要输入）(二)造型1. 造型的基本顺序规则是‘如何制造如何建模’，造型最好和现有的加工工艺连接，但在做较复杂的零件造型时，有意识的把一些特征放到最后（如扫掠、放样、数量大的阵列等）；这样可以方便的临时抑制这些特征，改善模型修改、装配的速度。

一个模型可能有多种方法完成，选择的标准应该是体现工艺路线2. 造型的时候.能拉伸多次完成的尽量不要在一份草图中完成. 要不后期更改,补充很麻烦，草绘造型的时候, 尽量(面)对称,拉伸也是,这样装配就好办了3. 做特征时，能做拉伸完成的就不要采用放样；4. 能够在零件环境形成的特征，就要避免在草图形成。

(不要在草图中做倒角和倒圆，应在模型基本完成后采用加特征的方式去做。

) 有意识的把一些特征放到最后：1）孔，最好用孔特征完成，这样在装配时可以使用零部件特征阵列2）阵列孔、均布孔等用于装配标准件或零件的孔，就一定要用特征级的阵列将孔做出。

而不是用草图级的阵列，最后一次性打孔。

5. 画零件时尽量对特征阵列，而不是在草图中阵列。

6. 建模多用脑，多站在加工制造的角度建立7. 回转体的工作轴最好是采用“原点+XY面（或其他坐标面）”来定义，工作面定义时也尽量以坐标面为基准来定义；轴类件一定使用旋转，方便设计也修改，最好使用拉伸。

8. 尽量减少阵列的数量，如果真实零件中有100个特征的阵列，你可以只做4个或几个，至于工程图吗用国标中的简化画法，会大大提高软件运行速度,9. 多使用转换实体引用，这样关联性会很好。

完成SolidWorks这些设置，让你的SolidWorks更好⽤摘要：在使⽤SolidWorks进⾏产品设计时，为了提⾼使⽤效率和符合设计者的习惯，⽤户可以对SolidWorks进⾏⽤户化设置。

本⽂将介绍⾃定义...在使⽤SolidWorks进⾏产品设计时，为了提⾼使⽤效率和符合设计者的习惯，⽤户可以对SolidWorks进⾏⽤户化设置。

本⽂将介绍⾃定义SolidWorks的⼀些⾮常实⽤的设置，同时让读者对⾃定义SolidWorks有较深的了解和认识。

设置分为系统设置和⽂档设置，⾸先要明⽩这2个设置的区别，系统设置是关于solidworks软件的设置，对所有打开的⽂档都有作⽤。

⽂档设置是针对当前⽂档，跟随⽂档⾛的，所以可以通过保存让不同的⽂档拥有不同的⽂档设置。

系统设置启动时打开上次打开的⽂档默认设置是【从不】，如果选择始终，就可以在下次启动SW时⾃动打开上次正常关闭SW前所打开的⽂档，说正常关闭是指不包括SW崩溃或者⾮正常关机等的情况。

输⼊尺⼨值默认设置是勾选的，意义在于每次标注尺⼨之后都会⾃动激活输⼊尺⼨的界⾯，⽤于模型草图需要所有尺⼨都需要⾃⼰意图来定义，当不需要可以定义每个尺⼨，只是⽤于形状约束时，可以取消勾选，便于快速标注尺⼨声⾳默认的情况下，SW的声⾳设置都是【⽆】，需要⾃⼰⼿动设置，设置的好处是，当我们需要完成⼀个时间很长的操作时，不⽤盯着界⾯等待SW完成，可以在等待的同时切换到别的⼯作，等SW 完成指定的操作，会发出设定的声⾳提⽰我们。

设置⽅法如下：重新使⽤所删除的辅助、局部及剖⾯视图中的视图字母通过勾选该设置可以使编辑⼯程图时，局部，辅助视图，剖⾯视图的字母⾃动保持连续。

背景颜⾊修改视区颜⾊，可以让背景颜⾊符合⾃⼰的喜好，绿⾊可以保护视⼒，具体设置如下：显⽰-装配体透明度可以根据需要调整在装配体中编辑零件时，其他零部件的透明度。

100%为完全透明，0%为不透明。

外部参考设置默认这2个选项是不勾选的，如果勾选的话实际是可以带来2个好处，第⼀条的好处是避免重复保存没有修改的⽂件，第⼆条的好处是保存的时候不会需要勾选要保存的⼦⽂件，⽅便快速保存。

使用SW工程图规范习惯
1.在模型文件绘制草图时，要像工程图一样标注尺寸。

在工程图里面就会有更多的相同结构的关联尺寸可用。

2.在整个设计进行前，最好有个统一的给零部件命名的思路，否则，等你出工程图时，麻烦就多了！9B*a3p!B*D-a#c3]+T4N$E
3.出工程图前，得做好横竖几种大小，但风格一致的模板，否则，你要想出百八十个图时，你就死定了f
4.零件建模前一定要想好装配关系，尽可能将配合关系在草图中表达清楚，对出工程图有很大帮助。

5.草图中尺寸的标注时，要尽量按照容易在工程图中引用的方式标。

工程图尽量引用零件的模型尺寸，万不得已可以添加注解，这样可以加快速度。

还有一些公差尺寸尽量在零件草图中标注，不要在工程图中添加。

6.少用默认的“自动生成中心线”，因为软件默认圆角也有中心线，一定要自定义自动生成中心线的特征类型
7.能用到“获得模型尺寸”的时要尽量用。

8.标题栏和明细表中的信息应尽量链接到模型文件中属性定义，这样可以全自动填写标题栏和明细表。

2012版新增了按123顺序排列零件序号和明细表的功能，非常方便。

适合SolidWorks的机械设计及制图规范1. 总则为规范本公司内机械制图的格式，使之简单化、标准化，以便于网络共享，特制订机械制图规范。

此规范适用于本公司机械工程制图中使用Solidworks及Creo软件绘制的三维图及工程图样，在使用过程中如涉及本规范未规定的内容，应符合有关国家标准及规定。

2. 制图软件使用规范此部分内容以Solidworks软件为例进行规定，Creo软件按照此标准进行相应配置及使用。

2.1. 模板选择使用solidworks建立零件模型及装配体模型时，必须使用公司指定的模型模板，模板名称为“零件—某某公司”，“装配体—某某公司”。

使用solidworks建立工程图时，必须使用公司指定的工程图模板，模板名称为“工程图A0A1—某某公司”、“工程图A2A3A4—某某公司”。

工程图模板选择好后，选择合适的图纸格式。

根据国家标准规定，公司制定了5种幅面的图纸格式，包括“A0—某某公司”、“A1—某某公司”、“A2—某某公司”、“A3—某某公司”、“A4纵—某某公司”。

需特别说明的是，A4图纸在使用时不允许使用横向图幅。

2.2. 草图规范建立新零件后，若是拉伸特征，草图基准面选择上视基准面；若是旋转特征，草图基准面选择右视或前视基准面。

拉伸特征旋转特征绘制的草图必须完全定义（草图颜色全部变为黑色），应尽量使用约束（垂直、平行、相等、对称、相切等）而非尺寸标注来使草图完全定义。

2.3. 模型规范零件及装配体模型建立完成后，必须填写“自定义属性卡”，内容包括：名称，图样代号、物号、材料、备注。

零件及装配体模型名称命名规则为图号+名称，图号与名称与属性卡中填写的一致。

2.4. 图号规范编制方法为：产品代号+序号，如XXX-01-02-00、XXX-01-02-01。

其中，“XXX”表示产品代号，末位数为“00”表示为装配图，末位数为“01”、“02”……等编号时，表示为零件图。

“XXX”的命名规则为：机器简称的英文首字母+设备主参数，例如MXJ800表示磨削机，800代表加工最大直径为800mm。

使用solidworks绘制零件时的注意事项
在使用SolidWorks 绘制零件时，以下是一些需要注意的事项：
1. 确定零件尺寸和要求：在开始绘制零件之前，要明确零件的尺寸和要求，包括长度、宽度、高度、材料等。

这有助于在绘制过程中准确地设置零件的尺寸和特性。

2. 使用正确的工程单位：在SolidWorks 中，确保使用正确的工程单位来绘制零件，例如毫米或英寸，这样可以确保零件的尺寸和尺度是准确的。

3. 创建基准平面：在绘制零件时，首先要创建一个基准平面，这有助于确定零件的整体形状和尺寸。

4. 使用参数化建模：SolidWorks 支持参数化建模，可以使用参数来定义零件的尺寸和特性，这样可以方便地修改零件尺寸和形状。

5. 使用特征工具：SolidWorks 提供了丰富的特征工具，如挤压、旋转、切割等，可以用来创建零件的各种特征，如凸起、凹槽、孔等。

6. 确保设计符合制造要求：在绘制零件时，要确保设计是可制造的，避免出现加工难度大或无法加工的设计。

7. 使用版本控制：如果多人协作绘制零件，可以使用SolidWorks 的版本控制功能，确保不同版本的零件可以进行协同设计和修改。

以上是在使用SolidWorks 绘制零件时需要注意的一些事项，希望对你有所帮助。
