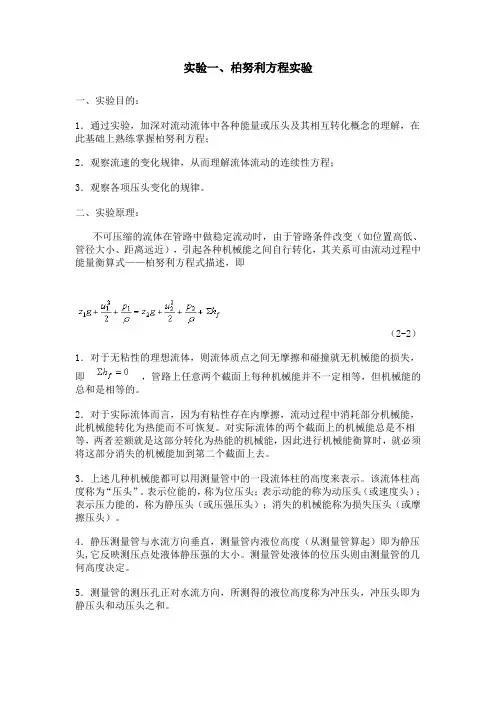

实验一、柏努利方程实验一、实验目的：1．通过实验，加深对流动流体中各种能量或压头及其相互转化概念的理解，在此基础上熟练掌握柏努利方程；2．观察流速的变化规律，从而理解流体流动的连续性方程；3．观察各项压头变化的规律。
二、实验原理：不可压缩的流体在管路中做稳定流动时，由于管路条件改变（如位置高低、管径大小、距离远近），引起各种机械能之间自行转化，其关系可由流动过程中能量衡算式——柏努利方程式描述，即（2-2）1．对于无粘性的理想流体，则流体质点之间无摩擦和碰撞就无机械能的损失，即，管路上任意两个截面上每种机械能并不一定相等，但机械能的总和是相等的。
2．对于实际流体而言，因为有粘性存在内摩擦，流动过程中消耗部分机械能，此机械能转化为热能而不可恢复。
对实际流体的两个截面上的机械能总是不相等，两者差额就是这部分转化为热能的机械能，因此进行机械能衡算时，就必须将这部分消失的机械能加到第二个截面上去。
3．上述几种机械能都可以用测量管中的一段流体柱的高度来表示。
该流体柱高度称为“压头”。
表示位能的，称为位压头；表示动能的称为动压头（或速度头）；表示压力能的，称为静压头（或压强压头）；消失的机械能称为损失压头（或摩擦压头）。
4．静压测量管与水流方向垂直，测量管内液位高度（从测量管算起）即为静压头,它反映测压点处液体静压强的大小。
测量管处液体的位压头则由测量管的几何高度决定。
5．测量管的测压孔正对水流方向，所测得的液位高度称为冲压头，冲压头即为静压头和动压头之和。
6．任意两个截面上，位压头、动压头、静压头、三者总和之差即为损失压头，即表示流体流经这两个截面之间时机械能的消耗。
三、实验装置及流程：实验装置示意图及流程：图2-4柏努利方程实验——实验装置示意图及流程1．贮水箱；2．离心泵；3．回流阀；4．调节阀；5．溢流管；6．高位槽；7、9、11、13．静压测量管；8、10、12、14．冲压测量管；15．出口调节阀实验装置由测试玻璃管、测量管、不锈钢离心泵、高位槽、贮水箱等组成。
伯努利实验实验报告一、实验目的本实验旨在探究伯努利原理在不同条件下的表现和应用，通过实际操作和观察，深入理解流体在流动过程中压力与速度之间的关系。
二、实验原理伯努利原理指出，在理想流体稳定流动时，沿同一流线，流体的压强、流速和高度之间存在一定的关系。
其数学表达式为：＄p ＋＼frac{1}｛2}＼rho v^2 ＋＼rho gh ＝＼text{常数}＄，其中$p$为流体的压强，＄＼rho$为流体的密度，＄v$为流体的流速，＄h$为流体所在的高度。
简单来说，当流体的流速增加时，其压强会减小；流速减小，压强则会增大。
三、实验器材1、伯努利实验仪，包括透明的水平管道、垂直管道、文丘里管、风机等。
2、压力传感器和流速传感器。
3、数据采集系统和计算机。
四、实验步骤1、连接实验设备将伯努利实验仪的各个部件正确连接，确保管道无泄漏。
将压力传感器和流速传感器安装在指定位置，并与数据采集系统和计算机连接好。
2、启动风机打开风机电源，调节风速，使流体在管道中稳定流动。
3、测量不同位置的压力和流速在水平管道的不同位置，以及垂直管道的不同高度处，使用压力传感器和流速传感器测量相应的压力和流速值。
4、记录数据通过数据采集系统将测量得到的数据实时记录在计算机中。
5、改变实验条件调整风机的风速，再次测量不同位置的压力和流速。
更换不同管径的管道，重复上述实验步骤。
6、整理实验器材实验结束后，关闭风机和电源，整理好实验器材。
五、实验数据及处理以下是一组在实验中获得的数据示例：｜位置|流速（m/s）｜压力（Pa）｜｜｜｜｜｜A|5|1200|｜B|8|800|｜C|10|600|通过对这些数据的分析，可以明显看出随着流速的增加，压力逐渐减小。
以位置 A 和位置 C 为例，流速从 5m/s 增加到 10m/s 时，压力从1200Pa 减小到 600Pa，符合伯努利原理的预期。
为了更直观地展示流速与压力之间的关系，我们可以绘制流速压力曲线。
能量转换（伯努利方程）演示实验装置说明书天津大学化工基础实验中心2013．09—、实验目的：1.演示流体在管内流动时静压能、动能、位能相互之间的转换关系，加深对伯努利方程的理解。
2.通过能量之间变化了解流体在管内流动时其流体阻力的表现形式。
3.可直接观测到当流体经过扩大、收缩管段时，各截面上静压头的变化过程，形象直观，说服力强。
二、实验内容:1.测量几种情况下的压头，并作分析比较。
2.测定管中水的平均流速和点C 、D 处的点流速，并做比较。
三、实验原理：在实验管路中沿管内水流方向取n 个过水断面。
运用不可压缩流体的定常流动的总流Bernoulli 方程，可以列出进口附近断面（1）至另一缓变流断面（i ）的伯努利方程： i w i i ii h gv p z gv p z -+++=++122111122αγαγ其中i=2，3，4……，n ； 取121====n ααα 。
选好基准面，从断面处已设置的静压测管中读出测管水头γpz +的值；通过测量管路的流量，计算出各断面的平均流速v 和gv 22α的值，最后即可得到各断面的总水头gv pz 22αγ++的值。
四、实验装置基本情况：1.实验设备流程图（如图一、图二所示）：图二 实验测试导管管路图图一能量转换实验流程示意图2.实验设备主要技术参数：表一设备主要技术参数五、实验方法及步骤：1.将水箱灌入一定量的蒸馏水，关闭离心泵出口上水阀及实验测试导管出口流量调节阀、排气阀、排水阀，打开回水阀和循环水阀后启动离心泵。
2.逐步开大离心泵出口上水阀，当高位槽溢流管有液体溢流后，利用流量调节阀调节出水流量。
稳定一段时间。
3.待流体稳定后读取并记录各点数据。
4.逐步关小流量调节阀，重复以上步骤继续测定多组数据。
5.分析讨论流体流过不同位置处的能量转换关系并得出结论。
6.关闭离心泵，结束实验。
六.实验注意事项：1.离心泵出口上水阀不要开得过大，以免水流冲击到高位槽外面，导致高位槽液面不稳定。
