化工基础实验思考题及答案 11页

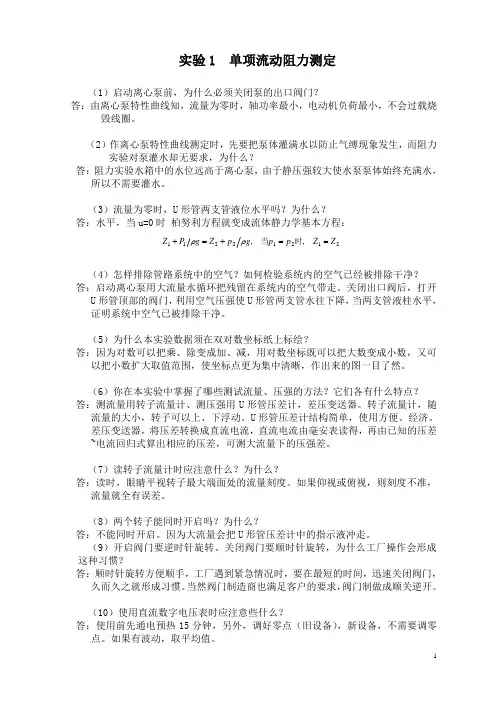

实验1 单项流动阻力测定（1）启动离心泵前，为什么必须关闭泵的出口阀门？答：由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。

（2）作离心泵特性曲线测定时，先要把泵体灌满水以防止气缚现象发生，而阻力实验对泵灌水却无要求，为什么？答：阻力实验水箱中的水位远高于离心泵，由于静压强较大使水泵泵体始终充满水，所以不需要灌水。

（3）流量为零时，U 形管两支管液位水平吗？为什么？答：水平，当u=0时 柏努利方程就变成流体静力学基本方程：21212211,,Z Z p p g p Z g P Z ==+=+时当ρρ（4）怎样排除管路系统中的空气？如何检验系统内的空气已经被排除干净？ 答：启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后，打开U 形管顶部的阀门，利用空气压强使U 形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。

（5）为什么本实验数据须在双对数坐标纸上标绘？答：因为对数可以把乘、除变成加、减，用对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。

（6）你在本实验中掌握了哪些测试流量、压强的方法？它们各有什么特点？ 答：测流量用转子流量计、测压强用U 形管压差计，差压变送器。

转子流量计，随流量的大小，转子可以上、下浮动。

U 形管压差计结构简单，使用方便、经济。

差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。

（7）读转子流量计时应注意什么？为什么？答：读时，眼睛平视转子最大端面处的流量刻度。

如果仰视或俯视，则刻度不准，流量就全有误差。

（8）两个转子能同时开启吗？为什么？答：不能同时开启。

因为大流量会把U 形管压差计中的指示液冲走。

（9）开启阀门要逆时针旋转、关闭阀门要顺时针旋转，为什么工厂操作会形成这种习惯？答：顺时针旋转方便顺手，工厂遇到紧急情况时，要在最短的时间，迅速关闭阀门，久而久之就形成习惯。

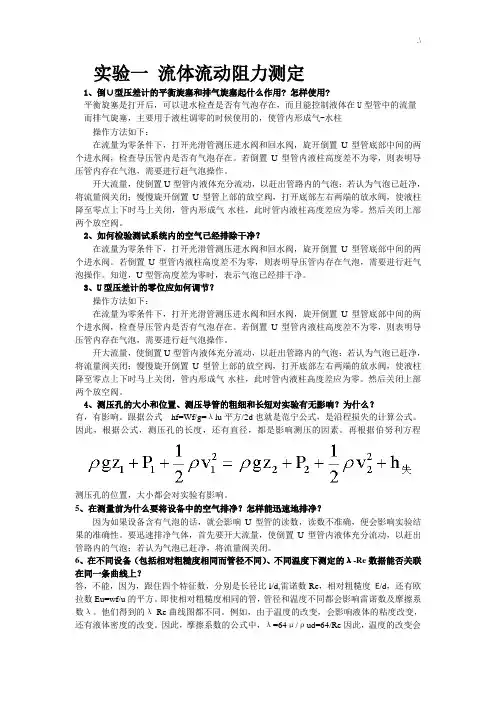

实验一流体流动阻力测定1、倒∪型压差计的平衡旋塞和排气旋塞起什么作用? 怎样使用?平衡旋塞是打开后，可以进水检查是否有气泡存在，而且能控制液体在U型管中的流量而排气旋塞，主要用于液柱调零的时候使用的，使管内形成气-水柱操作方法如下：在流量为零条件下，打开光滑管测压进水阀和回水阀，旋开倒置U型管底部中间的两个进水阀，检查导压管内是否有气泡存在。

若倒置U型管内液柱高度差不为零，则表明导压管内存在气泡，需要进行赶气泡操作。

开大流量，使倒置U型管内液体充分流动，以赶出管路内的气泡；若认为气泡已赶净，将流量阀关闭；慢慢旋开倒置U型管上部的放空阀，打开底部左右两端的放水阀，使液柱降至零点上下时马上关闭，管内形成气-水柱，此时管内液柱高度差应为零。

然后关闭上部两个放空阀。

2、如何检验测试系统内的空气已经排除干净？在流量为零条件下，打开光滑管测压进水阀和回水阀，旋开倒置U型管底部中间的两个进水阀。

若倒置U型管内液柱高度差不为零，则表明导压管内存在气泡，需要进行赶气泡操作。

知道，U型管高度差为零时，表示气泡已经排干净。

3、U型压差计的零位应如何调节？操作方法如下：在流量为零条件下，打开光滑管测压进水阀和回水阀，旋开倒置U型管底部中间的两个进水阀，检查导压管内是否有气泡存在。

若倒置U型管内液柱高度差不为零，则表明导压管内存在气泡，需要进行赶气泡操作。

开大流量，使倒置U型管内液体充分流动，以赶出管路内的气泡；若认为气泡已赶净，将流量阀关闭；慢慢旋开倒置U型管上部的放空阀，打开底部左右两端的放水阀，使液柱降至零点上下时马上关闭，管内形成气-水柱，此时管内液柱高度差应为零。

然后关闭上部两个放空阀。

4、测压孔的大小和位置、测压导管的粗细和长短对实验有无影响？为什么？有，有影响。

跟据公式hf=Wf/g=λlu平方/2d也就是范宁公式，是沿程损失的计算公式。

因此，根据公式，测压孔的长度，还有直径，都是影响测压的因素。

再根据伯努利方程测压孔的位置，大小都会对实验有影响。

化工原理实验思考题答案实验1 单项流动阻力测定(1)启动离心泵前，为什么必须关闭泵的出口阀门,答:由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。

(2)作离心泵特性曲线测定时，先要把泵体灌满水以防止气缚现象发生，而阻力实验对泵灌水却无要求，为什么,答:阻力实验水箱中的水位远高于离心泵，由于静压强较大使水泵泵体始终充满水，所以不需要灌水。

(3)流量为零时，U形管两支管液位水平吗,为什么,答:水平，当u=0时柏努利方程就变成流体静力学基本方程:Z，P,g,Z，p,g,当p,p时,Z,Z11221212(4)怎样排除管路系统中的空气,如何检验系统内的空气已经被排除干净,答:启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后，打开U形管顶部的阀门，利用空气压强使U形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。

(5)为什么本实验数据须在双对数坐标纸上标绘,答:因为对数可以把乘、除变成加、减，用对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。

)你在本实验中掌握了哪些测试流量、压强的方法,它们各有什么特点, (6 答:测流量用转子流量计、测压强用U形管压差计，差压变送器。

转子流量计，随流量的大小，转子可以上、下浮动。

U形管压差计结构简单，使用方便、经济。

差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。

(7)读转子流量计时应注意什么,为什么,答:读时，眼睛平视转子最大端面处的流量刻度。

如果仰视或俯视，则刻度不准，流量就全有误差。

(8)两个转子能同时开启吗,为什么,答:不能同时开启。

因为大流量会把U形管压差计中的指示液冲走。

(9)开启阀门要逆时针旋转、关闭阀门要顺时针旋转，为什么工厂操作会形成这种习惯,答:顺时针旋转方便顺手，工厂遇到紧急情况时，要在最短的时间，迅速关闭阀门，久而久之就形成习惯。

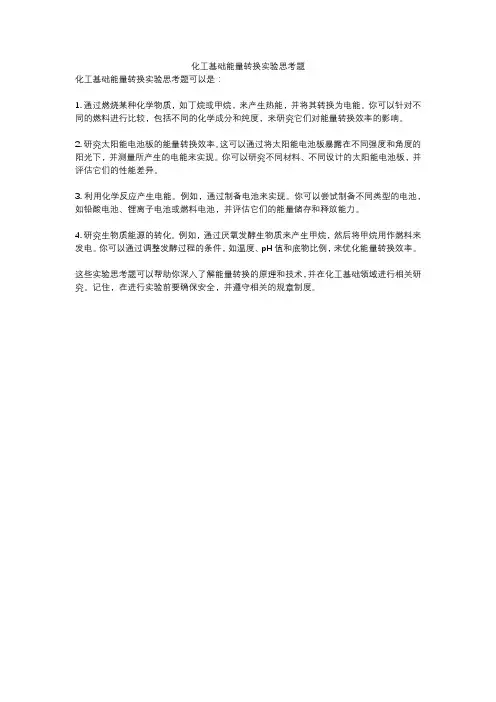

化工基础能量转换实验思考题
化工基础能量转换实验思考题可以是：
1. 通过燃烧某种化学物质，如丁烷或甲烷，来产生热能，并将其转换为电能。

你可以针对不同的燃料进行比较，包括不同的化学成分和纯度，来研究它们对能量转换效率的影响。

2. 研究太阳能电池板的能量转换效率。

这可以通过将太阳能电池板暴露在不同强度和角度的阳光下，并测量所产生的电能来实现。

你可以研究不同材料、不同设计的太阳能电池板，并评估它们的性能差异。

3. 利用化学反应产生电能。

例如，通过制备电池来实现。

你可以尝试制备不同类型的电池，如铅酸电池、锂离子电池或燃料电池，并评估它们的能量储存和释放能力。

4. 研究生物质能源的转化。

例如，通过厌氧发酵生物质来产生甲烷，然后将甲烷用作燃料来发电。

你可以通过调整发酵过程的条件，如温度、pH值和底物比例，来优化能量转换效率。

这些实验思考题可以帮助你深入了解能量转换的原理和技术，并在化工基础领域进行相关研究。

记住，在进行实验前要确保安全，并遵守相关的规章制度。

化工原理实验思考题答案by，这是最新整合的，最全的思考题答案，带有目录索引，方便一键查找，另外补充了几个之前没给出的实验。

目录索引化工原理实验思考题答案 (1)实验1离心泵性能测定实验 (1)实验2吸收实验 (2)实验3连续精馏实验 (2)实验4管道流体阻力的测定 (2)实验5过滤实验 (3)实验6单项流动阻力测定 (3)实验7离心泵特性曲线的测定 (5)实验8恒压过滤参数的测定 (8)实验9 气～汽对流传热实验 (10)实验10 精馏塔的操作和塔效率的测定 (11)实验11 填料吸收塔流体力学特性实验 (12)实验12 固体流态化的流动特性实验 (14)实验13 板式塔流体流动性能的测定（筛板塔） (16)实验14 流化床干燥实验讲义 (18)实验1离心泵性能测定实验1、启动离心泵前，为什么必须关闭泵的出口阀门？答：由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。

2、为什么调节离心泵的出口阀门可调节其流量？这种方法有什么优缺点？是否还有其它方法调节泵的流量？答：调节出口阀门开度，实际上是改变管路特性曲线，改变泵的工作点，可以调节其流量。

这种方法优点是方便、快捷、流量可以连续变化，缺点是阀门关小时，增大流动阻力，多消耗一部分能量、不很经济。

也可以改变泵的转速、减少叶轮直径，生产上很少采用。

还可以用双泵并联操作。

3、正常工作的离心泵，在其进口管上设置阀门是否合理，为什么？答：不合理，因为水从水池或水箱输送到水泵靠的是液面上的大气压与泵入口处真空度产生的压强差，将水从水箱压入泵体，由于进口管，安装阀门，无疑增大这一段管路的阻力而使流体无足够的压强差实现这一流动过程。

1、 流体通过干填料压降与湿填料压降有什么不同？答：当气体自下而上通过填料时产生的压降主要用来克服流经填料层的形状阻力。

当填料层上有液体喷淋时，填料层内的部分空隙为液体所充满，减少了气流通道截面，在相同的条件下，随液体喷淋量的增加，填料层所持有的液量亦增加，气流通道随液量的增加而减少，通过填料层的压降将随之增加。

流体流动阻力的测定1.在测量前为什么要将设备中的空气排尽？怎样才能迅速地排尽？为什么？如何检验管路中的空气已经被排除干净？答：启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后，打开U形管顶部的阀门，利用空气压强使U形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。

2.以水为介质所测得的λ~Re关系能否适用于其他流体？答：能用，因为雷诺准数是一个无因次数群，它允许d、u、、变化3.在不同的设备上（包括不同管径），不同水温下测定的λ~Re数据能否关联在同一条曲线上？答:不能,因为Re=duρ/μ，与管的直径有关离心泵特性曲线的测定1.试从所测实验数据分析，离心泵在启动时为什么要关闭出口阀门？本实验中，为了得到较好的实验效果，实验流量范围下限应小到零，上限应到最大，为什么？答：关闭阀门的原因从试验数据上分析：开阀门意味着扬程极小，这意味着电机功率极大，会烧坏电机（2）启动离心泵之前为什么要引水灌泵？如果灌泵后依然启动不起来，你认为可能的原因是什么？答：离心泵不灌水很难排掉泵内的空气，导致泵空转而不能排水；泵不启动可能是电路问题或是泵本身已损坏，即使电机的三相电接反了，泵也会启动的。

（3）泵启动后，出口阀如果不开，压力表读数是否会逐渐上升？随着流量的增大，泵进、出口压力表分别有什么变化？为什么？答：当泵不被损坏时，真空表和压力表读数会恒定不变，水泵不排水空转不受外网特性曲线影响造成的恒压过滤常数的测定1.为什么过滤开始时，滤液常常有混浊，而过段时间后才变清？答：开始过滤时，滤饼还未形成，空隙较大的滤布使较小的颗粒得以漏过，使滤液浑浊，但当形成较密的滤饼后，颗粒无法通过，滤液变清。

?2.实验数据中第一点有无偏低或偏高现象？怎样解释？如何对待第一点数据？答：一般来说，第一组实验的第一点Δθ/Δq会偏高。

因为我们是从看到计量桶出现第一滴滤液时开始计时，在计量桶上升1cm时停止计时，但是在有液体流出前管道里还会产生少量滤液，而试验中管道里的液体体积产生所需要的时间并没有进入计算，从而造成所得曲线第一点往往有较大偏差。

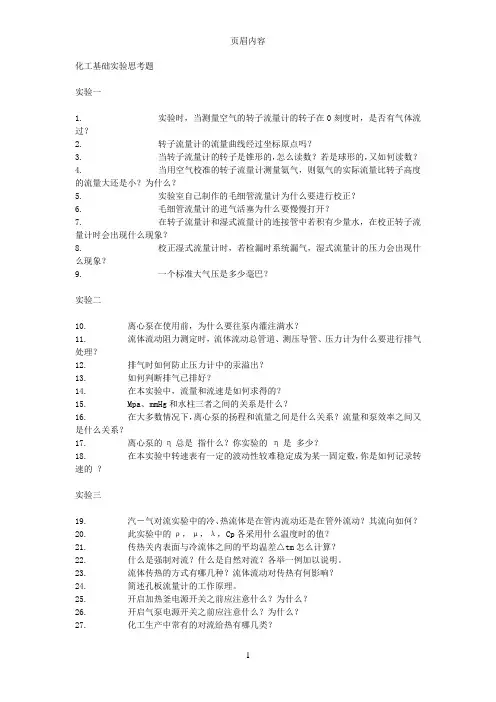

化工基础实验思考题实验一1. 实验时，当测量空气的转子流量计的转子在0刻度时，是否有气体流过？2. 转子流量计的流量曲线经过坐标原点吗？3. 当转子流量计的转子是锥形的，怎么读数？若是球形的，又如何读数？4. 当用空气校准的转子流量计测量氨气，则氨气的实际流量比转子高度的流量大还是小？为什么？5. 实验室自己制作的毛细管流量计为什么要进行校正？6. 毛细管流量计的进气活塞为什么要慢慢打开？7. 在转子流量计和湿式流量计的连接管中若积有少量水，在校正转子流量计时会出现什么现象？8. 校正湿式流量计时，若检漏时系统漏气，湿式流量计的压力会出现什么现象？9. 一个标准大气压是多少毫巴？实验二10. 离心泵在使用前，为什么要往泵内灌注满水？11. 流体流动阻力测定时，流体流动总管道、测压导管、压力计为什么要进行排气处理？12. 排气时如何防止压力计中的汞溢出？13. 如何判断排气已排好？14. 在本实验中，流量和流速是如何求得的？15. Mpa、mmHg和水柱三者之间的关系是什么？16. 在大多数情况下，离心泵的扬程和流量之间是什么关系？流量和泵效率之间又是什么关系？17. 离心泵的η总是指什么？你实验的η是多少？18. 在本实验中转速表有一定的波动性较难稳定成为某一固定数，你是如何记录转速的？实验三19. 汽－气对流实验中的冷、热流体是在管内流动还是在管外流动？其流向如何？20. 此实验中的ρ，μ，λ，Cp各采用什么温度时的值？21. 传热关内表面与冷流体之间的平均温差△tm怎么计算？22. 什么是强制对流？什么是自然对流？各举一例加以说明。

23. 流体传热的方式有哪几种？流体流动对传热有何影响？24. 简述孔板流量计的工作原理。

25. 开启加热釜电源开关之前应注意什么？为什么？26. 开启气泵电源开关之前应注意什么？为什么？27. 化工生产中常有的对流给热有哪几类？128. 流体未发生相变和发生相变时哪种情况下给热系数值较大？粘度大与粘度小的流体哪种的给热系数值大些，同压时，同种物质在液态和气态时哪种给热系数值大？实验四29. 从传质推动力和传质阻力两方面分析吸收剂流量和吸收温度对吸收过程的影响？30. 填料吸收塔为什么必须有液封装置，液封装置是如何设计的？31. 请你设计保持吸收剂流量恒定的恒压高位槽，说明其原理。

化工基础实验思考题答案（1）启动离心泵前，为什么必须关闭泵的出口阀门？答：由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。

（2）作离心泵特性曲线测定时，先要把泵体灌满水以防止气缚现象发生， 而阻力实验对泵灌水却无要求，为什么？答：阻力实验水箱中的水位远高于离心泵，由于静压强较大使水泵泵体始终充满水，所以 不需要灌水。

（3）流量为零时，U 形管两支管液位水平吗？为什么？答：水平，当u=0时 柏努利方程就变成流体静力学基本方程：g P Z g P ρρ2211Z +=+，当21P P =时，21Z Z =。

（4）怎样排除管路系统中的空气？如何检验系统内的空气已经被排除干 净？答：启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后，打开U 形管 顶部的阀门，利用空气压强使U 形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。

（5）为什么本实验数据须在双对数坐标纸上标绘？答：因为对数可以把乘、除变成加、减，用对数坐标既可以把大数变成小数，又可以把小 数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。

（6）你在本实验中掌握了哪些测试流量、压强的方法？它们各有什么特点？答：测流量用转子流量计、测压强用U 形管压差计，差压变送器。

转子流量计，随流量的大小，转子可以上、下浮动。

U 形管压差计结构简单，使用方便、经济。

差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。

（7）读转子流量计时应注意什么？为什么？答：读时，眼睛平视转子最大端面处的流量刻度。

如果仰视或俯视，则刻度不准，流量就 全有误差。

（8）两个转子能同时开启吗？为什么？答：不能同时开启。

因为大流量会把U 形管压差计中的指示液冲走。

（9）开启阀门要逆时针旋转、关闭阀门要顺时针旋转，为什么工厂操作会 形成这种习惯？ 答：顺时针旋转方便顺手，工厂遇到紧急情况时，要在最短的时间，迅速关闭阀门，久而 久之就形成习惯。

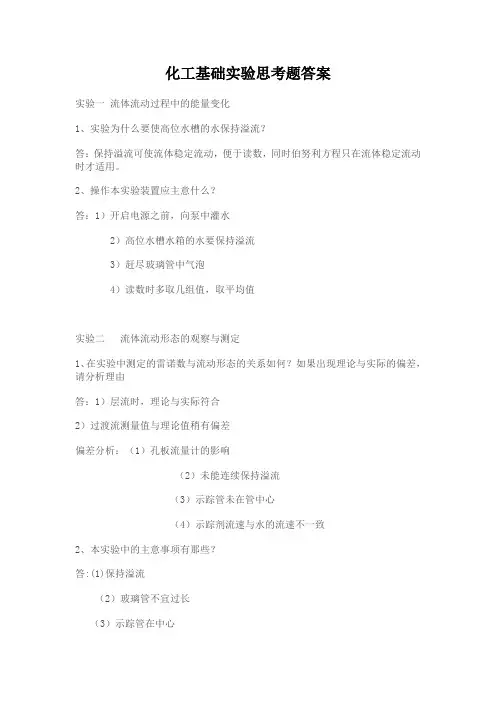

化工基础实验思考题答案实验一流体流动过程中的能量变化1、实验为什么要使高位水槽的水保持溢流？答：保持溢流可使流体稳定流动，便于读数，同时伯努利方程只在流体稳定流动时才适用。

2、操作本实验装置应主意什么？答：1）开启电源之前，向泵中灌水2）高位水槽水箱的水要保持溢流3）赶尽玻璃管中气泡4）读数时多取几组值，取平均值实验二流体流动形态的观察与测定1、在实验中测定的雷诺数与流动形态的关系如何？如果出现理论与实际的偏差，请分析理由答：1）层流时，理论与实际符合2）过渡流测量值与理论值稍有偏差偏差分析：（1）孔板流量计的影响（2）未能连续保持溢流（3）示踪管未在管中心（4）示踪剂流速与水的流速不一致2、本实验中的主意事项有那些？答:(1)保持溢流（2）玻璃管不宜过长（3）示踪管在中心实验三节流式流量计性能测定实验1、你的实验结果可以得到什么结论？答：流速较大或较小时，流量系数C并不稳定，所以性能并不很好2、实验中为什么适用倒置U型管？答：倒置的U形管作压差计，采用空气作指示液，无需重新装入指示液，使用方便实验四连续流动反应器实验流程图1、测定停留时间分布函数的方法有哪几种？本实验采用的是哪种方法？答：脉冲法、阶跃法、周期示踪法和随机输入示踪法。

本实验采用脉冲示踪法。

2、模型参数与实验中反应釜的个数有何不同，为什么？答：模型参数N的数值可检验理想流动反应器和度量非理想流动反应器的返混程度。

当实验测得模型参数N值与实际反应器的釜数相近时，则该反应器达到了理想的全混流模型。

若实际反应器的流动状况偏离了理想流动模型，则可用多级全混流模型来模拟其返混情况，用其模型参数N值来定量表征返混程度。

3、实验中可测得反应器出口示踪剂浓度和时间的关系曲线图，此曲线下的面积有何意义？答：一定时间内示踪剂的总浓度。

4、在多釜串联实验中，为什么要在流体流量和转速稳定一段时间后才能开始实验？答：为使三个反应釜均能达到平衡。

实验五换热器传热系数的测定1、实验误差主要来源那几个方面？答：1）读数不稳定2）换热器保温效果差3）换热器使用久了，污垢较厚，热流量值下降2、强化列管式换热器换热效果，可以采取那些措施？答：改变冷流体的流量，实验结果不是完全相同，冷流体流量越大，k值越大。

化工原理实验思考题 Revised by BETTY on December 25,2020实验1 流体阻力实验本实验用水为工作介质做出的λ－Re 曲线，对其它流体能否使用为什么答：适用。

因为光滑管的阻力系数λ只与雷诺数Re有关,故对其他的流体一样适用。

本实验是测定等径水平直管的流动阻力，若将水平管改为流体自下而上流动的垂直管，从测量两取压点间压差的倒置 U 型管读数 R 到ΔPf 的计算过程和公式是否与水平管完全相同为什么答：过程一样，公式（通式）相同，R 值的计算结果不同。

通式：p1 p2 = ( ρ A ρ B ) gR + ρ B gz 水平放置：垂直放置： z=0p1 p2 = ( ρ A ρ B ) gRz=L（管长）p1 p2 = ( ρ A ρ B ) gR + ρgL在不同设备上（包括相对粗糙度相同管径不同）、不同温度下测定的数据是否能关联在一条曲线上为啥么答：不能，因为粗糙度和或管径任何一个发生变化都会影响λ的值，而Re与流体的密度和粘度有关，密度与粘度与温度有关，所以会影响Re的值。

因此在不同设备上（包括相对粗糙度相同管径不同）、不同温度下测定的数据不能关联在同一曲线上。

实验2 伯努利实验管内空气泡会干扰实验现象，请问怎样排除？答：若空气泡在流体流动的导管中出现，则将出口阀慢慢关小使流速减小，在迅速将出口阀调大，赶走气泡。

减小流量，使测压管内的水溢出以排除气泡。

调节实验导管出口阀，使导管内水的流速足够大。

试解释所观察到的现象。

答：a导管内水的流速增加，各液柱高度减小，这是因为流速增加，水的动能增加，增加的动能由静压能转化而来，所以液柱的高度会减小。

b在保持溢流状态时，流速一定，则液柱高度稳定，而水槽未保留溢流状态时，则液柱高度会逐渐下降，这是由于水槽液位下降，使导管内液体流速发生改变，所以液柱高度会变化。

实验结果是否与理论结果符合？解释其原因。

答：不符合，理论结果是在流体为理想流体的基础上得到的，而实际流体在流动过程中有阻力损失。

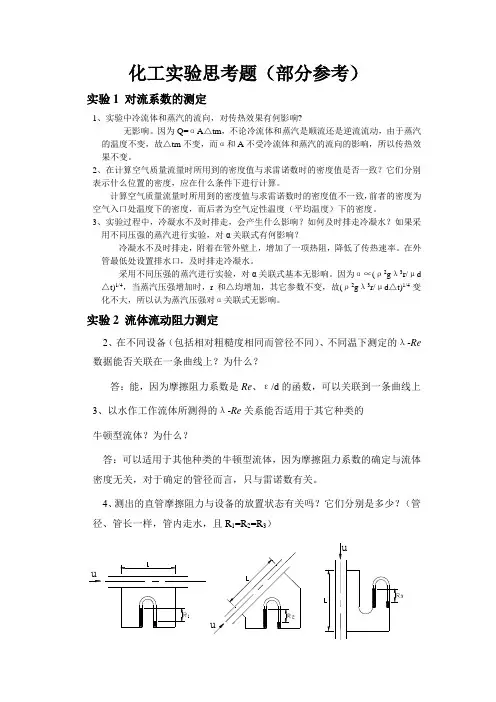

化工实验思考题（部分参考）实验1 对流系数的测定1、实验中冷流体和蒸汽的流向，对传热效果有何影响?无影响。

因为Q=αA△tm，不论冷流体和蒸汽是顺流还是逆流流动，由于蒸汽的温度不变，故△tm不变，而α和A不受冷流体和蒸汽的流向的影响，所以传热效果不变。

2、在计算空气质量流量时所用到的密度值与求雷诺数时的密度值是否一致？它们分别表示什么位置的密度，应在什么条件下进行计算。

计算空气质量流量时所用到的密度值与求雷诺数时的密度值不一致，前者的密度为空气入口处温度下的密度，而后者为空气定性温度（平均温度）下的密度。

3、实验过程中，冷凝水不及时排走，会产生什么影响？如何及时排走冷凝水？如果采用不同压强的蒸汽进行实验，对α关联式有何影响？冷凝水不及时排走，附着在管外壁上，增加了一项热阻，降低了传热速率。

在外管最低处设置排水口，及时排走冷凝水。

采用不同压强的蒸汽进行实验，对α关联式基本无影响。

因为α∝(ρ2gλ3r/μd △t)1/4，当蒸汽压强增加时，r和△均增加，其它参数不变，故(ρ2gλ3r/μd△t)1/4变化不大，所以认为蒸汽压强对α关联式无影响。

实验2 流体流动阻力测定2、在不同设备（包括相对粗糙度相同而管径不同）、不同温下测定的λ-Re数据能否关联在一条曲线上？为什么？答：能，因为摩擦阻力系数是Re、ε/d的函数，可以关联到一条曲线上3、以水作工作流体所测得的λ-Re关系能否适用于其它种类的牛顿型流体？为什么？答：可以适用于其他种类的牛顿型流体，因为摩擦阻力系数的确定与流体密度无关，对于确定的管径而言，只与雷诺数有关。

4、测出的直管摩擦阻力与设备的放置状态有关吗？它们分别是多少？（管径、管长一样，管内走水，且R1=R2=R3）答：与设备的放置状态无关。

有机械能守恒列出等式，化简有：错误!未找到引用源。

即错误!未找到引用源。

而U型管所测得的即为两点之间的势能差，为错误!未找到引用源。

由于R1=R2=R3，则三次的摩擦阻力系数λ也相同。

化工原理实验—思考题答案（可编辑）化工原理实验—思考题答案化工原理实验思考题答案实验1 单项流动阻力测定1启动离心泵前为什么必须关闭泵的出口阀门答由离心泵特性曲线知流量为零时轴功率最小电动机负荷最小不会过载烧毁线圈2作离心泵特性曲线测定时先要把泵体灌满水以防止气缚现象发生而阻力实验对泵灌水却无要求为什么答阻力实验水箱中的水位远高于离心泵由于静压强较大使水泵泵体始终充满水所以不需要灌水3流量为零时U形管两支管液位水平吗为什么答水平当u 0时柏努利方程就变成流体静力学基本方程4怎样排除管路系统中的空气如何检验系统内的空气已经被排除干净答启动离心泵用大流量水循环把残留在系统内的空气带走关闭出口阀后打开U形管顶部的阀门利用空气压强使U形管两支管水往下降当两支管液柱水平证明系统中空气已被排除干净5为什么本实验数据须在双对数坐标纸上标绘答因为对数可以把乘除变成加减用对数坐标既可以把大数变成小数又可以把小数扩大取值范围使坐标点更为集中清晰作出来的图一目了然6你在本实验中掌握了哪些测试流量压强的方法它们各有什么特点答测流量用转子流量计测压强用U形管压差计差压变送器转子流量计随流量的大小转子可以上下浮动U形管压差计结构简单使用方便经济差压变送器将压差转换成直流电流直流电流由毫安表读得再由已知的压差电流回归式算出相应的压差可测大流量下的压强差7读转子流量计时应注意什么为什么答读时眼睛平视转子最大端面处的流量刻度如果仰视或俯视则刻度不准流量就全有误差8两个转子能同时开启吗为什么答不能同时开启因为大流量会把U形管压差计中的指示液冲走9开启阀门要逆时针旋转关闭阀门要顺时针旋转为什么工厂操作会形成这种习惯答顺时针旋转方便顺手工厂遇到紧急情况时要在最短的时间迅速关闭阀门久而久之就形成习惯当然阀门制造商也满足客户的要求阀门制做成顺关逆开10使用直流数字电压表时应注意些什么答使用前先通电预热15分钟另外调好零点旧设备新设备不需要调零点如果有波动取平均值11假设将本实验中的工作介质水换为理想流体各测压点的压强有何变化为什么答压强相等理想流体u 0磨擦阻力F 0没有能量消耗当然不存在压强差∵d1 d2 ∴u1 u2 又∵z1 z2水平管∴P1 P2 12离心泵送液能力为什么可以通过出口阀调节改变往复泵的送液能力是否也可采用同样的调节方法为什么答离心泵送液能力可以通过调节出口阀开度来改变管路特性曲线从而使工作点改变往复泵是正往移泵流量与扬程无关若把出口堵死泵内压强会急剧升高造成泵体管路和电机的损坏13本实验用水为工作介质做出的λ－Re曲线对其它流体能否使用为什么答能用因为雷诺准数是一个无因次数群它允许du变化14本实验是测定等径水平直管的流动阻力若将水平管改为流体自下而上流动的垂直管从测量两取压点间压差的倒置U型管读数R 到ΔPf的计算过程和公式是否与水平管完全相同为什么答过程一样公式通式相同R值的计算结果不同通式水平放置 z 0垂直放置 z L管长15测试时为什么要取同一时刻下的瞬时数据答流体流动时由于诸种原因各参数的值是波动的为了减少误差应取瞬时值即同时读数16作λ－Re图时依点画线用什么工具点在线的一侧还是两侧怎样提高做图的精确度做图最忌讳什么答用曲线板或曲线尺画曲线直尺画直线点应在线的两侧以离线的距离最近为原则最忌讳徒手描17实验结果讨论中应讨论什么答1讨论异常现象发生的原因2你做出来的结果包括整理后的数据画的图等与讲义中理论值产生误差的原因3本实验应如何改进18影响流动型态的因素有哪些用Re判断流动型态的意义何在答影响流动类型的因素有内因流动密度粘度外因管径d流速u 即用它判断流动类型什么样的流体什么样的管子流速等均适用这样就把复杂问题简单化了规律化了易学易用易于推广19直管摩擦阻力的来源是什么答来源于流体的粘性流体在流动时的内摩擦是流体阻力的内因或依据其外因或内部条件可表示为内摩擦力F与两流体层的速度差Δ成正比与两层之间的垂直距离Δy成反比与两层间的接触面积A与成正比20影响直管阻力的因素是什么如何影响答根据直管助力与管长管经d速度u磨擦系数有关系它与u2成正比与d成反比实验2 离心泵特性曲线的测定⑴为什么启动离心泵前要向泵内注水如果注水排气后泵仍启动不起来你认为可能是什么原因答为了防止打不上水即气缚现象发生如果注水排完空气后还启动不起来①可能是泵入口处的止逆阀坏了水从管子又漏回水箱②电机坏了无法正常工作⑵为什么离心泵启动时要关闭出口阀门答防止电机过载因为电动机的输出功率等于泵的轴功率N根据离心泵特性曲线当Q 0时N最小电动机输出功率也最小不易被烧坏⑶离心泵特性曲线测定过程中点不可丢为什么答Q 0点是始点它反映了初始状态所以不可丢丢了做出来的图就有缺憾⑷启动离心泵时为什么先要按下功率表分流开关绿色按钮答为了保护功率表⑸为什么调节离心泵的出口阀门可调节其流量这种方法有什么优缺点是否还有其它方法调节泵的流量答调节出口阀门开度实际上是改变管路特性曲线改变泵的工作点可以调节其流量这种方法优点是方便快捷流量可以连续变化缺点是阀门关小时增大流动阻力多消耗一部分能量不很经济也可以改变泵的转速减少叶轮直径生产上很少采用还可以用双泵并联操作⑹正常工作的离心泵在其进口管上设置阀门是否合理为什么答不合理因为水从水池或水箱输送到水泵靠的是液面上的大气压与泵入口处真空度产生的压强差将水从水箱压入泵体由于进口管安装阀门无疑增大这一段管路的阻力而使流体无足够的压强差实现这一流动过程⑺为什么在离心泵进口管下安装底阀从节能观点看底阀的装设是否有利你认为应如何改进答底阀是单向止逆阀水只能从水箱或水池抽到泵体而绝不能从泵流回水箱目的是保持泵内始终充满水防止气缚现象发生从节能观点看底阀的装设肯定产生阻力而耗能既不耗能又能防止水倒流这是最好不过的了⑻为什么停泵时要先关闭出口阀再关闭进口阀答使泵体中的水不被抽空另外也起到保护泵进口处底阀的作用⑼离心泵的特性曲线是否与连结的管路系统有关答离心泵的特性曲线与管路无关当离心泵安装在特定的管路系统中工作时实际的工作压头和流量不仅与离心泵本身的性能有关还与管路的特性有关⑽为什么流量越大入口处真空表的读数越大而出口处压强表的读数越小答流量越大需要推动力即水池面上的大气压强与泵入口处真空度之间的压强差就越大大气压不变入口处强压就应该越小而真空度越大离心泵的轴功率N是一定的N 电动机输出功率电动机输入功率×电动机效率而轴功率N又为当N 恒量 Q与H之间关系为Q↑H ↓而而H↓P↓所以流量增大出口处压强表的读数变小⑾离心泵应选择在高效率区操作你对此如何理解答离心泵在一定转速下有一最高效率点通常称为设计点离心泵在设计点时工作最经济由于种种因素离心泵往往不可能正好在最佳工况下运转因此一般只能规定一个工作范围称为泵的高效率区⑿离心泵的送液能力为什么可以通过出口阀的调节来改变往复泵的送液能力是否采用同样的调节方法为什么答离心泵用出口阀门的开关来调节流量改变管路特性曲线调整工作点往复泵属正位移泵流量与扬程无关单位时间排液量为恒定值若把出口阀关小或关闭泵内压强便会急剧升高造成泵体管路和电机的损坏所以往泵不能用排出管路上的阀门来调节流量一定采用回路调节装置⒀试从理论上分析实验用的这台泵输送密度为1200 kg·m-3的盐水忽略粘度影响在相同量下泵的扬程是否变化同一温度下的离心泵的安装高度是否变化同一排量时的功率是否变化答本题是研究密度对离心泵有关性能参数的影响由离心泵的基本方程简化式可以看出离心泵的压头流量效率均与液体的密度无关但泵的轴功率随流体密度增大而增大即ρ↑N↑又因为其它因素不变的情况下Hg↓而安装高度减小⒁离心泵采用蜗牛形泵壳叶轮上叶片弯曲方向与叶轮旋转方向相反试定性解释以上两部件采用此种结构的理由答蜗牛形泵壳既减少流体动能的损失又将部分动能轴化为静压能叶片弯曲方向与叶轮旋转方向相反是为了减轻叶片承受液体的冲击力以免损坏⒂离心泵铭牌上标的参数是什么条件下的参数在一定转速下测定离心泵的性能参数及特性曲线有何实际意义为什么要在转速一定的条件下测量答离心泵铭牌上标出的性能参数是指该泵运行时效率最高点的性能参数因为根据以上比例定律转速对QHN均有影响只有转速一定离心泵性能曲线才能确定⒃扬程的物理意义是什么答它是指离心泵对单位重量1N的液体能提供的有效能量其单位为m即把1N重的流体从基准水平面升举的高度⒄泵的效率为什么达到最高值后又下降答由当Q升高超过设计点后Q与H的乘积就会减少所以效率会下降⒅离心泵特性曲线测定时两转子流量计如何使用为什么答两转子流量计开一关一轮流使用因为大流量会把小转子冲击到最上面损坏转子流量计⒆启动泵前为什么先切断排出管路测压口至压强表的通路如何切断答为保护压强表的指针用夹子夹住通往压强表的管子⒇记录实验数据时为什么同时取瞬时值答因为流量在波动各表上读数均在波动为减少误差必须同时读数取瞬时值实验3 恒压过滤参数的测定⑴过滤中为什么要让过滤介质平行于液面答防止空气进入漏斗影响真空抽滤⑵空气被抽入滤液瓶会导致什么后果答空气抽入滤液瓶会有许多气泡这些气泡占据滤液瓶中一定量的体积使滤液的计量不准⑶启动前为什么先用手旋转一下搅拌轴答因为长久不用怕搅拌轴粘连或锈死而损坏搅拌电机⑷为什么不允许搅拌在高速档启动答高速启动易损坏电机如同骑自行车开汽车要逐渐提速⑸如果空气从计量瓶下部漏入如何处置答放出计量瓶中的液体在旋塞上薄薄地涂一层凡士林旋塞插入后轻轻旋几下即可⑹启动真空泵前为什么先要打开放空阀7关闭旋塞4及放液阀10答打开放空阀是为了排除系统中的空气关闭旋塞4及放液阀10防止提前抽滤及把空气从放液阀抽入当抽滤开始滤液瓶中有液体时不提前关闭放液阀液体会流光⑺怎样用放空阀调节系统内的真空度旋塞顺时针旋转是开还是关系统内的真空度变大还是变小答旋塞顺时针旋转关闭出口阀系统内真空度变大⑻要降低真空表读数时采取什么措施答打开放空阀至全开真空表读数就可降低⑼停止抽滤后为什么要利用系统内的压强把吸附在吸滤器上的滤饼反冲到滤浆槽中答吸附在吸滤器上的滤饼用一般冲洗的方法不容易冲去只有靠反冲才能将其冲到滤浆槽中⑽停止抽滤后可否先放出计量瓶中的滤液然后反冲为什么答不能先放滤液滤液放出后系统容积增大压强变小反冲速度减慢⑾计算时为什么要考虑系统内的存液量答系统存液量在零刻度以下我们是从零刻度开始记时在记时前抽滤已经开始当然应该考虑系统内的存液量⑿为什么q要取平均值作出与的关系线答因为随着过滤进行滤饼加厚阻力增大单位面积通过的滤液体积是变数所以应该取平均值⒀计算时在直线上取点的位置与计算结果有无关系为什么答无关系是一条直线斜率为直线确定后该线斜率是定值⒁为什么与关系线画在方格纸上而Δp～K的关系线却标绘在双对数坐标纸上答因为的数值与比较不大所以前者可在方格纸上标绘后者应在双对数坐标纸上标绘⒂讨论实验结果应重点分析解决什么问题答1实验中不合常规的实验现象2实验结论合不合理找出原因3产生误差的原因找出改进的的办法⒃真空过滤时过滤速度随真空度如何变化为什么答过滤速度随真空度增大面增大因真空度越大绝压越小而压强差越大即过滤的推动力越大所以过滤速度随之增加⒄什么叫恒压过滤它与真空有什么关系答恒压过滤是在恒定压强差下进行的过滤恒压过滤时滤饼不断变厚致使阻力逐渐增加但因推动力作恒定因而过滤速率逐渐变小恒压过滤系统真空度不变因只有这样压强差才能恒定⒅恒压过滤时随着过滤时间的增加过滤速率如何变化答因为随着时间的推移滤饼不断变厚致使阻力逐渐增加因而过滤速率逐渐变小⒆过滤完毕为什么必须把吸滤器冲洗干净答过滤完毕吸滤器上的滤饼或残渣是湿的还比较容易冲洗如果隔一段时间滤渣干了既堵塞了介质的孔隙又牢牢粘附在吸滤器内影响下次操作⒇恒压过滤时如何保证溶液的浓度不变答①把抽滤瓶中的水倒回滤浆槽中②及时补充点清水③滤渣滤饼必须倒回滤浆槽中实验4 气～汽对流传热实验⑴为什么向电加热釜中加水至液位计上端红线以上答避免干烧造成加热管损坏⑵为什么一面向电加热釜中加水一面要观察液位计答防止水量不够或水量太多溢出⑶为什么向保温瓶中加冰水混合物答保证冷端补偿热电偶恒为0摄氏度⑷为什么将数字电压表预热答保证测量的准确性⑸为什么待水沸腾5分钟后才可调节空气流量旁路阀的开度答为使系统的换热充分恒定⑹为什么实验结束先关电压表5分钟后再关鼓风机答让鼓风机输送的冷气将系统中的热量尽快带走恢复常温⑺为什么在双对数坐标系中准数关联式近似为一条直线答因为只有在双对数坐标系中才能将非线性的准数关联式转化为线性关系⑻什么情况下用双对数坐标系作图答1测量的数据范围大2在双对数坐标系中函数关系为线性关系⑼气-汽换热的结果是什么答冷空气变成热空气水蒸气变为冷凝水⑽为什么在套管换热器上安装有一通大气的管子答为使不凝性的气体排出⑾实验中使用的孔板流量计的设计原理是什么答设计原理是柏努利方程⑿使用孔板流量计时应注意什么答不要超出测量范围⒀对组成孔板流量计的U形管中的指示液有何要求答不与被测流体反应互溶⒁所测压差与U形管的粗细有无关系答没关系⒂所测压差与U形管中的指示液的密度有无关系答有关系⒃压差与U形管中的指示液的高度差有无关系答有关系⒄旁路阀中的空气流量与传热管中的空气流量的关系是什么答反比关系⒅为什么每改变一次流量都要等5-6分钟才能读取数据答为使系统的换热充分恒定⒆本实验是由哪几大装置组成答空气鼓风系统热交换器温度控制与测量系统流量测量系统⒇准数关联式 Nu ARemPr04应用范围答1流体无相变2在圆形直管内流动3作强制湍流实验5 精馏塔的操作和塔效率的测定⑴在求理论板数时本实验为何用图解法而不用逐板计算法答相对挥发度未知而两相的平衡组成已知⑵求解q线方程时Cpmγm需用何温度答需用定性温度求解即⑶在实验过程中发生瀑沸的原因是什么如何防止溶液瀑沸如何处理答①初始加热速度过快出现过冷液体和过热液体交汇釜内料液受热不均匀②在开始阶段要缓慢加热直到料液沸腾再缓慢加大加热电压③出现瀑沸后先关闭加热电压让料液回到釜内续满所需料液在重新开始加热⑷取样分析时应注意什么答取样时塔顶塔底同步进行分析时要先分析塔顶后分析塔底避免塔顶乙醇大量挥发带来偶然误差⑸写出本实验开始时的操作步骤答①预热开始后要及时开启塔顶冷凝器的冷却水冷却水量要足够大②记下室温值接上电源按下装置上总电压开关开始加热③缓慢加热开始升温电压约为40～50伏加热至釜内料液沸腾此后每隔5～10min升电压5V左右待每块塔板上均建立液层后转入正常操作当塔身出现壁流或塔顶冷凝器出现第一滴液滴时开启塔身保温电压开至150 V整个实验过程保持保温电压不变④等各块塔板上鼓泡均匀保持加热电压不变在全回流情况下稳定操作20min左右用注射器在塔顶塔底同时取样分别取两到三次样分析结果⑹实验过程中如何判断操作已经稳定可以取样分析答判断操作稳定的条件是塔顶温度恒定温度恒定则塔顶组成恒定⑺分析样品时进料塔顶塔底的折光率由高到底如何排列答折光率由高到底的顺序是塔底进料塔顶⑻在操作过程中如果塔釜分析时取不到样品是何原因答可能的原因是釜内料液高度不够没有对取样口形成液封⑼若分析塔顶馏出液时折光率持续下降试分析原因答可能的原因是塔顶没有产品馏出造成全回流操作⑽操作过程中若发生淹塔现象是什么原因怎样处理⑾实验过程中预热速度为什么不能升高的太快答釜内料液受热不均匀发生瀑沸现象⑿在观察实验现象时为什么塔板上的液层不是同时建立答精馏时塔内的蒸汽从塔底上升下层塔板有上升蒸汽但无暇将液体塔顶出现回流液体从塔定下降塔顶先建立液层随下降液体通过各层塔板板上液层液逐渐建立⒀如果操作过程中进料浓度发生改变其它操作条件不变塔顶塔底产品的浓度如何改变答塔顶下降上升⒁如果加大回流比其它操作条件不变塔顶塔底产品的浓度如何改变答塔顶上升下降⒂如果操作时直接开始部分回流会有何后果答塔顶产品不合格⒃为什么取样分析时塔顶塔底要同步进行答打开进料转子流量计开启回流比控制器塔顶出料打开塔底自动溢流口塔底出料⒄如果在实验过程中实验室里有较浓的乙醇气味试分析原因答原因可能是塔顶冷凝器的冷却量不够塔顶上升的乙醇蒸汽没有被完全冷却下来散失于空气中⒅在实验过程中何时能观察到漏夜现象答在各层塔板尚未建立稳定的液层之前可观察到漏液现象⒆在操作过程中若进料量突然增大塔釜塔顶组成如何变化答塔顶下降上升⒇用折光仪分析时塔顶塔底进料应先分析哪一个为什么答先分析塔顶后分析塔底避免塔顶乙醇大量挥发带来偶然误差实验6 填料吸收塔流体力学特性实验⑴流体通过干填料压降与式填料压降有什么异同答当气体自下而上通过填料时产生的压降主要用来克服流经填料层的形状阻力当填料层上有液体喷淋时填料层内的部分空隙为液体所充满减少了气流通道截面在相同的条件下随液体喷淋量的增加填料层所持有的液量亦增加气流通道随液量的增加而减少通过填料层的压降将随之增加⑵填料塔的液泛和哪些因素有关答填料塔的液泛和填料的形状大小以及气液两相的流量性质等因素有关⑶填料塔的气液两相的流动特点是什么答填料塔操作时气体由下而上呈连续相通过填料层孔隙液体则沿填料表面流下形成相际接触界面并进行传质⑷填料的作用是什么答填料的作用是给通过的气液两相提供足够大的接触面积保证两相充分接触⑸从传质推动力和传质阻力两方面分析吸收剂流量和吸收剂温度对吸收过程的影响答改变吸收剂用量是对吸收过程进行调节的最常用的方法当气体流率不变时增加吸收剂流率吸收速率增加溶质吸收量增加则出口气体的组成减小回收率增大当液相阻力较小时增加液体的流量传质总系数变化较小或基本不变溶质吸收量的增加主要是由于传质平均推动力的增大引起此时吸收过程的调节主要靠传质推动力的变化当液相阻力较大时增加液体的流量传质系数大幅度增加而平均推动力可能减小但总的结果使传质速率增大溶质吸收量增加对于液膜控制的吸收过程降低操作温度吸收过程的阻力将随之减小结果使吸收效果变好降低而平均推动力或许会减小对于气膜控制的过程降低操作温度过程阻力不变但平均推动力增大吸收效果同样将变好⑹从实验数据分析水吸收氨气是气膜控制还是液膜控制还是兼而有之答水吸收氨气是气膜控制⑺填料吸收塔塔底为什么要有液封装置答液封的目的是保证塔内的操作压强⑻在实验过程中什么情况下认为是积液现象能观察到何现象答当气相流量增大使下降液体在塔内累积液面高度持续上升称之为积液⑼取样分析塔底吸收液浓度时应该注意的事项是什么答取样时注意瓶口要密封避免由于氨的挥发带来的误差⑽为什么在进行数据处理时要校正流量计的读数氨和空气转子流量计答流量计的刻度是以20℃1的空气为标准来标定只要介质不是20℃1 的空气都需要校正流量⑾如果改变吸收剂的入口温度操作线和平衡线将如何变化答平衡常数增大平衡线的斜率增大向上移动操作线不变⑿实验过程中是如何测定塔顶废气中氨的浓度答利用吸收瓶在吸收瓶中装入一定量低浓度的硫酸尾气通过吸收瓶时其中的氨气和硫酸发生中和反应收集反应所需的尾气量即可⒀在实验的过程中是否可以随时滴定分析塔底吸收液的浓度为。

化工原理实验思考题参考答案精品文档实验一：流体流动形态的观察与测定1、影响流体流动型态的因素有哪些？主要有流体的物理性质如密度、粘度、流速和流体的温度，管子的直径、形状和粗糙度等。

2、如果管子不是透明的，不能直接观察来判断管中的流体流动型态，你认为可以用什么办法来判断？可通过测试流体的流量求出其平均流速，然后求出Re，根据Re的大小范围来判断。

3、有人说可以只用流速来判断管中流体流动型态，流速低于某一具体数值时是层流，否则是湍流，你认为这种看法对否？在什么条件下可以由流速的数值来判断流动型态？这种看法不确切，因为只有管子的尺寸和流体的基本形状确定不变的情况下，此时Re的大小只与流速有关，可以直接采用流速来判断。

实验二柏努利方程实验1、关闭阀A，各测压管旋转时，液位高度有无变化？这一现象说明什么？这一高度的物理意义又是什么？关闭阀A，各测压管旋转时，液位高度无变化；液位高度代表各测压点的总能量，即位压头、静压头之和，这一现象说明，流速为0，各点总能量不变，守恒.2、点4的静压头为什么比点3大？点3的位置较点4高一些，即H>H,两点的总压头相等, H<="" p="">流体流动时的总压头=静压头＋动压头＋位压头H H H）的差值越大？这一差值的物理意义是什么？？为什么距离水槽越远，（H4、为什么对同一点>－H 代表阀门关闭时（u=0）时的液位高度，即为该测压点的总压头，为高位槽的高度H（基准面的总0压头），H'为阀门打开时（u>0）时测压孔正对水流方向的液位高度，H‘=静压头＋动压头＋位压头，由于流体的流动产生一定的阻力损失H，造成总压头的降低，因此H>H'。

f?H）的差值越大。

H－'=H，即为损失压头，阻力损失与管子的长度成正比，因此距离水槽越远，（H-H f5、测压孔正对水流方向，开大阀A流速增大，动压头增大，为什么测压管的液位反而下降？测压孔正对水流方向，H”=静压头＋动压头＋位压头=H-H，开大阀A流速增大，动压头增加，由于H与流f0f速的平方成正比，流速增加，H增加，即部分静压头转化为阻力损失，H（基准面的总压头）不变时，测压0f点总压头减少，测压管的液位反而下降.6、将测压孔由正对水流方向转至与水流方向垂直，为什么各测压管液位下降？下降的液位代表什么压头？1、3两点及2、3两点下降的液位是否相等？这一现象说明什么？测压孔正对水流方向，H”=静压头＋动压头＋位压头；将测压孔与水流方向垂直，H”'=静压头＋位压头, 测压管液位下降。

实验1 单项流动阻力测定（1）启动离心泵前，为什么必须关闭泵的出口阀门？答：由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。

（2）作离心泵特性曲线测定时，先要把泵体灌满水以防止气缚现象发生，而阻力实验对泵灌水却无要求，为什么？答：阻力实验水箱中的水位远高于离心泵，由于静压强较大使水泵泵体始终充满水，所以不需要灌水。

（3）流量为零时，U 形管两支管液位水平吗？为什么？答：水平，当u=0时 柏努利方程就变成流体静力学基本方程：21212211,,Z Z p p g p Z g P Z ==+=+时当ρρ（4）怎样排除管路系统中的空气？如何检验系统内的空气已经被排除干净？答：启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后，打开U 形管顶部的阀门，利用空气压强使U 形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。

（5）为什么本实验数据须在双对数坐标纸上标绘？答：因为对数可以把乘、除变成加、减，用对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。

（6）你在本实验中掌握了哪些测试流量、压强的方法？它们各有什么特点？答：测流量用转子流量计、测压强用U 形管压差计，差压变送器。

转子流量计，随流量的大小，转子可以上、下浮动。

U 形管压差计结构简单，使用方便、经济。

差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。

（7）读转子流量计时应注意什么？为什么？答：读时，眼睛平视转子最大端面处的流量刻度。

如果仰视或俯视，则刻度不准，流量就全有误差。

（8）两个转子能同时开启吗？为什么？答：不能同时开启。

因为大流量会把U 形管压差计中的指示液冲走。

（9）开启阀门要逆时针旋转、关闭阀门要顺时针旋转，为什么工厂操作会形成这种习惯？ 答：顺时针旋转方便顺手，工厂遇到紧急情况时，要在最短的时间，迅速关闭阀门，久而久之就形成习惯。

1．孔板流量计的Re ~C 关系曲线应在 单对数 坐标纸上标绘。

2．孔板流量计的R V S ~关系曲线在双对数坐标上应为 直线 。

3．直管摩擦阻力测定实验是测定 λ 与 Re_的关系，在双对数坐标纸上标绘。

4．单相流动阻力测定实验是测定 直管阻力 和 局部阻力 。

5．启动离心泵时应 关闭出口阀和功率开关 。

6．流量增大时离心泵入口真空度 增大_出口压强将 减小 。

7．在精馏塔实验中，开始升温操作时的第一项工作应该是 开循环冷却水 。

8．在精馏实验中，判断精馏塔的操作是否稳定的方法是 塔顶温度稳定9．在传热实验中随着空气流量增加其进出口温度差的变化趋势：_进出口温差随空气流量增加而减小 。

10．在传热实验中将热电偶冷端放在冰水中的理由是 减小测量误差 。

11．萃取实验中_水_为连续相， 煤油 为分散相。

12．萃取实验中水的出口浓度的计算公式为 E R R R E V C C V C /)(211-= 。

13．干燥过程可分为 等速干燥 和 降速干燥 。

14．干燥实验的主要目的之一是 掌握干燥曲线和干燥速率曲线的测定方法 。

15．过滤实验采用悬浮液的浓度为 5% ， 其过滤介质为 帆布 。

16．过滤实验的主要内容 测定某一压强下的过滤常数 。

17．在双对数坐标系上求取斜率的方法为： 需用对数值来求算，或者直接用尺子在坐标纸上量取线段长度求取 。

18．在实验结束后，关闭手动电气调节仪表的顺序一般为： 先将手动旋钮旋至零位，再关闭电源 。

19．实验结束后应 清扫现场卫生，合格后 方可离开。

20．在做实验报告时，对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例 。

2-1.为什么实验测定前首先要赶尽设备和测压管中的空气？怎样排气？答：若不排气，则实验过程中流量计与U 形管示数不稳，不易读数，且实验误差大。

启动泵，打开局部阻力测定阀，直管阻力，三通阀值水平位置，将测压阀全部打开，将流量调至最大，排出导管中气泡，然后关闭流量至0，若倒置U 形管中两液柱高度差为0，则气泡排尽，反之则没排尽。

化工原理实验思考题————————————————————————————————作者：————————————————————————————————日期:ﻩ本实验用水为工作介质做出的λ－Ｒe 曲线，对其它流体能否使用?为什么？答: 适用。

因为光滑管的阻力系数λ只与雷诺数Re有关,故对其他的流体一样适用。

本实验是测定等径水平直管的流动阻力，若将水平管改为流体自下而上流动的垂直管,从测量两取压点间压差的倒置U型管读数R 到ΔPf 的计算过程和公式是否与水平管完全相同?为什么？答:过程一样,公式（通式）相同,R 值的计算结果不同。

通式:p1 − p2=( ρ Ａ− ρ B ) gR ＋ρ B gｚ水平放置：垂直放置：z=０p1 − p2 =( ρ A − ρ B ) gＲz=Ｌ(管长）p1 −p2 =( ρ A − ρ B ）ｇR ＋ρgL在不同设备上(包括相对粗糙度相同管径不同）、不同温度下测定的数据是否能关联在一条曲线上?为啥么？答：不能,因为粗糙度和或管径任何一个发生变化都会影响λ的值,而Re与流体的密度和粘度有关，密度与粘度与温度有关,所以会影响Re的值。

因此在不同设备上(包括相对粗糙度相同管径不同)、不同温度下测定的数据不能关联在同一曲线上。

实验2 伯努利实验管内空气泡会干扰实验现象,请问怎样排除?答：若空气泡在流体流动的导管中出现，则将出口阀慢慢关小使流速减小，在迅速将出口阀调大,赶走气泡。

减小流量，使测压管内的水溢出以排除气泡。

调节实验导管出口阀，使导管内水的流速足够大。

试解释所观察到的现象。

答:a导管内水的流速增加,各液柱高度减小，这是因为流速增加，水的动能增加，增加的动能由静压能转化而来,所以液柱的高度会减小。

b在保持溢流状态时,流速一定,则液柱高度稳定,而水槽未保留溢流状态时，则液柱高度会逐渐下降，这是由于水槽液位下降,使导管内液体流速发生改变，所以液柱高度会变化。

实验结果是否与理论结果符合?解释其原因。

化工原理实验思考题答案实验一流体流动阻力测定1.在对装置做排气工作时，是否一定要关闭流程尾部的出口阀？为什么？答：是的。

理由是：由离心泵特性曲线可知，流量为零时，轴功率最小，电机负荷最小，起到保护电机的作用。

2.如何检测管路中的空气已经被排除干净？答：启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后，打开U形管顶部的阀门，利用空气压强使U形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。

3.以水做介质所测得的-Re关系能否适用于其它流体？如何应用？答：（1）适用其他种类的牛顿型流体。

理由：从(Re,/d)可以看出，阻力系数与流体具体流动形态无关，只与管径、粗糙度等有关。

（2）那是一组接近平行的曲线，鉴于Re本身并不十分准确，建议选取中间段曲线，不宜用两边端数据。

Re与流速、黏度和管径一次相关，黏度可查表。

4.在不同装备上（包括不同管径），不同水温下测定的-Re数据能否关联在同一条曲线上？答：只要/d相同，-Re的数据点就能关联在一条直线上。

5.如果测压口、孔边沿有毛刺或安装不垂直，对静压的测量有何影响？答：没有影响.静压是流体内部份子运动造成的.施展阐发的方式是流体的位能.是上液面和下液面的垂直高度差.只要静压肯定.高度差就肯定.如果用弹簧压力表测量压力是一样的.所以没有影响。

实验二离心泵特性曲线测定1.试从所测实验数据分析，离心泵在启动时为甚么要关闭出口阀门？答：由离心泵特性曲线可知，流量为零时，轴功率最小，机电负荷最小，起到保护机电的作用。

2.启动离心泵之前为什么要引水灌泵？如果灌泵后依然启动不起来，你认为可能的原因是什么？答：（1）离心泵不灌水很难排掉泵内的空气，导致泵空转却不排水；（2）泵不启动可能是电路问题或泵本身已经损坏，即使电机的三相电接反，仍可启动。

3.为什么用泵的出口阀门调节流量？这种方法有什么优缺点？是否还有其他方法调节流量？答：（1）调节出口阀门开度，实际上是改变管路特性曲线，改变泵的工作点，从而起到调节流量的作用；（2）这种方法的优点时方便、快捷，流量可以连续变化；缺点是当阀门关小时，会增大流动阻力，多消耗能量，不经济；（3）还可以改变泵的转速、减小叶轮直径或用双泵并联操作。

实验5 精馏塔的操作和塔效率的测定⑴ 在求理论板数时，本实验为何用图解法，而不用逐板计算法？答：相对挥发度未知，而两相的平衡组成已知。

⑵ 求解q 线方程时，C p ，m ，γm 需用何温度？ 答：需用定性温度求解，即：2)(b F t t t +=⑶ 在实验过程中，发生瀑沸的原因是什么？如何防止溶液瀑沸？如何处理？答；① 初始加热速度过快，出现过冷液体和过热液体交汇，釜内料液受热不均匀。

② 在开始阶段要缓慢加热,直到料液沸腾，再缓慢加大加热电压。

③ 出现瀑沸后，先关闭加热电压，让料液回到釜内，续满所需料液，在重新开始加热。

⑷ 取样分析时，应注意什么？答：取样时，塔顶、塔底同步进行。

分析时，要先分析塔顶，后分析塔底，避免塔顶乙醇大量挥发，带来偶然误差。

⑸ 写出本实验开始时的操作步骤。

答：①预热开始后，要及时开启塔顶冷凝器的冷却水，冷却水量要足够大。

②记下室温值，接上电源，按下装置上总电压开关，开始加热。

③缓慢加热，开始升温电压约为40～50伏，加热至釜内料液沸腾，此后每隔5～10min 升电压5V 左右，待每块塔板上均建立液层后，转入正常操作。

当塔身出现壁流或塔顶冷凝器出现第一滴液滴时，开启塔身保温电压，开至150 V ，整个实验过程保持保温电压不变。

④等各块塔板上鼓泡均匀，保持加热电压不变，在全回流情况下稳定操作20min 左右，用注射器在塔顶，塔底同时取样，分别取两到三次样，分析结果。

⑹ 实验过程中，如何判断操作已经稳定，可以取样分析？答：判断操作稳定的条件是：塔顶温度恒定。

温度恒定，则塔顶组成恒定。

⑺ 分析样品时，进料、塔顶、塔底的折光率由高到底如何排列？答:折光率由高到底的顺序是：塔底，进料，塔顶。

⑻ 在操作过程中，如果塔釜分析时取不到样品，是何原因？答：可能的原因是：釜内料液高度不够，没有对取样口形成液封。

⑼ 若分析塔顶馏出液时，折光率持续下降，试分析原因？答：可能的原因是：塔顶没有产品馏出，造成全回流操作。
