电能计量装置错误接线分析摘要】当今电力工业发展迅速，为了保证电力工业生产、电能计量能安全、可靠、准和经济地行，我们必须依靠安装在电力生产现场上的能测量压，电流、功率、电能等参数的仪器仪表来保证。
电能计量是否准确，除了与电能计量装置的准确有关之外，还与计量回路接线是否正确密切关系。
本文用向量图法对低压三相四线电能计量装置的错误接线进行分析。
【关键字】电能计量装置；低压三相四线电能计量装置；错误接线分析；1 前言随着国民经济的不断发展，电能需求量的日益增加，电力客户逐步增多，电能计量装置接线的准确性要求不断提高。
电能计量是进行电能交易的“秤”，供用电双方都很重视。
计量是否准确不但影响到供电企业的形象和声誉，而且直接影响贸易结算的公正性及电力企业内部经济技术指标的制定。
如果由于电能表本身的误差和超差，使电能计量产生的误差一般只有百分之几百，这会给用户或供电企业带来极大的经济损失。
电能计量装置正确接线是保证其准确计量的必要条件之一。
但电能计量装置出现错误接线的情况时有发生。
其主要原因是：不当的机械外力、自然力使导线老化而断裂。
装表人员的疏忽和技术不熟练。
（3）运行方式的改变。
（4）不法用户通过错误接线方式窃电。
电能计量装置错误接线种类按错误部位的不同，一般可分为三大类：（1）电压回路或电流回路发生开路或短路。
（2）电压互感器或电流互感器极性接反。
（3）进电能表的电压、电流不是电能表需要的电压、电流。
表1 测量结果图1 向量图2低压三相四线电能计量装置错误接线方法分析电能计量装置发生错误接线会使电能表的圆盘转动出现异常，如正向慢转或快转、反转、不转及转向不定。
下面分别分析三相四线电能表的错误接线。
判断方法和步骤如下：（1）测量各线电压、相电压：用钳形相位伏安表（交流电压档）测量电能表电压接线端（2、5、8端）各两端之间的线电压U25、U58、U28，各数值若基本相等（约380V）则说明TV接线正确，若为零或相差较大说明电压回路中存在有断路或接错相故障。
三相四线制电能表误接后的电能补退分析摘要：电能表的错误接线给电能计量带来很大的计量误差，它所计量的电能是不准确的，而电费的结算关系到供、用电双方的经济利益。
文章通过比较分析其实际接线和理论接线的功率表达式，得出错误接线的计量影响和更正系数，从而达到准确的计量。
此外文章还介绍在实际生活中计算法无法适用的情况下，电能估算的方法。
关键词：电能表；误接；更正系数；电能补退中图分类号：TM933.4电能表的错误接线给电能计量带来很大的计量误差，它所计量的电能是不准确的，而电费的结算关系到供、用电双方的经济利益，因此在进行电费的结算时进行必要的电量更正以确保电量的正确。
电能表错误接线分析的目的是通过对错误接线的相量分析，判断实际接线方式，推导出电能表的在错误接线时所计量的电能（功率）占正确计量电能的百分比。
从而得出实际电能值，最终使差错电量得以补退，确保供、用电双方的公平交易。
电量的更正基于对错误接线和相量图的正确分析。
因此，如实地绘出错误接线图和错误接线相量图，同时进行功率因数测定和了解错误接线发生时间等因素至关重要。
下面介绍有关电量更正的计算方法：1更正系数①查表法。
可以查找相关工具书籍或电量更正系数表，利用查表法时应选择符合实际情况的功率因数值。
②测试法。
用标准表测出错误接线时电能表计量的功率P′，再用标准表测出更正后电能表所计量的正确功率P，代入公式（1）可求更正系数K。
③计算法。
先求出错误接线时的功率表达式和正确接线时的功率表达式，利用公式（1）求出更正系数。
错误接线时，电能表所记录的功率可按元件计算，每个元件实际所接电压，电流及电压与电流夹角余弦的乘积为该元件的功率，再将各元件功率相加可得总功率。
如图1，三相四线制一相电流反接的错误接线；如图2，实际电流方向相量图。
由该接线图可知，可采用一个三相四线型电能表（三元件）或三只单相电能表测量该功率。
各相功率表达式：P1=UuIucos(180o-φ);P2=UvIvcosφ;P3=UwIwcosφ当三相负荷平衡时，有Uu=Uv=Uw=U；Iu=Iv=Iww=I总功率P′=P1+P2+P3=-UIcosφ+UIcosφ+ UIcosφ= UIcosφ正确接线时，P=3UIcosφ2差错电量的补、退由公式（1）可知，正确接线电能W=K*错误接线电能A′，即A=K*A′，则应退补的电量△A就是实际电能值与错误接线时电能表所计量电能值之差。

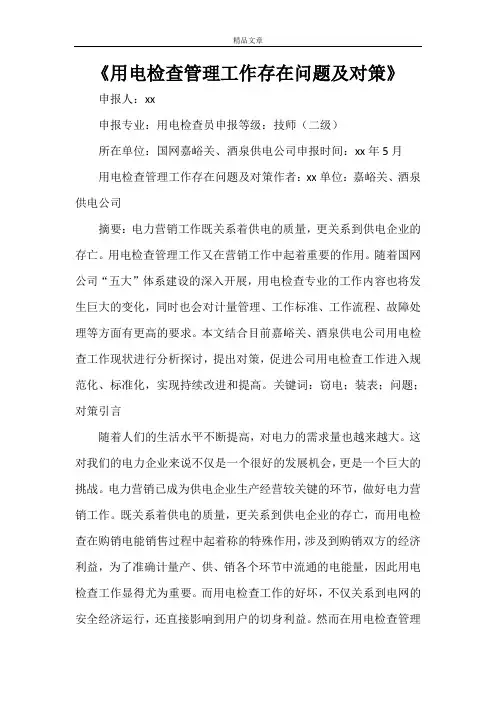

《用电检查管理工作存在问题及对策》申报人：xx申报专业：用电检查员申报等级：技师（二级）所在单位：国网嘉峪关、酒泉供电公司申报时间：xx年5月用电检查管理工作存在问题及对策作者：xx单位：嘉峪关、酒泉供电公司摘要：电力营销工作既关系着供电的质量，更关系到供电企业的存亡。
用电检查管理工作又在营销工作中起着重要的作用。
随着国网公司“五大”体系建设的深入开展，用电检查专业的工作内容也将发生巨大的变化，同时也会对计量管理、工作标准、工作流程、故障处理等方面有更高的要求。
本文结合目前嘉峪关、酒泉供电公司用电检查工作现状进行分析探讨，提出对策，促进公司用电检查工作进入规范化、标准化，实现持续改进和提高。
关键词：窃电；装表；问题；对策引言随着人们的生活水平不断提高，对电力的需求量也越来越大。
这对我们的电力企业来说不仅是一个很好的发展机会，更是一个巨大的挑战。
电力营销已成为供电企业生产经营较关键的环节，做好电力营销工作。
既关系着供电的质量，更关系到供电企业的存亡，而用电检查在购销电能销售过程中起着称的特殊作用，涉及到购销双方的经济利益，为了准确计量产、供、销各个环节中流通的电能量，因此用电检查工作显得尤为重要。
而用电检查工作的好坏，不仅关系到电网的安全经济运行，还直接影响到用户的切身利益。
然而在用电检查管理工作实际中，却经常存在的产权电能表更换纠纷问题突出、电能表错误接线、窃电等问题，影响着公司用电检查管理工作的质量的提高。
因此，加强对用电检查管理，分析用电检查管理中的各类问题，并找出解决对策，是当前我们供电部门亟待解决的问题。
用电检查管理工作中存在的问题2.1产权纠纷问题突出根据《供电营业规则》要求，在供电设施上发生事故引起的法律责任，按供电设施产权归属确定。
产权归属于谁，谁就承担其拥有的供电设施上发生事故引起的法律责任。
但由于客户对供电企业电能表产权不明确，致使供用电双方产权纠纷增多，95598电话产权维护投诉案件不断上升。
基于六角图法的三相三线电能计量装置错误接线判断作者：樊璟来源：《科技创新导报》2017年第17期摘要：用相位伏安表测出三相三线电能计量装置的电压电流相位角数据，通过六角图确定进入电能表的电压、电流，使技术人员能快速准确判断三相三线电能计量装置的接线错误类型，以便计算更正系数及退补电费，有效降低供电成本。
关键词：三相三线电能计量装置六角图错误接线更正系数中图分类号：TM933 文献标识码：A 文章编号：1674-098X（2017）06（b）-0105-02三相三线有功电能计量装置所计电量大，其接线正确与否倍受电力贸易双方的重视，该文通过测量接入电能表的电压、电流及其相互间的相位、相序及接地点，进而画出六角图即可方便地判断误接线情况。
该文主要讨论三相三线电能表错接线情况：假设三相电路对称，电流线和电压线没有相互接错，电压、电流回路没有断路和短路，三相电流没有接入电能表。
这样，三相三线电能表的电压端钮共有6种可能的接法，其中，正相序有3种接法：Ua-Ub-Uc，Ub-Uc-Ua，Uc-Ua-Ub；逆相序有3种接法：Ua-Uc-Ub，Uc-Ub-Ua，Ub-Ua-Uc。
电流端钮有8种可能的接法：Ia，Ic；Ic，Ia；Ia，-Ic；-Ia，-Ic；-Ia，Ic；-Ic，Ia；Ic，-Ia；-Ic，-Ia。
所以6组线电压和8组电流可组成48种接线方式其中1种是正确的，其余47种都是错误，会引起计量失准。
1 测画六角图判断三相三线计量装置的误接线方式何为六角图？即借用数字式伏安相位表、相序表等测量工具，在相量图上画出各被测量与选定参考量（一般为电压相量）的相位关系来判断误接线方式的一种方法。
三相电路里六个线电压相互间的相位差均为60°，把各线电压的箭头端用虚线一一连接起来，就形成了一个六角图，见图1。
必须注意，下述测量应在负载功率因数不小于0.8的情况下进行，否则不可按此判断。
为了说明问题笔者将三相三线内部接线情况重绘于图2。
三相四线有功电能表的几种误接线计量分析发布时间：2021-09-06T11:30:24.373Z 来源：《中国电力企业管理》2021年5月作者：李娟[导读] 在供电系统当中，三相四线有功电能表是一种重要的计量装置。
但是，在安装这一装置时，却存在几种常见误接线问题。
一旦发生此类问题，势必会造成电能表计量错误，非常不利于供电服务质量的提升。
本文首先介绍了三相四线有功电能表正确接线时的计量分析，之后分别针对几种误接线计量问题进行了相关探究，最后介绍了一种较为简便的接线方式，希望能够为大家带来有价值的参考。
大唐山西发电有限公司太原第二热电厂李娟山西省太原市 030041摘要：在供电系统当中，三相四线有功电能表是一种重要的计量装置。
但是，在安装这一装置时，却存在几种常见误接线问题。
一旦发生此类问题，势必会造成电能表计量错误，非常不利于供电服务质量的提升。
本文首先介绍了三相四线有功电能表正确接线时的计量分析，之后分别针对几种误接线计量问题进行了相关探究，最后介绍了一种较为简便的接线方式，希望能够为大家带来有价值的参考。
关键词：三相四线有功电能表；几种误接线计量；解决措施引言：在供电计量工作中，三相四线有功电能表的计量精准性直接关系到供电质量及其整体效益。
但是，这对于接线人员的专业水平、操作技能和实践经验都是一种极大的考验。
一旦出现误接线，电度表就会出现慢走、倒走等现象，从而造成计量误差，还极有可能引发短路事故。
因此，有必要针对几种三相四线有功电能表误接线及其计量问题进行系统性研究，力争提出科学有效的解决措施。
一、正确接线状态下的计量分析在低压三相四线有功电能表计量的过程中，无需使用电压互感器，但通常需要为其配备电流互感器。
当低压经电流互感器与三相四线有功电能表相连接时，其正确接线方法如图1所示：图1 正确接线方法示意图先将电流IA、IB、IC分别与电能表当中第一元件、第二元件、第三元件的电流线圈相连在一起，再将电压UAN、UBN、UCN分别与第一元件、第二元件、第三元件的电压线圈连接在一起[1]。
电能计量基础及新技术摘要：电力的生产输送和利用都离不开电能计量，电力企业的许多经济技术指标必须通过全面、准确、可靠的电能计量来反映，提高电能计量的正确性尤为重要。
文章阐述了电能计量的概念、电能计量方法，并介绍了电能计量新技术。
关键词：电能计量；基础；应用随着我国电力系统的改革，对电能计量工作提出了更高的要求，特别是从传统的计划经济向市场经济的转变，电能测量技术更为重要，需要重视它的完整性和准确性。
电能计量直接关系到电力系统发电量、线损、煤耗、厂用电、供电量、用电量等各项技术经济指标的计算。
随着电力系统的发展，用电波动十分剧烈，峰谷差愈来愈大，计量系统在大幅度的工况变化中工作，使其计量误差增大，已成为电能计量不可忽视的问题。
1电能计量的重要性电能是国民经济和人民生活极为重要的能源，电气化程度和管理现代化水平是衡量一个国家发达与否的重要标志。
电力生产的特点是发电厂发电、供电部门供电、用户用电这三个部门连成一个系统，不间断地同时完成。
发、供、用电三方如何销售与购买电能、如何进行经济计算，涉及许多技术、经济问题。
营业性计费的公正合理，涉及电业部门与用户的经济利益。
提高电能计量的正确性，对发、供、用电三方都是十分需要的。
随着我国电力系统的改革，对电能计量工作提出了更高的要求，特别是从传统的计划经济向市场经济的转变，电能测量技术更为重要，需要重视它的完整性和准确性。
电能计量直接关系到电力系统发电量、线损、煤耗、厂用电、供电量、用电量等各项技术经济指标的计算。
随着电力系统的发展，用电波动十分剧烈，峰谷差愈来愈大，计量系统在大幅度的工况变化中工作，使其计量误差增大，已成为电能计量不可忽视的问题。
利用经济杠杆，实施分时计度并分时计价的电能计量方式，在一定程度上可以起到调控负荷、“削峰填谷”的作用，有利于电力系统的运行和发、输、配、用电设备的充分利用.2电能计量的基本概念电网经营过程中通过相应的计量装置得出的电能的数量，即电能计量。
