电能计量基础及新技术(第二版) 第6章 电能计量方式

  • 格式：ppt
  • 大小：4.60 MB
  • 文档页数：45

下载文档原格式

  / 45

合集下载

电能计量基础理论ppt课件

电能计量基础理论ppt课件

以上诸条在任何波形的条件下都成立
12
1.1.3 瞬时无功功率
无功现象产生的机理 1）若负载为纯阻性，则 电流 i(t) 1 u(t), 电流与
R
电压同步、同形，电流 i(t ) 是有功电流 i p (t ) ， 无功电流 iq(t) 0 ，系 统中没有无功交换现象 。
13
1.1.3 瞬时无功功率
27
1.4 无功电能的计量
为了充分发挥供电设备的运行效率，尽量减少 无功电能损耗，加强对供电系统的无功测量和监 管是一项十分重要的工作。本节所讨论的无功计 量方法是基于正弦条件下的经典方法。若用于谐 波条件下，将会产生很大的计量误差，这一点需 要特别注意。
28
1.4.1 三相四线制无功电能计量
三相四线制电路 无功电能
ia(t) 2IPsin(t) ib(t) 2Ipsin(t23) ic(t) 2Ipsin(t23)
P ( t ) u a ( t ) i b ( t ) u b ( t ) i b ( t ) u c ( t ) i c ( t ) 3 U PIPco sP
该式表明，正弦三相对称电路任一时刻的瞬时功率值都
i(t)ip(t)iq(t)
9
1.1.2 瞬时有功功率
pp(t)u(t)ip(t)
Umsin(t)Imcos sin(t) UmImcos sin2(t) 12UmImcos 12UmImcos cos2(t) UIcos UIcos cos2(t)
它在一个 周期内的均值 为与瞬时功率 在一个周期内 的均值是一致 的。
2）有功电流ip(t)Imcossi nt)(与电压 u(t)Umsin t)(
同形、同步(相)，即 ip(t)Cu(t) ，C 是实常数。

电能计量

电能计量

一、电能计量概述（一）、什么叫电能计量电能计量是对消耗的电能进行的一种准确测量，一般来说，对电能进行测量必须安装专门的电能计量装置，电能计量装置包括电能表、互感器及其二次回路。

（二）、电能计量工作在电力企业中的重要地位（1）基础工作：为电量结算、线损分析、需求侧管理等提供基础手段。

（2）效益工作：那怕出现0.1%偏差，电量就偏差9000万kWh！电费偏差4500万元！（3）形象工作：公正性、公信力。

（三）、电能计量工作的主要内容1、标准管理（1）计量授权：装置、人员。

强制检定：是指国家对社会公用计量标准器具，部门和企业、事业单位使用的最高计量标准器具，以及用于贸易结算、安全防护、医疗卫生、环境监测方面列入强检目录的工作计量器具实行强制性的检定。

需要注意的是，并不是所有的工作计量器具都是强制检定工作计量器具，只有用于贸易结算、安全防护、医疗卫生、环境监测这四种情况的工作计量器具才是强制检定工作计量器具，如电能表、互感器列入了强检目录，因此，用于贸易结算的电能表、互感器属于强制检定计量器具，若不用于贸易结算则不是。

如电力部门与工厂结算的电能表属强制检定计量器具，而工厂内部各个车间用于内部考核的电能表不属于强制检定器具。

计量检定：计量检定规程是指对计量器具的计量性能、检定项目、检定条件、检定方法、检定周期以及检定结果处理所做的技术规定。

由于《计量法》赋予它们具有法律效力，使其成为我国的技术法规，是国家法定性的技术文件。

产品合格与产品检定合格。

（2）量值溯源与量值传递：量值传递和量值溯源：量值传递是从国家基准出发，按检定系统表和检定规程，逐级检定，把量值自上而下传递到工作计量器具。

而量值溯源则是从下至上追溯计量标准直至国家和国际基准。

（3）质量体系运行管理2、计量装置管理（1）、计量点、计量方式的确定（2）、计量器具的选用。

（3）、计量器具的安装。

（4）、计量器具的运行维护。

二、低压集抄概述（一）集抄的基本原理中心计算机调制解调器网络 3中继器网络 2n个抄表集中器网络 1n个具有自动抄表功能的电能表低压集抄系统原理框图（二）智能电能表1、特点①功能强大②准确度等级高且稳定③起动电流小且误差曲线平整。

电能计量技术第六章 精品文档

电能计量技术第六章 精品文档

得到
I
a
和

Ic
相位角差不是120o
而是60o。故将超前相电

Ic
流反相180o，为

Ic
。由电流相量

Ia
和

Ic
之成为正序；
来分析，是负序，应相互对调，使

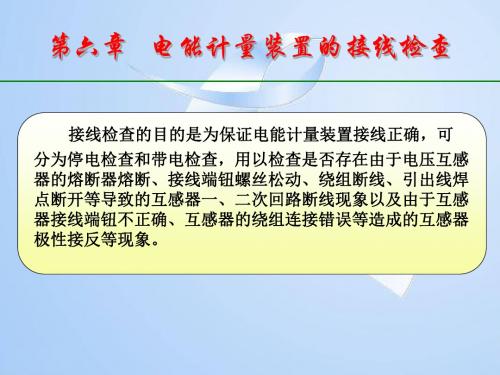

第二节 电能表的接线检查

（5）定电压顺序，( I c )

的就近电压应是 ( U c )
，(

Ia)

的就近电压应该是 ( U a )
图6-3 直流法检查TA极性
第一节 互感器的接线检查
2）比较法：一般互感器校验仪上都带有极性指示器，用 来检查互感器极性，图6-4是用互感器校验仪检查极性的原理 图，用作比较的标准电流互感器TA0的极性必须是已知的。
图6-4 互感器校验仪检查TA极性
第一节 互感器的接线检查
（2）电压互感器：电压互感器规定为按减极性接线，如 图6-5所示，同样不准使用图6-6示的加极性接线。
随着微电子技术的发展和计算机技术在仪表制造业的大 量应用，出现了能自动判断电能表实际接线情况的装置—— 电能表现场校验仪。
ST-9040K是电能表现场校验仪的第三代产品，有以下 特点：
1）采用数字乘法器：体积小、可靠性高、功能强、受外界干扰小、无需 自校；
2）采用大屏幕液晶显示器，可动态显示各种参数，还可显示相量图，增 加了直观性。本节以ST-9040K为例，说明用电能表现场校验仪检查电 能表接线的方法。
第二节 电能表的接线检查
【例6-1】某高压计量用户，负荷为感性，功率因数为0.8~0.9，用两只 标准表侧得数据如表6-2所示。试用相量图法分析计量表计的接线方式。

电能计量的基本知识

电能计量的基本知识

九、 计量管理
国家为统一计量单位制度， 保证量值准确可靠， 实施计量监督管理而制定 * " 计量法： 的法律、 法规的总和。 为在国民经济各个领域中提供计量保证所开展的各项管理工作。 ! " 计量管理： 按计量法律、 法规的要求所进行的计量管理。 # " 计量监督： ［计量］ 单位： 计量法律、 法规规定的强制使用或推荐使用的计量单位。 $ " 法定 按计量法律、 法规规定进行管理的计量基准、 计量标准和工作计量 % " 法定计量器具： 器具。 ・ !)$ ・
四、 计量器具
可单独地或与辅助设备一起， 用以直接或间接确定被测对象量值的器 * " 计量器具： 具或装置。 为确定被测量值所必需的计量器具和辅助设备的总体。 + " 计量装置： 标准： 按国家计量检定系统表规定的准确度等级， 用于检定较低等级计量 ,［计量］ " 标准或工作计量器具的计量器具。 用于现场测量而不用于检定工作的计量器具。 ! " 工作计量器具： ［计量］ 仪器： 将一量对另一量积分， 以确定被测量值的计量仪器。 # " 积分式
第一章 计量仪器的响应变化除以相应的激励变化。 ! " 灵敏度：
电能计量的基本知识
在规定条件下， 计量仪器保持其计量特性恒定不变的能力。 # " 稳定度：
六、 误差
测量结果与被测量真值之差。测量误差可用绝对误差表示， 也可用相 $ " 测量误差： 对误差表示。 测量结果与被测量 （约定） 真值之差。 % " 绝对误差： 测量的绝对误差与被测量 （约定） 真值之比。 & " 相对误差： 计量器具本身所具有的误差。 ’ " 器具误差： 测量人员主观因素和操作技术所引起的误差。 ! " 人员误差： 由于实际环境条件与规定条件不一致所引起的误差。 # " 环境误差： 测量方法不完善所引起的误差。 ( " 方法误差： 在同一被测量的多次测量过程中， 保持恒定或以可预知方式变化的测 ) " 系统误差： 量误差的分量。 在同一量的多次测量过程中， 以不可预知方式变化的测量误差的分量。 * " 随机误差： 明显超出规定条件下预期的误差。 $+ " 粗大误差： 测量结果中随机误差大小的程度， 简称为精度。 $$ " 测量精密度： 测量结果中系统误差大小的程度。 $% " 测量正确度： 测量结果与被测量的 （约定） 真值之间的一致程度， 又称为精确度。 $& " 测量准确度： 被测量的真值所处量值范围的评定。 $’ " 测量不确定度：

电能计量基础及新技术-吴安岚-电子教案-第6章-2

电能计量基础及新技术-吴安岚-电子教案-第6章-2

电流互感器、电能表紧密结合型计量装置
其突出特点是电能表的背面就是电流互感器， 两者结合紧密，电流二次线很短直接接进表内，电 流互感器体积很小，(c)图所示三相表箱安装式计量 装置的总长度仅为11.4厘米，三根一次线从电流互 感器的孔径中穿过。(b) 图所示导轨安装式计量装 置安装拆卸方便。除计量有功电能、有功功率外， 这种计量装置还能及时显示适时电压、电流、频率 、功率因数，保障用户对电能质量的监视同时将用 电数据传输给供电部门进行监测。
第四节 电能计量装置中的附属部件 二、全电子失压断流计时仪
（五）现场应用实例： 1、某110kV变电站“1101”号电能计量装置失压断流 计时仪报警，Ia指示灯闪烁报警。经查A相回路无电流， 计时仪记录“A相断流累计时间”14小时之多，检查二次 回路未发现故障点，初步判断可能是TA本体故障。随即 停电检查，发现A相TA本体线圈至接线端子联线老化断路， 从而造成这一故障。更换处理后重新投入运行，未发现异 常。计量人员参考计时仪 “A相断流累计时间”、“A相 断流累计电量”及其它运行数据，补收相应电量。
原理框图
全电 子失 压断 流计 时仪
使用方法 主要功能 技术指标 应用实例
6.6 电能计量装置中的附属部件 二、全电子失压断流计时仪
（一）失压断流计时仪的原理框图
6.6 电能计量装置中的附属部件 二、全电子失压断流计时仪
6.6 电能计量装置中的附属部件 二、全电子失压断流计时仪
（二）失压断流计时仪主要功能 1．失压计时 2．断流计时
电流互感器、电能表紧密结合型计量装置
2008年初，由“北京圣元景科技有限公司”研发的电 流互感器、电能表紧密结合型计量装置：SWT-BPL 1000/2000系列、 SWT-1P2W-NCU系列、 SWT-3P4VWNCU系列表箱安装式、导轨安装式单、三相电子电能表， 结构新颖紧凑、占据空间小、功耗小（<0.2W）、工作电压 及温度范围宽，受到关注，外形如图6-24所示。

电能计量基础知识

电能计量基础知识
功、无功、分时表、复费率等等）； ③三相四线（结构与功能分感应式、电子式；又分普通有
功、无功、象限表等等）。 其他：最大需量表
2、电能表的常用术语、名词等基本知识
准确度等级 转盘 额定电压
电能表铭牌上 告诉我们什么？
计度器 单位：kWh 电能表型号
电能表类别名称
电能表常数
频率
条形码（位置处）
标定电流、最大电流
4.电流互感器的型号规定
目前，国产电流互感器型号编排方法规定 如下：
国产电流互感器型号编制规则
额定电压
额定电流
1 2 34
设计 序号
准确度等级
第一个 第二个字母
字母
L
D
F
M
R
Q
C
Z
Y
电流互 单匝贯 感器 穿式
第三个字母
Z
C
复匝式 母线式 装入式
第四个字母
W
D
B
绕组式 J
瓷箱式 S
支持式 C
低压型 Q
Ⅳ类电能计量装置：
负荷容量为315kVA以下的计费用户、发供电企业内部经济技术 指标分析、考核用的电能计量装置。
Ⅴ类电能计量装置：
单相供电的电力用户计费用电能计量装置。
返回
互感器
2023/9/1
2023/9/1
互感器的分类
三、测量用互感器
互感器的主要作用： 1.将高压转变为低电压、大电流转变为小电流，缩小测
分类原则：
①电量大小； ②贸易结算； ③内部考核； ④便于管理； ⑤管理工作量大小。
分类方法：
运行中的电能计量装置按其所计量 电能量的多少和计量对象的重要程 度分五类(Ⅰ、Ⅱ、Ⅲ、Ⅳ、V)

论述电能计量方式

论述电能计量方式赵新华;王雪;王蕾【摘要】随着经济社会持续快迅发展,我国已进入电气化时代,电是商品,它的销售价格是由政府有关部门统一审定的.电能计量方式在电能产、供、销售环节中有着十分重要的作用,所以就电能计量方式的确定、正确选择计量点、合理选择电能计量方式、正确选择计量设备、正确验收计量工程等方面加以论述.实现真正意义上的维护供、用电双方利益,合理分配、使用,节约电能.【期刊名称】《沈阳工程学院学报（自然科学版）》【年(卷),期】2012(008)004【总页数】4页(P333-336)【关键词】电气化时代;电能计量方式;计量点【作者】赵新华;王雪;王蕾【作者单位】抚顺供电公司客户服务中心计量管理组,辽宁抚顺113008;抚顺供电公司客户服务中心计量管理组,辽宁抚顺113008;抚顺供电公司客户服务中心计量管理组,辽宁抚顺113008【正文语种】中文【中图分类】TM933.4现代社会已进入电气化时代，一旦失去电，社会生产将无法正常进行，居民的正常生活也将无法维持.所以电已成为国民经济和居民生活中不可缺少的必须品.人们每天都离不开电，但电又是商品，它既有使用价值，又有本身的价值.人们在用电的同时最关心的是每月用了多少电，付了多少电费.所以电能的计量方式直接关系到供电部门和用电客户的经济利益，关系到供用电双方的合法权益，关系到电能的正确计费.下面将对电能计量方式的确定、合理选择电能计量方式等加以论述.1 电能计量方式的确定随着现阶段社会的需求和发展，对电能的计量方式及构成它的各个环节要求也日益增高，所以电能计量方式的确定必须以符合社会主义市场经济和我国电力体制的改革为前提，符合我国电力法、计量法和电能计量装置技术管理规程的有关要求. 电不能贮存，它必须是发电、供电、用电同时完成.这样在用电高峰时段，电力系统要启动部分发电机组，在用电低谷时段电力系统又要停止部分发电机组，以满足电能质量和电网的安全运行.每天频繁地启、停发电机组，增加了发供电成本.为了解决这一供需矛盾，必须对用户进行用电负荷调整，使用电负荷曲线趋于平稳.辽宁省电力有限公司采取了削峰填谷(降低高峰，填平低谷)的经济手段，即对100 kW 及以上机关用户实行峰、平、谷电价.根据这种情况，在确定电能计量方式时应该设置复费率电能表.电力用户供电设备大部分是感性负荷(变压器、电动机)，它们除从电网中吸取有功功率外，还要吸取无功功率.无功功率的消耗导致用电功率因数降低，因而不但影响了电网的有功功率输出，而且还增加了电网的线损.为了控制电力用户的用电功率因数，供电部门对电力用户的用电功率因数都有具体规定，超过或低于功率因数有关标准的，增收力率电费.根据这种情况，在确定电能计量方式时应该设置有功复费率电能表和无功电能表.随着社会经济活动的增长，用电量也日趋增长.为了协调社会电能消耗的增长与社会生产总值增长的关系，电力供电公司应调查市场需求，做好用电分析和用电负荷预算，以便采取措施确保用电需求.根据这种情况，在确定电能计量方式时除满足分时计量有功、无功电能的要求外，还应有每天24 h整点功率测量、记录功能，即选用全电子式的多功能电能表.由此可见，确定合理的电能计量方式，能为供用电双方提供安全、可靠、准确的计量，能满足各方面需求，并在国家经济建设和工农业发展中起到积极、稳定的作用.2 正确选择计量点为了确保电能计量方式的正确就应该合理选择计量点，原则上用电客户的每个受电点内均应配置贸易结算用的计量点(即计量点的数量应等于受电点的数量).运行在大接地电流系统(变压器中性点直接接地)的计量点，应采用三相四线接线方式，每台电压互感器采用Y0/Y方式接线，其一次侧接地方式应与系统接地方式一致.为了保护人身安全，电压互感器二次中性点应设保护接地;其3台电流互感器二次绕组与电能表之间应采用六线连接，电流互感器二次应设有永久保护接地点.运行在小接地电流系统(变压器的中性点不接地或经消弧线圈接地)的高压计量装置应采用三相三线接线方式:35 kV及以上应采用3台单相电压互感器，接成Y/Y;35 kV以下应采用2台单相电压互感器，V/V接线.为了保护人身安全，Y/Y接线的二次侧中性点应设保护接地，V/V接线的二次侧b设保护接地.2台电流互感器二次绕组与电能表之间应采用四线连接，其电流互感器的二次侧应设永久性保护接地点. 高供低计和低供低计的低压三相计量装置应采用三相四线接线方式，其负荷电流为50 A及以下时，应采用三相四线直接接入的电能表;负荷电流为50 A以上时，应采用经电流互感器接入的三相四线电能表.其3台电流互感器二次绕组与电能表之间应采用六线连接.单相电源供电的单相计量装置，负荷电流为50 A及以下时，应采用直接接入式的单相电能表;负荷电流为50 A以上时，应采用经电流互感器接入的单相电能表.由此可见，计量点的接线方式是由用电客户的供电接线方式决定的，只有这样才能保证电能计量方式的正确.3 合理选择电能计量方式电能计量方式的选择决定于电价和电费的计收方法，只有选择了正确的电能计量方式才能保证合理的收费.电能计量方式选择情况如下:对于采用峰平谷电价和力率调整电费的用电客户，其计量装置应选用有功电能分时计量和无功电能双向计量;对于采用最大需量计收基本电费的用电客户，其计量装置应选用最大需量记录有功电能分时计量和无功电能双向计量;对于双方向电源(受电、送电)的高压用电客户，其计量装置应选用有功电能双方向分时计量无功电能四象限计量;对于实行一部电价，不收取力率调整电费的用电客户，其计量装置应选择有功电能计量;对于采用先买电后用电的100 kW 以下机关用电客户，计量装置应选择预付费计量方式.综上所述，在选择电能计量方式的过程中，应遵照国家电价、电费管理法规，并根据本地区供电部门的营业管理需求、运行经验，尽可能地选用最合理、最先进的电能计量方式.4 合理配置计量设备要想正确进行电能计量，就应该合理配置计量设备.它包括电能表、互感器、计量柜、计量箱和二次回路等装置.1)电能表、电流互感器、电压互感器准确度的配置应按照以下原则.I类电能计量装置(月平均电量500万kWh及以上或变压器容量为1万kVA及以上的高压计费用电客户):电压互感器的准确度等级为0.2;电流互感器的准确度等级为0.2S;三相有功电能表的准确度等级0.2S或0.5S;三相无功电能表的准确度等级2.0.II类电能计量装置(月平均电量100万kWh及以上或变压器容量为2 000 kVA及以上高压计费用电客户):电压互感器的准确度等级为0.2;电流互感器的准确度等级为0.2S;三相有功电能表的准确度等级0.5S或0.5;三相无功电能表的准确度等级2.0.III类电能计量装置(月平均电量10万 kWh及以上或变压器容量为315 kVA及以上的计费用户):电压互感器的准确度等级为0.5;电流互感器的准确度等级为0.5 S;有功电能表的准确度等级1.0;无功电能表的准确度等级2.0.IV类电能计量装置(负荷容量为315 kVA以下的计费用户):电压互感器的准确度等级为0.5;电流互感器的准确度等级为0.5 S;有功电能表的准确度等级0.2;无功电能表的准确度等级3.0.V类电能计量装置(单相电源供电的用户):电流互感器的准确度等级为0.5S;有功电能表的准确度等级 2.0.2)计量柜、计量箱的配置.设置在用户处贸易结算用电能计量装置，10 kV及以上电压供电的用户，报装容量在100 kW及以上，应配置全国统一标准的电能计量柜;100 kW以下的机关用户，应配置全国统一标准的电能计量箱;居民用电，应配置集中电能表箱.3)二次回路导线的配置.互感器二次回路的连接导线应采用铜质单芯绝缘线.对电流二次回路，连接导线截面积应不小于4 mm2;对电压二次回路，连接导线截面应不小于2.5 mm2.4)电流互感器一次电流的配置.其一次电流的大小应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少不小于30%.5)互感器二次负荷的配置.其实际二次负荷应在25%～100%额定二次负荷范围内;电流互感器额定二次负荷的功率因数应为0.8～1.0;电压互感器额定二次功率因数应与实际二次负荷的功率因数接近.6)电能表过载能力的配置.为能提高低负荷计量的准确性又能满足高负荷的计量要求，应选用过截能力4倍或6倍的电能表.7)通讯规约的配置.若选择带有通讯接口的电能表，其通讯规约应符合DL/T645的要求.综上所述，合理配置计量设备才是正确电能计量方式的基础.5 正确验收计量工程因为计量工程验收合格才能保证电能计量方式的正确，所以贸易结算用电能计量装置在投入使用之前必须进行验收.验收的项目及内容有以下几方面:技术资料、现场核查、验收试验、验收结果的处理.1)验收的技术资料包括电能计量装置计量方式原理接线图，一、二次接线图，施工设计图和施工变更资料;电压互感器、电流互感器安装使用说明书，出厂检验报告，法定计量检定机构的检定证书或计量所的安装工时票;计量柜、计量箱的生产许可证，入网证和出厂检定报告、说明书;二次回路导线或电缆的型号、规格及长度;电压互感器二次回路中的熔断器，接线端子的说明书;高压设备的接地及绝缘试验报告;施工过程中需要说明的其他资料等.2)现场核查内容包括现场安装的计量器具型号、规格、计量法制标志、出厂编号应与计量检定书和技术资料的内容是否相符;与计量有关的设备外观检查均应无明显瑕疵，受损安装工艺质量应符合有关标准要求;电能表、电压互感器、电流互感器及其二次回路接线情况和竣工图是否一致，各号帽标识是否清淅、正确.3)验收试验内容包括对计量用的电流互感器、电压互感器进行现场检验，其比差、角差、极性均应满足有关检定规程要求;测量电流互感器、电压互感器实际二次负载;检查电流、电压二次回路中间融点、熔断器接线盒的接触是否良好;检查电能表的电流、电压回路接线是否正确;对电流互感器二次电流回路进行导通试验;测量电压、电流二次回路的绝缘电阻;检查保护人身安全用的电压、电流二次保护接地是否良好;记录好电能表送电前的表示数.4)验收结果的处理内容包括经验收合格的电能计量装置由验收人员及时实施封印，封印的位置为互感器二次回路的各接线端子、电能表接线端子盖、计量柜(箱)门等;实施封印后由用电客户核对封印是否完好，在封印记录上签字认可;经验收的电能计量装置由验收人员填写验收报告，如果合格，注明“计量装置验收合格”，如果验收不合格，则注明“计量装置验收不合格”和整改意见，整改后应再进行验收，验收不合格的电能计量装置禁止投入使用;验收报告及验收资料应存档.综上所述，正确验收计量工程是电能计量方式的保障.6 结论1)电能计量方式的确定必须符合我国电力法、计量法和电能计量装置技术管理规程的有关要求，只有这样才能为供用电双方提供安全、可靠、准确的计量.2)正确选择计量点的原则是用电客户的每个受电点内均应配置贸易结算用的计量点，并且计量点的接线方式由用电客户的供电接线方式决定，这样才能保证电能计量方式的正确.3)合理选择电能计量方式关系到电价和电费的计收方法.因为电价决定于负荷性质、负荷用电时间等因数，电费的计收方法决定于用电市场和供电科技管理水平;所以应尽可能选用最合理、最先进的电能计量方式.4)正确选择计量设备，并把它们合理配置才是正确计量方式的基础.5)计量工程验收合格是保证电能计量方式正确的前提条件，所以正确验收计量工程是电能计量方式的保障.总之，电能的计量方式对电能在产、供、销环节中有着十分重要的作用，而要保证电能的正确计量，就一定要在电能计量方式的各个环节上进行科学的布置和统筹考虑，才能实现真正意义上的维护供、用电双方利益，合理分配、使用，节约电能，保障电力工业和国家经济的迅速发展.参考文献［1］中华人民共和国电力工业部.电能计量装置技术管理规程DL/T448-2000［S］.北京:中国电力出版社，2000.［2］中华人民共和国电力工业部.供电营业规则［S］.北京:中国电力出版社，1996.［3］国家计量局.中华人民共和国计量法［S］.北京:中国法制出版社，1986.［4］全国人民代表大会常务委员会.中华人民共和国电力法［S］.北京:中国法制出版社，1996.。

电能计量基础及新技术(第二版) 第7章 电能计量装置接线检查


的抄见电量为W计=1000-3000=2000kW·h 二个月的真实消耗的电量为：
W真 W计GX KU K I (2000)(1.388) 100 6000 3331200KW h 5 100

7.5 三相三线有功电能计量装置的 误接线综合分析
正确接线图、相量图
7.5 三相三线有功电能计量装置的 误接线综合分析
7.4 错误接线下更正系数的定义及意义

[例1] 某厂一套高供高计两元件有功电能计量 装置，双月抄表，原抄读数为3000，二个月后 抄读数为1000，电流互感器变比K I 为100／5， 电压互感器变比 KU为6000／100，已知该错误接 线时的功率表达式为 P计 Ul Il ( 3 cos sin )，平 均功率因数为0.9(滞后)，求该用户这两个月来 真实消耗的电能量。
三元件电能表一相TA极性反
7.4 错误接线下更正系数的定义及意义

1、更正系数：计量装置正确接线下用户消耗的真实功率 值P真与错误接线下形成的实测功率值 P计之比，即 W 是在一个抄表期内正确
真
P P W真 真 真T GX P P W计 计 计T

接线时用户所消耗的真实 电能量 W计是错误接线时电能表所 计量的抄见电能量
第 7章
电能计量装置接线检查

7.1电能计量装置的安装与接线工艺 7· 2电压互感器的接线检查 7· 3电流互感器的接线检查 7· 4更正系数的定义及意义 7· 5 两元件有功装置误接线分析 7· 6 现场接线模拟装置的应用 7· 7 三元件有功装置误接线分析 7· 8 无功电能表的更正系数

7.1
电能计量装置的安装与接线工艺
一、低压电能表的安装

《电能计量技术》PPT课件

• 双向脉冲式电能表光电转换及双向脉冲输出控制电路 如图3-8所示。
第二节 全电子式电能表的结构和工作原理
全电子电能表的优点是准 确度高、频带宽、体积小，适 合遥控、遥测功能。
缺点是结构复杂、价格昂贵。
第二节 全电子式电能表的结构和工作原理
电子式电能表工作原理框图如图3-10所示 被测量的高电压u、大电流i经电压和电流变换器转换后
采用互感器的最大优点是可实现一次侧和二次侧的 电气隔离，并可提高电能表的抗干扰能力，缺点是成本 高。其电路图如图3-14所示。
其数学表达式为u（不相关的模拟信号（如输 入电能表内连续变化的电压和电流）进行相乘作用的电子电 路，通常具有两个输入端和一个输出端，是一个三端网络， 如图3-15所示。理想的乘法器的输出特性方程式可表示为
五、显示器
目前常见的电子式电能表显示器件有三种：液晶（LC D）、发光二极管（LED）、荧光管（FIP）。
• 液晶显示器（LCD）是利用液晶在一定电场下发生光学偏振而产生不 同透光率来实现显示功能的。液晶显示器在静态直流电场下寿命很 短（一般为几千小时），而在动态交变电场下寿命很长（可达20万 h）；除具有长寿命的优点之外，还具有功耗小（小于10µA），在有 一定采光度时显示对比强等优点。
送至乘法器，乘法器完成电压和电流瞬时值相乘，输出一个 与一段时间内的平均功率成正比的直流电压U，然后再利用 电压／频率转换器，U被转换成相应的脉冲频率f，将该频率 分频，并通过一段时间内计数器的计数，显示出相应的电能。
第二节 全电子式电能表的结构和工作原理
一、输入变换电路 二、乘法器电路 三、电压／频率转换器 四、分频计数器 五、显示器
• 发光二极管（LED）是利用特殊结构和材质的二极管在施加正向工作 电压、具有一定工作电流时，发出某一特定波长的可见光来实现显 示功能的。具有温度范围宽（﹣40～85 ℃）、在弱光背景下显示醒 目和低成本等优点；缺点是寿命短（一般为3万～5万h）、耗电大 （一般5～10mA）、露天下显示不清等。

电能计量课件


1兆瓦时（MWh）表示功率为 1兆瓦的电器设备工作1小时所 消耗的电能，即1000千瓦时。
电能计量设备
电能计量设备是用于测量电能消耗量的装置，包括各种类型的电表、智能电表等。
智能电表是一种具有自动计量、计费、通信功能的电能计量设备，能够实现远程抄 读、控制和监测等功能，是现代智能电网的重要组成部分。
02
电能计量不仅涉及到电力系统的 生产、输送和分配，还与人们的 日常生活息息相关，是电力工业 中不可或缺的一环。
电能计量单位
电能计量单位是用来表示电能 消耗量的标准单位，常用的有 “千瓦时（kWh）”和“兆瓦 时（MWh）”。
1千瓦时（kWh）表示功率为1 千瓦的电器设备工作1小时所消 耗的电能。
电能计量设备必须符合相关标准和规范，确保计量的准确性和可靠性。
CHAPTER 02
电能计量技术
电能计量技术概述
定义
电能计量技术是指通过测量和记录电 能消耗量来计算和监测电能使用情况 的技术。
目的
重要性
随着能源需求的不断增长和能源价格 的持续上涨，准确计量电能对于节约 能源、降低成本和保护环境具有重要 意义。
电能计量课件
CONTENTS 目录
• 电能计量基础知识 • 电能计量技术 • 电能计量系统 • 电能计量误差与校准 • 电能计量发展趋势与展望
CHAPTER 01
电能计量基础知识
电能计量概念
01
电能计量是指通过技术手段对电 能进行测量的过程，其目的是准 确测量电能的消耗量，为电力市 场的交易和电费结算提供依据。
数字化
随着数字化技术的不断发展，电 能计量系统正逐步实现数字化转 型，提高数据采集、传输和处理
效率。
智能化
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

6.8 新型电能计量方式简介
网络化电能表：设计好网络的硬件编码、通讯规约、软 件平台、统一的数据格式，实时计量、抄表、分析、管 理。 多用户静止式单相复费率表：取公共电压，每用户的电源 进线处只安装一个TA。
新型电能计量方式简介
寻呼式电能表：利用单向寻呼通讯来接收电费费率，广播 校时，无线编程；设置时段、预付费用、常数和底码。 无线基站发送命令信息码—表接收后进行ID检查—译码 器解码—解出的字符串送单片机—解释该字符串—进行 相应的操作（可群呼，节省人力、时间）。 智能式电能表 : 智能住宅区本身设有无线基站，各住户加 装智能式电能表、水表、燃气表及热量表，数据汇总于 集中器，通过蜂窝移动无线网（GSM）以短信息（SMS ）的模式上传到 GSM网的SMS中心， 再传递给供电公 司。 车载式集中抄表系统：睡眠-----唤醒--------抄表
6.6 电能计量装置中的附属部件 二、全电子失压断流计时仪
（三）、失压断流计时仪的使用
1．接线。
6.6 计量装置中的附属部件 二、全电子失压断流计时仪
（三）、失压断流计时仪的使用
1．接 线。 2．数据清零 。 3．编程设置 。 4．电池供电 。 5．运行环境 。 （四）、主要技术指标 1．计时准确度 <0.5s/d； 2．起动电压 78% UN±1V； 3．返回电压 82% UN±1V； 4．起动电流 <0.3% Ib 。 5．失压断流计时仪电流回路阻抗： 额定电流为 5A 时 <0.05Ω； 额定电流为 1A 时 <0.5Ω。
三相三线电能表的接线方式
三、有功、无功联合接线计量
三相三线电能表的接线方式
双向送电的 三相三线 有功、无功电能表 联合接线
第三、四节
三相四线电能表的接线方式
一、有功计量 1、原理图、相量图及计算式
Ua a Ub Ib Uc Ic
I
,
,
ū
a Φ ⅰa
ⅰc Φ Φ ⅰb
ūc
ūb
P Ua I acosa Ub Ibcosb UC IC cos C 3U P I P cos
三相三线电能表的接线方式
一、有功计量
两个TA三线连接电流互感器采用共用公共回线 ---已被淘汰的接线。 结论：两个TA仅用三 线连接，共用一条公 共回线，能方便地测 出b相电流并节省一 根导线，但两个TA二 次回路不独立，若公 共回线接入1、5端子， 增加了错误接线的几 率；若公共回线断， 则同时影响两相的正 确计量。
6.6 电能计量装置中的附属部件 三、铅封
铅封钳
安装铅封的位置及意义
铅封安装在电能表表盖、电能表接线盒、电流互感器 二次出线盒、电能计量箱（柜）的闭合螺丝上。圆形铅封 直径约一厘米，中间有两个小眼，穿进并压紧环形尼龙绳 ，尼龙绳的环套套进计量设备闭门螺丝的顶端A（有个小 孔）和盒盖上的固定小孔B，如有人擅自拧开螺丝打开计 量设备必将破坏铅封， 为查获擅自动用计量设备的行为 提供依据。 铅是较软的金属，中间穿进环形尼龙绳后，用带有专 用印模的铅封钳一夹，印模上的标记和编号就打印在了铅 封上。铅封还是计量管理权限的一种象征。
低压经TA接入的传统接线，虽能节省三根电 压引线，但是电压、电流回路不独立，相互 影响，有时甚至引起电压潜动，破坏了计量 的可靠性、准确性，应该禁止使用 。
三相四线电能表的接线方式
一、有功计量 3、农电接线：采用三块单相电能表共同计量三相 有功电能。
主要原因： 1、负荷分散 2、很少检查 3、故障时间、平均负 荷等都不了解，很难 计算退补电量。 4、户外接线，三相表 各相离得太近，容易 造成漏电、短路。
第二节
二、无功计量
三相三线电能表的接线方式
1、原理图、相量图及计算公式 U U I bc I ac ūac a c ūa
ⅰa Φa Φⅰc ⅰc ūc Φc Φⅰa
60° 60°
Φuac
ūbc ūb
M Q K U I [sin(150 ) sin(210 )] K 3U线 I线 sin k Q
第四节 电能计量装置中的附属部件 二、全电子失压断流计时仪
（五）现场应用实例： 1、某110kV变电站“1101”号电能计量装置失压断流 计时仪报警，Ia指示灯闪烁报警。经查A相回路无电流， 计时仪记录“A相断流累计时间”14小时之多，检查二次 回路未发现故障点，初步判断可能是TA本体故障。随即 停电检查，发现A相TA本体线圈至接线端子联线老化断路， 从而造成这一故障。更换处理后重新投入运行，未发现异 常。计量人员参考计时仪 “A相断流累计时间”、“A相 断流累计电量”及其它运行数据，补收相应电量。
6.6
电能计量装置中的附属部件 铅封的管理：
下列事件属营业工作差错或营业责任事故：
①遗失铅封钳、遗失铅封（包括应回收的旧铅封）； ②加封字迹不清，铅封边缘不整齐，铅芯压得过浅过松，加 封不登记； ③启封时不认真检查，没识别出伪造铅封，使窃电客户或人 员逃脱处理； ④铅封钳及铅封管理员未执行领用登记制度，未登录台帐， 铅封数与实际不符； ⑤持钳人领用铅封未逐日逐个登记、领用数与实际数不符； ⑥计量专责未按要求进行铅封管理。
三相四线电能表的接线方式
一、有功计量 低压直通表 2、常用接线方式
接线图
三相四线电能表的接线方式
一、有功计量 低压经电流 2、常用接线方式
互感器接入图
用于110kV及以上高电压等级的大电流 接地系统，电压互感器采用YNyn接线
三相四线电能表的接线方式
一、有功计量 2、常用接线方式
低压经TA接入的标准接线，三 个TA六线连接，电流、电压线 各自独立
6.6 电能计量装置中的附属部件 二、全电子失压断流计时仪
DL/T 448-2000《电能计量装置技术管理规程》中明确规定“贸易结算用 高压电能计量装置应装设电压失压计时器”。 主要作用：它通过对电压互感器二次回路、电流互感器二次回路的监视， 能适时判断电能计量装置的运行状态，并详细记录其处于故障期间的各 种参数，以便供电部门对电能计量装置进行管理，追补人为的或非人为 的漏计电能，是理想的对电能计量装置实施监视的仪表。
三相四线电能表的接线方式
一、有功计量 3、农电接线
三相四线电能表的接线方式
二、无功计量 1、原理图、相量图及计算式 ūab U U
Uab bc ca , , I I Ic a b
ūa
Φ
ⅰa
ūCb
ⅰC
Φ
ūC ūca
Φ
ⅰb
ūb
P Ubc Ia cos(90o - a )+Uca Ib cos(90o - b )+Uab Ic cos(90o - c )
6.6 电能计量装置中的附属部件 二、全电子失压断流计断流计时仪报警，Ua、Ub、 Uc指示灯闪烁报警，经查三相并未失压，但电压值偏低， 低于失压仪启动电压，因此失压仪误报警。经检查并综合 分析，确认由于该变电站地处偏远，位于线路末端，一次 电压在一定时间内严重偏低，造成误报警。
第二、三节 三相三线电能表的接线方式
一、有功计量 1、原理图及相量图 ūab
ū
a
ⅰa
ūcb
U ab U cb I I a c
Φa
ūC
ⅰc
Φc
ū
b
三相三线电能表的接线方式
一、有功计量 2、计算公式
三相三线电能表的接线方式
一、有功计量 3、接线方式
主要用途：必须同时 配接电压互感器和电流互 感器，计量35KV、 10KV 高压供电的大容量电力用 户的用电量。 标准接线方式：两个 电流互感器四线连接 。 电流互感器、电压互感器 有各自独立的二次回路。
原理框图
全电 子失 压断 流计 时仪
使用方法 主要功能 技术指标 应用实例
6.6 电能计量装置中的附属部件 二、全电子失压断流计时仪
（一）失压断流计时仪的原理框图
6.6 电能计量装置中的附属部件 二、全电子失压断流计时仪
6.6 电能计量装置中的附属部件 二、全电子失压断流计时仪
（二）失压断流计时仪主要功能 1．失压计时 2．断流计时
铅封钳的管理
铅封钳专人专用且必须按不同的专业配备，数量由 各使用单位申请，报电能计量管理机构审批后才能发放。 铅封钳的编号由单位、班组和序号组成。任何个人不得同 时持有两把铅封钳，也不得持有本岗位以外的铅封钳。铅 封钳必须妥善保管，不得外借和交换使用。丢失铅封钳， 持钳人应立即向本单位报告，并采取相应的补救措施。职 工调离计量岗位，应上交原来使用的铅封钳，并作好档案 记录。各单位如需添加、更换新的铅封钳，应向电能计量 管理机构申请，统一配制，并封存旧的铅封钳。
6.6 电能计量装置中的附属部件 二、全电子失压断流计时仪
（五）现场应用实例： 3、2005年5月，某柴油机厂主计量装置计时仪报警。 经查Ua指示灯闪烁，记录“A相失压累计时间”5小时19 分钟，多功能电能表记录与此相符。停电后检查A相电压 互感器一次保险熔断，更换后恢复正常运行。计量人员计 算追补电量后，通知至电费部门，计入当月该客户电量。
五、六格为C相所设；
第七格为电压中性点，
连接的中线应接地。

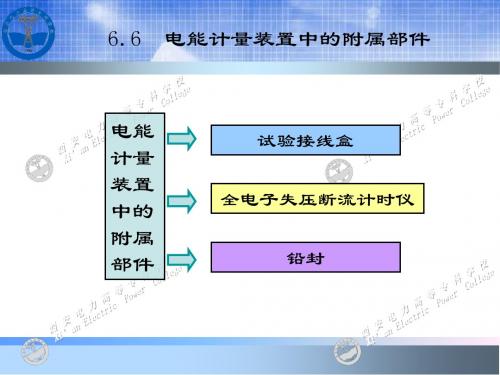

6.6 电能计量装置中的附属部件
一、试验接线盒
以A相为例，左边一格为电压接线盒，其中间 的连接片可以方便地接通和断开A相电压二次 线。当连接片接通时，上端三个接线孔1、2、3 都与下端进线孔同电位，可分别接向电能表的 各A相电位进线端。 右边为电流接线盒，其中每个竖行各螺钉间分别 连通，中间的两个短路片，上短路片为常闭状态 平常接通左边两竖行（当用虚线所示串进现场校 验仪后，右移该短路片，断开左边两竖行的直接 接通）；下短路片为常开状态（更换电能表之前， 要先右移该短路片直接短接右边两竖行，从而短 接TA，保证更换电能表时TA不开路）。
