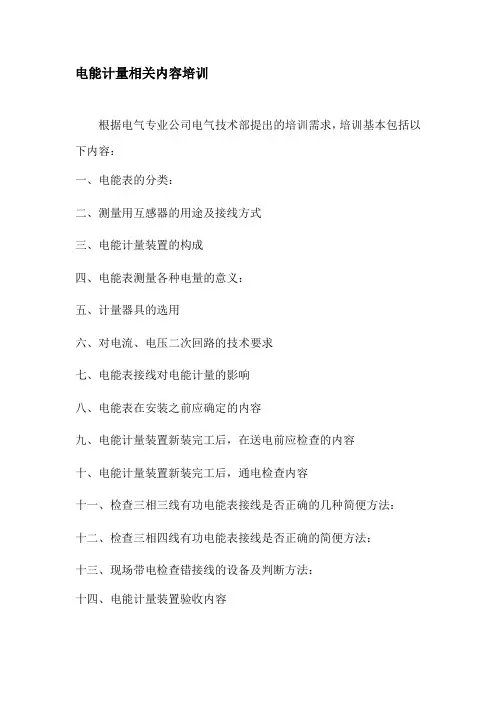

电能计量相关内容培训
根据电气专业公司电气技术部提出的培训需求，培训基本包括以
下内容：
一、电能表的分类：
二、测量用互感器的用途及接线方式
三、电能计量装置的构成
四、电能表测量各种电量的意义：
五、计量器具的选用
六、对电流、电压二次回路的技术要求
七、电能表接线对电能计量的影响
八、电能表在安装之前应确定的内容
九、电能计量装置新装完工后，在送电前应检查的内容
十、电能计量装置新装完工后，通电检查内容
十一、检查三相三线有功电能表接线是否正确的几种简便方法：十二、检查三相四线有功电能表接线是否正确的简便方法：十三、现场带电检查错接线的设备及判断方法：
十四、电能计量装置验收内容
一、电能表的分类：
1、从测量原理上可分为：感应式电能表（机械表）、机电一体式电
能表、电子式电能表。
2、从型号上可分为： DD28（单相）、 DT862（三相四线）、 DS862（三相三线）、DX 862（三相无功） DSSD（三相三线电子式多功能）DTSD（三相四线电子式多功能）其中第一个字母D代表电能表；第
二个字母D代表单项有功、X代表三相无功、S代表三相三线有功、T
代表三相四线有功；第三个字母S代表全电子式；第四个字母 D代
表多功能；后边的数字为系列序号。目前我们公司在分类计量工程中
曾使用过的电能表，属于全电子式多功能电能表；其型号有DTSD719、720、DTSD341。
3、从规格上可分为：三相三线制：参比电压3×100V
三相四线制：参比电压3×57.7V/100V、 3×220V/380V
单相制：参比电压220 V
4、从接线方式上可分为：经互感器接入式和直接接入式；
经电流互感器接入的电流规格：有：3×0.3(1.2)A 3×0.5(2)A 3×1.5(6)A 3×5(10)A 等。
直接接入的电流规格有： 3×5(20)A 3×10(40) A 3×20(80)A 等。目前电能表的电流规格大多设计成宽负荷，例如3×5(20)A，其
中5表示标定电流，(20)表示最大额定电流。最大额定电流为标定电流的4倍。
5、从测量精度上分可为：有功0.2S级 0.5S级 0.5级 1.0
级 2.0级无功0.5级 1.0级 2.0级
6、从用途上分可分为：单项电能表、三相有功电能表、三相无功电能表、最大需量表、复费率电能表（分时）、多功能电能表、失压计时仪、铜损表、铁损表、预付费式电能表等。
二、测量用互感器的用途及接线方式
1、用途
测量用互感器是电力生产和供用电环节中不可缺少的一个部分，它是交流电能装置的重要组成元件。在国家计量法规中，把测量用互感器列入了国家强制检定的计量器具范围。
强制检定就是在计量器具投入使用之前，必须经过县级以上人民政府计量行政部门（指定的或由质量技术监督局授权），依据相应的检定规程进行检定，检定合格的由检定部门发给国家统一规定的检定证书。对检定不合格的发给检定结果通知书。只有检定合格的计量器具才可以投入使用。
测量用互感器根据用途可分为：测量用电压互感器和测量用电流互感器。电压互感器的副边额定电压规定为100 V，电流互感器
的副边额定电流规定为5A（当原边额定电流不超过200 A，国家规定也允许采用1A为次级电流）。由于互感器副边电压和电流都规定了
一个固定的值，所以使计量表计的制造实现了标准化。
测量用电压互感器和电流互感器的作用：是将线路里的高电压和大电流按照比例变换成低电压和小电流，并降低到一定值。同时，使用电压互感器可以将高电压与电气工作人员隔离，使测量仪表回路与高电压供电线路之间不直接有电气上的联系，而是靠电磁感应来传输高电压系统中的高电压和大电流，从而保证了人身和测量仪表的安全。
2、接线方式
在高压三相电路的电能计量装置中，电流互感器的接线常采用以下两种方式：
（1）不完全星形接线（也称V形接线）此种接线方式只适用于三相三线制电路。
（2）完全星形接线（也称Y形接线）此种接线方式适用于三相四线制电路。
电压互感器原副边的接线方式常采用V形和Y形两种。
（1）在三相三线电路中，用两台单相电压互感器联接成V、v接线。
（2）用三台单相电压互感器原副边接成星形接法，组成三相电压互感器。星形接法又可根据原、副边绕组中性点都直接接地（YN，yn0）；原边中性点不接地，仅副边中性点接地（Y，yn0）；原边中性点接地，副边中性点经击穿保险器接地（YN，y-v0），分为三种接线方式。
三、电能计量装置的构成
电能计量装置作为电能贸易结算的“公平秤”,其合理性和准确性, 直接涉及到电力企业和用电客户双方的经济利益，因此也就倍受双方的关注,为了能够准确计量电能在供销过程中流通的电能量,必须合理配置和正确设计电能计量装置。电力部在DL/T448-91《电能计量管理规程》中对电能计量装置作出了明确的规定。
电能计量装置包括的主要设备有：1、有功电能表、无功电能表；
2、最大需量表、复费率电能表（计分时电量）、多功能电能表、失压计时仪；
3、计量用电压、电流互感器及其二次回路；
4、专用计量柜和计量箱；
以上电能计量装置中所包括的计量设备，在电能计量中都有各自不同的用途及意义，所计量的不同类别的电量，也是电力公司掌握和考核用户端用电情况的基本依据。
四、电能表测量各种电量的意义：
1、有功测量：有功电能就是有功功率与时间的乘积。有功电能的测量是为了计量用电单位在某一时期的用电量，供电部门根据所计量的用电量进行收费。
2、无功测量：无功功率的平衡是维护电压质量的关键。当无功功率不足的时候电网电压将降低；当无功功率过剩时电网电压必将上升。电压水平的高低会影响电网的质量，也会影响各类用电设备的安全经济的运行。由此看来，无功电能的测量对电力生产、输送、消耗过程中的管理是非常必要的。它可用来考核电力系统对无功功率平衡的调节状况。同时，通过对用户消耗的有功功率和无功功率的测量，考核负载的平均功率因数，根据用户负载功率因数的高低，减收或增收电费（称为功率因数调整电费），以经济手段来促进大工业用户合理补偿无功，提高用电设备的负载功率因数。一般电力用户容量超过
100KV.A都要计算功率因数调整电费。
3、最大需量的测量：什么是最大需量呢？最大需量是用户在一个电费结算周期中（比如一个月，电能表默认的是从月初的零点到月末的24点）指定时间间隔（如15分钟）内平均功率最大值。
为什么要测量最大需量呢？因为供电部门在收取基本电费时，其中有一项是按照最大需量来收费的，主要是利用经济手段来控制用电的合理性。
