NF4609B数字化示波器校准仪

示波器校准器操作规程1.打开9500B电源开关，仪器进入自检状态，自检完毕预热15分钟。

2.将有源信号头接入9500B和被测示波器的输入端。

3.按下前面板右侧“”，进入9500B幅度校准菜单。

a)将示波器的垂直灵敏度档置于校准位置U i。

将9500B设置于幅度校准功能，将灵敏度档（V/div）调节到与被测示波器相同。

b)按“ON”键，接通9500输出。

调节被测示波器的扫速和触发同步，使9500输出波形在示波器屏幕上稳定显示，波形位于屏幕中尖。

c)调节校准器的误差位，此值即为示波器在该校准点的误差。

d)根据校准要求，改变垂直灵敏度，重复a、b、c项。

4.按下前面板右侧的“”键，进入时标信号功能。

a．将示波器水平扫速置于校准位置，并调整至左侧的扫速档T i，示波器垂直灵敏度选择为0.2V/div。

b．按ON键，接通9500输出。

调节示波器的扫速和触发同步，使9500输出的波形在示波器屏幕上稳定显示，波形位于示波器屏幕中央。

c．调节9500B误差使示波器上显示的第二个和第八个脉冲刚好和第二格和第八格对齐。

误差值即为示波器在该校准点的误差。

5.按下前面板右侧的“”键，进入快沿信号菜单。

a．将有源信号头接至示波器需要校准的通道的输入端，将用作触发通道的有源信号头或触发信号电缆接至示波器的外触发输入端。

b．将示波器垂直灵敏度档置于校准位置U i，将水平灵敏度打至最高档。

c．记下波形在10%~90%变化的时间t1，记下9500快沿时间t2。

d．通过计标确定示波器在该量程的快沿t r。

6．检定完毕，关闭仪器的电源开关。

把标准器放回原位。

D i e s e s D o k u m e n t i s t u r h e b e r r e c h t l i c h g e s c h üt z t ● T h i s d o c u m e n t i s p r o t e c t e d b y c o p y r i g h t ● R o s e n b e r g e r H o c h f r e q u e n z t e c h n i k G m b H & C o . K G20/6.4All dimensions are in mm; tolerances according to ISO 2768 m-HIEC 61169-4, EN 122190, DIN 47223Printed Standard Definitions that can be used on nearly all Vector Network AnalyzersD i e s e s D o k u m e n t i s t u r h e b e r r e c h t l i c h g e s c h üt z t ● T h i s d o c u m e n t i s p r o t e c t e d b y c o p y r i g h t ● R o s e n b e r g e r H o c h f r e q u e n z t e c h n i k G m b H & C o . K G20/6.4JackD i e s e s D o k u m e n t i s t u r h e b e r r e c h t l i c h g e s c h üt z t ● T h i s d o c u m e n t i s p r o t e c t e d b y c o p y r i g h t ● R o s e n b e r g e r H o c h f r e q u e n z t e c h n i k G m b H & C o . K G20/6.4ShortOffset Z o / Impedance / Z o 50 ΩOffset Delay96.734 ps Length (electrical) / Offset Length 29.00 mm Offset Loss 0.50 GΩ/sLoss0.0084 dB/GHzShort Inductance L 0 = 0.0000 x 10-12 H / 0.0000 pH L 1 = 0.0000 x 10-24 H/Hz / 0.0000 pH/GHz L 2 = 0.0000 x 10-33 H/Hz 2 / 0.0000 pH/GHz 2L 3 = 0.0000 x 10-42 H/Hz 3/0.0000 pH/GHz 3LoadOffset Z o / Impedance / Z o 50 ΩOffset Delay0.0000 ps Length (electrical) / Offset Length 0.000 mm Offset Loss 0.00 GΩ/sLoss 0.0000 dB/GHzEnvironmental dataOperating temperature range 3 0 °C to +50 °C Storage temperature range - 55 °C to +90 °C RoHS compliant3Temperature range over which these specifications are valid.Declaration of documentationStandard delivery for this kit includes Test Results. The documentation issued reports which quantities were tested individually, traceable to national / international standards. Model based standard definitions of the calibration standards are reported in Agilent / Keysight, Rohde & Schwarz and Anritsu compatible VNA format.Inspection intervalRecommendation 12 monthsPackingWeight 310 g/pceDraft Date Approved Date Rev. Engineering change numberName Date While the information has been carefully compiled to the best of our knowledge, nothing is intended as representation or warranty on our part and no statement herein shall be construed as recommendation to infringe existing patents. In the effort to improve our products, we reserve the right to make changes judged to be necessary.For the installation of theelectrotechnical equipment, particular electrotechnical expertise is required.。

示波器如何校正波器校准步骤示波器是一种用来测量电压信号的仪器，对于正确的测量结果，需要经过校准。

下面是示波器校准的一般步骤。

1.准备工作：首先要确认示波器所使用的校准源是可靠和准确的，如使用校准针尖（calibration probe）或校准信号发生器。

检查校准源是否处于良好工作状态。

2.调整垂直设置：将示波器连接到校准源上，调整垂直放大或灵敏度控制器，直到显示上下间距与校准源信号的幅度一致。

确保示波器的垂直放大倍数或灵敏度与校准源信号的幅度一致。

3.调整水平设置：将示波器的水平控制旋钮调整到合适的位置，用以实现正确的时间测量。

可以使用校准信号观察到示波器的显示并调节水平设置直到显示波形与已知频率文书的时间基准一致。

4.调整触发设置：通过校准源发送测试信号，观察触发灵敏度和触发源设置是否正确。

调整触发灵敏度控制以确保示波器能够稳定地锁定信号的起始位置。

5.校准电压测量：配置示波器为测量信号的峰值或平均值。

发送各种已知电压的波形到示波器上，观察示波器的读数并与测试信号源进行比较。

使用校准功能或调整电压偏移量来准确测量电压。

6.校准频率测量：发送各种已知频率的方波或脉冲信号到示波器，观察示波器的频率读数并与测试信号源进行比较。

调整示波器设置或使用校准功能来准确测量频率。

7.校准时间测量：使用已知稳定频率的信号源，将示波器配置为测量时间间隔或脉冲宽度。

观察示波器的时间读数并与测试信号源进行比较。

调整示波器设置或使用校准功能来准确测量时间。

8.其它校准：根据示波器的功能，进行其它可能的校准，如校准示波器的垂直偏移、水平偏移、频谱分析等等。

9.校准记录和认证：在完成校准过程后，应记录校准数据及结果，并得到相关部门的认证或授权。

校准记录是示波器维护和使用过程中的重要参考资料，同时也是符合相关质量认证要求的必要文件。

示波器的校准过程可以保证测量的准确性，并提供可靠的测量结果。

为了确保示波器的准确性，建议定期对示波器进行校准，并根据需要进行校准调整。

示波器校准的主要步骤示波器校准的主要步骤示波器是一种重要的电子测试仪器，用于测量电信号的幅度、频率、相位等参数。

在使用示波器进行电子测试时，准确性是非常重要的。

因此，必须对示波器进行校准以确保其测量结果准确可靠。

下面将介绍示波器校准的主要步骤。

一、外观检查首先，需要对示波器进行外观检查。

这包括：1. 检查示波器表面是否有明显损坏或磨损。

2. 检查所有旋钮和按钮是否正常运作。

3. 检查所有连接线和探头是否完好无损。

如果发现任何问题，请及时维修或更换。

二、输入信号源设置接下来，需要设置输入信号源。

这可以通过以下步骤完成：1. 连接信号源到示波器。

2. 设置信号源输出为特定频率和幅度。

3. 确定信号源输出阻抗并设置相应的阻抗匹配方式。

三、垂直校准垂直校准用于调整垂直放大系数和基准位置。

以下是垂直校准的主要步骤：1. 将信号源输出连接到示波器输入。

2. 调整垂直放大系数，使示波器显示正确的峰值电压。

3. 调整基准位置，使示波器显示正确的直流偏移量。

四、水平校准水平校准用于调整时间基准和扫描速率。

以下是水平校准的主要步骤：1. 将信号源输出连接到示波器输入。

2. 调整时间基准，使示波器显示正确的时间间隔。

3. 调整扫描速率，使示波器显示正确的信号周期。

五、触发校准触发校准用于调整触发电路以确保稳定和可靠的触发。

以下是触发校准的主要步骤：1. 将信号源输出连接到示波器输入。

2. 设置触发电路为特定触发模式（例如边沿、脉冲等）。

3. 调整触发电路灵敏度，使示波器能够稳定地捕获并显示信号。

六、测量误差分析最后，需要对测量误差进行分析。

这可以通过以下步骤完成：1. 使用标准测试设备进行比较测试，并记录测量结果。

2. 将示波器测量结果与标准测试设备的测量结果进行比较。

3. 分析任何差异并确定是否需要进一步校准或调整示波器。

总结示波器校准是确保示波器测量结果准确可靠的关键步骤。

通过执行以上步骤，可以确保示波器的垂直、水平和触发电路都得到了正确的调整，并且可以分析任何测量误差并进行进一步校准。

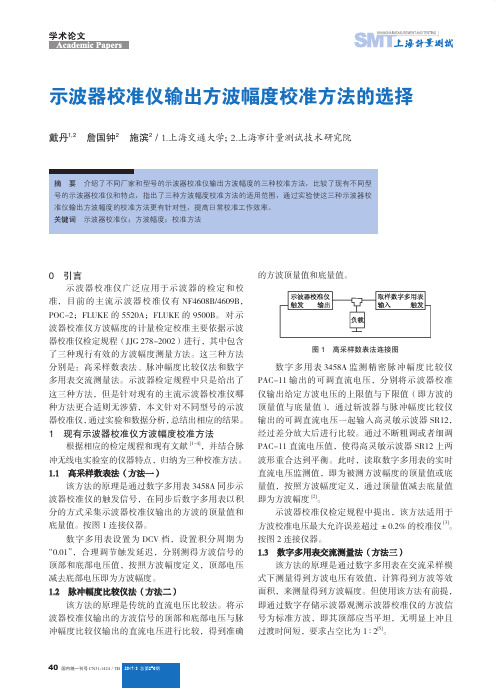

示波器校准仪输出方波幅度校准方法的选择戴丹1,2　詹国钟2　施滨2 / 1.上海交通大学；2.上海市计量测试技术研究院摘　要　介绍了不同厂家和型号的示波器校准仪输出方波幅度的三种校准方法，比较了现有不同型号的示波器校准仪和特点，指出了三种方波幅度校准方法的适用范围，通过实验使这三种示波器校准仪输出方波幅度的校准方法更有针对性，提高日常校准工作效率。

关键词　示波器校准仪；方波幅度；校准方法0　引言示波器校准仪广泛应用于示波器的检定和校准，目前的主流示波器校准仪有NF4608B/4609B，POC-2；FLUKE的5520A；FLUKE的9500B。

对示波器校准仪方波幅度的计量检定校准主要依据示波器校准仪检定规程（JJG 278-2002）进行，其中包含了三种现行有效的方波幅度测量方法。

这三种方法分别是：高采样数表法、脉冲幅度比较仪法和数字多用表交流测量法。

示波器检定规程中只是给出了这三种方法，但是针对现有的主流示波器校准仪哪种方法更合适则无涉猎，本文针对不同型号的示波器校准仪，通过实验和数据分析，总结出相应的结果。

1　现有示波器校准仪方波幅度校准方法根据相应的检定规程和现有文献[1-4]，并结合脉冲无线电实验室的仪器特点，归纳为三种校准方法。

1.1　高采样数表法（方法一）该方法的原理是通过数字多用表3458A同步示波器校准仪的触发信号，在同步后数字多用表以积分的方式采集示波器校准仪输出的方波的顶量值和底量值。

按图1连接仪器。

数字多用表设置为DCV档，设置积分周期为“0.01”，合理调节触发延迟，分别测得方波信号的顶部和底部电压值，按照方波幅度定义，顶部电压减去底部电压即为方波幅度。

1.2　脉冲幅度比较仪法（方法二）该方法的原理是传统的直流电压比较法。

将示波器校准仪输出的方波信号的顶部和底部电压与脉冲幅度比较仪输出的直流电压进行比较，得到准确的方波顶量值和底量值。

图1　高采样数表法连接图数字多用表3458A监测精密脉冲幅度比较仪PAC-11输出的可调直流电压，分别将示波器校准仪输出给定方波电压的上限值与下限值（即方波的顶量值与底量值），通过斩波器与脉冲幅度比较仪输出的可调直流电压一起输入高灵敏示波器SR12，经过差分放大后进行比较。

5520A/SC-1100示波器校准源的硬件调整和校准陈慰安发布时间：2021-08-30T08:14:37.504Z 来源：《中国科技人才》2021年第15期作者：陈慰安[导读] 5520A多功能校准器,除了对示波器的输入电阻、绝缘性能项目的测量外,该校准器可用作模拟示波器检定的标准器,同时还能满足对数字示波器的一些常用项目的校准。

介绍了用多功能校准器校准示波器的方法,并对其测量不确定度进行了评定。

广东省博罗县质量技术监督检测所摘要：5520A多功能校准器,除了对示波器的输入电阻、绝缘性能项目的测量外,该校准器可用作模拟示波器检定的标准器,同时还能满足对数字示波器的一些常用项目的校准。

介绍了用多功能校准器校准示波器的方法,并对其测量不确定度进行了评定。

关键词：5520A多功能校准器；硬件调整；校准1调整正弦波函数有两个调整程序需要为正弦波函数。

第一个程序调整LOVCO的余额，以便信号在两个VCO之间是平衡的。

第二道工序调整弦波，本程序使用频谱分析仪。

在开始此过程之前，验证校准器是否处于平正弦波模式(显示Levsine菜单)，并将其编程为输出5.5Vp-p@600兆赫。

按O激活输出。

并将校准器连接到频谱分析仪。

调整频谱分析仪，使其显示一个峰值顶角这是它的水平中心线。

峰的极右端固定在中心线的极右端，如下图所示，调整水平正弦波VCO平衡一旦上述设置完成，执行以下程序调整VCO平衡的水平正弦波功能。

2调整水平正弦波谐波1.将SC1100输出设置为***********.2。

将频谱分析仪设置为下面列出的参数频谱分析仪设置启动频率50MHz停止频率500MHz分辨率带宽3MHz视频带宽3kHz参考电平20dBm。

2.使用频谱分析仪的峰值搜索功能找到所需的参考信号。

分析仪应显示基本谐波、二次谐波和三次谐波。

谐波需要调整s二次谐波在40dbc，三次谐波通常应该在50dbc。

3.若要调整谐波，请调整R8，直到seco的峰值为止Nd和三次谐波处于正确的dB水平。

频谱分析仪校准指南频谱分析仪的校准是保证其准确性和可靠性的关键。

频谱分析仪校准的目的是调整仪器的参数，使其输出符合已知的标准，同时消除仪器自身的误差。

本文将提供一份频谱分析仪校准的指南，帮助您正确进行频谱分析仪的校准。

第一步：准备工作首先，您需要查看频谱分析仪的用户手册，了解校准的具体步骤和要求。

确保您具备所有必要的校准设备，如标准信号源、功率计、频率计等。

确保仪器和校准设备处于稳定的温度和湿度环境下。

第二步：校准前的检查在进行校准之前，您需要进行仪器的基本检查。

确保仪器无损坏或磨损的零件，并清洁仪器的显示屏和控制面板。

检查仪器的电源线是否连接良好，并检查所有的连接器和接口。

第三步：校准输入信号首先，您需要校准频谱分析仪的输入信号。

连接标准信号源和频谱分析仪，将标准信号源的输出调整到所需的频率和功率水平。

然后，使用频率计和功率计来测量标准信号源的频率和功率，确保其与频谱分析仪显示的数值一致。

第四步：校准频率响应频谱分析仪的频率响应是指仪器对不同频率的响应程度。

为了校准频率响应，您需要使用一系列的标准信号源，在不同的频率下进行测量。

将标准信号源的输出调整到不同的频率，然后使用频谱分析仪测量输出信号的幅度。

将测量值与标准值进行比较，如果存在差异，则进行相应的调整，直到仪器的频率响应符合标准要求。

第五步：校准幅度响应频谱分析仪的幅度响应是指仪器在不同功率水平下的响应程度。

为了校准幅度响应，您需要使用一系列的标准功率源，在不同功率水平下进行测量。

将标准功率源的输出调整到不同的功率，然后使用频谱分析仪测量输出信号的幅度。

将测量值与标准值进行比较，如果存在差异，则进行相应的调整，直到仪器的幅度响应符合标准要求。

第六步：校准分辨率带宽频谱分析仪的分辨率带宽是指仪器分辨信号频率的能力。

为了校准分辨率带宽，您需要使用一系列的标准信号源，在不同的频率下进行测量。

将标准信号源的输出调整到不同的频率，然后使用频谱分析仪测量输出信号的幅度。

文件制修订记录一、目的按规程正确校准仪器，保证仪器校准结果的准确性。

二、本规程参照的技术依据本规范参考JJF 1071-2010《国家计量校准规范编写规则》、JJF 1001-2011 《通用计量术语及定义》、JJF 1059.1-2012《测量不确定度评定与表示》、编制。

三、适用范围本规程适用于适用于公司内部数字/模拟示波器校准。

四、环境设备条件和校准条件4.1环境条件环境温度： 25℃±5℃环境湿度： 40～80%RH4.2校验标准件：2025型信号发生器，规格为9KHz～2.5 GHz。

4.3校验项目：外观检查、频宽测量和幅度测量。

4.4 校验点：4.4.1频宽测量：20 MHz示波器取：20KHz 10MHz 15MHz 三个测量点60 MHz示波器取：20KHz 20MHz 60MHz 三个测量点100 MHz示波器取：20KHz 60MHz 100MHz 三个测量点注：各规格之测量点可依仪器实际工程参数选择，可体现校验效果即可，不得少于三点。

幅度测量：取： 0dBm（1V）、6dBm（2V）两个测量点。

4.4.2允许误差：频宽测量：±2%（Hz）；幅度测量：±2%（V）。

4.4.3信号发生器标准值与示波器测量读取值的关系注：A 、频宽测量时读取信号周期（T ）比较直观，又因为F ±2%F ≈T ±2%T ，所以校验记录中实际测量记录周期T 的值即可，误差用±2%T 即可。

B 、幅度测量的允许误差是针对电压幅度的，即±2%V 。

C 、数字示波器幅度测量以标准数字示波器的测量值为标准值。

4.5校验步骤：4.5.1外观检验，观察示波器各旋钮和按键是否完好，动手操作是否运转灵活。

4.5.2信号发生器与示波器连接电源，并用信号线连接信号发生器输出端与示波器的的“通道1” 端口，开机待自行初始化完毕后，调节相关旋钮或按键显示内容及显象稳定即可开始校验。

示波器校准仪示波器原理和校准示波器原理示波器是利用电场改变电子运动轨迹来反映电压的瞬变过程，是显示二维图像的仪器。

二维图像在数学上要两个坐标Y 和X 来描述。

示波器上的二维图像要两个电场即Y 电场(Y偏转) 和X 电场(X偏转) 共同影响电子轨迹来形成。

对于一个电压信号V=F(t)的二维函数，需要两个坐标即V 和t 来描述。

数学上的绘图是简单的，示波器显示二维图形是把电压V=F(t)“加在”Y偏转上形成Y 电场，影响电子Y 向上的运动轨迹或位移。

这就反映出V 值。

(如果V=F(t)是非常缓慢地变化，Y 向上电子的运动轨迹如何) 。

但是这没有描绘出V=F(t)的二维图形，t 没有表达出来，如何表达t 呢？时间是不能“加在”X偏转上的，只能把时间概念“转到”电压概念上才行。

若V=Kt线性关系成立，就把时间“转到”电压了，但随t 的增加电压会很大，同时会超出显示屏幕，不可实现。

最后选择锯齿波来兼顾而实现。

当把V=Kt “加在”X偏转上形成X 电场，与Y 电场共同影响电子轨迹(正交迭加) 来描述V=F(t)。

V=F(t)和V=Kt实际上是两个完全不相干电压信号，它们的时间t 也是不相干的，为了建立联系，示波器为此设置了辅助功能触发同步系统。

wWw.总之，围绕二维图形的建立，示波器面板设置了垂直Y 向调整功能，水平X 向(扫描) 调整功能，辅助功能触发同步系统三大区域。

按三大功能区域熟悉各按钮功能，就显得简单易懂易记。

1 示波器的结构示波器它由示波管、衰减放大输入系统、扫描信号发生器、触发同步系统和电源供给系统组成。

2 示波器显示波形的原理X 偏转板的作用是使光点水平运行，而Y 偏转板的作用是使光点垂直运动。

因此在X 偏转板上不加电压，而只有一个正弦信号加到Y 偏转板上时，在屏幕上我们只能看到一条竖直的亮线，当信号的频率足够小时，我们就能清晰地看到光点的运动过程——正弦振动。

当X 偏转板上的扫描信号完成m 个周期时，Y 偏转板上的正弦信号也刚好完成n 个周期，那么接下去屏幕上的光点就会重复以前的轨迹运动，我们就能看到稳定的图形。
