示波器校准器操作规程

示波器如何校正波器校准步骤————————————————————————————————作者：————————————————————————————————日期：示波器如何校正?示波器校准步骤示波器与其它仪器一样（如万用表等），在使用之前都必需要先对其进行校正。

而所谓对示波器的校正，是将示波器的原来波形在测试之前正确调试出来。

也就是说，校正出来的波形要与示波器本身所设定的参数一致（这些参数通常会在校正的测试点标志出来）。

以GW GOS-602示波器为例(左图)：在其面板的左下角就是要求校正波形的参数，如电压值为2V、频率是1KHz等(右图)，就是要求示波器的校正波形（或正、余弦波、方波）的电压峰峰值为2V、频率为1KHz。

但示波器通常不能直接显示波形的频率，而是根据频率与周期的转换（T=1/f）来将频率化为周期，再用周期波表示频率（频率1KHz的等效周期为1mS）。

在校正波形过程中，为了方便观察波形，应首先将波形的中心位置调节好，这就要将输入之间的连接模态信号的开关拨到GND位置上(左下图)。

这时若正常接通电源，应该能够显出一条水平亮线；如果没有显示，那就要上下调节POSITION、DC BALT和INTER了。

其中，POSITION是波形上下调节按钮(中图)，DC BAL是水平亮线的中心调整，INTER是亮度调整，如果现出亮线不平衡（相对于X轴）时，则要用无感螺丝刀调节在FOCUS附近的TEACE ROTATION(右下图)，之后通过FOCUS的调节把会聚调至最佳状态。

第一步工作完成后，将GND转换为AC挡(图a)；在输入校正波形时，要把衰减或扩大按钮调到原始位置上，如果拨错了会严重影响被测波形数值的准确性；对输入踪道的选择，完全操纵在MODE选择键上(图b)；调试出来的波形如果是闪烁不定的，那就要考虑到同步功能键，即LEVEL（水平同步调节）(图C)和TRIG. ALT、ALT.CHOP(图d)。

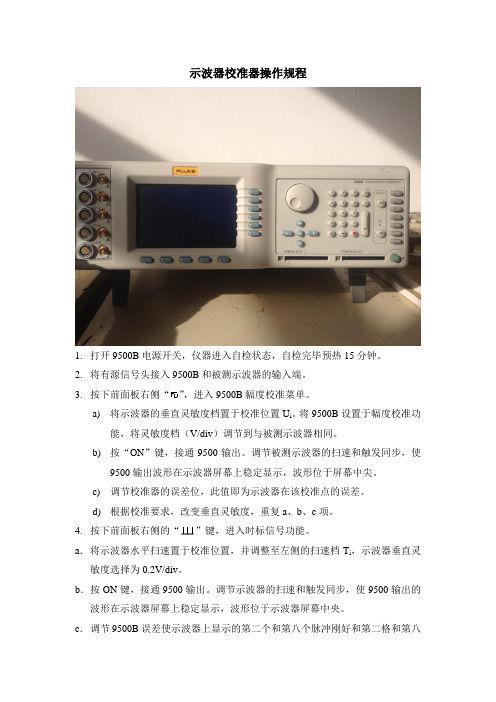

示波器校准器操作规程1.打开9500B电源开关，仪器进入自检状态，自检完毕预热15分钟。

2.将有源信号头接入9500B和被测示波器的输入端。

3.按下前面板右侧“”，进入9500B幅度校准菜单。

a)将示波器的垂直灵敏度档置于校准位置U i。

将9500B设置于幅度校准功能，将灵敏度档（V/div）调节到与被测示波器相同。

b)按“ON”键，接通9500输出。

调节被测示波器的扫速和触发同步，使9500输出波形在示波器屏幕上稳定显示，波形位于屏幕中尖。

c)调节校准器的误差位，此值即为示波器在该校准点的误差。

d)根据校准要求，改变垂直灵敏度，重复a、b、c项。

4.按下前面板右侧的“”键，进入时标信号功能。

a．将示波器水平扫速置于校准位置，并调整至左侧的扫速档T i，示波器垂直灵敏度选择为0.2V/div。

b．按ON键，接通9500输出。

调节示波器的扫速和触发同步，使9500输出的波形在示波器屏幕上稳定显示，波形位于示波器屏幕中央。

c．调节9500B误差使示波器上显示的第二个和第八个脉冲刚好和第二格和第八格对齐。

误差值即为示波器在该校准点的误差。

5.按下前面板右侧的“”键，进入快沿信号菜单。

a．将有源信号头接至示波器需要校准的通道的输入端，将用作触发通道的有源信号头或触发信号电缆接至示波器的外触发输入端。

b．将示波器垂直灵敏度档置于校准位置U i，将水平灵敏度打至最高档。

c．记下波形在10%~90%变化的时间t1，记下9500快沿时间t2。

d．通过计标确定示波器在该量程的快沿t r。

6．检定完毕，关闭仪器的电源开关。

把标准器放回原位。

示波器探头校准规范使用的技术要求指标：电压衰减误差应小于±5% ，频带宽度大于30MHz1.外观检查。

被检100:1示波器探头外观应完整无损，有无接触不良现象。

2.电压衰减校准。

2.1.将数字示波器与校准仪通过100：1探头相连接好。

2.2.设置数字示波器增益控制旋钮校准位置，置示波器校准仪脉冲输出方式，使显示波形与数字示波器的刻度相对应（数字示波器输入幅度衰减应设置在100：1状态），此时，调节“V”误差旋钮，直到脉冲的上下基线与示波器水平刻度完全重合，读出示波器校准仪表头误差读数。

2.4.误差应小于±5%。

3.频带宽度的校准4.1.将示波器与合成信号发生器通过100:1探头连接好。

4.2.合成信号发生器输出频率置100KHz调节输出电压，使示波器屏幕显示高度为Ho为检验工作的80%左右（通常为6div）。

4.3.保持发生器输出电压不变，均匀地改变发生器的频率，记下各频率点的波形高度Hi，则频带宽度下降的dB数，（频带宽度下降的dB数=20lgHi/Ho （dB））。

其中：Hi─各频率点显示的幅度高度。

Ho─基准频率点显示幅度的高度。

4.4.当合成信号发生器的频率向示波器上限频率继续升高时，显示高度下降为0.707Ho（即4.2div）时对应的频率为100:1示波器探头带宽实测值，应大于30MHz。

6.校准条件6.1.环境温度：（20±5）℃6.2.相对湿度：≤80%7. 标准器具：7.1.示波器校准仪型号：S06 机身编号：080477.2合成信号发生器型号：6061A 机身编号：9646914数字示波器型号：HP-54600B 机身编号：384210268.校准结果的处理和校准周期8.2.经校准合格的100：1示波器探头，发给校准证书，并在机身上加贴校准合格证标识；校准有部分超差，给准用证，并注明准用范围；不合格的贴上“禁止使用”标识。

注：本校准规范只适用于本公司内部计量校准工作（适用于HP9258、P5100、PM9100/191等型号）。

示波器如何校正波器校准步骤示波器是一种用来测量电压信号的仪器，对于正确的测量结果，需要经过校准。

下面是示波器校准的一般步骤。

1.准备工作：首先要确认示波器所使用的校准源是可靠和准确的，如使用校准针尖（calibration probe）或校准信号发生器。

检查校准源是否处于良好工作状态。

2.调整垂直设置：将示波器连接到校准源上，调整垂直放大或灵敏度控制器，直到显示上下间距与校准源信号的幅度一致。

确保示波器的垂直放大倍数或灵敏度与校准源信号的幅度一致。

3.调整水平设置：将示波器的水平控制旋钮调整到合适的位置，用以实现正确的时间测量。

可以使用校准信号观察到示波器的显示并调节水平设置直到显示波形与已知频率文书的时间基准一致。

4.调整触发设置：通过校准源发送测试信号，观察触发灵敏度和触发源设置是否正确。

调整触发灵敏度控制以确保示波器能够稳定地锁定信号的起始位置。

5.校准电压测量：配置示波器为测量信号的峰值或平均值。

发送各种已知电压的波形到示波器上，观察示波器的读数并与测试信号源进行比较。

使用校准功能或调整电压偏移量来准确测量电压。

6.校准频率测量：发送各种已知频率的方波或脉冲信号到示波器，观察示波器的频率读数并与测试信号源进行比较。

调整示波器设置或使用校准功能来准确测量频率。

7.校准时间测量：使用已知稳定频率的信号源，将示波器配置为测量时间间隔或脉冲宽度。

观察示波器的时间读数并与测试信号源进行比较。

调整示波器设置或使用校准功能来准确测量时间。

8.其它校准：根据示波器的功能，进行其它可能的校准，如校准示波器的垂直偏移、水平偏移、频谱分析等等。

9.校准记录和认证：在完成校准过程后，应记录校准数据及结果，并得到相关部门的认证或授权。

校准记录是示波器维护和使用过程中的重要参考资料，同时也是符合相关质量认证要求的必要文件。

示波器的校准过程可以保证测量的准确性，并提供可靠的测量结果。

为了确保示波器的准确性，建议定期对示波器进行校准，并根据需要进行校准调整。

示波器操作规程(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--示波器操作规程产品名称：示波器一、功能键说明：1、示波器面板功能键、钮的标示及作用（电源开关）：接通或关断整机输入电源。

2、FOCUS（聚焦）和ASTIG（辅助聚焦）：为套轴电位器，用于调整波形的清晰度。

3、ROTATION（扫描轨迹旋转控制）：调整此旋钮可以使光迹和座标水平线平行。

4、ILLUM（坐标刻度照明）：用于照亮内刻度坐标。

5、A/B INTEN（A/B亮度控制）：通常为套轴电位器，作用是调节A和B扫描光迹的亮度。

6、CAL （校正信号输出）：提供且从0电平开始的正向方波电压，用于校正示波器。

7、VOLTS/div（电压量程选择）：通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。

8、CH1和CH2（输入信号插座）：为示波器提供输入信号。

9、AC GND DC（输入耦合开关）：用于选择输入信号的耦合方式。

10、GRIG SEL（内同步选择）：按下此键，以CH1和CH2分别作为内同步信号源。

11、CH POL（信号倒相）：按下此键，输入信号倒相180°。

12、VERTICAL MODE（垂直工作方式选择）：分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。

13、POSITION（位移调节）：调节CH1和CH2输入信号0电平在屏幕的起始位置。

14、UNCAL（不校正指示）：当CH1和CH2电压量程微调不在校正位置时，对应的不校正指示灯点亮。

15、TIME（扫描时间调整）：外旋钮调节A扫描速度，内旋钮调节B扫描速度。

示波器如何校正?示波器校准步骤示波器与其它仪器一样（如万用表等），在使用之前都必需要先对其开展校正。

而所谓对示波器的校正，是将示波器的原来波形在测试之前正确调试出来。

也就是说，校正出来的波形要与示波器本身所设定的参数一致（这些参数通常会在校正的测试点标志出来）。

以GW GOS-602示波器为例(左图)：在其面板的左下角就是要求校正波形的参数，如电压值为2V、频率是1KHz等(右图)，就是要求示波器的校正波形（或正、余弦波、方波）的电压峰峰值为2V、频率为1KHz。

但示波器通常不能直接显示波形的频率，而是根据频率与周期的转换（T=1/f）来将频率化为周期，再用周期波表示频率（频率1KHz的等效周期为1mS）。

在校正波形过程中，为了方便观察波形，应首先将波形的中心位置调节好，这就要将输入之间的连接模态信号的开关拨到GND位置上(左下列图)。

这时若正常接通电源，应该能够显出一条水平亮线；如果没有显示，那就要上下调节POSITION、DC BALT 和INTER了。

其中，POSITION是波形上下调节按钮(中图)，DC BAL是水平亮线的中心调整，INTER是亮度调整，如果现出亮线不平衡（相对于X轴）时，则要用无感螺丝刀调节在FOCUS附近的TEACE ROTATION(右下列图)，之后通过FOCUS的调节把会聚调至最正确状态。

第一步工作完成后，将GND转换为AC挡(图a)；在输入校正波形时，要把衰减或扩大按钮调到原始位置上，如果拨错了会严重影响被测波形数值的准确性；对输入踪道的选择，完全操纵在MODE选择键上(图b)；调试出来的波形如果是闪烁不定的，那就要考虑到同步功能键，即LEVEL（水平同步调节）(图C)和TRIG. ALT、ALT.CHOP(图d)。

图a 图b 图c 图d而通常需要校正的主要是电压峰峰值和周期数的调节，这也是我们对波形的测试内容。

这些调节由按钮VOLTS/DIV、TIME/DIV、SWP.VAR，VOLTS/DIV共同配合完成，各按钮上的标志指向哪一个数值，表示这一数值就是显示屏的坐标轴上每一格的单位数值。

数字示波器操作规范一、目的为了保证示波器使用的准确性，减少人为误差，简单操作安誉公司基本用到的功能。

二、范围适用于示波器。

三、操作前准备1.打开电源开关，预热5分钟。

2.接上探头。

四、操作步骤1基本步骤A.调整示波器参数及探头，以达到方便测量待测信号为准。

B.将调整好通道的探头连接到被测信号上。

C.进一步调整示波器，以达到最佳测量效果。

2.简单操作安誉公司基本用到的功能（在此以TDS2012示波器为例）A.自动设置，请按如下步骤操作：a.将探头菜单衰减系数设定为10X，并将探头上的开关设定为10X。

b.将通道1的探头连接到被测信号上。

c.按下AUTO(自动设置)按钮。

示波器将自动设置使波形显示达到最佳。

在此基础上，可以进一步调节垂直、水平档位，直至波形的显示符合要求。

B.进行自动测量示波器可对大多数信号进行自动测量。

测量信号频率和峰峰值，请按如下步骤操作：a.测量峰峰值按下MEASURE按钮以显示自动测量菜单。

按下1号菜单操作键以选择信源CH1。

按下2号菜单操作键选择测量类型：电压测量。

在电压测量弹出菜单中选择测量参数：峰峰值。

此时，可以在屏幕左下角发现峰峰值的显示。

b.测量频率按下3号菜单操作键选择测量类型：时间测量。

在时间测量弹出菜单中选择测量参数：频率。

此时，可以在屏幕的下方发现频率的显示。

注意：测量结果在屏幕上的显示会因被测信号的变化而改变。

五、异常处理1.操作中发生异常情形应立刻拿开探测头，等待示波器自动恢复，如不恢复，反馈设备管理员。

六、注意事项1.请勿把仪器存储或放置在液晶显示器会长时间受到直接日照的地方。

2.请勿让喷雾剂、液体和溶剂沾到仪器或探头上，以免损坏仪器或探头。

3.使用时请带静电坏。

七、清洁保养1.清洁前，注意断开电源。

2.请用质地柔软的布擦拭仪器和探头外部的灰尘。

清洁液晶显示屏时，注意不要划伤透明的LCD保护屏3.禁止用任何腐蚀性的化学清洗剂，以免损坏仪器或探头。

示波器操作规程一、引言示波器是一种用于测量和显示电信号波形的仪器，广泛应用于电子、通信、计算机等领域。

为了确保示波器的正确操作和保护设备，制定本操作规程。

二、安全注意事项1. 在操作示波器之前，必须确保设备的电源接地良好，以防止电击事故发生。

2. 在更换测量电路或接线之前，必须先关闭示波器，并断开电源。

3. 在测量高电压信号时，必须使用绝缘手套和绝缘工具，确保人身安全。

4. 禁止将示波器暴露在潮湿、高温或有腐蚀性气体的环境中。

5. 禁止在示波器上放置杂物，以免影响散热和正常运行。

三、示波器操作步骤1. 打开示波器电源，并等待设备完全启动。

2. 根据需要选择合适的探头，并连接到示波器的输入端口。

确保探头的接地夹具接触良好。

3. 调整示波器的水平控制，使波形在屏幕上居中显示。

4. 根据需要选择合适的时间基准和垂直增益，以便观察到清晰的波形。

5. 调整触发控制，使波形稳定并居中显示在屏幕上。

6. 使用光标功能进行测量，如峰峰值、频率、占空比等。

7. 如需捕获并保存波形，可使用示波器的存储功能，并将数据导出到计算机或其他存储介质中。

8. 在使用完示波器后，先关闭示波器，再切断电源。

四、常见故障处理1. 如果示波器无法启动或显示异常，首先检查电源和电源线是否正常连接。

2. 如果波形显示不清晰或扭曲，可以尝试更换探头或调整垂直增益。

3. 如果示波器无法稳定触发，可以尝试调整触发电平或选择合适的触发源。

4. 如果示波器频繁出现故障，建议联系售后服务或专业维修人员进行检修。

五、维护保养1. 定期清洁示波器的外壳和屏幕，使用干净柔软的布擦拭，避免使用有机溶剂。

2. 定期检查示波器的连接线和探头，确保其良好的接触和工作状态。

3. 避免长时间暴露在阳光直射下，以防止设备老化和损坏。

4. 定期校准示波器，以确保测量结果的准确性和可靠性。

六、总结本操作规程详细介绍了示波器的安全注意事项、操作步骤、常见故障处理和维护保养方法。
