受电弓的工作原理
受电弓是电力机车和城市轨道交通中常用的接触电流设备，它能够从供电系统中获取电能并传递给牵引装置，驱动车辆运行。
以下是受电弓的工作原理：
1. 受电弓的基本构造：受电弓通常由导电材料制成，如铜、铝合金等。
它由支撑结构、弹簧、导电杆和弓头等部分组成。
支撑结构用于连接和固定受电弓于车顶，弹簧可以保持受电弓与供电线之间的压力，导电杆和弓头则用于接触供电线。
2. 弹簧的作用：由于供电线形状和高度可能存在变化，弹簧的作用是使受电弓始终能够与供电线保持良好的接触，确保电流传递的可靠性。
3. 受电弓与供电线的接触：当车辆移动时，受电弓通过导电杆和弓头与供电线接触。
供电线通常被安装在供电系统的悬挂装置上，以便能够支撑受电弓的重量。
4. 电流传递：供电线中通过电流，当受电弓接触到供电线时，电流从供电线经由受电弓传递到车辆的牵引装置。
这样，车辆就可以获得所需的电能用于牵引和运行。
5. 受电弓的调整：受电弓需要根据供电线的高度和形状进行相应的调整，以确保良好的接触。
在车辆行驶过程中，受电弓可能会在弹簧的作用下自动调整高度和角度，以适应变化的供电线。
总之，受电弓通过与供电线的接触，从供电系统中获取电能并将其传递给车辆的牵引装置，实现车辆的运行。
同时，受电弓需要根据供电线的高度和形状进行适当的调整，以确保可靠的电流传递。

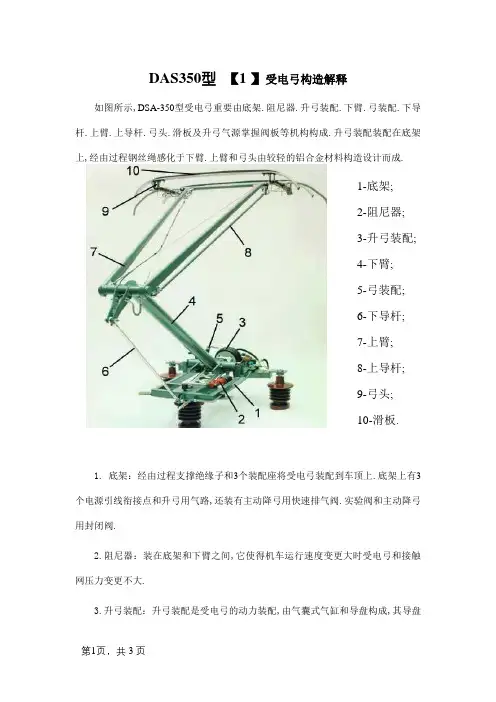

DAS350型 【1 】受电弓构造解释如图所示,DSA-350型受电弓重要由底架.阻尼器.升弓装配.下臂.弓装配.下导杆.上臂.上导杆.弓头.滑板及升弓气源掌握阀板等机构构成.升弓装配装配在底架上,经由过程钢丝绳感化于下臂.上臂和弓头由较轻的铝合金材料构造设计而成.1. 底架：经由过程支撑绝缘子和3个装配座将受电弓装配到车顶上.底架上有3个电源引线衔接点和升弓用气路,还装有主动降弓用快速排气阀.实验阀和主动降弓用封闭阀.2.阻尼器：装在底架和下臂之间,它使得机车运行速度变更大时受电弓和接触网压力变更不大.3.升弓装配：升弓装配是受电弓的动力装配,由气囊式气缸和导盘构成,其导盘1-底架; 2-阻尼器; 3-升弓装配; 4-下臂; 5-弓装配; 6-下导杆; 7-上臂; 8-上导杆; 9-弓头; 10-滑板.经由过程钢索衔接鄙人臂钢索轨道上,进气时气囊胀大,推进导盘向其前方活动,导盘和钢索轨道间拉紧的钢索带动下臂绕轴向上迁移转变,受电弓升起.排气时气囊式气缸回缩,受电弓降弓.4.下臂为钢管支撑受电弓重量,传递升弓力矩,其长度决议了受电弓的工作高度.其一端固定在底架上,另一端经由过程搭钮和上臂相连.其上设有钢索导轨,经由过程钢索和升弓装配相连,升弓装配带动下臂绕轴迁移转变.其内有空气管路,经由过程管接头和软管衔接,作为主动降弓装配气的路.5.弓装配：在受电弓落弓时起防护弓头的感化.6.下导杆分离接在上臂一端和底架上,用于调剂最大升弓高度和滑板活动轨迹.7.上臂为铝合金框架,用于支承弓头重量,传递向上压力,包管受电弓工作高度.8.上导杆一端接鄙人臂,另一端接在弓头支架的幅板下方,其感化是调剂滑板在各活动高度均处于程度地位.9.弓头：弓头装配在受电弓框架的顶端,直接与接触网接触,汇集电流.它重要由滑板座.幅滑板.4个拉伸弹簧.2个横向弹簧及其从属装配构成,如下图.两个滑板座与两个幅板相连,构成相对牢固的弓头支架.弓头支架垂悬在4个拉簧下方,两个横向弹簧装配在弓头和上臂间,滑板装配在弓头支架上.这种构造使滑板在机车运行偏向上移动灵巧,并且可以或许缓冲各偏向上的冲击,达到呵护滑板的目标.10.滑板中有气腔,同有紧缩空气,假如滑板消失磨损到限或断裂时,主动降弓装配产生感化,受电弓会敏捷主动降下.改换滑板后,要从新启动主动降弓装配.搭钮机构：由两个四搭钮机构构成.下部四搭钮机构由下臂.上臂的T形部分.推杆和底架构成,其感化是当下臂迁移转变角Φ角时使弓头上升或降低并保持其活动轨迹根本上为一铅垂线.上部四搭钮机构由上臂框架部分.弓头导杆及弓头支架构成,其感化是使滑板在全部活动高度保持程度状况.。
受电弓的结构组成
受电弓是电气化铁路中用于传输电能的装置，它位于列车车顶的车顶架上，通过接触电力线路来实现电力传输。
受电弓结构复杂，由多个部件组成。
下面将详细介绍受电弓的结构组成。
1.接触线夹：受电弓的接触线夹用于固定接触线，在传导电能的同时保证与接触线的良好接触。
2.接触弓杆：接触弓杆位于受电弓的前部，是负责接触接触线并传导电能的重要部件。
接触弓杆通常由碳纤维制成，具有弹性和导电性能。
3.铰链装置：铰链装置负责连接接触弓杆和受电弓的车顶架，使受电弓能够沿着电力线路的弧度进行运动。
4.伸缩机构：伸缩机构使接触弓能够在不同高度的接触线下作业。
它通常由升降器、拉杆和压杆组成，通过改变拉杆的长度来实现接触弓的伸缩。
5.真空断路器：真空断路器用于在受电弓进入或离开电力线路时断开或连接电路，以保证列车的正常运行。
6.小齿轮传动装置：小齿轮传动装置负责将电动机的转动传递给伸缩机构，以实现接触弓的伸缩操作。
7.内导电触头：内导电触头位于接触弓的前部，与接触线直接接触，负责传导电能。
8.外导电触头：外导电触头位于接触弓的后部，与接触线直接接触，负责传导电能。
9.弹簧：受电弓中有多个弹簧起到支撑和保持受电弓的作用，保证接
触弓与接触线之间良好的接触。
10.连杆：连杆负责将电动机的转动传递给伸缩机构和其他功能装置，实现受电弓的各种操作。
以上是受电弓的结构组成的简要介绍。
受电弓的设计和使用需要保证
稳定性和高度可靠性，以确保长时间的电力传输和铁路安全运营。
实际的
受电弓结构可能会有一些变化和调整，以适应不同的列车和电力线路要求。
受电弓一．受电弓的组成电力牵引机车从接触网取得电能的电气设备，安装在机车或动车车顶上。
受电弓可分单臂弓和双臂弓两种，均由滑板、上框架、下臂杆(双臂弓用下框架)、底架、升弓弹簧、传动气缸、支持绝缘子等部件组成。
二．受电弓的作用底架:底架由封闭的矩形空心钢管焊接而成。
底架上装有以下部件:支撑下支架轴承座,土支架及下支架缓冲垫,运输挂钩,降弓后支撑弓头的支撑弹簧,升弓装置,连接杆,气,降弓机构,绝缘子,高压连接板,休息位置指示器,锁钩支撑座,气动设备。
下支架:下支架由无缝钢管焊接而成,其底板位于底架上。
下支架上装有以下部件:装有升马装置钢绳驱动的凸轮,气动降弓机构驱动的杠杆,平行导杆减震器,上支架安装座。
上支架:上支架为无缝铝管的焊接结构,十字形钢缆连接结构使框架具有定的横向稳定性。
上支架装有以下部件:弓头,连接杆,减振器,上升限位装置,受电头支撑轴。
连接杆:连接杆由一根用碳钢圆管制成的连接管和两个分别带有左旋及右施螺纹的轴承座和两套绝缘轴承组成。
通过转动连接管,可调节和微调受电弓的几何形状。
弓头:弓头安装在一根位于上支架上的轴上,叶片弹簧用于悬承被固定在托架盆内的集电板。
平行导向滑环确保碳滑板与接触网的平行工作。
每个碳滑板的单个悬承可实现最大的接触特性,将磨损尽量减至最小。
悬承架在水平和竖直力异常大时保护弓头的吐片弹簧,防止其毁坏。
整体的平衡使得弓头能够在按触网上自由转动。
平行导杆:当受电弓进行开弓或降弓时,平行导杆可防止弓头失稳翻转。
开弓装置:受电弓通过驱动弹簧的作用升起并对接触网施加压力。
开弓机构通过驱动钢缆和安装在下支架上的凸轮动作。
液压减震器:液压减振器通过上支架、下支架之间的减振器实现振荡衰减。
它保证了碳滑板和按触网之间的良好接触。
减振器适合的工作温度在-40至80摄氏度之间。
气动降弓机构:受电弓降弓是依靠固定在底架和下支架的杠杆之间气动降弓机构来完成,受电弓下降通过装在气压缸里的压缩弹簧实现,通过下支架上的触发臂上的话塞和活塞村起作用,如果气缸受到压缩空气的压力,则压缩弹黄会被活塞压缩,此时受电弓可开弓.升弓和降弓时间通过两个节流阀进行调节。
受电弓原理介绍Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】第三节受电弓原理介绍受电弓主要功能是从额定电压DC1500V接触网上获取电源，向整个列车电气系统供电，同时还通过列车的再生制动系统将列车的动能转换为电能回馈给接触网供给其它在线列车的使用，起到双向传递枢纽的作用。
受电弓在刚性接触网和柔性接触网的线路上均能适用，在整个车辆速度范围内，受电弓有良好的动力学特性能，能够保证在各种轨道和速度下与接触网具有良好的接触状态和接触稳定性。
它在气路上的特别设计保证了它降弓时有明显的迅速下降和平稳下降两个阶段。
B2型车采用的是SBF920型单臂式受电弓。
（1）受电弓结构图10 SBF920型单臂式受电弓结构示意图单臂式受电弓主要特性有：重量轻，设计简单，维护少，卓越的接触性能以及安全的操作。
底架：底架由封闭的矩形空心钢管焊接而成。
底架上装有以下部件：支撑下支架轴承座，上支架及下支架缓冲垫，运输挂钩，降弓后支撑弓头的支撑弹簧，升弓装置，连接杆，气动降弓机构，绝缘子，高压连接板，休息位置指示器，锁钩支撑座，气动设备。
下支架：下支架由无缝钢管焊接而成，其底板位于底架上。
下支架上装有以下部件：装有升弓装置钢绳驱动的凸轮，气动降弓机构驱动的杠杆，平行导杆，减震器，上支架安装座。
上支架：上支架为无缝铝管的焊接结构，十字形钢缆连接结构使框架具有一定的横向稳定性。
上支架装有以下部件：弓头，连接杆，减振器，上升限位装置，受电头支撑轴。
连接杆：连接杆由一根用碳钢圆管制成的连接管和两个分别带有左旋及右旋螺纹的轴承座和两套绝缘轴承组成。
通过转动连接管，可调节和微调受电弓的几何形状。
弓头：弓头安装在一根位于上支架上的轴上，叶片弹簧用于悬承被固定在托架盒内的集电板。
平行导向滑环确保碳滑板与接触网的平行工作。
每个碳滑板的单个悬承可实现最大的接触特性，将磨损尽量减至最小。
悬承架在水平和竖直力异常大时保护弓头的叶片弹簧，防止其毁坏。
第三节受电弓原理介绍受电弓主要功能是从额定电压DC1500V接触网上获取电源，向整个列车电气系统供电，同时还通过列车的再生制动系统将列车的动能转换为电能回馈给接触网供给其它在线列车的使用，起到双向传递枢纽的作用。
受电弓在刚性接触网和柔性接触网的线路上均能适用，在整个车辆速度范围内，受电弓有良好的动力学特性能，能够保证在各种轨道和速度下与接触网具有良好的接触状态和接触稳定性。
它在气路上的特别设计保证了它降弓时有明显的迅速下降和平稳下降两个阶段。
B2型车采用的是SBF920型单臂式受电弓。
1）受电弓结构图10SBF920型单臂式受电弓结构示意图单臂式受电弓主要特性有：重量轻，设计简单，维护少，卓越的接触性能以及安全的操作。
底架：底架由封闭的矩形空心钢管焊接而成。
底架上装有以下部件：支撑下支架轴承座，上支架及下支架缓冲垫，运输挂钩，降弓后支撑弓头的支撑弹簧升弓装置，连接杆，气动降弓机构，绝缘子，高压连接板，休息位置指示器，锁钩支撑座，气动设备。
下支架：下支架由无缝钢管焊接而成，其底板位于底架上。
下支架上装有以下部件：装有升弓装置钢绳驱动的凸轮，气动降弓机构驱动的杠杆，平行导杆，减震器，上支架安装座。
上支架：上支架为无缝铝管的焊接结构，十字形钢缆连接结构使框架具有一定的横向稳定性。
上支架装有以下部件：弓头，连接杆，减振器，上升限位装置，受电头支撑轴。
连接杆：连接杆由一根用碳钢圆管制成的连接管和两个分别带有左旋及右旋螺纹的轴承座和两套绝缘轴承组成。
通过转动连接管，可调节和微调受电弓的几何形状。
弓头：弓头安装在一根位于上支架上的轴上，叶片弹簧用于悬承被固定在托架盒内的集电板。
平行导向滑环确保碳滑板与接触网的平行工作。
每个碳滑板的单个悬承可实现最大的接触特性，将磨损尽量减至最小。
悬承架在水平和竖直力异常大时保护弓头的叶片弹簧，防止其毁坏。
整体的平衡使得弓头能够在接触网上自由转动。
平行导杆:当受电弓进行升弓或降弓时，平行导杆可防止弓头失稳翻转。
DAS350型 受电弓结构说明
如图所示，DSA-350型受电弓主要由底架、阻尼器、升弓装置、下臂、弓装配、下导杆、上臂、上导杆、弓头、滑板及升弓气源控制阀板等机构组成。
升弓装置安装在底架上，通过钢丝绳作用于下臂。
上臂和弓头由较轻的铝合金材料结构设计而成。
1. 底架：通过支持绝缘子和3个安装座将受电弓安装到车顶上。
底架上有3个电源引线连接点和升弓用气路，还装有自动降弓用快速排气阀、试验阀和自动降弓用关闭阀。
2.阻尼器：装在底架和下臂之间，它使得机车运行速度变化大时受电弓和接触网压力变化不大。
3.升弓装置：升弓装置是受电弓的动力装置，由气囊式气缸和导盘组成，其导盘通过钢索连接在下臂钢索轨道上，进气时气囊胀大，推动导盘向其前方运动，导盘和钢索轨道间拉紧的钢索带动下臂绕轴向上转动，受电弓升起。
排气时气囊式气缸回缩，受电弓降弓。
4.下臂 为钢管支撑受电弓重量，传递升弓力矩，其长度决定了受电弓的工作高度。
其一端固定在底架上，另一端通过铰链和上臂相连。
其上设有钢索导轨，通过钢索和升弓装置相连，升弓装置带动下臂绕轴转动。
其内有空气管路，通过管接头和软管连接，作为自动降弓装置气的路。
1-底架； 2-阻尼器； 3-升弓装置； 4-下臂； 5-弓装配； 6-下导杆； 7-上臂； 8-上导杆； 9-弓头； 10-滑板。
5.弓装配：在受电弓落弓时起防护弓头的作用。
6.下导杆分别接在上臂一端和底架上，用于调整最大升弓高度和滑板运动轨迹。
7.上臂为铝合金框架，用于支承弓头重量，传递向上压力，保证受电弓工作高度。
8.上导杆一端接在下臂，另一端接在弓头支架的幅板下方，其作用是调整滑板在各运动高度均处于水平位置。
9.弓头：弓头安装在受电弓框架的顶端，直接与接触网接触，汇集电流。
它主要由滑板座、幅滑板、4个拉伸弹簧、2个横向弹簧及其附属装置组成，如下图。
两个滑板座与两个幅板相连，组成相对坚固的弓头支架。
弓头支架垂悬在4个拉簧下方，两个横向弹簧安装在弓头和上臂间，滑板安装在弓头支架上。
这种结构使滑板在机车运行方向上移动灵活，而且能够缓冲各方向上的冲击，达到保护滑板的目的。
10.滑板中有气腔，同有压缩空气，如果滑板出现磨损到限或断裂时，自动降弓装置发生作用，受电弓会迅速自动降下。
更换滑板后，要重新启动自动降弓装置。
铰链机构：由两个四铰链机构组成。
下部四铰链机构由下臂、上臂的T形部分、推杆和底架组成，其作用是当下臂转动角Φ角时使弓头上升或下降并保持其运动轨迹基本上为一铅垂线。
上部四铰链机构由上臂框架部分、弓头导杆及弓头支架组成，其作用是使滑板在整个运动高度保持水平状态。
