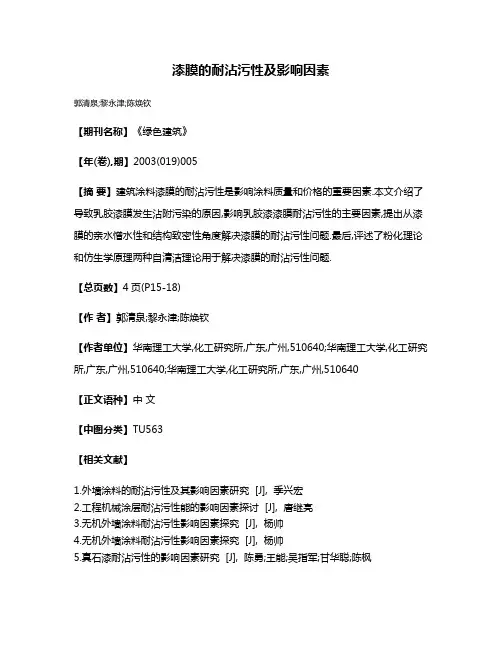

漆膜耐沾污性

漆膜的耐沾污性及影响因素
郭清泉;黎永津;陈焕钦
【期刊名称】《绿色建筑》
【年(卷),期】2003(019)005
【摘要】建筑涂料漆膜的耐沾污性是影响涂料质量和价格的重要因素.本文介绍了导致乳胶漆膜发生沾附污染的原因,影响乳胶漆漆膜耐沾污性的主要因素,提出从漆膜的亲水憎水性和结构致密性角度解决漆膜的耐沾污性问题.最后,评述了粉化理论和仿生学原理两种自清洁理论用于解决漆膜的耐沾污性问题.
【总页数】4页(P15-18)
【作者】郭清泉;黎永津;陈焕钦
【作者单位】华南理工大学,化工研究所,广东,广州,510640;华南理工大学,化工研究所,广东,广州,510640;华南理工大学,化工研究所,广东,广州,510640
【正文语种】中文
【中图分类】TU563
【相关文献】
1.外墙涂料的耐沾污性及其影响因素研究 [J], 季兴宏
2.工程机械涂层耐沾污性能的影响因素探讨 [J], 唐继亮
3.无机外墙涂料耐沾污性影响因素探究 [J], 杨帅
4.无机外墙涂料耐沾污性影响因素探究 [J], 杨帅
5.真石漆耐沾污性的影响因素研究 [J], 陈勇;王能;吴指军;甘华聪;陈枫
因版权原因，仅展示原文概要，查看原文内容请购买。

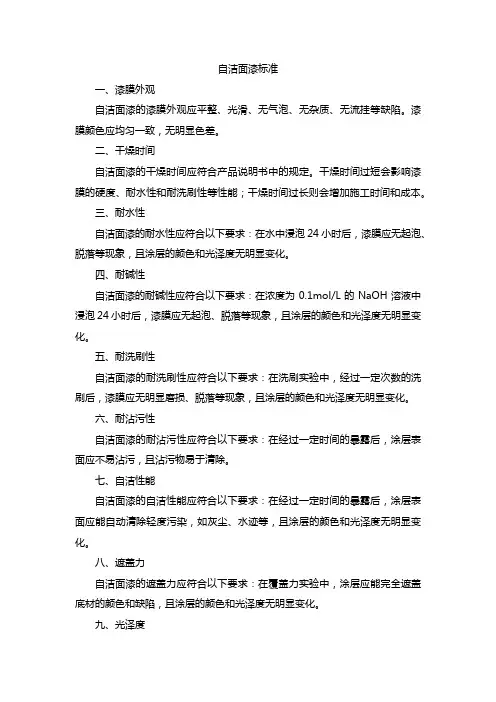

自洁面漆标准
一、漆膜外观
自洁面漆的漆膜外观应平整、光滑、无气泡、无杂质、无流挂等缺陷。

漆膜颜色应均匀一致，无明显色差。

二、干燥时间
自洁面漆的干燥时间应符合产品说明书中的规定。

干燥时间过短会影响漆膜的硬度、耐水性和耐洗刷性等性能；干燥时间过长则会增加施工时间和成本。

三、耐水性
自洁面漆的耐水性应符合以下要求：在水中浸泡24小时后，漆膜应无起泡、脱落等现象，且涂层的颜色和光泽度无明显变化。

四、耐碱性
自洁面漆的耐碱性应符合以下要求：在浓度为0.1mol/L的NaOH溶液中浸泡24小时后，漆膜应无起泡、脱落等现象，且涂层的颜色和光泽度无明显变化。

五、耐洗刷性
自洁面漆的耐洗刷性应符合以下要求：在洗刷实验中，经过一定次数的洗刷后，漆膜应无明显磨损、脱落等现象，且涂层的颜色和光泽度无明显变化。

六、耐沾污性
自洁面漆的耐沾污性应符合以下要求：在经过一定时间的暴露后，涂层表面应不易沾污，且沾污物易于清除。

七、自洁性能
自洁面漆的自洁性能应符合以下要求：在经过一定时间的暴露后，涂层表面应能自动清除轻度污染，如灰尘、水迹等，且涂层的颜色和光泽度无明显变化。

八、遮盖力
自洁面漆的遮盖力应符合以下要求：在覆盖力实验中，涂层应能完全遮盖底材的颜色和缺陷，且涂层的颜色和光泽度无明显变化。

九、光泽度
自洁面漆的光泽度应符合以下要求：在光泽度实验中，涂层的光泽度应符合设计要求，且涂层的颜色和光泽度无明显变化。

十、附着力
自洁面漆的附着力应符合以下要求：在附着力实验中，涂层应与底材紧密结合，无起皮、脱落等现象。

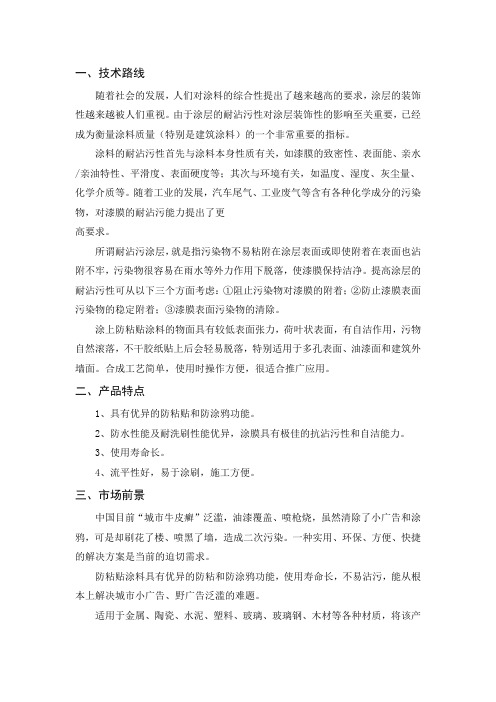

一、技术路线随着社会的发展，人们对涂料的综合性提出了越来越高的要求，涂层的装饰性越来越被人们重视。

由于涂层的耐沾污性对涂层装饰性的影响至关重要，已经成为衡量涂料质量（特别是建筑涂料）的一个非常重要的指标。

涂料的耐沾污性首先与涂料本身性质有关，如漆膜的致密性、表面能、亲水/亲油特性、平滑度、表面硬度等；其次与环境有关，如温度、湿度、灰尘量、化学介质等。

随着工业的发展，汽车尾气、工业废气等含有各种化学成分的污染物，对漆膜的耐沾污能力提出了更高要求。

所谓耐沾污涂层，就是指污染物不易粘附在涂层表面或即使附着在表面也沾附不牢，污染物很容易在雨水等外力作用下脱落，使漆膜保持洁净。

提高涂层的耐沾污性可从以下三个方面考虑：①阻止污染物对漆膜的附着；②防止漆膜表面污染物的稳定附着；③漆膜表面污染物的清除。

涂上防粘贴涂料的物面具有较低表面张力，荷叶状表面，有自洁作用，污物自然滚落，不干胶纸贴上后会轻易脱落，特别适用于多孔表面、油漆面和建筑外墙面。

合成工艺简单，使用时操作方便，很适合推广应用。

二、产品特点1、具有优异的防粘贴和防涂鸦功能。

2、防水性能及耐洗刷性能优异，涂膜具有极佳的抗沾污性和自洁能力。

3、使用寿命长。

4、流平性好，易于涂刷，施工方便。

三、市场前景中国目前“城市牛皮癣”泛滥，油漆覆盖、喷枪烧，虽然清除了小广告和涂鸦，可是却刷花了楼、喷黑了墙，造成二次污染。

一种实用、环保、方便、快捷的解决方案是当前的迫切需求。

防粘贴涂料具有优异的防粘和防涂鸦功能，使用寿命长，不易沾污，能从根本上解决城市小广告、野广告泛滥的难题。

适用于金属、陶瓷、水泥、塑料、玻璃、玻璃钢、木材等各种材质，将该产品均匀地涂刷在金属、水泥制品、木材、玻璃、石材表面后，面糊、107胶、不干胶等均无法粘住，或用手即可轻松揭掉，或短时间内风吹自行胶落。

油性记号笔、油笔、墨水、水墨喷刷大多数法吸附，或用普通抹布即可轻松清洁干净。

我公司研发的防粘贴涂料，拟在全市、全国乃至国外推广应用，从而最大限度地防止“牛皮癣”的产生，并大幅度降低后续治理“牛皮癣”的费用。

油漆涂料质量技术指标1.14.1 常用建筑油漆1. 1. 建筑常用油脂漆性能及适用范围见表1-135 。

建筑常用油脂漆性能及适用范围表1-135腔作势建筑常用树脂清漆性能及适用范围表1-1363. 建筑常用调合漆（不含油性调合漆）的性能及适用范围见表1-137 。

建筑常用调合漆（不含油性调合漆）性能及适用范围表1-1374. 建筑常用磁漆的性能及适用范围见表1-138 。

建筑常用磁漆性能及适用范围型号性能及适用范围表1-138名称续表1.14.2 建筑装饰涂料1. 合成树脂乳液内墙涂料的质量指标见表1-139 。

合成树脂乳液内墙涂料的质量指标表1-1392. 水溶性内墙涂料的质量指标见表1-140 。

3. 合成树脂乳液外墙涂料的质量指标见表1-141 。

水溶性内墙涂料的质量指标表1-140合成树脂乳液外墙涂料的质量表1-141 注：涂层耐温变性即为涂层耐冻融循环性。

4. 外墙无机建筑涂料的质量指标见表1-142 。

外墙无机建筑涂料的质量指标表1-142续表5. 溶剂型外墙涂料的质量指标见表1-143 。

溶剂型外墙涂料的质量指标表1-143项目在容器中的状态固体含量(%) 不小于细度( μ m)不大于施工性遮盖力( 白色及浅色) (g/ ㎡) 不大于颜色及外观指标搅拌均匀，无结块4545施工无困难140符合标准样板，在其色差范围内，表面项目耐水性(144h)耐碱性(24h)耐洗刷性( 次) 不小于耐沾污性(5 次循环)反射系数下降率(%) 不大于指标不起泡、不掉粉，允许轻微失光和变色不起泡、不掉粉，允许轻微失光和变色200015不起泡、不剥落、无平整干燥时间表干(h) 不大于2实干(h) 不大24于耐人工老化性(250h) 粉化( 级) 不大于变色( 级)不大于耐冻融循环性(10次)裂纹22不起泡、不剥落、无裂纹、无粉化6. 多彩内墙涂料的质量指标见表1-144 。

多彩内墙涂料的质量指标表1-144试验质量指标类别项目质量指标别在容器中的状态搅拌后呈均匀实干时间(h) 不大于24状态，涂膜外观与样本相比无明显粘度(25 ℃) KUB无结块差别法80～100耐水性[ 去离子水，(23不起泡，不掉粉，涂涂不挥发物含量(%)±2) ℃，96h]允许轻微失光和变料层不小于19耐碱性[ 饱和氢氧化色性性施工性钙溶液，(23 ±2) ℃]不起泡，不掉粉，能能贮存稳定性(0 ～喷涂无困难(48h)允许轻微失光和变30℃) ( 月)6色耐洗刷性( 次) 不小于3001.15 壁纸、胶粘剂1.15.1 聚氯乙烯壁纸1. 1. 壁纸的规格尺寸要求见表1-147 。

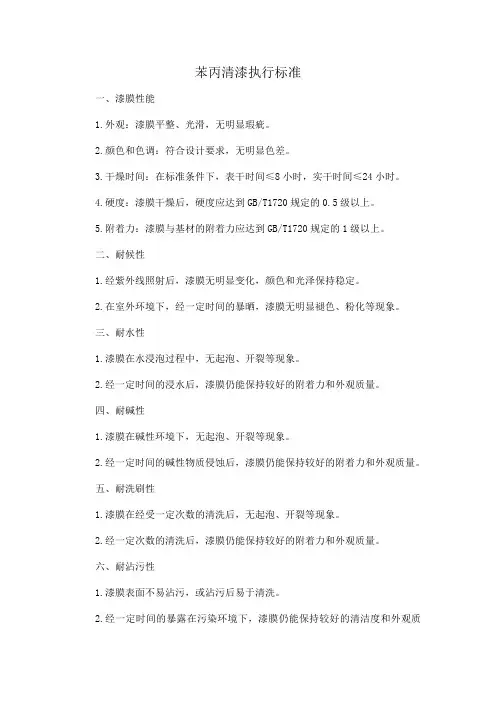

苯丙清漆执行标准一、漆膜性能1.外观：漆膜平整、光滑，无明显瑕疵。

2.颜色和色调：符合设计要求，无明显色差。

3.干燥时间：在标准条件下，表干时间≤8小时，实干时间≤24小时。

4.硬度：漆膜干燥后，硬度应达到GB/T1720规定的0.5级以上。

5.附着力：漆膜与基材的附着力应达到GB/T1720规定的1级以上。

二、耐候性1.经紫外线照射后，漆膜无明显变化，颜色和光泽保持稳定。

2.在室外环境下，经一定时间的暴晒，漆膜无明显褪色、粉化等现象。

三、耐水性1.漆膜在水浸泡过程中，无起泡、开裂等现象。

2.经一定时间的浸水后，漆膜仍能保持较好的附着力和外观质量。

四、耐碱性1.漆膜在碱性环境下，无起泡、开裂等现象。

2.经一定时间的碱性物质侵蚀后，漆膜仍能保持较好的附着力和外观质量。

五、耐洗刷性1.漆膜在经受一定次数的清洗后，无起泡、开裂等现象。

2.经一定次数的清洗后，漆膜仍能保持较好的附着力和外观质量。

六、耐沾污性1.漆膜表面不易沾污，或沾污后易于清洗。

2.经一定时间的暴露在污染环境下，漆膜仍能保持较好的清洁度和外观质量。

七、安全性1.苯丙清漆应符合国家相关安全标准，无有毒物质释放。

2.施工和使用过程中，应遵守相关安全操作规程，确保人员安全和环境安全。

八、环保要求1.苯丙清漆应采用环保型原材料，无有害物质排放。

2.在生产和施工过程中，应采取有效措施降低环境污染，符合国家环保法规要求。

九、施工要求1.施工前应对基材进行清理，保证表面干净、干燥、平整。

2.根据产品说明书要求，配制适量的涂料。

3.涂装过程中应控制涂层厚度、均匀度和平整度。

4.涂装完成后，应进行必要的养护和保护措施，防止人为污染和损坏。

5.在施工过程中，应注意安全操作和防护措施，避免事故发生。

6.对于不合理的涂装部分，应及时进行修补和重新涂装。

内墙乳胶漆施工中容易导致的问题及解决方法1。

起泡：由于漆膜局部失去附着力，与基材表面分离而鼓泡的现象。

可能的成因：＊在潮湿的基材上涂装油性或醇酸漆。

* 潮气通过外墙渗入到房间内（乳胶漆不易发生这种情况）。

＊乳胶漆干燥后不久,特别是表面预处理不够充分时，就暴露在露水、湿气或雨水中.解决方法:＊如果气泡未延续至基材：用刮铲和打磨除去气泡，然后再涂装内墙用优质100%纯丙乳胶漆。

* 如果气泡延续至基材：如果可能,除去潮气的来源.修补松动的填缝胶；考虑安装通风孔或排气扇。

按上述方法除去气泡，记住在涂装面漆前要打底。

2. 粘连：两个涂装表面被挤压在一起时，产生令人厌烦的粘在一起的现象（如门与框粘在一起）。

可能的成因:＊在关门或关窗前，漆膜的干燥时间不充分* 使用了劣质的半光或高光涂料。

解决方法：使用优质的半光或高光100%纯丙乳胶漆。

劣质乳胶漆的抗粘连性差,尤其是在温暖而潮湿的条件下.按照涂料包装上的说明确定干燥时间。

100%纯丙乳胶漆通常比乙烯基乳胶漆或醇酸或油性漆的早期抗压粘性好。

但是，随着时间的流逝，醇酸漆会有很好的抗压粘性。

滑石粉的使用可以减轻持久的粘性。

3。

磨光:当漆膜受到磨擦，洗刷或被物体擦碰后，光泽提高的现象。

可能的成因：* 在频繁过往的区域使用了平光漆，而在这些区域需要的是高光泽。

* 频繁的洗擦或局部清洗.＊物体（如家具）与墙面发生磨擦。

* 使用了耐沾污性和耐擦洗都很差的低档涂料（见乃沾污性差和耐擦洗性差）。

解决方法：在磨损严重，需要定期清洗的地方（如门、窗台和门框)使用优质乳胶漆。

因为这类涂料既有良好的耐久性又易于清洗。

在频繁过往的地方，选择半光或高光涂料,而不是平光涂料。

用软布、海绵和非研磨型清洁剂清洗表面；用清水冲洗干净。

4. 填缝胶破坏:添缝胶失去了初始的附着力和柔韧性,导致开裂和/或从涂装表面脱落的现象。

可能的成因：* 使用了劣质的填缝胶。

* 对特定用途选用的填缝胶类型不正确(例如:在长期接触水的地方或在移动频繁的基层上。

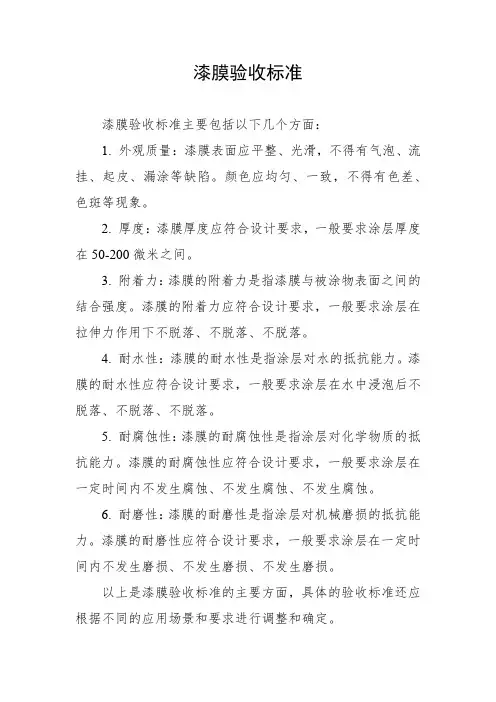

漆膜验收标准
漆膜验收标准主要包括以下几个方面：
1. 外观质量：漆膜表面应平整、光滑，不得有气泡、流挂、起皮、漏涂等缺陷。

颜色应均匀、一致，不得有色差、色斑等现象。

2. 厚度：漆膜厚度应符合设计要求，一般要求涂层厚度在50-200微米之间。

3. 附着力：漆膜的附着力是指漆膜与被涂物表面之间的结合强度。

漆膜的附着力应符合设计要求，一般要求涂层在拉伸力作用下不脱落、不脱落、不脱落。

4. 耐水性：漆膜的耐水性是指涂层对水的抵抗能力。

漆膜的耐水性应符合设计要求，一般要求涂层在水中浸泡后不脱落、不脱落、不脱落。

5. 耐腐蚀性：漆膜的耐腐蚀性是指涂层对化学物质的抵抗能力。

漆膜的耐腐蚀性应符合设计要求，一般要求涂层在一定时间内不发生腐蚀、不发生腐蚀、不发生腐蚀。

6. 耐磨性：漆膜的耐磨性是指涂层对机械磨损的抵抗能力。

漆膜的耐磨性应符合设计要求，一般要求涂层在一定时间内不发生磨损、不发生磨损、不发生磨损。

以上是漆膜验收标准的主要方面，具体的验收标准还应根据不同的应用场景和要求进行调整和确定。

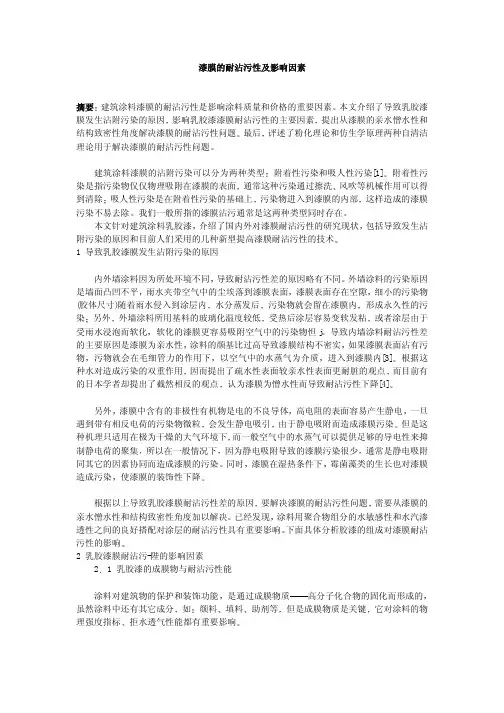

漆膜的耐沾污性及影响因素摘要建筑涂料漆膜的耐沾污性是影响涂料质量和价格的重要因素本文介绍了导致乳胶漆膜发生沾附污染的原因影响乳胶漆漆膜耐沾污性的主要因素提出从漆膜的亲水憎水性和结构致密性角度解决漆膜的耐沾污性问题最后评述了粉化理论和仿生学原理两种自清洁理论用于解决漆膜的耐沾污性问题建筑涂料漆膜的沾附污染可以分为两种类型附着性污染和吸人性污染[1]附着性污染是指污染物仅仅物理吸附在漆膜的表面通常这种污染通过擦洗风吹等机械作用可以得到清除吸人性污染是在附着性污染的基础上污染物进入到漆膜的内部这样造成的漆膜污染不易去除我们一般所指的漆膜沾污通常是这两种类型同时存在本文针对建筑涂料乳胶漆介绍了国内外对漆膜耐沾污性的研究现状包括导致发生沾附污染的原因和目前人们采用的几种新型提高漆膜耐沾污性的技术1 导致乳胶漆膜发生沾附污染的原因内外墙涂料因为所处环境不同导致耐沾污性差的原因略有不同外墙涂料的污染原因是墙面凸凹不平雨水夹带空气中的尘埃落到漆膜表面漆膜表面存在空隙细小的污染物(胶体尺寸)随着雨水侵入到涂层内水分蒸发后污染物就会留在漆膜内形成永久性的污染另外外墙涂料所用基料的玻璃化温度较低受热后涂层容易变软发粘或者涂层由于受雨水浸泡而软化软化的漆膜更容易吸附空气中的污染物怛j导致内墙涂料耐沾污性差的主要原因是漆膜为亲水性涂料的颜基比过高导致漆膜结构不密实如果漆膜表面沾有污物污物就会在毛细管力的作用下以空气中的水蒸气为介质进入到漆膜内[3]根据这种水对造成污染的双重作用因而提出了疏水性表面较亲水性表面更耐脏的观点而目前有的日本学者却提出了截然相反的观点认为漆膜为憎水性而导致耐沾污性下降[4]另外漆膜中含有的非极性有机物是电的不良导体高电阻的表面容易产生静电一旦遇到带有相反电荷的污染物微粒会发生静电吸引由于静电吸附而造成漆膜污染但是这种机理只适用在极为干燥的大气环境下而一般空气中的水蒸气可以提供足够的导电性来抑制静电荷的聚集所以在一般情况下因为静电吸附导致的漆膜污染很少通常是静电吸附同其它的因素协同而造成漆膜的污染同时漆膜在湿热条件下霉菌藻类的生长也对漆膜造成污染使漆膜的装饰性下降根据以上导致乳胶漆膜耐沾污性差的原因要解决漆膜的耐沾污性问题需要从漆膜的亲水憎水性和结构致密性角度加以解决已经发现涂料用聚合物组分的水敏感性和水汽渗透性之间的良好搭配对涂层的耐沾污性具有重要影响下面具体分析胶漆的组成对漆膜耐沾污性的影响2 乳胶漆膜耐沾污-陛的影响因素2 1 乳胶漆的成膜物与耐沾污性能涂料对建筑物的保护和装饰功能是通过成膜物质高分子化合物的固化而形成的虽然涂料中还有其它成分如颜料填料助剂等但是成膜物质是关键它对涂料的物理强度指标拒水透气性能都有重要影响(1)玻璃化温度乳胶漆是典型的以热塑性聚合物为基料的涂料在一定温度下热塑性聚合物的膜的硬度或粘度由聚合物的玻璃化温度(Tg)决定所以乳胶涂料成膜物质的玻璃化温度是影响漆膜耐沾污性的重要因素玻璃化温度上升硬度越高成膜物耐沾污性就越好这已经被许多实验所证实我国建筑涂料聚合物Tg设计一般在1025日本则要求Tg在3040权衡软硬单体比例适当选用功能单体可以综合其物理性能及价格[5](2)引入其它化合物进行改性这亦是提高成膜物耐沾污性重要措施之一例如近年来开发并逐渐推广的有机无机复合涂料采用硅溶胶与苯丙乳液或者水玻璃一苯丙乳液相配合无机基料可以提高漆膜致密度对填平补齐多孔隙的乳胶漆膜发挥作用因而漆膜的耐沾污性能得以提高这种漆因价格上升幅度小成为一类很有前途的外墙涂料[6]另外采用有机硅树脂通过硅醇方式接枝共聚到带有羧基或羟基的丙烯酸酯聚合物中制备有机硅改性丙烯酸酯聚合物利用有机硅树脂优异的硬度和疏水性来提高漆膜的耐沾污性如孙中新等人采用硅丙树脂制得的外墙涂料进行实验室漆膜耐沾污性测定得到结果有机硅改性丙烯酸涂料的耐沾污性较常规丙烯酸涂料有了明显的提高[7]但是BASF公司的Alan Smith制备有机硅改性苯丙乳胶漆有机硅乳液的加入量为017在大气环境下存放25年却没有发现有机硅改性的优势[8]Paint Research Association提出用5的有机硅防水剂溶液对涂膜进行后处理可使积尘沾污明显降低然而将l的同一有机硅防水剂加到涂料配方中则没有明显效果这也是目前在学术界里关于漆膜的亲水疏水性对耐沾污性影响存在较大争议的地方但是有机硅的存在可以抑制漆膜藻类霉菌的生长这也可以从另一方面提高漆膜的耐沾污性近年来随着乳液聚合技术的进步出现新型核壳型乳液这种核壳乳液用梯度滴加控制聚合反应进程制得内部是由软单体构成外部由硬单体构成这种内柔外刚的特殊结构提供涂料优异的性能包括耐沾污性[9]国内科研单位有成果报导但尚无工业品应市而Robin公司的Repaqueop-62就属于此类乳液如在醋丙或苯丙乳液中加入2035所得漆膜的保光保色性耐沾污性都会大大提高2.2 涂料体系的颜料体积浓度与耐沾污性涂料的颜料体积浓度(PVC)对漆膜的理化性能有很大的影响当涂料体系的基料含量较低PVC高于CPVC(临界颜料体积浓度)时影响涂层耐沾污性的主要因素是涂料所用基料乳液的玻璃化温度而对聚合物的改性方法如采用化学交联型乳液有机硅改性乳液乳液的丙烯酸单体不同配比对漆膜的耐沾污性都没有影响而对于PVC较低也较低的外墙涂料采用化学交联型聚合物可以明显改善漆膜的耐沾污性通常随着涂料体系PVC升高漆膜的积尘沾污性降低这一特性持续到PVC=CPVC时为止这和积尘沾污性是源于涂料的热塑性聚合物成膜物质的粘着性的论点是一致的当PVC升高时在涂膜表面的聚合物数量相应减少而当PVC>CPVC时漆膜变成多孔结构漆膜的耐沾污性明显下降[10]降低漆膜的孔隙率是减少积尘沾污的一个方法有专利提出用低粘度的超细二氧化硅水浆处理涂层表面可以减少积尘沾污[11]当涂膜表面采用这种水浆处理二氧化硅颗粒填充了涂膜敞开的孔隙因而减少了积尘沾污这种处理方法对砂粒型乳胶漆极为有效因为这种漆的PVC刚好是在CPVC以上涂膜显示出典型的多孔隙表面2.3 乳胶漆所用助剂与耐沾污性2.3.1乳化剂与耐沾污性制造乳胶漆聚合物乳液使用的都是有机单体如苯乙烯甲基丙烯酸甲酯等他们在水中溶解度极小必须借带有亲油亲水基团的表面活性剂进行乳化单体经乳化聚合完毕之后乳化剂自然滞留在乳液之中待乳胶漆成膜后随干燥过程进行乳化剂在表面张力作用之下部分会迁移到漆膜表面虽然在漆膜表面的浓度极小但仍然要对漆膜性能造成严重危害导致漆膜发软回粘易粘附尘埃造成污[12]目前出现一种新型可聚合表面活性剂这种乳化剂的分子结构中同时存在亲水亲油的乳化基团和可参加游离基聚合反应的功能基团这样在起到降低体系界面能作用的同时这种新的乳化体可以在乳液聚合时与共聚单体发生反应永久地共价键合到乳液胶粒上这样乳液的稳定性及漆膜性质都可以大为改善[13]作者采用一种新型可聚合型乳化剂(SURFMERS-1)制成乳胶涂料测定相关性能同时与含有常规乳化剂的乳液所制备的普通乳胶漆进行比较比较结果见表l表1 采用不同乳化剂制备的乳胶涂料漆膜性能比较漆膜性能所用乳化剂种类含有可聚合型乳化剂的乳胶涂料含有常规乳化剂的普通乳胶漆表干时间h810 1012硬度5560 2530耐水性好差耐溶剂性乙醇中差我国在1988年制定了GB9780建筑涂料涂层耐沾污性测试方法但是经过几年的实践业内对此方法存在较大争议[14]所以作者并没有采用此方法来测定所得漆膜的耐沾污性而是通过漆膜的硬度耐水性等指标来说明采用新型可聚合型乳化剂制备的乳胶涂料漆膜的耐沾污性有一定的提高2.3.2增稠剂(保护胶)与耐沾污性制备聚醋酸乙烯乳液或醋丙乳液时有时使用聚乙烯醇(PV A)做为保护胶体用PV A保护胶制造的乳液或乳胶漆PV A残留其中其分子链节中的羟基便构成干膜对水的敏感性导致漆膜回粘吸附灰尘从而降低乳胶漆装饰性能而改用聚丙烯酸钠作保护胶则可以避免这一问题此外在配漆过程中使用的增稠剂对漆膜的耐沾污性也有影响如通常使用的增稠剂羧甲基纤维素虽价低使用方便但造成乳胶漆成膜物耐水性抗沾污性能下降这已经成为涂料工作者的共识而改用共聚物型增稠剂则可以解决这一问题目前高级外墙涂料硅溶胶及苯丙外墙涂料都采用了这一工艺使乳胶漆耐水抗脏问题的解决又向前迈进了一步[15]2.3.3耐沾污剂的添加添加耐沾污剂可以提高漆膜的耐沾污性耐沾污剂是一类具有极低表面能的物质添加到乳胶漆中能够显著降低涂料的表面张力赋予漆膜一定的疏水性使漆膜表面更为致密添加耐沾污剂的缺点是当用量大时对漆膜的理化性能有不良影响同时要增加产品成本2.4 漆膜的表面粗糙度涂膜表面粗糙度会影响积尘沾污是可以想像到的粗糙的表面可以积聚更多的灰尘然而经验证明当所有因素(PVC乳胶基料颜料等等)都恒定而仅仅通过改变涂料中聚集体颗粒的大小来改变表面粗糙度时这种表面粗糙度对积尘沾污没有影响乳胶漆和醇酸树脂漆都显示了这个特性对于乳胶漆来说影响漆膜积尘沾污性的主要因素不是表面粗糙度而是其PVC3 涂层的自清洁理论有人提出在外墙涂料配方设计中采用一些易粉化的颜料如纳米级TiO2这样在适当PVC条件下制成的漆膜在外界经过光照风吹雨淋等自然条件漆膜会产生轻微的粉化经过雨水冲刷污染物会随着粉化层一起脱落漆膜得到自我清洁净化使墙面保持不受污染的状况这是粉化理论在漆膜耐沾污性方面的应用[16]但是有色涂料漆膜的粉化会造成漆膜失去光彩并形成发花现象国外通过仿生学方法从自然界中荷叶拒水保洁功能得到启示来研制耐沾污建筑涂料实际上自然界的很多植物经过长期自然选择和进化叶子表面具有很好的憎水性并且实际上不能润湿如荷叶的表面就具有一定直径的腊晶这样污染物不能沾附在叶片的整个表面只能积聚在叶片表面的凹陷处下雨时污染物与水的亲和力要大于其与叶片表面的粘结力这样污染物被雨水冲掉使植物叶片保持洁净W Bartblott成功地把荷叶效应移植到外墙涂料系统开发了微结构有机硅乳胶漆这种乳胶漆采用具有持久憎水性的乳化剂有机硅乳液等一些专门物质从而使其涂膜具有荷叶的表面结构达到拒水保洁功能[17]作者认为应该根据不同的需求和漆膜的使用环境分别使用粉化理论和仿生学原理来解决漆膜的耐沾污性问题4 结语随着人们对生活质量要求的不断提高高质量的乳胶漆产品必将越来越受到消费者的欢迎而良好的漆膜耐沾污性又是高质量乳胶漆必备的条件之一目前世界各国正在竞相研究和解决这一问题随着新型高性能树脂的不断涌现如由氟碳树脂乳液制成的漆膜的耐候性耐沾污性都得到极大的提高[18]相信随着涂料科技工作者的不断努力漆膜的耐沾污性难题一定会得到解决。
