外墙涂料的耐沾污性及其影响因素研究
- 格式:pdf
- 大小:4.27 MB
- 文档页数:7
外墙涂料的耐候性外墙涂料作为建筑物外立面的一种保护层,承担着承受自然环境侵蚀和保护建筑物外表的重要任务。
耐候性是评价一种外墙涂料品质的重要指标之一。
本文将探讨外墙涂料的耐候性及其影响因素,并讨论如何提高外墙涂料的耐候性。
1. 耐候性的定义及意义耐候性指涂料在室外暴露环境中经受各种气候条件和紫外线辐射等自然因素的长期侵蚀而不损坏的能力。
外墙涂料的耐候性直接关系到建筑物外表的美观度和耐久性,对建筑物的保护起着至关重要的作用。
2. 影响外墙涂料耐候性的因素2.1 材料选择外墙涂料中的树脂和颜料等成分的选择对耐候性起着至关重要的作用。
合适的树脂选择能够提供涂膜的耐水性和耐候性,而颜料的稳定性对耐候性也有很大影响。
2.2 色彩稳定性部分外墙涂料易受紫外线的照射而产生褪色现象,降低了耐候性。
因此,制造商需要选择具有良好色彩稳定性的颜料,以提高外墙涂料的耐候性。
2.3 涂层厚度涂层的厚度直接影响外墙涂料的耐候性。
适当增加涂层厚度可以提高耐候性,但过厚的涂层容易产生龟裂、剥离等问题。
2.4 养护措施正确的养护措施也是提高外墙涂料耐候性的重要因素。
适当保持涂层干燥,并进行定期的维护和修复,能够延长涂层的使用寿命。
3. 提高外墙涂料耐候性的方法3.1 选择合适的材料制造商在生产外墙涂料时应注重选择合适的树脂和颜料,通过试验和验证确保材料具有较好的耐候性能。
3.2 预处理和底漆在施工前,适当的预处理和底漆可以提高外墙涂料的附着力和耐候性。
清洁墙面、修复损坏和裂缝等处理可以减少涂层在使用中的问题。
3.3 涂层厚度根据涂料厂商提供的建议,适当控制涂层的厚度。
过厚或过薄的涂层都会降低外墙涂料的耐候性。
3.4 定期维护和修复对外墙涂料进行定期维护和修复是提高耐候性的重要措施。
检查并修复涂层中的损坏和缺陷,确保涂层的稳定性和耐久性。
4. 外墙涂料耐候性的测试方法为了评估外墙涂料的耐候性,使用一系列标准测试方法进行检测是必要的。

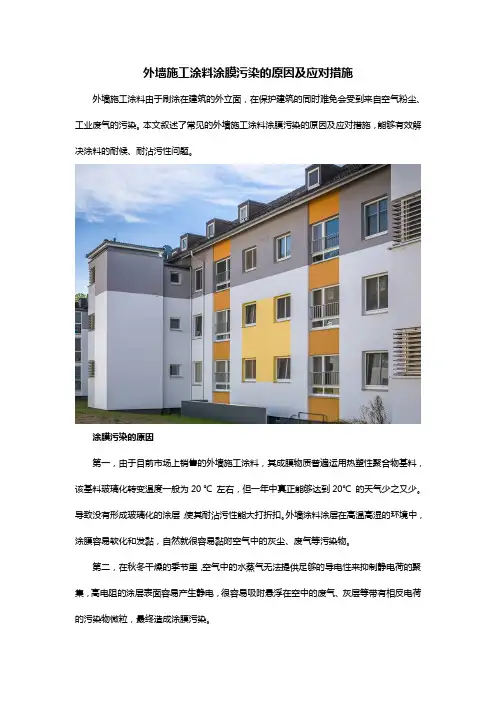

外墙施工涂料涂膜污染的原因及应对措施外墙施工涂料由于刷涂在建筑的外立面,在保护建筑的同时难免会受到来自空气粉尘、工业废气的污染。
本文叙述了常见的外墙施工涂料涂膜污染的原因及应对措施,能够有效解决涂料的耐候、耐沾污性问题。
涂膜污染的原因第一,由于目前市场上销售的外墙施工涂料,其成膜物质普遍运用热塑性聚合物基料,该基料玻璃化转变温度一般为20 ℃ 左右,但一年中真正能够达到20℃ 的天气少之又少。
导致没有形成玻璃化的涂层,使其耐沾污性能大打折扣。
外墙涂料涂层在高温高湿的环境中,涂膜容易软化和发黏,自然就很容易黏附空气中的灰尘、废气等污染物。
第二,在秋冬干燥的季节里,空气中的水蒸气无法提供足够的导电性来抑制静电荷的聚集,高电阻的涂层表面容易产生静电,很容易吸附悬浮在空中的废气、灰层等带有相反电荷的污染物微粒,最终造成涂膜污染。
第三,外墙涂料刷涂后的涂膜表面粗糙不平,大量的孔隙容易吸水吸尘,灰尘、废气颗粒在雨水的融合下形成污水,污水在散落到外墙涂层表面时容易经过涂膜毛孔吸入到涂膜中,雨过天晴,涂层内部的水分不断蒸发,留下灰尘、废气颗粒沉积在涂膜中,永久性地污染涂膜。
提高涂膜耐沾污性的应对措施第一,降低涂膜表面张力。
降低表面张力后涂膜会更加平整光滑,污染的雨水就不会那么容易地渗入到涂膜中,最终达到提高外墙涂料耐沾污性能的效果。
目前市面上有很多通过添加水性丙烯酸共聚物配合耐候颜料配制的外墙施工涂料,比如德爱威外墙漆,具有极佳的耐脏污性、耐候性及保色性。
第二,提高涂膜的致密性。
通过设计适当的颜料体积浓度,采用遮盖性聚合物乳液、硅溶胶等都可以有效提高外墙乳胶漆涂膜的致密性,致密性提高后涂膜内部的结构变得更加致密坚硬,间隙极小,尘埃粒子不易侵入其间,最终达到提高涂膜耐沾污性能的目的。
第三,使用纳米技术。
运用纳米技术制备的外墙施工涂料具有良好的耐沾污性与自洁性效果,比如德爱威NQG纳米石英抗污技术,因为该技术生产的涂料涂刷后涂膜在微观结构上的微孔排序整齐,这些整齐的微孔通过光合作用产生能将污染物分解成H2O 和CO2 的电子空穴团和高活性羟基,雨水可以很容易地将分解后的污染物冲刷干净。

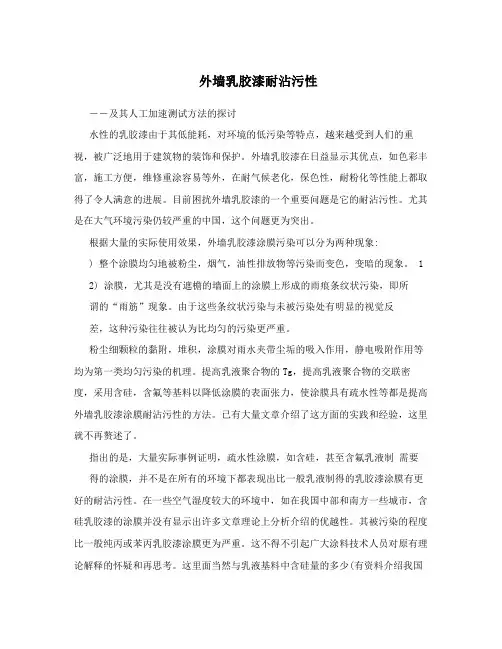

外墙乳胶漆耐沾污性――及其人工加速测试方法的探讨水性的乳胶漆由于其低能耗,对环境的低污染等特点,越来越受到人们的重视,被广泛地用于建筑物的装饰和保护。
外墙乳胶漆在日益显示其优点,如色彩丰富,施工方便,维修重涂容易等外,在耐气候老化,保色性,耐粉化等性能上都取得了令人满意的进展。
目前困扰外墙乳胶漆的一个重要问题是它的耐沾污性。
尤其是在大气环境污染仍较严重的中国,这个问题更为突出。
根据大量的实际使用效果,外墙乳胶漆涂膜污染可以分为两种现象:) 整个涂膜均匀地被粉尘,烟气,油性排放物等污染而变色,变暗的现象。
12) 涂膜,尤其是没有遮檐的墙面上的涂膜上形成的雨痕条纹状污染,即所谓的“雨筋”现象。
由于这些条纹状污染与未被污染处有明显的视觉反差,这种污染往往被认为比均匀的污染更严重。
粉尘细颗粒的黏附,堆积,涂膜对雨水夹带尘垢的吸入作用,静电吸附作用等均为第一类均匀污染的机理。
提高乳液聚合物的Tg,提高乳液聚合物的交联密度,采用含硅,含氟等基料以降低涂膜的表面张力,使涂膜具有疏水性等都是提高外墙乳胶漆涂膜耐沾污性的方法。
已有大量文章介绍了这方面的实践和经验,这里就不再赘述了。
指出的是,大量实际事例证明,疏水性涂膜,如含硅,甚至含氟乳液制需要得的涂膜,并不是在所有的环境下都表现出比一般乳液制得的乳胶漆涂膜有更好的耐沾污性。
在一些空气湿度较大的环境中,如在我国中部和南方一些城市,含硅乳胶漆的涂膜并没有显示出许多文章理论上分析介绍的优越性。
其被污染的程度比一般纯丙或苯丙乳胶漆涂膜更为严重。
这不得不引起广大涂料技术人员对原有理论解释的怀疑和再思考。
这里面当然与乳液基料中含硅量的多少(有资料介绍我国硅改性乳胶漆的平均硅含量为1.6,?),乳胶漆的配方设计中PVC的高低等许多因素有关,也确实有不少的实验,尤其是用粉煤灰的试验方法,证明含硅乳胶漆的涂膜耐沾污性能较好,但是,实际应用效果并不完全如此。
另外疏水性涂膜表面对“雨筋”状污染也没有很好的抗性。

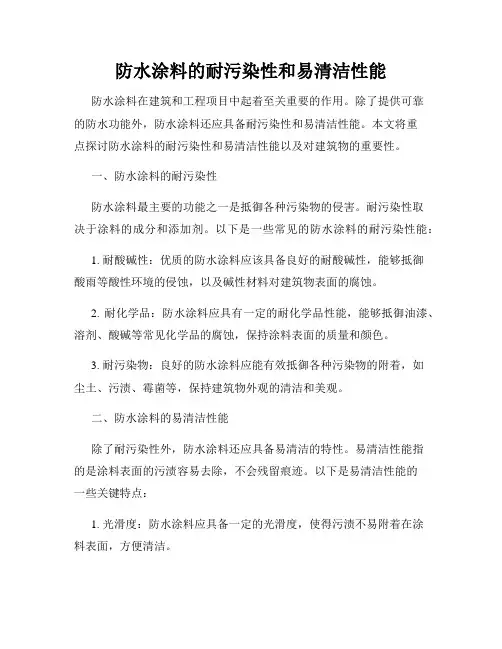

防水涂料的耐污染性和易清洁性能防水涂料在建筑和工程项目中起着至关重要的作用。
除了提供可靠的防水功能外,防水涂料还应具备耐污染性和易清洁性能。
本文将重点探讨防水涂料的耐污染性和易清洁性能以及对建筑物的重要性。
一、防水涂料的耐污染性防水涂料最主要的功能之一是抵御各种污染物的侵害。
耐污染性取决于涂料的成分和添加剂。
以下是一些常见的防水涂料的耐污染性能:1. 耐酸碱性:优质的防水涂料应该具备良好的耐酸碱性,能够抵御酸雨等酸性环境的侵蚀,以及碱性材料对建筑物表面的腐蚀。
2. 耐化学品:防水涂料应具有一定的耐化学品性能,能够抵御油漆、溶剂、酸碱等常见化学品的腐蚀,保持涂料表面的质量和颜色。
3. 耐污染物:良好的防水涂料应能有效抵御各种污染物的附着,如尘土、污渍、霉菌等,保持建筑物外观的清洁和美观。
二、防水涂料的易清洁性能除了耐污染性外,防水涂料还应具备易清洁的特性。
易清洁性能指的是涂料表面的污渍容易去除,不会残留痕迹。
以下是易清洁性能的一些关键特点:1. 光滑度:防水涂料应具备一定的光滑度,使得污渍不易附着在涂料表面,方便清洁。
2. 无溶剂成分:一些无溶剂的防水涂料,如水性涂料,能够更容易清洁,因为它们在清洗时不会释放出有害气体。
3.抗粘附性:良好的防水涂料具备一定的抗粘附性,能够防止污渍在涂料表面长时间停留,降低清洁难度。
三、防水涂料的重要性防水涂料的耐污染性和易清洁性能对建筑物的保护和维护非常重要。
以下是一些重要性的方面:1. 延长使用寿命:防水涂料的耐污染性能可以保护建筑物免受污染物的侵害,减少建筑物的磨损和腐蚀,从而延长使用寿命。
2. 保持外观美观:耐污染性和易清洁性能保持了建筑物的外观清洁和美观,增加了建筑物的价值和吸引力。
3. 提高环境健康:防水涂料的易清洁性能使得清洗更加简便,减少了清洁过程中使用的清洁剂和水量,对环境的影响更小,提高了室内空气质量。
结论综上所述,防水涂料的耐污染性和易清洁性能对建筑物至关重要。
涂料的耐候性与环境影响分析在我们的日常生活中,涂料无处不在,从建筑的外墙到家具的表面,从汽车的车身到工业设备的防护涂层。
然而,你是否曾经留意过,有些涂料在经过一段时间后会出现褪色、剥落、龟裂等现象,而有些则能够保持良好的外观和性能?这其中的关键因素之一就是涂料的耐候性。
涂料的耐候性是指涂料在经受气候条件(如阳光、温度、湿度、雨水等)的长期作用下,保持其原有性能(如颜色、光泽、附着力等)的能力。
本文将深入探讨涂料的耐候性以及环境因素对其产生的影响。
一、涂料的耐候性涂料的耐候性主要取决于其组成成分和结构。
一般来说,优质的涂料应具备良好的耐光性、耐水性、耐温性和耐腐蚀性。
1、耐光性阳光中的紫外线是导致涂料老化的主要因素之一。
紫外线能够破坏涂料中的有机分子结构,使其发生降解,从而导致颜色褪色和光泽度下降。
为了提高涂料的耐光性,通常会在涂料中添加紫外线吸收剂和光稳定剂,这些物质能够吸收或转化紫外线的能量,减少其对涂料的损害。
2、耐水性水分的侵入会导致涂料中的树脂和颜料发生膨胀、溶解或水解,从而影响涂料的附着力和防腐性能。
因此,良好的耐水性对于涂料在潮湿环境中的应用至关重要。
通过选择合适的树脂和添加防水剂,可以提高涂料的耐水性。
3、耐温性温度的变化会引起涂料的热胀冷缩,长期的温度循环可能导致涂料出现裂纹和剥落。
此外,高温还可能加速涂料的老化过程。
为了增强涂料的耐温性,需要选择具有良好热稳定性的树脂和颜料,并优化涂料的配方。
4、耐腐蚀性在一些恶劣的环境中,如海洋、化工等领域,涂料需要具备良好的耐腐蚀性,以防止化学物质对基材的侵蚀。
这通常需要使用特殊的防腐颜料和树脂,并进行适当的表面处理。
二、环境因素对涂料耐候性的影响1、阳光如前所述,阳光中的紫外线是涂料老化的主要“凶手”。
除了紫外线,可见光和红外线也会对涂料产生一定的影响。
可见光的能量虽然较低,但长期照射也会导致颜色变化。
红外线则会使涂料表面温度升高,加速老化过程。

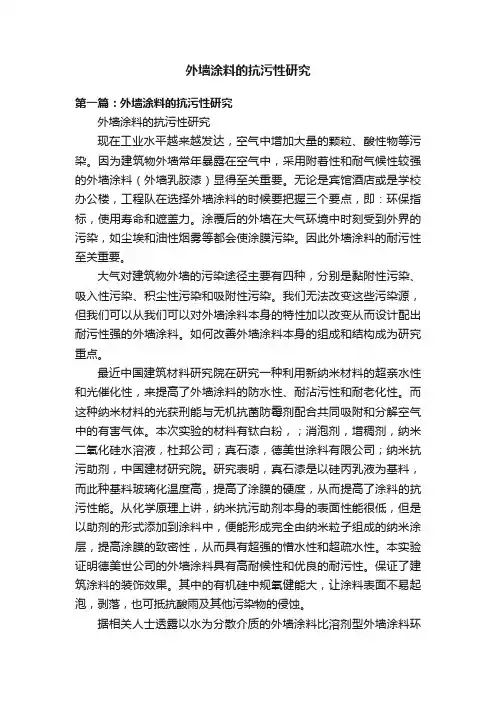

外墙涂料的抗污性研究第一篇:外墙涂料的抗污性研究外墙涂料的抗污性研究现在工业水平越来越发达,空气中增加大量的颗粒、酸性物等污染。
因为建筑物外墙常年暴露在空气中,采用附着性和耐气候性较强的外墙涂料(外墙乳胶漆)显得至关重要。
无论是宾馆酒店或是学校办公楼,工程队在选择外墙涂料的时候要把握三个要点,即:环保指标,使用寿命和遮盖力。
涂覆后的外墙在大气环境中时刻受到外界的污染,如尘埃和油性烟雾等都会使涂膜污染。
因此外墙涂料的耐污性至关重要。
大气对建筑物外墙的污染途径主要有四种,分别是黏附性污染、吸入性污染、积尘性污染和吸附性污染。
我们无法改变这些污染源,但我们可以从我们可以对外墙涂料本身的特性加以改变从而设计配出耐污性强的外墙涂料。
如何改善外墙涂料本身的组成和结构成为研究重点。
最近中国建筑材料研究院在研究一种利用新纳米材料的超亲水性和光催化性,来提高了外墙涂料的防水性、耐沾污性和耐老化性。
而这种纳米材料的光获刑能与无机抗菌防霉剂配合共同吸附和分解空气中的有害气体。
本次实验的材料有钛白粉,;消泡剂,增稠剂,纳米二氧化硅水溶液,杜邦公司;真石漆,德美世涂料有限公司;纳米抗污助剂,中国建材研究院。
研究表明,真石漆是以硅丙乳液为基料,而此种基料玻璃化温度高,提高了涂膜的硬度,从而提高了涂料的抗污性能。
从化学原理上讲,纳米抗污助剂本身的表面性能很低,但是以助剂的形式添加到涂料中,便能形成完全由纳米粒子组成的纳米涂层,提高涂膜的致密性,从而具有超强的憎水性和超疏水性。
本实验证明德美世公司的外墙涂料具有高耐候性和优良的耐污性。
保证了建筑涂料的装饰效果。
其中的有机硅中规氧健能大,让涂料表面不易起泡,剥落,也可抵抗酸雨及其他污染物的侵蚀。
据相关人士透露以水为分散介质的外墙涂料比溶剂型外墙涂料环保而此种外墙涂料已在中国建筑材料科学研究总院建筑涂料研发中心建成了试生产线。
第二篇:外墙涂料劳务分包合同承包方:(以下简称甲方)分包方:(以下简称乙方)甲方与发包方签订了中科院承包合同,乙方了解总承包合同的内容,该项目外墙涂料工程劳务分包项目由乙方承包,依照《中华人民共和国合同法》、《中华人民共和国建筑法》及有关规定,为明确甲乙双方权利义务,本着自愿、诚信的原则,经协商一致签订本合同。

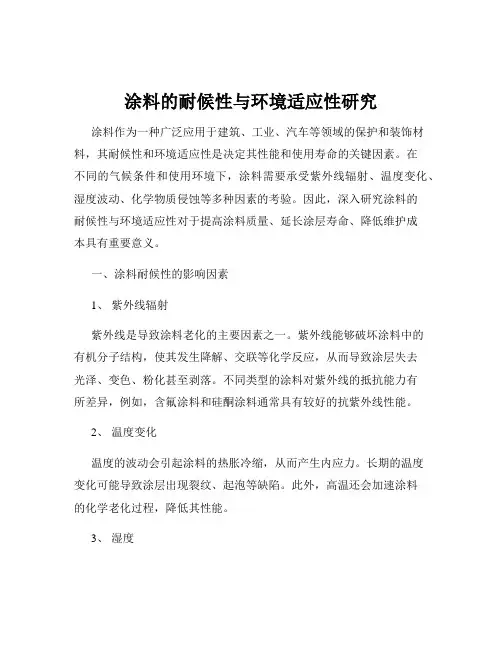

涂料的耐候性与环境适应性研究涂料作为一种广泛应用于建筑、工业、汽车等领域的保护和装饰材料,其耐候性和环境适应性是决定其性能和使用寿命的关键因素。
在不同的气候条件和使用环境下,涂料需要承受紫外线辐射、温度变化、湿度波动、化学物质侵蚀等多种因素的考验。
因此,深入研究涂料的耐候性与环境适应性对于提高涂料质量、延长涂层寿命、降低维护成本具有重要意义。
一、涂料耐候性的影响因素1、紫外线辐射紫外线是导致涂料老化的主要因素之一。
紫外线能够破坏涂料中的有机分子结构,使其发生降解、交联等化学反应,从而导致涂层失去光泽、变色、粉化甚至剥落。
不同类型的涂料对紫外线的抵抗能力有所差异,例如,含氟涂料和硅酮涂料通常具有较好的抗紫外线性能。
2、温度变化温度的波动会引起涂料的热胀冷缩,从而产生内应力。
长期的温度变化可能导致涂层出现裂纹、起泡等缺陷。
此外,高温还会加速涂料的化学老化过程,降低其性能。
3、湿度高湿度环境容易使涂料吸收水分,导致涂层膨胀、变软,降低其机械强度。
同时,水分还可能引发涂层内部的腐蚀和霉变,影响其外观和保护性能。
4、化学物质大气中的污染物、酸雨、化学溶剂等化学物质会与涂料发生反应,破坏其化学结构,导致涂层性能下降。
例如,酸雨会侵蚀涂层中的碱性成分,使其失去保护作用。
5、风沙磨损在风沙较大的地区,风沙颗粒的冲击会磨损涂料表面,使其变薄、失去平整度,从而影响其防护效果和美观度。
二、涂料环境适应性的研究方法1、自然暴露试验将涂覆有涂料的样板放置在自然环境中,经过一段时间后,观察和评估涂层的性能变化。
这种方法能够真实地反映涂料在实际环境中的耐候性和适应性,但试验周期较长,受环境因素的影响较大。
2、人工加速老化试验通过模拟各种恶劣环境条件,如紫外线辐射、高温、高湿、盐雾等,在较短的时间内评估涂料的性能变化。
这种方法可以快速筛选和比较不同涂料的性能,但与实际环境存在一定的差异。
3、化学分析采用化学分析方法,如红外光谱、热重分析、气相色谱等,对涂料老化前后的化学成分进行分析,以了解涂料的老化机制和性能变化的原因。

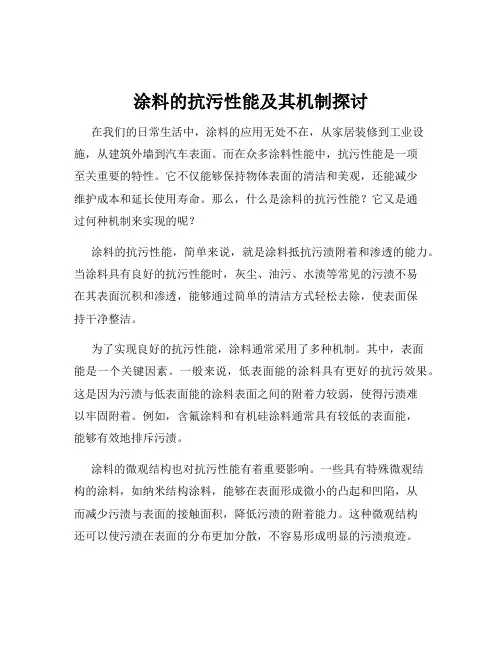

涂料的抗污性能及其机制探讨在我们的日常生活中,涂料的应用无处不在,从家居装修到工业设施,从建筑外墙到汽车表面。
而在众多涂料性能中,抗污性能是一项至关重要的特性。
它不仅能够保持物体表面的清洁和美观,还能减少维护成本和延长使用寿命。
那么,什么是涂料的抗污性能?它又是通过何种机制来实现的呢?涂料的抗污性能,简单来说,就是涂料抵抗污渍附着和渗透的能力。
当涂料具有良好的抗污性能时,灰尘、油污、水渍等常见的污渍不易在其表面沉积和渗透,能够通过简单的清洁方式轻松去除,使表面保持干净整洁。
为了实现良好的抗污性能,涂料通常采用了多种机制。
其中,表面能是一个关键因素。
一般来说,低表面能的涂料具有更好的抗污效果。
这是因为污渍与低表面能的涂料表面之间的附着力较弱,使得污渍难以牢固附着。
例如,含氟涂料和有机硅涂料通常具有较低的表面能,能够有效地排斥污渍。
涂料的微观结构也对抗污性能有着重要影响。
一些具有特殊微观结构的涂料,如纳米结构涂料,能够在表面形成微小的凸起和凹陷,从而减少污渍与表面的接触面积,降低污渍的附着能力。
这种微观结构还可以使污渍在表面的分布更加分散,不容易形成明显的污渍痕迹。
此外,涂料的化学组成也在抗污性能中发挥着作用。
一些涂料中添加了特殊的抗污剂,如表面活性剂、疏水剂等。
表面活性剂能够降低涂料表面的张力,使污渍更容易滑落;疏水剂则能够使涂料表面具有疏水特性,防止水分和水性污渍的渗透和附着。
在实际应用中,不同的使用环境和需求对涂料的抗污性能提出了不同的要求。
例如,在厨房和餐厅等容易沾染油污的环境中,需要涂料具有出色的抗油污性能;而在户外建筑表面,涂料则需要能够抵御灰尘、酸雨等多种污染物的侵蚀。
为了评估涂料的抗污性能,科学家们采用了一系列的测试方法。
常见的有接触角测量、污渍附着试验、耐擦洗试验等。
接触角测量通过测量液体在涂料表面的接触角来判断涂料的亲疏水性,接触角越大,表明涂料的抗污性能越好。
污渍附着试验则是将特定的污渍涂覆在涂料表面,观察污渍的附着情况和去除难易程度。
外墙喷涂涂料耐候性与环境污染外墙喷涂涂料耐候性与环境污染1外墙喷涂涂料耐久性1.1耐候保色性装饰功能是外墙喷涂涂料的重要功能之一。
外墙喷涂涂料长期暴露于户外,受到风吹、雨淋和日晒,经过一段时间后,饰面的外观会发生粉化、变色、褪色、失光等现象。
对高性能外墙喷涂涂料的耐候保色要求一般是8~10a以上,相当于国家标准中人工加速老化1000h以上,其变色不大于2级。
涂膜的粉化、褪色和变色与喷涂涂料的基料和颜料有着密切的联系。
(1)基料与耐候保色性基料对喷涂涂料的性能起着决定性的作用。
外墙饰面受紫外线、日晒及雨水的作用会逐级劣化,其中紫外线的影响最大。
它能使基料聚合物发生化学反应而变质。
如果乳液聚合物含有聚乙烯、聚丙烯酸酯、聚甲基丙烯酸酯、聚苯乙烯、聚氯乙烯、聚醋酸乙烯和聚丁二烯等,受到紫外线照射,很容易发生主链断裂、分子间交联或降解反应。
这样基料中聚合物因交联或降解会引起涂膜物性的变化:分子间交联会使延伸性降低,而主链断裂会降低涂膜的强度,最终导致外墙喷涂涂料的泛黄或粉化。
所以在配制高性能外墙喷涂涂料时应注意基料的优选,选择耐候性优异的乳液作为基料。
硅改性丙烯酸乳液和水乳型聚氨酯是目前发展最快、最具开发前景的喷涂涂料基料品种。
这些基料聚合物分子间较高的化学键能和特殊的分子结构决定了它们具有优异的抗老化性能,其人工加速老化均超过1500h,有的甚至达到3000h,完全能够满足高性能外墙喷涂涂料对基料耐候性的要求。
当然乳液的耐候性不仅跟品种有关,而且还跟乳液中乳液颗粒的尺寸和乳化体系紧密相关。
乳液颗粒越细,所形成的涂膜越完善,其耐候性相应地也较优良。
此外,还在乳液中加入一定量的紫外线吸收剂,可以减少紫外线对涂膜的损伤。
(2)颜料和耐候保色性喷涂涂料的涂膜主要由基料聚合物和颜(填)料构成。
因此2种主要组分的种类和比率决定着涂膜的结构和物性。
在喷涂涂料配方中,若颜料体积浓度(PVC)低于临界PVC,颜料粒子分散在基料聚合物连续相中,形成“海—岛”结构;但如果PVC超过临界PVC时,基料聚合物就不能将颜料粒子间的空隙完全充满,颜料粒子松散堆积,其间出现空隙,涂膜的耐洗刷性、耐污染、耐候性急剧下降。
外墙乳胶漆耐沾污性及其人工加速测试方法的探讨郑公劭 ( 上海申得欧有限公司 201201摘要:对外墙乳胶漆耐沾污性的定义及其人工加速测试方法的标准规定进行了探讨。
关键词:外墙乳胶漆;耐沾污性;测试;标准水性乳胶漆具有低能耗,低污染等特点,被广泛用于建筑物的装饰和保护。
外墙乳胶漆除具有色彩丰富,施工方便,维修重涂容易等优点外,在耐气候老化,保色性,耐粉化等性能上也都较为令人满意。
目前困扰外墙乳胶漆的一个重要问题是它的耐沾污性。
尤其是在大气污染仍较严重的环境下这个问题更为突出。
1 外墙涂料的耐沾污性根据实际中使用的效果,外墙乳胶漆涂膜污染可以分为两种现象:1 整个涂膜均匀地被粉尘、烟气,油性排放物等污染而呈现变色、变暗的现象;2 在没有遮檐的墙面的涂膜上形成的雨痕条纹状污染,即所谓的“雨筋”现象。
由于其与未被污染处有明显的视觉反差,这种污染往往被认为比均匀的污染更严重。
粉尘细颗粒的粘附、堆积,涂膜对雨水夹带尘垢的吸人作用,静电吸附作用等均为第一类均匀污染的机理。
提高乳液聚合物的 Tg ,提高乳液聚合物的交联密度,采用含硅,含氟等基料以降低涂膜的表面张力,使涂膜具有疏水性等都是提高外墙乳胶漆涂膜耐沾污性的方法。
疏水性涂膜,如含硅,甚至含氟乳液制得的涂膜,并不是在所有的环境下都表现出比一般乳液制得的乳胶漆涂膜有更好的耐沾污性。
在一些空气湿度较大的环境中,含硅乳胶漆的涂膜并没有明显的优越性,其被污染的程度比一般纯丙或苯丙乳胶漆涂膜更为严重。
这里面当然与乳液基料中含硅量的多少 ( 有资料介绍我国硅改性乳胶漆的平均硅含量为 1.6% 、乳胶漆配方设计中 PVC 的高低等许多因素有关。
虽然有不少的实验,尤其是用粉煤灰的试验方法来证明含硅乳胶漆的涂膜耐沾污性能较好,但是,实际应用效果并不完全如此。
另外疏水性涂膜表面对“雨筋”状污染也没有很好的抗性。
因此,硅改性乳液的乳胶漆比纯丙或苯丙乳液的乳胶漆耐沾污性一定更优的观念应该受到质疑和改变。
外墙真石漆:外墙真石漆提高耐污染性的举措真石漆是一种目前比较受欢迎的外墙涂料,其以天然石材粉为原料,具有类似石材的质感和色泽,广泛应用于建筑装饰中,而在不少地方,由于环境原因,真石漆在使用过程中会渐渐泛黄、褪色、起皮、开裂等问题,给用户带来不便。
因此,在提高耐污染性方面,真石漆得到了越来越多的关注。
本文将就外墙真石漆的耐污染性方面给出一些解决措施。
1. 优化配方真石漆的耐污染性与其配方有关,对配方进行优化可以提高真石漆的质量和性能。
一方面是在材料方面的优化,如运用新型助剂、填料等;另一方面是在工艺上的优化,使得生产过程更加规范、科学。
2. 提高石粉含量石材粉是制造真石漆的主要材料,其含量的增加可以有效提高真石漆的耐污染性。
通常来说,石粉含量越高的真石漆,其耐污染性越好。
但是,石粉含量过高也会造成漆膜剥落等问题,因此需要在石粉含量与其他配方之间进行平衡。
3. 添加防污剂防污剂是一种具有特殊功能的辅助剂,可以使得漆膜更加坚固、耐污染性更好。
防污剂的添加适量,可以增加漆膜的活性,降低污染物在漆膜表面的附着和摩擦力,从而起到防护作用。
4. 运用特殊技术运用特殊技术也是提高真石漆耐污染性的一种方式。
例如,可以增加真石漆的硬度和粘度,增加漆膜表面的平整度,通过电解处理等方式,提高漆膜的封闭性和附着力等。
5. 加强保养无论外墙真石漆质量多好,保养不当也会影响其耐污染性。
因此,外墙真石漆的日常护理十分重要。
保养的具体方法如下:•定期清洗墙面,去除灰尘和污垢;•防止雨水积聚在墙面上;•定期检验漆膜的状态和长期使用效果。
结论在现代建筑中,外墙真石漆是一种常见的涂料。
为了保障其在使用过程中的质量和良好性能,提高漆膜的耐污染性是非常必要的。
本文分析了外墙真石漆质量问题的原因,并就优化配方、提高石粉含量、添加防污剂、运用特殊技术和加强保养等方面给出了解决措施。
这一系列举措旨在提高外墙真石漆的质量和良好性能,为建筑装饰行业做出更大的贡献。
外墙施工涂料耐沾污性的提高措施由于外墙施工涂料不仅具有保护墙体、延长建筑物使用寿命等优点,还能够使生硬的水泥混凝土建筑变得缤纷多彩,因此在建筑工程中外墙施工涂料的耐沾污性能成为了首要的评价标准。
本文将例举数项提高外墙施工涂料耐沾污性的具体措施,希望对您有帮助。
一、改善乳胶漆乳液第一,提高乳液聚合物的交联密度,使涂膜的耐候、耐水、耐沾污性增强。
比如可采用化学交联的方法。
化学交联,可以使树脂由线型高分子变为体型结构,提高漆膜的硬度和致密性,可以达到较好的耐沾污效果。
第二,降低涂膜表面张力也能有效提高耐沾污性。
涂膜吸水性可导致涂膜沾污,因而降低涂膜表面张力,使之具有疏水性,可提高涂层的耐沾污性。
在树脂合成中引入疏水性单体或大分子,降低涂膜表面张力,减少涂膜的吸水性,可有效地防止涂膜污染。
二、乳胶漆配方第一,涂料的PVC 是影响耐沾污性的重要因素。
在一定范围内,随PVC 增大,同时空隙率增加不太大时,涂层耐沾污性提高。
第二,提高涂膜平整度也会有帮助。
人们通常观察到粗糙的涂膜表面易沾污。
在涂料配方中加入一定比例的超细填料,由于其自由能量高,可迅速补充到水挥发后留下的细孔,从而提高涂膜的平整度及耐沾污性。
比如德爱威外墙漆就是以水性丙烯酸共聚物配合耐候颜料配制,拥有极佳的耐候性及保色性。
第三,在涂料配方中添加适宜的助剂,缩短涂料成膜后表面电荷的半衰期,降低静电作用的影响,提高涂料对其层的润湿性和流平性,可减少吸附性污染。
第四,加入纳米材料。
纳米粒子具有表面效应、小尺寸效应、量子尺寸效应等特殊效应,在涂料中加入纳米粒子,能改善或使涂料获得特殊性能,如可增加涂料的自清洁能力,从而提高涂层耐沾污性。
第五,控制施工过程。
外墙涂料仅仅是一种半成品,涂膜的形成还与周围大气环境、施工方法等因素有关。
在施工过程中,应对基层进行有效的封闭,选用优质的封底漆和外墙腻子,保证在涂料成膜过程中体系PVC 的相对恒定,否则涂料中基料被腻子层吸收,PVC发生变化,一旦超过临界点就可能降低涂膜抗污染能力。
涂料的耐候性与环境影响研究在我们的日常生活中,涂料无处不在,从家居装修的墙面到户外的桥梁、建筑物,涂料不仅起着装饰的作用,更重要的是提供保护。
而涂料的耐候性,就是衡量其质量和性能的一个关键指标。
它直接关系到涂料在不同环境条件下的使用寿命和效果。
所谓涂料的耐候性,简单来说,就是涂料抵抗各种气候因素影响,保持其性能和外观稳定的能力。
这包括了抵抗紫外线的照射、温度的变化、湿度的起伏、雨水的冲刷、大气污染物的侵蚀等等。
而环境因素对涂料耐候性的影响是多方面且复杂的。
首先,紫外线是影响涂料耐候性的重要因素之一。
太阳辐射中的紫外线能量较高,能够破坏涂料中的有机分子结构,导致涂层褪色、粉化甚至剥落。
例如,在户外长期暴露的白色涂料,往往会因为紫外线的作用而逐渐变黄。
为了提高涂料的抗紫外线能力,生产商通常会在涂料配方中添加紫外线吸收剂或稳定剂。
温度的变化也会对涂料的耐候性产生显著影响。
高温可能导致涂料中的树脂软化、流动,影响涂层的附着力和完整性。
而低温则可能使涂料变得脆化,容易开裂。
特别是在温差较大的地区,涂料需要具备良好的温度适应能力。
比如,在北方寒冷的冬季和炎热的夏季交替时,如果涂料的耐温性能不佳,就很容易出现裂缝,从而失去保护作用。
湿度同样是一个不可忽视的因素。
高湿度环境下,水分容易渗透到涂料内部,引起涂层起泡、剥落,还可能促进霉菌和藻类的生长,进一步破坏涂层的外观和性能。
此外,湿度的变化还可能导致涂料的膨胀和收缩,长期积累下来也会对其耐候性造成损害。
雨水的冲刷作用也不可小觑。
频繁的雨水冲击不仅会带走涂料表面的颜料和保护物质,还可能在涂层表面形成微小的划痕和磨损,降低其防护效果。
如果涂料的抗水性不好,雨水还可能渗透到涂层下面,引起金属基材的腐蚀。
大气污染物也是涂料的“敌人”之一。
空气中的二氧化硫、氮氧化物等污染物会与涂料发生化学反应,生成酸性物质,加速涂料的老化和腐蚀。
在工业发达的地区,这种情况尤为严重。
例如,靠近化工厂或繁忙道路的建筑物,其表面涂料往往更容易受到污染气体的侵蚀。
外墙涂料]漆膜的耐沾污性及影响因素摘要:建筑涂料漆膜的耐沾污性是影响涂料质量和价格的重要因素。
本文介绍了导致乳胶漆膜发生沾附污染的原因,影响乳胶漆漆膜耐沾污性的主要因素,提出从漆膜的亲水憎水性和结构致密性角度解决漆膜的耐沾污性问题。
最后,评述了粉化理论和仿生学原理两种自清洁理论用于解决漆膜的耐沾污性问题。
建筑涂料漆膜的沾附污染可以分为两种类型:附着性污染和吸人性污染 [1] 。
附着性污染是指污染物仅仅物理吸附在漆膜的表面,通常这种污染通过擦洗、风吹等机械作用可以得到清除;吸人性污染是在附着性污染的基础上,污染物进入到漆膜的内部,这样造成的漆膜污染不易去除。
我们一般所指的漆膜沾污通常是这两种类型同时存在。
本文针对建筑涂料乳胶漆,介绍了国内外对漆膜耐沾污性的研究现状,包括导致发生沾附污染的原因和目前人们采用的几种新型提高漆膜耐沾污性的技术。
1 导致乳胶漆膜发生沾附污染的原因内外墙涂料因为所处环境不同,导致耐沾污性差的原因略有不同。

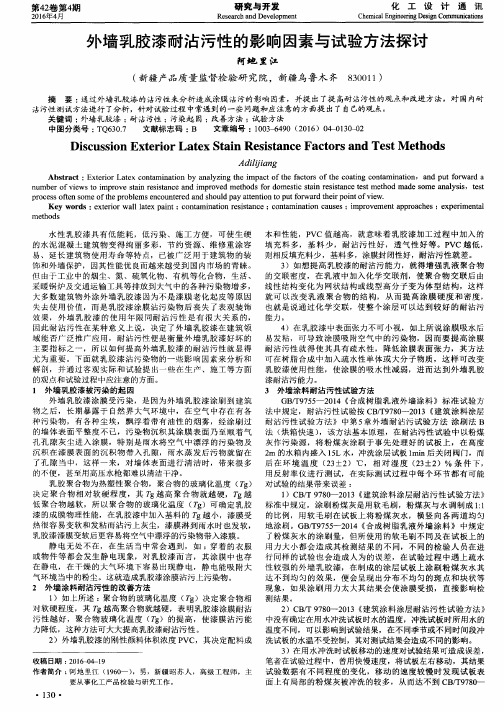

外墙涂料的污染原因是墙面凸凹不平,雨水夹带空气中的尘埃落到漆膜表面,漆膜表面存在空隙,细小的污染物(胶体尺寸)随着雨水侵入到涂层内,水分蒸发后,污染物就会留在漆膜内,形成永久性的污染;另外,外墙涂料所用基料的玻璃化温度较低,受热后涂层容易变软发粘,或者涂层由于受雨水浸泡而软化,软化的漆膜更容易吸附空气中的污染物怛j。
导致内墙涂料耐沾污性差的主要原因是漆膜为亲水性,涂料的颜基比过高导致漆膜结构不密实,如果漆膜表面沾有污物,污物就会在毛细管力的作用下,以空气中的水蒸气为介质,进入到漆膜内 [3] 。
根据这种水对造成污染的双重作用,因而提出了疏水性表面较亲水性表面更耐脏的观点,而目前有的日本学者却提出了截然相反的观点,认为漆膜为憎水性而导致耐沾污性下降 [4] 。
另外,漆膜中含有的非极性有机物是电的不良导体,高电阻的表面容易产生静电,一旦遇到带有相反电荷的污染物微粒,会发生静电吸引,由于静电吸附而造成漆膜污染。
耐沾污性——硅丙外墙乳胶涂料的研制与应用耐沾污性——硅丙外墙乳胶涂料的研制与应用0 前言随着我国国民经济和房地产业的迅速发展,为满足人们对建筑涂料的日益需求,开发了超耐候性(10 年以上)的建筑涂料,如有机硅、有机氟及其改性的丙烯酸酯类乳胶涂料。
有机硅改性丙烯酸酯乳液是将含有活性基团的硅氧烷与丙烯酸酯单体一起参与乳液聚合反应,两者形成接枝嵌段或互穿网络的聚合物乳液。
将聚有机硅氧烷和聚丙烯酸酯这两类极性相差很大的聚合物结合在一起,可以得到兼具二者优异性能的新型乳液材料,其具有很强的疏水性、透气性、耐候性、耐沾污性及附着力。
本文通过对硅丙乳液、颜填料、助剂等的选择,采用有机硅氧烷改性丙烯酸乳液制备了耐沾污——硅丙乳胶涂料,经理化检测和实际应用表明:硅丙外墙乳胶涂料在装饰性、耐候性、耐沾污性、耐洗刷性等方面比纯丙、苯丙外墙乳胶涂料有明显的提高。
1 实验部分1.1 原料原料有:硅丙乳液、颜填料、润湿剂、分散剂、消泡剂、成膜助剂、增稠剂、防霉杀菌剂、防冻剂、流变剂等。
1.2 涂料配方经过多次试验及性能检测,确定了硅丙外墙乳胶涂料的生产配方,见表1。
1.3 性能测试硅丙外墙乳胶涂料及涂层性能,按照GB/T9755- 2001的规定进行自测,同时又经天津市有关检测部门的检测,其结果见表2。
2 结果与讨论2.1 乳液的选择硅丙乳液具有较好的耐候性、耐沾污性、拒水性、保光保色性和耐热性。
并且由于聚硅氧烷分子呈旋转结构,分子体积大,内聚力密度小,因而耐沾污性、耐水性好。
在实验过程中,对国内外大的乳液供应商生产的纯丙乳液、硅丙乳液进行了主要性能的对比和验证。
结果表明采用硅丙乳液作为外墙乳胶涂料的成膜物质,显示出优异的性能。
为使研制的硅丙外墙乳胶涂料具有优异的耐沾污性,对不同公司的纯丙乳液、硅丙乳液进行了平行对比,实验表明,在基本配方和实验条件相同的情况下,使用不同的乳液其耐沾污性有所不同。
以各种乳液配制外墙乳胶涂料耐沾污性比较见表3。
外墙乳胶漆耐沾污性的探讨(二)2)涂刷方法GB 9780-88标准规定的涂刷方法是用软毛刷将1:1的粉煤灰水按横向和竖向各两次均匀地涂刷在样板上。
GB/T 9755-2001中又规定了涂刷量。
但是,用不同的软毛刷,涂刷时的用力大小,都对测试结果有很大的影响。
不同操作者进行试验的人为误差很大。
在疏水性较强的涂膜上粉煤灰水不能均匀地刷涂,呈斑点状分布。
过分用力涂刷的结果往往使涂膜受损,更影响了检测效果。
3)水的温度大量实践证明:由于标准中没有规定测试的环境温度和冲洗水的温度,不同温度的水冲洗的结果不一样。
夏天和冬天对同一品种涂料的检测结果往往相差较大。
有文章⑤研究了温度对耐沾污性能的影响。
对同一涂膜,23℃下涂膜的反射系数下降率高于15℃,可以超过5个百分点。
4)试板的移动速度在用水冲刷时,试板的移动速度对冲洗结果有一定的影响。
笔者曾经试着在冲洗时用较快的频率和以较慢的频率左右移动试板,发现结果不同。
用较慢的频率移动试板,试板的局部表面上的粉煤灰会被冲去较多,甚至会出现冲刷后试板的表面被污染的状况很不一致的现象。
另外,GB/T 9780-88测试方法也不能反映涂膜被“雨筋”状污染的程度大小。
由于以上等众多因素,这种测试方法误差大,重复性差。
有文章报告了实验结果⑥:同一试样,同一粉煤灰,由不同人操作,测试结果相差19.2~25.2个百分点。
同一试样,同一粉煤灰,由同一人在不同时间操作,测试结果相差15.4个百分点。
在同一条件下,采用不同方式涂刷粉煤灰,其测试结果相差7.2~9.7个百分点。
在同一试样上,采用相同的涂刷方法,用不同的粉煤灰,测试结果相差最大为29.3个百分点。
以上分析和数据充分说明GB 9780-88以及稍作修改后的GB/T 9755-2001附录中的建筑涂料涂层耐沾污性试验方法不能科学地反映涂层的被沾污程度,弊病很大。
用这样的试验方法很难测得合理的结果。
在产品标准中用这样的检验方法来测试,甚至用来作为仲裁性的判断,根本无法评价外墙乳胶漆涂膜真正的耐沾污性,不能起到许多人希望的控制和提高我国外墙涂料质量,尤其是耐沾污性的质量水平,还会对用户产生误导作用。
