节气门位置传感器
(1)感应节气门的开启度 (2)计算起动喷油脉冲宽度 (3)怠速转速控制 (4)减速切断燃油控制 (5)减速减稀混合比
(6)加速时增浓 (7)EGR废气再循环控制 (8)TCC变矩器锁止电磁阀控制 (9)A/C空调压缩机离合器继电 器控制 (10)MAF计算 (11) 提供可编程序只读存贮器。

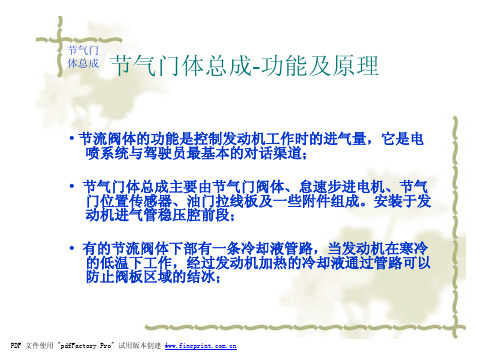

节气门体
安装位置:空气流量计与进气总管之间 组成:节气门,节气门位置传感器,怠速调整螺钉,辅助空气 阀,缓冲器等组成。 1.怠速旁通气道和怠速调整螺钉
wenku.baidu.com
怠速旁通气道:怠速供气通道
“怠速调整”螺钉:改变进气量,适应多种怠速工况。
2.辅助空气阀 作用:发动机低温启动以及暖机过程,提供附加空气量。 据发动机温度,自动改变旁通通道面积,调节进气量。
•
模拟式节气门位置传感器(TPS)是一个可变 电阻(电位计),它告诉电脑节气门的位置,大多数 节气门位置传感器包含与节气门轴相联的滑动触点 臂,该触点臂在绕可动触点的轴放置的电阻材料段 上滑动。 • 节气门位置传感器是一个三线传感器。其中 一线从电脑的传感器电源引来的5V电压对传感器电 阻材料供电,另一线连接电阻材料的另一端为传感 器提供接地。第三根线连至传感器的可动触点,提 供信号输出至电脑,电阻材料上每点的电压,由可 动触点探测,并与节气门角度成正比。
节气门位置传感器的安装位置
• 节气门位置传感器(TPS)安装在节气 门轴的一端(见下图),用于检测节气 门的开度及其变化,ECU则利用其信号 对喷油量、点火正时、怠速等进行修正 控制,以实现某些特定的控制功能。它 有两种类型:一种是模拟节气门位置传 感器,另一种是开关式节气门位置传感 器。
节气门位置传感器的安装位置
•2.开关量输出型节气门位置传感器
(1)开关式节气门位置传感器的内部结构
•
开关式节气门位置传感器
开关式节气门位置传感器是由两个开关触点构成 一个旋转开关,一个常闭触点构成怠速开关,节气 门处在怠速位置是:它位于闭合状态,将发动机控 制电脑的怠速输入信号端子接地搭铁,发动机控制 电脑接到这个信号后,即可使发动机进入怠速闭环 控制,或者控制发动机在“倒拖”状态时停止喷射 燃油,另一个常开触点节气门开度达到全负荷状态 时,将发动机控制电脑的全负荷输入信号端接地搭 铁。发动机控制电脑接到这个信号后,即可使发动 机进入全负荷加浓控制状态。 • 开关式节气门位置传感器的旋转臂与节气门轴相 联,并随节气门一起转动,它是一个三线传感器。
3.节气门位置传感器作用(产生信号、输送信号)
节气门位置传感器感应发动机各种工况下的 节气门开度位置信号。(怠速工况、节气门全开 工况) 节气门开启与关闭过程中的速度信号。(加 速工况、减速工况) 把节气位置信号传输给发动机控制单元。 节气门位置信号(发动机负荷信号)输送给自 动变速器控制系统
节气门位置传感器(开关型)
节气门位置传感器(开关型)
•
