室外综合管网设计

.word 格式 .目录第一章编制依照 (2)第二章工程概略 (2)第三章施工准备 (6)第四章施工整体部署 (7)第五章施工工艺 (10)一、室外雨、污排水工程 (10)二、室外给水工程 (16)三、室外电气工程 (20)四、热力工程 (25)第六章施工有关规定和要求 (27)第七章质量保证举措 (29)第八章工期保证举措 (31)第九章安全文明施工及保证举措 (32).word 格式 .第一章编制依照一、施工图建设单位供应、建筑设计研究院设计的施工宏图。

二、主要图集、标准和规范：1、图集：室外工程标准图集2、标准、规范：1)《建筑给水排水及采暖工程施工质量查收规范》 GB50242-20022)《给水排水管道施工及查收规范》 GB50268-20083)《给水排水修建物施工查收规范》 GB50141-20084)《电气装置安装工程电缆线路施工及查收规范》 GB50168-20065)《建筑电气工程施工质量查收规范》 GB50303-20026)《城镇供热管网工程施工及查收规范》 CJJ28-20047)《工业金属管道工程施工及查收规范》 GB50235-978)《现场设备、工业管道焊接工程施工及查收规范》 GB50236-989)《工程丈量规范》 GB50026-2007三、施工现场条件本工程场所相对平坦，场所设计标高在 4.00m~5.00m 。

基层土壤沉降大且地下水位较高，需充足注意土壤沉降对管道造成的影响及施工过程中的排水措施。

第二章工程概略一、工程简介：悦湖路北地块项目（一期）位于山东省荣成市山东省荣成市悦湖路以北、云光中路以西。

一期住所由 9 栋住所楼构成，住所层数由 14 层至 29 层不等，此中 1～8# 楼为一般住所，9# 楼为商住所。

总用地面积为48969.8 ㎡ ,地上建筑面积 156161 ㎡，地下建筑面积 13293.16 ㎡。

本工程室外管网是集给水管网、雨污水管网、热力管网、燃气管及电气管网为一体的住所小区室外综合管网二、各分部分项工程简况：1.给水系统包含生活给水系统及消防给水系统两部分。

室外综合管网设计规范
是一个重要的设计标准，它保障了室外管道系统的安全、稳定
和高效运转。

在进行室外综合管网设计时，必须遵守一系列规范
和标准。

首先，设计人员需要考虑管道的铺设方向和深度。

管道应该垂
直于地面，避免出现过大的倾角。

同时，管道的深度应该足够，
以保证管道不会被地下设施所破坏。

其次，设计人员还需考虑管道的材质和外径。

在选择管道的材
质时，需要符合设计要求，并考虑材质的使用寿命和稳定性。

此外，外径的大小也需要与设计要求相符，以确保管道能够承受正
常的水压和负荷。

除此之外，在室外综合管网的设计过程中，还需要考虑管道若
干重要的问题。

比如，在管道设计中要注意保证管道的排水性能。

否则，管道在使用过程中容易受到水浸泡，导致管道生锈或破损，最终影响管道的使用寿命。

此外，在管道设计中要注意管道的接口处。

接口应符合国家标准，并且在使用过程中应避免出现渗漏等问题。

若出现接口问题需要及时修复，避免破坏管道系统的正常运行。

最后，室外综合管网设计人员还需要考虑管道系统的排放和污水处理。

若污水不能及时得到处理，会给周围环境带来很大的危害和污染。

再次提醒设计人员在设计过程中应该注重这个因素。

综上所述，是非常重要的，需要严格的执行和遵循。

同时，设计人员在进行室外综合管网设计的过程中，应该根据实际情况具体问题具体分析，以保证设计质量。

建筑楼外配套管网设计、施工、验收过程详解前言：建筑楼外配套管网，即室外综合管网，主要包括：排水管道（污水管、雨水管）、热力管道、煤气管道、供水管道（自来水管、中水管、纯净水管）、通讯及智能化管线（电话、有线电视、宽带网）、电力管线等。

由于室外综合管网的复杂性及重要性，只有做好前期策划和过程管控，才能避免各种问题的出现。

本文从①综合设计和②施工工序两方面，总结室外综合管网工程的实施要点，对于我们在项目中实施参考很有帮助。

一综合设计篇室外综合管网涉及专业繁多，前期要综合设计，合理统筹安排，解决各专业管线布置及其相互间的矛盾。

本节就系统性地总结室外综合管网施工的原则，以供参考。

1室外综合管网施工的“四让”原则1. 有压管道让无压管道2. 埋管浅的管道让埋管深的管道3. 单管让双管4. 柔性材料管道让刚性材料管道2工程管线竖向位置发生矛盾时应遵循以下原则1. 压力管让重力自流管线2. 可弯曲管线让不易弯曲管线3. 分支管线让主干管线4. 小管径管线让大管径管线5. 电力电缆与电信管缆宜远离，并按照电力管线在道路东侧或南侧、电信管线在道路西侧或北侧的原则布置6. 尽可能将性质类似、埋深接近的管线排列在一起7. 新建管线让原有管线8. 施工量小的让施工量大的9. 检修次数少的、方便的，让检修次数多的、不方便的3交叉排列顺序1. 各种工程管线不应在垂直方向重叠直埋敷设2. 给水管道应在排水管道上面3. 煤气管道应在其他管道上面（热力管道除外）4. 电力管道应在热力管道下面、其他管道上面5. 热力管应在可燃气体管道及给水管道上面6. 工程管线在交叉点的高程应根据排水管线的高程确定给水管道应在排水管道上面煤气管道应在其他管道上面（热力管道除外）电力管道应在热力管道下面、其他管道上面热力管应在可燃气体管道及给水管道上面管道有交叉时注意要满足最小垂直净距4 综合管网的审查重点➣燃气考虑与其他管线距离尤其在交叉时审核调压站位置是否影响正常使用考虑燃气管道回填➣热力换热站位置是否合适与其他管道交叉处对管道标高进行核对➣给水确定泵房位置及主管道能否满足整个园区正常使用核对给水管道走向交叉处核对标高➣排水核对管道标高及市政主管道标高看是否能将水排出由于管道为无压管道所以要仔细核对各管道找坡方向➣电力注意与其他管道间的间距5结合园建绿化景观审查综合管网不仅仅是受地下和地上建筑制约，也受到园建及绿化景观的制约。

小区室外综合管网设计要点浅析摘要：小区室外综合管网是建筑工程极其重要的隐蔽工程，涵盖自来水、燃气、雨水、污水、电力、弱电、消防、智能化等专业，这里结合本人几年工作经验，浅析小区室外综合管网设计要点，提高初学者的设计能力。

关键词：室外管网，雨水，污水，自来水，电力一、综合管线概述1.1管线综合设计分为初步设计方案，综合管线报批，综合管线施工图及结合景观深化设计管综三个阶段。

1.2管线综合规划平面图图纸比例通常采用1:1000-1:500，一般和建筑规划总平面图比例一致。

图中主要包括以下内容：（1）标明等高线、河流、湖泊等，反映自然地形、地貌；（2）绘出小区周边环境、周边道路、建筑物、构筑物和城市管网、管线，并注明城市规划部门划定的红线范围；（3）绘出旧城改造地区原有道路、建筑物、各种管线及相关构筑物，并注明保留部分和拆除部分；（4）按小区详规或建筑规划总平面图标明新规划的道路、建筑物、构筑物等；1.3管线综合设计内容包括：给水管（市政直供低区加压中区加压高区加压）、污雨水管、消火栓管（低区加压高区加压）、喷淋管、电力管、弱电管、燃气管（低压中压）、室外消火栓。

从道路边起排列顺序宜为：电力电缆、电信电缆、燃气、给水、热力管、雨水管、污水管。

1.4管线综合设计成果：剖面图、施工说明、图例、坡面图，管线较多时提供节点大样。

1.5明确地块是否为绿色建筑，是否设置中水回用及雨水处理装置及可再生水源利用率。

1.6室外构筑物及设备包括：变配电房、开闭所、箱式变压器、低压分支箱、环网柜、通讯机房、燃气调压箱、消防水池、消防取水口、水泵结合器、室外消火栓。

二、综合管线绘图要求（1）标出污水处理装置、化粪池及工业污水处理池位置，结构标高，尺寸以及与周边建筑物之间最小距离。

（2）标出机房、配电房、开闭所、箱变、煤气调压柜位置，尺寸以及与周边建筑物之间最小距离。

（3）总图中标出红线。

（4）剖面图中增加红线及道路线。

（5）标出地下室轮廓线，注明车库顶板标高。

室外的综合管网施工方案设计
首先，管道布置设计是对整个管网的布局进行规划和设计。

在进行管
道布置设计时，需要考虑到管道的起点和终点位置，管道之间的衔接关系
以及管道的走向和高度等因素。

另外，还需要考虑到管道的引用，根据需
求确定引用点的数量和位置，并且合理布置各个引用点之间的管道。

其次，管材选用是根据具体情况选择适合的管材。

在选用管材时，主
要考虑到管道的使用环境、流体介质以及预算等因素。

常见的管材有钢管、铸铁管、铜管等，不同的管材具有不同的特点和适用范围。

然后，管道安装工艺是指根据施工现场的实际情况，选择合适的工艺
进行管道的安装。

常见的管道安装工艺有开挖敷设工艺和钻孔穿越工艺。

在进行管道安装时，需要进行正确的施工测量和连接操作，保证管道的安
装质量。

地下管道维护是保证管道长期正常运行的重要环节。

在进行地下管道
维护时，需要进行定期巡检和维修，及时排除管道中的堵塞和漏损问题，
并做好管道的清洗和防腐工作，延长管道的使用寿命。

最后，安全防护措施是保证施工过程安全的关键。

在进行综合管网施
工时，需要做好安全宣传教育工作，并且配备专业的安全监测人员，及时
发现和处理施工中的安全隐患。

同时，还需要配备必要的安全装备和施工
工具，保证施工过程中的安全性。

综上所述，室外综合管网的施工方案设计需要综合考虑布置设计、管
材选用、管道安装工艺、地下管道维护和安全防护措施等多个方面的因素。

同时，还需要根据具体情况进行相应的调整和改进，以确保施工质量和安全。

室外管网设计方案
1. 概述
本文档旨在提供一份室外管网设计方案，解决相关问题并满足项目的要求。

2. 设计目标
本设计方案旨在实现以下目标：
- 提供可靠的室外管网系统，确保稳定供水和排水功能；
- 节约用地，提高空间利用率；
- 考虑环境保护和可持续性因素；
- 遵循法律法规和相关标准。

3. 设计方案
3.1 管道布局
室外管网的管道布局应符合以下原则：
- 管道应尽量缩短长度，以减少水力损失；
- 管道应合理布置，便于维修和扩展；
- 根据不同的用途和需求，将管道分为供水管道和排水管道。

3.2 管道材料选择
在选择管道材料时，应考虑以下因素：
- 确保材料具有良好的耐腐蚀性和抗压性能；
- 考虑管道材料的寿命和维护成本；
- 遵循相关标准和规范。

3.3 安全措施
为确保管网系统的安全运行，应采取以下措施：
- 安装可靠的阀门和安全设备，以控制流量和防止管道爆裂；- 定期检查和维护管道，及时排除故障；
- 遵循相关安全操作规程，保障工作人员的安全。

3.4 环境保护和可持续性
在设计和运营室外管网时，应考虑环境保护和可持续发展因素：- 使用环保的材料和技术，降低对环境的影响；
- 合理利用雨水和再生水资源，减少对自然水资源的依赖；
- 定期监测和评估管网系统的环境影响，并采取相应的改进措施。

4. 总结
本设计方案提供了一份室外管网设计方案，以实现稳定供水和
排水功能，并兼顾环境保护和可持续性要求。

在实施过程中，应遵
循相关法律法规和标准，确保系统安全运行。

室外综合管网如何设计，这个难点我们帮你解决室外综合管网涉及专业繁多，前期要综合设计，合理统筹安排，解决各专业管线布置及其相互间的隔阂。

就系统性地总结室外综合管网施工的原则，以供参考。

1室外综合管网施工的“四让”原则1.有压管道让无压管道2.埋管浅的管道让埋管深的管道3.单管让双管4.柔性材料管道让连续性材料管道2工程管线竖向位置发生矛盾时应遵循以下原则1.阻力管让重力自流管线2.可弯曲管线让不易弯曲管线3.分支管线让主干管线4.小管径管线让大管径管线5.电力电缆与电信管缆宜远离，并按照电缆电力管线在道路东侧或南侧、电信管线在道路西侧或北侧的市场导向布置6.更进一步将性质类似、埋深接近短的管线重新排列在一起7.新建管线让原有管线8.施工量小的让施工量多的9.检修次数少的、方便的，让检修次数多的、不方便的3交叉排列顺序1.各种工程管线不应在垂直方向重叠直埋2.给水管道应在排水管道上面3.煤气管道应该在其他管道上面(热力管道除外)4.电力管道应在热力管道下面、其他管道上面5.热力管应在可燃气体管道及给水管道上面6.工程管线在交叉点的高程应根据排水管线的高程弄清4综合管网的审查重点➣燃气考虑时则与其他管线距离尤其在交叉时一切正常审核调压站位置是否影响正常使用考虑燃气管道回填➣热力换热站右侧是否合适与其他管道交叉处对管道标高进行核对➣给水确定泵房科技园位置及主管道能否满足整个园区正常使用核对给水管道走向昂尚核对标高➣排水核对管道标高及市政主管道标高看是否能将水排出由于管道为无压管道所以要仔细核对各管道找坡方向➣电力注意与其他管道间的间距5结合园建绿化景观审查系统分析管网不仅仅是受地下和地上建筑制约，也受到造林园建及绿化风景的制约。

为了加以控制景观构筑物、园林小品及景观组团种植等与市政综合管网位置出现交叉，影响后期园林施工，此类甚至导致个别市政管线无法验收，从而影响项目的按期交房和正常使用。

园林工程在设计阶段，必须紧密结合市政综合管网设计方案及综合管网图，进行合图审核，保证景观效果的正常实现和市政的正常交付使用。

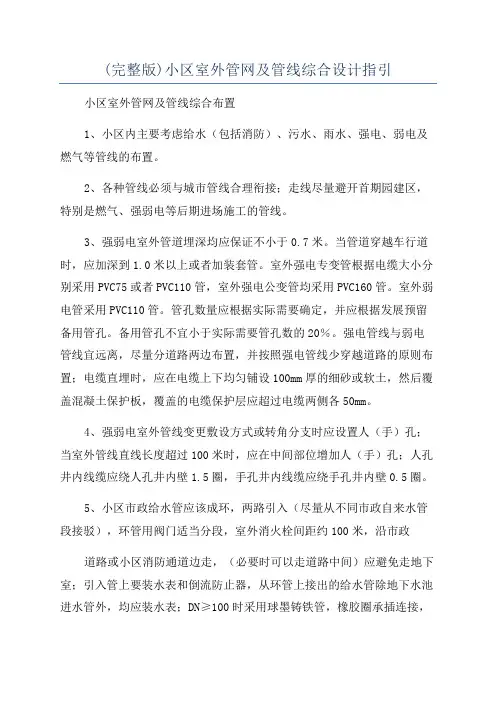

(完整版)小区室外管网及管线综合设计指引小区室外管网及管线综合布置1、小区内主要考虑给水（包括消防）、污水、雨水、强电、弱电及燃气等管线的布置。

2、各种管线必须与城市管线合理衔接；走线尽量避开首期园建区，特别是燃气、强弱电等后期进场施工的管线。

3、强弱电室外管道埋深均应保证不小于0.7米。

当管道穿越车行道时，应加深到1.0米以上或者加装套管。

室外强电专变管根据电缆大小分别采用PVC75或者PVC110管，室外强电公变管均采用PVC160管。

室外弱电管采用PVC110管。

管孔数量应根据实际需要确定，并应根据发展预留备用管孔。

备用管孔不宜小于实际需要管孔数的20％。

强电管线与弱电管线宜远离，尽量分道路两边布置，并按照强电管线少穿越道路的原则布置；电缆直埋时，应在电缆上下均匀铺设100mm厚的细砂或软土，然后覆盖混凝土保护板，覆盖的电缆保护层应超过电缆两侧各50mm。

4、强弱电室外管线变更敷设方式或转角分支时应设置人（手）孔；当室外管线直线长度超过100米时，应在中间部位增加人（手）孔；人孔井内线缆应绕人孔井内壁1.5圈，手孔井内线缆应绕手孔井内壁0.5圈。

5、小区市政给水管应该成环，两路引入（尽量从不同市政自来水管段接驳），环管用阀门适当分段，室外消火栓间距约100米，沿市政道路或小区消防通道边走，（必要时可以走道路中间）应避免走地下室；引入管上要装水表和倒流防止器，从环管上接出的给水管除地下水池进水管外，均应装水表；DN≥100时采用球墨铸铁管，橡胶圈承插连接，冷底子油一道、热沥青一道防腐。

DN≤80时采用衬塑钢管，丝扣连接，做两布三油防腐层（总厚度不小于3毫米），锌层破坏处先刷红丹二道。

6、小区加压给水管应该成环，环管用阀门适当分段，走线优先走地下室，必要时可以走小区道路中间。

管材采用衬塑钢管，DN≥150时采用法兰连接，衬塑层破坏处需要补塑，埋地法兰用热塑套保护；DN≤100时采用丝扣连接，埋地管道做两布三油防腐层（总厚度不小于3毫米），锌层破坏处先刷红丹二道。
