贴片轻触开关测试结果

开关检验检测报告一、检测目的和背景开关是电气设备中常用的控制元件，用于控制电路中的通断。

开关质量的好坏直接关系到电气设备的安全和性能。

为了确保开关的质量满足相关标准和要求，本次检测旨在对开关进行全面的检验和检测。

二、检测范围本次检测主要以普通低压开关为主要对象，包括直流和交流类别开关。

检测内容包括外观检查、绝缘电阻测定、机械操作性能、温度升高试验等。

三、检测方法和结果1.外观检查通过对开关的外观进行检查，包括观察外壳是否有裂纹、划痕、变形等缺陷，检查触点是否有异常氧化或烧结现象。

经过外观检查，所有开关样品均符合检测要求，无明显外观缺陷。

2.绝缘电阻测定选取10个样品进行绝缘电阻测试，测试结果如下表所示：样品编号绝缘电阻（MΩ）110029831014100599698710189991001098平均绝缘电阻:99.4MΩ以上测定结果均超过了通用开关标准要求的绝缘电阻大于50MΩ，说明开关的绝缘性能良好，能够稳定工作在正常电气设备中。

3.机械操作性能选取5个样品进行机械操作性能测试。

通过对样品的按键操作和整体机械结构进行检测，测试结果如下：样品编号机械操作性能1正常2正常3正常4正常5正常以上测试结果显示，所有样品的机械操作性能正常，能够满足开关的按键操作需求。

4.温度升高试验选取3个样品进行温度升高试验。

样品在连续通电30分钟后，开关温度升高如下：样品编号温度升高（℃）115214315以上测试结果显示，样品的温度升高均低于标准要求的25℃，符合开关的温度升高限制。

四、结论根据上述检测内容和结果分析，经过全面的检验和检测，所测试的开关样品均符合相关的标准和要求。

开关的外观良好，绝缘电阻高于标准要求，机械操作性能正常，温度升高正常。

以上结果表明，开关的质量合格，可以正常用于电气设备中，无安全和性能隐患。

五、建议建议生产商在日常生产中加强对开关的质量控制，确保开关的外观质量和性能稳定性，提高产品竞争力和用户满意度。

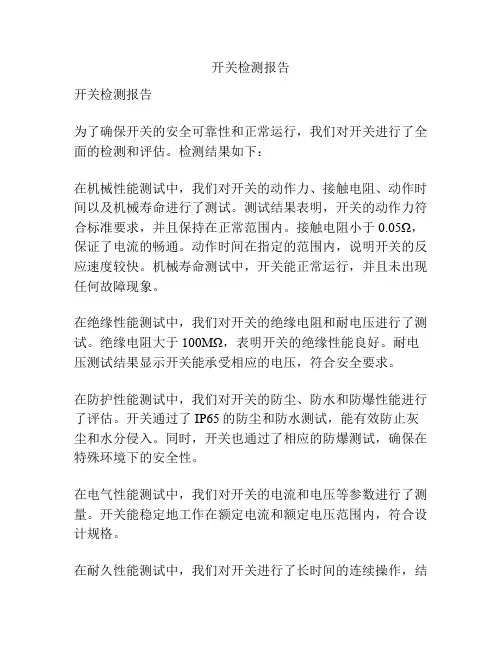

开关检测报告
开关检测报告
为了确保开关的安全可靠性和正常运行，我们对开关进行了全面的检测和评估。

检测结果如下：
在机械性能测试中，我们对开关的动作力、接触电阻、动作时间以及机械寿命进行了测试。

测试结果表明，开关的动作力符合标准要求，并且保持在正常范围内。

接触电阻小于0.05Ω，保证了电流的畅通。

动作时间在指定的范围内，说明开关的反应速度较快。

机械寿命测试中，开关能正常运行，并且未出现任何故障现象。

在绝缘性能测试中，我们对开关的绝缘电阻和耐电压进行了测试。

绝缘电阻大于100MΩ，表明开关的绝缘性能良好。

耐电压测试结果显示开关能承受相应的电压，符合安全要求。

在防护性能测试中，我们对开关的防尘、防水和防爆性能进行了评估。

开关通过了IP65的防尘和防水测试，能有效防止灰尘和水分侵入。

同时，开关也通过了相应的防爆测试，确保在特殊环境下的安全性。

在电气性能测试中，我们对开关的电流和电压等参数进行了测量。

开关能稳定地工作在额定电流和额定电压范围内，符合设计规格。

在耐久性能测试中，我们对开关进行了长时间的连续操作，结
果显示开关能正常工作，并且没有出现过热或其他异常现象。

综上所述，我们的测试结果表明，该开关在机械性能、绝缘性能、防护性能、电气性能和耐久性能方面都符合相关的标准要求。

该开关具有较高的安全可靠性和实用性，在正常使用情况下能够满足各项要求。

贴片收音机的安装与调试一课题目标1.学习贴片式元器件的检测与测量方法2.学习FM微型收音机的工作原理3.学习贴片收音机安装与焊接4.学习贴片收音机的调试与检修二目的通过FM微型收音机的安装与调试实训，了解FM微型收音机的特点，熟悉装配FM微型收音机的基本工艺过程，学习整机的装配工艺，培养学生的动手能力。

1.了解贴片器件的特点与识别贴片元器件，体积小，占用PCB版面少，元器件之间布线距离短，高频性能好，缩小设备体积，尤其便于便携式手持设备。

1)贴片电阻(贴片电阻无极性)贴片电阻是电路板上应用数量最多的一种元件，形状为矩形，本体颜色为黑色，电阻体上一般标注为白色数字（小型电阻无标识，称无印字贴片电阻），如图4所示。

贴片电阻在电路板上的元件序列号（常称位号）为R（如R1、R2等）。

贴片电阻的基本参数有标称阻值、额定功率、误差级别、最高电压、温度系数等，但在实际使用中，只需关注标称阻值和额定功率值这两项参数就可以了。

在贴片电阻的表面有三或四位数字表示阻值，其中前两（或三）位数字为该电阻的有效数字，最后一位为有效数乘以10的次方数，单位为Ω。

1)贴片电阻的额定功率采用数字标识的贴片电阻多为黑色，其功率级别分为1/20W、1/16W、1/8W、1/10W、1/4W、1/2W等，其中1/16W、1/8W、1/10W、1/4W 的最多。

一般功率越大，电阻体积也就越大，功率级别是随着尺寸逐步递增的。

另外，外形相同的贴片电阻，颜色越深，功率值也越大。

对于耗散功率大于或等于1W的电阻，由于考虑到散热要求，安装时不得与印刷线路板直接接触，因此电路板上用到的贴片电阻，一般都是小于1W的。

由于单只贴片电阻的功率受限，若电路中需要较大功率电阻的地方，经常采用多只贴片电阻并联（加串联）的方法来增大功率值。

贴片电阻的功率值不在电阻体上直接标注，可以根据电阻的“个头”来判断电阻功率值的大小。

1)贴片电阻的特性：1.体积小，重量轻；2.适应再流焊与波峰焊；3.电性能稳定，可靠性高；4.装配成本低。

电压处理 测试温度：40±2°C（＊） 相对湿度：90～95%RH 测试时间：500hr
电压处理 测试温度：最高使用温度±3°C 测试电压：W.V.=250V或更低 额定电压 × DC电压的200% W.V.=630V 额定电压 × DC电压的100% 测试时间：1000hr 单位: mm 热处理 10 20 弯曲度：1mm（＊） 移动速度：0.5mm/sec 测试期间使用一个 R=230 连接到样本两端的电容计。
焊盘
类型 贴片尺寸 焊盘尺寸
单位：mm
L 3.3 3.5 4.6 4.7 5.7 4.7
W 1.6 2.7 2.0 3.3 2.0 5.0
a 1.9~2.6 2.1~2.8 3.6 2.7~3.7 4.9~5.1 4.4~5.0
b 3.9~4.9 4.1~5.1 8.2 5.7~6.3 9.5~10.5 7.5~9.0
贴片长度（L）x 1.6x0.8 2.0x1.25 3.2x1.6 宽度（W）
b c 贴片 c
焊盘尺寸
a b c
0.6~0.7 0.6~0.7 0.8~0.9 1.0~1.2 1.1~1.3 1.5~1.7 0.6~0.8 0.8~1.1 1.0~1.4 1.8~2.5 2.3~3.2 3.5~5.0 0.6~0.8 1.0~1.2 2.2~2.4 2.0~2.4 2.6~3.4 3.6~4.6
① 建议的回流焊接条件（无铅）
温升1 空气预热 温升2 焊接 逐渐冷却
② 建议的回流焊接条件（无铅）
温升1 空气预热 温升2 焊接 逐渐冷却
䱊⫋⬉ᆍ఼
240～260℃ ⊿T ⊿T
230～250℃
超过1分钟
1~2分钟
5பைடு நூலகம்钟内
