开关设备试验作业指导书一、适用范围本作业指导书适用于10kV及以上开关设备的交接或预防性试验工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）三、试验设备、仪器及有关专用工具1．交接及大修后试验所需仪器及设备材料：21. 必须严格执行DL409-1991《国家电网公司电力安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1．绝缘电阻的测量1.1试验目的测量开关的绝缘电阻，目的在于初步检查开关内部是否受潮、老化。
1.2该项目适用范围2500V兆欧表1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
1.4.2用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。
开路时，兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。
然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。
1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。
1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。
1.4.6断开兆欧表后对被试品短接放电并接地。
1.4.7测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
1.5影响因素及注意事项1.5.1试品温度一般应在10～40℃之间。
微动开关、轻触开关、自锁开关检查基准书
（ISO9001-2015/IATF16949）
1.0目的：
规范微动开关、轻触开关、自锁开关的检验标准，确保检验工作有充分依据。
2.0范围
此标准适用于微动开关、轻触开关、自锁开关检验，其中斜体字部分，因当前测试设备所限，暂不强制要求检验。
3.0职责
质量控制部依据本检验标准进行微动开关、轻触开关、自锁开关检验。
4.0定义
4.1缺陷类别分为：严重缺陷缺陷（CR）、主要缺陷（MA）和次要缺陷（MI）；
4.2严重缺陷（CR）：不符合安全规范或可能对使用者、维护者造成人身危害的缺陷；
4.3主要缺陷（MA）：关键质量特性不合格，影响生产并可能导致故障或降低产品性能的缺陷；
4.4次要缺陷（MI）：一般质量特性不合格，但不影响使用功能及性能的缺陷。
5.0检验条件
5.1光照度：300-400LX(相当于40W日光灯500mm~600mm距离的光源)
5.2检验距离：550mm-650mm
5.3检验人员视力要求在0.8以上
6.0检验标准
备注：
1、力度测试、寿命试验只适用于轻触开关、自锁开关；
2、尺寸、外观、结构以本公司品质部样品为准。
7.0抽样方案与判定标准
外观检验抽样方案按GB/T2828.1-2013标准，正常检验一次抽样方案，一般检验水平Ⅱ，AQL:致命缺陷（CR）=0 重缺陷（MA）=0.65 轻缺陷（MI）=1.5。
尺寸及其他特性测试5-10PCS，0收1退。
取样方式：采取分散取样方式，5箱以内，每箱都应取样；超出10箱，按（5+。
批准薄膜开关检验标准文件编号审核修改状态编制制(修)订日期检验项目检验要求检验工具不良等级抽样方式判定尺寸外形尺寸、窗口与R角等尺寸均符合图纸要求。
游标卡尺R规AGB2828-2003一般II级AQL=1.5外观1、表面颜色与样品及图纸中技术要求的色号相符。
2、表面色泽均匀一致，应无黑点，无油污。
3、表面应无破损、划伤、压痕现象，边缘要求切割整齐，不允许存在毛边。
4、表面印刷的字迹应清晰，字号、字体、颜色、位置均应符合图纸要求。
5、排针应光亮，无锈斑，插件应卡紧，无松动现象；塑料插座应无断裂、划痕现象；排线部分必须覆盖双层PET保护膜，且不允许使用绝缘油代替。
6、按键手感柔软、均匀、舒适。
7、窗口应无黑点、麻点，且色泽均匀一致。
8、外包装应无破损现象，标识清晰，无标识错误。
目视手感A GB2828-2003一般II级AQL=1.5附着力测试用刀片和直尺在磨砂层及油墨层上分别划间距为1mm长为4cm的10条横线，并在此基础上划间距为1mm的10条竖线组成1mm*1mm的小格子，然后用透明胶带连续压平粘贴三次，撕开胶带后方格子脱起数量小于5个为合格。
直尺刀片透明胶带A N=1Ac=0Re=1疲劳测试用薄膜开关寿命测试仪检测薄膜按键的寿命，要求单个按键寿命≥100百万次薄膜开关寿命测试仪AN=1(每6月抽检)Ac=0Re=1性能测试1、用薄膜开关测试仪每个按键导通。
2、回路电阻≤60Ω。
3、绝缘电阻≥1000MΩ。
薄膜开关测试仪AGB2828-2003一般II级AQL=1.5耐压测试1、薄膜开关引线与插件经过500VAC，60秒测试无击穿、飞弧现象。
2、引线与引线250VAC，60秒的测试无击穿、飞弧现象。
耐压测试仪 A N=5Ac=0Re=1按键力1、技术图纸有要求按键力值的按技术图纸要求检验。
2、技术图纸上没有注明按键力值，按键力值应在100~250g之间(具体力值参照图纸要求）。
测力计(精度0.5级)A N=5Ac=0Re=1背后胶的粘力1、用薄膜开关粘贴在相应的仪表壳体上，压平后，要求粘贴牢固，不能有翘起、脱胶、不粘,中间凸起现象。

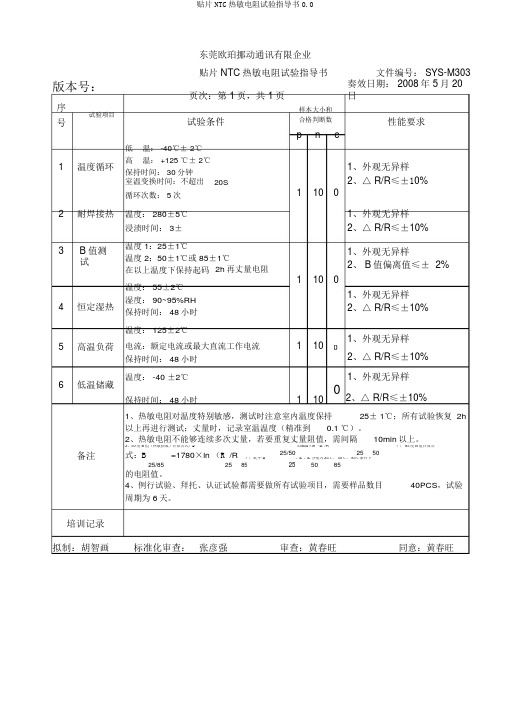

贴片NTC 热敏电阻试验指导书0.01 / 1版本号：序试验项目号1 温度循环2 耐焊接热3 B 值测试4 恒定湿热5 高温负荷6 低温储藏备注东莞欧珀挪动通讯有限企业贴片 NTC 热敏电阻试验指导书 文件编号： SYS-M303页次：第 1页，共 1页奏效日期： 2008年 5月20日样本大小和试验条件合格判断数性能要求pnc低 温： -40℃± 2℃高 温： +125 ℃± 2℃1、外观无异样 保持时间： 30分钟2、△ R/R ≤±10%室温变换时间：不超出 20S 1 10 循环次数： 5次温度： 280±5℃1、外观无异样 浸渍时间： 3±2、△ R/R ≤±10% 温度 1：25±1℃1、外观无异样温度 2：50±1℃或 85±1℃2、 B 值偏离值≤± 2% 在以上温度下保持起码 2h 再丈量电阻1 10 0温度： 55±2℃ 1、外观无异样 湿度： 90~95%RH2、△ R/R ≤±10%保持时间： 48小时温度： 125±2℃1、外观无异样 电流：额定电流或最大直流工作电流1 10保持时间： 48小时2、△ R/R ≤±10%温度： -40 ±2℃1、外观无异样保持时间： 48小时1 102、△ R/R ≤±10%1、热敏电阻对温度特别敏感，测试时注意室内温度保持 25± 1℃；所有试验恢复 2h 以上再进行测试；丈量时，记录室温温度（精准到 0.1 ℃）。
2、热敏电阻不能够连续多次丈量，若要重复丈量阻值，需间隔 10min 以上。
3、50度B 值（热敏指数）计算公式：B25/50 =3854×ln （R /R）； 85度B 值计算公式：B=1780×ln （R /R25 50 ）；此中R25、R 、R 分别为 25℃、 50℃、 85℃条件下25/85258550 85的电阻值。
文件版本0.0标题手机触摸屏试验、检验指导书生效日期2007年08月08日页次第2页共6页检验标准1目的规范触摸屏（LCM）的检验标准，以此作为本公司品质部触摸屏（LCM）检验的依据。
2范围本标准适用于移动事业部IQC对触摸屏（LCM）的检验工作。
3检验规则在交货方提供的合格产品中按GB/T 2828.1-2003《计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划》中一次正常抽样方案进行抽样，合格质量水平（AQL）及检查水平（IL）规定如下：AQL缺陷类别Z类A类B类C类AQL值一般检验项目0 0 0.65 1.5 特殊检验项目S-3抽样方案，（0，1）判定数组4一般检验项目：在20—40W日光灯的光照环境下,被检查样品放在离日光灯80CM、离检查者眼睛30CM（与水平45°角形成锥形，环视）的位置检验时注意以下事项:A. 检验人员必须佩带指套。
B. 将检验的产品置于检验员前方的位置，双手小心托住产品边缘，不能使产品弯曲。
C.检验者的眼神应持续的覆看而不是具体的盯住某一点看图（2）文件版本0.0标题手机触摸屏试验、检验指导书生效日期2007年08月08日页次第4页共6页检验标准基本电性能测试：回路电阻按相对应的规格书要求进行判定极间电容用LCR电桥测量（频率1MHZ，电压1V），触摸屏X轴与Y轴之间的电容量要求小于1500pF触摸灵敏度将触摸屏装在测试夹具上，进入各功能界面，用手写笔加≤50g的荷重点击、划线应能正常使用；点击不良、有时好时坏的现象，点击、划线时无效或响应缓慢绝缘电阻用DC25V的电压测试每两脚间，要求大于20MΩ透明度在550nm波长下透光率要求≥80%（方法：先用屏幕亮度计测量背光源的亮度，再放上触摸屏测试其亮度，后者与前者的比值即为触摸屏的透光率）热封强度用手动拉压力计分别给产品之引出线做X.Y.Z三个方向附着力试验，要求FX>2KG，FY>500G，FZ>150G，三个方向的拉力测试后产品的功能正常。
贴片电容检验作业指导书
1 目的及适用范围
本检验规范的目的是保证本公司所购贴片电容的质量符合要求。
本检验规范适用于本司所采购的无特殊要求的贴片电容。
2 参照文件：
本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计参数资料及GB282和GB2829抽样检验标准。
3 规范内容：
3.1测试工量具及仪表：LCR电桥（401A）或不低于本仪表精度的其它仪表，游标卡尺，
恒温铬铁，浓度不低于95%的酒精
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。
B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。
C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
3.3判定依据：抽样检验依GB2828标准，取特殊检验水平S-3；AQL ： A类缺陷为0，B
类缺陷为0.4，C类缺陷为1.0 。
标有◆号的检验项目抽样检验依GB2829标准，规定RQL为30，DL为III，抽样方案为：n = 6 ， Ac = 0 ， Re = 1 。
3.4检验项目、标准、缺陷分类一览表。
1目的
为品质部IQC检验人员提供工作依据。
2适用范围
适用于***品质部IQC对贴片电容（包括钽电容）的来料检验工作。
3检验工具及标准工时
1. 检验工具：数字电桥、漏电流测试仪、游标卡尺寸、条形码扫描仪、铬铁。
2．标准工时：5秒
4检验标准文件
《贴片电容检验标准》、《钽电容检验标准》。
5ROHS验证
6检验内容和步骤
常见各类电容参数测试条件
1、贴片电容根据尺寸来分，可分为040
2、060
3、0805、1206、1210、2220
2、贴片电容根据瓷介质来分划分为一类瓷（高频-COG或NPO）和二类瓷（低频Y5V和X7Y）
NPO或COG：属于温度补偿性电容，通常不变或很少受温度的影响，性能比较稳定
X7Y：属于温度稳定型
Z5U\Y5V：属于一般型电容，被用于滤波用途。
8、注意事项
1)注意生产厂家是否为公司规定的生产厂家.。
