贴片轻触开关常见问题

接近开关常见故障及处理方法一、常见问题及故障现象1、接近传感器无法确认到被检测物体的距离范围有多远。

2、开关安装在检测距离范围内,实际检测中信号时有时无(有时可检测到,有时无法检测到) 。

3、实际检测距离与传感器所标示的标准检测距离不同。

(或小于检测距离,或大于检测距离) 。

4、指示灯有信号提示,但无信号输出;或信号指示灯常亮无信号变化;或信号等不停闪烁等。

5、电源接通后无任何动作反应,或无信号反馈。

6、能否同时连接多个传感器等等(设备可区别不同传感器反馈信号,就可同时连接多个传感器) 。

在实际应用中的各种问题该如何解决, 首先应了解所购买的开关属于哪种类型, 其特有的产品特性和基本应用原理、安装方法、注意事项等。

关于我司所生产的电感是接近开关传感器产品信息如下。

二、电感式接近开关的检查方式电感式接近开关属于无触点型开关(即开关型传感器) ,一般应用在对定位要求精度高,使用寿命长,响应速度快, 安装便捷的机械自动控制设备中,主要作为限位、复位、行程定位、计数、自动保护、替代微动开关等作用。

电感式接近开关传感器被检测物体必须为金属物体,对于非金属物体,电感式接近开关则无动作。

具有防水、防震、防油、防尘、耐腐蚀等特点,对环境恶劣的适用性强。

三、电感式接近开关的输出信号接近开关是无触点传感器的一种泛称,它的种类有:电感式、电容式、霍尔式。

对本次说明的电感式接近开关输出信号主要为:开或关的开关量信号(即在接近开关的感应头到产品所检测到的最大范围以内任何一个位置有金属物体存在,就会给出一个开关信号,当物体不在检测距离范围以内,传感器开关信号与动作时相反) 。

注:电感式接近开关传感器不会产生模拟量的信号,对于需要靠电感式接近开关确定物体与传感器之间的距离是多少,将无法实现。

四、电感式接近开关的工作电压电感式接近开关一般行业默认是两种类型:1、直流输出 DC12~24V(Max10~30V)其中分类为:二(两)线式、三线式、四线式、航空插头式。

接近开关的常见故障及原因
接近开关是一种用于检测物体接近或远离的装置，常见故障及原因如下：
1. 电路故障，接近开关的电路可能会出现故障，导致无法正常工作。

这可能是由于电路板上的元件损坏或焊接点松动所致。

2. 机械磨损，长时间使用后，接近开关的机械部件可能会出现磨损，例如接近开关的触发器或传感器部件。

这会导致接近开关无法准确检测物体的位置。

3. 环境因素，接近开关通常安装在工业环境中，可能会受到灰尘、湿气、振动等环境因素的影响。

这些因素可能导致接近开关的灵敏度下降或失灵。

4. 电源问题，接近开关需要稳定的电源供应才能正常工作，如果电源不稳定或者供电线路出现问题，接近开关可能会出现故障。

5. 安装问题，接近开关的安装位置和方式对其性能也有很大影响。

如果安装不当，可能会导致接近开关误触发或无法触发。

综上所述，接近开关常见的故障原因包括电路故障、机械磨损、环境因素、电源问题和安装问题。

在实际应用中，需要定期检查和
维护接近开关，以确保其正常工作。

贴片电感失效原因分析总结贴片电感失效原因主要表现在五个方面，分别是耐焊性、可焊性、焊接不良、上机开路、磁路破损等导致的失效，本文将就这五点做出解释。

在此之前，我们先了解一下电感失效模式，以及贴片电感失效的机理。

电感器失效模式：电感量和其他性能的超差、开路、短路。

贴片功率电感失效原因：1.磁芯在加工过程中产生的机械应力较大，未得到释放；2.磁芯内有杂质或空洞磁芯材料本身不均匀，影响磁芯的磁场状况，使磁芯的磁导率发生了偏差；3.由于烧结后产生的烧结裂纹；4.铜线与铜带浸焊连接时，线圈部分溅到锡液，融化了漆包线的绝缘层，造成短路；5.铜线纤细，在与铜带连接时，造成假焊，开路失效。

一、耐焊性低频贴片功率电感经回流焊后感量上升＜20%。

由于回流焊的温度超过了低频贴片电感材料的居里温度，出现退磁现象。

贴片电感退磁后，贴片电感材料的磁导率恢复到最大值，感量上升。

一般要求的控制范围是贴片电感耐焊接热后，感量上升幅度小于20%o耐焊性可能造成的问题是有时小批量手工焊时，电路性能全部合格（此时贴片电感未整体加热，感量上升小）。

但大批量贴片时一，发现有部分电路性能下降。

这可能是由于过回流焊后，贴片电感感量会上升，影响了线路的性能。

在对贴片电感感量精度要求较严格的地方（如信号接收发射电路），应加大对贴片电感耐焊性的关注。

检测方法：先测量贴片电感在常温时的感量值，再将贴片电感浸入熔化的焊锡罐里10秒钟左右，取出。

待贴片电感彻底冷却后，测量贴片电感新的感量值。

感量增大的百分比既为该贴片电感的耐焊性大小。

二、可焊性当达到回流焊的温度时，金属银(Ag)会跟金属锡(Sn)反应形成共熔物，因此不能在贴片电感的银端头上直接镀锡。

而是在银端头上先镀银(2um左右)，形成隔绝层，然后再镀锡(4 — 8 u m) o可焊性检测将待检测的贴片电感的端头用酒精清洗干净，将贴片电感在熔化的焊锡罐中浸入4秒钟左右，取出。

如果贴片电感端头的焊锡覆盖率达到90% 以上，则可焊性合格。

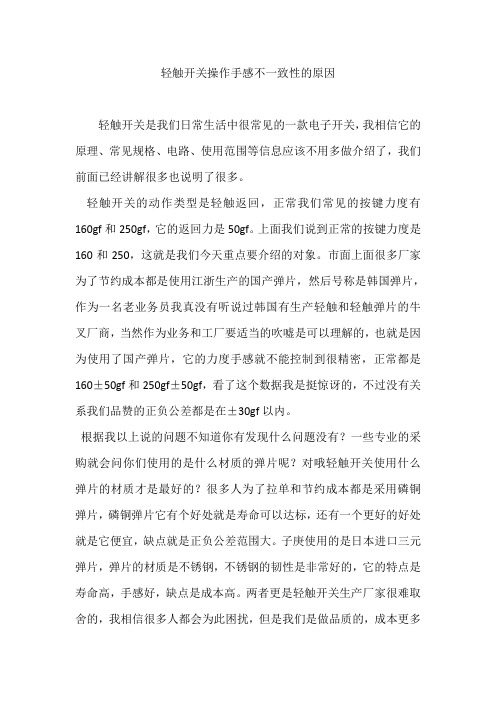

轻触开关操作手感不一致性的原因轻触开关是我们日常生活中很常见的一款电子开关，我相信它的原理、常见规格、电路、使用范围等信息应该不用多做介绍了，我们前面已经讲解很多也说明了很多。

轻触开关的动作类型是轻触返回，正常我们常见的按键力度有160gf和250gf，它的返回力是50gf。

上面我们说到正常的按键力度是160和250，这就是我们今天重点要介绍的对象。

市面上面很多厂家为了节约成本都是使用江浙生产的国产弹片，然后号称是韩国弹片，作为一名老业务员我真没有听说过韩国有生产轻触和轻触弹片的牛叉厂商，当然作为业务和工厂要适当的吹嘘是可以理解的，也就是因为使用了国产弹片，它的力度手感就不能控制到很精密，正常都是160±50gf和250gf±50gf，看了这个数据我是挺惊讶的，不过没有关系我们品赞的正负公差都是在±30gf以内。

根据我以上说的问题不知道你有发现什么问题没有？一些专业的采购就会问你们使用的是什么材质的弹片呢？对哦轻触开关使用什么弹片的材质才是最好的？很多人为了拉单和节约成本都是采用磷铜弹片，磷铜弹片它有个好处就是寿命可以达标，还有一个更好的好处就是它便宜，缺点就是正负公差范围大。

子庚使用的是日本进口三元弹片，弹片的材质是不锈钢，不锈钢的韧性是非常好的，它的特点是寿命高，手感好，缺点是成本高。

两者更是轻触开关生产厂家很难取舍的，我相信很多人都会为此困扰，但是我们是做品质的，成本更多的因素要留给客户去考虑。

前面我们铺垫了那么多的知识，现在就要来说重点了。

很多客户在使用后发现轻触开关的手感一致很不好，比如说我们有10个轻触开关，每个开关我去按它，按完后我们会发现每一个的手感好像不大一样，就像过山车一样一会重一会轻，如果你的产品是单个用量那么你就无法发现这个问题，也不用去考虑客户会反应这个问题，因为功能没有问题。

可是如果你的控制板上面有很多个轻触按键，那么你的问题就来了，作为设计工程师更好去考虑和避免这个问题。

影响轻触开关的性能因素有哪些⽇常对于在轻触开关的使⽤当中，许多的时候都是因为⼀些细节的情况，⽽后置所影响开关的质量性能使⽤，例如在轻触开关的存放环境上，⼀般请勿放置于⼀些带腐蚀⽓体的环境当中存放开关，因为由于开关许多的部件都是⾦属元件，从⽽接触到腐蚀⽓体，很容易会造成元件的腐蚀影响情况。

接着下来主要为⼤家提及⼏点关于影响轻触开关的性能因素有哪些。

影响轻触开关的性能因素有哪些影响因素⼀关于按键开关的存放环境上，⼀般请勿放置于⼀些带腐蚀⽓体的环境当中存放开关，因为由于开关许多的部件都是⾦属元件，从⽽接触到腐蚀⽓体，很容易会造成元件的腐蚀影响情况，后置则会导致影响降低其开关的质量性能使⽤。

影响因素⼆为避免开关的元件出现⽣锈以及氧化的情况，应当注意平时在开关的使⽤上，其按键的表⾯避免有接触⽔⽓或者⽔滴的存在，否则不慎流⼊到开关的内部，从⽽后置不但会造成危险的漏电情况发⽣，后置也则容易会造成元件的氧化反应，则过不了多久元件也会形成⽣锈的现象状况产⽣。

影响因素三其次对于轻触开关经常所发⽣的⼀些按键不灵敏的情况，其⼀的可能是由于开关内部吸附⼊太多的尘埃以及杂质的影响，⽽导致按键的弹⽚敏感性有所下降。

所以开关使⽤⼀段时间后，为确保性能的运⽤，应当定期进⾏开关的尘埃和杂物的清洁维护⼯作。

影响因素四由于开关的体积部件⼀般较⼩，因为在操作按键的当中，请注意不要使⽤过⼤的⼒度去按键开关，以避免会造成开关内部的弹⽚损坏，由此所后置造成开关的失灵故障出现。

所以关于开关的按键⼒度请按照相关的使⽤说明书进⾏操作。

影响因素五还有轻触开关的底部各个端脚，在安装开关过程中，注意个端脚不要有出现刮花以及刮伤的情况，否则引脚的损伤会直接影响后置开关的导电性能，轻则会出现⼀些线路失效的故障，严重的话，则会导致线路电流的漏电状况发⽣，⼈体⼀旦不慎触碰到，则会产⽣危险的触点事故。

不过总的来说，对于轻触开关的操作过程中，还是有很多的问题需要多加去注意的，不然即使⼀些微⼩的问题忽略，都会后置造成故障隐患的发⽣。

贴片轻触开关说明书1、贴片轻触开关具有小巧玲拢之称，一般的贴片开关都能封装，在储存运输方面也占有一定的优势，封装的轻触开关还便于机器组装，从而在组装方面占有一定的优势，由于贴片开关本身机查看PCB板，在操作中很那晃动，一般情况下是不会晃动。

2、接触电阻小，簇20mn。

手感好，有“滴答”清脆声。

利用导电橡胶作为接触通路的开关习惯称为导电橡胶开关。

开关手感好，但接触电阻大，一般在100一300n。

轻触开关的结构是靠按键向下移动，使接触簧片或导电橡胶块接触焊片，形成通路。

一、由常开触点、常闭触点组合而成，在贴片轻触开关中，常开触点的作用，就是当压力向常开触点施压时，这个电路就呈现接通状态;当撤销这种压力的时候，就恢复到了原始的常闭触点，也就是所谓的断开。

这个施压的力，就是用我们的手去开按钮、关按钮的动作。

二、当撤销施压的时候，贴片轻触开关就会被关闭，他内部结构都是依靠金属弹片来保护受力情况，实现接通、断开。

三、他的工作原理跟其结构是有着联系的，如220V交流电通过灯泡H及整流全桥后，变成直流脉动电压，作为正向偏压，加在可控硅VS及R支路上。

贴片轻触开关1、白天，亮度大于一定程度时，光敏二极管D呈现底阻状态≤1KΩ，使三极管V截止，其发射极无电流输出，单向可控硅VS因无触发电流而阻断。

此时流过灯泡H的电流≤2.2mA,灯泡H不能发光。

电阻R1和稳压二极管DW使三极管V偏压不超过6.8V，对三极管起保护作用。

2、、夜晚，亮度小于一定程度时，光敏二极管D呈现高阻状态≥100KΩ，使三极管V正向导通，发射极约有0.8V的电压，使可控硅VS 触发导通，灯泡H发光。

RP是清晨或傍晚实现开关转换的亮度选择元件。

四、贴片开光是比较方便加工的轻触开光，但在焊接过程中需要小心，以防损坏。

特别是对横压型施加过大的负载的话，铆接部会发生破损，变成开关破损的因素。

因而在安装、操作时等，请注意不要附加高于过大负荷分量（29.4N、1分钟、1次）的荷分量。

贴片电阻失效形式
贴片电阻是一种常见的电子元件，用于控制电流和电压的大小。

然而，有时候贴片电阻会失效，导致电路无法正常工作。

贴片电阻失效的形式有很多种，其中一种常见的情况是电阻值变大或变小。

当电阻值变大时，电路中的电流就会减小，导致相关设备无法正常运行。

而当电阻值变小时，则可能会导致电流过大，从而损坏其他电子元件。

贴片电阻失效的原因也各不相同。

一种可能的原因是贴片电阻的焊接不牢固，导致接触不良。

另一种可能的原因是贴片电阻的材料老化或受到外界环境的影响，导致电阻值发生变化。

此外，如果贴片电阻在运输或安装过程中受到物理损坏，也可能导致失效。

贴片电阻失效对电子设备的影响是非常严重的。

一旦贴片电阻失效，整个电路可能无法正常工作，导致设备无法使用或损坏。

因此，对贴片电阻的质量控制和测试非常重要，以确保电子设备的稳定性和可靠性。

为了避免贴片电阻失效，我们可以采取一些预防措施。

首先，应选择质量可靠的贴片电阻品牌，并确保在安装过程中正确操作。

其次，应定期检查电路中的贴片电阻，以确保其正常工作。

如果发现电阻值异常，应及时更换。

此外，还应注意保护贴片电阻免受物理损坏或外界环境的影响。

贴片电阻失效是一种常见的电子元件问题，可能会导致电路无法正常工作。

为了确保电子设备的稳定性和可靠性，我们应重视贴片电阻的质量控制和测试，并采取预防措施来避免失效的发生。

只有这样，我们才能保证电子设备的正常运行和长久使用。

目录一、轻触开关工作原理解析 (2)二、轻触开关有哪些分类 (2)三、如何挑选优质的轻触开关 (4)四、轻触开关常用的性能测试方法 (4)五、使用轻触开关的注意事项 (5)六、轻触开关与薄膜开关有区别吗 (6)七、轻触开关的应用范围有哪些 (7)八、轻触开关目前的发展趋势 (8)一、轻触开关工作原理解析什么是轻触开关我们在了解轻触开关的原理前先来了解一下什么是轻触开关，轻触开关是一种电子开关，属于电子元器件类。

由嵌件、基座、弹片、按钮、盖板组成，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关既断开，其内部结构是靠金属弹片受力弹动来实现通断的。

轻触开关的分类轻触开关可以分为标准型、密封型、摆杆型、长型、立式型、SMD型、防水型、半圆阵列薄型等。

接点镀银、镀金。

安装形式主要有嵌入插脚式、插入焊接式、表面贴装等。

尺寸有4.5×4.5mm、6×3.5mm、6×6mm、6.6×6.6mm、8×8mm、10×10mm、12×12mm等。

轻触开关原理图轻触开关工作原理图二、轻触开关有哪些分类轻触开关的分类有很多种，比如等边标准型、超薄型贴片式、密封型直插式、超长寿命平型等。

小编整理了一些常用的轻触开关的类型，希望对大家有帮助。

轻触开关分类一、等边标准型表面形状为正方形，且执行机构在顶表面的标准型，故为等边标准型轻触开关。

这样的轻触开关有很多种，如：6.0*6.0、12.0*12.0、 6.2*6.2、5.2*5.2、4.9*4.9、7.2*7.2等等，此外，他们有贴片式(SMD)与直插式(DIP)两种。

适用于多种操作面板,应用范围广泛。

轻触开关分类二、超薄型贴片式它的引脚为贴片式，且高度仅为0.8mm，故为超薄型贴片式轻触开关。

它的超薄特性，决定了它适于高密度安装。

轻触开关分类三、密封型直插式采用密封结构，引脚为直插式，故为密封性直插式轻触开关。

贴片电容失效原因和解决办法
贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

在使用过程中我们也经常会遇到各种各样的问题，带给我们不小的影响，本文主要针对的是贴片电容失效的情形，分析其产生的原因以及对此应对的办法，希望能够帮助到大家能够更加快速有效的解决这类的问题。

贴片陶瓷电容最主要的失效模式断裂
贴片陶瓷电容器作常见的失效是断裂,这是贴片陶瓷电容器自身介质的脆性决定的.由于贴片陶瓷电容器直接焊接在电路板上,直接承受来自于电路板的各种机械应力,而引线式陶瓷电容器则可以通过引脚吸收来自电路板的机械应力.因此,对于贴片陶瓷电容器来说,由于热膨胀系数不同或电路板弯曲所造成的机械应力将是贴片陶瓷电容器断裂的最主要因素.
陶瓷贴片电容器的断裂陶瓷贴片电容器受到机械力后断裂的示意如下图：
陶瓷贴片电容器机械断裂后,断裂处的电极绝缘间距将低于击穿电压,会导致两个或多个电极之间的电弧放电而彻底损坏陶瓷贴片电容器,机械断裂后由于电极间放电的陶瓷贴片电容器剖面显微结构如下图：
上图是机械断裂后由于电极间放电的陶瓷贴片电容器剖面显微结构对于陶瓷贴片电容器机械断裂的防止方法主要有:尽可能的减少电路板的弯曲、减小陶瓷贴片电容器在电路板上的应力、减小陶瓷贴片电容器与电路板的热膨胀系数的差异而引起的机械应力.
如何减小陶瓷贴片电容器在电路板上的应力将在下面另有行进叙述,这里不再赘述.减小陶瓷贴片电容器与电路板的热膨胀系数的差异而引起的机械应力可以通过选择封装尺寸小的电容器来减缓,如铝基电路板应尽可能用1810以下的封装,如果电容量不够可以采用多只并联的方法或采用叠片的方法解决.也可以采用带有引脚的封装形式的陶瓷电容器解决，新晨阳电子。
