一：如何计算显示屏的尺寸和分辨率？（按单元板计算的方法）
例如墙体尺寸，长：3.8米，高：1.6米。

如何计算室内P7.62全彩屏的尺寸？
1：已知单元板最小尺寸：244m m×122mm；单元板最小分辨率：32×16.
2：长单元板个数取整：3800mm÷244mm＝15/16
高单元板个数取整：1600mm÷122mm＝13/14
3: 显示屏尺寸：长 244mm×15＝3660mm＝3.66m 或者244mm×16＝3904mm＝3.9m
高 122mm×13＝1586mm＝1.586m 或者122mm×14＝1708mm＝1.708m 显示屏尺寸：长×高 3.66m×1.586m 或者3.9m×1.708m
4：屏体分辨率：长32×15＝480 高 16×13＝208
5：显示屏像素点数：480×208＝99804
6：显示屏的比例最好是：16/9 9÷16＝0.5625
二：产品分类
1：按显示颜色分：单红色，单绿色，红绿双基色，红绿蓝三色。

2：按使用功能分：图文显示屏，多媒体视频显示屏，行情显示屏，条形显示屏。

3：按使用环境分：室内显示屏，室外显示屏，半户外显示屏。

4：按发光点直径分：∮3.0，∮3.7，∮4.8，∮5.0，∮8.0。

P8, P10 , P16, P20等。

三：三合一与三拼一的区别
●三合一是指将：红，绿，蓝三种不同颜色的LED晶片封装在同一个胶体内。

优点是：显示效果好。

缺点是：分光分色难，成本高。

●三拼一（又称三分离）是指将：红，绿，蓝三种独立封装的SMT灯按照一定的间距垂
直并列在一起。

优点是：性价比好。

四：鉴定一块屏的好坏因素
1：平整度：显示屏的表面平整度要在±1mm以内，以保证显示图像不发生扭曲，局部凸起或凹进会导致显示屏的可视角度出现死角。

平整度的好坏主要由生产工艺决定。

2：亮度及可视角度：室内全彩屏的亮度要在800—2000cd/m2,室外全彩屏的亮度要在5000—7500cd/m2,才能保证显示屏的正常工作，否则会因为亮度太低二看不清所显示的图像。

亮度的大小主要由LED管芯晶体尺寸大小来决定。

可视角度的大小直接决定显示屏受众的多少，故而角度越大越好。

而其大小主要由管芯的封装方式来决定。

3：白平衡效果：白平衡效果是显示屏最重要的指标之一，色彩学上当红绿蓝三原色的比例为1：4.6：0.16时才会显示出纯正的白色，如果实际比例有一点偏差则会出现白平衡的偏差，一般要注意白色是否有偏蓝色，偏黄绿色现象。

白平衡的好坏主要有显示屏的控制系统来决定，管芯对色彩的还原性也有影响。

4：色彩的还原性：色彩的还原性是指显示屏对色彩的还原性，既显示屏显示的色彩要与播放源的色彩保持高度一致，这样才能保证图像的真实感。

5：有无马赛克、死点现象：马赛克是指显示屏上出现单元模组的颜色不均匀是的效果，常亮或常黑的小四方块，既模组坏死现象，其主要原因为显示屏所采用的接插件质量不过关。

死点指显示屏上出现的常亮或常黑的单个点，死点的多少主要由管芯的好坏来决定。

6：有无色块色差：色块是指相邻模组之间存在较明显的色差，颜色的过渡以模块为单位了，引起色块现象主要是由控制系统较差，灰度等级不高，扫描频率较低造成的。

五：LED显示屏的构成
由LED显示屏屏体+控制系统+播放软件+外围设备+框架结构+施工运输
六：LED优点
LED是发光二极管英文Light Emitting Diode的简称。

具有高亮度，视觉远大，图像清晰，色彩鲜艳，稳定性好，功耗低，光效高，寿命长等优点。

七：为什么户外屏不能用表贴LED？
因为户外屏安装结构要求严格，贴片LED无法适应户外（南方、北方）的恶劣环境；
户外屏亮度要求较高，目前贴片LED无法达到户外屏的亮度要求；
◆恒流驱动器：分为：5026（聚积，远智，贵些）和16126（国产明威，便宜些）
◆LED显示屏管芯：红管（台湾光磊，厦门三安）和蓝绿管（杭州仕兰）。

显示屏发光管：深圳雷曼，日本日亚，美国科瑞。

（谁家封装的就是谁家的发光管）九：各种类型显示屏的最小单元板和单元板模组点数参数表。

◆按照用途分：1、用于传媒如室内全彩显示屏，室外全彩显示屏。

2、用于金融。

如门楣屏，点阵屏，混合屏3、用于一般商户如门楣屏。

◆按照色彩分：1、单色显示屏2、双色显示屏3、三基色显示屏
◆按照所用材料分：1、点阵屏2、混合屏
LED显示屏边框规格尺寸有：20*45、25*90、30*28*90、30*38*90、35*90、45*90、45*100等
常见型号及尺寸：●室内点阵单双色
●室外点阵单双色
●室内全彩模组
●室外全彩模组。

合集下载

常用显示屏参数大全

常用显示屏参数大全

常用led显示屏参数1：室内单、双色部分1.1标准室内Ø5单、双色屏参数（1）单元板实际尺寸是：484mm×242mm;（2）单元板分辨率是：64点×32点（3）点间距是：7.62mm（4）物理密度是: 17222点/平米（5）单色最大功耗是：200W/平米（6）双色最大功耗是：300W/平米（7）扫描方式：1/16扫描1.2标准室内Ø3.75单、双色屏参数（1）单元板实际尺寸是：304mm×152mm;（2）单元板分辨率是：64点×32点（3）点间距是：4.75mm（4）物理密度是: 44321点/平米（5）单色最大功耗是：450W/平米（6）双色最大功耗是：650W/平米（7）扫描方式：1/16扫描1.3半室外Ø5单、双色屏参数（1）单元板实际尺寸是：488mm×244mm;（2）单元板分辨率是：64点×32点（3）点间距是：7.62mm（4）物理密度是: 17222点/平米（5）单色最大功耗是：350W/平米（6）双色最大功耗是：550W/平米（7）扫描方式：1/8扫描1.4标准室内Ø3.0单、双色屏参数（1）单元板实际尺寸是：256mm×128mm;（2）单元板分辨率是：64点×32点（3）点间距是：4mm（4）物理密度是: 62500点/平米（5）单色最大功耗是：800W/平米（6）双色最大功耗是：1000W/平米（7）扫描方式：1/16扫描2：室内全彩部分（SMD三合一）室内三合一全彩屏按点间距分主要有：P1.8，P1.9，P2.5，P3，P4,P5,P6,P7.62,P8,P10,P12;室内P1.8屏参数（1）单元板实际尺寸是：115.2mm×115.2mm;（2）单元板分辨率是：64点×64点（3）点间距是：1.8mm（4）物理密度是: 308642点/平米（5）像素构成：1R1G1B（6）最大功耗：1660 W/平米（7）扫描方式：1/32扫描（8）白平衡亮度：1200cd/平米室内P1.9屏参数（1）单元板实际尺寸是：121.6mm×121.6mm;（2）单元板分辨率是：64点×64点（3）点间距是：1.9mm（4）物理密度是: 277008点/平米（5）像素构成：1R1G1B（6）最大功耗：1500 W/平米（7）扫描方式：1/32扫描（8）白平衡亮度：1420cd/平米室内P2.5屏参数（1）单元板实际尺寸是：160mm×80mm;（2）单元板分辨率是：64点×32点（3）点间距是：2.5mm（4）物理密度是: 160000点/平米（5）像素构成：1R1G1B（6）最大功耗：1850W/平米（7）扫描方式：1/16扫描（8）白平衡亮度：1800cd/平米室内P3屏参数（1）单元板实际尺寸是：192mm×96mm;（2）单元板分辨率是：64点×32点（3）点间距是：3mm（4）物理密度是: 111111点/平米（5）像素构成：1R1G1B（6）最大功耗：1550 W/平米（7）扫描方式：1/16扫描（8）白平衡亮度：1500cd/平米室内P4屏参数（1）单元板实际尺寸是：256mm×128mm;（2）单元板分辨率是：64点×32点（3）点间距是：4mm（4）物理密度是: 62500点/平米（5）像素构成：1R1PG1B（6）最大功耗：1100 W/平米（7）扫描方式：1/16扫描（8）白平衡亮度：1800cd/平米室内P5屏参数（1）单元板实际尺寸是：320mm×160mm;（2）单元板分辨率是：64点×32点（3）点间距是：5mm（4）物理密度是: 40000点/平米（5）像素构成：1R1PG1B（6）最大功耗：1100 W/平米（7）扫描方式：1/16扫描（8）白平衡亮度：2000cd/平米室内P6屏参数（1）单元板实际尺寸是：384mm×192mm;（2）单元板分辨率是：64点×32点（3）点间距是：6mm（4）物理密度是:27777点/平米（5）像素构成：1R1PG1B（6）最大功耗：1000 W/平米（7）扫描方式：1/8扫描（8）白平衡亮度：1800cd/平米室内屏P7.62屏参数（1）单元板实际尺寸是：488mm×244mm;（2）单元板分辨率是：64点×32点（3）点间距是：7.62mm（4）物理密度是:17222点/平米（5）像素构成：1R1PG1B（6）最大功耗：900 W/平米（7）扫描方式：1/8或1/4扫描（8）白平衡亮度：700cd/平米室内P8屏参数（1）单元板实际尺寸是：512mm×256mm;（2）单元板分辨率是：64点×32点（3）点间距是：8mm（4）物理密度是:15625点/平米（5）像素构成：1R1PG1B（6）最大功耗：900 W/平米（7）扫描方式：1/8或1/4扫描（8）白平衡亮度：1800cd/平米室内P10屏参数（1）单元板实际尺寸是：320mm×160mm;（2）单元板分辨率是：32点×16点（3）点间距是：10mm（4）物理密度是:10000点/平米（5）像素构成：1R1PG1B（6）最大功耗：600 W/平米（7）扫描方式：1/4扫描（8）白平衡亮度：1400cd/平米室内P12屏参数（1）单元板实际尺寸是：384mm×192mm;（2）单元板分辨率是：64点×32点（3）点间距是：12mm（4）物理密度是:6944点/平米（5）像素构成：1R1PG1B（6）最大功耗：300 W/平米（7）扫描方式：1/8扫描（8）白平衡亮度：600cd/平米3：室外单、双色部分3.1室外单色、双色P16屏参数（1）物理密度：3906点/平米（2）单色最大功耗：200W/平米（3）双色最大功耗：400W/平米3.2室外单色、双色P20屏参数（1）物理密度：2500点/平米（2）单色最大功耗：150W/平米（3）双色最大功耗：300W/平米3.3室外屏的选择及安装需要注意：（1）朝向：尽量面朝北，避免阳光直射影响亮度；（2）防雨：必须注意严密的防雨处理，所有接缝处必须做好防水处理；（3）避雷：必须做避雷装置，且屏体有良好的接地处理；4：室外全彩部分室外全彩屏按点间距分：P8，P10,P12 ,P16，P20室外P8屏参数（1）单元模组尺寸：256 mm×128 mm（2）单元模组分辨率：32点×16点（2）物理密度：15625点／平米（3）像素组成：1R1PG1B（4）最大功耗：700 W/平米（5）白平衡亮度：8000cd/平米（6）驱动方式：1/4扫描室外P10屏参数（1）单元模组尺寸：160 mm×160 mm（2）单元模组分辨率：16点×16点（2）物理密度：10000点／平米（3）像素组成：1R1PG1B（4）最大功耗：1000 W/平米（5）白平衡亮度：6000cd/平米（6）驱动方式：1/2扫描室外P12屏参数（1）单元模组尺寸：192mm×192mm（2）单元模组分辨率：16点×16点（3）物理密度：6944点／平米（4）像素组成：1R1PG1B（5）最大功耗：750 W/平米（6）白平衡亮度：5500cd/平米（7）驱动方式：1/2扫描室外P16屏参数（1）单元模组尺寸：256 mm×128 mm（2）单元模组分辨率：16点×8点（3）物理密度：3906点/平米（4）像素组成：1R1PG1B（5）最大功耗：820 W/平米（6）白平衡亮度：8000 cd/平米（7）驱动方式：静态恒流室外P20屏参数（1）单元模组尺寸：320 mm×160mm（2）单元模组分辨率：16点×8点（3）物理密度：2500点/平米（4）像素组成：1R1PG1B（5）最大功耗：700 W/平米（6）白平衡亮度：7500 cd/平米（7）驱动方式：静态恒流（1）单元模组尺寸：192mm×192mm （2）单元模组分辨率：16点×16点（3）物理密度：6944点／平米（4）像素组成：1R1PG1B（5）最大功耗：500 W/平米（6）白平衡亮度：5000cd/平米（7）驱动方式：1/4扫描。

LED单元板规格书-P1.8

LED单元板规格书-P1.8

产品规格书客户名称：产品名称：P1.8三合一表贴全彩单元板日期：样品单号：客户确认ATTENTIONOBSERVE PRECAUTIONSELECTROSTATICSENSITIVE DEVICESXX市XXXX光电照明科技有限公司地址：电话：0000000000传真：0000000000产品规格书型号：P4三合一表贴全彩单元板MAIN TECHNICAL PARAMETERS FOR INDOOR LED DISPLAY(PITCH4) 技术参数（Technical parameters）单位UNIT 参数值（parameters values ）物理点间距（Pixel pitch）mm 1.846模块尺寸（Panel size）mm L192*H96物理密度（Physical density）/m2294982像素基色（Pixel configuration）R/G/B 1,1,1驱动方式（Driving method）动态扫描Dynamic scanning LED封装方式（LED Encapsulation）SMD 1010黑灯显示分辨率（Display resolution）DOTS 104(W)*52(H)LED参数（LED Parameter) MCDNMR:120-140 G:360-435 B:80-100R:622.5-625 G:525-527.5 B:462.5-465模块工作电压（Module working voltage）VDc 5平均功耗（Module consumption ）W 180-250模块视角（Viewing angle）Deg. 160 度换帧频率（Frame Frequency）Hz ≥60刷新频率（Refresh frequency）Hz ≥900白平衡亮度（Equilibrium brightness）cd/ m2≥1200工作环境温度（Working environmenttemperature）0C -10~60工作环境湿度（Working environmenthumidity）RH10%～70%白场色温（Colour temperature）7500K-10000K 灰度/颜色（Gray scale/color）≥16.7M color输入信号（Input signal）RF\ S-Video\ RGB etc 平均无故障时间（Mean free error time）Hours ＞5000寿命（Life）Hours 100000杂点率（Lamp failure frequency）＜0.0001图片（Picture）。

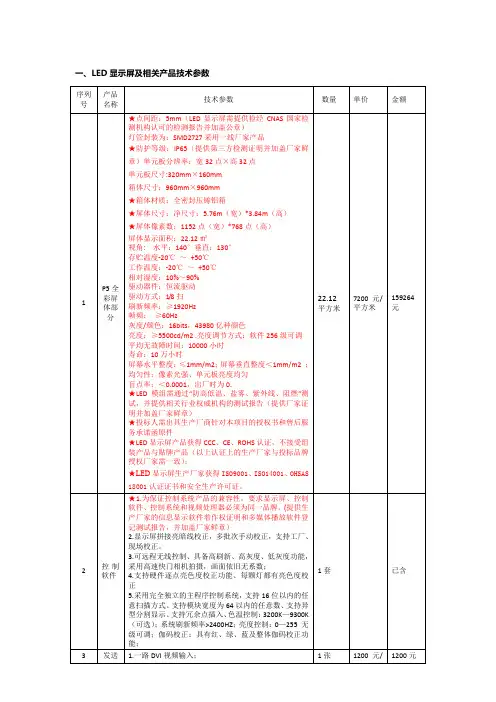

LED显示屏及相关产品技术参数
