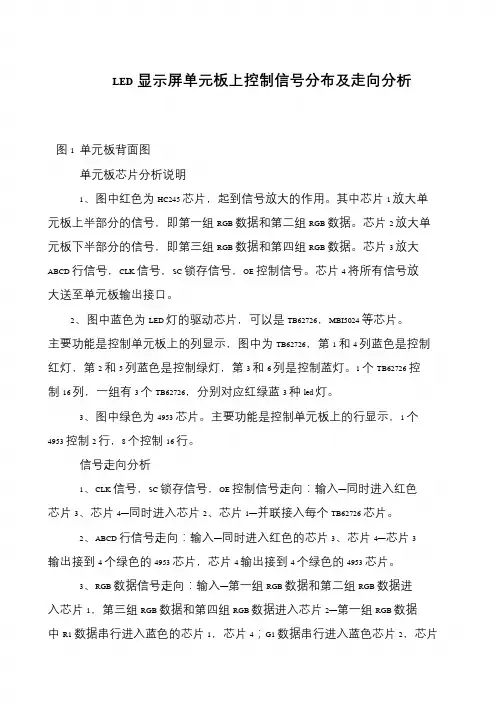

LED显示屏单元板上控制信号分布及走向分析
图1 单元板背面图
单元板芯片分析说明
1、图中红色为HC245 芯片，起到信号放大的作用。

其中芯片1 放大单元板上半部分的信号，即第一组RGB 数据和第二组RGB 数据。

芯片2 放大单元板下半部分的信号，即第三组RGB 数据和第四组RGB 数据。

芯片3 放大ABCD 行信号，CLK 信号，SC 锁存信号，OE 控制信号。

芯片4 将所有信号放大送至单元板输出接口。

2、图中蓝色为LED 灯的驱动芯片，可以是TB62726，MBI5024 等芯片。

主要功能是控制单元板上的列显示，图中为TB62726，第1 和4 列蓝色是控制红灯，第2 和5 列蓝色是控制绿灯，第3 和6 列是控制蓝灯。

1 个TB62726 控制16 列，一组有3 个TB62726，分别对应红绿蓝3 种led 灯。

3、图中绿色为4953 芯片。

主要功能是控制单元板上的行显示，1 个4953 控制2 行，8 个控制16 行。

信号走向分析
1、CLK 信号，SC 锁存信号，OE 控制信号走向：输入—同时进入红色芯片3、芯片4—同时进入芯片
2、芯片1—并联接入每个TB62726 芯片。

2、ABCD 行信号走向：输入—同时进入红色的芯片
3、芯片4—芯片3 输出接到4 个绿色的4953 芯片，芯片4 输出接到4 个绿色的4953 芯片。

3、RGB 数据信号走向：输入—第一组RGB 数据和第二组RGB 数据进入芯片1，第三组RGB 数据和第四组RGB 数据进入芯片2—第一组RGB 数据中R1 数据串行进入蓝色的芯片1，芯片4；G1 数据串行进入蓝色芯片2，芯片。

LED点阵显示屏工作原理及驱动程序LED显示屏驱动程序几年前本人得到一块双色LED显示屏，因为没有控制器，所以对显示屏的工作原理进行了一番研究，利用手头上的元件，搭了一块电路板，编写了一段程序就放置一边了，这几天有时间，把原来的89C51汇编程序改了一下，改为AT89C2051和STC11F04E单片机能用的程序，放到博客上希望有兴趣的同行可以参考一下。

下面是显示效果图：下面是接口电路板图：下面是电路原理图：工作原理：这块显示屏是分为上下共32行LED点阵，水平有4块16*16点阵，所以能显示16*16点阵8个汉字。

工作原理是用74ls138做为行扫描，列用74ls595控制，当138扫描到某一行时，595决定哪一列该亮，就这样快速扫描，就形成了图像了。

参见下图：以单色单元板为例走线方式如下图：各信号走向如下：l JP1排针16脚信号A->74HC245的第2脚（信号放大）->74HC245的第18脚->74HC138的第1脚->JP2排针16脚l JP1排针15脚信号B->74HC245的第3脚（信号放大）->74HC245的第17脚->74HC138的第2脚->JP2排针15脚l JP1排针1脚信号OE->74HC245的第4脚（信号放大）->74HC245的第16脚->74HC04D的第1脚->74HC04D的2脚->①74HC138的第5脚->②74HC04D的3脚->74HC04D的4脚->JP2排针1脚l JP1排针11脚信号R->74HC245的第9脚（信号放大）->74HC245的第11脚->最左上角74HC595-1的第14脚->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚我现在用的是双色板，JP1各端口含义如下：ABCD是显示屏电路板上的74LS138地址译码端，单片机寄存器R3控制行扫描，当R3从00000000到00010000增加时ABCD的变化给138译码，当R3=0FH 时正好扫描16行，当进位到10时扫描结束，OE是138的片选使能端，低电平有效。

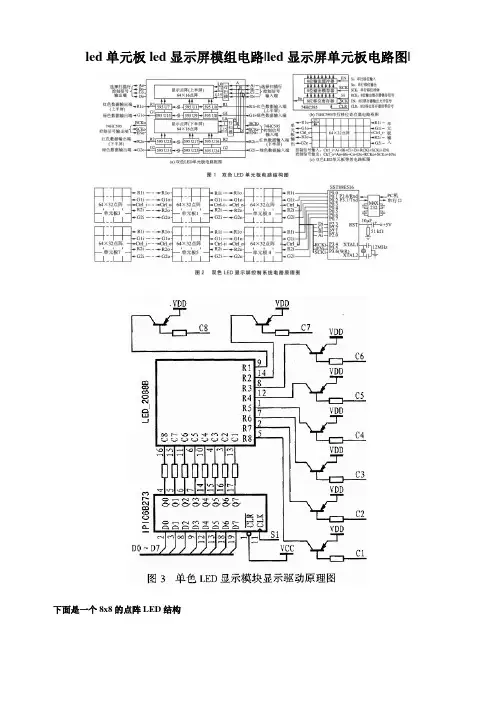

led单元板led显示屏模组电路|led显示屏单元板电路图|下面是一个8x8的点阵LED结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。

将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。

通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。

电路原理图示如下：无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。

将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}这是16x16的点阵汉字，每个汉字32个字节。

LED显示屏异步控制系统使用说明控制卡电源输入(+5V GND)一般情况下，电源在负载增加时，输出电压降低，负载减少时，输出电压升高，为达到稳定的输出电压，电源内部有反馈回路跟踪输出电压以调整其实际输出。

好的电源，反应快，调整时间很短，差的电源则调整时间长。

若一个电源同时接了显示板和控制卡，那么在显示板突亮和突灭的情况下，电源输出的电压将产生很大的突变，尤其在变低的情况下，若调整时间长，可能导致控制卡局部工作失常。

因此，请尽量单独用一个电源给控制卡供电，或者，使用反馈调整快的高质量电源。

若供给控制卡的电源基本正常，电源接线座右边电源指示灯(PWR)会点亮。

若电源电压超过5.5V左右，则电源指示灯PWR 熄灭，过压指示灯OVR会点亮，提示用户检查电源电压。

串行通讯口COM1:RS232控制卡的出厂的设置为：地址码0，COM1,38400速率。

COM1是主串口，仅能工作于RS232模式。

当有数据收发时，对应COM1的通讯指示灯会闪亮。

标有‘T'的指示灯闪亮表示有数据从控制卡向外发出，标有‘R'的指示灯闪亮表示计算机或其它装置有数据发送给控制卡。

COM1可工作在2400,4800,9600,19200,38400,57600或115200七种速率。

设置方法请参看通讯设置一章。

RS232三线串口线序PIN2: 数据接收PIN3：数据发送PIN5: 地线；串行通讯口COM2:RS232/RS422/RS485(SCL2008C)COM2可通过短路跳线选择RS232或RS422/RS485工作模式，有一个单排三针的模式选择跳线。

若该跳线短路在232一侧，则COM2工作在RS232模式，接口的PIN2,PIN3和PIN5有效，定义与COM1一致；若跳线短路在422一侧，则COM2工作在全双工的RS422模式，信号为PIN5: GNDPIN6: T-PIN7: T+PIN8: R+，PIN9: R-若将PIN6与PIN9短路，PIN7与PIN8短路，则COM2工作在半双工的RS485模式。

LED点阵显示控制概述引言LED点阵显示控制是一种常用的电子显示技术，广泛应用于各种数字显示、文本滚动、图形展示等领域。

本文将介绍LED点阵显示控制的基本原理、常见的控制方案以及应用场景等内容。

基本原理LED点阵显示的结构LED点阵显示由多个LED单元组成，每个单元都有一个发光二极管（LED）和驱动电路。

LED点阵显示通常以矩阵的形式排列，每个单元都有一个行和列的编号。

LED点阵显示的控制方式LED点阵显示的控制方式主要有共阳极和共阴极两种。

在共阳极的控制方式下，LED点阵的阳极被连接在一起，而各个LED的阴极则分别与控制芯片相连，通过控制芯片输出高电平来点亮LED。

在共阴极的控制方式下，LED点阵的阴极被连接在一起，而各个LED的阳极则分别与控制芯片相连，通过控制芯片输出低电平来点亮LED。

LED点阵显示的扫描方式为了实现对LED点阵显示的控制，扫描方式是至关重要的。

常见的扫描方式有静态扫描和动态扫描两种。

静态扫描是指同时点亮LED点阵中的多个LED，通常需要较多的I/O口和驱动电源。

动态扫描是指按照一定的顺序逐个点亮LED点阵中的每个LED，通过快速的扫描频率，人眼无法感知到灯的闪烁，从而实现高质量的显示效果。

常见的控制方案单片机控制单片机是一种集成了处理器、存储器、输入/输出接口以及定时器等功能的芯片。

通过连接适当的驱动电路，单片机可以实现对LED点阵显示的控制。

单片机控制具有灵活性高、成本低等优点，广泛应用于各种小型嵌入式系统中。

MAX7219芯片控制MAX7219芯片是一种专用的点阵驱动控制芯片，可以同时控制多个LED点阵显示。

它采用串行通信方式与控制器连接，通过输入特定的控制指令，控制LED点阵的亮灭状态和显示内容。

MAX7219芯片控制具有简单、稳定的特点，被广泛应用于各种数字显示和文本滚动等场合。

FPGA控制FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，具有较高的灵活性和可扩展性。

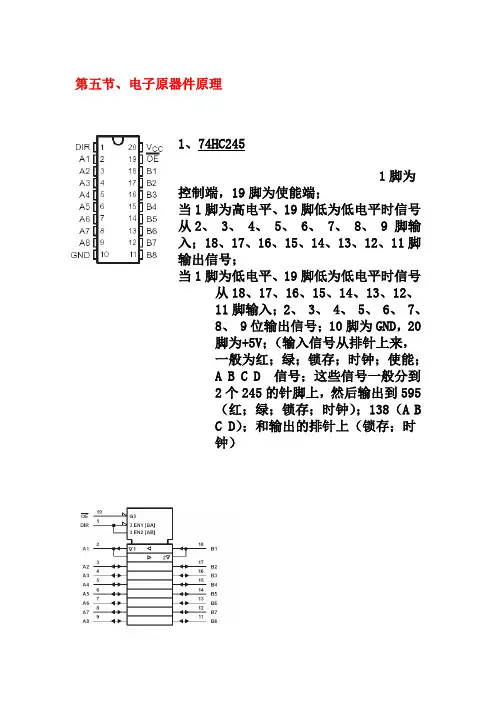

第五节、电子原器件原理1、74HC2451脚为控制端，19脚为使能端；当1脚为高电平、19脚低为低电平时信号从2、 3、 4、 5、 6、 7、 8、 9 脚输入；18、17、16、15、14、13、12、11脚输出信号；当1脚为低电平、19脚低为低电平时信号从18、17、16、15、14、13、12、11脚输入；2、 3、 4、 5、 6、 7、8、 9位输出信号；10脚为GND，20脚为+5V；（输入信号从排针上来，一般为红；绿；锁存；时钟；使能；A B C D 信号；这些信号一般分到2个245的针脚上，然后输出到595（红；绿；锁存；时钟）；138（A BC D）；和输出的排针上（锁存；时钟）2、74HC1383线—8线译码器HC138有三个地址输入（A0-A2），三个选通输入（STA，-STB，-STC）和八个输出（-Y0 -- -Y7）。

当STA为高电平，-STB 和-STC为低电平时器件被选通，A0-A2K可确点-Y0 -- -Y7中的一个以低电平呈现，对于STA，-STB，-STC的其它任何组合，-Y0 -- -Y7均为高电平。

A0---A1地址输入端 STA---选通端 -STB.-STC--选通端（低电平有效）-Y0--- -Y1输出端（低电平有效） GND---地VCC---电源A0—A2一般为A:B:C信号 Y0—Y7信号输出端，输出到4953的2，4脚上；有时使能信号也245到138（第5脚）上，此信号又从138上输出到排针。

3、74HC5958位移位寄存器（串行输入，3S并行锁存输出）HC595内含8位串入，串/并出移位寄存器和8位三态输出锁存器。

寄存器和锁存器分别有各自的时钟输入（CPsr和CPla）。

当CPsr从低到高电平跳变时，串行输入数据（DS）移入寄存器。

当CPla从低到高电平跳变时，寄存器的数据置入锁存器。

清除端（-CR）的低电平仅对寄存器复位（Q7S 为低电平）。

单元板的走线方式：
1
读万卷书行万里路
2 读万卷书行万里路
各信号走向如下：
1、JP1排针16脚信号A->74HC245的第2脚（信号放大）->74HC245的第18脚->74HC138的第1脚->JP2排针16脚
2、JP1排针15脚信号B->74HC245的第3脚（信号放大）->74HC245的第17脚->74HC138的第2脚->JP2排针15脚
3、JP1排针1脚信号OE->74HC245的第4脚（信号放大）->74HC245的第16脚->74HC04D的第1脚->74HC04D的2
脚->①74HC138的第5脚
->②74HC04D的3脚->74HC04D的4脚->JP2排针1脚
4、JP1排针11脚信号R->74HC245的第9脚（信号放大）->74HC245的第11脚->最左上角74HC595-1的第14脚
->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->……->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚
3
读万卷书行万里路
4 读万卷书行万里路
P10单元板电路图如下
5
读万卷书行万里路。

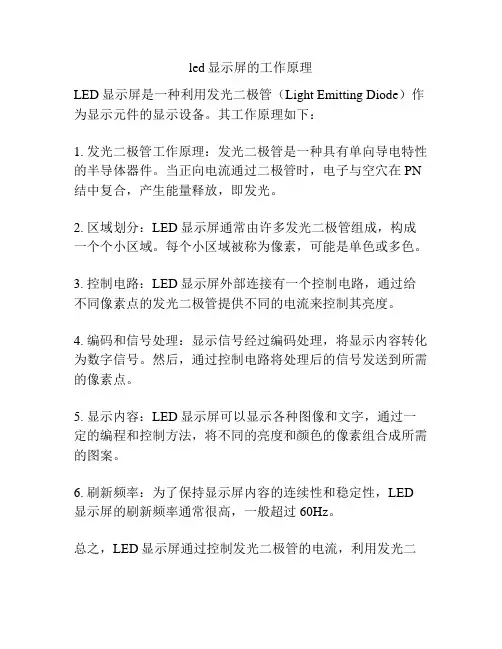

led显示屏的工作原理
LED显示屏是一种利用发光二极管（Light Emitting Diode）作为显示元件的显示设备。

其工作原理如下：
1. 发光二极管工作原理：发光二极管是一种具有单向导电特性的半导体器件。

当正向电流通过二极管时，电子与空穴在PN 结中复合，产生能量释放，即发光。

2. 区域划分：LED显示屏通常由许多发光二极管组成，构成一个个小区域。

每个小区域被称为像素，可能是单色或多色。

3. 控制电路：LED显示屏外部连接有一个控制电路，通过给不同像素点的发光二极管提供不同的电流来控制其亮度。

4. 编码和信号处理：显示信号经过编码处理，将显示内容转化为数字信号。

然后，通过控制电路将处理后的信号发送到所需的像素点。

5. 显示内容：LED显示屏可以显示各种图像和文字，通过一定的编程和控制方法，将不同的亮度和颜色的像素组合成所需的图案。

6. 刷新频率：为了保持显示屏内容的连续性和稳定性，LED 显示屏的刷新频率通常很高，一般超过60Hz。

总之，LED显示屏通过控制发光二极管的电流，利用发光二
极管的发光特性来显示各种图像和文字。

通过控制电路和编码处理，将输入信号转化为像素的控制电流，从而实现显示功能。

一、故障现象：1、单元板出现一条行长亮、暗亮、不亮。

检查维修：（1）目测单元板上的行管引出脚是否虚焊；如果是，将引脚焊好。

（2）用万用表测量行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；若否，则判断HC138H坏。

（3）如果以上测量均属正常，则行管本身存在质量问题，用同型号行管换之。

2、单元板出现一列长亮、暗亮、不亮。

检查维修：（1）目测单元板上故障所对应的模块管脚及集成电路是否虚焊、短路、断路；如是，将引脚焊好。

（2）用万用表测量HC595的输出端【HC595的输出引脚：1、2、3、4、5、6、7、15共八列控制端；测量时应区分红、绿集成电路、顺序排列为：红、绿（R、G）】电压是否正常；如是，则判断HC595输出端与模块输入端断路；如否，则判断HC595坏、用同型号的HC595集成电路换之（替换集成电路HC595时，注意电路引线别断开）。

( 3 ) 若以上都是好的则是模块本身有质量问题，将对应模块用同档次的模块换了3、单元板出现八点行或单点不亮、长亮、暗亮及16点。

检查维修：（1）目测故障所对应的模块引脚及引线有无短路、虚焊、漏焊、断路。

（2）每小区（单元板共分上下两小区）的左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个控制输入端的引线连接），若是则判断为模块坏，如否，可直接用细电线代替接通即可消除。

（3）可用万用表直接测量单个模块是否正常，如是，则判断为电路板与模块间的内部短路，如否则判断为模块坏，用同型号模块替换。

4、单元板出现八点列或单点不亮、长亮、暗亮及16点。

检查维修：（1）目测故障所对应的模块引脚及引线有无短路、虚焊、断路。
