TA1670单元板电路图 LED显示屏

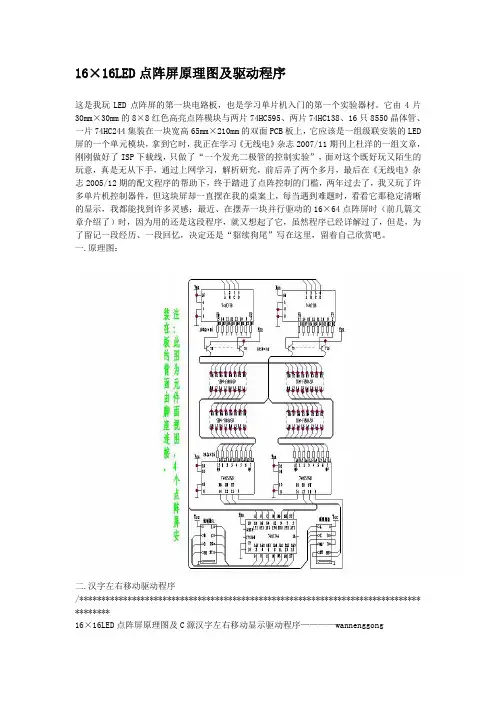

16×16LED点阵屏原理图及驱动程序这是我玩LED点阵屏的第一块电路板，也是学习单片机入门的第一个实验器材。

它由4片30mm×30mm的8×8红色高亮点阵模块与两片74HC595、两片74HC138、16只8550晶体管、一片74HC244集装在一块宽高65mm×210mm的双面PCB板上，它应该是一组级联安装的LED 屏的一个单元模块，拿到它时，我正在学习《无线电》杂志2007/11期刊上杜洋的一组文章，刚刚做好了ISP下载线，只做了“一个发光二极管的控制实验”，面对这个既好玩又陌生的玩意，真是无从下手，通过上网学习，解析研究，前后弄了两个多月，最后在《无线电》杂志2005/12期的配文程序的帮助下，终于踏进了点阵控制的门槛，两年过去了，我又玩了许多单片机控制器件，但这块屏却一直摆在我的桌案上，每当遇到难题时，看看它那稳定清晰的显示，我都能找到许多灵感；最近、在摆弄一块并行驱动的16×64点阵屏时（前几篇文章介绍了）时，因为用的还是这段程序，就又想起了它，虽然程序已经详解过了，但是，为了留记一段经历、一段回忆，决定还是“貂续狗尾”写在这里，留着自己欣赏吧。

一.原理图：二.汉字左右移动驱动程序/****************************************************************************** ********16×16LED点阵屏原理图及C源汉字左右移动显示驱动程序————wannenggong单片机：AT89S52引脚说明：P0.0/P0.1/P0.2/P0.3控制由两片74HC138组成的行驱动控制4-16译码器的A/B/C/D端P1.0/P1.1控制列驱动控制74HC595的OE/ST端，595的14脚(DS)经244连接RXD，595的12脚（SH）经244连接TXD。

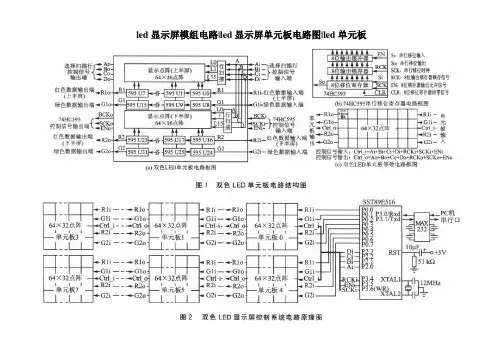

led显示屏模组电路|led显示屏单元板电路图|led单元板下面是一个8x8的点阵LED结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。

将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。

通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。

电路原理图示如下：无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。

将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}这是16x16的点阵汉字，每个汉字32个字节。

大屏幕液晶显示屏背光高压驱动电路原理及电路分析（一）2015-07-06 15:29:09作者：中华维修整理5181我要评论目前，液晶电视的销量和社会拥有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。

对该部分电路原理分析维修的资料很少，本文对于背光高压驱动电路的电路原理进行详尽分析，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础。

海信32英寸液晶电视主要采用韩国三星屏和LG屏，现以三星屏背光驱动电路为例对该电路的组成形式、工作原理、控制方式进行介绍。

背光灯高压驱动电路在液晶电视机中，是一个单独工作，且启动／停止及亮度受控于CPu的电路组件。

其主要作用是点亮液晶屏内的背光灯管。

由于液晶屏的尺寸、灯管的数量、点亮电压、启动特性不相同，而背光灯高压驱动电路的输出特性必须与所驱动的液晶屏相匹配，因此，目前液晶屏背光灯高压驱动电路组件基本都是随屏配套提供。

同一尺寸的液晶屏型号不同，其背光灯高压驱动电路组件不同，不能互相换用。

背光灯高压驱动电路组件部分主要由振荡器、调制器、功率输出电路及保护检测电路组成。

在三星32英寸屏中，背光灯高压驱动电路中除功率输出部分和检测保护部分外，振荡器、调制器及控制部分采用一块ROHM公司(罗姆)的单片集成电路BD9884FV来完成(图1虚线框内)，功率输出采用N沟道和P沟道组合的MOSFET功率模块SP8M3来完成，保护检测由集成电路10393完成，输出电路有高压变压器、谐振电容、输出电流取样电路及背光灯管(CCFL)。

以上这几部分安装在一块电路板上，基本电路框图及工作过程如图1所示。

知识链接背光灯管：液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，所以液晶屏要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度地展现自然界的各种色彩。

ＬＥＤ显示屏组装图解
一般显示屏配件分５种：单元板，电源，控制卡，背条（龙骨），边框
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，注意了北条固定好之后，一定要检查单元板上的电路板是否有铁屑，如果有清理干净，否则会造成单元板短路，死灯或常亮，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，用多粗的线根据你所用的电源数为准，一般ＬＥＤ显示屏电源一个功率是２００Ｗ，如果两个电源４００Ｗ建议使用SVV2*1.0软芯纯铜线，也就是1平方双股软芯纯铜线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
此时屏基本上就连接好了，用万能表（数字）测一下每个电源（５Ｖ）输出是否短路，如果有，检查排除，然后就可以通电测试，大功告成！。

LED点阵显示屏工作原理及驱动程序LED显示屏驱动程序几年前本人得到一块双色LED显示屏，因为没有控制器，所以对显示屏的工作原理进行了一番研究，利用手头上的元件，搭了一块电路板，编写了一段程序就放置一边了，这几天有时间，把原来的89C51汇编程序改了一下，改为AT89C2051和STC11F04E单片机能用的程序，放到博客上希望有兴趣的同行可以参考一下。

下面是显示效果图：下面是接口电路板图：下面是电路原理图：工作原理：这块显示屏是分为上下共32行LED点阵，水平有4块16*16点阵，所以能显示16*16点阵8个汉字。

工作原理是用74ls138做为行扫描，列用74ls595控制，当138扫描到某一行时，595决定哪一列该亮，就这样快速扫描，就形成了图像了。

参见下图：以单色单元板为例走线方式如下图：各信号走向如下：l JP1排针16脚信号A->74HC245的第2脚（信号放大）->74HC245的第18脚->74HC138的第1脚->JP2排针16脚l JP1排针15脚信号B->74HC245的第3脚（信号放大）->74HC245的第17脚->74HC138的第2脚->JP2排针15脚l JP1排针1脚信号OE->74HC245的第4脚（信号放大）->74HC245的第16脚->74HC04D的第1脚->74HC04D的2脚->①74HC138的第5脚->②74HC04D的3脚->74HC04D的4脚->JP2排针1脚l JP1排针11脚信号R->74HC245的第9脚（信号放大）->74HC245的第11脚->最左上角74HC595-1的第14脚->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚我现在用的是双色板，JP1各端口含义如下：ABCD是显示屏电路板上的74LS138地址译码端，单片机寄存器R3控制行扫描，当R3从00000000到00010000增加时ABCD的变化给138译码，当R3=0FH 时正好扫描16行，当进位到10时扫描结束，OE是138的片选使能端，低电平有效。

LED显示屏的的工作原理及驱动电路LED显示屏（Light Emitting Diode Display）是一种利用半导体材料发光特性制作的显示装置，其工作原理基于LED的发光作用。

本文将从LED的工作原理及驱动电路两个方面详细介绍LED显示屏的工作原理。

首先，我们来了解LED的工作原理。

LED是一种可以将电能转化为光能的二极管，它由P型半导体和N型半导体组成，两者之间形成一个PN 结。

当正向偏压加到LED上时，电流从P端流向N端，电子与空穴结合，发生复合过程。

在这个过程中，能量以光的形式释放出来，形成发光。

LED的发光颜色由半导体材料的组成决定，常见的有红、绿、蓝和黄等。

了解了LED的工作原理后，接下来我们来介绍LED显示屏的驱动电路。

LED显示屏通常由一组多个LED组成，这些LED被排列成矩阵或行列交叉的方式。

驱动电路主要分为两部分：行驱动电路和列驱动电路。

行驱动电路通过对每一行的LED进行选择性驱动来实现显示功能。

它由多个选择开关和行驱动芯片组成。

在每一行中，选择开关根据需要将行驱动芯片连接到相应的行LED上。

通过控制选择开关的通断，可以选择性地对每一行进行驱动，从而控制LED的亮灭。

列驱动电路则负责对每一列的LED进行驱动。

它通常由列驱动芯片和预处理电路组成。

预处理电路用于处理输入信号，将其转换为适合列驱动芯片的控制信号。

列驱动芯片则根据控制信号对每一列的LED进行驱动，控制LED的亮灭。

在驱动电路中，还需要使用一些辅助电路来提供合适的电源和时钟信号。

电源电路负责提供合适的电压和电流，以保证LED在正常工作范围内。

时钟信号用于同步控制行驱动和列驱动，以确保LED显示屏的稳定性和准确性。

总结起来，LED显示屏的工作原理是基于LED的发光特性，通过驱动电路对LED进行选择性驱动来实现显示功能。

驱动电路由行驱动电路和列驱动电路组成，通过控制信号对LED进行驱动，从而控制LED的亮灭。

辅助电路则提供合适的电源和时钟信号，确保LED显示屏的正常工作。

图解l e d单元板维修-CAL-FENGHAI.-(YICAI)-Company One1图解led单元板维修图1单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和0欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。

图2此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏图3此现象是B信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏图4此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏图5此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：(有595芯片的两行模块为一、三区，有排针的为二、四区)图6此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号。

图7此现象为B信号和C信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的B信号和C信号。

图8此现象为C信号和D信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的C信号和D信号。

图9此现象是一、三区138芯片上无A信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片A 信号的线路有损坏，如果确认没有则是138芯片已损坏。

图10此现象是一、三区138芯片上无B信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片B 信号的线路有损坏，如果确认没有则是138芯片已损坏。

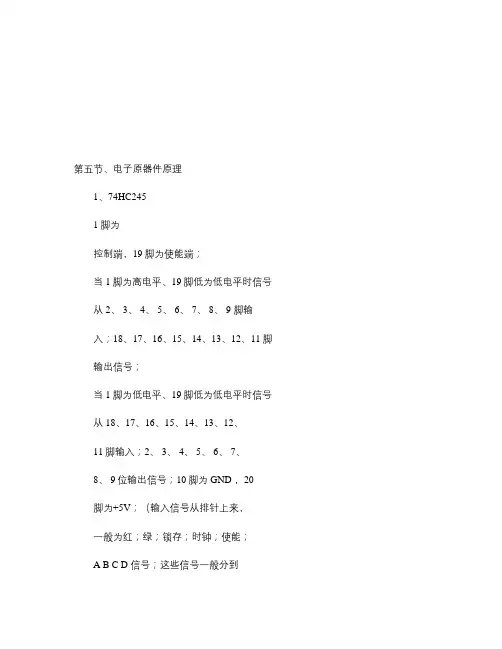

第五节、电子原器件原理1、74HC2451脚为控制端，19脚为使能端；当1脚为高电平、19脚低为低电平时信号从2、 3、 4、 5、 6、 7、 8、 9 脚输入；18、17、16、15、14、13、12、11脚输出信号；当1脚为低电平、19脚低为低电平时信号从18、17、16、15、14、13、12、11脚输入；2、 3、 4、 5、 6、 7、8、 9位输出信号；10脚为GND ，20脚为+5V；（输入信号从排针上来，一般为红；绿；锁存；时钟；使能；A B C D 信号；这些信号一般分到2个245的针脚上，然后输出到595 （红；绿；锁存；时钟）；138（A B C D）；和输出的排针上（锁存；时钟）2、74HC1383线—8线译码器HC138有三个地址输入（A0-A2），三个选通输入（STA ，-STB ，-STC ）和八个输出（-Y0 -- -Y7）。

当STA 为高电平，-STB 和-STC 为低电平时器件被选通，A0-A2K 可确点-Y0 -- -Y7中的一个以低电平呈现，对于STA ，-STB ，-STC 的其它任何组合，-Y0 -- -Y7均为高电平。

A0---A1地址输入端 STA---选通端 -STB.-STC--选通端（低电平有效）-Y0--- -Y1输出端（低电平有效） GND---地VCC---电源A0—A2一般为A:B:C信号 Y0—Y7信号输出端，输出到4953的2，4脚上；有时使能信号也245到138（第5脚）上，此信号又从138上输出到排针。

3、74HC5958位移位寄存器（串行输入，3S 并行锁存输出）HC595内含8位串入，串/并出移位寄存器和8位三态输出锁存器。

寄存器和锁存器分别有各自的时钟输入（CPsr 和CPla ）。

当CPsr 从低到高电平跳变时，串行输入数据（DS ）移入寄存器。

当CPla 从低到高电平跳变时，寄存器的数据置入锁存器。

清除端（-CR ）的低电平仅对寄存器复位（Q7S 为低电平）。

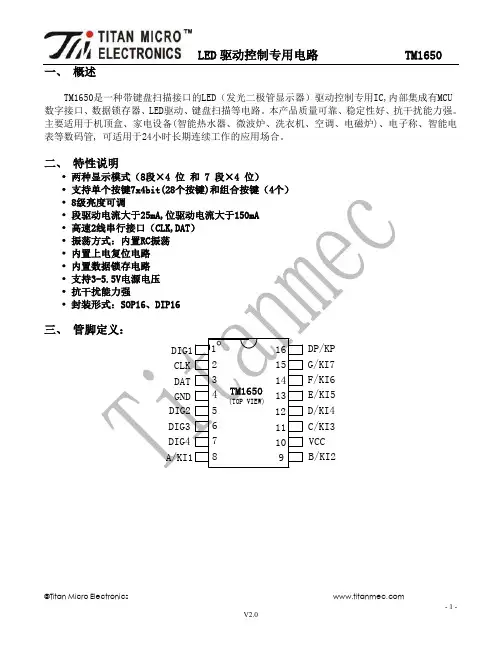

一、概述TM1650是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU 数字接口、数据锁存器、LED驱动、键盘扫描等电路。

本产品质量可靠、稳定性好、抗干扰能力强。

主要适用于机顶盒、家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、电子称、智能电表等数码管,可适用于24小时长期连续工作的应用场合。

二、特性说明•两种显示模式（8段×4 位和 7 段×4 位）•支持单个按键7x4bit(28个按键)和组合按键（4个）• 8••高速2••••支持••三、四、管脚功能定义：1结束信号：保持CLK为“1”电平，DAT从“0”跳“1”，认为是结束信号，如(图1)E段；2、ACK信号如果本次通讯正常，芯片在串行通讯的第8个时钟下降沿后，TM1650主动把DAT拉低。

直到检测到CLK来了上升沿，DAT释放为输入状态（对芯片而言）,如(图1)D段。

3、写“1”和写“0”写“1”：保持DAT为“1”电平，CLK从“0”跳到“1”,再从“1”跳到“0”，则认为是写入“1”如(图1)B段。

写“0”：保持DAT为“0”电平，CLK从“0”跳到“1”,再从“1”跳到“0”，则认为是写入“0”如(图1) C段。

4、 一个字节（8位）数据传输格式12345678B7B6B5B4B3B2B1B0DATCLK图2一个字节数据的传输格式如图2,数据发送时MSB 在前，LSB 在后，即高位先进。

微处理器的数据通过2线串行接口和TM1650通信，当CLK 是高电平时，DAT 上的信号必须保持不变；只有CLK 上的时钟信号为低电平时，DAT 上的信号才能改变。

数据输入的开始条件是CLK 为高电平时，DAT 由高变低；结束条件是CLK 为高时，DAT 由低电平变为高电平。

5、 写显示操作6SCL 7图5 读按键时序command ：读按键命令4FH ；key_data ：读按键数据（一个字节）。

单元板的走线方式：
1
读万卷书行万里路
2 读万卷书行万里路
各信号走向如下：
1、JP1排针16脚信号A->74HC245的第2脚（信号放大）->74HC245的第18脚->74HC138的第1脚->JP2排针16脚
2、JP1排针15脚信号B->74HC245的第3脚（信号放大）->74HC245的第17脚->74HC138的第2脚->JP2排针15脚
3、JP1排针1脚信号OE->74HC245的第4脚（信号放大）->74HC245的第16脚->74HC04D的第1脚->74HC04D的2
脚->①74HC138的第5脚
->②74HC04D的3脚->74HC04D的4脚->JP2排针1脚
4、JP1排针11脚信号R->74HC245的第9脚（信号放大）->74HC245的第11脚->最左上角74HC595-1的第14脚
->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->……->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚
3
读万卷书行万里路
4 读万卷书行万里路
P10单元板电路图如下
5
读万卷书行万里路。

led显示屏模组电路|led显示屏单元板电路图|led单元板下面是一个8x8的点阵LED结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。

将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。

通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。

电路原理图示如下：无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。

将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}这是16x16的点阵汉字，每个汉字32个字节。
