测井仪绞车的工作原理及结构特点

绞车工作原理绞车是一种常见的起重设备，它通过绞盘和绳索的组合来实现货物的起升和搬运。

其工作原理主要包括绞盘、绳索、电机和控制系统等几个方面。

首先，绞盘是绞车的核心部件，它通过电机驱动实现旋转运动。

绞盘上通常安装有钢丝绳或钢索，通过绞盘的旋转来收放钢丝绳，从而实现货物的起升和下降。

在绞盘上设置的绞绳轮能够有效地引导钢丝绳的布置，保证其在起升过程中的平稳运行。

其次，绳索是绞车起重的关键部件，它负责承载货物的重量。

绳索通常采用高强度的合成纤维或金属材料制成，以确保其具有足够的承载能力和耐磨性。

在实际工作中，绞车的安全性和可靠性很大程度上取决于绳索的质量和使用状态。

另外，电机作为绞车的动力源，为绞盘提供驱动力。

电机的功率和转速直接影响着绞盘的起升速度和承载能力。

在实际应用中，根据货物的重量和起升高度，选择合适的电机功率和转速是确保绞车正常工作的关键因素之一。

最后，控制系统是绞车的智能化保障，它通过控制电机的启停、转向和速度等参数，实现对绞车的精准控制。

在一些高端绞车中，还配备有重载保护、速度控制和故障诊断等功能，以提高绞车的安全性和可靠性。

绞车工作原理的核心在于绞盘和绳索的协同作用，通过电机的驱动和控制系统的智能化管理，实现对货物的起升和搬运。

在实际使用中，操作人员需要熟练掌握绞车的工作原理和操作技巧，确保其安全、高效地完成各项起重任务。

绞车作为一种常见的起重设备，在工程建设、物流运输和生产制造等领域都有着广泛的应用。

因此，了解和掌握绞车的工作原理对于提高工作效率和保障安全生产具有重要意义。

希望通过本文的介绍，读者能够对绞车的工作原理有更加深入的了解，为实际工作提供参考和指导。

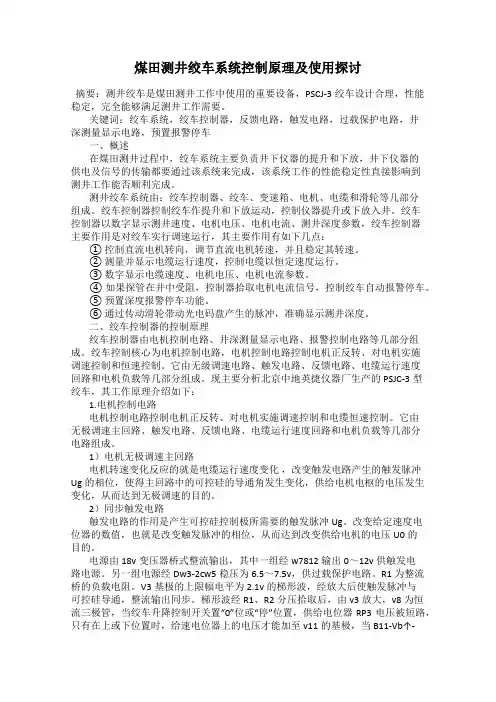

煤田测井绞车系统控制原理及使用探讨摘要：测井绞车是煤田测井工作中使用的重要设备，PSCJ-3绞车设计合理，性能稳定，完全能够满足测井工作需要。

关键词：绞车系统，绞车控制器，反馈电路，触发电路，过载保护电路，井深测量显示电路，预置报警停车一、概述在煤田测井过程中，绞车系统主要负责井下仪器的提升和下放，井下仪器的供电及信号的传输都要通过该系统来完成，该系统工作的性能稳定性直接影响到测井工作能否顺利完成。

测井绞车系统由：绞车控制器、绞车、变速箱、电机、电缆和滑轮等几部分组成。

绞车控制器控制绞车作提升和下放运动，控制仪器提升或下放入井。

绞车控制器以数字显示测井速度、电机电压、电机电流、测井深度参数，绞车控制器主要作用是对绞车实行调速运行，其主要作用有如下几点：① 控制直流电机转向，调节直流电机转速，并且稳定其转速。

② 测量并显示电缆运行速度，控制电缆以恒定速度运行。

③ 数字显示电缆速度、电机电压、电机电流参数。

④ 如果探管在井中受阻，控制器拾取电机电流信号，控制绞车自动报警停车。

⑤ 预置深度报警停车功能。

⑥ 通过传动滑轮带动光电码盘产生的脉冲，准确显示测井深度。

二、绞车控制器的控制原理绞车控制器由电机控制电路、井深测量显示电路、报警控制电路等几部分组成。

绞车控制核心为电机控制电路，电机控制电路控制电机正反转、对电机实施调速控制和恒速控制。

它由无级调速电路、触发电路、反馈电路、电缆运行速度回路和电机负载等几部分组成。

现主要分析北京中地英捷仪器厂生产的PSJC-3型绞车，其工作原理介绍如下：1.电机控制电路电机控制电路控制电机正反转、对电机实施调速控制和电缆恒速控制。

它由无极调速主回路、触发电路、反馈电路、电缆运行速度回路和电机负载等几部分电路组成。

1）电机无极调速主回路电机转速变化反应的就是电缆运行速度变化，改变触发电路产生的触发脉冲Ug的相位，使得主回路中的可控硅的导通角发生变化，供给电机电枢的电压发生变化，从而达到无极调速的目的。

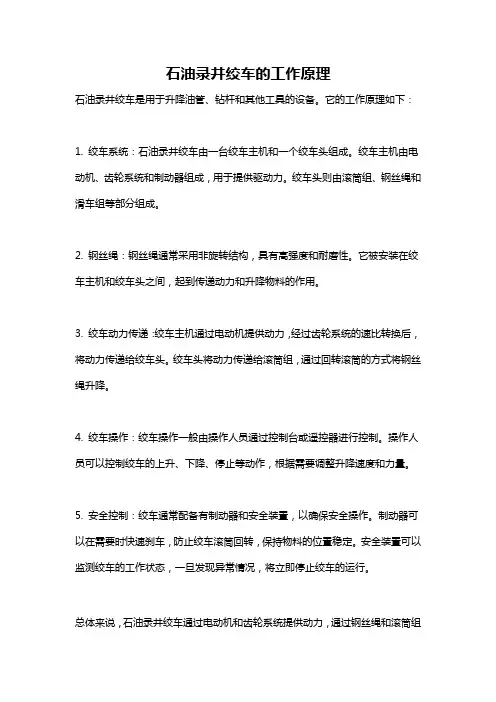

石油录井绞车的工作原理
石油录井绞车是用于升降油管、钻杆和其他工具的设备。

它的工作原理如下：
1. 绞车系统：石油录井绞车由一台绞车主机和一个绞车头组成。

绞车主机由电动机、齿轮系统和制动器组成，用于提供驱动力。

绞车头则由滚筒组、钢丝绳和滑车组等部分组成。

2. 钢丝绳：钢丝绳通常采用非旋转结构，具有高强度和耐磨性。

它被安装在绞车主机和绞车头之间，起到传递动力和升降物料的作用。

3. 绞车动力传递：绞车主机通过电动机提供动力，经过齿轮系统的速比转换后，将动力传递给绞车头。

绞车头将动力传递给滚筒组，通过回转滚筒的方式将钢丝绳升降。

4. 绞车操作：绞车操作一般由操作人员通过控制台或遥控器进行控制。

操作人员可以控制绞车的上升、下降、停止等动作，根据需要调整升降速度和力量。

5. 安全控制：绞车通常配备有制动器和安全装置，以确保安全操作。

制动器可以在需要时快速刹车，防止绞车滚筒回转，保持物料的位置稳定。

安全装置可以监测绞车的工作状态，一旦发现异常情况，将立即停止绞车的运行。

总体来说，石油录井绞车通过电动机和齿轮系统提供动力，通过钢丝绳和滚筒组
完成物料的升降，通过制动器和安全装置确保安全操作。

它是石油录井过程中必不可少的设备，提供了有效的升降和运输解决方案。

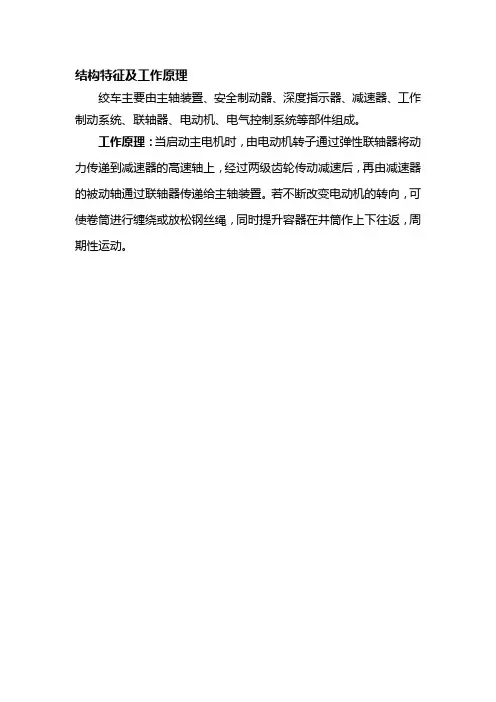

结构特征及工作原理
绞车主要由主轴装置、安全制动器、深度指示器、减速器、工作制动系统、联轴器、电动机、电气控制系统等部件组成。

工作原理：当启动主电机时，由电动机转子通过弹性联轴器将动力传递到减速器的高速轴上，经过两级齿轮传动减速后，再由减速器的被动轴通过联轴器传递给主轴装置。

若不断改变电动机的转向，可使卷筒进行缠绕或放松钢丝绳，同时提升容器在井筒作上下往返，周期性运动。

JT型矿用提升绞车技术参数表
说明：以上参数仅供参考，以绞车实际配置为准。

绞车工作原理绞车，又称卷扬机，是一种常见的起重设备，广泛应用于建筑工地、码头、矿山等领域。

它通过绞盘和绳索的配合，实现物体的升降或水平移动。

那么，绞车是如何工作的呢？接下来，我们将从绞车的结构和工作原理两个方面来进行详细介绍。

首先，我们来看一下绞车的结构。

绞车主要由电动机、减速器、绞盘、制动器、控制系统等部件组成。

其中，电动机是绞车的动力源，通过电能转换为机械能，驱动绞盘旋转。

减速器则起到减速和增大扭矩的作用，使绞盘能够承受更大的载荷。

而制动器则用于控制绞盘的停止和运动，保证起重操作的安全性。

控制系统则是绞车的大脑，通过操作按钮或遥控器来控制绞车的启停和升降。

接着，我们来了解一下绞车的工作原理。

当电动机启动时，通过减速器的作用，驱动绞盘开始旋转。

此时，绳索通过绞盘的转动，产生拉力，从而实现物体的升降或水平移动。

在起重过程中，制动器起到了关键的作用，它可以在电动机停止工作时，通过制动装置将绞盘固定住，防止物体突然下坠。

控制系统则可以根据操作者的指令，精准地控制绞车的运动，实现起重操作的精准性和安全性。

绞车的工作原理可以用一个简单的物理公式来解释，即力的平衡。

在起重过程中，绞盘产生的拉力要大于或等于所要起重物体的重力，才能实现起重的目的。

而制动器的作用则是在绞车停止工作时，通过摩擦力来阻止绞盘的转动，实现物体的固定和停止。

总的来说，绞车通过电动机驱动绞盘旋转，通过绳索产生拉力，实现物体的升降或水平移动。

在起重过程中，制动器起到了关键的作用，控制系统则可以精准地控制绞车的运动。

绞车的工作原理可以用力的平衡来解释，而制动器则通过摩擦力来实现物体的固定和停止。

绞车作为一种常见的起重设备，其工作原理的了解对于操作和维护都是非常重要的。

通过本文的介绍，相信大家对绞车的工作原理有了更清晰的认识，希望能够对大家有所帮助。

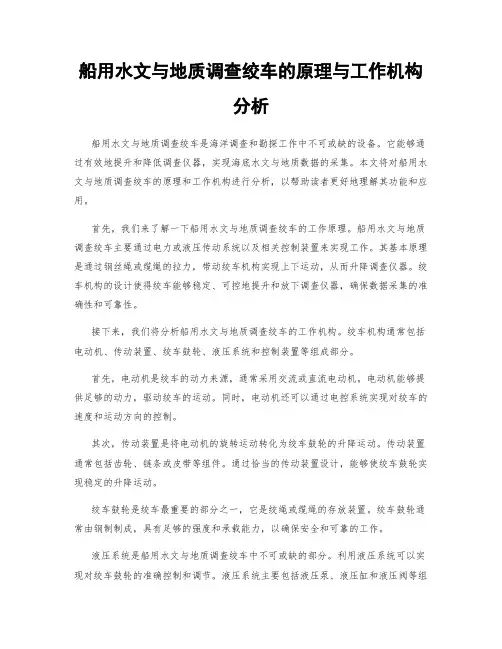

船用水文与地质调查绞车的原理与工作机构分析船用水文与地质调查绞车是海洋调查和勘探工作中不可或缺的设备。

它能够通过有效地提升和降低调查仪器，实现海底水文与地质数据的采集。

本文将对船用水文与地质调查绞车的原理和工作机构进行分析，以帮助读者更好地理解其功能和应用。

首先，我们来了解一下船用水文与地质调查绞车的工作原理。

船用水文与地质调查绞车主要通过电力或液压传动系统以及相关控制装置来实现工作。

其基本原理是通过钢丝绳或缆绳的拉力，带动绞车机构实现上下运动，从而升降调查仪器。

绞车机构的设计使得绞车能够稳定、可控地提升和放下调查仪器，确保数据采集的准确性和可靠性。

接下来，我们将分析船用水文与地质调查绞车的工作机构。

绞车机构通常包括电动机、传动装置、绞车鼓轮、液压系统和控制装置等组成部分。

首先，电动机是绞车的动力来源，通常采用交流或直流电动机。

电动机能够提供足够的动力，驱动绞车的运动。

同时，电动机还可以通过电控系统实现对绞车的速度和运动方向的控制。

其次，传动装置是将电动机的旋转运动转化为绞车鼓轮的升降运动。

传动装置通常包括齿轮、链条或皮带等组件。

通过恰当的传动装置设计，能够使绞车鼓轮实现稳定的升降运动。

绞车鼓轮是绞车最重要的部分之一，它是绞绳或缆绳的存放装置。

绞车鼓轮通常由钢制制成，具有足够的强度和承载能力，以确保安全和可靠的工作。

液压系统是船用水文与地质调查绞车中不可或缺的部分。

利用液压系统可以实现对绞车鼓轮的准确控制和调节。

液压系统主要包括液压泵、液压缸和液压阀等组成部分。

液压泵通过创建一定的压力，将液体推送到液压缸中，从而实现绞车鼓轮的升降运动。

最后，控制装置起着对船用水文与地质调查绞车进行控制和监控的作用。

控制装置根据实际需求，通过电子控制系统对绞车的运动、速度和方向进行调节。

总结起来，船用水文与地质调查绞车的原理是通过电力或液压传动系统带动绞车鼓轮的升降运动，实现对调查仪器的提升和放下。

绞车的工作机构主要包括电动机、传动装置、绞车鼓轮、液压系统和控制装置等。

石油测井生产安全技术(二)测井设备及主要部位一、测井绞车(一)测井绞车的用途测井、射孔等作业使用的电缆是缠放在绞车滚筒上，滚筒借助于汽车发动机的动力而转动，从而控制电缆在井内按要求的速度上提和下放。

(二）测井绞车的结构1.汽车底盘。

供给绞车动力，装载并运移绞车、电缆及其他配套设备。

2.传动系统。

包括动力选择箱、液压泵、液压马达等液压动力传动设备、减速器、传动轴及传动链条。

传动系统担负着作业所需动力的传递。

3.绞车。

用于测井或射孔时起升或下放电缆、测井仪器及工具。

4.车身和支承底盘。

用于支承绞车及其传动系统等，并提供驾驶室、操作室和绞车室。

5.操作装置。

包括副排档装置、副油门装置、副离合器、盘绳器及刹车装置。

用于作业时对绞车控制或操纵。

6.气路系统。

用于设备的控制或操纵。

(三)测井绞车的安全操作操作绞车就是通过操纵动力和变速系统使电缆滚筒以不同的速度和方向转动，从而使电缆及测井仪器在井中下放或上提，达到完成各项作业的目的。

操作绞车只要做到操作措施得当、操作准确并做到井口慢、井底慢、特殊井段慢、遇阻、遇卡慢等，就能做到安全生产。

具体说有以下操作要点：1．测井绞车应摆放在距井25m远的上风头位置，对正井口滑轮，打好掩木。

2．起下电缆时，速度要均匀，不准猛提、猛刹，随时观察电缆运行张力读数，及时判断遇阻、遇卡。

在进行井壁取心作业时，拉力增到25kN时，必须立即停车，然后慢速上下活动防止拉断岩心筒的钢丝绳，以免岩心筒落井。

3．仪器(射孔器)放人或起出井口时，应注意听从井口操作手和操作工程师的指挥，防止拉掉或摔坏仪器(射孔器)，甚至发生伤人事故。

4．注意盘齐电缆，同时做好电缆的清洁保养和防锈维护。

5．在斜井、“狗腿子”井等特殊井况下作业时，容易遇阻和遇卡，仪器和电缆下放速度要比直井慢，下放时要保持匀速，不准高速下放。

发现遇阻时，不准硬冲，同时应避免仪器在井中长时间停留，要及时上提，防止遇卡。

6．井壁取心上提至套管鞋前，过油管射孔上提到油管喇叭口前，必须放慢速度，等仪器进入套管(油管)后再加快速度，防止卡掉仪器。

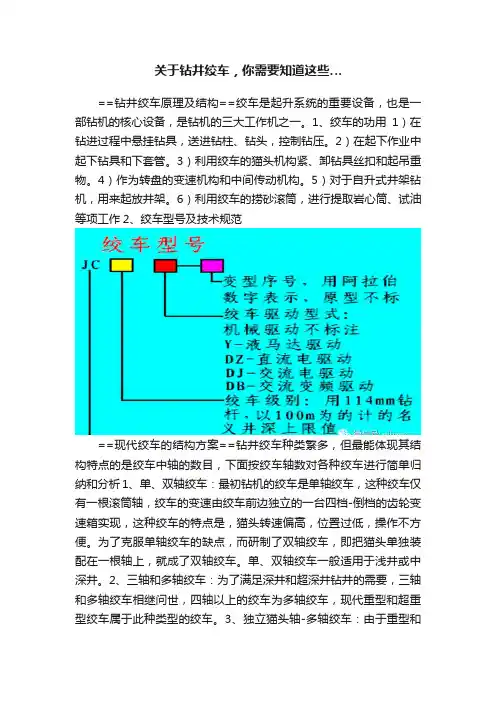

关于钻井绞车，你需要知道这些…==钻井绞车原理及结构==绞车是起升系统的重要设备，也是一部钻机的核心设备，是钻机的三大工作机之一。

1、绞车的功用1）在钻进过程中悬挂钻具，送进钻柱、钻头，控制钻压。

2）在起下作业中起下钻具和下套管。

3）利用绞车的猫头机构紧、卸钻具丝扣和起吊重物。

4）作为转盘的变速机构和中间传动机构。

5）对于自升式井架钻机，用来起放井架。

6）利用绞车的捞砂滚筒，进行提取岩心筒、试油等项工作2、绞车型号及技术规范==现代绞车的结构方案==钻井绞车种类繁多，但最能体现其结构特点的是绞车中轴的数目，下面按绞车轴数对各种绞车进行简单归纳和分析1、单、双轴绞车：最初钻机的绞车是单轴绞车，这种绞车仅有一根滚筒轴，绞车的变速由绞车前边独立的一台四档-倒档的齿轮变速箱实现，这种绞车的特点是，猫头转速偏高，位置过低，操作不方便。

为了克服单轴绞车的缺点，而研制了双轴绞车，即把猫头单独装配在一根轴上，就成了双轴绞车。

单、双轴绞车一般适用于浅井或中深井。

2、三轴和多轴绞车：为了满足深井和超深井钻井的需要，三轴和多轴绞车相继问世，四轴以上的绞车为多轴绞车，现代重型和超重型绞车属于此种类型的绞车。

3、独立猫头轴-多轴绞车：由于重型和超重型绞车外形尺寸大、重量大（一般20~30t）、搬家安装困难，尤其是现代深井和超深井钻机钻台较高（一般6~11m），为了避免绞车上高钻台非自升式井架），近年来又研制了独立猫头轴-多轴绞车。

此种绞车的结构方案为：①独立猫头轴和转盘传动装置构成一个单元，置于钻台上，担负接、卸钻具丝扣和提升一般重物，还可充当转盘中间传动装置。

②主绞车置于钻台下面后台上或联动机底座上，担负起、下钻具、下套管、处理事故等提升任务，可避免长的上钻台链条。

此种绞车的滚筒、猫头机构以及转盘都单独有各自的档速、制动机构，这样它们都能根据所需，获得较优的工作特性。

4、电驱动绞车：由于直流电驱动和交流变频电驱动钻机的问世，结构更为简单的电驱动绞车应运而生。

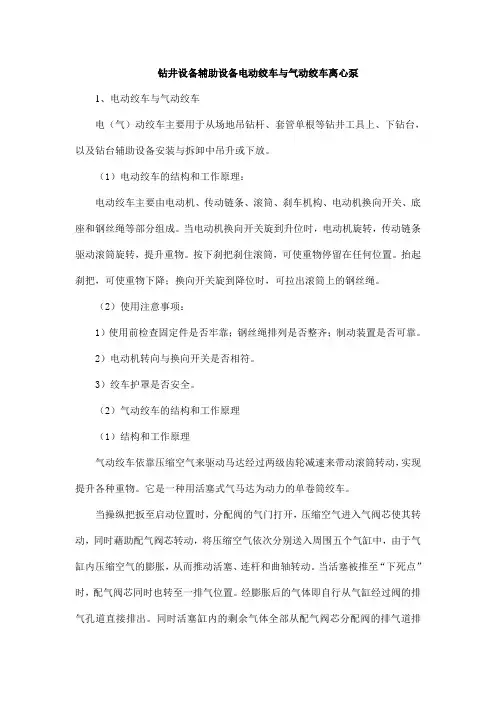

钻井设备辅助设备电动绞车与气动绞车离心泵1、电动绞车与气动绞车电（气）动绞车主要用于从场地吊钻杆、套管单根等钻井工具上、下钻台，以及钻台辅助设备安装与拆卸中吊升或下放。

（1）电动绞车的结构和工作原理：电动绞车主要由电动机、传动链条、滚筒、刹车机构、电动机换向开关、底座和钢丝绳等部分组成。

当电动机换向开关旋到升位时，电动机旋转，传动链条驱动滚筒旋转，提升重物。

按下刹把刹住滚筒，可使重物停留在任何位置。

抬起刹把，可使重物下降；换向开关旋到降位时，可拉出滚筒上的钢丝绳。

（2）使用注意事项：1）使用前检查固定件是否牢靠；钢丝绳排列是否整齐；制动装置是否可靠。

2）电动机转向与换向开关是否相符。

3）绞车护罩是否安全。

（2）气动绞车的结构和工作原理（1）结构和工作原理气动绞车依靠压缩空气来驱动马达经过两级齿轮减速来带动滚筒转动，实现提升各种重物。

它是一种用活塞式气马达为动力的单卷筒绞车。

当操纵把扳至启动位置时，分配阀的气门打开，压缩空气进入气阀芯使其转动，同时藉助配气阀芯转动，将压缩空气依次分别送入周围五个气缸中，由于气缸内压缩空气的膨胀，从而推动活塞、连杆和曲轴转动。

当活塞被推至“下死点”时，配气阀芯同时也转至一排气位置。

经膨胀后的气体即自行从气缸经过阀的排气孔道直接排出。

同时活塞缸内的剩余气体全部从配气阀芯分配阀的排气道排出。

经过这样往复循环作用，就能使曲轴不断旋转，从而带动转轴经齿轮副II 再传递给齿副I，驱动滚筒旋转，提升重物。

2、使用注意事项a、操作必须平稳；b、防止缠乱钢丝绳；c、严禁超负荷起吊；d、起吊时要有人配合吊装，严禁一人单独起吊、装卸。

3、离心泵：离心泵由于体积小、质量大、排量大、使用方便等优点，在钻井现场广泛使用，一般钻井现场使用的离心泵的旧型号为2K6、3K9，新型号为B80-65-160。

（1）离心泵的结构。

离心泵主要由外壳、叶轮、轴承、密封盘根盒，出水口和进水口组成。

（2）使用注意事项。

绞车的原理绞车是一种利用绳索或链条来提升或拉动重物的机械装置，它的原理是利用轮轴和绳索的组合来实现力的放大和方向的改变。

绞车广泛应用于建筑工地、码头、矿山等各种场所，是一种非常常见的起重设备。

下面我们来详细了解一下绞车的原理。

首先，绞车的基本构造包括主体架、绞盘、绳索、手柄等部件。

主体架是绞车的支撑结构，通常由钢铁材料制成，具有足够的强度和稳定性。

绞盘是绞车的核心部件，它是一个圆柱形的轮轴，通常由金属材料制成，表面有一定的凹槽用于固定绳索。

绳索是连接绞盘和重物的部件，它可以是钢丝绳、尼龙绳或者链条，具体选择取决于使用环境和需要承载的重量。

手柄是用来操作绞车的部件，通过旋转手柄来带动绞盘转动，从而实现绳索的收放。

其次，绞车的原理是利用轮轴和绳索的组合来实现力的放大和方向的改变。

当我们用手柄旋转绞盘时，绞盘会带动绳索一起转动，这样就可以通过绳索施加力量到被提升的重物上。

根据力的平衡原理，我们知道绞车的原理是通过改变施力点和承受力点的位置来实现力的放大。

当绞盘转动时，绳索的一端固定在绞盘上，另一端连接着重物，这样就形成了一个力臂，当我们施加力量旋转绞盘时，就可以通过绳索传递力量到重物上，实现提升或拉动的目的。

最后，绞车的原理还涉及到力的方向改变。

在绞车的运行过程中，我们可以通过改变绞盘的旋转方向来改变绳索的拉动方向，从而实现对重物的提升或下降。

这样，绞车不仅可以用于提升重物，还可以用于拉动重物，具有很大的灵活性和实用性。

总的来说，绞车的原理是利用轮轴和绳索的组合来实现力的放大和方向的改变，通过改变施力点和承受力点的位置来实现力的放大，并且可以通过改变绞盘的旋转方向来改变绳索的拉动方向。

绞车作为一种常见的起重设备，具有简单、实用、灵活的特点，广泛应用于各种工程领域。

希望通过本文的介绍，能够更加深入地了解绞车的原理和工作原理，为实际应用提供一定的参考价值。

绞车工作原理绞车，也称卷扬机，是一种用来举起或拉动重物的机械装置，其工作原理主要通过绳索或链条的卷绕和解绕来实现。

绞车广泛应用于建筑工地、码头、矿山和工厂等各种场合，是一种非常重要的起重设备。

本文将介绍绞车的工作原理及其相关知识。

绞车的工作原理主要包括两个方面，机械传动和动力来源。

首先，我们来看机械传动。

绞车通常由主机、绳轮、绳索和重物组成。

主机通过电动机或其他动力源驱动，带动绳轮旋转。

绳索则固定在重物上，并绕在绳轮上。

当主机旋转时，绳轮带动绳索卷绕或解绕，从而实现重物的升降或移动。

绞车的传动系统通常包括齿轮传动、链条传动或皮带传动，不同的传动方式会影响绞车的工作效率和承载能力。

其次，我们来看动力来源。

绞车的动力来源通常包括电动机、液压马达或人力。

其中，电动机驱动的绞车是最常见的，它具有功率大、速度快、操作方便的特点，适用于各种场合。

液压马达驱动的绞车则具有承载能力大、防爆性能好的优点，适用于危险环境或大型工程。

此外，还有一些小型的绞车是由人力操作的，适用于一些简单的起重任务。

绞车工作时需要注意一些安全事项。

首先，要确保绞车的承载能力不超过其额定值，避免超载使用。

其次，要定期检查绞车的传动系统和动力来源，确保其正常运转。

再次，操作人员要接受专业培训，熟悉绞车的使用方法和安全操作规程。

最后，在使用绞车时，要注意周围环境，避免发生意外事故。

总的来说，绞车是一种非常重要的起重设备，其工作原理主要包括机械传动和动力来源两个方面。

了解绞车的工作原理有助于我们更好地使用和维护绞车，确保其安全、高效地工作。

希望本文能对大家有所帮助，谢谢阅读！。

石油测井生产安全技术(二)测井设备及主要部位一、测井绞车(一)测井绞车的用途测井、射孔等作业使用的电缆是缠放在绞车滚筒上，滚筒借助于汽车发动机的动力而转动，从而控制电缆在井内按要求的速度上提和下放。

(二）测井绞车的结构1.汽车底盘。

供给绞车动力，装载并运移绞车、电缆及其他配套设备。

2.传动系统。

包括动力选择箱、液压泵、液压马达等液压动力传动设备、减速器、传动轴及传动链条。

传动系统担负着作业所需动力的传递。

3.绞车。

用于测井或射孔时起升或下放电缆、测井仪器及工具。

4.车身和支承底盘。

用于支承绞车及其传动系统等，并提供驾驶室、操作室和绞车室。

5.操作装置。

包括副排档装置、副油门装置、副离合器、盘绳器及刹车装置。

用于作业时对绞车控制或操纵。

6.气路系统。

用于设备的控制或操纵。

(三)测井绞车的安全操作操作绞车就是通过操纵动力和变速系统使电缆滚筒以不同的速度和方向转动，从而使电缆及测井仪器在井中下放或上提，达到完成各项作业的目的。

操作绞车只要做到操作措施得当、操作准确并做到井口慢、井底慢、特殊井段慢、遇阻、遇卡慢等，就能做到安全生产。

具体说有以下操作要点：1．测井绞车应摆放在距井25m远的上风头位置，对正井口滑轮，打好掩木。

2．起下电缆时，速度要均匀，不准猛提、猛刹，随时观察电缆运行张力读数，及时判断遇阻、遇卡。

在进行井壁取心作业时，拉力增到25kN时，必须立即停车，然后慢速上下活动防止拉断岩心筒的钢丝绳，以免岩心筒落井。

3．仪器(射孔器)放人或起出井口时，应注意听从井口操作手和操作工程师的指挥，防止拉掉或摔坏仪器(射孔器)，甚至发生伤人事故。

4．注意盘齐电缆，同时做好电缆的清洁保养和防锈维护。

5．在斜井、“狗腿子”井等特殊井况下作业时，容易遇阻和遇卡，仪器和电缆下放速度要比直井慢，下放时要保持匀速，不准高速下放。

发现遇阻时，不准硬冲，同时应避免仪器在井中长时间停留，要及时上提，防止遇卡。

6．井壁取心上提至套管鞋前，过油管射孔上提到油管喇叭口前，必须放慢速度，等仪器进入套管(油管)后再加快速度，防止卡掉仪器。

测井绞车分动箱温控系统研制发布时间：2022-08-28T03:41:14.022Z 来源：《中国科技信息》2022年第4月第8期作者：张国勇[导读] 测井绞车是石油测井生产的重要设备，为井下仪器的下放和提升提供动力。

国内进口了一批德国MAN公司生产的测井绞车，型号TGS 33.440，该测井绞车由于分动箱润滑系统设计的缺陷，张国勇中石化石油工程地球物理有限公司华北分公司河南郑州 450000摘要：测井绞车是石油测井生产的重要设备，为井下仪器的下放和提升提供动力。

国内进口了一批德国MAN公司生产的测井绞车，型号 TGS 33.440，该测井绞车由于分动箱润滑系统设计的缺陷，不适应国内西部探区恶劣的地面环境，在测井生产时易发生温度过高而烧毁的事故。

为了解决这一问题，作者设计并制作了测井绞车分动箱温度监测系统。

文中对该系统的单片机电路设计、电子元件集成、部分程序及安装方法进行了说明。

并用实例展示了其应用效果，有较好的推广应用前景。

关键字：测井绞车分动箱单片机温度监测1引言油气蕴藏在地下几千米的地层中，勘探开发都要求通过钻井的方式来探测及开采。

为了查明油气层的深度位置，需要将专用测井仪器下入井中，开展石油测井作业进行探测[1]，这就要求有相应的动力设备通过电缆下放和提升井下仪器。

该动力设备就是测井绞车，其工作原理如图1所示。

由于测井仪器价值极高，最大探测深度达到8000m，井温达到180℃。

如果石油测井生产过程中，测井绞车出现故障，井下测井仪器将无法及时回收，井下高温环境将对其造成损坏，甚至报废。

如果测井生产作业的对象是裸眼井，由于没有套管固井，井中泥浆稠密，测井电缆停留3分钟以上将吸附到井壁上，井中仪器遇卡[2]，导致测井安全事故发生。

因此，行业对测井绞车的性能要求非常高[3]。

例如国内有一批德国MAN公司生产测井绞车，型号 TGS 33.440（欧Ⅳ）二类底盘，6*6驱动，发动机采用原装德国MAN D2066 LF62柴油发动机，动力强劲，功率327kW/1900rpm；主液压系统与液压发电机系统的驱动，采用分动箱全功率取力，输出扭矩达2100N.m。
