质量保证体系框图(最详细)1. 引言质量保证体系是指为保证生产制造过程中的质量，采取一系列管理措施和技术手段的体系，旨在从设计阶段开始，通过全过程的有效控制的方式，确保最终产品符合质量要求和客户期望。
2. 质量保证体系框图质量保证体系框图可分为三个层次：系统管理层、过程控制层和检验测试层。
2.1 系统管理层系统管理层作为质量保证体系中最高层的管理层，主要负责面向全局，制定相关的质量保证方针、目标、法规和标准，组织和协调体系内各项工作，提供权威的决策和支持。
系统管理层包括：•质量方针：指质量保证体系的目标和方向，以及机构为达成这些目标和方向所要采取的政策和态度。
•质量目标：通常是一个定量指标，指导和衡量质量保证体系的实现情况。
•质量手册：质量保证体系的基础性文件，规范质量保证体系在机构中的应用。
•内审制度：依据质量保证体系要求，对内部体系元素和过程进行审核，保证其有效运行。
2.2 过程控制层过程控制层主要负责重点过程的管理和监控，以确保在每个阶段获得稳定的质量成果。
包括：•设计管理：对采购、设计、工程、检验、计划、管理等过程进行管理和监督。
•执行控制：制定质量控制计划，对制造、装配等过程进行监控。
•过程审查：对相关的制造、工程、采购等关键过程进行审核。
•预防和纠正措施：制定预防和纠正措施，并保证其实施和跟踪。
2.3 检验测试层检验测试层主要负责通过检验和测试活动，验证制造设计的质量是否符合各项要求。
包括：•产品测试和审查：对各项产品的性能进行测试和审查。
•设备检测和校准：定期对设备进行检测和校准，以确保设备符合要求。
•测量和验证：测量和验证的控制的目的是确保量测过程的准确性和可靠性。
•过程审查：对设计、工程、采购、制造、清洗、设备管理等过程进行审核，以确保其符合质量保证要求。
3.在质量保证体系框图中，系统管理层、过程控制层和检验测试层是质量保证的核心层次。
在实施质量保证体系时，应根据需要选择需要加强的层次，确保有效的质量管理和控制。
环境保证体系图
组织保证
环境保护体系
思想保证
技术措施、方案保证
检查保证
严格按设计要求施工
合理布置现场科学制定方
案
按国家和地方及相关部门
法规规定办事
针对特殊工种制定强有力
的防范措施
用科学、合理的技术措施、方案来保证环保目标的实现
普
及教育
普及教育
特殊工种教育
法制法规教育
强化环保意识， 增强预防意识
部环保领导小组
办公室（设专人负责） 队环保 领导小组
开展环境保护月
专（兼）职环保检查员
班组长 义务检查员
保护生态环境
部每季检查一次
队每月检查一次
工班每周检查一次
班组每天检查一次
对环境有污染的 逐一落实解决 环保部门日常监督检查
定期检查

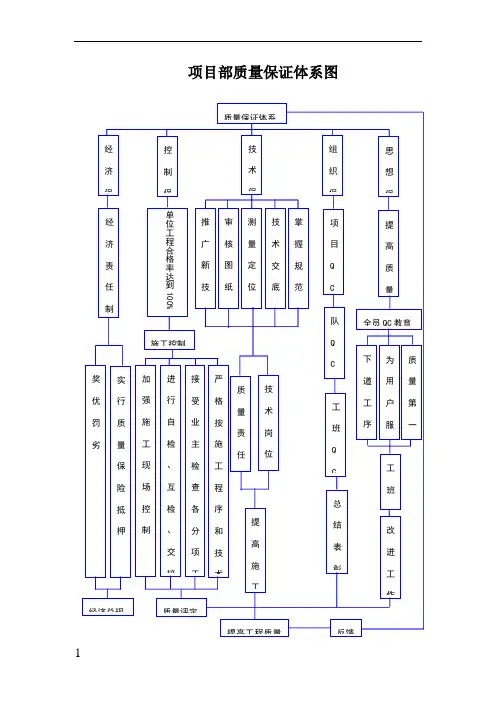

工期保证体系框图。
