刚性防水套管技术交底

刚性防水套管施工技术交底工程名称分项工程名称交底部位一、施工准备1.材料要求刚性防水套管施工技术交底瓯北12#地块农该房改造聚集一期施工单位项目刚性防水套管预埋地下室施工班组交底日期XXX有限公司所用主材、辅材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

2.套管要求1)根据设计和规范要求制作套管，焊接防水套管时，防水翼环要严格按标准图集加工制作，要严格要求焊缝质量，焊缝饱满，不得有裂纹和砂眼而且不得焊穿套管。

(2)刚性防水套管的选择，小于DN150的选择大二号的套管，大于DN150的选择大一号的套管。

3.作业条件1）管道穿地下室外墙、混凝土水池壁、屋面板时，配合土建工程预埋刚性防水套管。

2）各层水平线和墙厚度线弹好，配合土建施工；3）墙体预埋套管，在土建墙面钢筋绑扎完毕，浇注砼之前举行。

二、施工要求1.预留预埋阶段，应按设计及标准请求，配合土建进度完成。

2.施工班组应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。

3.防水套管加工完毕后，应在端部显著位置涂写清晰可见的标记，内容包括制造厂或厂标、产品名称或型号、公称直径、材料等4.根据设计和规范要求制作套管，防水翼环的焊接应按标准图集严格要求焊缝的质量。

预埋时应作好定位处理，在土建封模板前，应对套管位置进行复核，若有偏移应及时调整，并重新定位，以保证预留准确。

审核人交底人被交底人工程名称分项工程称号交底部位刚性防水套管施工技术交底瓯北12#地块农该房改造聚集一期施工单位项目刚性防水套管预埋地下室施工班组交底日期XXX团体有限公司5.预埋套管不得与与结构主筋直接焊在一同，使用附加钢筋牢固后焊接或绑扎牢固。

在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与修建标高线的关系，按照图纸规定的修建标高预留预埋；6.防水套管用于与腐蚀性介质打仗时，设计人应根据介质性质及防腐请求，另行选择合用的耐腐蚀材料7.给水立管穿楼板时，应设套管，安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm，底部应与楼板地面相平；套管与管道之间缝隙应用阻燃密封材料和防水油膏填实，端面光滑。

技术交底记录HZ--2011.01.01
、工作内容
2、预制加工
依据已绘制的预埋施工图纸中的套管(或预留洞口)的型号、尺寸进行预制加工。

钢性
防水套管加工长度考虑两边的抹灰厚度，同时止水翼要双面焊于套管长度的中间，套管与土建关•模板前安装。

一般过楼板钢套管安装的固定钢筋条，必须对称两根且长度不得小于套管外经的100〜150 mm,同时套管长度要高出装饰地面30〜50 mm。

3套管安
(1)、楼板洞预留：
①、楼板预留洞采用PVC管件预留件，预留件长150mm (楼板按10cm~12cm)
②、预埋件的安装应在土建板筋铺设之前完成，套管口应封堵严实，并用铁钉固定在板上，
技术负责人交底人。

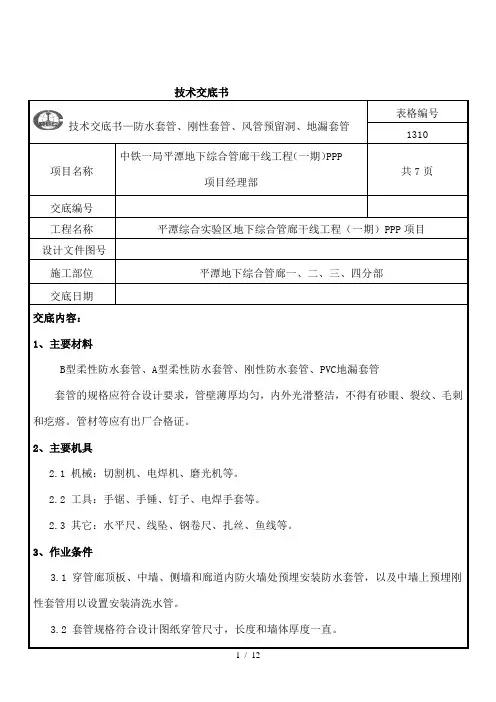

技术交底书技术交底书—防水套管、刚性套管、风管预留洞、地漏套管表格编号1310项目名称中铁一局平潭地下综合管廊干线工程（一期）PPP项目经理部共7页交底编号工程名称平潭综合实验区地下综合管廊干线工程（一期）PPP项目设计文件图号施工部位平潭地下综合管廊一、二、三、四分部交底日期交底内容：1、主要材料B型柔性防水套管、A型柔性防水套管、刚性防水套管、PVC地漏套管套管的规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。

管材等应有出厂合格证。

2、主要机具2.1 机械：切割机、电焊机、磨光机等。

2.2 工具：手锯、手锤、钉子、电焊手套等。

2.3 其它：水平尺、线坠、钢卷尺、扎丝、鱼线等。

3、作业条件3.1 穿管廊顶板、中墙、侧墙和廊道内防火墙处预埋安装防水套管，以及中墙上预埋刚性套管用以设置安装清洗水管。

3.2 套管规格符合设计图纸穿管尺寸，长度和墙体厚度一直。

以免移位。

（4）预留孔洞应配合土建进行。

5、套管预埋安装要求5.1 给水、给水二次加压、中水、压力污水管道出入廊防水套管安装。

预埋套管为B型柔性防水套管，套管规格尺寸、长度根据设计图纸出入廊水管管径及主体厚度来确定，安装位置必须符合设计图纸要求。

安装完毕的套管必须确保不遗漏、位置正确。

图示1 为给水管道出廊点5.2 集水坑排水管道出廊防水套管安装。

预埋套管为B型柔性防水套管，套管规格尺寸、长度根据设计图纸出入廊水管管径及主体厚度来确定，套管安装位置依据设计图纸中排入的压力释放井的位置为准，即排水管道出廊预埋套管和压力释放井在一条直线或在靠近压力释放井最近处，管道进入压力释放井也预埋B型柔性防水套管，规格不变，长度和压力释放井壁厚一致。

安装完毕的套管必须确保不遗漏、位置正确。

图示2 为集水坑管道出廊点5.3 重力污水管道出入廊防水套管、排气管道套管安装。

预埋套管为B型柔性防水套管，套管规格尺寸根据设计图纸污水管道出入廊水管管径来确定，套管长度根据主体、闸板井及伸顶井的壁厚确定，和壁厚保持一致。

表C2－1工程名称1#楼（文化创业工作室）交底日期2009年5月14日施工单位北京市朝阳田华建筑集团公司第四分公司望京项目经理部分项工程名称刚性防水套管交底提要刚性防水套管制作与安装交底内容：一、质量目标：结构长城杯金奖。

二、施工准备1.材料：各种规格的国标焊管，δ＝12mm、10mm厚热轧钢板、电焊条、石笔、砂轮片、防锈漆等。

2.机具：电气焊工具、手锤、钢角尺、砂轮切割机、角向磨光机、钢丝刷、油刷等。

3.工作条件：1）套管制作：（1）施工图、标准图已具备并审核完毕，图中的防水套管规格与数量已注明。

（2）有符合要求的施工场地和工作台。

（3）所用材料具有合格证明，全部进入现场。

2）套管安装：（1）土建墙体钢筋已绑扎到安装套管高度。

（2）地面标准控制线已给定。

（3）技术交底已进行，所有操作人员均对各自的工作清楚明了。

三、施工工艺1.工艺流程：套管切割→防水翼环制作→防水套管焊接→防水套管防腐→防水套管安装→复核检查。

2.套管切割：该楼外墙厚度均为350-500mm,套管管径小于等于DN100时，用砂轮切割机切割，切割前应调整好砂轮割机的角度盘，使砂轮片与被切管轴线垂直，切割时应将被切管与切割机夹板平台垫水平，使被切套管端面与管轴线垂直，套管管径大于DN100时，应采用氧、乙炔氧割，无论是采用砂轮切割机或氧、乙炔切割均应在量尺画线前放出2-3mm的余量，最后用角向磨光机磨正，制作成功的套管应达到下列要求，两端面与套管轴向线垂直，套管长度为300mm、+0、-2mm。
