长距离输送管道场站典型输油实用工艺流程

典型输油工艺流程一、工艺流程的设计原则及要求（1）工艺流程设计应符合设计任务书及批准的有关文件的要求，并应符合现行国家及行业有关标准、规范及规程的要求。

（2）工艺流程应能实现管道必需的各种输油操作，并且应体现可靠的先进技术，应采用新工艺、新设备、新材料，达到方便操作、节约能源、保障安全的目的。

（3）工艺流程设计力求简洁、适用。

尽可能减少阀门及管件的设置，管线连接尽可能短捷。

（4）工艺流程的设计除满足正常输油的功能要求外，还应满足操作、维修、投产、试运的要求。

当工程项目有分期建设需要时，还应能够适应工程分期建设的衔接要求。

（5）工艺流程图中，工艺区域编号及设备代号应符合《油气管道监控与数据采集系统通用技术规范》Q/SY 201的规定；所有的机泵、阀门等设备均应有独立的编号，重要阀门应有固定的编号。

二、各类站场的典型工艺流程（一）输油首站1．输油首站典型工艺流程说明（1）对于需要加热输送的输油首站，加热设施应设在给油泵与外输泵之间，加热设施可采用直接加热炉，也可采用间接加热系统，由于加热方式的不同，工艺流程也不相同。

为节约能源，加热系统应设冷热油掺合流程。

（2）对于加热输送的管道，根据我国输送油品的性质和管道在投产运行初期低输量的特点，在投产前试运期间，需要通过反输热水建立稳定的管道沿线温度场，为确保管道输油安全，必要时还应设置反输流程。

（3）为方便管道管理，必要时可设置计量流程，流量计应设在给油泵与外输泵之间，加热系统之后。

流量计的标定可采用固定方式，也可采用移动方式。

（4）与油罐连接的进出油管线，可采用单管，在油罐区外设罐区阀组，油罐的操作阀门集中设置，这种安装方式，阀门在罐区外操作，阀门的动力电缆和控制电缆不进罐区，比较安全，但相对罐区管网管材量较大。

也可以采用双管，操作阀门设在罐区内。

（5）倒罐流程可在管线停输和不停输两种情况下进行，后者流程较为复杂，需设专门的倒罐泵。

为了简化流程，也可不设专门的倒罐流程，采用给油泵在停输的情况下进行倒罐。

长输油气管道的运行工艺简言之，只要在油气管道首端施加足够的压力，石油、天然气就能沿管道流动。

就像自来水管一样，管内水压高于大气压，打开水龙头水就流出。

在输油管道首端建有输油站（泵站），称为首站。

站内油罐用于收集、储存石油和保证管线输油量的稳定，输油泵用来从油罐汲取石油并对其加压后输入管道。

管道沿线设立若干个间隔一定距离的输油站，叫做中间站，其作用是对油品补充加压，保证油品像接力赛跑那样一段接一段流过去。

处于管道终点的输油站是末站，其任务是接收和储备来油，并提供给用油单位。

热油管道沿线还需要建设加热站。

天然气管道的输送情况与输油管道相似，只是施压设备是压缩机而不是输油泵。

石油难以压缩，因此输油管道容易产生“水击”危险，为此早期输油管线在中间站建有与大气相通的缓冲油罐，而所有输气管道的中间站不需要建设缓冲罐，都采用密闭输送（除管道进口和出口外，流体与外界隔离）。

针对缓冲油罐是否接入和怎样接入管线，输油管道又存在三种输送方式。

（1）“通过油罐”方式。

来油先进入油罐，再被输油泵从油罐中抽出、加压后输往下站，其特点是油品全部通过油罐。

该方式可避免各种杂质和管道内空气直接进入输油泵，但是操作繁杂、轻质油品在油罐蒸发损耗大，故而只在施工扫线、投产初期、通球清蜡时及早期原油管道中应用。

（2）“旁接油罐”方式。

来油同时进入油罐和输油泵，经加压输入下站，只有少量油品进出油罐，调节输油量的变化，轻质油品的蒸发损耗明显减少。

由于自动化水平要求不高，易于各站独立操作管理，因此我国的原油管道过去大都采用这种输送方式。

（3）“密闭输送”方式。

中间站不接入连通大气的油罐，来油直接进入输油泵，全线是一个密封管道输送系统。

如何防止和消除水击危害是密闭输油的重大课题。

早期主要是采用增厚管壁提高管道强度的方法，显然很不经济。

此法不能减小水击压力，但能避免水击危害。

现已研究出防御水击的许多既经济又有效的自动控制技术，如压力自动调节、压力自动保护、泄压保护及水击超前保护等。

典型输油站场工艺流程教材(DOC 43页)部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，勿作商业用途第三章输油站场及阀室第一节典型输油站场工艺流程一、工艺流程的设计原则及要求（1）工艺流程设计应符合设计任务书及批准的有关文件的要求，并应符合现行国家及行业有关标准、规范及规程的要求。

（2）工艺流程应能实现管道必需的各种输油操作，并且应体现可靠的先进技术，应采用新工艺、新设备、新材料，达到方便操作、节约能源、保障安全的目的。

（3）工艺流程设计力求简洁、适用。

尽可能减少阀门及管件的设置，管线连接尽可能短捷。

（4）工艺流程的设计除满足正常输油的功能要求外，还应满足操作、维修、投产、试运的要求。

当工程项目有分期建设需要时，还应能够适应工程分期建设的衔接要求。

（5）工艺流程图中，工艺区域编号及设备代号应符合《油气管道监控与数据采集系统通用技术规范》Q/SY 201的规定；所有的机泵、阀门等设备均应有独立的编号，重要阀门应有固定的编号。

二、各类站场的典型工艺流程（一）输油首站1．输油首站典型工艺流程说明（1）对于需要加热输送的输油首站，加热设施应设在给油泵与外输泵之间，加热设施可采用直接加热炉，也可采用间接加热系统，由于加热方式的不同，工艺流程也不相同。

为节约能源，加热系统应设冷热油掺合流程。

（2）对于加热输送的管道，根据我国输送油品的性质和管道在投产运行初期低输量的特点，在投产前试运期间，需要通过反输热水建立稳定的管道沿线温度场，为确保管道输油安全，必要时还应设置反输流程。

（3）为方便管道管理，必要时可设置计量流程，流量计应设在给油泵与外输泵之间，加热系统之后。

流量计的标定可采用固定方式，也可采用移动方式。

（4）与油罐连接的进出油管线，可采用单管，在油罐区外设罐区阀组，油罐的操作阀门集中设置，这种安装方式，阀门在罐区外操作，阀门的动力电缆和控制电缆不进罐区，比较安全，但相对罐区管网管材量较大。

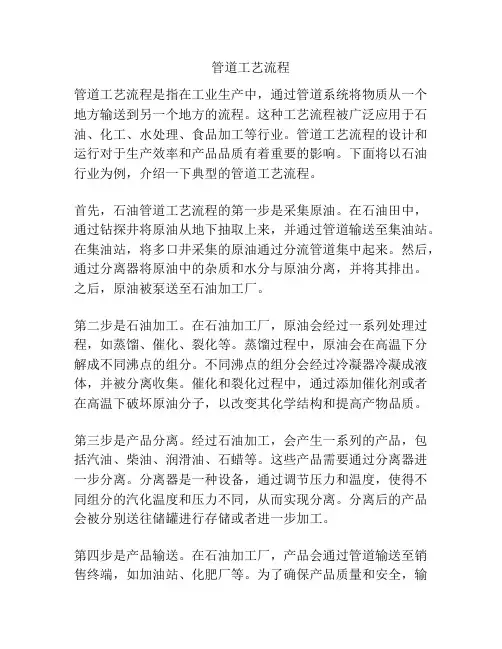

管道工艺流程管道工艺流程是指在工业生产中，通过管道系统将物质从一个地方输送到另一个地方的流程。

这种工艺流程被广泛应用于石油、化工、水处理、食品加工等行业。

管道工艺流程的设计和运行对于生产效率和产品品质有着重要的影响。

下面将以石油行业为例，介绍一下典型的管道工艺流程。

首先，石油管道工艺流程的第一步是采集原油。

在石油田中，通过钻探井将原油从地下抽取上来，并通过管道输送至集油站。

在集油站，将多口井采集的原油通过分流管道集中起来。

然后，通过分离器将原油中的杂质和水分与原油分离，并将其排出。

之后，原油被泵送至石油加工厂。

第二步是石油加工。

在石油加工厂，原油会经过一系列处理过程，如蒸馏、催化、裂化等。

蒸馏过程中，原油会在高温下分解成不同沸点的组分。

不同沸点的组分会经过冷凝器冷凝成液体，并被分离收集。

催化和裂化过程中，通过添加催化剂或者在高温下破坏原油分子，以改变其化学结构和提高产物品质。

第三步是产品分离。

经过石油加工，会产生一系列的产品，包括汽油、柴油、润滑油、石蜡等。

这些产品需要通过分离器进一步分离。

分离器是一种设备，通过调节压力和温度，使得不同组分的汽化温度和压力不同，从而实现分离。

分离后的产品会被分别送往储罐进行存储或者进一步加工。

第四步是产品输送。

在石油加工厂，产品会通过管道输送至销售终端，如加油站、化肥厂等。

为了确保产品质量和安全，输送过程中必须进行一系列的监控和调节，如温度、压力、流量等参数的监测和调节。

同时，还要注意防止产品泄漏和防火防爆措施。

最后，是废物处理。

在石油加工过程中会产生一些废物，如废水和废气。

废水需要进行处理，以达到排放标准。

废气则需要经过处理设备，如脱硫装置、脱氮装置等，以减少对环境的污染。

以上为石油管道工艺流程的简要介绍。

在实际生产中，每个工厂的工艺流程可能会有所不同，具体的工艺流程会根据产品要求、设备特点和工厂条件等进行调整。

管道工艺流程的设计和运行需要考虑生产效率、产品质量和安全环保等方面的要求，通过合理的设计和科学的管理，可以为企业带来更高的效益和更好的经济效益。

原油管道输送方式及工艺流程一、组成长距离输油管道由输油站和线路组成；输油站就是给油流一定的能量（压力能和热力能），按所处位置分首站、中间站、末站；中间站按任务不同分加热站、加压站、热泵站（加压、加热）；首站：输油管道起点的输油站，任务是接受（计量、储存）原油，经加压、加热向下一站输送；输油管道终点的输油站称末站，接受来油和把油品输给用油单位，配有储罐、计量、化验及运转设施。

二、输送工艺1、“旁接油罐”式输送工艺：上站来油可进入泵站的输油泵也可同时进入油罐的输送工艺，油罐通过旁路连接到干线上，当本站与上下站的输量不平衡时，油罐起缓冲作用特点；a 各管段输量可不等，油罐起缓冲作用；b 各管段单独成一水力系统，有利于运行调节和减少站间的相互影响；c 与“从泵到泵”相比，不需较高的自动调节系统，操作简单。

2、“从泵到泵” 输送工艺：为密闭输送工艺，中间站不设缓冲罐，上站来油全部直接进泵特点：a 可基本消除中间站的蒸发损耗；b整个管道成一个统一的水力系统，充分利用上站余压，减少节流，但各站要有可靠的自动调节和保护装置；c工艺流程简单。

三、输油站的基本组成1、主生产区（1）油泵房（输油泵机组、润滑、冷却、污油回收等系统）；（2）加热系统（加热炉和换热器）；（3）总阀室（控制和切换流程）；（4）清管器收发室；（5）计量间（流量计及标定装置）；（6）油罐区；（7）站控室；（8）油品预处理设施（热处理、添加剂、脱水等）。

2、辅助生产区（1）供电系统（变、配、发电）；（2）供热系统（锅炉房、燃料油系统、热力管网等）；（3）给排水系统（水源、循环水、软化水、消防水等）；（4）供风系统（仪表风、扫线用风）；（5）阴极保护设施；（6）消防及警卫、机修化验、库房、办公后勤设施等。

四、确定工艺流程的原则1、满足输送工艺及各生产环节（试运投产、正常输送、停输再启动等）的要求。

输油站的主要操作：a、来油与计量；b、正输；c、反输（投产前预热管道或末站储罐已满、或首站油源不足，被迫正、反输以维持热油管道最低输送量）；d、越站输送（全越站、压力越站、热力越站）；e、收发清管器；f、站内循环或倒罐（机组试运转或烘炉）；g、停输再启动。

典型输油站场工艺流程一、概述输油站场是石油、天然气等能源产品从生产地经过输送系统，最终到达使用地的重要枢纽。

典型的输油站场工艺流程包括原油接收、初步处理、分输、储存、降压、加热等环节，下面将详细介绍这些环节的工艺流程。

二、原油接收1.接收：原油从生产地通过管道输送到输油站场，经过压力控制装置进入站场。

2.分析检测：对接收的原油进行密度、粘度、含硫量等指标的检测，以确定原油质量等级。

三、初步处理1.沉淀分离：将原油经过沉淀槽，使其中悬浮的杂质沉淀下来，以净化原油。

2.脱水：使用脱水设备将原油中的水分去除，防止腐蚀管道设备。

四、分输1.分输管道：将处理好的原油通过分输管道输送到不同的储存罐或另一处理单元。

2.分输控制：对分输管道的流量、压力等参数进行监控和调节，确保各系统稳定运行。

五、储存1.储罐：将原油储存在不同种类的储罐中，按需存储，方便后续分配。

2.液位监测：对储罐液位进行实时监测，防止过载或漏油情况发生。

六、降压1.降压装置：使用降压设备将高压的原油降至适宜的运输压力，以保证输送安全。

2.压力监测：对降压装置的压力进行监测，确保输出压力稳定。

七、加热1.加热系统：在原油输送过程中，通过加热设备将原油加热至一定温度，降低油的黏度，有利于输送。

2.温度控制：对加热系统的温度进行调节，确保原油在输送过程中保持适宜的温度。

八、总结典型的输油站场工艺流程包括原油接收、初步处理、分输、储存、降压、加热等环节。

每个环节都有相应的设备和控制系统，保证原油在输送过程中安全、高效地运行。

输油站场的工艺流程对输油系统的正常运行起着至关重要的作用，需要严格执行标准操作程序，保证输油站场的安全稳定运行。

长距离输送管道场站典型输油工艺流程1. 引言长距离输送管道场站是油气工业中的重要环节，用于将产出的原油从采油区输送到储油区。

典型的输油工艺流程包括原油采集、处理、输送和储存等多个环节，下面将详细介绍每个环节的工艺流程。

2. 原油采集原油采集是输油工艺流程的第一步，通过在油田开展采油作业，将地下储存的原油提取出来。

原油采集包括以下几个步骤：2.1 井口装置在油田开采过程中，井口装置起着关键作用。

井口装置包括采油泵、分离器和测量器等设备，用于抽取地下原油、分离掺混物和测量原油流量。

2.2 分离和处理采集到的原油中可能含有杂质和水分，在输送前需要进行分离和处理。

分离过程中，使用分离器将原油和水分、杂质等物质分离，并达到一定的纯度要求。

处理过程中，可以通过加热、冷却等方式对原油进行处理，以达到运输要求。

3. 输送原油采集和处理完成后，需要通过管道输送到储油区。

输送环节包括以下几个步骤：3.1 管道设计管道设计是输油工艺流程中的重要一环。

设计师需要考虑到输送能力、输送距离、管道材质等因素，选择合适的管径和管道布置方式。

此外，还需要进行压力计算、设置阀门和调节器，以确保输油过程的安全可靠。

3.2 压缩站长距离输送过程中，由于油管阻力和重力影响，原油需要通过压缩站增加输送能力。

压缩站通过增加压力，将原油推动到更远的地方，以实现长距离输送的要求。

3.3 输送控制在输送过程中，需要设置监测仪器和控制设备，对输送过程进行监控和控制。

监测仪器可以实时测量原油流量和压力等参数，确保输送过程的稳定。

控制设备可以根据实时数据进行调节，以确保输送的安全和高效。

4. 储存原油输送到储油区后，需要进行储存和处理，以备后续使用。

储存环节包括以下几个步骤：4.1 储油罐在储油区设置储油罐用于存储原油。

储油罐可以分为固定顶式和浮顶式两种类型，根据实际需求进行选择。

储油罐需要具备防腐蚀、防漏和防静电等功能，确保储存原油的安全性和质量。

4.2 沉降和过滤在储存过程中，原油中可能会出现悬浮物和杂质，需要进行沉降和过滤处理。

长输输油气管道铺设过程--详细图文介绍长输输油管道的建设实施过程第一步工序是测量放线，接下来是施工作业带清理、管材运输、管沟开挖、布管、组对焊接、补口补伤、吊管下沟、管沟回填、地貌恢复等工序，最后一步是项目竣工验收工作。

了解一下石油管线的建设知识，也许对于我们在日常生活中，帮助国家保护管线，维护管线安全有所帮助。

截止到2013年底，我国长输输油管道总长度达10.6万公里。

其中天然气管道长约6万公里，主要包括西气东输系统、陕京线系统、川气东送管道等；原油管道长约2.6万公里，主要包括中俄原油管道、西部原油管道、甬沪宁原油管道等；成品油管道长约2万公里，主要包括兰郑长成品油管道、西部成品油管道、大西南成品油管道等。

测量放线测量放线是指由测量人员依据线路平面图、纵断面图、线路控制桩等设计资料，采用专用仪器来确定沿线管道安装的中心线位置并划出施工作业带界限的过程。

该项工作既是对设计文件的校核，也是现场施工的第一项工作。

通过测量放线，我们可以详细掌握管道所经地区的地形、地势、地质、沿线建筑物、障碍物以及交通情况，为项目施工提供第一手资料。

施工作业带清理该项工作是用推土机等施工设备将作业带进行平整，去除作业带内的树木等障碍物，以便管沟的开挖、土壤的临时堆放以及管道的焊接等作业。

根据《输油输气管道线路工程施工及验收规范》，管道施工作业带宽度一般为20米，管道穿越或跨越河流、沟渠、公路、铁路，地下水丰富和管沟挖深超过5米时，可根据实际需要适当增加作业带宽度，对于山区非机械化施工地段，可根据地形条件适当减小作业带宽度。

管沟开挖长输输油管道一般采用埋地敷设的方式，管道施工时需开挖一定深度和宽度的管沟。

根据管道所经地区土壤性质，管沟的形状一般分为直沟、梯形沟和阶梯沟，深度一般在3米-5米之间，沟底宽度一般小于3米。

土方地段一般采用人工或挖掘机开挖的方式，坚硬石方地段一般采用爆破开挖的方式。

为保证管道组焊时管道两侧有顺畅的机械化流水作业面，管沟开挖工序一般在管道组焊工序之后。

长距离输油输气管道工程施工技术1 、概述长距离管道工程，包括线路工程和站库工程两部分。

线路工程主要有管沟的开挖、管道的焊接和清管试压、穿跨越工程、管线下沟及管沟的回填和恢复地貌。

站库工程主要有工艺管网、热力系统、动力系统、电气装置、站控系统等项目的安装调试和储罐设施的建造。

目前，我国已初步建立了管道工程施工与验收规范。

在管道工程施工过程中，遵循由专业化施工队伍按工程设计和相关的标准、规范施工，由质量监理部门进行全过程的质量监理，是保证工程质量，创建优质工程的基本条件。

2 线路工程施工线路工程具有施工点多，线路距离长的特点。

管线总长度一般在数百公里以上，往往同时有数个专业化工程队，采用机械化作业，同时在几个地点施工。

施工机械主要包括：推土机、挖掘机、吊管机、发电机、起重和运输车辆及其他专用的施工机具。

施工前，首先由设计部门向施工单位做技术交底和施工图会审；施工区域内的经济作物及构筑物，由业主会同施工单位，按照有关标准核定赔偿金额，并向拥有者进行经济补偿。

2.1 线路测量线路测量是管道工程施工的初始工作，他建立在设计部门对管道沿线详细勘察后确定的管道线路走向的基础上。

施工单位按照设计部门提供的施工图进行线路测量、定线、打百米桩和转角桩，全面的标记出管线走向情况。

施工时应注意以下问题：测量桩上标记准确、完整的管道走向资料数据；地势起伏地段和转角桩地段打加密桩；管道沿线遇到地下构筑物或其他隐蔽工程时做出标志；管道沿线不同区段，设计中采用不同管材规格、不同防腐绝缘等级的地方，在分界点上做出标志。

2.2 开挖管沟管沟开挖前，先将施工区内障碍物清除干净，使施工机械可顺利通行。

清障宽度一般按20米考虑，特殊区段可适当加宽。

管沟开挖按工程设计进行。

石方段开挖可以采用爆破施工，同时采取相应的安全保护措施。

开挖管沟的土石方堆放在管沟一侧，另一侧安排布管和施工操作。

遇到构筑物或其他隐蔽工程时，应与其主管单位协商，制定可行的通过方案。

油气长输管道工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!油气长输管道的工艺流程详解油气长输管道是全球能源运输的重要基础设施，它们将石油和天然气从产地输送到消费地，确保了能源的稳定供应。

原油管道输送方式及工艺流程一、组成长距离输油管道由输油站和线路组成；输油站就是给油流一定的能量（压力能和热力能），按所处位置分首站、中间站、末站；中间站按任务不同分加热站、加压站、热泵站（加压、加热）；首站：输油管道起点的输油站，任务是接受（计量、储存）原油，经加压、加热向下一站输送；输油管道终点的输油站称末站，接受来油和把油品输给用油单位，配有储罐、计量、化验及运转设施。

二、输送工艺1、“旁接油罐”式输送工艺：上站来油可进入泵站的输油泵也可同时进入油罐的输送工艺，油罐通过旁路连接到干线上，当本站与上下站的输量不平衡时，油罐起缓冲作用特点；a各管段输量可不等，油罐起缓冲作用；b各管段单独成一水力系统，有利于运行调节和减少站间的相互影响；c与“从泵到泵”相比，不需较高的白动调节系统，操作简单。

2、“从泵到泵”输送工艺：为密闭输送工艺，中间站不设缓冲罐，上站来油全部直接进泵特点:a可基本消除中间站的蒸发损耗；b整个管道成一个统一的水力系统，充分利用上站余压，减少节流, 但各站要有可靠的白动调节和保护装置；c工艺流程简单。

三、输油站的基本组成1、主生产区(1) 油泵房(输油泵机组、润滑、冷却、污油回收等系统)；(2) 加热系统(加热炉和换热器)；(3) 总阀室(控制和切换流程)；(4) 清管器收发室；(5) 计量间(流量计及标定装置)；(6) 油罐区；(7) 站控室；(8) 油品预处理设施(热处理、添加剂、脱水等)。

2、辅助生产区(1) 供电系统(变、配、发电)；(2) 供热系统(锅炉房、燃料油系统、热力管网等)；(3) 给排水系统(水源、循环水、软化水、消防水等)；(4) 供风系统(仪表风、扫线用风)；(5) 阴极保护设施；(6) 消防及警卫、机修化验、库房、办公后勤设施等。

四、确定工艺流程的原则1、满足输送工艺及各生产环节（试运投产、正常输送、停输再启动等）的要求。

输油站的主要操作：a、来油与计量；b、正输；c、反输（投产前预热管道或末站储罐已满、或首站油源不足，被迫正、反输以维持热油管道最低输送量）；d、越站输送（全越站、压力越站、热力越站）；e、收发清管器；f、站内循环或倒罐（机组试运转或烘炉）；g、停输再启动。

第三章输油站场及阀室第一节典型输油站场工艺流程一、工艺流程的设计原则及要求（1）工艺流程设计应符合设计任务书及批准的有关文件的要求，并应符合现行国家及行业有关标准、规范及规程的要求。

（2）工艺流程应能实现管道必需的各种输油操作，并且应体现可靠的先进技术，应采用新工艺、新设备、新材料，达到方便操作、节约能源、保障安全的目的。

（3）工艺流程设计力求简洁、适用。

尽可能减少阀门及管件的设置，管线连接尽可能短捷。

（4）工艺流程的设计除满足正常输油的功能要求外，还应满足操作、维修、投产、试运的要求。

当工程项目有分期建设需要时，还应能够适应工程分期建设的衔接要求。

（5）工艺流程图中，工艺区域编号及设备代号应符合《油气管道监控与数据采集系统通用技术规范》Q/SY 201的规定；所有的机泵、阀门等设备均应有独立的编号，重要阀门应有固定的编号。

二、各类站场的典型工艺流程（一）输油首站1．输油首站典型工艺流程说明（1）对于需要加热输送的输油首站，加热设施应设在给油泵与外输泵之间，加热设施可采用直接加热炉，也可采用间接加热系统，由于加热方式的不同，工艺流程也不相同。

为节约能源，加热系统应设冷热油掺合流程。

（2）对于加热输送的管道，根据我国输送油品的性质和管道在投产运行初期低输量的特点，在投产前试运期间，需要通过反输热水建立稳定的管道沿线温度场，为确保管道输油安全，必要时还应设置反输流程。

（3）为方便管道管理，必要时可设置计量流程，流量计应设在给油泵与外输泵之间，加热系统之后。

流量计的标定可采用固定方式，也可采用移动方式。

（4）与油罐连接的进出油管线，可采用单管，在油罐区外设罐区阀组，油罐的操作阀门集中设置，这种安装方式，阀门在罐区外操作，阀门的动力电缆和控制电缆不进罐区，比较安全，但相对罐区管网管材量较大。

也可以采用双管，操作阀门设在罐区内。

（5）倒罐流程可在管线停输和不停输两种情况下进行，后者流程较为复杂，需设专门的倒罐泵。

长距离输送管道场站典型输油工艺流程概述长距离输送管道场站是指将原油、天然气等石油产品承载在高压管道中，通过泵站、换热站等作业站进行加工、运输和储存的过程。

本文将介绍长距离输送管道场站典型输油工艺流程。

输油工艺流程长距离输送管道场站典型输油工艺流程分为以下几个步骤：1. 调节和计量站调节和计量站主要起到调节压力、测量流量和配制管道输送材料的功能。

其中，调节压力是为了让输送流体保持在安全稳定的状态，流量测量是为了计算出输送流体的用量以及判断管道是否发生泄漏，配制管道输送材料时要保证材料的质量达标。

2. 泵站泵站在管道输送中起到的是升压作用，采用高压泵将输送流体推入输油管道中。

必要时，泵站还具备分配流体和调整压力的作用。

3. 过滤站过滤站主要是在输油管道中进行对流体的过滤。

输送的原油、天然气等产品中常含有杂质和污染物，为了保证输送流体的质量和保护管道，需要安装过滤系统进行过滤。

4. 加热站加热站在特定情况下使用，如在寒冷地区，需要通过加热的方式将产品温度升高，以防止产品在输送过程中冷凝，堵塞管道。

5. 冷却站冷却站用于降低输送流体的温度，避免在输送过程中产生破坏性蒸汽压力，降低温度还能保护输送管道，防止它变形或破裂。

6. 储油罐区储油罐区是指专门用于存储原油、天然气等输送流体的设施，它可以储存大量石油产品，以满足市场化需求。

储油罐区还包括石油产品的抽取、调配、加热等配套设备。

7. 加油站加油站主要是为了方便使用者取用石油产品，将储存的原油、天然气送往终端客户，通过加油站对产品进行简单处理，使其符合市场使用标准，为客户提供优质石油产品。

本文介绍了长距离输送管道场站典型输油工艺流程，包括调节和计量站、泵站、过滤站、加热站、冷却站、储油罐区和加油站等七个方面。

每个环节都起到重要的作用，保证了石油产品能够高效、安全地运输和储存。

原油管道输送工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!原油管道输送工艺流程1. 原油采集从油井或储罐中抽取原油。

移除水分、杂质和气体，以满足管道输送要求。
