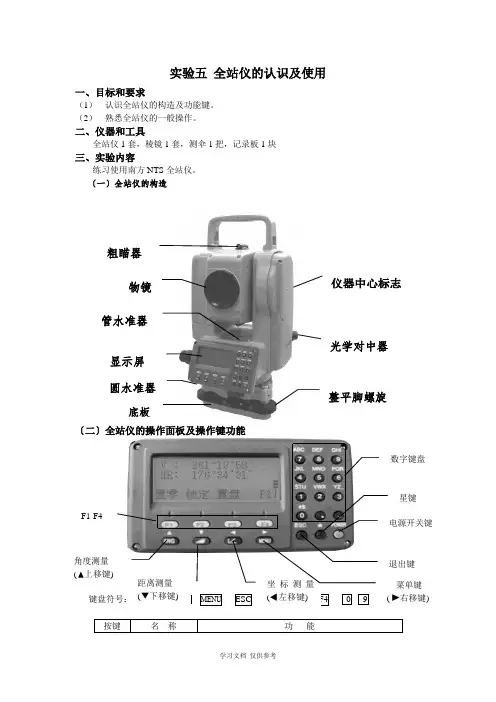

实验五 全站仪的认识及使用一、目标和要求（1） 认识全站仪的构造及功能键。
（2） 熟悉全站仪的一般操作。
二、仪器和工具全站仪1套，棱镜1套，测伞1把，记录板1块三、实验内容练习使用南方NTS 全站仪。
〔一〕全站仪的构造〔二〕全站仪的操作面板及操作键功能键盘符号： ANGMENU ESC POWER F1 -F4 0- 9按键名 称功 能仪器中心标志光学对中器整平脚螺旋圆水准器显示屏 物镜 粗瞄器管水准器底板坐标测量(左移键) 菜单键 (右移键)退出键角度测量 (上移键)电源开关键距离测量(下移键) 星键数字键盘F1-F4ANG 角度测量键进入角度测量模式(上移键)距离测量键进入距离测量模式(下移键)坐标测量键进入坐标测量模式(左移键) MENU 菜单键进入菜单模式(右移键)ESC 退出键返回上一级状态或返回测量模式POWER电源开关键电源开关F1- F4 软键〔功能键〕对应于显示的软键信息0- 9 数字键输入数字和字母、小数点、负号星键进入星键模式显示符号：显示符号内容V% 垂直角〔坡度显示〕HR 水平角〔右角〕HL 水平角〔左角〕HD 水平距离VD 高差SD 倾斜N 北向坐标E 东向坐标Z 高程* EDM〔电子测距〕正在进行m 以米为单位ft 以英尺为单位fi 以英尺与英寸为单位功能键V：90°10′20″HR：122°09′30″置零锁定置盘P1↓倾斜--- V% P2↓H-蜂鸣R/L 竖角P3↓F1 F2 F3 F4页数软键显示符号功能第1页〔P1〕F1 置零水平角置为0°0′0″F2 锁定水平角读数锁定F3 置盘通过键盘输入数字设置水平角F4 P1↓显示第2页软键功能第2页F1 倾斜设置倾斜改正开或关，假设选择开则显示倾斜改正F2 -------------------------------------〔三〕全站仪的基本测量全站仪基本测量分为角度测量、距离测量和三维坐标测量。
竭诚为您提供优质文档/双击可除全站仪的认识和使用实验报告篇一：全站仪的认识与使用实验报告全站仪的认识与使用实验报告1．实验时间：指导老师：分组号及成员：实验地点：2．实验目的：3.实验仪器及工具：4.实验任务及要求：5.实验步骤：6.实验数据记录及计算：全站仪测量记录表组别：仪器号码：年月日7.实验结果分析：8.实验总结：教师评价：篇二：全站仪操作与认识实验《数字测图原理与方法》课程实验指导书孟祥来编适用专业：地理信息与遥感黑龙江工程学院·测绘工程学院年月实验—全站仪的认识及使用一、实验目的（1）了解全站仪的基本构造及性能，熟悉各操作键的名称及其功能，并熟悉使用方法。
（2）掌握全站仪的安置方法和角度测量、距离测量与坐标测量的基本使用方法。
二、实验组织（1）性质：基础性实验。
（2）时数：课内1学时，课外1学时。
（3）组织：4人1组。
三、实验设备（1）每组5??级全站仪1套（含脚架1个、目标杆1根，棱镜与觇牌1套），记录本自带。
（2）自备：铅笔。
四、实验方法及步骤1．全站仪的构造（1）通过教师讲解和全站仪使用说明书，了解全站仪的基本结构及各操作部件的名称和作用。
（2）了解全站仪键盘上各按键的名称及其功能、显示符号的含义并熟悉角度测量、距离测量和坐标测量模式间的切换。
图1-1全站仪及棱镜2．全站仪测量（1）在小键盘上选择角度测量模式键,切换到角度测量模式，读出水平角、竖直角。
（2）在小键盘上选择距离测量模式键,切换到距离测量模式,读出斜距、平距、高差。
（3）在小键盘上选择坐标测量模式键，进入坐标测量模式，设置测站点坐标、定向，测量未知点坐标。
五、注意事项（1）全站仪使用时必须严格遵守操作规程，爱护仪器。
（2）仪器对中完成后，应检查连接螺旋是否使仪器与脚架牢固连接，以防仪器摔落。
（3）在阳光下使用全站仪测量时，一定要撑伞遮掩仪器，严禁用望远镜正对阳光。
（4）当电池电量不足时，应立即结束操作，更换电池。
实验三全站仪的认识及使用一、目标和要求（1）认识全站仪的构造及功能键。
（2）熟悉全站仪的一般操作。
（3）掌握全站仪进行坐标测量的方法二、仪器和工具全站仪1套，棱镜1套，1个对中杆，1个脚架三、实验内容练习使用三鼎STS760全站仪。
熟悉全站仪坐标测量的过程。
每个小组，在实地选择四个控制点（如下图），组成闭合导线，已知点A坐标为（500.000，500.000，20.000），已知AB方向方位角αAB=0°00′00″，利用全站仪坐标测量方法依次设站，依次测量得到B、C、A点坐标。
最终测量得到的A点坐标和给定的A点各分量坐标差别不超过10cm。
AB C（一）全站仪的构造（二）全站仪的操作面板及操作键功能按F1键打开电子水准器界面，打开激光对点器（三）全站仪的基本测量全站仪基本测量分为角度测量、距离测量和三维坐标测量。
1．水平角度测量（1）距离测量设置进行距离测量前应首先完成以下设置：气象改正、镜常数、测距模式。
1）气象改正值。
在进行高精度距离测量时，应使用精确的量测设备测定温度和气压值，以对测量结果施加气象改正（设置为自动获取）。
2）棱镜常数改正。
不同棱镜具有不同的棱镜常数改正值，测量前应将所用棱镜的常数改正值设置好。
棱镜常数设置为“-30 mm”。
3）距离测量模式。
可选择如下几种距离测量模式：单次精测、重复精测、精测均值、单次快测、重复快测、跟踪测量。
设置气象参数、测距模式等参数默认界面点击测距进行距离测量（1）设置作业（2）设置测站输入已知点坐标、仪器高、目标高点击坐标，在弹出窗口输入测站坐标输入坐标后，按提示输入仪器高（3）定向①手动输入方位角②用已知坐标进行定向点击坐标，在弹出界面输入后视点平面坐标（3）坐标测量四、注意事项（1）实习前须认真阅读全站仪的操作手册，牢记安全操作注意事项。
（2）作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和各项参数均符合要求时再进行作业。
全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器，广泛应用于工程测量、建筑施工、道路桥梁建设等领域。
它能够同时测量角度、距离和高差，为各种测量任务提供准确的数据支持。
下面将为您详细介绍全站仪的使用方法及使用步骤。
一、全站仪的组成和功能全站仪主要由电子经纬仪、光电测距仪和电子补偿器等部分组成。
1、电子经纬仪：用于测量水平角和垂直角。
2、光电测距仪：通过发射和接收激光或红外线来测量距离。
3、电子补偿器：用于自动补偿仪器在测量过程中的倾斜误差，提高测量精度。
此外，全站仪还配备了显示屏、操作键盘、数据存储和传输接口等，以方便用户进行操作和数据处理。
二、使用前的准备工作1、检查仪器在使用全站仪之前，首先要对仪器进行外观检查，确保仪器无损坏、磕碰等情况。
同时，检查电池电量是否充足，仪器的制动和微动螺旋是否正常，镜头是否清洁等。
2、安置仪器选择一个视野开阔、地面坚实、便于观测的地点作为测站。
将三脚架打开，调整到大致水平的位置，并将全站仪安装在三脚架上，通过调整三脚架的腿长和仪器的脚螺旋，使仪器大致水平和对中。
3、对中与整平（1）对中：通过移动三脚架的位置，使仪器的中心与测站点的标志中心大致重合。
（2）整平：调节三脚架的腿长，使圆水准气泡居中。
然后通过调整仪器的三个脚螺旋，使管水准气泡居中，从而使仪器精确整平。
4、设置参数根据测量任务的要求，设置全站仪的测量单位、精度、温度和气压等参数。
这些参数会影响测量结果的准确性，因此需要根据实际情况进行正确设置。
三、测量操作步骤1、角度测量（1）选择角度测量模式：在全站仪的操作界面上选择角度测量功能。
（2）瞄准目标：通过望远镜瞄准目标点，使用水平和垂直微动螺旋将十字丝准确对准目标。
（3）读取角度值：仪器会自动显示测量得到的水平角和垂直角值。
2、距离测量（1）选择距离测量模式：在操作界面上切换到距离测量功能。
（2）瞄准反射棱镜：将望远镜对准反射棱镜，确保仪器能够接收到反射信号。
