实验五 全站仪的认识及使用一、目标和要求（1） 认识全站仪的构造及功能键。
（2） 熟悉全站仪的一般操作。
二、仪器和工具全站仪1套，棱镜1套，测伞1把，记录板1块三、实验内容练习使用南方NTS 全站仪。
〔一〕全站仪的构造〔二〕全站仪的操作面板及操作键功能键盘符号： ANGMENU ESC POWER F1 -F4 0- 9按键名 称功 能仪器中心标志光学对中器整平脚螺旋圆水准器显示屏 物镜 粗瞄器管水准器底板坐标测量(左移键) 菜单键 (右移键)退出键角度测量 (上移键)电源开关键距离测量(下移键) 星键数字键盘F1-F4ANG 角度测量键进入角度测量模式(上移键)距离测量键进入距离测量模式(下移键)坐标测量键进入坐标测量模式(左移键) MENU 菜单键进入菜单模式(右移键)ESC 退出键返回上一级状态或返回测量模式POWER电源开关键电源开关F1- F4 软键〔功能键〕对应于显示的软键信息0- 9 数字键输入数字和字母、小数点、负号星键进入星键模式显示符号：显示符号内容V% 垂直角〔坡度显示〕HR 水平角〔右角〕HL 水平角〔左角〕HD 水平距离VD 高差SD 倾斜N 北向坐标E 东向坐标Z 高程* EDM〔电子测距〕正在进行m 以米为单位ft 以英尺为单位fi 以英尺与英寸为单位功能键V：90°10′20″HR：122°09′30″置零锁定置盘P1↓倾斜--- V% P2↓H-蜂鸣R/L 竖角P3↓F1 F2 F3 F4页数软键显示符号功能第1页〔P1〕F1 置零水平角置为0°0′0″F2 锁定水平角读数锁定F3 置盘通过键盘输入数字设置水平角F4 P1↓显示第2页软键功能第2页F1 倾斜设置倾斜改正开或关，假设选择开则显示倾斜改正F2 -------------------------------------〔三〕全站仪的基本测量全站仪基本测量分为角度测量、距离测量和三维坐标测量。

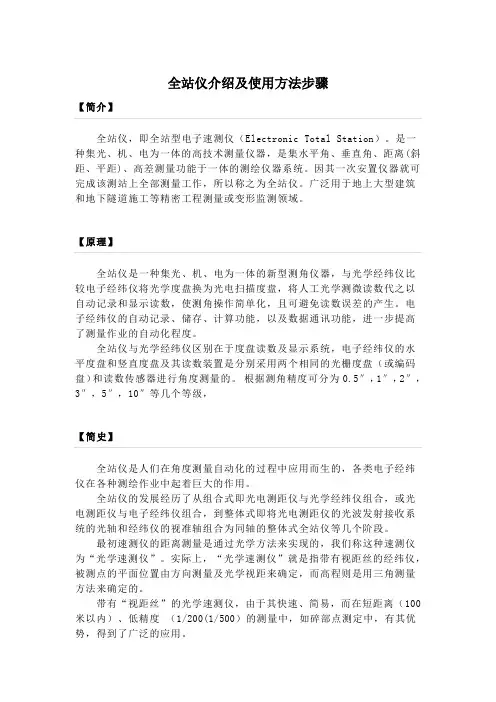

全站仪介绍及使用方法步骤【简介】全站仪，即全站型电子速测仪（Electronic Total Station）。
是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
【原理】全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。
电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。
全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。
根据测角精度可分为0.5″，1″，2″，3″，5″，10″等几个等级，【简史】全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。
全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。
最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。
实际上，“光学速测仪”就是指带有视距丝的经纬仪，被测点的平面位置由方向测量及光学视距来确定，而高程则是用三角测量方法来确定的。
带有“视距丝”的光学速测仪，由于其快速、简易，而在短距离（100米以内）、低精度（1/200(1/500）的测量中，如碎部点测定中，有其优势，得到了广泛的应用。
随着电子测距技术的出现，大大地推动了速测仪的发展。
用电磁波测距仪代替光学视距经纬仪，使得测程更大、测量时间更短、精度更高。
