全站仪的认识和使用1

全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。

它集成了全方位的测量功能，能够高精度地测量水平角、垂直角和斜距，广泛应用于各种测量工作中。

本文档将介绍全站仪的使用方法及详细说明按键功能。

使用方法1.准备工作在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经充好电，并连接到计算机或移动设备上（如有需要）。

- 检查全站仪上是否装载了正确的软件和固件版本，确保其功能正常。

- 根据测量需要，选择合适的测量模式和参数设置。

2.设置目标点在开始测量之前，需要设置目标点。

目标点是测量仪器将要测量或测绘的位置。

•在测量区域的目标点上设置反光棱镜或反射器。

•确定全站仪的放置位置，保证其能够够清晰地观测到目标点。

3.进行测量根据测量的需要，选择不同的测量模式和参数设置。

全站仪通常具有以下几种测量模式： - 利用全站仪拍照并记录点位的快速测量模式。

- 连续测量模式，在此模式下可以连续测量多个点位，并在计算机或移动设备上显示结果。

- 角度测量模式，该模式用于测量水平角和垂直角。

当选择了合适的模式后，按下仪器上的测量键开始测量。

4.数据处理与导出在测量结束后，全站仪通常具备将数据导出的功能，用于进一步处理和分析测量结果。

•连接全站仪到计算机或移动设备上，通过USB或蓝牙等接口传输数据。

•使用全站仪软件或第三方软件导入数据，并进行处理和分析。

按键说明全站仪上的按键通常具有以下几种功能：•开关机键：用于打开和关闭仪器，长按可进行系统恢复和校准。

•菜单键：用于进入仪器的菜单操作界面，选择不同的测量模式和参数设置。

•测量键：用于触发测量操作，开始记录测量数据。

•确认键：用于在菜单操作界面中确认选择的参数或选项。

•方向键：用于在菜单操作界面中选择不同的菜单项或测量选项。

•清除键：用于清除菜单操作界面中的数据或取消选择的参数或选项。

需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。

全站仪使用方法及使用步骤(详细)全站仪使用方法及使用步骤（详细）1. 简介全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。

它具有高精度、高效率的特点，能够提高测量工作的准确性和效率。

2. 基本原理全站仪通过测量光的方向和距离来确定点的位置。

它使用水平仪来确定水平线，通过水平角和垂直角的测量来确定点的坐标。

全站仪还可以测量斜距、高差等信息。

3. 使用步骤步骤一：准备工作在开始使用全站仪之前，需要进行一些准备工作：1. 确保全站仪已经安装在三脚架上，并且稳固可靠。

2. 确保全站仪上的电池有足够的电量，或者接入外部电源。

3. 打开全站仪的电源开关，等待仪器启动。

步骤二：设置基准点在进行测量之前，需要设置一个基准点，用来确定测量坐标的原点。

基准点通常是一个固定的地面标志物。

1. 使用全站仪的测距功能，测量全站仪到基准点的距离。

2. 对准基准点，并将全站仪的测距仪朝向基准点。

3. 按下测距仪上的测量按钮，记录下测量结果。

步骤三：设置目标点在确定了基准点之后，需要设置一个或多个目标点，用来进行测量。

1. 使用全站仪的测距功能，测量全站仪到目标点的距离。

2. 对准目标点，并将全站仪的测距仪朝向目标点。

3. 按下测距仪上的测量按钮，记录下测量结果。

4. 如果需要进行多个目标点的测量，重复上述过程。

步骤四：测量数据处理在完成了目标点的测量之后，需要对测量数据进行处理，以得到最终的测量结果。

1. 将测量数据导入到计算机或移动设备中。

2. 使用专业的测量软件来处理测量数据。

3. 根据需要，可以计算出目标点的坐标、斜距、高差等测量结果。

步骤五：数据记录与报告，将得到的测量结果记录下来，测量报告。

1. 将测量结果保存到计算机或移动设备中的文件中。

2. 根据需要，可以测量报告，并进行打印或分享。

4. 注意事项在使用全站仪进行测量时，需要注意以下事项：1. 在进行测量之前，需要校准全站仪的水平仪和垂直仪，以保证测量结果的准确性。

实验三全站仪的认识及使用一、目标和要求（1）认识全站仪的构造及功能键。

（2）熟悉全站仪的一般操作。

（3）掌握全站仪进行坐标测量的方法二、仪器和工具全站仪1套，棱镜1套，1个对中杆，1个脚架三、实验内容练习使用三鼎STS760全站仪。

熟悉全站仪坐标测量的过程。

每个小组，在实地选择四个控制点（如下图），组成闭合导线，已知点A坐标为（500.000，500.000，20.000），已知AB方向方位角αAB=0°00′00″，利用全站仪坐标测量方法依次设站，依次测量得到B、C、A点坐标。

最终测量得到的A点坐标和给定的A点各分量坐标差别不超过10cm。

AB C（一）全站仪的构造（二）全站仪的操作面板及操作键功能按F1键打开电子水准器界面，打开激光对点器（三）全站仪的基本测量全站仪基本测量分为角度测量、距离测量和三维坐标测量。

1．水平角度测量（1）距离测量设置进行距离测量前应首先完成以下设置：气象改正、镜常数、测距模式。

1）气象改正值。

在进行高精度距离测量时，应使用精确的量测设备测定温度和气压值，以对测量结果施加气象改正（设置为自动获取）。

2）棱镜常数改正。

不同棱镜具有不同的棱镜常数改正值，测量前应将所用棱镜的常数改正值设置好。

棱镜常数设置为“-30 mm”。

3）距离测量模式。

可选择如下几种距离测量模式：单次精测、重复精测、精测均值、单次快测、重复快测、跟踪测量。

设置气象参数、测距模式等参数默认界面点击测距进行距离测量（1）设置作业（2）设置测站输入已知点坐标、仪器高、目标高点击坐标，在弹出窗口输入测站坐标输入坐标后，按提示输入仪器高（3）定向①手动输入方位角②用已知坐标进行定向点击坐标，在弹出界面输入后视点平面坐标（3）坐标测量四、注意事项（1）实习前须认真阅读全站仪的操作手册，牢记安全操作注意事项。

（2）作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和各项参数均符合要求时再进行作业。

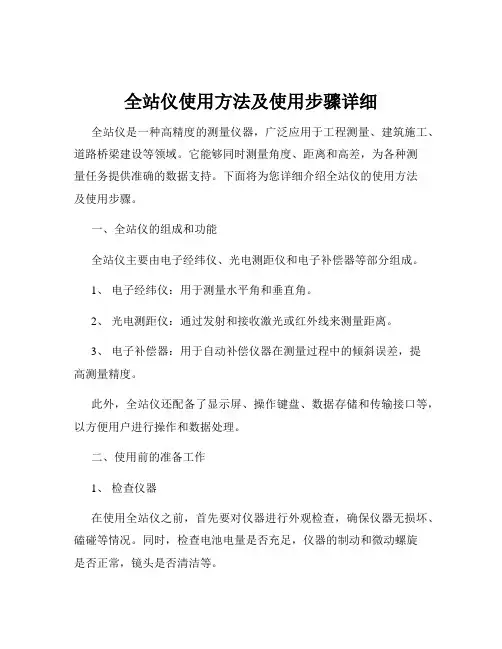

全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器，广泛应用于工程测量、建筑施工、道路桥梁建设等领域。

它能够同时测量角度、距离和高差，为各种测量任务提供准确的数据支持。

下面将为您详细介绍全站仪的使用方法及使用步骤。

一、全站仪的组成和功能全站仪主要由电子经纬仪、光电测距仪和电子补偿器等部分组成。

1、电子经纬仪：用于测量水平角和垂直角。

2、光电测距仪：通过发射和接收激光或红外线来测量距离。

3、电子补偿器：用于自动补偿仪器在测量过程中的倾斜误差，提高测量精度。

此外，全站仪还配备了显示屏、操作键盘、数据存储和传输接口等，以方便用户进行操作和数据处理。

二、使用前的准备工作1、检查仪器在使用全站仪之前，首先要对仪器进行外观检查，确保仪器无损坏、磕碰等情况。

同时，检查电池电量是否充足，仪器的制动和微动螺旋是否正常，镜头是否清洁等。

2、安置仪器选择一个视野开阔、地面坚实、便于观测的地点作为测站。

将三脚架打开，调整到大致水平的位置，并将全站仪安装在三脚架上，通过调整三脚架的腿长和仪器的脚螺旋，使仪器大致水平和对中。

3、对中与整平（1）对中：通过移动三脚架的位置，使仪器的中心与测站点的标志中心大致重合。

（2）整平：调节三脚架的腿长，使圆水准气泡居中。

然后通过调整仪器的三个脚螺旋，使管水准气泡居中，从而使仪器精确整平。

4、设置参数根据测量任务的要求，设置全站仪的测量单位、精度、温度和气压等参数。

这些参数会影响测量结果的准确性，因此需要根据实际情况进行正确设置。

三、测量操作步骤1、角度测量（1）选择角度测量模式：在全站仪的操作界面上选择角度测量功能。

（2）瞄准目标：通过望远镜瞄准目标点，使用水平和垂直微动螺旋将十字丝准确对准目标。

（3）读取角度值：仪器会自动显示测量得到的水平角和垂直角值。

2、距离测量（1）选择距离测量模式：在操作界面上切换到距离测量功能。

（2）瞄准反射棱镜：将望远镜对准反射棱镜，确保仪器能够接收到反射信号。

全站仪的认识和使用实验报告全站仪的认识和使用实验报告一、实验目的本实验旨在让学生了解和掌握全站仪的基本结构、功能和使用方法，通过实践操作，熟悉全站仪在测量工作中的实际应用。

二、实验设备实验所使用的全站仪为市面上广泛使用的智能全站仪，具有自动目标识别和测量功能。

设备包含全站仪主体、三脚架、反射棱镜、测距仪、储存卡等组成部分。

三、实验步骤与内容1、全站仪的基本结构认知：了解全站仪的各部分名称和功能，如望远镜、水平仪、操作面板、显示屏等。

2、全站仪的基本操作：按照设备说明书的步骤，进行全站仪的开机、关机、瞄准、测量等基本操作。

3、实验场地准备：选择一处室外实验场地，选取合适的测量点，并设置反射棱镜。

4、测量实验：利用全站仪进行实际测量，包括距离测量、角度测量、高程测量等。

将测量数据记录在实验记录表中。

5、数据处理：将测量数据进行分析和处理，计算出实验结果，对比理论值，评估测量精度。

四、实验结果与分析1、实验结果：记录实验测量数据，整理成表格，并绘制相应的图形。

2、结果分析：对比实际测量值与理论值，分析测量误差，评估测量精度。

了解全站仪测量的误差来源，如大气折射、仪器精度误差等。

五、实验总结通过本次实验，我们了解了全站仪的基本结构、功能和使用方法，掌握了全站仪的测量操作。

我们也认识到测量误差的存在和影响，了解了提高测量精度的途径和方法。

在实际工程应用中，全站仪具有重要作用，能够提高测量效率和精度，为工程建设提供可靠的数据支持。

本次实验让我们对全站仪有了更深入的了解和掌握，对于今后从事测量工作有很大的帮助。

今后我们应继续学习和实践，提高自己的测量技能和专业知识。

实验1 全站仪的认识与使用一、目的和要求1．了解全站仪的构造。

2．熟悉全站仪的操作界面及作用。

3．掌握全站仪的基本功能及其使用。

二、仪器和工具全站仪1台，对中杆1把，棱镜1组，盒尺。

三、方法与步骤（一）全站仪的认识全站仪由照准部、基座、水平度盘等部分组成，采用光栅度盘，读数方式为电子显示。

有功能操作键及电源，还配有数据通信接口。

（二）全站仪的使用（以科力达全站仪为例进行介绍）1.测量前的准备工作（1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

（2）仪器的安置①在实验场地上选择一点O作为测站，另外两点A、B作为观测点。

②将全站仪安置于O点，对中、整平。

③在两点分别安置棱镜。

（3）竖直度盘和水平度盘指标的设置①竖直度盘指标设置松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置松开水平制动螺旋，旋转照准部360°，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

注意：每当打开仪器电源时，必须重新设置水平度盘和竖直度盘的指标。

（4）调焦与照准目标操作步骤与一般经纬仪相同，注意消除视差。

2.角度测量（1）进入角度测量模式。

（2）安置全站仪于已知点O，以左前方A点、右前方B点为瞄准目标完成水平角观测一个测回（置A点起始水平度盘读数为0°00′00″）。

要求半测回角值之差不大于±24″。

（3）换人观测另一个测回，要求配置水平度盘起始方向读数为180/n等。

3.距离测量和初算高差测定（1）进入距离模式，将数据显示顺序定为“平距（H）”或“高差（V）；（2）进入距离参数设置界面，输入当时的温度及气压以得到正确的大气改正数PPM，输入棱镜常数改正值PC，测距模式定为“N次精测”、测量次数定为“2”；（3）瞄准左方目标A，测量OA的水平距离和初算高差。

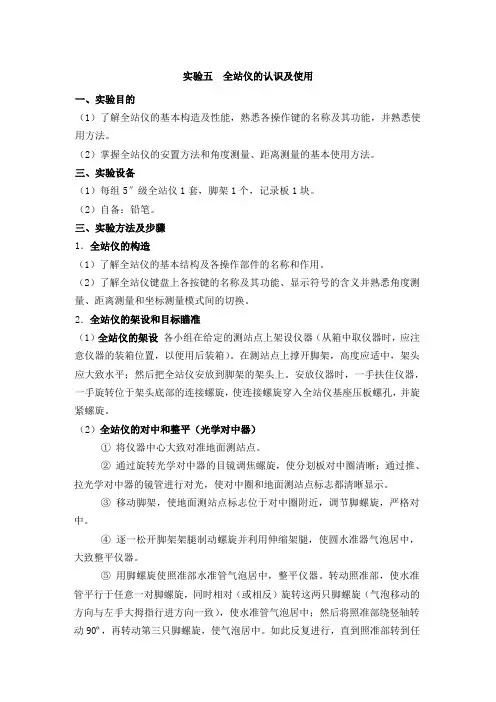

实验五全站仪的认识及使用一、实验目的（1）了解全站仪的基本构造及性能，熟悉各操作键的名称及其功能，并熟悉使用方法。

（2）掌握全站仪的安置方法和角度测量、距离测量的基本使用方法。

三、实验设备（1）每组5″级全站仪1套，脚架1个，记录板1块。

（2）自备：铅笔。

三、实验方法及步骤1．全站仪的构造（1）了解全站仪的基本结构及各操作部件的名称和作用。

（2）了解全站仪键盘上各按键的名称及其功能、显示符号的含义并熟悉角度测量、距离测量和坐标测量模式间的切换。

2．全站仪的架设和目标瞄准（1）全站仪的架设各小组在给定的测站点上架设仪器（从箱中取仪器时，应注意仪器的装箱位置，以便用后装箱）。

在测站点上撑开脚架，高度应适中，架头应大致水平；然后把全站仪安放到脚架的架头上。

安放仪器时，一手扶住仪器，一手旋转位于架头底部的连接螺旋，使连接螺旋穿入全站仪基座压板螺孔，并旋紧螺旋。

（2）全站仪的对中和整平（光学对中器）①将仪器中心大致对准地面测站点。

②通过旋转光学对中器的目镜调焦螺旋，使分划板对中圈清晰；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清晰显示。

③移动脚架，使地面测站点标志位于对中圈附近，调节脚螺旋，严格对中。

④逐一松开脚架架腿制动螺旋并利用伸缩架腿，使圆水准器气泡居中，大致整平仪器。

⑤用脚螺旋使照准部水准管气泡居中，整平仪器。

转动照准部，使水准管平行于任意一对脚螺旋，同时相对（或相反）旋转这两只脚螺旋（气泡移动的方向与左手大拇指行进方向一致），使水准管气泡居中；然后将照准部绕竖轴转动90º，再转动第三只脚螺旋，使气泡居中。

如此反复进行，直到照准部转到任何方向，气泡在水准管内的偏移都不超过刻划线的一格为止。

⑥检查对中器中地面测站点是否偏离分划板对中圈。

若发生偏离，则松开底座下的连接螺旋，在架头上轻轻平移仪器，使地面测站点回到对中器分划板刻划对中圈内。

⑦检查照准部水准管气泡是否居中。

若气泡发生偏离，需再次整平，即重复前面的过程，最后旋紧连接螺旋。

全站仪的认识和使用[知识点概述]全站仪，即全站型电子速测仪（Electronic Total Station）。

是一种集光、机械、电子部件为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。

因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。

因全站仪具有多功能、高效率的特性，以至于从某种意义上来说，改变了测量工作的作业习惯和方式，也拓展了测量技术的一些概念和手段，使全站仪的应用前景更加广阔。

在数字测图中，全站仪是野外数据采集的主要的仪器设备之一。

一、全站仪的基本组成全站仪由电源部分、测角系统、测距系统、数据处理部分、通讯接口、键盘及显示屏等组成。

它本身就是一个带有特殊功能的计算机控制系统，其微机处理装置由微处理器、存储器、输入部分和输出部分组成。

由微处理器对获取的倾斜距离、水平角、竖直角、垂直轴倾斜误差、视准轴误差、垂直度盘指标差、棱镜常数、气温、气压等信息加以处理，从而获得各项改正后的观测数据和计算数据。

在仪器的只读存储器中固化了测量程序，测量过程由程序完成。

仪器的设计框架如图2-1所示。

图2-1 全站仪设计框架其中：(1)电源部分是可充电电池，为各部分供电；(2)测角部分为电子经纬仪，可以测定水平角、竖直角，设置方位角；(3)补偿部分可以实现仪器垂直轴倾斜误差对水平、垂直角度测量影响的自动补偿改正；(4)测距部分为光电测距仪，可以测定两点之间的距离；(5)中央处理器接受输入指令、控制各种观测作业方式、进行数据处理等；(6)输入、输出包括键盘、显示屏、双向数据通讯接口。

全站仪可以通过BS—232C通讯接口和通讯电缆将内存中存储的数据输入计算机，或将计算机中的数据和信息经通讯电缆传输给全站仪，实现双向信息传输。

从总体上看，全站仪的组成（见图2-2）可分为两大部分：一是为采集数据而设置的专用设备，主要有电子测角系统、电子测距系统、数据存储系统、自动补偿设备等。

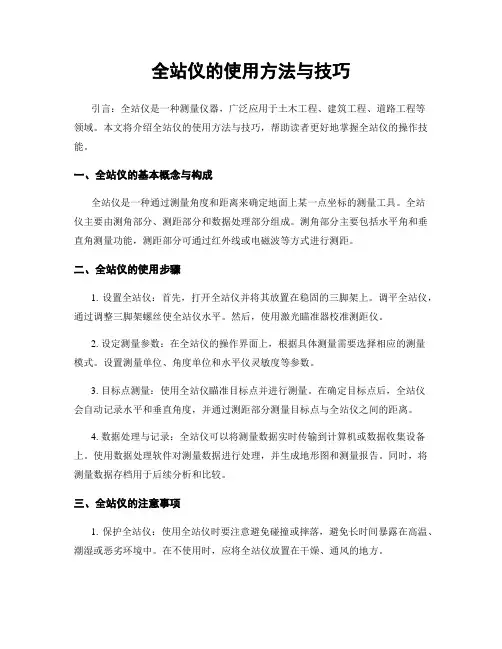

全站仪的使用方法与技巧引言：全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。

本文将介绍全站仪的使用方法与技巧，帮助读者更好地掌握全站仪的操作技能。

一、全站仪的基本概念与构成全站仪是一种通过测量角度和距离来确定地面上某一点坐标的测量工具。

全站仪主要由测角部分、测距部分和数据处理部分组成。

测角部分主要包括水平角和垂直角测量功能，测距部分可通过红外线或电磁波等方式进行测距。

二、全站仪的使用步骤1. 设置全站仪：首先，打开全站仪并将其放置在稳固的三脚架上。

调平全站仪，通过调整三脚架螺丝使全站仪水平。

然后，使用激光瞄准器校准测距仪。

2. 设定测量参数：在全站仪的操作界面上，根据具体测量需要选择相应的测量模式。

设置测量单位、角度单位和水平仪灵敏度等参数。

3. 目标点测量：使用全站仪瞄准目标点并进行测量。

在确定目标点后，全站仪会自动记录水平和垂直角度，并通过测距部分测量目标点与全站仪之间的距离。

4. 数据处理与记录：全站仪可以将测量数据实时传输到计算机或数据收集设备上。

使用数据处理软件对测量数据进行处理，并生成地形图和测量报告。

同时，将测量数据存档用于后续分析和比较。

三、全站仪的注意事项1. 保护全站仪：使用全站仪时要注意避免碰撞或摔落，避免长时间暴露在高温、潮湿或恶劣环境中。

在不使用时，应将全站仪放置在干燥、通风的地方。

2. 定期校准：全站仪应定期校准以确保测量精度。

校准包括水平校正和垂直校正，通过校准能够提高测量的准确性。

3. 数据保护：在测量过程中，要注意及时备份测量数据，避免数据丢失或损坏。

同时，使用密码或加密功能保护数据的隐私和安全。

四、全站仪的应用技巧1. 多基准点测量：在大范围测量时，可以选择多个基准点进行测量，以提高测量的准确性和可靠性。

2. 使用激光点：在瞄准目标点时，可以使用激光点辅助瞄准，提高目标点定位的准确性。

3. 水平仪的使用：利用全站仪上的水平仪进行调平操作，可以确保全站仪的水平度，从而提高测量结果的准确性。

全站仪使用方法全站仪使用方法一、全站仪概述全站仪是一种测量仪器，能够同时测量水平角、垂直角和斜距，广泛应用于土建工程、测绘工程和建筑工程等领域。

本文为您介绍全站仪的使用方法。

二、准备工作1：确认全站仪的电量充足，并准备备用电池。

2：检查全站仪的各个部件是否完好，如镜头、观测杆、三脚架等。

3：确保附带的数据线和计算机连接正常。

三、架设全站仪1：找平三脚架：选择一个平整的地方，将三脚架放置在地面上，调整三脚的高度使其平衡。

2：安装全站仪：将全站仪的底座放在三脚架上，并使用螺丝固定。

3：调整高度：使用调节螺丝将全站仪调整到合适的高度，以便观测目标点。

四、设置仪器参数1：打开全站仪，进入设置菜单。

2：设置工作模式：根据实际需要选择测量模式，如导线测量、平距测量等。

3：设置单位：选择角度和距离的单位，如度分秒和米。

4：设置显示参数：根据实际需要设置显示的参数，如水平角、垂直角、斜距等。

五、测量操作1：对准目标点：使用观测杆将全站仪对准目标点，并将目标点对准准星。

2：进行观测：按下观测按钮，全站仪会自动进行测量，并在显示屏上显示相应的角度和距离值。

3：记录数据：将测量结果记录下来，可以使用计算机连接全站仪，将数据导入电脑进行处理。

六、数据处理1：连接全站仪和计算机，使用附带的数据线将其连接。

2：打开数据处理软件，导入全站仪采集到的数据。

3：进行计算和分析：根据需要进行各种计算和分析，如拓展测量、坐标转换等。

附件：本文档附带的附件为全站仪使用手册。

法律名词及注释：1：全站仪：全称为全自动电子全站仪，是一种测量仪器，具有高精度和多功能的特点。

2：观测杆：用于将全站仪对准目标点的辅助工具，通常具有可伸缩和旋转的功能。

3：三脚架：用于支撑全站仪的三脚架，具有稳定性好的特点。

全站仪的使用及基本功能一、什么是全站仪全站仪是一种高精度测量仪器，主要用于测量地面上的各种物体的位置、高度、角度等信息。

它由望远镜、激光测距仪、角度计和数据处理器等部分组成，能够在三维空间中快速准确地进行测量。

二、全站仪的基本功能1. 角度测量功能：全站仪可以通过其内置的角度计来测量物体之间的角度差异。

这个功能非常重要，因为在建筑和土木工程中，需要精确地知道每个物体之间的角度差异才能保证建筑物或结构的稳定性。

2. 距离测量功能：全站仪还配备了激光测距仪，可以快速准确地测量两个物体之间的距离。

这个功能对于确定建筑物或结构中各个部分之间距离非常重要。

3. 高程测量功能：全站仪还可以通过其内置的高程计来确定一个物体相对于另一个物体的高度差异。

这个功能对于建筑和土木工程中特别重要，因为需要精确确定每个部分相对于整个建筑物或结构的高度位置。

4. 数据处理功能：全站仪可以将测量数据传输到计算机或其他设备上进行处理。

这个功能非常重要，因为可以通过数据处理来确定建筑物或结构中各个部分之间的关系，从而保证建筑物或结构的稳定性和安全性。

三、全站仪的使用方法1. 准备工作：在使用全站仪之前，需要进行一些准备工作。

首先，要确保设备已经充电并且电量充足。

其次，需要检查望远镜、激光测距仪和角度计等部分是否完好无损，并且需要校准设备以确保其精度和准确性。

2. 定位设备：在使用全站仪进行测量之前，需要将设备放置在一个平坦稳定的表面上，并且需要调整设备的高度和角度以便于观察目标物体。

3. 进行测量：当设备已经准备就绪后，可以开始进行测量了。

首先需要对目标物体进行瞄准，并且通过望远镜观察其位置和角度信息。

然后可以使用激光测距仪来测定目标物体与设备之间的距离，并且使用角度计来测定目标物体之间的角度差异。

最后，可以将测量数据传输到计算机或其他设备上进行处理和分析。

四、全站仪的应用领域1. 建筑工程：全站仪在建筑工程中得到广泛应用，可以用来确定建筑物各个部分之间的距离、高度和角度差异，从而保证建筑物的稳定性和安全性。

全站仪的使用方法及数据处理技巧分享一、全站仪的基本介绍及使用方法全站仪，是测量领域中常用的一种高精度测量仪器。

它集成了测角、测距和测高等功能，可以广泛应用于土木工程、建筑工地、测绘、道路设计等领域。

下面将介绍全站仪的基本使用方法，以及一些数据处理技巧。

1. 全站仪的基本使用方法全站仪的使用需要注意以下几个步骤：（1）准备工作：在开始测量之前，需确保全站仪处于水平状态，可通过调整三脚架来实现。

另外，还需安装全站仪的电池和设置测量模式。

（2）目标设置：使用全站仪进行测量前，需要设置目标点。

目标点应选择在测量区域内，避免有遮挡物影响测量结果。

可以通过放置反光镜或利用自然目标点进行设置。

（3）测量角度：使用全站仪进行测角时，首先需要对准目标点。

通过观察全站仪上的望远镜，调整水平器和垂直角度，使准星准确对准目标点。

然后，通过按下相应的按钮完成角度测量。

（4）测量距离：在测量距离时，需要将仪器上的望远镜对准目标点，观察测距仪显示的数值。

全站仪通常采用激光测距技术，能够快速、准确地测量距离。

（5）测量高度：使用全站仪进行测量时，还可以测量目标点的高度。

通过调整仪器位置和望远镜，对准目标点，观察高度测量仪上的数值。

2. 数据处理技巧在全站仪的使用过程中，数据处理是一个重要的环节。

以下是一些数据处理的技巧：（1）数据质量控制：在进行测量之前，需要对仪器进行校准，确保数据的准确性。

垂直和水平校准是常用的校准方法。

此外，还应注意避免测量过程中的震动和干扰，以保证数据的质量。

（2）数据导出：全站仪通常会记录测量数据，并可通过连接计算机或移动设备进行导出。

通过导出数据，可以进行后续的处理和分析，以得到更详细的结果。

（3）数据处理软件：选择适合的数据处理软件对测量数据进行处理是必要的。

常用的软件包括AutoCAD、MicroStation等。

可以利用这些软件进行数据编辑、绘图、分析和导出结果等操作。

（4）误差分析与校正：在数据处理的过程中，需要对可能存在的误差进行分析和校正。

全站仪使用说明范文一、产品概述全站仪是一种测量仪器设备，主要用于测量地面的坐标、高度、角度等参数。

它由主机、三脚架、测量棒等组成，通常应用于土木工程、建筑工程、道路工程等领域。

二、产品特点1. 高精度：全站仪采用先进的测量技术，可以实现高精度测量，在0.5mm内。

2.多功能：全站仪具备多种测量模式，可以进行坐标测量、高程测量、角度测量、航向测量等。

3.高效操作：全站仪采用触摸屏设计，操作简单方便，用户只需简单操作即可完成测量工作。

4.防护性能：全站仪具备防水、防尘、耐震性能，能适应各种复杂的环境条件。

三、使用方法1.设置基准点：在使用全站仪进行测量之前，需要先设置基准点。

将主机平放在基准点上，打开仪器电源，进入设置基准点的模式。

按照屏幕上的指引进行操作，完成基准点的设置。

2.测量坐标：选择坐标测量模式，将全站仪对准目标点，观测目标点的坐标数值。

将目标点的坐标输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

3.测量高程：选择高程测量模式，将全站仪对准目标点，观测目标点的高程数值。

将目标点的高程输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

4.测量角度：选择角度测量模式，将全站仪对准两个目标点，观测两个目标点的连线和水平面之间的角度。

将角度数值输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

5.航向测量：选择航向测量模式，将全站仪对准目标点，观测测量棒上方的目标点，并记录航向角度。

将角度数值输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

四、注意事项1.使用之前，请确认全站仪的电池是否充电，以免在测量过程中耽误时间。

2.在使用过程中，应尽量避免全站仪的震动、碰撞，以免影响测量精度。

3.操作时，请保持双手干燥，以免因手部滑动影响测量准确性。

4.在使用过程中，应注意观察全站仪显示屏上的提示信息，按照提示进行操作。

5.使用完毕后，请将全站仪放置在干燥、通风的地方，以免出现损坏或故障。

实验五全站仪的认识与使用引言：全站仪是一种先进的测量仪器，广泛应用于工程测量、建筑测量、城市规划、道路建设等领域。

全站仪具有高精度、高效率、全自动测量的特点，大大提高了测量工作的准确性和效率。

本实验旨在通过对全站仪的认识和使用，提高我们的实际测量能力。

一、全站仪的基本构造和原理。

全站仪由主机、三脚架和测量杆组成。

主机包含光学系统、控制系统、显示系统等部分。

光学系统由目标镜、望远镜和距离测量装置组成，实现了对目标的测量和观测。

控制系统采用计算机控制，可以实现对全站仪的各个参数进行调节和设置。

显示系统用于显示测量结果和操作提示。

全站仪的工作原理是基于光学测量原理和电子计算原理。

通过测量目标镜的位置和角度，再结合距离测量，可以计算出目标点的坐标。

全站仪可以自动进行水平调整、垂直调整和角度调整，以保证测量的准确性。

通过计算机的处理，可以实现各种测量数据的计算和存储。

二、全站仪的使用方法。

1.设置全站仪首先，将全站仪放置在三脚架上，并使用水平仪将其调平。

然后，根据测量需要，调整全站仪的参数，如单位、坐标系、测量模式等。

2.设置基准点在测量前，需要设置一些基准点，作为测量的参考点。

这些基准点可以是已知的、具有高度的点，也可以是人工设置的点。

通过对基准点的测量，可以确定全站仪的坐标系和基准方向。

3.进行测量使用全站仪进行测量时，需要将测量杆上的反光板对准目标点，并观测目标点的位置和角度。

根据测量需要，可以选择不同的测量模式，如坐标测量、角度测量、距离测量等。

4.数据处理测量完成后，可以将测量数据导入计算机进行数据处理。

通过计算机软件，可以进行数据的计算、绘图和分析，得到最终的测量结果。

三、实验注意事项。

1.使用全站仪时，要注意保持清洁干燥，避免灰尘和水分进入仪器。

2.在使用过程中，要注意保护全站仪免受碰撞和振动。

3.在进行测量时，要准确对准目标点，保持测量杆垂直。

4.在处理数据时，要注意选择合适的计算方法和精度，避免误差的累积。

施工测量实训项目四全站仪的认识与使用知识点全站仪是一种在土木工程和测量领域广泛应用的高精度测量仪器，它能够同时测量方位角、竖直角和斜距，用于进行复杂的测量和布点工作。

下面是全站仪的认识与使用的相关知识点。

一、全站仪的基本原理1.全站仪的组成：全站仪由望远镜、测距仪、自动指南仪、数据处理器等部分组成。

2.全站仪的测量原理：利用红外线或激光束进行测距，通过测量仪器上的角度盘读数来确定方位角和竖直角。

二、全站仪的使用要点1.准备工作：选择适当的测站点，保持测站点的稳定性；设置合适的参考坐标系；检查全站仪的校准状态。

2.仪器操作：打开仪器电源，等待全站仪自检完成；使用全站仪进行观测和测量；保存测量数据和观测记录。

3.测量误差控制：避免人为误差，如读数不准确、操作不细心等；选择合适的目标点，避免目标点精度不高或受周围环境影响。

三、全站仪的使用注意事项1.物理状况：全站仪是精密仪器，应轻拿轻放，避免摔落或碰撞。

2.温度和湿度：全站仪应存放在干燥、阴凉的地方，避免高温或高湿环境对仪器的影响。

3.数据处理：通过计算机软件对测量数据进行处理和分析，对数据的准确性和可靠性进行验证。

四、全站仪的应用场景1.土木工程测量：用于测量道路、桥梁、房屋、城市规划等建筑物的位置和形状。

2.建筑施工：用于测量建筑物的基准点和控制点，确保施工的准确性和参考度。

3.铁路工程：用于测量线路的直线度和坡度，保证线路的稳定和安全。

4.水利工程：用于测量水坝、堤坝等水利设施的位置和形状，确保工程质量和安全性。

五、全站仪的发展趋势1.自动化：全站仪将更多的自动化功能集成到仪器中，使操作更简单、更快捷。

2.高精度：全站仪的测量精度将进一步提高，满足更高精度要求的测量任务。

3.无线通信：将无线通信技术应用到全站仪中，使数据的传输更方便快捷。

4.多功能：全站仪将具备更多的功能，如图像采集、数据分析等，满足更多的测量需求。

总之，了解全站仪的基本原理和使用要点，掌握全站仪的正确使用方法和注意事项，对于进行准确和高效的施工测量实训非常重要。
