宾得全站仪认识和使用

仪器操作一、坐标测量开机—整平—按ENT进入模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定进入坐标测量。

（有后视点坐标的情况下）（在测量模式下按页替换可直接切换到放样）模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT 键）—选择测点（按ENT键）—输入测点坐标—按F5接受—F3置零或F2输入角度—按ENT键进入坐标测量。

（指定后视方位角的情况下）二、坐标放样进入模式A—按F5进入模式B—按F1功能—F5页替换—F1放样—选择放样（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定—输入放样点坐标—按F5接受—进入放样模式—按F3翻页—转动仪器把水平角转至零度锁定—在此方向摆放棱镜将棱镜中心对准仪器十字丝—按F1测距放样—平距显示为正则棱镜往仪器方向移等值距离，为负则相反，显示为零即是放样点。

三、后方交会（自由设点）进入模式A—按F5进入模式B—按F1功能—F4自由设点—设置仪器高（按ENT键）—输入已知点1坐标—按F5接受—照准已知点1按F1测距—按ENT键—按F1追加—输入已知点2坐标—按F5接受—照准已知点2按F1测距—按ENT 键—按F5计算四、悬高测量模式A—按F5进入模式B—按F1功能—F5页替换—F2计算—选择悬高测量按ENT进入—按F3修订棱镜高—照准目标按F1测距—按ENT键进入悬高测量模式—转动望远镜照准所要测的点即可。

五、对边测量模式A—按F5进入模式B—按F1功能—F5页替换—按F4选择对边测量—照准基准点按F1测距—按ENT键—照准目标点按F1测距即可注意事项：1、注意目标选择，每按一次（目标）按键，仪器在棱镜（P-30）、免棱镜（N-0）之间切换。

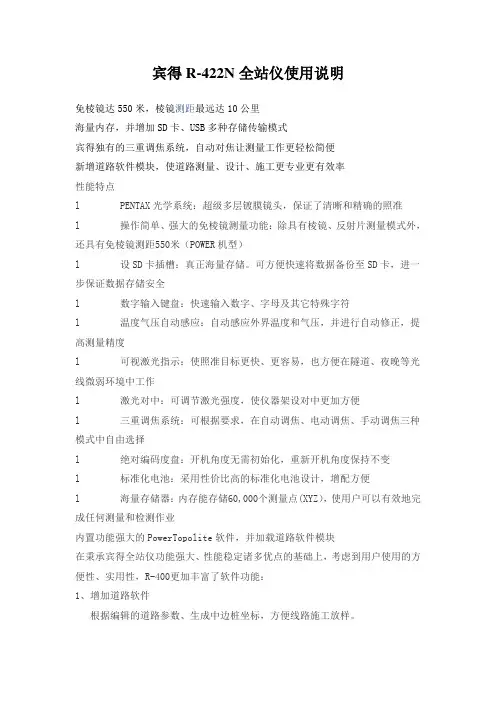

宾得R-422N全站仪使用说明免棱镜达550米，棱镜测距最远达10公里海量内存，并增加SD卡、USB多种存储传输模式宾得独有的三重调焦系统，自动对焦让测量工作更轻松简便新增道路软件模块，使道路测量、设计、施工更专业更有效率性能特点l PENTAX光学系统：超级多层镀膜镜头，保证了清晰和精确的照准l 操作简单、强大的免棱镜测量功能：除具有棱镜、反射片测量模式外，还具有免棱镜测距550米（POWER机型）l 设SD卡插槽：真正海量存储。

可方便快速将数据备份至SD卡，进一步保证数据存储安全l 数字输入键盘：快速输入数字、字母及其它特殊字符l 温度气压自动感应：自动感应外界温度和气压，并进行自动修正，提高测量精度l 可视激光指示：使照准目标更快、更容易，也方便在隧道、夜晚等光线微弱环境中工作l 激光对中：可调节激光强度，使仪器架设对中更加方便l 三重调焦系统：可根据要求，在自动调焦、电动调焦、手动调焦三种模式中自由选择l 绝对编码度盘：开机角度无需初始化，重新开机角度保持不变l 标准化电池：采用性价比高的标准化电池设计，增配方便l 海量存储器：内存能存储60,000个测量点(XYZ），使用户可以有效地完成任何测量和检测作业内置功能强大的PowerTopolite软件，并加载道路软件模块在秉承宾得全站仪功能强大、性能稳定诸多优点的基础上，考虑到用户使用的方便性、实用性，R-400更加丰富了软件功能：1、增加道路软件根据编辑的道路参数、生成中边桩坐标，方便线路施工放样。

2、后视点偏差显示增加测距功能，并与设计值进行比较时时可以检查建站精度、方便野外作业。

3、VPM显示水平距离虚面测量显示角度距离、方便特殊用户要求4、点到线放样高度偏差显示在点到线放样引入高程控制，功能更丰富。

5、放样点移动方向和距离显示点放样在图形界面增加数值显示，直观且有度量可循。

放样完毕生成放样报告，放样偏差一目了然。

6、导线报告机能生成导线文件7、点名模糊查询方便用户快速搜索，例如A*，即可搜出A1/A2/...AB..等8、从其他文件选点提供不同文件之间点的相互调用，很实用。

宾得全站仪使用方法使用说明介绍宾得全站仪使用方法使用说明介绍1：简介宾得全站仪是一种专业测量工具，广泛用于土木工程、建筑施工和地理测量等领域。

它具有高精度测量、易于操作和多功能等特点。

2：仪器外观与结构2.1 仪器外观：宾得全站仪由三个部分组成，包括主机、三脚架和测杆。

2.2 仪器结构：主机包括显示屏、键盘、测量模块和电池等，三脚架用于固定主机，测杆用于测量目标点。

3：仪器的准备和设置3.1 电池安装：打开仪器的电池仓盖，正确安装电池，注意正负极的对应关系。

3.2 打开电源：按下主机上的开关按钮，启动仪器并等待系统初始化。

3.3 设置仪器参数：通过键盘上的功能键进入设置菜单，根据实际需要进行参数设置，如坐标系统、测量单位等。

4：测量操作步骤4.1 设置目标点：在需要测量的目标点上设置反射贴片或反光棱镜，并确保其稳固。

4.2 瞄准目标点：将测杆对准目标点，并通过主机上的望远镜观察，调整测杆位置直至目标点完全重合。

4.3 进行测量：按下主机上的测量按钮，仪器将自动进行测量并显示结果。

4.4 数据记录与导出：仪器可以将测量数据存储在内部存储器中，并可以通过USB接口将数据导出到电脑中进行进一步处理。

5：高级功能介绍5.1 全站仪校准：仪器可以进行校准，提高测量的精度和准确度。

5.2 数据处理与分析：仪器配备了数据处理软件，可以对测量数据进行处理和分析，测量报告和图表。

5.3 远程测量：通过无线通信技术，仪器可以与电脑或移动设备进行远程测量操作和数据传输。

附件：本文档不涉及附件。

法律名词及注释：1：反射贴片：一种具有反光功能的小型贴片，常用于测量目标点以提高测量精度。

2：反光棱镜：用于远距离测量的一种设备，能够反射全站仪发出的激光信号。

3： USB接口：一种通用的数字设备连接接口，用于数据传输和设备充电等功能。

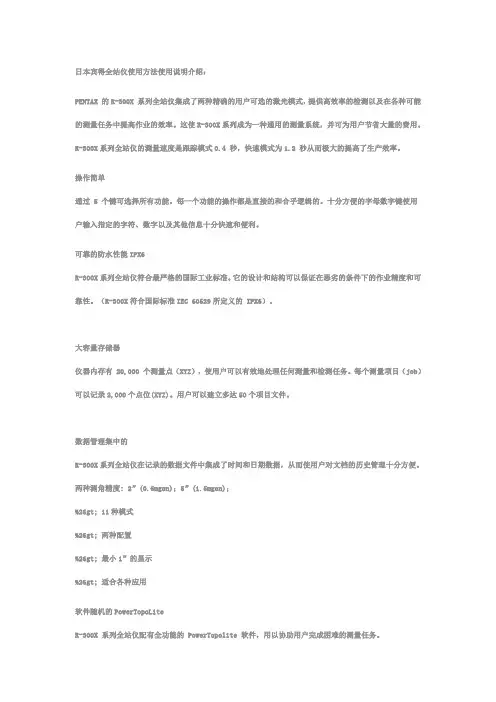

日本宾得全站仪使用方法使用说明介绍：PENTAX 的R-300X 系列全站仪集成了两种精确的用户可选的激光模式，提供高效率的检测以及在各种可能的测量任务中提高作业的效率。

这使R-300X系列成为一种通用的测量系统，并可为用户节省大量的费用。

R-300X系列全站仪的测量速度是跟踪模式0.4 秒，快速模式为1.2 秒从而极大的提高了生产效率。

操作简单通过 5 个键可选择所有功能。

每一个功能的操作都是直接的和合乎逻辑的。

十分方便的字母数字键使用户输入指定的字符、数字以及其他信息十分快速和便利。

可靠的防水性能IPX6R-300X系列全站仪符合最严格的国际工业标准。

它的设计和结构可以保证在恶劣的条件下的作业精度和可靠性。

（R-300X符合国际标准IEC 60529所定义的 IPX6）。

大容量存储器仪器内存有 20,000 个测量点（XYZ），使用户可以有效地处理任何测量和检测任务。

每个测量项目（job）可以记录2,000个点位(XYZ)。

用户可以建立多达50个项目文件。

数据管理集中的R-300X系列全站仪在记录的数据文件中集成了时间和日期数据，从而使用户对文档的历史管理十分方便。

两种测角精度: 2”(0.6mgon)；5”(1.5mgon)；%26gt; 11种模式%26gt; 两种配置%26gt; 最小1”的显示%26gt; 适合各种应用软件随机的PowerTopoLiteR-300X 系列全站仪配有全功能的 PowerTopolite 软件，用以协助用户完成困难的测量任务。

PowerTopolite软件界面友好，使用十分方便。

PowerTopolite软件功能强大为客户提供一种开放式的操作方式，以解决各种测量任务。

可靠的数据交换工具——DL-1通过标准的RS-232数据接口进行信息交换。

DL-1软件可以用于 PENTAX和PC之间的数据上传和下载。

DL-1还可以与其他软件之间进行直接的数据交换。

它可以在Windows 95，98，2000 和 NT，XP环境下运行。

宾得全站仪200系列操作简易流程宾得200系列全站仪的机载内置程序分为两个大的模块:模式A主要用于常规元素(角度，距离，和高差)的测量；模式B则以丰富的应用程序帮助我们实现程序化测量，如坐标测量（以下称测量），坐标放样（以下称放样）。

对于该全站仪在测量和放样中的操作步骤，介绍如下：一，测量仪器对中整平后，开机→F5（模式）：自动进入模式B→F1（功能）→F1（文件）→选择2.新建→ENT（确认）→输入文件名→ENT→ESC（退出）→F2（测量）→选择 1.直角坐标测量→ENT（确认），自动进入“建站”界面(在此界面中，要依次输入测站信息),先把光标移动至“1.点号”，按ENT →输入X坐标→ENT→输入Y坐标→ENT→输入Z坐标→ENT→输入仪器高→ENT→代码可不输，直接按ENT跳过，自动进入“测站点后视水平角”界面（准备后视定向）→F1（后视）→参照建站点的输入方法，依次输入后视点的点号及坐标→出现“照准参考点”界面时，转动仪器精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“测量”界面，即可开始进行坐标测量→瞄准待测点上所架设的棱镜中心（如果需要更改点号及棱镜高，按F4）→F1（测距），等待测距完毕，屏幕上即显示待测点的坐标（如需存入仪器内存，按F2）二，放样仪器对中整平后，开机→F5（模式）→F1（功能）→F1（文件）→选择2.新建，新建好文件后→ESC→F5（翻页）→F1（放样），自动进入“建站”界面→依次输入建站点的点号，坐标及仪器高（代码可不输，直接按ENT跳过），输入完毕自动进入“测站点后视水平角”界面→F1（后视），依次输入后视点点号及坐标（代码可不输），输入完毕自动进入“照准参考点”界面→转动仪器，精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“放样点坐标设定”界面→依次输入放样点的点号，坐标及镜高（代码可不输，直接按ENT跳过），输入完毕，自动进入“放样”界面→转动仪器，以将D H．angle一行所显示的角度调至00°00′00″（目的在于将仪器当前水平角同放样点所在水平角的角度差归零），然后锁紧水平度盘，此时望远镜所指示的方向即为放样点所在的方向（仪器在水平方向不得再转动，寻找目标的时候只能在垂直方向转动望远镜）→指挥跑尺人员移动棱镜，使得棱镜中心对准望远镜中心十字丝（通过仪器望远镜观看并指挥跑尺人员的移动）→F1（测距），等待测距完毕，根据D H．dist一行所显示的距离（该距离为棱镜所在位置与放样点设计位置的距离差，正数为靠近向仪器一方，负数为远离仪器一方）指挥跑尺人员顺着望远镜指示的方向前后移动棱镜，移动一次测距一次，反复移动，反复测距，直到棱镜所在方向精确符合于望远镜中心十字丝所指示的方向并且D H．dist一行显示的距离差达到放样精度要求后，该放样点在实地的位置即可确定！温馨提示：一，200系列全站仪在输入测站信息或者放样点信息的时候，输入点号是把测点信息存入内存必经的程序而已，目的是方便下次调用。

宾得R-422N全站仪使用说明免棱镜达550米，棱镜测距最远达10公里海量内存，并增加SD卡、USB多种存储传输模式宾得独有的三重调焦系统，自动对焦让测量工作更轻松简便新增道路软件模块，使道路测量、设计、施工更专业更有效率性能特点l PENTAX光学系统：超级多层镀膜镜头，保证了清晰和精确的照准l 操作简单、强大的免棱镜测量功能：除具有棱镜、反射片测量模式外，还具有免棱镜测距550米（POWER机型）l 设SD卡插槽：真正海量存储。

可方便快速将数据备份至SD卡，进一步保证数据存储安全l 数字输入键盘：快速输入数字、字母及其它特殊字符l 温度气压自动感应：自动感应外界温度和气压，并进行自动修正，提高测量精度l 可视激光指示：使照准目标更快、更容易，也方便在隧道、夜晚等光线微弱环境中工作l 激光对中：可调节激光强度，使仪器架设对中更加方便l 三重调焦系统：可根据要求，在自动调焦、电动调焦、手动调焦三种模式中自由选择l 绝对编码度盘：开机角度无需初始化，重新开机角度保持不变l 标准化电池：采用性价比高的标准化电池设计，增配方便l 海量存储器：内存能存储60,000个测量点(XYZ），使用户可以有效地完成任何测量和检测作业内置功能强大的PowerTopolite软件，并加载道路软件模块在秉承宾得全站仪功能强大、性能稳定诸多优点的基础上，考虑到用户使用的方便性、实用性，R-400更加丰富了软件功能：1、增加道路软件根据编辑的道路参数、生成中边桩坐标，方便线路施工放样。

2、后视点偏差显示增加测距功能，并与设计值进行比较时时可以检查建站精度、方便野外作业。

3、VPM显示水平距离虚面测量显示角度距离、方便特殊用户要求4、点到线放样高度偏差显示在点到线放样引入高程控制，功能更丰富。

5、放样点移动方向和距离显示点放样在图形界面增加数值显示，直观且有度量可循。

放样完毕生成放样报告，放样偏差一目了然。

6、导线报告机能生成导线文件7、点名模糊查询方便用户快速搜索，例如A*，即可搜出A1/A2/...AB..等8、从其他文件选点提供不同文件之间点的相互调用，很实用。

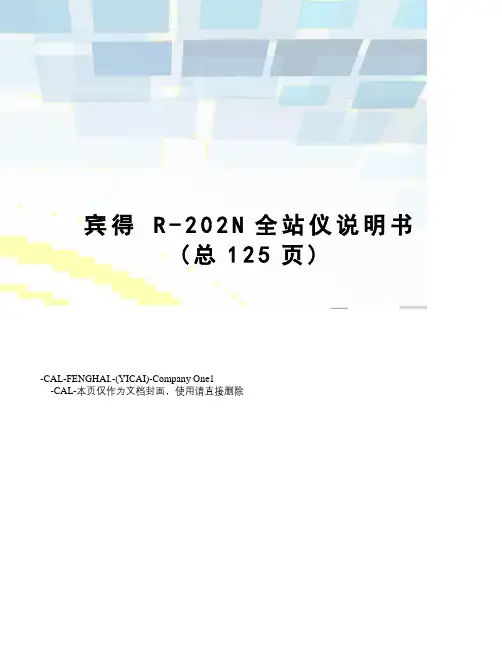

宾得R-202N全站仪说明书(总125页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除目录安全使用注意事项安全注意事项（请认真阅读） (6)使用注意事项 (10)1 使用仪器前 (16)1-1 部件名称 (16)1-2 开箱装箱 (17)1-3 标准配置 (17)1-4 电池安装及充电 (18)2 显示屏和键盘 (23)2-1 显示屏和键盘 (23)2-2 操作键 (23)2-3 功能键 (25)2-4 数字和字母的输入 (26)2-5 激光导向 (27)3 测量前准备 (28)3-1 对中整平 (28)3-2光学对中 (29)3-3 用圆气泡整平 (29)3-4 仪器整平 (29)3-5 目镜调整 (31)3-6 照准目标 (31)3-7 安装与拆卸基座 (33)4 打开电源 (34)4-1 打开与关闭电源 (34)4-2 调节液晶显示屏对比度 (35)4-3 调节照明的亮度 (36)4-4 调节十字丝照明 (36)5 角度测量 (36)5-1 测量角度 (36)5-2 水平角归零 (37)5-3 水平角锁定 (38)5-4 设定任意水平角 (39)5-5 显示垂直角坡度百分比 (40)5-6 水平角的正反角切换 (42)6 距离测量 (43)6-1 目标设定 (43)6-2 距离测量 (46)6-3 快速模式 (49)7 修正模式 (51)7-1 更改目标反射常数 (51)7-2 改变温度 (52)7-3 改变大气压 (54)7-4 改变ppm值 (56)8 初始化设置 (57)8-1 概述 (57)8-2 进入初始设置模式1 (59)8-3 进入初始设置模式2 (59)8-4 进入初始设置模式4 (59)8-5 进入初始设置模式5 (60)38-6 改变初始设置内容的示例 (选择大气补偿) (60)8-7 初始设置 1 (61)8-8 初始设置2 (63)8-9 初始设置4 (65)8-11 初始设置5 (65)9 调用各项功能 (68)9-1 通过帮助键调用 (68)9-2 通过007调用 (68)10 检测与校正 (70)10-1 管水准器 (70)10-2 圆水准器 (71)10-3 垂直十字丝 (71)10-4 照准轴与水平轴正交 (73)10-5 垂直度盘指标差 (74)10-6 光学对中器 (74)10-7 距离偏差常数 (76)10-8 激光轴和视准轴一致 (77)10-9 电子测距光波轴 (78)11 技术指标 (80)12 数据采集器 (84)13 附录 (85)13-1错误提示信息 (85)13-2 大气修正 (86)13-3 hPa与mmHg转换表 (87)13-4 无大气修正时的误差 (88)413-5 大气折射与地球曲率改正 (88)13-6 测距范围 (89)14 敬告本产品用户 (91)5安全注意事项（请认真阅读）以下事项旨在保护使用者或他人或仪器免于遭受可能的伤害或破坏。

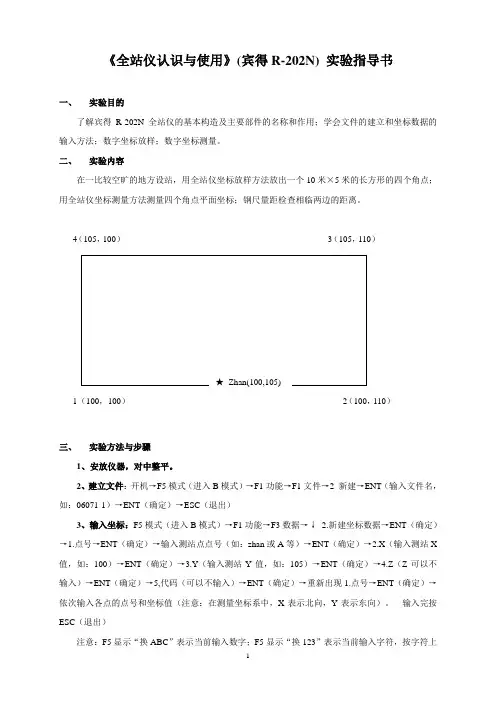

《全站仪认识与使用》(宾得R-202N) 实验指导书一、 实验目的了解宾得R-202N 全站仪的基本构造及主要部件的名称和作用；学会文件的建立和坐标数据的输入方法；数字坐标放样；数字坐标测量。

二、 实验内容在一比较空旷的地方设站，用全站仪坐标放样方法放出一个10米×5米的长方形的四个角点；用全站仪坐标测量方法测量四个角点平面坐标；钢尺量距检查相临两边的距离。

三、 实验方法与步骤1、安放仪器，对中整平。

2、建立文件：开机→F5模式（进入B 模式）→F1功能→F1文件→2 新建→ENT （输入文件名，如：06071-1）→ENT （确定）→ESC （退出）3、输入坐标：F5模式（进入B 模式）→F1功能→F3数据→↓ 2.新建坐标数据→ENT （确定）→1.点号→ENT （确定）→输入测站点点号（如：zhan 或A 等）→ENT （确定）→2.X （输入测站X 值，如：100）→ENT （确定）→3.Y （输入测站Y 值，如：105）→ENT （确定）→4.Z （Z 可以不输入）→ENT （确定）→5,代码（可以不输入）→ENT （确定）→重新出现1.点号→ENT （确定）→依次输入各点的点号和坐标值（注意：在测量坐标系中，X 表示北向，Y 表示东向）。

输入完按ESC （退出）注意：F5显示“换ABC ”表示当前输入数字；F5显示“换123”表示当前输入字符，按字符上方数字键的次数表示输入第几个字符。

按F5可以互相切换。

4、坐标放样：注意显示屏右上角，NO表示无棱镜测距模式，P—30表示棱镜测距模式，30表示棱镜常数。

按F2 目标互相切换。

F5模式（进入B模式）→F1功能→F5翻页→F1放样→1.放样（选择1.坐标放样，按ENT）→1.点号（按F2列表）→从列表中选点（按F3、F4上下移动光标找到测站点点号Zhan ）→ENT（确定）→建站（检查点号和坐标数据是否正确）→F5接受→测站点后视水平角（照准1号点）→F5后视→后视点设定（列表选择1号点）→ENT（确定）→后视点设定（检查1号点号和坐标数据是否正确）→F5接受→照准参考点F5确定→放样坐标设定（列表选择待放样点号，检查坐标数据是否正确）→ENT（确定）→F5接受→放样F3其他数据，直到“D水平角”出现，转动全站仪至D 水平角为零，在视线方向放置棱镜，照准棱镜中心→F1 测距→观察“D平距”，若大于零，则表示距离太远，棱镜要向全站仪靠拢，反之亦然。

宾得全站仪使用教程一、准备工作2.提前了解测量任务的具体要求，熟悉所使用的测量方法。

3.检查所需的附件和材料是否齐全，包括三脚架、测杆、测距棒、底座等。

4.选择合适的测量地点，保证能够看到测量目标，并确保测量环境的稳定和安全。

二、安装和调试1.在测量地点选择一个平整且稳固的地方，放置三脚架。

2.将宾得全站仪放在三脚架上，并通过水平调节螺钉使其水平。

3.使用红外线调焦器调整望远镜，使视觉清晰。

4.使用红外线指向仪器对准参照点，然后使用两个红外线互相指向两个参观点，以确保仪器的水平性和垂直性。

5.使用双轴平台调整仪器的黄心线，使其与参照标志在一个平面上。

三、测量操作1.在测量前，将所需测量的点位和对应的测量方法输入到宾得全站仪数据处理仪中。

2.通过测距仪功能对目标进行测量，确保获得准确的距离数据。

3.在宾得全站仪望远镜的准星上对准目标，并以准星所指的地方为测量点。

4.通过仪器上的数据处理仪，记录测量点的坐标和高程数据。

5.重复上述步骤，测量其他点位的数据，并逐步建立起坐标系统。

四、数据处理与输出1.完成测量后，将宾得全站仪的数据处理仪连接到计算机上，将测量数据传输到计算机中。

2.使用专业的测量软件，将测量数据进行处理和分析。

3.根据需要可以进行数据平差，以提高数据的准确性和可靠性。

4. 将处理后的数据输出成各种格式的报告，如Excel表格、CAD图纸等。

五、注意事项1.在使用宾得全站仪进行测量前，需要进行仪器的校准，以确保测量结果的准确性。

2.测量时需要注意安全，尤其是在复杂的地形环境中，应注意周围的安全隐患。

3.在测量过程中，应保持专注，避免操作失误或遗漏。

4.在测量时，应注意测量环境的稳定性，如距离目标过远或环境变化较大的情况下，可能会影响测量结果的准确性。

总结：宾得全站仪是一种非常实用的测量仪器，能够提供高精度的测量数据，广泛应用于工程测量、土地测量、建筑测量等领域。

通过合理的准备工作、正确的安装和调试、严格的测量操作以及科学的数据处理和分析，可以获得准确可靠的测量结果。

宾得全站仪简易操作宾得全站仪是一种用于测量、定位和布点的测量设备。

它具有高精度、高效率、简易操作等特点，广泛应用于土木工程、建筑测量、道路工程等领域。

宾得全站仪的简易操作主要包括设备的组装与调试、测量模式的选择、数据采集与处理等步骤。

下面将详细介绍宾得全站仪的简易操作流程。

一、设备的组装与调试1.将全站仪放置在水平平稳的地面上，并保持水平。

使用三脚架将全站仪安装在上面，快速固定好。

2.调整全站仪的调焦环，使观察镜中的十字线清晰可见。

根据实际需要，调整全站仪的焦距。

3.打开全站仪的电源开关，等待系统启动。

根据全站仪的显示屏上的提示，进行相应的设置，如日期、时间等。

4.在操作前，先进行多次观测，以消除不同环境下的影响。

观察镜中的十字线应保持稳定不动。

二、测量模式的选择1.全站仪具有多种测量模式，如快速测量、定位测量、角度测量、坐标测量等。

根据具体的测量任务，选择合适的模式。

2.对于基础测量任务，可选择快速测量模式。

该模式适用于距离较远的测量，可以提高测量效率。

3.对于定位测量任务，可选择定位测量模式。

该模式适用于需要进行目标点的定位和。

4.对于需要测量角度的任务，可选择角度测量模式。

该模式可以精确测量水平角和垂直角。

5.对于需要进行坐标测量的任务，可选择坐标测量模式。

该模式适用于需要确定坐标值的测量。

三、数据采集与处理1.进行测量前，首先对需要测量的目标进行设置。

目标应保持清晰可见，并与全站仪保持一定的水平。

2.使用全站仪的观察镜对目标进行观测，并记录下测量结果。

观测时，要保持稳定，并避免因抖动而影响测量结果的精度。

3.在进行定位测量时，可以使用全站仪的望远镜，通过观察目标点的坐标值进行快速定位。

4.基于测量结果，进行数据处理。

使用全站仪的内置软件，可以对测量数据进行计算和处理，得到最终的测量结果。

5.将测量结果导出到计算机或其他设备上，进行数据分析或生成报告。

总结：宾得全站仪的简易操作流程包括设备的组装与调试、测量模式的选择、数据采集与处理等步骤。

宾得全站仪200系列操作简易流程宾得200系列全站仪的机载内置程序分为两个大的模块:模式A主要用于常规元素(角度,距离,和高差)的测量;模式B则以丰富的应用程序帮助我们实现程序化测量,如坐标测量(以下称测量),坐标放样(以下称放样)。

对于该全站仪在测量和放样中的操作步骤,介绍如下:一,测量仪器对中整平后,开机→F5(模式):自动进入模式B→F1(功能)→F1(文件)→选择2.新建→ENT(确认)→输入文件名→ENT→ESC(退出)→F2(测量)→选择 1.直角坐标测量→ENT(确认),自动进入“建站”界面(在此界面中,要依次输入测站信息),先把光标移动至“1.点号”,按ENT →输入X坐标→ENT→输入Y坐标→ENT→输入Z坐标→ENT→输入仪器高→ENT→代码可不输,直接按ENT跳过,自动进入“测站点后视水平角”界面(准备后视定向)→F1(后视)→参照建站点的输入方法,依次输入后视点的点号及坐标→出现“照准参考点”界面时,转动仪器精确瞄准参考点(后视点),锁紧水平度盘和垂直度盘→F5(确定),此时设站及定向过程完毕,自动进入“测量”界面,即可开始进行坐标测量→瞄准待测点上所架设的棱镜中心(如果需要更改点号及棱镜高,按F4)→F1(测距),等待测距完毕,屏幕上即显示待测点的坐标(如需存入仪器内存,按F2)二,放样仪器对中整平后,开机→F5(模式)→F1(功能)→F1(文件)→选择2.新建,新建好文件后→ESC→F5(翻页)→F1(放样),自动进入“建站”界面→依次输入建站点的点号,坐标及仪器高(代码可不输,直接按ENT跳过),输入完毕自动进入“测站点后视水平角”界面→F1(后视),依次输入后视点点号及坐标(代码可不输),输入完毕自动进入“照准参考点”界面→转动仪器,精确瞄准参考点(后视点),锁紧水平度盘和垂直度盘→F5(确定),此时设站及定向过程完毕,自动进入“放样点坐标设定”界面→依次输入放样点的点号,坐标及镜高(代码可不输,直接按ENT跳过),输入完毕,自动进入“放样”界面→转动仪器,以将D H.angle一行所显示的角度调至00°00′00″(目的在于将仪器当前水平角同放样点所在水平角的角度差归零),然后锁紧水平度盘,此时望远镜所指示的方向即为放样点所在的方向(仪器在水平方向不得再转动,寻找目标的时候只能在垂直方向转动望远镜)→指挥跑尺人员移动棱镜,使得棱镜中心对准望远镜中心十字丝(通过仪器望远镜观看并指挥跑尺人员的移动)→F1(测距),等待测距完毕,根据D H.dist一行所显示的距离(该距离为棱镜所在位置与放样点设计位置的距离差,正数为靠近向仪器一方,负数为远离仪器一方)指挥跑尺人员顺着望远镜指示的方向前后移动棱镜,移动一次测距一次,反复移动,反复测距,直到棱镜所在方向精确符合于望远镜中心十字丝所指示的方向并且D H.dist一行显示的距离差达到放样精度要求后,该放样点在实地的位置即可确定!温馨提示:一,200系列全站仪在输入测站信息或者放样点信息的时候,输入点号是把测点信息存入内存必经的程序而已,目的是方便下次调用。

宾得全站仪200系列操作简易流程一、准备工作1.检查仪器：确保仪器完整、无损坏，并在合适的温度环境下使用。

2.设置基准点：使用GPS或其他测量设备确定基准点，将其标注在水平的地面上。

二、仪器设置1.打开仪器：按下仪器的电源开关，待仪器启动完全后，进入菜单界面。

2.设置坐标系：在菜单中选择“设置”选项，进入“坐标系设置”界面，根据实际需求选择或输入坐标系参数。

3.设置测量模式：在菜单中选择“测量模式”选项，根据实际需求选择所需的测量模式，如一般测量、角度测量等。

三、基本测量操作1.瞄准目标点：将仪器对准目标点，通过望远镜观察目标点，调整望远镜直到目标点清晰可见。

2.测量水平角：按下仪器上的“测量”按钮，系统会自动检测并测量水平角，并在显示屏上显示角度数值。

3.测量垂直角：按下仪器上的“测量”按钮，望远镜会自动倾斜，测量垂直角，并在显示屏上显示角度数值。

4.测量距离：按下仪器上的“测量”按钮，系统会自动测量目标点到仪器的距离，并在显示屏上显示距离数值。

5.记录测量数据：根据实际需要，可以将测量数据记录在纸质记录表上或导出到计算机上进行记录和处理。

四、高级功能1.数据采集：通过连接计算机或移动设备，可以将测量数据导入到计算机或移动设备中进行数据处理和分析。

2.校正仪器：定期校正仪器以保证测量精度，可以通过菜单中的“校正”选项进行校正，校正过程需要按照仪器的提示进行操作。

3.建立剖面图：使用全站仪200系列测量一系列点的水平坐标和高程数据，然后通过计算和绘图软件绘制高程剖面图。

4.追踪测量：通过选择“追踪测量”模式，可以追踪一个移动目标点，并在显示屏上实时显示其位置和角度信息。

五、关闭仪器使用完毕后，按下仪器上的电源开关，将仪器关闭。

本文仅介绍了宾得全站仪200系列的一般操作流程，具体操作还需要根据实际情况和仪器的操作手册进行。

在进行测量时，应注意仪器的使用环境、操作规范，并进行正确的校正以保证测量精度。

TS-802全站仪操作流程中翰整理字母或数字输入切换鍵将仪器架设在测站点上，整平对中后按＜PWR＞电源键开机，并上下摇动望远镜对竖角进行初始化，出现基本测量屏。

图－1菜单鍵翻页显示鍵翻页可显示内容：水平角竖直角斜距平距高差X、Y、Z――三维坐标盘左角坡度――V%按键功能：开关――(Power)电源开关键测量――（Measure）测距显示――（Display）显示内容切换角度――(Angle)角度设置热键――（HOT）参数设置热键模式――模式切换键菜单――(Menu)菜单设置键【1】建站――(Station)设置测站【2】放样――(Stake Out)放样测量记录/回车――( Record)记录数据灯光――面板、十字丝照明、按键提示声音设置――箭头键，在不同的工作模式下，有相应不同的功能以下介绍仪器的基本操作流程。

1、工程文件名设定开机后初始化后，出现图－1时，按菜单设置键［菜单］出现图－2按数字【1】键，选择（或按箭头键，将反黑光标移到图－2所示位置，按【回车】键），出现创建自定文件名图－3按【测量1】键，然后在文件名处输入拼音字母或数字，比如要输数字，直接按下【1】键。

如果输字母A，先按一下【模式】键在再按一下该字母所对应的键，输入字母B，连续快速按二下该键，输入字母C连续快速按三下该键，其它字母或数字输入与此同。

（默认用工程名或日期作文件名）输完后按【创建】键，返回到菜单键面图－4再按【取消】键，文件设定工作即完成。

2、设置测站图－5当我们测量不仅需角度距离，而且需坐标时，我们要进行测站设置，将仪器坐标与用户坐标系统一起来，才能测得我们所需的坐标系坐标，在图――1所示状态下，选按【1】即（建站）键，出现已知点设站：架仪器点坐标已知，可测得待测点的角度、距离和坐标等相关数据多点后方交会：架仪器点坐标未知，但远处与其通视的几个点坐标已知，可以在几个已知点上架设棱镜，通过后方交会计算出测站点坐标，以后所测点的相关数据，均是用户坐标系中坐标和方位快速建站：当我们只需角度和距离，不需坐标时，可用此种建站方式，此时所测的坐标可能有平移，距离和方位是我们所需的实际值远程水准连测：当设站时，我们只知测站点平面坐标，在工作进行一段时间后，需要测出相关点高程，我们可在已知高程点上架设棱镜进行连测，反算出测站占坐标，往后所测点的高程，即与此高程系统一致5.后视点复位后视检测：当测量工作进行了一段时间后，我们可再从新照准后视方向，看当前显示的水平角度值和设站时后视角度值是否在两次照准限差范围内。

宾得R-202NE系列全站仪(Pentax Total Station)培训说明一、仪器的取放，保养仪器要轻拿轻放，专人保管。

保持仪器的整洁。

二、如何进行高差、距离的测量开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）F1测距：测量功能（按一次为普通测量，快速按二次为连续测量）F2目标：更改目标类型（二种模式可选，棱镜P-30，免棱镜N 0）F3置零：快速按两次即可将水平角置零F4显示：按此键可以改变显示字体的大小F5模式：按此键可在A，B模式中转换三、如何测坐标开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）→F5模式（进入B模式）→F1功能→F2测量→1.直角坐标数据（测量方法选择）ENT→仪器点设定PN：点名（或点号），X,Y,Z坐标（其中Z为高程，可不输入），IH：仪器高，PC：编码（可不输入），一切都输入完毕且正确后，按F5接受→F5后视点(进入仪器点水平角设定),同样，输入后视点各项参数后→按F5接受→F5确定（在瞄准后视点后，按F5确定）→进入坐标测量界面F1测距：测量功能，F2存储：存储坐标数据，F3测量存储：直接测量数据并存在仪器里，F4修订：可以更改点名（号），棱镜高PH，编码PC等。

四、如何进行悬高测量开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）→F5模式（进入B模式）→F1功能→F5页替换→F2计算→4.悬高测量ENT（进入悬高测量界面）输入好棱镜高PH，瞄准基准点，按F1测距→按ENT（进入悬高状态）我们只需转到需要的位置，即可得到该点的高度。

五、如何放样开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）→F5模式（进入B模式）→F1功能→F5页替换→F1放样→1.放样（方样方法选定，按ENT）→仪器点设定（输入各项参数）→F5接受→仪器点水平角设定→后视点→后视点设定→照准后视点后，按F5确定→放样坐标设定（正确输入X,Y，PH后，按F5接受）A.从内存调出要放样的坐标(可以搜索点号找到点坐标)B.可以手工输入要放样点的坐标注意：PN（点号）；PH（棱镜高）；D H.angle(水平角)；D V.angle（垂直角）；D H.dist（水平距离）；Dx、Dy、Dz(在x、y、z方向上的差值)，这些信息可以在同一屏幕下显示，当然你也可以选择多屏显示。
