高压旋喷桩施工方案1.施工技术要求1.本工程采用高压旋喷桩作为围护桩的止水帷幕、通道地基加固。
2.高压旋喷桩采用42.5级以上普通硅酸盐水泥。
桩体28天无侧限极限抗压强度达不小于2.5MPa。
3.打桩前应对处理深度范围内进行探测, 排除有地下管线、防空洞、光缆等物体的可能性。
2.施工组织1.施工准备（1）施工场地内的地上和地下障碍物已清除或拆迁。
（2）平整场地, 挖好排浆沟、排水沟, 设置临时设施。
（3）测量放线, 并设置桩位标志。
（4）取现场大样, 在室内按不同含水量和配合比进行试配试验, 优选出合理的浆液配合比。
2.材料准备高压旋喷桩采用42.5普通硅酸盐水泥, 水泥进场需要材质单、检验合格证, 出场合格证, 厂家资质等必备资料；水泥进场后在监理见证下抽样复试, 复试合格方可使用。
水泥堆码要求整齐, 底部应垫高30cm, 堆码高度不超过十袋并设有防雨、防潮措施；批量水泥使用不得超过三个月, 水泥采用分批量分批次进场, 每批量批次进场由监理工程见证取样, 进行原材料试验合格在使用于工程施工。
水：水源采用自来水, 严禁使用地沟水或污水。
3.测量放样利用高程控制点对每个桩位进行测量放样, 并做好标记。
4.施工机械高压旋喷桩施工采用二重管法, 机械设备主要包括：钻机、高压泵、泥浆泵、空压机、注浆管、喷嘴、流量计、灰浆搅拌机、高压胶管等。
5.劳动力配置每施工班组由8～9人组成。
（1）班长1名, 负责施工指挥, 协调各工序间操作联系, 控制施工质量以及组织力量及时排除施工中出现的故障。
（2）操机工1～2名, 按照施工工艺, 正确操纵钻机的钻进和提升速度, 观察和检查机械运转情况, 做好维修保养。
（3）司泵工1名, 负责指挥泥浆制备和泵送水泥浆液, 进行材料用量统计和记录泵送时间, 负责使用联络信号与前台操机工, 记录员联系, 做好灰浆设备的保养和输浆管路的清洗。
（4）记录员1名, 负责施工记录, 详细记录钻机钻进、提升时间, 高压旋喷桩每米的灌浆量和施工中的各项参数, 配合操机工正确操纵电气控制仪表, 并负责使用联系信号与后台司泵工联系。
高压旋喷桩工程施工方案一、工程概况本工程高压旋喷桩主要用于出入口及风道围护结构SMW工法桩与主体围护结构地连墙相交处的封闭止水，SMW工法桩与水泥挡土墙相交处的密封止水，阴角处的土方加固处理，桩径Φ800mm，间距500mm，共计高压旋喷桩数为86根。
二、高压旋喷桩施工方法（一）高压旋喷桩施工主要技术参数确定本工程旋喷桩施工拟采用二重管法高压喷射注浆，主要技术参数通过试桩确定：施工前，选典型的地质条件位置，进行旋喷桩的试桩，以确定施工艺及各种施工参数。
较深层的情况采取钻孔取样法。
根据设计要求检查，成桩效果及咬合效果、凝结情况、固结体强度和渗透系数，最终以确定合理的旋喷桩施工参数，以便全面展开。
材料：以PO 32.5普通硅酸盐水泥为主要材料；水采用自来水，水灰比为1：1.5；空气：压力：0.7Mpa 流量：3L/min喷嘴直径：Φ1.8mm 喷嘴个数：2个浆液：压力：28～32Mpa 流量：80～120L/min喷嘴孔径：Φ2～Φ3mm 提升速度：12～15cm/min喷嘴个数：2个旋转速度：8～10r/min注浆管外径：Φ40mm施工时按此参数进行施工，在施工过程中应密切关注土体的顶升情况，根据具体情况作适当调整。
（二）施工流程高压旋喷桩施工流程（三）施工方法1、平整场地：清除杂物，测量放线，定桩位，在桩位处做好标记。
2、钻机就位：钻机安放在设计孔位上，使钻杆头对准孔位中心，并保持垂直，钻机就位后，必须作水平校正。
施工时旋喷桩管的允许倾斜度不得大于1.5%。
3、钻孔：采用G-2A型工程地质钻机钻孔，成孔直径Ф40～Ф50㎜。
钻孔时，记录地层变化情况，并与地质勘查情况进行核对。
4、插管：插管是将喷射注浆管插入地层设计标高。
在插管过程中，为防止泥浆堵塞喷嘴，可边射水边插管，水压力不超过1Mpa。
若压力过高则易将孔壁射塌。
5、喷射作业：当喷管插入设计深度后，由下而上进行喷射注浆。
喷射注浆使用已确定的参数，值班技术人员必须时刻注意，检查浆液初凝时间，注浆量，泥浆流量，压力，旋转、提升速度等参数是否符合要求，并随时作好记录。
高压旋喷桩施工方案高压旋喷桩是一种常用的地基处理技术，适用于各种地质条件下的地基加固、地基处理和建筑物基础施工。
本文将介绍高压旋喷桩施工方案，包括施工原理、施工步骤、施工设备和质量控制等内容。
一、施工原理高压旋喷桩施工原理是利用高压旋喷注浆机将水泥土浆或其他地基改良材料注入地下，在注浆过程中旋转钻杆，既形成了孔洞又填充了土壤空隙，从而形成一根坚固的旋喷桩。
二、施工步骤1. 前期准备：确定施工范围和桩径、选择合适的注浆材料、清理施工区域，并确保周围环境安全；2. 行根勘察：确定桩的布置位置和桩基坑的开挖范围，保证施工的准确性和安全性；3. 设备搭建：搭建旋喷注浆机、混凝土搅拌站等设备，并进行调试，确保施工设备运行正常；4. 开挖桩基坑：根据设计要求开挖桩基坑，注意保持基坑的垂直度和土质的稳定性；5. 桩施工：按照设计要求，逐根进行高压旋喷桩施工，包括钻洞、注浆和旋喷钻杆的拔出等步骤；6. 桩顶处理：在桩顶部分进行修整和封堵处理，以确保桩的稳固和密封性；7. 桩检验：进行桩的质量检验和监测，包括桩身的强度和垂直度等指标；8. 后期处理：清理施工现场，保持周围环境的整洁和安全。
三、施工设备高压旋喷桩的施工设备主要包括旋喷注浆机、钻机、混凝土搅拌站、输浆管道和钢管等。
其中旋喷注浆机是关键设备，可以通过调整注浆量和注浆压力来控制桩的质量。
四、质量控制高压旋喷桩的施工质量控制主要包括以下几个方面：1. 注浆量和注浆压力的控制：注浆量和注浆压力直接影响桩的质量，需要根据设计要求进行调整和控制；2. 钻孔的垂直度和直径控制：钻孔的垂直度和直径是保证桩质量的重要参数，需要通过测量和调整控制；3. 桩身的强度和密实性控制：桩身的强度和密实性是保证桩的稳定和承载能力的关键，需要进行质量检测和监测；4. 施工过程的监控和记录：对施工过程进行监控和记录，包括注浆量、注浆压力、孔深、孔径等参数，以便于施工质量的评估和整改。
高压旋喷桩专项施工方案1. 项目背景高压旋喷桩是一种常用的地基处理方法，主要用于加固土地基的稳定性和承载能力。
本文档将详细介绍高压旋喷桩的施工方案，包括施工准备、操作流程、施工要点等内容。
2. 施工准备2.1 材料准备•高压旋喷桩机•水泥•形成剂•预制桩钢筋•水源设备2.2 施工人员•施工队长•操作员•安全员•驾驶员2.3 施工设备•高压旋喷桩机•混凝土搅拌机•钢筋剪切机•清洗设备2.4 安全措施•施工区域设置警示标志，保证施工安全•工人配戴安全帽、防护服、防护手套等个人防护装备3. 操作流程3.1 现场准备1.根据设计要求确定施工顺序和位置，布置施工现场。
2.搭建起重设备，安装高压旋喷桩机和混凝土搅拌机。
3.将水泥、形成剂和其他材料储存至指定位置。
3.2 标定高压旋喷桩机1.打开高压旋喷桩机的电源，启动机器。
2.根据设备说明书，进行高压旋喷桩机的标定工作。
3.调整旋喷口的角度、喷射压力和流量，以保证稳定的桩身质量。
3.3 桩身施工1.根据设计要求，确定桩的直径和深度。
2.针对每个桩的位置，在地面进行标线，并使用桩机进行挖孔。
3.将钢筋预制好，并放入挖孔中。
4.打开混凝土搅拌机，将混凝土和形成剂按照一定比例进行混合。
5.将混凝土装入高压旋喷桩机的料斗中，并调整喷射压力和流量。
6.高压旋喷桩机移动至挖孔位置，开始旋喷过程。
7.进行连续喷射，直至满足设计要求的桩身长度。
8.桩身施工完成后，清洗工作区域。
4. 施工要点•施工前需充分理解设计要求，保证施工过程符合相关标准。
•桩机的操作人员应具备相关操作许可证，并熟悉设备操作流程。
•施工现场应设置明显的标志和警示牌，保证施工安全。
•混凝土的搅拌比例和质量应符合相关要求，以保证桩身的稳定性和承载能力。
•施工过程中应及时清理桩身的残留混凝土和杂物，以确保桩身质量。
以上是高压旋喷桩专项施工方案的简要介绍，详情请参考相关设计文件和施工标准。
在施工过程中，务必保持安全意识，并按照相关规定和要求进行操作。
高压旋喷桩施工方案五篇篇一：高压旋喷桩施工方案工程概况2.1 工程位置及设计概况2.1.1 工程位置XX附属结构一号风道及A西北口位于XXX2.1.2 设计概况XX附属结构一号风道及A西北口、C东南口、疏散口、二号风道围护结构采用钻孔灌注桩+咬合旋喷桩止水帷幕，一号风道及A西北口、二号风道围护结构钻孔灌注桩为A、B、C、D四种桩，C东南口、疏散口围护结构为A、B、E、F四种类型桩，其中A、B、C型号桩直径为1000，间距为1500mm，D型号桩为800mm，间距为1400mm，E、F 型号桩直径为600mm，间距1200mm，咬合旋喷桩止水帷幕设计情况与钻孔灌注桩桩径有关系，具体情况见下图2.01咬合旋喷桩止水帷幕平面布置图（包括图1、图2、图3），咬合旋喷桩具体设计情况见表2.01咬合旋喷桩工程数量统计表图2.01 咬合旋喷桩止水帷幕平面布置图2.2 工程地质与水文地质条件2.2.1 工程地质XX以厚层粘土、粉土、粉质粘土为主，地层主要为人工堆积层、新近沉积层、第四纪全新世冲洪积层四大层，本场区按地层岩性及其物理力学性质进一步分为10个大层，各地层特征自上而下依次如下：①粉土填土、③粉土、③-1 粉质粘土、③-2 粘土、③-3 粉细砂④粉质粘土、④-1 粘土、⑤-1 细中砂⑥-1 粘土⑥-2 粉土。
2.2.2 水文地质XX附近的地下水主要为上层滞水、潜水和承压水。
上层滞水水位标高为34.65～36.13m，水位埋深为2.6m～4.0m，含水层主要为粉土填土1层。
潜水水位标高为29.12～31.20m，水位埋深为7.5m～9.7m，含水层主要为粉土3层.承压水水位标高为21.21~22.20m，水位埋深为16.5~17.6m，含水层主要为细中砂5-1层，上层滞水分部不均匀，水位不连续，主要接受大气降水、绿地灌溉和自来水、雨水、污水等地下管线的垂直渗漏补给；潜水主要接受侧向径流及越流补给，以侧向径流、向下越流方式排泄；承压水主要接受侧向径流及越流补给，以侧向径流、向下越流方式排泄。
高压旋喷桩施工方案(铜管)
一、项目概述
本文档旨在提供高压旋喷桩(铜管)的施工方案，以实现稳定的
地基承载力和抗渗效果。
二、施工准备
1. 确定施工区域和桩基布置方案。
2. 准备所需材料和设备，包括铜管、压力泵、管接头等。
3. 对施工场地进行清理和平整，确保施工安全。
三、施工步骤
1. 安装铜管：根据设计要求和施工图纸，将铜管逐节安装在地下，形成桩基。
2. 铜管连接：使用管接头将相邻铜管连接起来，确保连接牢固。
3. 确定喷混凝土强度和配比。
4. 准备喷混凝土材料，包括水泥、砂石和外加剂。
5. 启动高压旋喷泵，将喷混凝土喷入铜管中，同时维持一定的
压力和流量。
6. 喷混凝土宽度和高度根据设计要求进行控制，确保喷灌质量。
7. 喷混凝土到达设计高度后，停止喷浇，等待混凝土强度达到施工要求。
四、安全注意事项
1. 施工人员应戴好安全帽、安全鞋等个人防护装备。
2. 操作人员应熟悉设备操作规程并定期进行维护保养。
3. 在施工过程中，严禁站在正在注浆的地方。
4. 如遇雷雨等恶劣天气，应暂停施工，确保作业人员安全。
五、质量控制
1. 施工期间应进行桩身检测和喷灌质量检测，确保桩基质量合格。
2. 混凝土强度测试和抗渗性能测试需按照相关标准进行。
六、施工总结
本施工方案对高压旋喷桩(铜管)的施工步骤进行了明确，保证施工质量和施工安全，提供了稳定的地基承载力和抗渗效果。
以上为高压旋喷桩施工方案(铜管)的文档，仅供参考使用。
高压旋喷桩施工方案(高压旋喷桩引孔施工流程)一：正式风格一、项目概述本项目旨在介绍高压旋喷桩施工方案，包括高压旋喷桩引孔施工流程的详细内容。
二、施工方案2.1 施工准备2.1.1 确定工程范围和施工地点2.1.2 编制项目施工计划2.1.3 调查勘测和设计2.1.4 准备施工所需的设备和材料2.2 施工过程2.2.1 土壤准备2.2.2 桩基引孔2.2.3 桩管安装2.2.4 填充材料注入2.2.5 桩顶修整2.3 施工质量控制2.3.1 桩基验收2.3.2 材料质量检验2.3.3 施工过程监控三、施工注意事项3.1 施工安全3.1.1 桩基施工安全3.1.2 工人个人安全3.1.3 设备安全3.2 环境保护3.2.1 土壤保护3.2.2 污水处理3.2.3 垃圾处理四、施工期间需附带文件4.1 工程范围和施工地点图纸4.2 项目施工计划4.3 调查勘测和设计报告4.4 材料质量检验报告五、法律名词及注释1. 土壤准备：指在施工过程中对土壤进行处理，以确保施工的稳定性和安全性。
2. 引孔：指按照设计要求，在土壤中钻孔，为桩基施工做准备。
3. 桩管：指用于承受土壤和荷载的管状结构。
六、附件本文档涉及附件：1. 工程范围和施工地点图纸2. 项目施工计划3. 调查勘测和设计报告4. 材料质量检验报告二：轻松活泼风格一、你好，这里是高压旋喷桩施工方案！我们将向您详细介绍高压旋喷桩引孔施工流程的全过程。
二、为了使您更好地了解我们的施工方案，我们将对以下内容进行细化说明：2.1 准备工作环节2.1.1 我们将确定工程范围和施工地点2.1.2 制定项目施工计划，以确保项目进度安排合理2.1.3 进行调查勘测和设计工作，为后续施工提供准确的数据2.1.4 准备所需设备和材料，确保施工顺利进行2.2 施工过程2.2.1 首先需要进行土壤准备，为后续工作做好基础工作2.2.2 接下来进行桩基引孔，为桩的安装做准备2.2.3 安装桩管，确保桩的稳定性2.2.4 注入填充材料，填充桩内空隙2.2.5 进行桩顶修整工作，以确保桩顶平整牢固2.3 施工质量控制2.3.1 我们将对桩基进行验收，确保施工质量符合要求2.3.2 在施工过程中进行材料质量检验，确保材料符合标准要求2.3.3 进行施工过程监控，及时发现和解决问题三、为了让施工更加安全有序，请注意以下事项：3.1 施工安全3.1.1 注意桩基施工的安全，确保工人的人身安全3.1.2 注意个人安全，遵守相关施工规范，做好个人防护措施3.1.3 关注设备的安全，确保设备正常运行，并定期进行检查维护3.2 环境保护3.2.1 确保土壤的保护，减少对环境的破坏3.2.2 妥善处理污水，保护周围水源的安全3.2.3 做好垃圾处理工作，保持工地的卫生清洁四、我们将为您提供以下附带文件，请注意查收：4.1 工程范围和施工地点图纸4.2 项目施工计划4.3 调查勘测和设计报告4.4 材料质量检验报告五、法律名词及注释1. 土壤准备：在施工过程中对土壤进行处理，以确保施工的稳定性和安全性。
高压水泥旋喷桩施工方法（六篇）本文章给大家提供了六篇高压水泥旋喷桩施工方法进行参考，大家可根据自身项目情况选取。
第一篇高压水泥旋喷桩施工方法如下：（1）场地平整先进行场地平整，清除桩位处地上、地下得一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。
（2）测量定位首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域得控制桩，然后使用钢卷尺与麻线根据桩距传递放出旋喷桩得桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。
（3）机具就位人力缓慢移动至指定桩位，由专人指挥，用水平尺与定位测锤校准桩机，使桩机水平，导向架与钻杆应与地面垂直，倾斜率小于 1.5%。
对不符与垂直度要求得钻杆进行调整，直到钻杆得垂直度达到要求。
将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆得垂直度偏差不大于1%~1.5%。
为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。
就位后，首先进行低压（0.5MPa）射水试验，用以检查喷嘴就是否畅通，压力就是否正常。
（4）钻孔、插管采单管旋喷法施工。
该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。
当第一阶段贯入土中时，借助喷射管本身得喷射或振动贯入。
其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。
在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5~1.0MPa）边下管边射水，至设计标高后停止钻进。
（5）浆液配置桩机移位时，即开始按设计确定得配合比拌制水泥浆。
高压旋喷桩得浆液，采用普通硅酸盐水泥，水泥浆液配制严格按设计要求控制为水灰比1∶1。
搅拌灰浆时，首先将水加入桶中，再将水泥倒入，开动搅拌机搅拌10~20分钟，浆液在灰浆拌与机中要不断搅拌，直到喷浆前.喷浆时，拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm）过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中。
一、工程概况本工程为某建设项目地基加固工程，采用高压旋喷桩技术进行地基加固。
工程地点位于XX市XX区，施工面积约为XX平方米。
工程地质条件复杂，地基承载力低，为确保工程质量和施工安全，特制定本专项施工方案。
二、施工工艺1. 施工准备（1）技术准备：熟悉设计图纸，掌握工程地质和水文地质资料，了解场地及临近区域内的特殊建筑物分布情况。
（2）机具设备：地质钻机、高喷台车、高压水泵、高速制浆机、贮浆桶、灌浆泵、搅浆桶、移动式空压机等。
（3）作业条件：平整场地，清除地面、地下障碍；开挖排浆沟及过滤沉淀集浆坑；按施工图纸要求和监理人指示选择地质条件具有代表性的区段，进行高喷围井试验，以确定高喷施工技术参数。
2. 施工工艺流程（1）施工放样：按设计图施工并经监理工程师批准的有关参数由测量人员进行测量、放样与定位，并进行统一编号。
（2）造孔：采用地质钻机造孔，要求钻机就位准确，偏差不得大于10mm；钻孔应保护铅直。
（3）插管：钻好孔后，插入旋喷管，进行试喷，确定施工技术参数。
（4）高压旋喷注浆：根据设计要求，采用三管法高压旋喷。
施工前预先准备排浆沟及泥浆池，施工过程中应将废弃的冒浆液导入。
（5）旋喷结束：旋喷注浆完成后，停止注浆，将旋喷管提升至设计标高，成桩。
三、施工质量控制1. 控制桩位偏差：桩位偏差不得大于50mm。
2. 控制桩长：桩长应符合设计要求。
3. 控制桩体质量：桩体强度、密实度应符合设计要求。
4. 控制施工参数：旋喷压力、喷嘴直径、水泥浆浆比重、浆量等应符合设计要求。
四、安全措施1. 严格执行施工安全操作规程，确保施工安全。
2. 加强施工现场管理，防止发生安全事故。
3. 严格执行环保规定，降低施工对环境的影响。
4. 加强对施工人员的培训和教育，提高安全意识。
五、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
六、总结本高压旋喷桩专项施工方案旨在确保工程质量和施工安全。
在施工过程中，应严格按照本方案执行，确保施工顺利进行。
高压旋喷桩施工方案引言高压旋喷桩作为一种常见的地基处理方法，被广泛应用于建筑工程中。
它的施工方案对于工程的质量和安全都起着重要的作用。
本文将介绍高压旋喷桩的施工方案，包括施工前的准备工作、施工过程的步骤和施工后的验收标准。
希望能对高压旋喷桩施工人员提供参考，并确保工程的质量和安全。

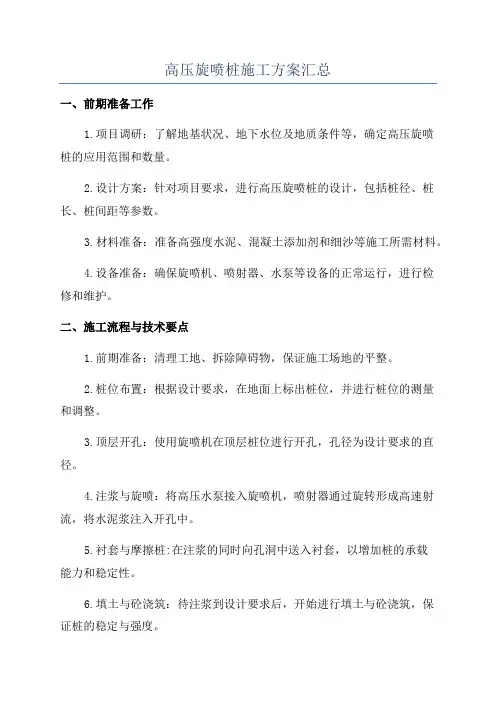

施工前准备工作在进行高压旋喷桩施工之前，需要进行一系列的准备工作以确保施工的顺利进行。
以下是施工前的准备工作步骤：1.项目调研：对施工地点进行调研，包括地质勘探和土壤测试。
了解地层情况以及土壤的力学性质，为施工方案的设计提供依据。
2.设计施工方案：根据地层情况和工程要求，设计高压旋喷桩的施工方案，包括桩的直径和长度、桩间距、喷浆材料的配比等。
3.准备设备和材料：根据施工方案，准备好所需的设备和材料，包括高压旋喷桩机、喷浆设备、钢筋等。
4.人员培训：对参与施工的人员进行培训，包括高压旋喷桩技术的理论知识和施工操作技能，确保施工安全和质量。
施工过程步骤高压旋喷桩施工的详细过程并非一成不变，会随着具体工程的不同而有所差异。
下面列举了一般情况下的施工过程步骤：1.地面平整：在施工现场进行地面平整，清理障碍物，确保施工的安全。
2.设置导引桩：根据设计要求，在施工现场设置导引桩，用于指引喷浆桩的定位。
3.桩位布置：根据设计要求，在导引桩上进行桩位的布置，包括桩的间距和位置。
4.环境保护：在施工现场进行环境保护工作，采取措施防止喷浆污染周围环境。
5.喷浆机安装：将喷浆机安装在导引桩上，调整喷浆机的位置和角度，保证喷浆的均匀和稳定。
6.桩孔准备：使用喷浆机在桩位上进行喷浆，形成桩孔。
根据设计要求，喷浆的深度和直径应符合规定。
7.桩钢筋安装：在喷浆的同时，将钢筋依次插入桩孔中，根据设计要求进行布置和固定。
8.喷浆桩成型：在喷浆的同时，将喷油土（喷浆材料）注入桩孔中，形成喷浆桩。
9.施工记录：记录每一根桩的施工情况，包括喷浆量、喷浆压力、注浆时间等。
二环线~汤逊湖排水通道工程编制人： ______________ 审核人： _______________ 审批人： _______________2017年4月高压旋喷桩施工方案目录一、编制说明二、工程概况三、管理机构及资源配置四、施工部署五、主要施工方法、工艺流程、控制要点六、质量保证措施七、安全保证措施八、环境保证措施九、旋喷桩施工应急预案高压旋喷桩施工方案一、工程概况建设单位：武汉地铁集团有限公司勘察单位：武汉市政工程设计研究院有限责任公司设计单位：武汉市政工程设计研究院有限责任公司监理单位：北京磐石建设监理有限责任公司施工单位：武汉市汉阳市政建设集团有限公司三环线〜汤逊湖排水通道工程，本次工程新建排水通道，承接野芷湖车辆段南侧生活区的雨水以及上游南李东路的雨水通过雨水过街箱涵排入规划雨水滞留塘，并最终汇入汤逊湖。
工程起点为南李东路（京广铁路），工程止点至文化大道，工程范围全长约1295m 另外，为了配合地铁车辆段的建设，三环线下两条地面辅道也纳入本工程范围，地面辅道西起南李东路，东接文化大道地面道路，其中三环线北侧辅道（R线）长1348m南侧（T线）长1258m雨水箱涵K0+07C〜RKO+190 K0+56C〜KO+660 RK0+86〜TkO+811处双口箱涵的下方采用600@500高压旋喷桩满堂加固处理。
共有高压旋喷桩3622根，桩径D=600mm桩长取10m，且桩端置于黏土①1或粉质黏土①2，进入深度不小于10m加固后的复合地基承载力特征值不小于220KPa二、编制依据1、《建筑地基处理技术规范》（JGJ79-2002）。
2、《建筑地基基础工程施工质量验收规范》（GB50202-2002 。
3、岩土工程勘察报告。
4、工程现场踏勘调查资料。
5、设计施工图纸。
6、国家和建筑部现行的设计、施工、验收采用的规范、规程规则和标准7 、本工程项目所明确的现行有效的有关设计、施工、验收规范、规程、标准及有关法律、法规等。
8 、公司内部有关施工技术管理、工程质量管理、安全生产管理、文明施工管理的规章制度及办法。
（二）、编制原则1、确保技术方案针对性强、操作性强；施工方案经济、合理。
坚持技术先进性、科学合理性、经济适用性与实事求是相结合。
根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。
2、技术可靠性原则根据本工程特点，依据类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。
3、经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。
4、环保原则施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。
施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并达到规定的标准后方可排放。
（二）、地质情况1.岩土分层情况在勘探孔所揭穿的深度范围内，场地地基土主要由人工填土、全新统冲湖积相淤泥、淤泥质土、黏性土和上更新统冲洪积相黏性土构成。
据野外钻孔岩性描述，原位测试结果及室内土工试验成果可将拟建工程场地勘探深度范围内地层划分为四大层九个亚层。
各地层岩性特征见下表1工程地质分层表表1各地层空间分布详见工程地质剖面图，现状湖、塘底分布有厚1〜2m不等的浮淤。
2.岩土参数统计结果1）土的物理力学性质指标统计分析本次勘察对场地土层进行了常规的物理力学性质试验，试验统计结果见表2及表4土的主要物理力学性质指标统计表表2有机质含量（％）统计表表3抗剪强度（直快）C、0值统计表表4根据勘察结果，拟建工程场地及周边无滑坡、泥石流等动力地质作用的破坏影响，但存在地面沉降问题，其他不良地质作用不发育。
箱涵基底下部土层主要为1层人工填土，该段箱涵下部持力层地基不均匀。
三、管理机构及资源配置（一）、管理组织机构1、本工程实行项目经理责任制，项目经理受公司法人代表委托，在授权范围内代表公司处理与该工程有关事宜，并按上海局及宿淮公司关于标准化管理人员配备标准化的规定，构建作业架子队，设架子队长、技术负责人、技术员、安全员、质量员、试验员、材料员、领工员和工班长，规范施工管理，全面落实“六位一体”管理要求，实现各项管理目标。
图3-1组织机构框图（二）、劳动力组织劳动力配置见表3-1表（三）主要机械设备主要机械设备见表3-2主要机械设备一览表3-2四、施工部署（一）、部署原则1、满足施工安全、质量、进度、安全、文明、环保和职业健康要求。
2、满足业主和设计要求，结合我单位施工特长、技术装备、施工经验和施工能力3、按照“确保安全，提高质量，均衡生产，文明施工，降低成本”的思路进行。
（二）管理目标1、质量目标：总体质量等级达到合格等级，杜绝质量事故，工程全部达到国家和铁道部现行的工程质量验收标准和设计要求；工程一次验收合格率达到100％2、安全生产目标：认真贯彻“安全第一，预防为主”的安全工作方针，杜绝责任生产安全较大事故及以上事故；杜绝责任铁路交通较大事故及以上事故；杜绝责任工程质量大事故及以上事故；杜绝责任人身伤亡事故。
3、工期目标：科学合理安排施工程序，抓好工序衔接，提高施工效率，加快施工进度，确保关键工期和合同工期目标如期实现。
结合现场实际情况计划：4、环保、水保目标：环境污染控制有效，土地资源节约利用，工程绿化完善美观，节能、节材和水保措施落实到位，努力建成一流的资源节约型、环境友好型工程。
确保生态平衡不破坏、周围无集体投诉。
五、主要施工方法、工艺流程、控制要点（一）、施工准备1、施工用水为线路填方取土坑内的水，施工前对水质进行了检测，符合使用要求，可以使用。
2、施工用电采用发电机现场发电。
（二）、原材料的检测及进场储存1、施工所用水泥为甲控材料，标号为42.5 级普通硅酸盐水泥，水泥进场后必须进行检测，合格后方可用于工程施工。
水泥进场后储存必须覆盖一层毡布对其进行严密遮盖，防止淋雨或受潮。
（三）、机械设备本工程使用的机械设备见表3-2 ，设备进场后，对其进行了调试、检验，设备处于良好的工作状态，可保证其能正常进行，并报监理单位验收通过。
（四）、室内配合比试验根据设计要求的喷浆量或现场土样的情况，按不同含水量设计并调整几种配合比，通过在室内将现场采取的土样进行风（烘）干、碾碎，过2〜5mm筛的粉状土样，按设计喷浆量、水灰比搅拌、养护、力学试验，确定施工喷浆量、水灰比。
一般水灰比可取1.0 〜1.5 。
为改善水泥土的性能、防沉淀性能和提高强度，可适当掺入木质素磺硫钙、石膏、三乙醇胺、氯化钠、氯化钙、硫酸钠、陶土、碱等外掺剂。
若试验之前土样的含水量发生了变化，应调整为天然含水量。
（五）、工艺性试桩试验根据室内试验确定的施工喷浆量、水灰比制备水泥浆液在试验工点打设数根试桩，并根据试桩结果，调整加固料的喷浆量，确定搅拌桩搅拌机提升速度、搅拌轴回转速度、喷入压力、停浆面等施工工艺参数。
（六）、放线定位按设计要求完成施工放样，用木桩定出桩位，用白石灰作出明显标识。
（七）、工艺流程本标段拟采用单管旋喷法，工艺流程为施工准备一测量定位一机具就位一钻孔至旋喷开始一提升旋喷注浆一旋喷结束成桩（流程图见图5-1）。
图5-1施工工艺流程图（八）、施工方法1、场地平整先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。
2、测量定位首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域的控制桩，然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。
3、机具就位人力缓慢移动至指定桩位，由专人指挥，用水平尺和定位测锤校准桩机，使桩机水平，导向架和钻杆应与地面垂直，倾斜率小于1.5%。
对不符和垂直度要求的钻杆进行调整，直到钻杆的垂直度达到要求。
将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆的垂直度偏差不大于1%~ 1.5%。
为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm就位后，首先进行低压（0.5MPS）射水试验，用以检查喷嘴是否畅通，压力是否正常4、钻孔、插管采单管旋喷法施工。
该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。
当第一阶段贯入土中时，借助喷射管本身的喷射或振动贯入。
其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。
在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5〜1.0MPS）边下管边射水，至设计标高后停止钻进。
5、浆液配置桩机移位时，即开始按设计确定的配合比拌制水泥浆。
高压旋喷桩的浆液，采用普通硅酸盐水泥42.5 ,水泥含量约35%，每立方米被搅拌土体中水泥掺量约为630KG水泥浆比重1.49。
搅拌灰浆时，首先将水加入桶中，再将水泥倒入，开动搅拌机搅拌10〜20分钟，浆液在灰浆拌和机中要不断搅拌，直到喷浆前。
喷浆时，拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm,过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm,第二次过滤后流入浆液桶中。
水泥浆通过胶管送到旋转振动钻机的喷管内，最后射出。
6、喷射注浆在插入旋喷管前先检查高压设备和管路系统，设备的压力和排量必须满足设计要求。
各部位密封圈必须良好，各通道和喷嘴内不得有杂物，并做高压水射水试验，合格后方可喷射浆液。
旋喷作业系统的各项工艺参数都必须按照预先设定的要求加以控制，并随时做好关于旋喷时间、用浆量，冒浆情况、压力变化等的记录。
喷浆管下沉到达设计深度后，停止钻进，旋转不停，喷射时，高压泥浆泵压力增到施工设计值（20〜40MPa，坐底喷浆30s后，边喷浆，边旋转，水泥浆与桩端土充分搅拌后，再边喷浆边反向匀速旋转提升注浆管，提升速度为260mm/min直至距桩顶1米时，放慢搅拌速度和提升速度。
中间发生故障时，应停止提升和旋喷，以防桩体中断，同时立即检查排除故障，重新开始喷射注浆的孔段与前段搭接不小于im防止固结体脱节。
7、桩头部分处理当旋喷管提升接近桩顶时，应从桩顶以下 1.0m开始，慢速提升旋喷，旋喷数秒，再向上慢速提升0.5m，直至桩顶停浆面。
8冲洗喷射施工完成后，应把注浆管等机具设备采用清水冲洗干净，防止凝固堵塞。
管内、机内不得残存水泥浆。
向浆液罐中注入适量清水，开启高压泵，清洗全部管路中残存的水泥浆，直至基本干净。
并将粘附在喷浆管头上的土清洗干净。
9、重复以上操作，进行下一根桩的施工。
10、补浆喷射注浆作业完成后，由于浆液的析水作用，一般均有不同程度的收缩，使固结体顶部出现凹穴，要及时用水灰比为1.0的水泥浆补灌。
（九）、质量要求（十）、控制要点1、正式开工前应认真作好工艺性试桩工作，确定合理的施工技术参数和浆液配比。
