高压旋喷桩(单管)施工方案

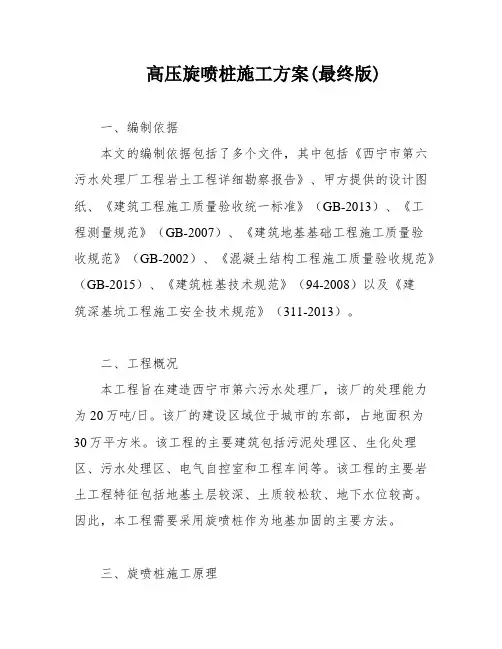

高压旋喷桩施工方案(最终版)一、编制依据本文的编制依据包括了多个文件，其中包括《西宁市第六污水处理厂工程岩土工程详细勘察报告》、甲方提供的设计图纸、《建筑工程施工质量验收统一标准》（GB-2013）、《工程测量规范》（GB-2007）、《建筑地基基础工程施工质量验收规范》（GB-2002）、《混凝土结构工程施工质量验收规范》（GB-2015）、《建筑桩基技术规范》（94-2008）以及《建筑深基坑工程施工安全技术规范》（311-2013）。

二、工程概况本工程旨在建造西宁市第六污水处理厂，该厂的处理能力为20万吨/日。

该厂的建设区域位于城市的东部，占地面积为30万平方米。

该工程的主要建筑包括污泥处理区、生化处理区、污水处理区、电气自控室和工程车间等。

该工程的主要岩土工程特征包括地基土层较深、土质较松软、地下水位较高。

因此，本工程需要采用旋喷桩作为地基加固的主要方法。

三、旋喷桩施工原理旋喷桩是一种利用旋转喷射水泥浆或混凝土的方法来增强地基承载力的地基加固技术。

其施工原理是：先在地面上钻孔，然后将喷泉枪放入孔内，再将水泥浆或混凝土喷射到孔内，同时旋转喷射喷泉枪，使喷射出的水泥浆或混凝土形成旋转状，从而形成旋喷桩。

四、旋喷桩施工工艺旋喷桩的施工工艺包括以下几个步骤：1.钻孔：利用钻机在地面上钻孔，钻孔直径为600毫米，钻孔深度为15米。

2.放入钢筋笼：将预制好的钢筋笼放入孔内。

3.喷射混凝土：将混凝土泵送到孔内，同时旋转喷射喷泉枪，使混凝土形成旋转状，从而形成旋喷桩。

4.振捣：在喷射混凝土的同时，用振动器振动钢筋笼，使混凝土充分填充钢筋笼内部空隙。

5.等待养护：待混凝土凝固后，进行养护，使其达到设计强度。

五、质量控制在旋喷桩施工过程中，需要进行严格的质量控制，以确保施工质量符合相关标准。

质量控制的主要措施包括：1.喷射混凝土的强度应符合设计要求，并进行现场检测。

2.钢筋笼的制作应符合相关标准，并进行现场检验。

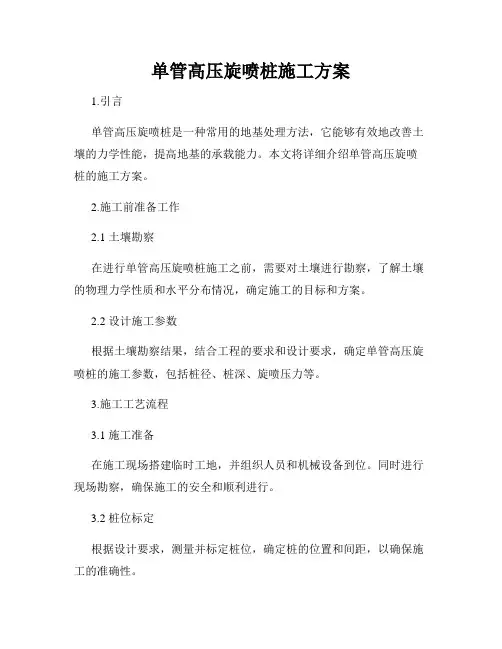

单管高压旋喷桩施工方案1.引言单管高压旋喷桩是一种常用的地基处理方法，它能够有效地改善土壤的力学性能，提高地基的承载能力。

本文将详细介绍单管高压旋喷桩的施工方案。

2.施工前准备工作2.1 土壤勘察在进行单管高压旋喷桩施工之前，需要对土壤进行勘察，了解土壤的物理力学性质和水平分布情况，确定施工的目标和方案。

2.2 设计施工参数根据土壤勘察结果，结合工程的要求和设计要求，确定单管高压旋喷桩的施工参数，包括桩径、桩深、旋喷压力等。

3.施工工艺流程3.1 施工准备在施工现场搭建临时工地，并组织人员和机械设备到位。

同时进行现场勘察，确保施工的安全和顺利进行。

3.2 桩位标定根据设计要求，测量并标定桩位，确定桩的位置和间距，以确保施工的准确性。

使用旋喷钻机进行钻进施工，根据设计要求控制钻机的下降速度和旋喷压力，以确保桩的质量。

3.4 旋喷注浆在钻进过程中，同时进行注浆操作，将水泥浆料注入桩孔中，以巩固土壤和填充孔隙，提高桩的承载能力。

3.5 吊装钢筋在桩孔中预埋钢筋，确保桩的强度和稳定性。

根据设计要求，选择合适的钢筋规格和安装方式。

3.6 振捣处理在钢筋安装完成后，使用振动器进行振捣处理，以提高桩的密实度和强度。

3.7 抽杆回桩在桩身达到设计要求后，进行抽杆回桩操作，以实现桩更好的工作效果。

4.施工质量控制4.1 施工记录在施工过程中，要做好施工记录，详细记录施工参数和工艺流程，以便后续的检验和评估。

在每一步施工完成后，进行质量检验，包括桩孔位置和间距的测量、钢筋的安装质量以及桩的承载能力等。

4.3 施工监督施工过程中要进行监督，确保施工按照设计和规范要求进行，及时纠正出现的问题和缺陷。

5.安全保障在施工过程中，要严格按照相关的安全规范进行操作，确保施工人员的安全。

同时要做好现场的防护工作，防止施工过程中发生意外事故。

6.总结单管高压旋喷桩施工是一项技术难度较高的工程，但只要根据设计要求和规范要求，严格按照施工方案进行操作，就能够保证工程的质量和安全。

高压旋喷桩施工方案一、高压旋喷主要施工方法（一）施工准备1、根据现场情况，进行场地平整；2、严格按照设计要求及有关规范规定，进行图纸的技术交底工作，作好施工前安全文明教育；3、经业主及监理单位认可，选择合适的位置，进行试桩，以期确定以下技术参数：①实际地质情况；②喷嘴型号及规格；③进尺及提升速度；④注浆压力；⑤注浆流量；⑥水灰比值及水泥掺入量；⑦成桩直径；⑧成桩强度；4、熟悉图纸，作好图纸会审前期工作；5、加强与业主、监理单位的联系，掌握其施工时的具体要求；6、做好通水、通电及硬化道路工作；7、设立临时生活设施；8、检查机器运转情况并做好各易损件的筹备工作；9、按现场平面布置图选好地点挖水泥浆池及铺水泥堆放台；10、按顺序对旋喷桩进行编号。

（二）测量放样1、依据业主提供主轴线控制点及具体尺寸，运用导线控制法，使用DJ2 光学经纬仪和钢尺进行主轴线的放样，其精度要求：距离中误差：土5mm角度中误差：± 10S；2、参照场地情况，将主轴线控制点引至不受破坏的位置，且加以保护；3、在复验合格的轴线基础上，进行桩位点的测定，其精度要求为±30mm；4、及时绘制测量复核签证，确保技术资料的完整性；（三）注浆工艺高压旋喷桩注浆固结体的质量因素较多，当确定采用一定形式的高压旋喷注浆管法之后，注浆工艺是影响固结体的重要因素之一。

1、旋喷高压旋喷注浆，均是自下而上，连续进行，若施工中出现了停机故障，待修好后，需向下搭接不小于500mm的长度，以保证固结体的整体性。

由于天然地基的地质情况比较复杂，沿着深度变化大，有多种土层，其密实度、含水量、土粒组成和地下水状态等，有很大差异和不同，若采用单一的技术参数来旋喷注浆，则会形成直径大小极不匀称的固结体，导致旋喷直径不一致，影响承载力。

因此，针对不同地质土层的特征，要采取相对的措施来注浆完成。

特别对硬土及粘土部位，深部土层要适当放慢提升速度和旋转速度或提高旋喷压力等。

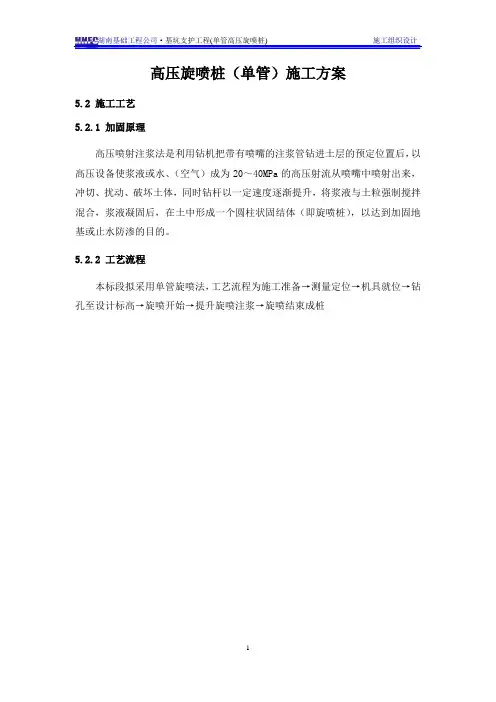

高压旋喷桩（单管）施工方案5.2 施工工艺5.2.1 加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。

5.2.2 工艺流程本标段拟采用单管旋喷法，工艺流程为施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩5.2.3 施工方法（1）场地平整 先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。

（2）测量定位首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域的控制桩，然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。

（3）机具就位人力缓慢移动至指定桩位，由专人指挥，用水平尺和定位测锤校准桩机，使桩机水平，导向架和钻杆应与地面垂直，倾斜率小于 1.5%。

对不符和垂直度要泥浆排放处理钻机就位调整钻架角度钻 孔插 管试 喷高压喷射注浆作业喷射结束拔 管桩机移位机具清理 准备工作 制 浆一级过滤二级过滤高压泵对浆液加压启动高压清水泵、空压机供水、风图5-1 施工工艺流程图求的钻杆进行调整，直到钻杆的垂直度达到要求。

将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆的垂直度偏差不大于1%～1.5%。

为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。

就位后，首先进行低压（0.5MPa）射水试验，用以检查喷嘴是否畅通，压力是否正常（4）钻孔、插管采单管旋喷法施工。

该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。

当第一阶段贯入土中时，借助喷射管本身的喷射或振动贯入。

其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。

乐清市万柳线盐盆段改造工程专项施工方案高压旋喷桩（单管）二0—八年十月一、编制依据 (2)二、工程概况 (2)三、施工组织部署 (2)四、施工准备工作 (5)五、施工方法及工艺 (6)六、单管高压旋喷灌浆施工控制 (8)七、质量检验 (11)八、雨天施工工作安排 (11)九、质量保证措施 (12)十、工期保证措施 (13)十一、文明施工保证措施 (14)十二、施工安全保证措施 (15)一、编制依据乐清市万柳线盐盆段改造工程两阶段施工图设计及设计变更图纸《公路工程国内招标文件范本》乐清市万柳线盐盆段改造工程施工招标文件国家、交通部颁布的现行有关规范、规程和标准等。

乐清市万柳线盐盆段改造工程施工现场情况二、工程概况本工程为乐清市万柳线盐盆段改造工程，起讫桩号为K0+000-K1+608.174，路线全长1.608km。

主要工程数量为：3#桥39.964m/1座，4#桥20.852 m/1座，钢筋砼圆管涵4座，填方工程，软基处理工程及路面工程等。

因设计变更（温州市域铁路S2线沿本项目中央分隔带布线），路基K0+850-K1+580段沿线西侧要施打水泥搅拌桩需拓宽8m左右，目前存在工作面宽度不够导致水泥搅拌桩施工工作无法展开。

经过监理、设计、业主审批，我项目部已采用高压旋喷桩代替水泥搅拌桩来施工，工程量约为18284m。

三、施工组织部署根据本工程的规模和特点，为确保该工程的施工质量、安全及工期，本标段拟定各项计划进行布置1•施工总平面布置遵循以下原则（1）符合施工条件的路段先进钻机施工，后面逐步完善路基路段后，跟随进桩机。

（2）合理使用场地，既保证旋喷桩施工能顺利进行，又不多占施工路段。

（3）钻机行进线路最短，且施工方便。

（4）最大限度减轻施工对环境造成的污染。

（5）遵守劳动保护、技术安全以及其他规范等有关规定。

2.旋喷灌浆的施工面布置（1）合理安排钻机至相应工作面（并标明施工里程、编制机号, 统一安装在指定位置）且保证有足够的施工场地和工程量，避免中途转场或滞工，以免影响工期。

单管旋喷法高压旋喷桩施工工艺流程及施工方法要点1.设计和准备工作：(1)根据工程要求，确定桩基的位置、数量和尺寸，并制定施工方案。

(2)确定桩基所需的钢管直径和壁厚，选择合适的钢管。

(3)准备旋喷机、压缩空气发生器、控制台等施工设备和工具。

(4)根据工程要求进行现场勘察，确认施工地点的土层情况，并制定施工计划。

2.施工准备：(1)按照设计要求，确定桩基位置，进行现场标定和标记。

(2)安装旋喷机和压缩空气发生器，连接气、水、电源等供应管道。

(3)准备钢管，并根据需要进行切割和连接。

3.施工过程：(1)开始施工前，进行试喷，调整旋喷机的旋喷速度和气压，以达到设计要求。

(2)将旋喷机的喷嘴插入地面，开始旋喷，同时通过控制台控制旋喷质量。

(3)持续旋喷，同时不断向下推进旋喷机，直到达到设计桩长。

(4)在旋喷的同时，通过压缩空气发生器向钢管内通入空气，保持桩内的正压状态，以防止泥浆液位下降。

(5)当达到设计桩长后，继续旋喷一段时间，以形成加密的桩尖。

(6)完成旋喷后，停止喷射，将旋喷机拔出。

4.桩顶处理：(1)在桩顶设立测点，对桩身进行静载试验，以确认桩基的承载力。

(2)根据需要，对桩顶进行切割、修整和打磨等处理，以便与上部结构的连接。

(1)确保施工设备和工具的安全可靠，保证施工质量和施工效率。

(2)根据土层情况和设计要求，调整旋喷质量参数，控制旋喷桩的质量。

(3)在施工过程中，随时监测土层的承载力和反应，及时调整施工参数。

(4)进行试喷和静载试验，以验证桩基的承载力和稳定性。

(5)桩顶处理要符合规范要求，保证桩顶与上部结构的连接安全可靠。

通过以上工艺流程和施工方法要点，可以有效地进行单管旋喷法高压旋喷桩的施工。

在实际施工中，还应根据具体情况进行调整和优化，以确保施工质量和施工安全。

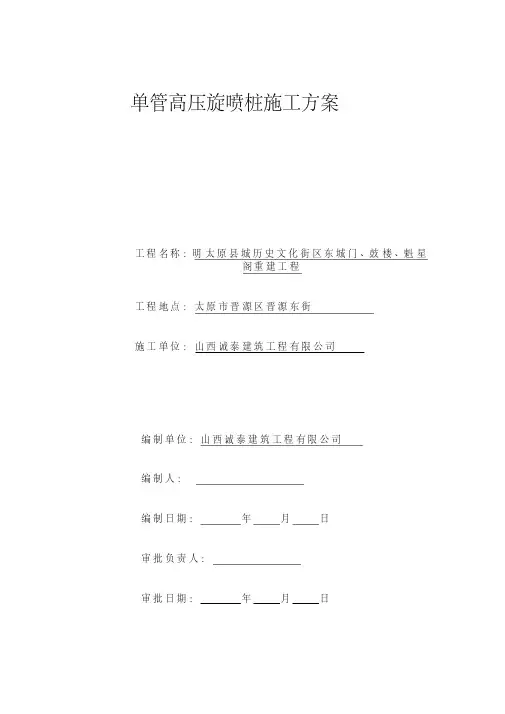

单管高压旋喷桩施工方案工程名称：明太原县城历史文化街区东城门、鼓楼、魁星阁重建工程工程地点：太原市晋源区晋源东街施工单位：山西诚泰建筑工程有限公司编制单位：山西诚泰建筑工程有限公司编制人：编制日期：年月日审批负责人：审批日期：年月日目录一、编制依据 (2)二、工程概况 (2)三、施工组织部署 (2)四、施工准备工作 (4)五、施工方法及及工艺 (5)六、单管高压旋喷桩施工控制 (6)七、质量检验 (8)八、雨天施工工作安排 (9)九、施工安全保证措施 (9)单管高压旋喷桩施工方案一、编制依据1. 《建筑地基处理技术规范》JGJ79—（2002）2. 业主提供的“工程地质勘察资料”3. 现场踏勘资料4. 本投标人类似工程的施工经验及人员管理、机械设备施工能力5. 其它相关技术资料二、工程概况明太原县城历史文化街区东城门、鼓楼、魁星阁重建工程采用高压旋喷桩复合地基，桩径为500mm，有效桩长14米，（自然地平标高为-0.484米；实际桩长为15.116米）桩顶标高-2.05米，等边三角形布置，桩身水泥配比为200kg/m。

三、施工组织部署根据本工程的规模和特点，为确保该工程的施工质量、安全及工期（10天），本标段拟定各项计划进行布置。

1. 施工总平面布置遵循以下原则（1）符合施工条件的场地先进钻机施工，后面逐步完善不能施工场地后，跟随进桩机。

（2）合理使用场地，既保证旋喷桩施工能顺利进行，又不多占施工用地。

（3）钻机行进线路最短，且施工方便。

（4）考虑设备进、退场所需场地，以及材料运输时所需的回车场地。

（5）最大限度减轻施工对环境造成的污染。

（6）遵守劳动保护、技术安全以及消防法规等有关规定。

2. 旋喷桩的施工面布置（1）合理安排钻机至相应工作面（并标明施工里程、编制机号，统一安装在指定位置）且保证有足够的施工场地和工程量，避免中途转场或滞工，以免影响工期。

（2）避免影响交通、材料运输及交叉施工队作业。

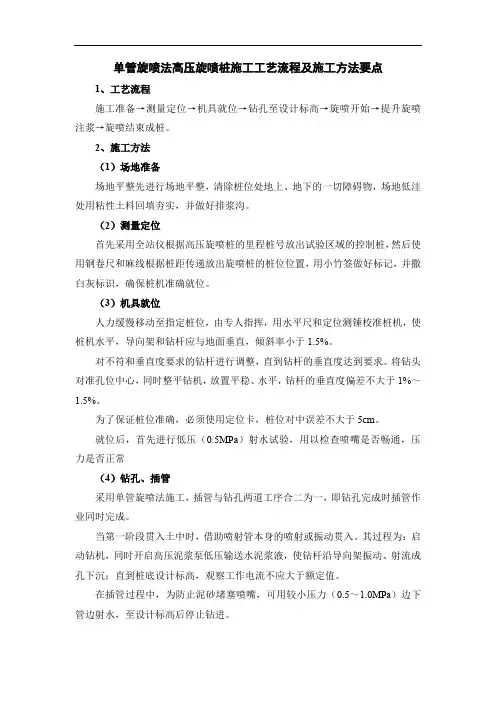

单管旋喷法高压旋喷桩施工工艺流程及施工方法要点1、工艺流程施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩。

2、施工方法（1）场地准备场地平整先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。

（2）测量定位首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域的控制桩，然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。

（3）机具就位人力缓慢移动至指定桩位，由专人指挥，用水平尺和定位测锤校准桩机，使桩机水平，导向架和钻杆应与地面垂直，倾斜率小于1.5%。

对不符和垂直度要求的钻杆进行调整，直到钻杆的垂直度达到要求。

将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆的垂直度偏差不大于1%～1.5%。

为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。

就位后，首先进行低压（0.5MPa）射水试验，用以检查喷嘴是否畅通，压力是否正常（4）钻孔、插管采用单管旋喷法施工，插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。

当第一阶段贯入土中时，借助喷射管本身的喷射或振动贯入。

其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。

在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5～1.0MPa）边下管边射水，至设计标高后停止钻进。

（5）浆液配置桩机移位时，即开始按设计确定的配合比拌制水泥浆。

高压旋喷桩的浆液，采用普通硅酸盐水泥，水泥浆液配制严格按设计要求控制为水灰比1∶1。

搅拌灰浆时，首先将水加入桶中，再将水泥倒入，开动搅拌机搅拌10～20分钟，浆液在灰浆拌和机中要不断搅拌，直到喷浆前。

喷浆时，拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm），过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中。

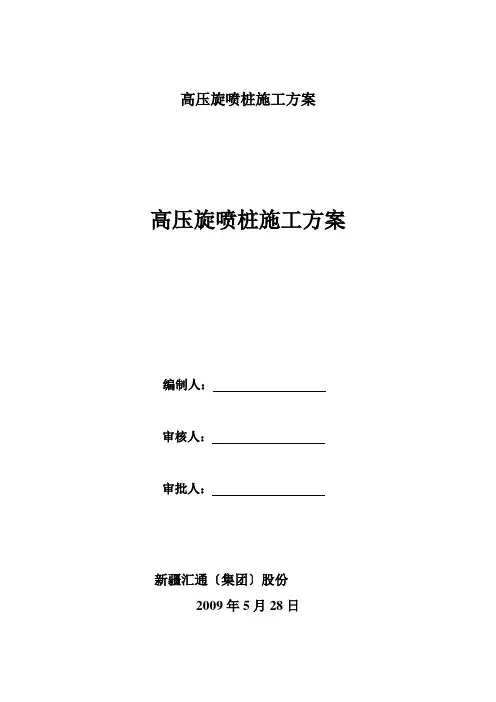

高压旋喷桩施工方案高压旋喷桩施工方案编制人：审核人：审批人：新疆汇通〔集团〕股份2009年5月28日高压旋喷桩施工方案一、工程概略1、调蓄池工程概略：调蓄池位于福田河西侧河岸，笋岗西路笔架山公园停车场内，调蓄池长70米，宽50米。

基坑支护周长256.4米，空中标高黄海高程11.7米，开挖基坑底标高0.25米，开挖基坑深度11.45米。

基坑周围采用Φ1200和Φ1000灌注桩支护，灌注桩间距2m，桩间土采用两根Φ600高压旋喷桩止水，共有A型旋喷桩188根，深11.95m；B型旋喷桩62根，深10.25m；C型旋喷桩14根，深8.35m。

2、基坑范围内水文地质状况基坑在停车场范围内，空中平整，依据勘探地质报告揭露的岩土层自上而下有：1)杂填土层，厚约6.1m。

2)淤泥质粉砂层，厚约0.7m。

3)淤泥质粘土层，厚约1.6m。

4) 淤泥质粉砂层，厚约0.8 m。

5)砾砂层，厚约0.3 m。

6)残积土：厚约6.3m 。

7)全风化花岗岩层，标高-4.10以下。

地下水主要以第四系松懈岩类孔隙潜水为主，次为基岩裂隙水，地下水主要赋存在冲洪积的砂层内，储量丰厚，地下水标高为5.1米。

二、施工方案1、旋喷方法选择本工程旋喷桩采用高压浆液放射的单管法施工，成桩桩径为Φ600㎜，桩中心距为500㎜，桩咬合100㎜。

旋喷桩采用二序法距离施工。

单管法是用高压泥浆泵以20～25MPa的压力，从喷嘴中放射出水泥浆液射流，冲击破坏土体，同时提升或旋转放射管，使浆液与被剥落上去的土石颗粒掺搅混合，经一定时间后凝结，在土中构成凝结体。

这种方法构成凝结体的桩径较小。

普通桩径为0.5～0.9m。

但加固质量较好，施工速度较快，本钱较低。

单管高喷灌浆的工艺流程如以下图所示。

〔a〕钻机就位钻孔；〔b〕钻孔至设计标高；〔c〕旋喷末尾；〔d〕边旋喷边提升；〔e〕旋喷完毕成桩；1—钻孔机械；2—高压泥浆泵；3—高压胶管2、施工设备高压放射灌浆主要施工机具表最大压力40MPa，流量70110L/min三、高压旋喷桩施工1、高压旋喷桩施工执行«水电水利高压放射灌浆技术规范»DL/T5200-2004。

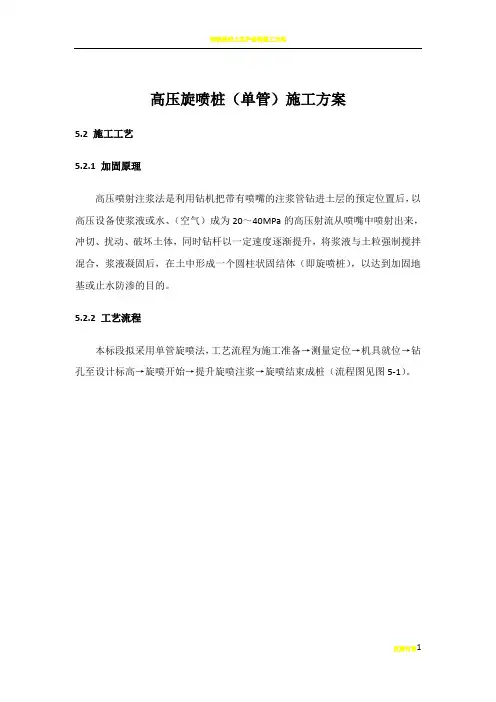

高压旋喷桩（单管）施工方案5.2 施工工艺5.2.1 加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。

5.2.2 工艺流程本标段拟采用单管旋喷法，工艺流程为施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩（流程图见图5-1）。

5.2.3 施工方法（1）场地平整 先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。

（2）测量定位首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域的控制桩，然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。

（3）机具就位人力缓慢移动至指定桩位，由专人指挥，用水平尺和定位测锤校准桩机，使桩机水平，导向架和钻杆应与地面垂直，倾斜率小于 1.5%。

对不符和垂直度要泥浆排放处理钻机就位调整钻架角度钻 孔插 管试 喷高压喷射注浆作业喷射结束拔 管桩机移位机具清理 准备工作 制 浆一级过滤二级过滤高压泵对浆液加压启动高压清水泵、空压机供水、风图5-1 施工工艺流程图求的钻杆进行调整，直到钻杆的垂直度达到要求。

将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆的垂直度偏差不大于1%～1.5%。

为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。

就位后，首先进行低压（0.5MPa）射水试验，用以检查喷嘴是否畅通，压力是否正常（4）钻孔、插管采单管旋喷法施工。

该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。

当第一阶段贯入土中时，借助喷射管本身的喷射或振动贯入。

其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。
