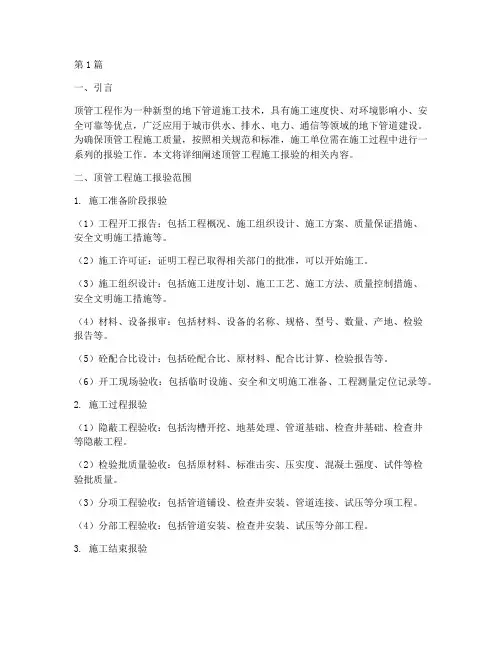

第1篇一、引言顶管工程作为一种新型的地下管道施工技术，具有施工速度快、对环境影响小、安全可靠等优点，广泛应用于城市供水、排水、电力、通信等领域的地下管道建设。
为确保顶管工程施工质量，按照相关规范和标准，施工单位需在施工过程中进行一系列的报验工作。
本文将详细阐述顶管工程施工报验的相关内容。
二、顶管工程施工报验范围1. 施工准备阶段报验（1）工程开工报告：包括工程概况、施工组织设计、施工方案、质量保证措施、安全文明施工措施等。
（2）施工许可证：证明工程已取得相关部门的批准，可以开始施工。
（3）施工组织设计：包括施工进度计划、施工工艺、施工方法、质量控制措施、安全文明施工措施等。
（4）材料、设备报审：包括材料、设备的名称、规格、型号、数量、产地、检验报告等。
（5）砼配合比设计：包括砼配合比、原材料、配合比计算、检验报告等。
（6）开工现场验收：包括临时设施、安全和文明施工准备、工程测量定位记录等。
2. 施工过程报验（1）隐蔽工程验收：包括沟槽开挖、地基处理、管道基础、检查井基础、检查井等隐蔽工程。
（2）检验批质量验收：包括原材料、标准击实、压实度、混凝土强度、试件等检验批质量。
（3）分项工程验收：包括管道铺设、检查井安装、管道连接、试压等分项工程。
（4）分部工程验收：包括管道安装、检查井安装、试压等分部工程。
3. 施工结束报验（1）工程竣工验收报告：包括工程概况、施工过程、质量验收、安全文明施工、环境保护等。
（2）工程结算报告：包括工程量清单、结算金额、付款情况等。
（3）竣工资料：包括施工图纸、施工记录、检验报告、验收记录、竣工图纸等。
三、顶管工程施工报验程序1. 施工单位根据工程进度，提前准备报验资料。
2. 施工单位将报验资料提交给监理单位。
3. 监理单位对报验资料进行审核，必要时进行现场查验。
4. 监理单位对报验资料和现场查验结果进行确认，签署验收意见。
5. 施工单位根据监理单位的验收意见，进行整改和改进。

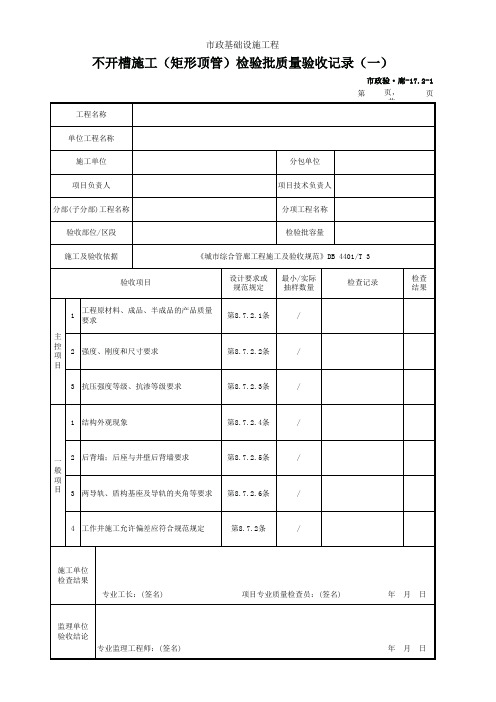

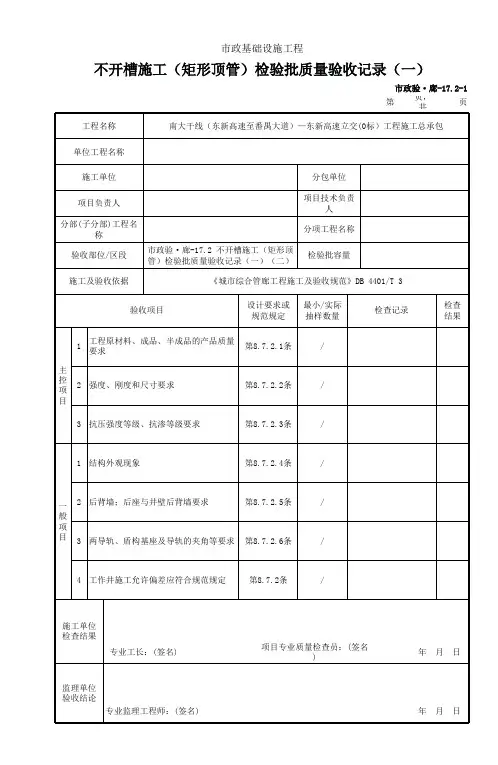

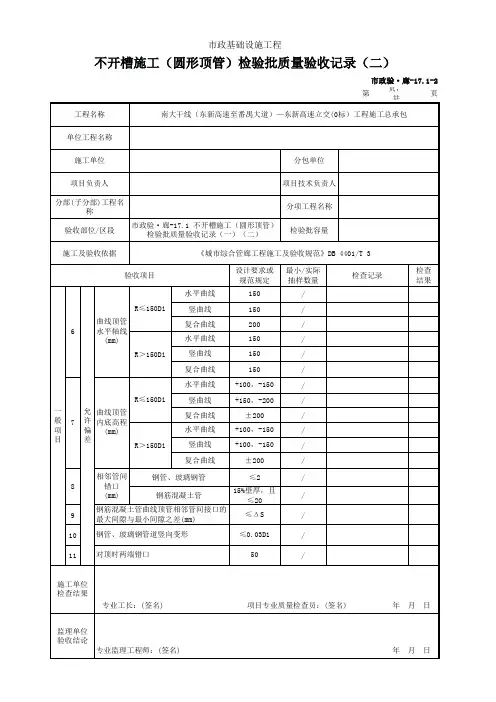

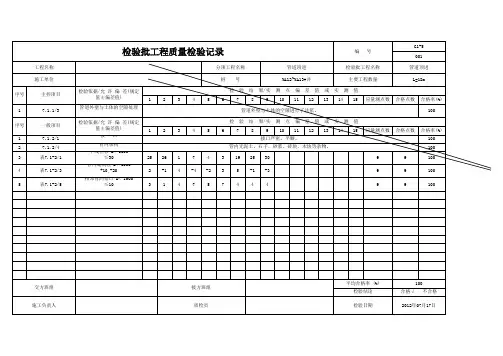

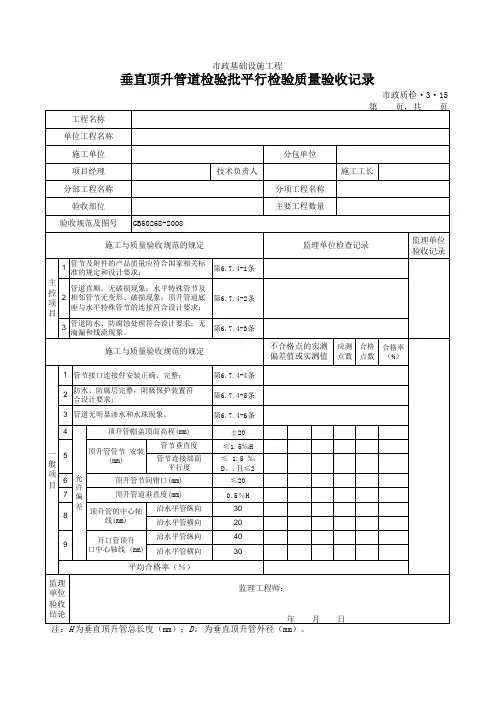

顶管管道施工检验批质量验收记录表顶管管道施工检验批质量验收记录表工程名称：单位工程名称：分项工程名称：项目经理：施工负责人：技术负责人：交方班组：验收部位：制表人：施工单位：分部工程名称：工程数量：质量检验员：检验日期：检查结果：接方班组：检查项目：1.管节及附件等工程材料：产品质量应符合国家有关标准的规定和设计要求。
安装位置应正确，无位移、脱落现象。
焊接质量应符合GB-2008第5章的相关规定，焊缝无损探伤检验符合设计要求。
无明显反坡。
曲线顶管的实际曲率半径应符合设计要求。
2.橡胶圈安装：橡胶圈应安装牢固，无破损、无顶裂，接口处无滴漏。
3.钢管接口焊接：焊接质量应符合GB-2008第5章的相关规定，焊缝无损探伤检验符合设计要求。
4.无压管道：无明显反坡。
5.管道接口：接口端部应无破损、无顶裂，接口处无滴漏。
6.管道与工作井出、进洞口间隙连接：连接牢固，洞口无渗漏水。
7.防腐层及焊缝处的内、外防腐层：防腐层应完整、附着紧密，质量合格。
8.管水平、竖曲线和复合曲线：各曲线半径应符合设计要求，偏差值应在允许范围内。
检查结果/实测点偏差值或实测值：1）管道内线形平顺、无突变、变形；2）一般缺陷应修补密实、表面光洁；3）管道无明显渗水和水珠；4）管道内应清洁，无杂物、油污。
应测点数：合格点数：合格率：%注：表格中的“+”表示上偏差，“-”表示下偏差。
顶管管道施工质量验收标准（GB -2008）6.7.3顶管管道应符合下列规定：主控项目：1.管节及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求。
检查方法包括检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料，检查产品进场验收记录。
2.接口橡胶圈应安装在正确位置，无位移、脱落现象。
钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求。
检查方法为逐个接口观察，检查钢管接口焊接检验报告。
3.无压管道的管底坡度应无明显反坡现象。
