顶管管道工程检验批

管道改造检验批质量验收记录
1. 背景
管道改造是为了确保管道的安全运行和保护环境而进行的必要工程。

为了确保改造工程的质量符合相关标准和要求，需要进行质量验收记录。

2. 检验批信息
- 检验批名称：管道改造第一批
- 检验批号：2019-001
- 检验批内容：包括管道更换、焊接、涂装等工作
3. 质量验收标准
- 管道更换：根据设计要求进行更换，且接口连接紧密、无渗漏现象。

- 焊接工作：焊接接头牢固，材质和规格符合要求，无裂纹和气孔。

- 涂装工作：涂料均匀、附着力强，无起泡和剥落现象。

4. 检验过程和结果
4.1 管道更换检验
- 检验人员：张三、李四
- 检验日期：2020年5月1日
- 检验结果：管道更换工作符合质量验收标准，未发现渗漏现象。

- 备注：更换前的管道经过清洗和压力测试，确保无污垢和损坏。

4.2 焊接工作检验
- 检验人员：王五、赵六
- 检验日期：2020年5月2日
- 检验结果：焊接接头牢固，无裂纹和气孔，符合质量验收标准。

- 备注：焊接工作前进行表面处理和预热，保证焊接质量。

4.3 涂装工作检验
- 检验人员：孙七、周八
- 检验日期：2020年5月3日
- 检验结果：涂料均匀、附着力强，无起泡和剥落，符合质量验收标准。

- 备注：涂装工作按照涂料饱和度和涂装厚度要求进行。

5. 结论
管道改造第一批工程经质量验收，符合相关标准和要求。

改造工程具备安全可靠性，可以投入使用。

以上为管道改造检验批质量验收记录。

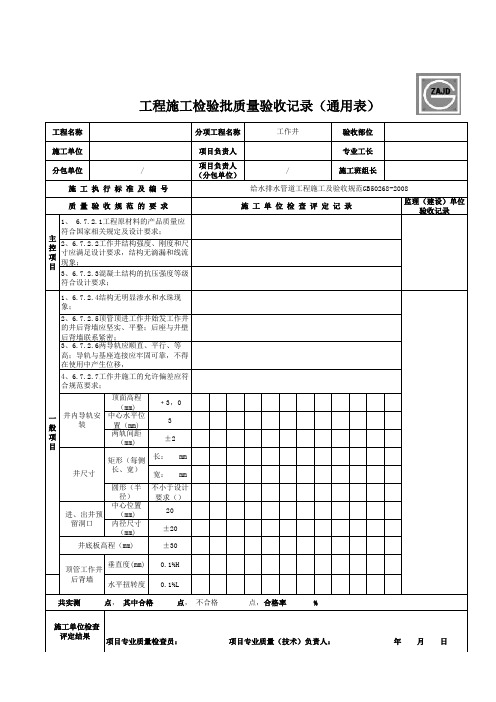

管道工程施工及验收规范全部检验批表分项工程检验批质量验收记载表沟槽〔基坑〕土方开挖直线顶管管道施工沟槽〔基坑〕支护曲线顶管管道施工沟槽〔基坑〕回填〕垂直顶升管道施工管道基础盾构管片制造1钢管接口衔接盾构管片制造2金属类管道铺设盾构管片制造3钢管〔水泥砂浆〕内防护层盾构掘进和管片装置1钢管〔环氧涂料〕内防护层盾构掘进和管片装置2钢管外防护层盾构施工钢筋混凝土二次衬砌钢管阴极维护浅埋暗挖管道的土层开挖球墨铸铁管接口衔接浅埋暗挖管道的初期衬砌1钢筋混凝土类接口衔接浅埋暗挖管道的初期衬砌2钢筋混凝土类管道铺设浅埋暗挖管道的防水层化学建材管接口衔接浅埋暗挖的二次衬砌柔性管道铺设定向钻施工管道管渠基础地基夯管施工管道管渠模板沉管基槽浚挖及管基处置管渠钢筋制造组对拼装管道沉放管渠现浇混凝土预制钢筋混凝土管节制造管渠变形缝钢筋混凝土管节接口预制加工管渠构件预制预制钢筋混凝土管的沉放管渠预制构件装置沉管的稳管及回填管渠砖石砌筑桥管管道装置1任务井围护结构桥管管道装置2任务井〔沉井〕模板现浇混凝土井室任务井〔沉井〕钢筋加工砖砌井室任务井〔沉井〕钢筋装置预制拼装井室任务井沉井制造雨水口及支、连管装置〔雨水吸支、连管装置〕任务井下沉及封底管道支墩装置任务井井内结构沟槽〔基坑〕土方开挖检验批质量检验记载开槽施工检验批质量检验记载钢筋混凝土管接口衔接检验批质量检验记载钢筋混凝土类管道铺设检验批质量检验记载表A.0.1 编号：020203□□020303□□砖砌井室检验批质量检验记载钢管接口衔接检验批质量检验记载金属类管道铺设检验批质量检验记载钢管内防护层〔水泥砂浆〕检验批质量检验记载钢管内防护层〔环氧涂料〕检验批质量检验记载表A.0.1 编号：020204□□021203□□021303□□钢管外防护层检验批质量检验记载钢管阴极维护检验批质量检验记载表A.0.1 编号：020207□□020904□□021206□□021306□□球墨铸铁管接口衔接检验批质量检验记载表A.0.1 编号：020208□□化学建材管接口衔接检验批质量检验记载表A.0.1 编号：020402□□021201□□注：1、本表由施工项目专业质量反省员填写，监理工程师〔树立单位项目技术担任人〕组织项目专业质量反省员等停止验收，并应按上表停止记载。

顶管管道施工检验批质量验收记录表GB 50268-20082 主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。

将两表作为本表的附页。

3 D i--管道内径（mm）; L为顶进长度（mm）; △ S--曲线顶管相邻管节接口允许的最大间隙与最小间隙之差（mm）；R--曲线顶管的设计曲率半径（mm）顶管管道施工质量验收标准(GB 50268-2008)6.7.3顶管管道应符合下列规定:主控项目1管节及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收记录。

2接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求；检查方法：逐个接口观察；检查钢管接口焊接检验报告。

3无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求；检查方法：观察；检查顶进施工记录、测量记录。

4管道接口端部应无破损、顶裂现象，接口处无滴漏；检查方法：逐节观察，其中渗漏水程度检查按本规范附录F第F. 0. 3条执行。

一般项目5管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象；检查方法：按本规范附录F第F. 0. 3条、附录G勺规定逐节观察。

6管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水；检查方法：观察每个洞口。

7钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格；检查方法：观察；按本规范第5章的相关规定进行检查。

8有内防腐层的钢筋混凝土管道，防腐层应完整、附着紧密；检查方法：观察。

9管道内应清洁，无杂物、油污；检查方法：观察。

10顶管施工贯通后管道的允许偏差应符合表6. 7. 3的规定。

管道施工检验批质量验收记录
1. 引言
管道施工检验批质量验收记录是为了确认管道施工是否符合质量标准，保证施工质量达到规定要求。

本文档记录了对管道施工检验批的验收过程及结果。

2. 检验批信息
2.1 检验批编号：[编号]
2.2 项目名称：[项目名称]
2.3 施工单位：[施工单位]
2.4 管道类型：[管道类型]
2.5 检验日期：[检验日期]
2.6 检验人员：[检验人员]
3. 检验项目及标准
4. 检验过程及结果
4.1 检验项目1
- 检验方法：[检验方法]
- 检验结果：[合格/不合格] - 备注：[备注]
4.2 检验项目2
- 检验方法：[检验方法]
- 检验结果：[合格/不合格] - 备注：[备注]
4.3 检验项目3
- 检验方法：[检验方法]
- 检验结果：[合格/不合格]
- 备注：[备注]
...
5. 总结与评价
管道施工检验批的质量验收结果如下：
- 合格项目数：[合格项目数]
- 不合格项目数：[不合格项目数]
- 验收结论：[合格/不合格]
- 验收意见及建议：[验收意见及建议] 6. 签字
检验人员：
日期：。

填写说明6.7.3 顶管管道检验批质量验收记录1、验收依据：[规范名称及编号] 《给水排水管道工程施工及验收规范》CB50268-2008《建筑工程施工质量验收统一标准》GB50300-20132、规范摘要：以下内容摘录自《给水排水管道工程施工及验收规范》CB50268-2008；本表适用于顶管管道质量验收。

主控项目1、管节及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收记录。

2、接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求；检查方法：逐个接口观察；检查钢管接口焊接检验报告。

3、无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求；检查方法：观察；检查顶进施工记录、测量记录。

4、管道接口端部应无破损、顶裂现象，接口处无滴漏；检查方法：逐节观察，其中渗漏水程度检查按本规范附录F第F.0.3条执行。

一般项目5、管道内应线性平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象；检查方法：按本规范附录F第F.0.3条、附录G的规定逐节观察。

6、管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水；检查方法：观察每个洞口。

7、钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格；检查方法：观察；按本规范第5章的相关规定进行检查。

8、有内防腐层的钢筋混凝土管道，防腐层应完整、附着紧密；检查方法：观察。

9、管道内应清洁，无杂物、油污；检查方法：观察。

10、顶管施工贯通后管道的允许偏差应符合表6.7.3的规定。

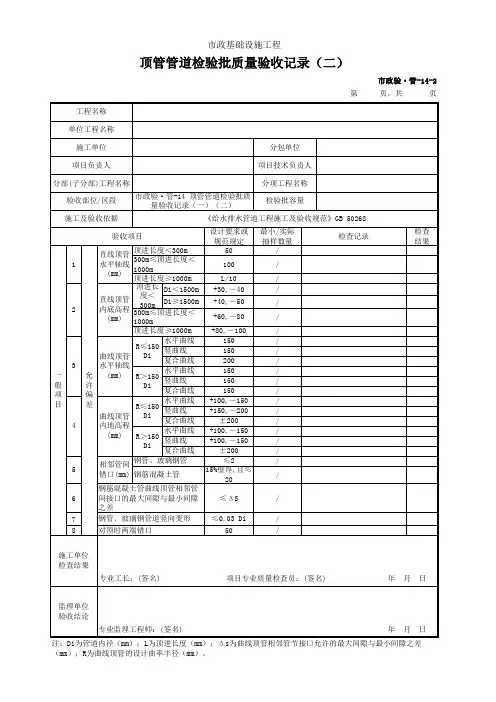

表6 . 7 . 3 顶管施工贯通后管道的允许偏差注：Di为管道内径（mm）；L为顶进长度（mm）；ΔS为曲线顶管相邻管节接口允许的最大间隙与最小间隙之差（mm）；R为曲线顶管的设计曲率半径（mm）。

表5.34.11 顶进管道施工工程检验批质量验收记录编号: -05-31-00-05-00-02-01-001单位(子单位) 工程名称 分项工程名称 施工单位 施工执行标 准名称及编号分包单位××输变电工程 顶管施工分部(子分部) 工程名称 验收部位顶管工程顶进管道工程质量验收记录***有限公司电力建设施工质量验收及评价规程 DL/T 5210.1-2012项目经理 专业工长 (施工员)×××有限公司 分包项目经理 王某某 施工班组长 贾××施工质量验收规范的规定必须有完整的施工组 织设计，描述依照规施工单位自检记录监理(建设) 单位验收记录1 技术准备2 接口处123开始顶进 5~10m 的 范围内轴线位置管道内底高程轴线位 置高程 D<1500D≥ 1500 D<1500 D≥ 15004 相邻管间错口5 对顶时两端错口范所必须的测量标志 ，包括要用到的顶管 设备的类型、详细尺 寸、施工原理、技术 措施，包括泥浆及废 弃物的处理等。

管节未进入土层前， 接口外侧应垫麻丝、 油毡或木垫板，管口 内侧应留有10mm~ 20mm 的空隙；顶紧后 两管间的孔隙宜为 10mm ~15mm 。

管节入土后，管节相 邻接口处安装内胀圈 时，应使管节接口位 于内胀圈的中部，并 将内胀圈与管道之间 的缝隙用木楔塞紧3(mm) 3 0~3(mm) 0 <100(mm) <200(mm) -40~+30(mm)-50~+30(mm)15%壁厚且≤20(mm) 16 50(mm) 243 318 29 2 19 19 1 12 423 11 23 3 12 3 3 012 40 1 010 7 2 013 201 11325施工单位检查结果项目专业质量检查员 : 周×× 项目专业技术负责人 : 邱×× 年 月 日监理(建设) 单位验收结论专业监理工程师：(建设单位项目专业技术负责人)张××年 月 日注： D 为管道直径。
