科晓GC-1690气相色谱仪说明书

GC-1690色谱仪控制面板操作规程一：各路温度的设置与查看①温度设置：(以柱箱温度70℃，进样器，辅助2，氢火焰、热导检测器温度150℃，为例。

其中，辅助2是毛细柱气化室或者转化炉)设置柱箱温度：（COL）‘柱箱’+‘初温’+‘70’+‘置入’显示：‘COL SET TEMP 70’设置进样器温度：(INJ)‘进样’+‘150’+‘置入’显示：‘INJ SET TEMP 150’设置热导检测器温度：(TCD)‘热导’+‘150’+‘置入’显示：‘TCD SET TEMP 150’设置辅助2温度：(AUX2)‘换挡’+‘进样’+‘150’+‘置入’显示：‘AUX2 SET TEMP 150’设置氢火焰检测器温度(FID)‘换挡’+‘热导’+‘150’+‘置入’显示：‘FID SET TEMP 150’②查看实际温度：查看柱箱实际温度：(COL)‘显示’+‘柱箱’显示：‘COL ACT TEMP 70’查看进样器实际温度：(INJ)‘显示’+‘进样’显示：‘INJ ACT TEMP 150’查看热导检测器实际温度：(TCD)‘显示’+‘热导’显示：‘TCD ACT TEMP 150’查看辅助2实际温度：(AUX2)‘显示’+‘换挡’+‘进样’显示：‘AUX2 ACT TEMP 150’查看氢火焰检测器实际温度：(FID)‘显示’+‘换挡’+‘热导’显示：‘FID ACT TEMP 150’③查看设置温度：查看柱箱设置温度：(COL)‘柱箱’+‘初温’+‘置入’显示：‘COL SET TEMP 70’查看进样器设置温度：(INJ)‘进样’+‘置入’显示：‘INJ SET TEMP 150’查看热导检测器设置温度：(TCD)‘热导’+‘置入’显示：‘TCD SET TEMP 150’查看辅助2设置温度：(AUX2)‘换挡’+‘进样’+‘置入’显示：‘AUX2 SET TEMP 150’查看氢火焰检测器设置温度：(FID)‘换挡’+‘热导’+‘置入’显示：‘FID SET TEMP 150’二：检测器选择与操作色谱仪控制面板中有四个‘蓝色’的按钮。

使用指导气相色谱仪的操作说明书本操作说明书旨在向用户提供关于如何正确使用指导气相色谱仪的详细指导。

请用户在操作之前仔细阅读本手册，并按照指示进行操作，以确保测试结果准确可靠。

以下是使用指导气相色谱仪的详细步骤：1. 准备工作在开始操作前，请确认已完成以下准备工作：- 确保气相色谱仪已经连接好电源，并且主机和色谱柱已正确安装。

- 检查进样器是否干净，并确保进样器电路已打开。

- 确认所需的检测器已连接并处于工作状态。

- 准备好所需的样品、标准溶液和溶剂。

2. 打开气相色谱仪按下主机上的电源按钮，等待系统启动。

正常启动时间约为2-3分钟。

3. 设置进样器根据实际需要，调整进样器参数：- 选择进样方式，可以是进样器、液相进样器或固相进样器。

- 根据样品性质和测试要求，选择进样方式（如定量或定性）和进样量。

- 设置进样速度和时间。

4. 设置柱温根据样品和测试要求，设置色谱柱的温度。

通常，初始温度会略低于样品中最易挥发物质的沸点，然后以恒定速率升温。

5. 设置检测器根据测试要求，设置适当的检测器：- FID（火焰离子化检测器）：设置氢气流量、空气流量和传感器温度。

- TCD（热导检测器）：设置氢气流量、氧气流量和检测器温度。

6. 设置流动相选择适当的流动相进行样品分析。

常用的流动相包括氢气、氮气和氦气。

根据需要，可以设置流量和压力。

7. 样品进样将样品或标准溶液注入进样器，并根据实际情况选择恰当的进样方式。

注意保持进样量和进样速度的一致性。

8. 开始测试按下系统控制器上的“Start”按钮，启动样品分析。

系统将按照预先设定的温度程序进行升温，同时检测、记录和显示分析结果。

9. 数据处理与分析根据测试目的和要求，可以使用适当的数据处理软件进行数据分析、处理和解读。

常见的数据处理方法包括峰识别、峰面积计算和峰图解释。

10. 关闭气相色谱仪测试完成后，关闭气相色谱仪：- 关闭进样器，将残留样品清洗干净。

- 关闭检测器和色谱柱，注意避免损坏。

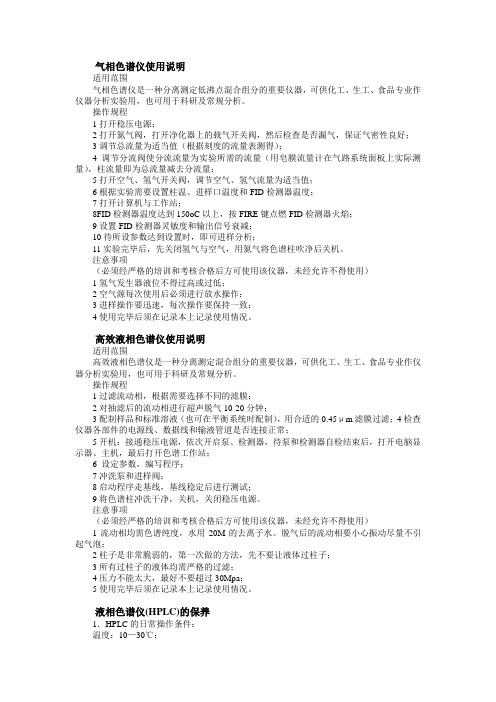

气相色谱仪使用说明适用范围气相色谱仪是一种分离测定低沸点混合组分的重要仪器，可供化工、生工、食品专业作仪器分析实验用，也可用于科研及常规分析。

操作规程1打开稳压电源；2打开氮气阀，打开净化器上的载气开关阀，然后检查是否漏气，保证气密性良好；3调节总流量为适当值（根据刻度的流量表测得）；4调节分流阀使分流流量为实验所需的流量（用皂膜流量计在气路系统面板上实际测量），柱流量即为总流量减去分流量；5打开空气、氢气开关阀，调节空气、氢气流量为适当值；6根据实验需要设置柱温、进样口温度和FID检测器温度；7打开计算机与工作站；8FID检测器温度达到150oC以上，按FIRE键点燃FID检测器火焰；9设置FID检测器灵敏度和输出信号衰减；10待所设参数达到设置时，即可进样分析；11实验完毕后，先关闭氢气与空气，用氮气将色谱柱吹净后关机。

注意事项（必须经严格的培训和考核合格后方可使用该仪器，未经允许不得使用）1氢气发生器液位不得过高或过低；2空气源每次使用后必须进行放水操作；3进样操作要迅速，每次操作要保持一致；4使用完毕后须在记录本上记录使用情况。

高效液相色谱仪使用说明适用范围高效液相色谱仪是一种分离测定混合组分的重要仪器，可供化工、生工、食品专业作仪器分析实验用，也可用于科研及常规分析。

操作规程1过滤流动相，根据需要选择不同的滤膜；2对抽滤后的流动相进行超声脱气10-20分钟；3配制样品和标准溶液（也可在平衡系统时配制），用合适的0.45μm滤膜过滤；4检查仪器各部件的电源线、数据线和输液管道是否连接正常；5开机：接通稳压电源，依次开启泵、检测器，待泵和检测器自检结束后，打开电脑显示器、主机，最后打开色谱工作站；6 设定参数，编写程序；7冲洗泵和进样阀；8启动程序走基线，基线稳定后进行测试；9将色谱柱冲洗干净，关机，关闭稳压电源。

注意事项（必须经严格的培训和考核合格后方可使用该仪器，未经允许不得使用）1流动相均需色谱纯度，水用20M的去离子水。

气相色谱仪的使用和维护操作程序气相色谱仪（GC）是一种常用的分析仪器，主要用于化学物质的分离和定量分析。

在使用和维护气相色谱仪时，需要遵循一定的操作程序，以确保仪器正常工作并获得准确的分析结果。

以下是气相色谱仪的使用和维护操作程序的详细说明。

使用操作程序：1.确保气源和电源接通，并检查仪器的工作状态指示灯是否正常。

2.打开气体阀门，调节进样器和检测器的气体流速，通常使用的气体为氢气、氦气或氮气，并通过流量计控制气体的流量。

3.将待分析的样品注入进样器中，确保注入量适中，避免过量导致柱塞出现堵塞现象。

4.打开进样器的温度控制装置，根据不同的样品性质和分析条件，设置合适的温度。

5.开始样品的分析运行，启动仪器并将柱箱温度调整到适当的区域，使样品能够通过柱子并进行分离。

6.监控气相色谱仪的输出信号，包括记录波形和检测峰的面积等重要参数。

根据需要，可以使用数据采集系统进行自动记录。

7.完成分析后，关闭仪器的电源和气源，清理并关闭进样器和检测器。

维护操作程序：1.定期校准气相色谱仪的流量计和温度控制器，以确保流量和温度的准确性。

2.定期更换进样器和检测器的柱子，根据不同的分析需求选择合适的柱子，并确保更换柱子时的操作正确无误。

3.定期清洁仪器的各个部件，包括进样器、柱子和检测器等。

可以使用适当的溶剂和棉签清洁，注重轻柔和细致的操作。

4.检查仪器的气路系统，包括气源、气路管道和阀门等，确保气体的流通畅通无阻，并及时修复或更换损坏的部件。

5.定期检查仪器的电源和电路系统，确保电源供应和信号传输的稳定性。

如有需要，可以请厂家或专业技术人员进行维修和检测。

6.定期校准和验证仪器的性能，包括分辨率、保留时间和灵敏度等重要参数，以确保仪器的准确性和可靠性。

7.维护好仪器的工作环境，确保仪器远离湿气和灰尘，保持适当的温度和相对湿度。

综上所述，准确的使用和维护操作程序是保证气相色谱仪正常工作和获得准确分析结果的关键。

用户应该严格按照操作程序进行操作，并定期进行维护和校准，以确保仪器的稳定性和可靠性。

气相色谱仪的操作气相色谱仪如何操作气相色谱仪是完成气相色谱分析的紧要工具，而要体现操作简单的特点，达到快速精准分析的目的，操必需具备良好的操作技能。

1、加热由于气相色谱仪的生产厂家和气相色谱仪是完成气相色谱分析的紧要工具，而要体现操作简单的特点，达到快速精准分析的目的，操必需具备良好的操作技能。

1、加热由于气相色谱仪的生产厂家和质量的不同，给定温度的方式也不相同。

对于用微机设数法或拨轮选择法给定温度，一般是直接设数或选择合适给定温度值加以升温。

而假如是接受旋钮定位法，则有技巧可言。

1.1过温定位法将温控旋钮调至低于操作温度约30℃处，给气相色谱仪升温。

当过温至约为操作温度时，搭配温度指示和加热指示灯，再渐渐将温控旋钮调至合适位置。

1.2分步递进定位法将温控旋钮朝升温方向转动一个角度，升温开始，指示灯亮；当温度基本稳定时，再同向转动温控旋钮，开始连续升温；如此递进调整，直至恒温在工作温度上。

2、调池平衡调池平衡，实际是调热导电桥平衡，使之有较为合适的输出。

讲调整技巧，其实是对具有池平衡、调零和记录调零等调整功能的气相色谱仪而言。

第一步、用池平衡或调零旋钮将记录仪指针调至合适位置；第二步、自衰减至16倍左右，察看记录仪指针移动情况；第三步、用记录调零旋钮将记录仪指针调回原处；第四步、退回衰减，察看记录仪指针移动情况；第五步、用调零或池平衡旋钮将记录仪指针调回原处。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

一、对色谱分析室的要求（1）分析室四周不得有强磁场，易燃及强腐蚀性气体。

（2）室内环境温度应在5～35度范围内，湿度小于等于85%（相对湿度），且室内应一、对色谱分析室的要求（1）分析室四周不得有强磁场，易燃及强腐蚀性气体。

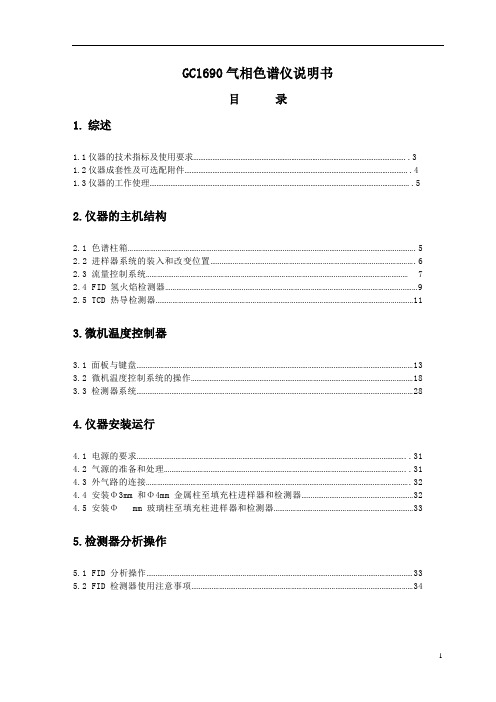

GC1690气相色谱仪说明书目录1.综述1.1仪器的技术指标及使用要求 (3)1.2仪器成套性及可选配附件 (4)1.3仪器的工作使理 (5)2.仪器的主机结构2.1色谱柱箱 (5)2.2进样器系统的装入和改变位置 (6)2.3流量控制系统 (7)2.4 FID氢火焰检测器 (9)2.5 TCD热导检测器 (11)3.微机温度控制器3.1面板与键盘 (13)3.2微机温度控制系统的操作 (18)3.3检测器系统 (28)4.仪器安装运行4.1电源的要求 (31)4.2气源的准备和处理 (31)4.3外气路的连接 (32)4.4安装Φ3mm和Φ4mm金属柱至填充柱进样器和检测器 (32)4.5安装Φ mm玻璃柱至填充柱进样器和检测器 (33)5.检测器分析操作5.1 FID分析操作 (33)5.2 FID检测器使用注意事项 (34)5.3 TCD检测器分析操作 (34)5.4 TCD检测器使用注意事项 (34)6.毛细管系统分析操作6.1毛细管流路介绍 (34)6.2尾吹接头与氢火焰检测器的连接 (35)6.3安装毛细管柱子至毛细管进样器和FID检测器 (36)6.4毛细管柱分析操作 (37)6.5毛细管系统的维护保养 (38)7.仪器的保养7.1 仪器的维护 (38)7.2氢火焰离子化检测器的清洗 (38)7.3进样器清洗 (38)附表一备件及附件清单 (39)附表一气体流量表 (39)产品执短标准的编号：制造计量器具许可证编号：1.概述非常感谢您们购买科晓仪器公司的GC1690气相色谱仪。

GC1690型气相色谱仪系微机化、高性能、低价格、全新设计的通用型气相色谱仪。

该仪器充分吸收当今国外同类产品的先进技术，集本企业十年色谱开发和制造的优秀成果。

使GC1690具有高稳定可靠、结构简洁合理、操作方便、外型美观、安装空间小、扩展能力强等优点。

GC1690型气相色谱仪主要特点如下：1）微机控制，控制精度高（优于土0.1℃），柱箱具有五阶程序升温．2）键盘设定各种控制和使用参数（包括检测器操作参数），机内具有自诊断断电保护、文件存储及调用、极限温度设定，死机断电保护等功能。

气相色谱仪GC1690J确认方案文件编号：气相色谱仪GC1690J确认方案目录1.确认目的 (1)2.确认范围 (1)3.确认工作小组及职责 (1)4.仪器描述 (2)5.确认前准备 (2)6.确认内容 (3)7.确认过程中的偏差处理 (6)8.再确认周期 (6)9.确认结果评定与结论 (7)1.确认目的：按照GMP的要求，对该仪器进行设计确认、安装确认、运行确认、性能确认，以确定目前的实验室环境能否满足该仪器的正常操作和使用，仪器是否有具有良好的检测性能，能否满足可接受标准和日常分析测试工作的需要。

2.确认范围：本确认方案适用于对紫外分光光度计UV-2450的确认。

3.确认小组及职责3.1 确认小组3.2 确认职责4.仪器描述岛津紫外分光光度计UV-2450，具有高水平的超低杂散光，并采用通用型的软件UVProbe，包含光谱测定、光度测定、动力学测定和报告处理四大模块，可以实现从基本的测定到研究解析。

技术参数：测定波长范围为190nm～900nm；谱带宽度为0.1～5nm；分辨率为0.1nm；杂散光在0.015%以下。

5.确认前准备5.1 文件资料的确认下列文件资料是否齐全，是否符合GMP要求5.2售后服务5.3关键性仪表及消耗性备品备件：见附件6．确认内容6.1安装确认检查人日期6.1.2安装确认结论及批准所有物品与检查清单相符，实验室电、气设计安装合理，实验室环境良好符合仪器安装要求。

气、电及管路连接符合供货方的要求。

仪器安装符合要求。

批准人：日期：6.2 运行确认测试人日期运行确认结论及批准：经灵敏度及稳定性测试，仪器运行达到设计要求。

批准人：日期：6.3性能确认6.3.1 系统适用性试验：a.色谱柱的理论板数（n），在选定的色谱条件下，注入二氯甲烷对照溶液，记录色谱图，量出供试品或内标物质峰的保留时间tR 和半峰宽Wh/2，按n=5.54(tR /Wh/2)2计算出理论板数，理论板数不低于1000。

气相色谱仪使用方法及实验操作步骤液相色谱仪、气相色谱仪、原子吸收分光光度计、红外光谱仪、核磁共振、原子发射光谱等分析仪器气相色谱仪使用方法及实验操作步骤：A、打开氮气、氢气、空气发生器的电源开关(或氮气钢瓶总阀)，调整输出压力稳定在0.4Mpa左右（气体发生器一般在出厂时已调整好，不用再调整）。

B、打开色谱仪气体净化器的氮气开关转到“开”的位置。

注意观察色谱仪载气B的柱前压上升并稳定大约5分钟后，打开色谱仪的电源开关。

C、设置各工作部温度。

TVOC分析的条件设置：(a)柱箱：柱箱初始温度50℃、初始时间10min、升温速率5℃/min、终止温度250℃、终止时间10min; (b)进样器和检测器：都是250℃。

脂肪酸分析时的色谱条件：(a)柱箱：柱箱初始温度140℃、初始时间5min、升温速率4℃/min、终止温度240℃、终止时间15min; (b)进样器温度是260℃，检测器温度是280℃。

D、点火：待检测器（按“显示、换档、检测器”可查看检测器温度）温度升到150℃以上后，打开净化器上的氢气、空气开关阀到“开”的位置。

观察色谱仪上的氢气和空气压力表分别稳定在0.1Mpa 和0.15Mpa左右。

按住点火开关（每次点火时间不能超过6~8秒钟）点火。

同时用明亮的金属片靠近检测器出口，当火点着时在金属片上会看到有明显的水汽。

如果在6~8秒时间内氢气没有被点燃，要松开点火开关，再重新点火。

在点火操作的过程中，如果发现检测器出口内白色的聚四氟帽中有水凝结，可旋下检测器收集极帽，把水清理掉。

在色谱工作站上判断氢火焰是否点燃的方法：观察基线在氢火焰点着后的电压值应高于点火之前。

E、打开电脑及工作站（通道一分析脂肪酸，通道二分析碘），打开一个方法文件：脂肪酸分析方法或碘分析方法。

显示屏左下方应有蓝字显示当前的电压值和时间。

接着可以转动色谱仪放大器面板上点火按钮上边的“粗调”旋钮，检查信号是否为通路(转动“粗调”旋钮时，基线应随着变化)。

嘉兴中一检测有限公司GC1690气相色谱仪操作规程ZSⅣ38—2007编制人：审核人：批准人：日期：控制状态：分发号：持有人：2007年4月10日发布2007年4月11日实施GC1690气相色谱仪的操作规程1 项目名称GC1690项目色谱仪的操作规程（FID）2 适用范围该仪器可适用于环境保护等有关部门，是实验室常用分析仪器之一，检测中心主要用于环境中的非甲烷总烃等物质的定量分析。

3 编制依据GC1690气相色谱仪的使用说明书。

4 仪器工作环境4.1仪器工作环境：4.1.1 温度：10～35%4.1.2 相对湿度：≤80%4.1.3 周围空气中无腐蚀性气体及易燃易爆气体。

4.1.4 无强烈外磁场干扰及机械震动，高灵敏度操作时，防止强烈空气对流。

4.1.5 仪器必须安放在平稳牢固的工作台上，工作台的面积、布局合理，房间内利于空气循环，工作台与墙壁留出40~50cm距离，保证操作方面。

4.1.6 气相色谱仪需稳定的单向交流电源，电源接地良好。

4.1.7 电压：220∨±10%。

4.1.8 频率：50Hz±1%4.1.9 功率：2500w4.2 气源要求4.2.1 高压气瓶必须按照有关的规定储存及使用。

4.2.2 气瓶应牢固地固定在不可移动的支架或墙上。

4.2.3 只在直立状态储存及移动气瓶，不要带着减压阀搬运。

4.2.4 气瓶储存在远离热源、明火前通风良好地方。

4.2.5气瓶减压阀不得混用。

4.2.6气瓶的气体不能用尽，必须留有不小于0.5MPa的余压。

4.2.7 高压气瓶的气体不得直接取用。

4.2.8 停止用气时，先关高压，放掉低压气体后，拧松低压阀杆。

4.2.9 气瓶储放温度不得高于50℃。

5 仪器的主要技术指标及规格5.1 温度控制：室温7℃-40℃5.2 控温对象：柱箱,检测器,热导池,进样器,辅助器5.3 程升阶数：五阶5.4 程升速率：0.1℃-40℃/min5.5 恒温时间：0-655min5.6 敏感度：Mt≤5×10-11g/s5.7 最佳测试结果：Mt≤1×10-11g/s5.8 噪声：≤5×10-14V5.9 漂移：≤6×10-13V/h5.10线性范围：≥1066 仪器的使用6.1 打开氮气瓶气阀，调节氮气分压为0.5Mpa，调节色谱仪上稳流阀旋钮注：本实验室条件稳定，一般各路气体流量固定，不须每次调。
