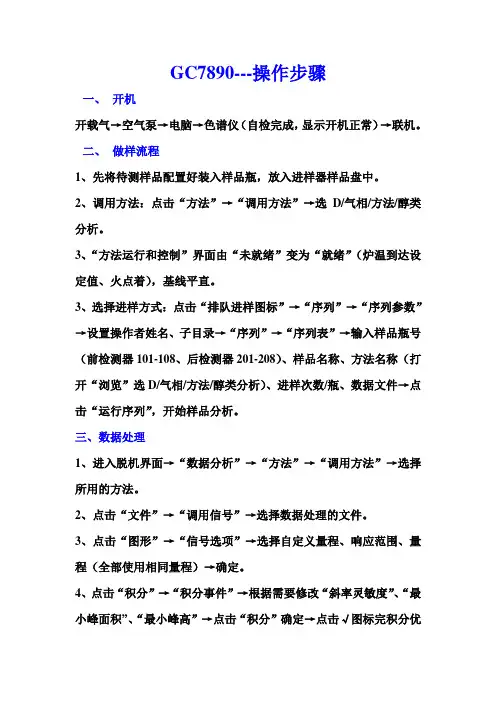

GC7890---操作步骤一、开机开载气→空气泵→电脑→色谱仪（自检完成，显示开机正常）→联机。
二、做样流程1、先将待测样品配置好装入样品瓶，放入进样器样品盘中。
2、调用方法：点击“方法”→“调用方法”→选D/气相/方法/醇类分析。
3、“方法运行和控制”界面由“未就绪”变为“就绪”（炉温到达设定值、火点着），基线平直。
3、选择进样方式：点击“排队进样图标”→“序列”→“序列参数”→设置操作者姓名、子目录→“序列”→“序列表”→输入样品瓶号（前检测器101-108、后检测器201-208）、样品名称、方法名称（打开“浏览”选D/气相/方法/醇类分析）、进样次数/瓶、数据文件→点击“运行序列”，开始样品分析。
三、数据处理1、进入脱机界面→“数据分析”→“方法”→“调用方法”→选择所用的方法。
2、点击“文件”→“调用信号”→选择数据处理的文件。
3、点击“图形”→“信号选项”→选择自定义量程、响应范围、量程（全部使用相同量程）→确定。
4、点击“积分”→“积分事件”→根据需要修改“斜率灵敏度”、“最小峰面积”、“最小峰高”→点击“积分”确定→点击√图标完积分优化。
5、点击“方法”→“调用方法”→选择所要用的方法（例如正丁醇的曲线）。
6、点击“报告”→“预览报告”→选择所用的方法（例如为外标法）→点击“放大镜图标”预览结果。
四、关机“方法”→“调用方法”→选择关机方法→等待柱温降到500C以下→先关工作站→关色谱→关电脑→关空气（同时排水）→关载气。
注意事项：开载气时，总阀一定要开至最大（因为是针形阀）氢气压力设置为0.3—0.4Mpam，氮气、氦气压力设置为0.5—0.6Mpa,气瓶压力小于1Mpa时需更换气瓶。

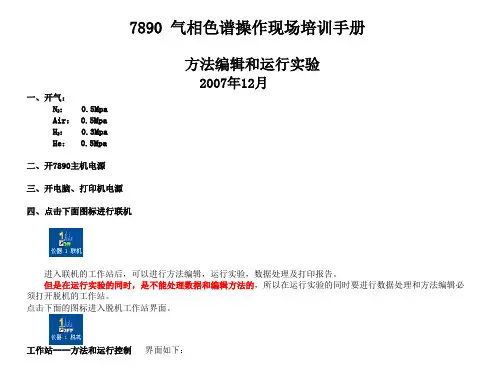

7890 气相色谱操作现场培训手册方法编辑和运行实验2007年12月一、开气：N2： 0.5MpaAir：0.5MpaH2： 0.3MpaHe：0.5Mpa二、开7890主机电源三、开电脑、打印机电源四、点击下面图标进行联机进入联机的工作站后，可以进行方法编辑，运行实验，数据处理及打印报告。
但是在运行实验的同时，是不能处理数据和编辑方法的，所以在运行实验的同时要进行数据处理和方法编辑必须打开脱机的工作站。
点击下面的图标进入脱机工作站界面。
工作站----方法和运行控制界面如下：正在使用的方法名称正在使用的序列表名称如果是改动了柱子的连接方式、自动进样器的位置，或者不清楚前面的人是否做了硬件的改动，则选择下面菜单进行GC的配置。
如果没有任何改动，则跳过该步骤，进入到第七页的五、方法编辑。
点击连接界面，点击下面的获得GC配置按钮。
完成后点击配置界面，进入下面图示。
点击色谱柱界面，正确配置色谱柱的进样口和检测器的位置。
（下拉式菜单选择）如果要更换柱子，点击该行前面的小方框，选择柱子。
点击确定退出。
五、方法编辑1、如果是要建立新方法，则选择下面的菜单，也可以调用原来编辑好的方法，但是必须配置一致，否则不可用。
当看到方法名称变为DEF_GC.M后选择下面菜单进行方法编辑。
2、一个完整的方法包括四个部分，这里只需要编辑三个部分，所以数据处理部分不选择。
点击确定。
第一部分：方法注释。
可以输入对该方法的描述，包括编辑人、日期、用途等等。
也可不输入任何信息。
点击确定。
3、第二部分：仪器/采集在图中选择是手动还是自动进样。
手动进样需要确定前后位置，自动进样不需要确定，仪器自己知道进样器的位置。
点击确定，进入仪器参数设定界面。
仪器参数设定界面上面的图标依次为：自动进样器设定、阀的设定、进样口设定、柱子设定、炉温设定、检测器设定、辅助温度设定、时间表设定、信号设定、配置、反吹设定、计数器设定。
自动进样器设定：可以根据需要选择洗针的溶剂和次数，以及洗针的体积。
GC7890气象色谱仪原理：气象色谱分析中根据不同组份在气象色谱固定相上分配系数（吸附能力的不同），使样品组分不断的吸附和脱附。
吸附能力弱的样品分离速度快，先被载体带出，吸附能力强的样品组分在固定相中停滞的时间长，后被载气带出。
从而使样品组分以不同的时间流出色谱柱到达检测器，实现样品各组分分离，根据各组分物质性质的不同，检测器将样品组分转化为电信号，实现样品含量的分析。
组成：进样口检测器柱箱气路控制系统微机控制系统操作步骤：1、检查电路和气路是否正常。
2、开启氮气钢瓶，压力表压为0.4mpa，打开机箱电源同时把电脑工作站打开。
3、设定柱箱、进样口、检测器温度。
同时设定程序升温。
4、待温度都升到后，打开空气、氢气钢瓶，空气压力表压为0.25mpa、氢气压力表压为0.2mpa。
5、点火，看见基线突然跃起证明点火成功。
基线跑稳后可进样。
6、由于液体进样时用注射器刺破胶垫注入有较高温度的气化室，针头内液体会因受热膨胀挤入气化室中，故每次进样操作应该一致，用同样方法和速度进样。
以保证进样和准确和重现性。
7、工作站操作，选择进入“在线色谱工作站”打开通道1、2，对试验信息、方法进行编辑。
输入实验信息，包括实验标题、实验人及试验单位。
数据采集，查看基线，零点校正。
8、待样品全分析完，可进行关机操作。
先把空气和氢气关掉。
9、把柱箱、进样口、检测器温度设定室温，等到温度都降下来后可关机。
10、关上氮气，关闭机箱电源，关电脑。
抽下电源插座，切断总电源。
注意事项：1、仪器工作时，高热空气会从仪器后部的柱箱排气口排出，请勿在排气口周围放置可燃物品。
2、仪器工作时，进样器、检测器和顶部盖板均处于较高的温度，请勿触摸，否则有烫伤危险。
3、仪器上方不可放置、悬挂任何其它物品、搁板等。
若有阻挡物，会影响仪器顶部的散热，妨碍仪器的正常使用。
4、保持卫生干净，整洁。
仪器的保养：1、严格按照操作规程进行工作，严禁油污，有机物及其它物质进入检测器及管道，避免造成管道堵塞或仪器性能恶化。

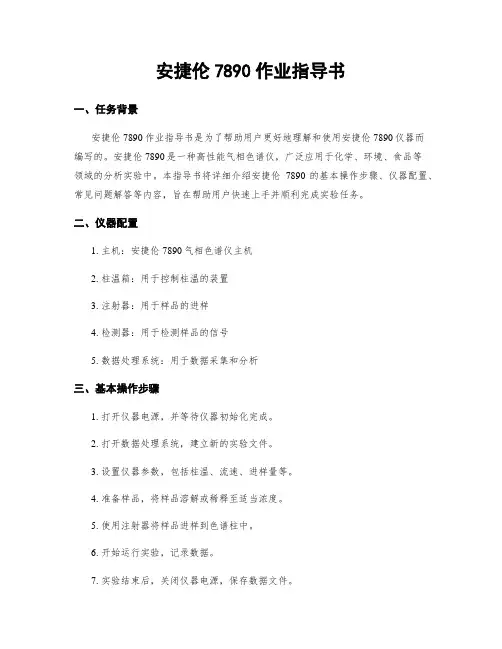

安捷伦7890作业指导书一、任务背景安捷伦7890作业指导书是为了帮助用户更好地理解和使用安捷伦7890仪器而编写的。
安捷伦7890是一种高性能气相色谱仪，广泛应用于化学、环境、食品等领域的分析实验中。
本指导书将详细介绍安捷伦7890的基本操作步骤、仪器配置、常见问题解答等内容，旨在帮助用户快速上手并顺利完成实验任务。
二、仪器配置1. 主机：安捷伦7890气相色谱仪主机2. 柱温箱：用于控制柱温的装置3. 注射器：用于样品的进样4. 检测器：用于检测样品的信号5. 数据处理系统：用于数据采集和分析三、基本操作步骤1. 打开仪器电源，并等待仪器初始化完成。
2. 打开数据处理系统，建立新的实验文件。
3. 设置仪器参数，包括柱温、流速、进样量等。
4. 准备样品，将样品溶解或稀释至适当浓度。
5. 使用注射器将样品进样到色谱柱中。
6. 开始运行实验，记录数据。
7. 实验结束后，关闭仪器电源，保存数据文件。
四、常见问题解答1. 仪器无法启动：请检查电源连接是否正常，是否有足够的电力供应。
2. 数据处理系统无法连接：请检查数据线连接是否松动，是否有足够的存储空间。
3. 柱温不稳定：请检查柱温箱是否设置正确，是否需要更换新的柱温控制装置。
4. 检测器信号异常：请检查检测器是否清洁，是否需要更换新的检测器。
5. 数据处理系统崩溃：请尝试重新启动数据处理系统，或者联系技术支持人员进行故障排查。
五、实验注意事项1. 操作前请仔细阅读仪器操作手册，并按照要求进行操作。
2. 使用前请检查仪器是否正常工作，如有异常请及时联系技术支持人员。
3. 操作过程中请注意安全，避免发生意外事故。
4. 操作完毕后，请及时关闭仪器电源，保持实验室整洁。
六、实验结果分析根据实验数据，可以进行各种数据处理和分析，例如峰面积计算、峰高计算、峰分离度评估等。
通过对实验结果的分析，可以得出相应的结论，并为后续实验提供参考。
七、总结安捷伦7890作业指导书详细介绍了安捷伦7890气相色谱仪的基本操作步骤、仪器配置、常见问题解答等内容。

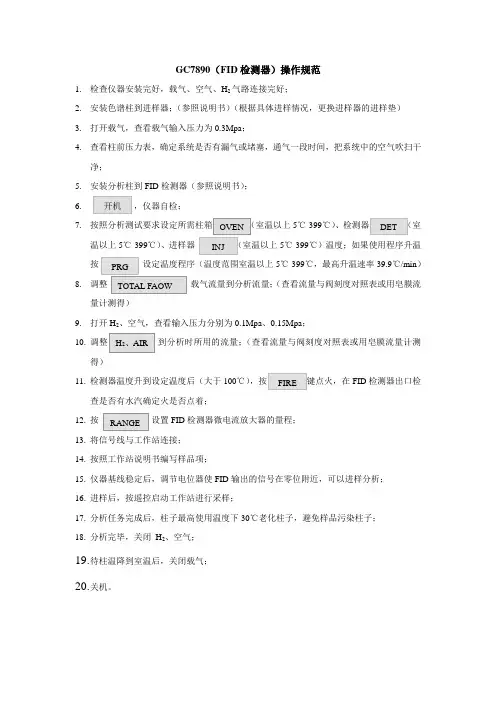

GC7890（FID 检测器）操作规范
1. 检查仪器安装完好，载气、空气、H 2气路连接完好；
2. 安装色谱柱到进样器；（参照说明书）（根据具体进样情况，更换进样器的进样垫）
3. 打开载气，查看载气输入压力为0.3Mpa ；
4. 查看柱前压力表，确定系统是否有漏气或堵塞，通气一段时间，把系统中的空气吹扫干净；
5. 安装分析柱到FID 检测器（参照说明书）；
6.
，仪器自检；
7.
5
℃-399
℃）温以上5℃-399℃）、进样器5℃-399℃）温度；如果使用程序升温按5℃-399℃，最高升温速率39.9℃/min ）
8. 载气流量到分析流量；（查看流量与阀刻度对照表或用皂膜流量计测得）
9. 打开H 2、空气，查看输入压力分别为0.1Mpa 、0.15Mpa ；
10. 到分析时所用的流量；（查看流量与阀刻度对照表或用皂膜流量计测得）
11. 检测器温度升到设定温度后（大于100℃）FID 检测器出口检查是否有水汽确定火是否点着；
12. 按 设置FID 检测器微电流放大器的量程；
13. 将信号线与工作站连接；
14. 按照工作站说明书编写样品项；
15. 仪器基线稳定后，调节电位器使FID 输出的信号在零位附近，可以进样分析；
16. 进样后，按遥控启动工作站进行采样；
17. 分析任务完成后，柱子最高使用温度下30℃老化柱子，避免样品污染柱子；
18. 分析完毕，关闭 H 2、空气；
19. 待柱温降到室温后，关闭载气；
20. 关机。

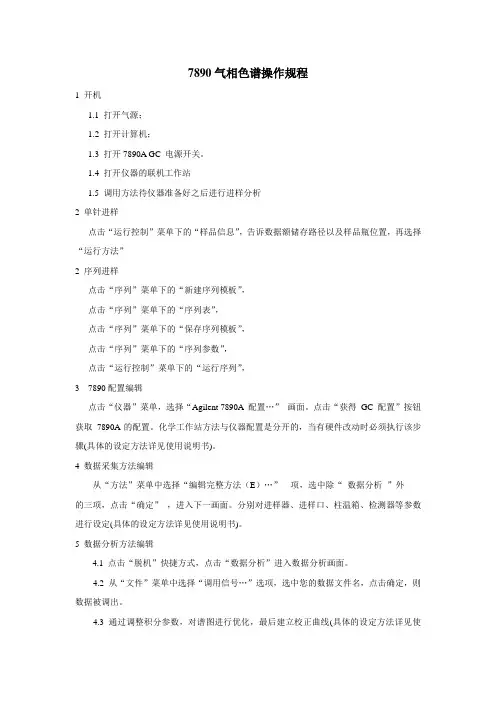

7890气相色谱操作规程1 开机1.1 打开气源；1.2 打开计算机；1.3 打开7890A GC 电源开关。
1.4 打开仪器的联机工作站1.5 调用方法待仪器准备好之后进行进样分析2 单针进样点击“运行控制”菜单下的“样品信息”，告诉数据额储存路径以及样品瓶位置，再选择“运行方法”2 序列进样点击“序列”菜单下的“新建序列模板”，点击“序列”菜单下的“序列表”，点击“序列”菜单下的“保存序列模板”，点击“序列”菜单下的“序列参数”，点击“运行控制”菜单下的“运行序列”，3 7890配置编辑点击“仪器”菜单，选择“Agilent 7890A配置…”画面。
点击“获得GC 配置”按钮获取7890A的配置。
化学工作站方法与仪器配置是分开的，当有硬件改动时必须执行该步骤(具体的设定方法详见使用说明书)。
4 数据采集方法编辑从“方法”菜单中选择“编辑完整方法（E）…”项，选中除“数据分析”外的三项，点击“确定”，进入下一画面。
分别对进样器、进样口、柱温箱、检测器等参数进行设定(具体的设定方法详见使用说明书)。
5 数据分析方法编辑4.1 点击“脱机”快捷方式，点击“数据分析”进入数据分析画面。
4.2 从“文件”菜单中选择“调用信号…”选项，选中您的数据文件名，点击确定，则数据被调出。
4.3 通过调整积分参数，对谱图进行优化，最后建立校正曲线(具体的设定方法详见使用说明书)。
4.4 设定报告格式并打印报告(具体的设定方法详见使用说明书)。
6 关机5.1实验结束后，调出提前编好的关机方法, 此方法内容包括同时关闭FID/NPD/FPD/μECD/TCD 检测器，降温各热源（柱温，进样口温度，检测器温度）, 关闭FID/NPD/FPD 气体（H2，Air）。
5.2待各处温度降下来后（低于50℃），退出化学工作站，退出Windows 所有的应用程序，关7890电源。
5.3关闭PC；5.4最后关载气。
7 注意事项6.1柱老化时，勿将柱端接到检测器上，防止污染检测器；6.2柱老化时，请在室温下通适量载气后，再老化，以防损坏柱子;6.3 使用氢气做燃气时，一定要检验是否泄漏，等不用检测器是必须将其关闭；6.4 关机时一定要注意系统的温度降到50℃以下是再关闭仪器的电源；6.5 长时间不用时切忌将色谱柱、进样口出口以及检测器进口用死堵将其堵死，以防空气进入管路。

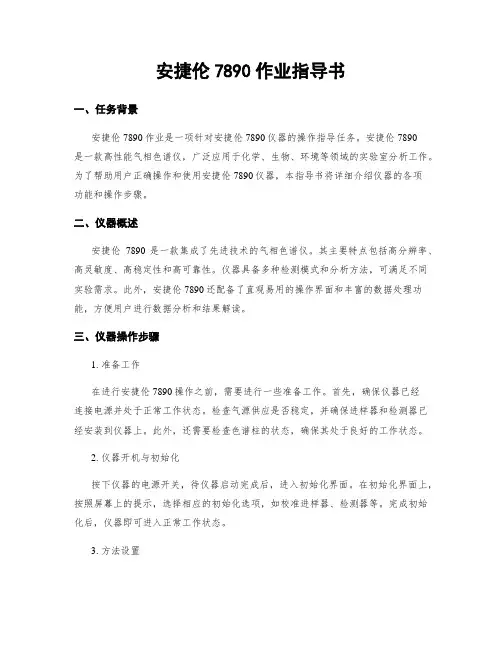

安捷伦7890作业指导书一、任务背景安捷伦7890作业是一项针对安捷伦7890仪器的操作指导任务。
安捷伦7890是一款高性能气相色谱仪，广泛应用于化学、生物、环境等领域的实验室分析工作。
为了帮助用户正确操作和使用安捷伦7890仪器，本指导书将详细介绍仪器的各项功能和操作步骤。
二、仪器概述安捷伦7890是一款集成了先进技术的气相色谱仪。
其主要特点包括高分辨率、高灵敏度、高稳定性和高可靠性。
仪器具备多种检测模式和分析方法，可满足不同实验需求。
此外，安捷伦7890还配备了直观易用的操作界面和丰富的数据处理功能，方便用户进行数据分析和结果解读。
三、仪器操作步骤1. 准备工作在进行安捷伦7890操作之前，需要进行一些准备工作。
首先，确保仪器已经连接电源并处于正常工作状态。
检查气源供应是否稳定，并确保进样器和检测器已经安装到仪器上。
此外，还需要检查色谱柱的状态，确保其处于良好的工作状态。
2. 仪器开机与初始化按下仪器的电源开关，待仪器启动完成后，进入初始化界面。
在初始化界面上，按照屏幕上的提示，选择相应的初始化选项，如校准进样器、检测器等。
完成初始化后，仪器即可进入正常工作状态。
3. 方法设置在仪器主界面上，选择方法设置选项。
根据实验需求，选择相应的分析方法，并进行参数设置。
包括进样方式、进样量、温度程序、检测器类型等。
根据样品的特性和分析目的，进行适当的调整和优化。
4. 样品进样将待分析的样品制备好，并注入进样器中。
根据方法设置中的进样方式，选择适当的进样模式。
可以是液态进样、气态进样或固态进样。
设置好进样量后，点击开始进样按钮，样品即可进入色谱柱进行分离。
5. 数据采集与处理仪器将自动进行数据采集，并将数据显示在屏幕上。
根据需要，可以进行数据处理和分析。
仪器提供了多种数据处理方法，如峰识别、峰面积计算、峰分离等。
通过这些功能，可以对样品进行定性和定量分析。
6. 结果解读与报告生成根据数据采集和处理的结果，进行结果解读和分析。

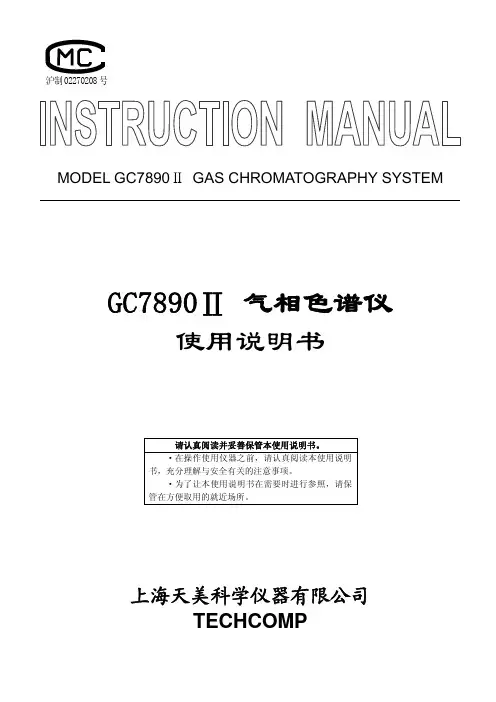

沪制02270208号MODEL GC7890ⅡGAS CHROMATOGRAPHY SYSTEMGC7890Ⅱ 气相色谱仪使用说明书请认真阅读并妥善保管本使用说明书。
·在操作使用仪器之前，请认真阅读本使用说明书，充分理解与安全有关的注意事项。
·为了让本使用说明书在需要时进行参照，请保管在方便取用的就近场所。
上海天美科学仪器有限公司TECHCOMP前言首先十分感谢您购买并使用本公司生产制造的GC7890II气相色谱仪。
本说明书对GC7890II气相色谱仪的操作和使用方法进行了介绍，请用户在操作使用仪器之前仔细阅读并充分理解，正确地操作使用仪器。
本产品在生产制造过程中所使用的材料均符合环境保护标准，但是在使用过程中涉及到的某些气体、样品，以及在报废或维修过程中产生废弃物的处理，如果处置不当可能造成人体伤害或环境污染。
请用户参照本说明书的有关介绍并遵守当地有关的法律及法规，正确地使用、保管、处理可能造成人体伤害或环境污染的气体、样品等物品。
本说明书的版本号为V3.12。
本说明书及控制软件的著作权和解释权属于上海天美科学仪器有限公司，禁止私自将本说明书的一部分或全部复印、出版。
本说明书及控制软件内容中提到的所有商标及产品名称，其版权均为该合法注册公司所有。
本说明书、产品、以及操作软件等，由于更新、改进等方面的原因，可能在未经通知的情况下进行修改。
请认真阅读并妥善保管本使用说明书。
·在操作使用仪器之前，请认真阅读本使用说明书，充分理解与安全有关的注意事项。
·为了让本使用说明书在需要时进行参照，请保管在方便取用的就近场所。
目录安全注意事项 ------------------------------------------------------------------------------------------------------------- 3第一章安装准备 ------------------------------------------------------------------------------------------------------- 4 1.1 安装条件的准备 ----------------------------------------------------------------------------------------------------- 4 1.2 电器条件细则 -------------------------------------------------------------------------------------------------------- 5 1.3 接地 -------------------------------------------------------------------------------------------------------------------- 7第二章气路连接 ------------------------------------------------------------------------------------------------------ 9 2.1 气体净化器的介绍 ------------------------------------------------------------------------------------------------ 9 2.2 气路管道的连接方法 --------------------------------------------------------------------------------------------- 9 2.3气路连接示意图 --------------------------------------------------------------------------------------------------- 11第三章仪器概述与主要指标 -------------------------------------------------------------------------------------- 12 3.1 气相色谱原理简介 ------------------------------------------------------------------------------------------------ 12 3.1 仪器概述 ------------------------------------------------------------------------------------------------------------ 12 3.3 温控指标 ------------------------------------------------------------------------------------------------------------ 13 3.4 检测器技术指标 --------------------------------------------------------------------------------------------------- 13第四章色谱柱的安装 ----------------------------------------------------------------------------------------------- 15 4.1 安装填充色谱柱 --------------------------------------------------------------------------------------------------- 15 4.2 安装毛细管色谱柱 ------------------------------------------------------------------------------------------------ 18第五章进样器 -------------------------------------------------------------------------------------------------------- 27 5.1 进样器概述 --------------------------------------------------------------------------------------------------------- 27 5.2 填充柱进样器 ------------------------------------------------------------------------------------------------------ 28 5.3 气体进样器 --------------------------------------------------------------------------------------------------------- 29 5.4 毛细管柱分流进样附件与不分流进样附件 ------------------------------------------------------------------ 30 5.5 毛细管柱分流/不分流进样器 ----------------------------------------------------------------------------------- 31 5.6 毛细管柱进样器的流量设置 ------------------------------------------------------------------------------------ 33第六章气路控制系统 ---------------------------------------------------------------------------------------------- 35 6.1 气路控制系统概述 ------------------------------------------------------------------------------------------------ 35 6.2 气路系统面板 -------------------------------------------------------------------------------------------------------36 6.3 填充柱进样器、分流进样器、FID、ECD、FPD气路系统 --------------------------------------------------37第七章微机控制部分 ----------------------------------------------------------------------------------------------- 38 7.1微机控制部分概述 ------------------------------------------------------------------------------------------------- 38 7.2微机控制部分面板 ------------------------------------------------------------------------------------------------- 39 7.3微机控制部分面板的键盘功能 ---------------------------------------------------------------------------------- 39 7.4柱箱温度的设置 ---------------------------------------------------------------------------------------------------- 41 7.5 进样器温度的设置 ------------------------------------------------------------------------------------------------ 447.6 检测器温度的设置 ------------------------------------------------------------------------------------------------ 44 7.7 分流/不分流时间程序的设置 ----------------------------------------------------------------------------------- 44 7.8 秒表功能 ------------------------------------------------------------------------------------------------------------ 45 7.9 流量计算功能 ------------------------------------------------------------------------------------------------------ 46 7.10 检测器量程设置 -------------------------------------------------------------------------------------------------- 46 7.11 检测器的调零设置 ----------------------------------------------------------------------------------------------- 47 7.12 ECD检测器的工作参数 ----------------------------------------------------------------------------------------- 47 7.13 仪器运行自检报错 ----------------------------------------------------------------------------------------- 47第八章检测器 -------------------------------------------------------------------------------------------------------- 49 8.1 检测器概述 --------------------------------------------------------------------------------------------------------- 49 8.2 氢火焰离子化检测器（FID）--------------------------------------------------------------------------------------- 49 8.3 电子捕获检测器（ECD）-------------------------------------------------------------------------------------------- 53 8.4 火焰光度检测器（FPD）------------------------------------------------------------------------------------------- 59第九章仪器的保养 ------------------------------------------------------------------------------------------------- 63 9.1 清洗与老化 -------------------------------------------------------------------------------------------------------- 63 9.2 故障排除 ----------------------------------------------------------------------------------------------------------- 64安全注意事项▲氢气使用的安全注意事项使用氢气时，需特别小心。

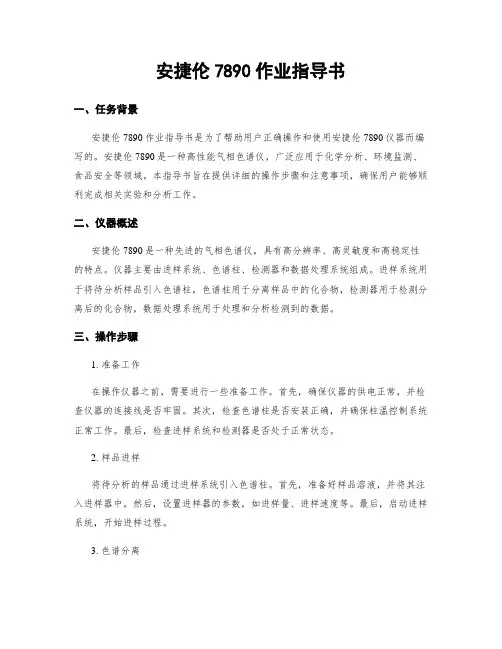

安捷伦7890作业指导书一、任务背景安捷伦7890作业指导书是为了帮助用户正确操作和使用安捷伦7890仪器而编写的。
安捷伦7890是一种高性能气相色谱仪，广泛应用于化学分析、环境监测、食品安全等领域。
本指导书旨在提供详细的操作步骤和注意事项，确保用户能够顺利完成相关实验和分析工作。
二、仪器概述安捷伦7890是一种先进的气相色谱仪，具有高分辨率、高灵敏度和高稳定性的特点。
仪器主要由进样系统、色谱柱、检测器和数据处理系统组成。
进样系统用于将待分析样品引入色谱柱，色谱柱用于分离样品中的化合物，检测器用于检测分离后的化合物，数据处理系统用于处理和分析检测到的数据。
三、操作步骤1. 准备工作在操作仪器之前，需要进行一些准备工作。
首先，确保仪器的供电正常，并检查仪器的连接线是否牢固。
其次，检查色谱柱是否安装正确，并确保柱温控制系统正常工作。
最后，检查进样系统和检测器是否处于正常状态。
2. 样品进样将待分析的样品通过进样系统引入色谱柱。
首先，准备好样品溶液，并将其注入进样器中。
然后，设置进样器的参数，如进样量、进样速度等。
最后，启动进样系统，开始进样过程。
3. 色谱分离在样品进样后，色谱柱开始对样品中的化合物进行分离。
设置色谱柱的温度程序，以控制分离效果。
同时，设置色谱柱的流速，以控制分离时间。
在分离过程中，可以通过监测检测器的信号来确定分离的进展情况。
4. 数据检测和处理在分离完成后，使用检测器对分离后的化合物进行检测。
根据检测器的类型，可以选择合适的检测方法和参数。
检测完成后，将检测到的数据导入数据处理系统，进行数据分析和处理。
可以使用各种统计方法和图表来展示和解释数据。
四、注意事项1. 操作前应仔细阅读仪器的操作手册，并按照要求进行操作。
2. 在进行样品进样时，应注意进样量的准确性，避免过量或不足。
3. 在进行色谱分离时，应注意色谱柱的温度控制，避免温度过高或过低。
4. 在进行数据检测和处理时，应注意选择合适的检测方法和参数，以确保数据的准确性和可靠性。

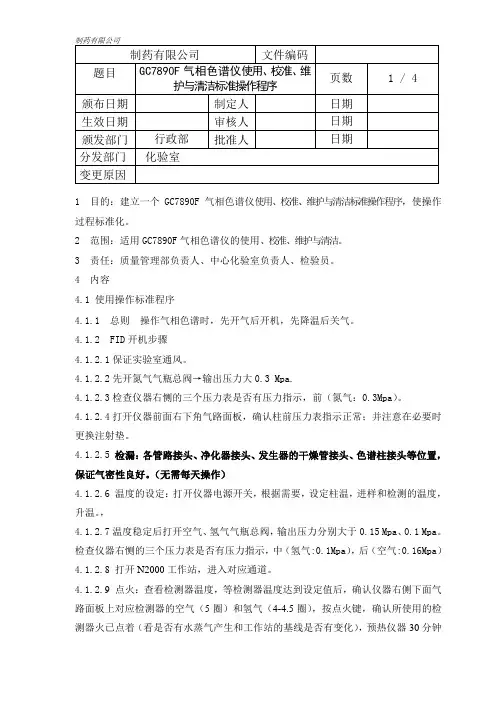

制药有限公司文件编码题目GC7890F气相色谱仪使用、校准、维页数 1 / 4护与清洁标准操作程序颁布日期制定人日期生效日期审核人日期颁发部门行政部批准人日期分发部门化验室变更原因1 目的：建立一个GC7890F气相色谱仪使用、校准、维护与清洁标准操作程序，使操作过程标准化。
2 范围：适用GC7890F气相色谱仪的使用、校准、维护与清洁。
3 责任：质量管理部负责人、中心化验室负责人、检验员。
4 内容4.1 使用操作标准程序4.1.1 总则操作气相色谱时，先开气后开机，先降温后关气。
4.1.2FID开机步骤4.1.2.1保证实验室通风。
4.1.2.2先开氮气气瓶总阀→输出压力大0.3 Mpa.4.1.2.3检查仪器右恻的三个压力表是否有压力指示，前（氮气：0.3Mpa）。
4.1.2.4打开仪器前面右下角气路面板，确认柱前压力表指示正常；并注意在必要时更换注射垫。
4.1.2.5 检漏：各管路接头、净化器接头、发生器的干燥管接头、色谱柱接头等位置，保证气密性良好。
（无需每天操作）4.1.2.6 温度的设定：打开仪器电源开关，根据需要，设定柱温，进样和检测的温度，升温。
，4.1.2.7温度稳定后打开空气、氢气气瓶总阀，输出压力分别大于0.15 Mpa、0.1 Mpa。
检查仪器右恻的三个压力表是否有压力指示，中（氢气:0.1Mpa），后（空气:0.16Mpa）4.1.2.8 打开N2000工作站，进入对应通道。
4.1.2.9 点火：查看检测器温度，等检测器温度达到设定值后，确认仪器右侧下面气路面板上对应检测器的空气（5圈）和氢气（4-4.5圈），按点火键，确认所使用的检测器火已点着（看是否有水蒸气产生和工作站的基线是否有变化），预热仪器30分钟左右，等基线水平。
4.1.2.10 量程设定：FID检测器量程分别为7、8、9、10四档，根据实际情况设定对应检测器的量程（常为9和10）4.1.2.11 标样的测定：等基线水平，确认对应通道的电压值在0到30毫伏内，进标样，做出工作曲线并验证可靠性。
GC-7890气相色谱仪操作规程一．开机1.通气：打开氮气瓶阀、氢气发生器、空气泵电源。
氮气钢瓶连接仪器的压力表压力应在0.5以上。
2.打开GC-7890电源，开机自检，约1-2分钟后打开工作站。
二．方法1.调用已有方法，或编辑完整方法。
2.注意进样口加热器打勾，设置温度，如分流选择好分流比。
3.色谱柱：保证连接正确。
设置流速压力（不能保证条件正确不要设定！）4.柱箱：设置温度程序，注意色谱柱的使用温度范围，不要超过正常范围。
三．关机可编辑关机方法。
1.进样口加热关闭2.柱温50℃，3.检测器全关，氮气尾吹保留。
待进样口，检测器，色谱柱温度均降低后，可关闭主机电源。
关气。
注意事项1.实验室温度应保持在18-22℃。
不要尝试改变空调温度设置！2.每日实验结束后，打扫桌面与地面，保持实验室整洁卫生。
3.每日实验结束后，记录当天的仪器使用情况于每台仪器相应的《精密仪器使用记录本》上，包括仪器使用经过、出现的问题和解决方案以及特殊记事，并签上操作者的名字。
4.如有仪器故障发生，应及时报告实验室仪器管理人员。
5.确保柱内时刻通载气，点火前必须保证氮气流速正常（FID要在温度大于150℃才可以点火）。
6.仪器GC-01和GC-02装有FID检测器。
近窗的仪器GC-03装有ECD 和NPD两种检测器。
使用前确认色谱柱连接正确。
7.刚开机时气体压力可能不正常。
只有当检测器温度升至150℃以上时，才会恢复正常。
如发出警报，请找仪器管理人员调试。
8. 当一次程序运行完毕后，须让色谱柱在高温下老化10分钟左右，至基线平稳即可，以保证消除上次残留。
9. 更换色谱柱后，要在工作站中选中相应的色谱柱，如工作站内没有，可编辑添加。
10. 除温度外，其他参数不能确保正确时，请不要任意修改，要向仪器管理人员咨询，确定正确再修改，否则可能要成仪器运转故障。
11. NPD 不需点火，但需要空气和氢气。
12. 钢瓶及减压阀要经常检漏。
Agilent7890A气相色谱操作规程一、开机:开气源，载气（N2:0.5MPa 、H2:0.25MPa、空气0.5MPa）。
打开7890 A色谱仪，开电脑，进双击工作站联机图标，打开工作站仪器控制主界面。
二、方法1、已建立方法：调用样品/标品分析方法：“方法”→“调用方法”→选择已建立并保存好的分析方法，等待仪器预热完成。
2、如果还没有建立分析方法：可编辑完整方法：方法/编辑完整方法，“仪器/采集”打勾，待仪器设置窗口出现后按照实验标准要求分别设定仪器各项参数：Agilent 7890A基本参数设置项:①进样口设定: a.加热器打勾并设定温度； b.设定分流模式及分流比或分流出口流量；②色谱柱设定: a.控制模式打勾； b.选择恒流并设定流量；注意：更换不同型号的色谱柱后须“更改色谱柱”，如果是Agilent色谱柱，可从仪器自带的目录中查找。
③柱温箱程序设定: a.柱箱温度打勾； b.设定温度程序；④检测器参数设定: a.检测器项下除“恒定柱流+尾吹”项外全部打勾；b.设定检测器温度；c.设定H2流量、空气流量；d.设定尾吹流量；⑤设定信号保存项: a.选择信号源：如后部信号ECD，5Hz； b.在保存项下打勾。
⑥（另）保存方法，等待仪器预热完成。
三、注册样品并运行：（一）单针进样（使用顶空进样时）：1、“仪器”→进样方式选择“手动”，并保存方法；2、“运行控制”→“样品性息”，在出现在对话窗口中填入：子目录，选择“前缀/计数器”并填入前缀（一般是年月日），样品名称；3、待仪器平衡好后，并显示“就绪”时，用进样针吸取样品并注入进样口，同时立即触发GC上的按键：“Start”，仪器即开始采集数据。
（二）序列进样（使用自动进样器时）：1、进样方式选择“GC 进样器”，并保存方法；2、“序列”→“序列参数”→在出现在对话窗口中填入：子目录，选择“前缀/计数器”并填入前缀（一般是年月日）；3、“序列”→“序列表”→在出现在表格中填入：样品瓶位置（数字）；样品名称（或样品批号）；选择分析方法（注意须是默认路径下）；进样次数；进样量；4、保存或另存序列模版5、待仪器平衡好后，并显示“就绪”时，点击“运行控制”→“运行序列”，仪器即开始按序列顺序逐个采集样品数据。
GC7890Ⅱ气相色谱仪使用作业指导书一、原理气相色谱仪是以气体作为流动相（载气）。
当样品被送入进样器后由载气携带进入填充色谱柱或毛细管色谱柱。
由于样品中各个组份在色谱柱中的流动相（气相）和固定相（液相或固相）之间分配或吸附系数的差异。
在载气的冲洗下，各个组份在两相间作反复多次分配，使各个组份在色谱柱中得到分离，然后由接在色谱柱后的检测器根据组份的物理化学特性，将各个组份按顺序检测出来。
最后由二次仪表（色谱工作站等）将各个组份的检测结果以图形方式记录下来，色谱工作站还可以直接打印包括各个组份检测结果数据的分析报告。
二、仪器参数2.1温控指标2.1.1柱箱温度控制范围：室温上 6℃～399℃温度控制精度：在200℃以内精度为±0.1℃在 200℃～399℃以内精度为±0.2℃程序升温范围：室温上 6℃～399℃程升阶数：三阶程升速率： 0.1℃～39.9℃ (室温上 6℃～200℃)0.1℃～20℃ (≥200℃)2.1.2进样器温度控制范围：室温上 6℃～399℃2.1.3检测器氢火焰离子化检测器(FID)、火焰光度检测器（FPD）、氮磷检测器（NPD）温度控制范围：室温上 6℃～399℃热导池检测器(TCD)温度控制范围：室温上 6℃～399℃电子捕获检测器(ECD)温度控制范围：室温上 6℃～350℃2.2检测器技术指标2.2.1氢火焰离子化检测器（FID）敏感度： Mt≤1×10-11g/s(正十六烷)噪音：≤5×10-14A漂移：≤1×10-13 A/15min线性范围: ≥10 62.2.2电子捕获检测器（ECD）敏感度： Mt≤1×10-13g/s （γ-666）噪声: ≤15μV漂移: ≤30μv/15min线性范围: ≥5×103放射源: 63Ni控制方式: 恒流式频率自动控制三、设备的安装调试3.1色谱柱的安装3.1.1色谱柱的安装的通用要求1.色谱柱的安装前应严格检查气体过滤器、载气、进样垫和衬管等2.正确合适的插入能最大可能地保证试验结果的重现性。
GC7890Ⅱ气相色谱仪使用作业指导书一、原理气相色谱仪是以气体作为流动相（载气）。
当样品被送入进样器后由载气携带进入填充色谱柱或毛细管色谱柱。
由于样品中各个组份在色谱柱中的流动相（气相）和固定相（液相或固相）之间分配或吸附系数的差异。
在载气的冲洗下，各个组份在两相间作反复多次分配，使各个组份在色谱柱中得到分离，然后由接在色谱柱后的检测器根据组份的物理化学特性，将各个组份按顺序检测出来。
最后由二次仪表（色谱工作站等）将各个组份的检测结果以图形方式记录下来，色谱工作站还可以直接打印包括各个组份检测结果数据的分析报告。
二、仪器参数2.1温控指标2.1.1柱箱温度控制范围：室温上 6℃～399℃温度控制精度：在200℃以内精度为±0.1℃在 200℃～399℃以内精度为±0.2℃程序升温范围：室温上 6℃～399℃程升阶数：三阶程升速率： 0.1℃～39.9℃ (室温上 6℃～200℃)0.1℃～20℃ (≥200℃)2.1.2进样器温度控制范围：室温上 6℃～399℃2.1.3检测器氢火焰离子化检测器(FID)、火焰光度检测器（FPD）、氮磷检测器（NPD）温度控制范围：室温上 6℃～399℃热导池检测器(TCD)温度控制范围：室温上 6℃～399℃电子捕获检测器(ECD)温度控制范围：室温上 6℃～350℃2.2检测器技术指标2.2.1氢火焰离子化检测器（FID）敏感度： Mt≤1×10-11g/s(正十六烷)噪音：≤5×10-14A漂移：≤1×10-13 A/15min线性范围: ≥10 62.2.2电子捕获检测器（ECD）敏感度： Mt≤1×10-13g/s （γ-666）噪声: ≤15μV漂移: ≤30μv/15min线性范围: ≥5×103放射源: 63Ni控制方式: 恒流式频率自动控制三、设备的安装调试3.1色谱柱的安装3.1.1色谱柱的安装的通用要求1.色谱柱的安装前应严格检查气体过滤器、载气、进样垫和衬管等2.正确合适的插入能最大可能地保证试验结果的重现性。
7890Ⅱ气相色谱仪/FID 简易操作规程(毛细管柱)
1. 接好色谱柱,检查是否漏气.
2. 毛细柱安装方法：接进样口端露出12mm ，插入检测器到头向回拉2mm 即可。
一般毛细柱流量在1～3ml/min ，柱前压为0.1Mpa 左右.尾吹气流量30～60ml/min 。
分流比任意可调，一般为30:1。
3.打开氮气阀门,调分压表至0.3MPa,调载气旋钮至30ml/min.
4.开启电源开关.
5.按
输入柱温度
按回车键
6.按
键输入注射口温度
按回车键
7.按
键输入检测器温度
按回车键
8．按
键输入灵敏度范围
按回车键
9．打开空气阀门和氢气阀门, 调分压表至0.3MPa 调节主机空气旋钮至300ml/min, 氢气至
30ml/min. 按点火, 用镊子放在检测器上方若有水珠说明火点着.
10．打开计算机电源, 双击T2000色谱工作站, 点击OK 后, 再点击2通道, 观察基线稳定后,
进样, 同时点击三角Δ图标,分析开始, 分析结束后, 点击方形□图标, 数据采集结束. 点击
右上角色谱峰图标, 打开谱图文件号点击确定, 在显示图标下点击积分结果, 数据处理结束.
11．分析结束后,按 按回车键
12．按 输入检测器温度按回车键
13．待温度降到50后, 关闭主机电源, 同时关闭氮气总阀门.。
安捷伦7890型气相色谱仪操作规程
操作步骤
1、检查气路是否漏气，然后用载气稳流阀将载气调至所需气流。
2、按主机“启动”开关，接通电源。
3 、打开“气焰温控”把电子捕获检测器调到适当温度。
4 、打开“进样器温控”把进样器调到适当温度。
5 、打开“柱槽控温”把层柱恒温槽调到适当温度。
6 、打开微电流放大器“电源”开光。
7 、开机“”放大器A”或“放大器B”开光，把灵敏度选择调到适当
位置，电子捕获检测器使用时，高阻开关（灵敏度选择）使用范围在106—108，把“衰减”调到设当位置，“基补”—“调零”开关放在“基补”位置上。
8、打开“脉冲电源”开关，把“us选择”调到适当位置（一般用50us）
9 、打开记录仪“电源”开关，放下笔头。
10 、“基流补偿”“粗”“细”电位器，把记录笔调到0.8—0.95位置处。
11、检查基流，待各恒温器稳定后，进行分析。
12 、分析完毕后将载气流量调高10—30ml/min，检测器，柱箱温度提高10—30℃，半小时后方可开机。
13 、待仪器冷却后（≤50℃）关掉载气。
14 、套上仪器罩，做好使用记录。
沪制02270208号MODEL GC7890ⅡGAS CHROMATOGRAPHY SYSTEMGC7890Ⅱ 气相色谱仪使用说明书请认真阅读并妥善保管本使用说明书。
·在操作使用仪器之前，请认真阅读本使用说明书，充分理解与安全有关的注意事项。
·为了让本使用说明书在需要时进行参照，请保管在方便取用的就近场所。
上海天美科学仪器有限公司TECHCOMP前言首先十分感谢您购买并使用本公司生产制造的GC7890II气相色谱仪。
本说明书对GC7890II气相色谱仪的操作和使用方法进行了介绍，请用户在操作使用仪器之前仔细阅读并充分理解，正确地操作使用仪器。
本产品在生产制造过程中所使用的材料均符合环境保护标准，但是在使用过程中涉及到的某些气体、样品，以及在报废或维修过程中产生废弃物的处理，如果处置不当可能造成人体伤害或环境污染。
请用户参照本说明书的有关介绍并遵守当地有关的法律及法规，正确地使用、保管、处理可能造成人体伤害或环境污染的气体、样品等物品。
本说明书的版本号为V3.12。
本说明书及控制软件的著作权和解释权属于上海天美科学仪器有限公司，禁止私自将本说明书的一部分或全部复印、出版。
本说明书及控制软件内容中提到的所有商标及产品名称，其版权均为该合法注册公司所有。
本说明书、产品、以及操作软件等，由于更新、改进等方面的原因，可能在未经通知的情况下进行修改。
请认真阅读并妥善保管本使用说明书。
·在操作使用仪器之前，请认真阅读本使用说明书，充分理解与安全有关的注意事项。
·为了让本使用说明书在需要时进行参照，请保管在方便取用的就近场所。
目录安全注意事项 ------------------------------------------------------------------------------------------------------------- 3第一章安装准备 ------------------------------------------------------------------------------------------------------- 4 1.1 安装条件的准备 ----------------------------------------------------------------------------------------------------- 4 1.2 电器条件细则 -------------------------------------------------------------------------------------------------------- 5 1.3 接地 -------------------------------------------------------------------------------------------------------------------- 7第二章气路连接 ------------------------------------------------------------------------------------------------------ 9 2.1 气体净化器的介绍 ------------------------------------------------------------------------------------------------ 9 2.2 气路管道的连接方法 --------------------------------------------------------------------------------------------- 9 2.3气路连接示意图 --------------------------------------------------------------------------------------------------- 11第三章仪器概述与主要指标 -------------------------------------------------------------------------------------- 12 3.1 气相色谱原理简介 ------------------------------------------------------------------------------------------------ 12 3.1 仪器概述 ------------------------------------------------------------------------------------------------------------ 12 3.3 温控指标 ------------------------------------------------------------------------------------------------------------ 13 3.4 检测器技术指标 --------------------------------------------------------------------------------------------------- 13第四章色谱柱的安装 ----------------------------------------------------------------------------------------------- 15 4.1 安装填充色谱柱 --------------------------------------------------------------------------------------------------- 15 4.2 安装毛细管色谱柱 ------------------------------------------------------------------------------------------------ 18第五章进样器 -------------------------------------------------------------------------------------------------------- 27 5.1 进样器概述 --------------------------------------------------------------------------------------------------------- 27 5.2 填充柱进样器 ------------------------------------------------------------------------------------------------------ 28 5.3 气体进样器 --------------------------------------------------------------------------------------------------------- 29 5.4 毛细管柱分流进样附件与不分流进样附件 ------------------------------------------------------------------ 30 5.5 毛细管柱分流/不分流进样器 ----------------------------------------------------------------------------------- 31 5.6 毛细管柱进样器的流量设置 ------------------------------------------------------------------------------------ 33第六章气路控制系统 ---------------------------------------------------------------------------------------------- 35 6.1 气路控制系统概述 ------------------------------------------------------------------------------------------------ 35 6.2 气路系统面板 -------------------------------------------------------------------------------------------------------36 6.3 填充柱进样器、分流进样器、FID、ECD、FPD气路系统 --------------------------------------------------37第七章微机控制部分 ----------------------------------------------------------------------------------------------- 38 7.1微机控制部分概述 ------------------------------------------------------------------------------------------------- 38 7.2微机控制部分面板 ------------------------------------------------------------------------------------------------- 39 7.3微机控制部分面板的键盘功能 ---------------------------------------------------------------------------------- 39 7.4柱箱温度的设置 ---------------------------------------------------------------------------------------------------- 41 7.5 进样器温度的设置 ------------------------------------------------------------------------------------------------ 447.6 检测器温度的设置 ------------------------------------------------------------------------------------------------ 44 7.7 分流/不分流时间程序的设置 ----------------------------------------------------------------------------------- 44 7.8 秒表功能 ------------------------------------------------------------------------------------------------------------ 45 7.9 流量计算功能 ------------------------------------------------------------------------------------------------------ 46 7.10 检测器量程设置 -------------------------------------------------------------------------------------------------- 46 7.11 检测器的调零设置 ----------------------------------------------------------------------------------------------- 47 7.12 ECD检测器的工作参数 ----------------------------------------------------------------------------------------- 47 7.13 仪器运行自检报错 ----------------------------------------------------------------------------------------- 47第八章检测器 -------------------------------------------------------------------------------------------------------- 49 8.1 检测器概述 --------------------------------------------------------------------------------------------------------- 49 8.2 氢火焰离子化检测器（FID）--------------------------------------------------------------------------------------- 49 8.3 电子捕获检测器（ECD）-------------------------------------------------------------------------------------------- 53 8.4 火焰光度检测器（FPD）------------------------------------------------------------------------------------------- 59第九章仪器的保养 ------------------------------------------------------------------------------------------------- 63 9.1 清洗与老化 -------------------------------------------------------------------------------------------------------- 63 9.2 故障排除 ----------------------------------------------------------------------------------------------------------- 64安全注意事项▲氢气使用的安全注意事项使用氢气时，需特别小心。
