本章整合知识建构综合应用专题1 库仑定律的应用总结:应用库仑定律解题时应注意:(1)库仑定律的适用条件:仅适用于真空中的点电荷.(2)计算库仑力的大小与判断库仑力的方向二者分别进行.【例1】 两个不能作为点电荷处理的金属带电球,如果它们带的是异种电荷,那么两球之间的实际作用力与按两球球心距离用库仑定律计算的力,哪个更大?如果它们带的是同种电荷,情况又如何?解析:当两球带异种电荷时,由于异种电荷相互吸引,所以电荷都向小球内侧聚集,那么电荷间的距离小于球心间距,所以这时两球间的实际作用力要大于按球心距离计算的力;同理,若两球带同种电荷时,电荷相互排斥,球上的电荷都向球的外侧聚集,则电荷间距大于两球心间距,所以力也就相对较小.答案:带异种电荷时,实际作用力更大;带同种电荷时,实际作用力更小.【例2】 如图所示,三个点电荷处在一条直线上,Q 2、Q 3间距为Q 1、Q 2间距的2倍,为使三个电荷都保持静止状态,则应有Q 1∶Q 2∶Q 3=______________,其中______________和______________必为同号电荷,而第三个电荷______________则与此两个异号.解析:因为三个电荷都保持静止,所以Q 2受的力,即Q 1、Q 3给Q 2的力应该是大小相等,方向相反的,所以若Q 1、Q 2同号,则Q 3、Q 2也同号;若Q 1、Q 2异号,则Q 3、Q 2也异号.且F 12=k 2121r Q Q ,F 32=k 2123)2(r Q Q ,所以Q 1∶Q 3=1∶4.对Q 1同理可得:F 12=k 2121r Q Q ,F 13=k 2131)3(r Q Q ,则Q 2∶Q 3=1∶9. 对Q 3同理可得:F 32=k 2123)2(r Q Q ,F 13=k 2131)3(r Q Q , 则Q 1∶Q 3=4∶9.综上所述,Q 1∶Q 2∶Q 3=9∶4∶36,Q 1、Q 3同号,Q 2与这两个电荷异号.答案:9∶4∶36 Q 1 Q 3 Q 2专题2 电场强度与电场力的综合应用总结:解这类题目时应注意:(1)电场强度是反映电场性质的物理量,与检验电荷无关.(2)电场强度的两个公式E=F/q 和E=kQ/r 2的适用条件.前者适用于所有电场,而后者仅适用于真空中点电荷的电场.(3)带电体在电场中受多种力作用时,要注意受力分析.【例1】 一半径为R 的圆环,其上均匀带正电,圆环中心的电场强度如何?解析:圆环上均匀带电,那么圆环上任意一点在圆环中心均有电场强度,假设每一点带电为q ,则E=kq/r 2,方向指向圆心.但圆环上的点是对称的,每个点产生的场强都有和它对称的点产生的场强中和了,所以在圆环中心的场强实际上为0.答案:0【例2】 在水平向右的匀强电场中,有一质量为m ,带正电的小球,用长为l 的绝缘细线悬挂于O 点,当小球静止时细线与竖直方向夹角为θ,如图所示,现给小球一个初速度v 0,使小球能在竖直平面内做圆周运动.试问:小球在做圆周运动的过程中,在哪一位置速度最 小?速度最小时是多少?解析:因为小球在B 点时静止,所以小球在B 点时小球受力平衡,对小球进行受力分析,小球受重力mg 、拉力T 和电场力F 作用.当小球向上转时,拉力不做功,只有重力和电场力做功,并且重力和电场力始终不变,所以我们可以将小球所受的重力和电场力看作一个力,即这两个力的合力.这样我们就可以把这个问题转换成一个我们所熟悉的圆周运动来处理了,这个合力就相当于只有重力在小球上做功时的重力了,那么平衡点B 就相当于小球运动的最低点,A 点就相当于小球运动的最高点,即为小球速度最小的位置.由动能定理:θcos mg -×2l=21mv A 2-21mv 02, 解得v A =θcos 420gl v -. 答案:A 点速度最小;v A =θcos 420gl v -科海观潮 库仑一、生平简介库仑(Charles-Augustin de Coulomb,1736—1806年)法国工程师、物理学家.1736年6月14日生于法国昂古莱姆.他在美西也尔工程学校读书.离开学校后,进入皇家军事工程队当工程师.他在西印狄兹工作了9年,因病而回到法国.法国大革命时期,库仑辞去一切职务,到布卢瓦致力于科学研究.法皇执政统治时期,他回到巴黎,成为新建的研究院成员.1773年发表有关材料强度的论文,1777年库仑开始研究静电和磁力问题.1779年他分析摩擦力,还提出有关润滑剂的科学理论.他还设计出水下作业法,类似现代的沉箱.1785—1789年,库仑用扭秤测量静电力和磁力,导出有名的库仑定律.1806年8月23日库仑在巴黎逝世.二、科学成就1.在应用力学方面的成就.他在结构力学、梁的断裂、砖石建筑、土力学、摩擦理论、扭力等方面做了许多工作,他也是测量人在不同工作条件下做的功(人类工程学)的第一个尝试者.他提出使各种物体经受应力和应变直到它们的折断点,然后根据这些资料就能计算出物体上应力和应变的分布情况.这种方法沿用到现在,是结构工程的理论基础.他还做了一系列摩擦的实验,建立了库仑摩擦定律:摩擦力和作用在物体表面上的正压力成正比;并证明了摩擦因数和物体的材料有关.由于这些卓越成就,他被认为18世纪欧洲伟大工程师之一.2.最主要的贡献是建立著名的库仑定律.当时,法国科学院悬赏,征求改良航海指南针中的磁针问题.库仑认为磁针支架在轴上,必然会带来摩擦,要改良磁针的工作,必须从这一根本问题着手,他提出用细头发丝或丝线悬挂磁针.他又发现线扭转时的扭力和针转过的角度成比例关系,从而可利用这种装置算出静电力或磁力的大小.这启发他发明了扭秤.扭秤能以极高的精度测出非常小的力.库仑定律是库仑通过扭秤实验总结出来的,库仑扭秤在细金属丝的下端悬挂一根秤杆,它的一端有一个小球A,另一端有一平衡体P,在A旁放置一个同它一样大小的固定小球B.为了研究带电体间的作用力,先使A和B都带一定电荷,这时秤因A端受力而偏转.扭转悬丝上端的旋钮,使小球A回到原来的位置,平衡时悬丝的扭力矩等于电力施在A上的力矩.如果悬丝的扭转力矩同扭角间的关系已知,并测得秤杆的长度,就可以求出在此距离下AB之间的作用力.实验中,库仑使两小球均带同种等量的电荷,互相排斥.他作了三次数据记录:第一次,令两小球相距36个刻度;第二次,令小球相距18个刻度;第三次,令小球相距8.5个刻度.大体上按缩短一半的比例来观测.观测结果为第一次扭丝转36度;第二次扭丝转144个刻度;第三次扭丝转575.5度.库仑分析出间距之比约为1∶1/2∶1/4,而转角之比为1∶4∶16.最后一个数据有点出入,那是因为漏电的缘故.库仑还作了一系列的实验,最后总结出库仑定律.库仑扭秤实验在电学发展史上有重要的地位,它是人们对电现象的研究从定性阶段进入定量阶段的转折点.。

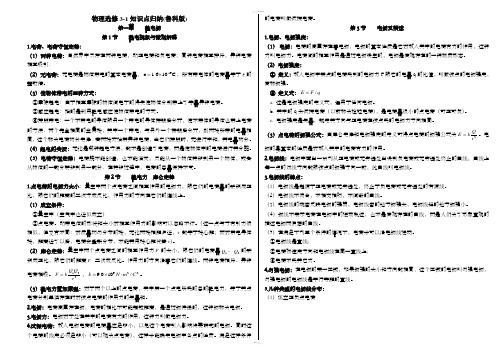

精品------精品物理选修3-1知识点归纳(鲁科版)第一章 静电场 第1节 静电现象与微观解释1.电荷、电荷守恒定律:(1)两种电荷:自然界中只存在两种电荷,即正电荷和负电荷;同种电荷相互排斥,异种电荷相互吸引.(2)元电荷:元电荷是物体带电的基本电荷量,C 101.6e -19⨯=,所有带电体的电荷量等于e 的整数倍。
(3)使物体带电的三种方式:①摩擦起电:由于相互摩擦的物体间电子的得失使物体分别带上了等量异种电荷。
②感应起电:指的是利用静电感应使物体带电的方式。
③接触带电:一个不带电的导体跟另一个带电的导体接触后分开,使不带体的导体也带上电荷的方法.两个完全相同的金属球,其中一个带电,与另外一个接触后分开,则两球所带的电量相同,这个称为电荷均分定律.若两球开始带异种电荷,当它们接触时,先进行中和,再电量均分。
(4)起电的实质:无论是哪种起电方法,都不是创造了电荷,而是使物体中的电荷进行再分配。
(5)电荷守恒定律:电荷既不能创造,也不能消灭,只能从一个物体转移到另一个物体,或者从物体的一部分转移到另一部分.在转移过程中,电荷的总量保持不变。
第2节 静电力 库仑定律1.点电荷的电场力大小:真空中两个点电荷之间相互作用的电场力,跟它们的电荷量的乘积成正比,跟它们的距离的二次方成反比,作用力的方向在它们的连线上。
(1)成立条件:①真空中(空气中也近似成立)②点电荷。
即带电体的形状和大小对相互作用力的影响可以忽略不计。
(这一点与万有引力很相似,但又有不同:对质量均匀分布的球,无论两球相距多近,r 都等于球心距;而对带电导体球,距离近了以后,电荷会重新分布,不能再用球心距代替r )。
(2)库仑定律:真空中两个点电荷之间的相互作用力F 的大小,跟它们的电荷量1Q 、2Q 的乘积成正比,跟它们的距离r 二次成反比。
作用力的方向沿着它们的连线。
两种电荷相斥、异种电荷相吸。
221rQ Q kF =,229/100.9C m N k ⋅⨯=。
物理选修3-1 知识总结第一章 第1节 电荷及其守恒定律2.两种电荷:正电荷和负电荷.3.起电的方法使物体起电的方法有三种:摩擦起电、接触起电、感应起电三种起电的方式不同,但实质都是发生电子的转移,使多余电子的物体(部分)带负电,使缺少电子的物体(部分)带正电.在电子转移的过程中,电荷的总量保持不变.二、电荷守恒定律1、电荷量:电荷的多少。
在国际单位制中,它的单位是库仑,符号是C.2、元电荷:电子和质子所带电荷的绝对值1.6×10-19C ,所有带电体的电荷量等于e 或e 的整数倍。
3、比荷:粒子的电荷量与粒子质量的比值。
4、电荷守恒定律表述1:电荷守恒定律:电荷既不能凭空产生,也不能凭空消失,只能从一个物体转移到另一个物体,或从物体的一部分转移到另一部分,在转移的过程中,电荷的总量保持不变。
表述2:在一个与外界没有电荷交换的系统内,正、负电荷的代数和保持不变。
第一章 第2节 库仑定律一、电荷间的相互作用1、点电荷:当电荷本身的大小比起它到其他带电体的距离小得多,这样可以忽略电荷在带电体上的具体分布情况,把它抽象成一个几何点。
这样的带电体就叫做点电荷。
点电荷是一种理想化的物理模型。
(类似于质点)2、带电体看做点电荷的条件:①两带电体间的距离远大于它们大小;②两个电荷均匀分布的绝缘小球。
3、影响电荷间相互作用的因素: ①距离 ②电量 ③带电体的形状和大小二、库仑定律:在真空中两个静止点电荷间的作用力跟它们的电荷的乘积成正比,跟它们距离的平方成反比,作用力的方向在它们的连线上(吸引力向内,斥力向外)(静电力常量k=9.0×109N ·m 2/C 2(库仑扭秤)) 注意:1.定律成立条件:真空、点电荷3.计算库仑力时,电荷只代入绝对值使用的方法:库仑扭秤实验、控制变量法221q r q k F第一章 第3节 电场强度一、电场——电荷间的相互作用是通过电场发生的电荷(带电体)周围存在着的一种物质。
高二物理(选修3-1)第一章 静电场1.1 库仑定律1.电荷:自然界中只存在两种电荷,即正电荷和负电荷.用毛皮摩擦过的硬橡胶棒所带的电荷为正电荷,用丝绸摩擦过的玻璃棒所带的电荷为负电荷.同种电荷相互排斥,异种电荷相互吸引.2.电荷量:电荷量是指物体所带电荷的多少.单位是库仑,字母为“C”.物体不带电的实质是物体带有等量的异种电荷.3.元电荷:电子所带电荷量e =1.6⨯10-19C ,全部带电体的电荷量都是e 的整数倍,因此电荷量e 称为元电荷.4.点电荷:点电荷是一种志向化的模型,当带电体的尺寸比它们之间的距离小得许多,以致带电体的大小、形态对相互作用力影响不大时,这样的带电体就可以看做点电荷.5.物体带电方法:(1)摩擦起电;(2)感应起电;(3)接触起电.6.电荷守恒定律:电荷既不能创建,也不能歼灭,只能从一个物体转移到另一个物体,或者从物体的一部分转移到另一部分,在转移过程中电荷总量保持不变.7.库仑定律:(1)适用条件:① 真空中,②点电荷(2)公式:221rQ Q k F = 说明:①两个点电荷间的相互作用力是一对作用力与反作用力,不论两个带电体的电量是否相等,甚至相差悬殊,但它们间的作用力肯定大小相等、方向相反,并与它们的质量无关.②匀称带电的圆球、圆板、圆环,等效为电荷都集中在球心、圆心.③微观粒子(如电子、质子)间的万有引力比它们之间的库仑力小得多,万有引力通常忽视不计,电荷在电场中受力分析时,一般状况下物体的重力不计.1.2 电场强度 电场力的性质1.电场:(1)电场:带电体四周存在的一种物质,是电荷间相互作用的媒体.它是一种看不见的客观存在的物质.它具有力的特性和能的特性.(2)电场最基本的性质:对放入电场中的电荷由电场力的作用.(3)电场力:放入电场中的电荷受到电场的力的作用,此力叫电场力.2.电场强度E :描述电场力的性质的物理量(1)定义:放入电场中某点的电荷所受电场力与此电荷所带电荷量的比值,叫电场强度.(2)定义式:q F E /=.(3)物质性:电场是电荷四周客观存在的物质,电荷之间的相互作用力通过电场而发生.(4)客观性:场强是描述电场力的性质的物理量,只由电场本身确定.电场中某点的场强与检验电荷的电性和电量q 无关,与检验电荷所受的电场力F 无关,即使无检验电荷存在,该点的场强依旧是原有的值.(5)矢量性:电场中某点的电场强度方向规定为正电荷在该点所受电场力的方向.与放在该点的负电荷受的电场力的方向相反.(6)场强大小推断:a .依据电场力推断:q F E /=b .依据电场线推断:只与电场线疏密有关,与电场线方向无关.c .依据匀强电场中电势差推断:E=U/d(7)电场强度的计算:q F E /=(定义式,普遍适用)2rQ kE =(用于真空中点电荷形成的电场) U/d E =(用于匀强电场) 3.电场线:在电场中画出一系列从正电荷动身到负电荷终止的曲线,使曲线上每一点的切线方向跟该点的场强方向一样,这些曲线就叫做电场线.(1)电场线是为了形象地表示电场的方向和强弱引入的假想线,它不是电场中实际存在的线.电场线也不是电荷在电场中运动的轨迹.(2)电场线的疏密表示场强的大小,电场线越密的地方,其场强就越大.(3)电场线上某点的切线方向即该点的场强力向,也就是正电荷在该点所受电场力的方向.(4)静电场的电场线是不闭合的曲线,总是从正电荷(或无穷远处)发出,终止于负电荷(或无穷远处).在没有电荷的地方电场线不会中断,也不会相交.正电荷肯定要发出电场线,负电荷肯定要接收电场线.(5)电场线不会相交或相切.4.电场的叠加:同时存在几个产生电场的场源时,电场中某点的合场强是各场源单独在该点产生场强的矢量和.1.3 电势 电场能的性质1.电势差U AB :(1)定义:电荷在电场中,由一点A 移动到另一点B 时,电场力所做的功与移动电荷电荷量的比值W AB /q ,叫做A 、B 两点间的电势差,用U AB 表示.(2)定义式:U AB =W AB /q .(3)电势差是标量,但有正负,正负表示电势的凹凸.2.电势φ:描述电场能的性质的物理量(1)定义:电势实质上是和标准位置的电势差.即电场中某点的电势,在数值上等于把单位正电荷从某点移到标准位置(零电势点)时电场力所做的功.(2)定义式:φA =U A∞= W A∞/q .(3)电势是标量,但有正负,正负表示该点电势比零电势点高还是低.(4)电势凹凸推断:a .依据移动检验电荷做功推断:移动正电荷电场力做正功(负功)时,电势着陆(上升);移动负电荷电场力做正功(负功)时,电势上升(着陆).b .依据电场线推断:沿着电场线方向,电势越来越低,逆着电场线方向电势越来越高.c .依据场源电荷推断:离正电荷越近,电势越高,离场源负电荷越近,电势越低.d .依据电势差推断:AB U >0,则A 点电势比B 点高;AB U <0,则A 点电势比B 点低.3.电势能E P :(1)电荷在电场中具有的与电荷位置有关的能量叫电荷的电势能.(2)电势能是标量.(3)电场力做功与电势能的变更的关系:电场力对电荷做正功,电荷的电势能削减,做功量等于电势能的削减量;电场力对电荷做负功,电荷的电势能增加,做功量等于电势能的增加量,即W电=-△E P (类比于W G =-△E P ).4.电场力做功的计算:(1)依据电势能的变更与电场力做功的关系计算:即W 电=-△E P .(2)应用公式W AB =qU AB 计算:①正负号运算法:依据符号规约把电量q 和移动过程的始、终两点的电势差U AB 的值代入公式W AB =qU AB .②肯定值运算法:公式中的q 和U AB 都取肯定值代入计算,功的正负再另推断:当正(或负)电荷从电势较高的点移动到电势较低的点时,是电场力做正功(或电场力做负功);当正(或负)电荷从电势较低的点移动到电势较高的点时,是电场力做负功(或电场力做正功).5.等势面:(1)定义:电场中电势相同的点构成的面叫做等势面.(2)等势面的特点:①等势面是为了形象描述电场中各点电势凹凸分布而引入的假想图,不是电场中实际存在的面.②同一等势面上各点间的电势差为零,电荷在等势面上移动时电场力不做功.③电场线垂直于等势面,并指向电势降低最快的方向.④等势面不相交.⑤电场强度较大的地方,等差的等势面较密.⑥电场线的描绘:利用电场线和等势面的垂直关系,先描绘出电场中的等势面,再画出电场线.6.匀强电场中场强和等势面的关系:在匀强电场中,沿着场强方向的两点间的电势差等于电场强度跟这两点间距离的乘积,即U =Ed ,也可理解为:在匀强电场中,电场强度在数值上等于沿场强方向上单位长度的电势着陆,即E =U/d .1.4 电容器 带电粒子在电场中的运动1.电容器、电容(1)电容器:两个彼此绝缘又相互靠近的导体可构成一个电容器.(2)电容:描述电容器容纳电荷本事的物理量.①定义:电容器所带的电荷量Q (一个极板所带电荷量的肯定值)与两个极板间电势差U 的比值,叫做电容器的电容. ②定义式:U Q U Q C ∆∆==.电容C 由电容器本身的构造因素确定,与电容器所带电量Q 和充电电压U 无关.③单位:1F=106μF=1012pF④几种电容器(a )平行板电容器:平行板电容器的电容跟介电常数ε成正比,跟正对面积S 成正比,跟两板间的距离d 成反比,即kdS C πε4=. 带电平行板电容器两极板间的电场可认为是匀强电场,板间场强为U/d E =.(b )固定电容器、可变电容器、电解电容器.电解电容器接入电路时应留意其极性.2. 带电体在电场中的运动(1)平衡(静止或匀速):仅在电场力和重力作用下满意mg qE =(2)加速(1)能量:在任何电场中,若只有电场力做功,有21222121mv mv qU -=. (2)动力学:在匀强电场中,若只有电场力作用,带电体做匀变速运动,其加速度为mEq a =. (3)偏转当不计重力的带电粒子以肯定初速垂直电场方向进入匀强电场时,粒子的运动为类平抛运动,其轨迹是抛物线.当带电粒子的质量为m ,电量为q ,两平行金属板板长为l ,距离为d ,板间电压为U ,当带电粒子以初速v 0平行于两板进入电场时,两板间的场强为dU E =. 在垂直于场强方向上,粒子做匀速直线运动:t v x v v 0x ==,0.在平行于场强方向上粒子做初速度为零的匀加速直线运动:m qE a =,221,t mqE y t m qE v y ==. 离开电场时,粒子在板间的运动时间为0v l t =﹔ 沿电场力方向上的位移为;2212022mdv qUl at y == 速度方向上的偏转角为φ,200tan mdv qUl v v y==φ.(4)圆周运动带电粒子在点电荷形成的径向辐射状分布的静电场中,可做匀速圆周运动.如氢原子核外电子的绕核运动.此时有rv m r Qqk 22=. 3.示波器:(1)构造:示波器的核心部件是示波管,它由电子枪、偏转电极、荧光屏组成.(2)示波管的基本工作原理:利用两组正交的偏转极板,可以限制电子打在荧光屏上的位置.示意图如右:两组偏转电极分别限制电子在水平、竖直方向的偏转.一般在水平偏转电极上加扫描电压(从左向右周期性扫描),在竖直偏转电极上加须要探讨的信号.(3)示波器面板开关与旋钮的作用:如图2-1-1所示为J2459型示波器的面板.①是辉度调整旋钮,标以“☼”符号,用来调整光点和图像的亮度. 顺时针旋转旋钮时,亮度增加.②是聚焦调整旋钮“⊙”,③是协助聚焦调整旋钮“○”,这两个旋钮协作着运用,能使电子射线会聚,在荧光屏上产生一个小的亮斑,得到清楚的图像.往下是电源开关和指示灯,用后盖板上的电源插座接通电源后,把开关扳向“开”的位置,指示灯亮,经过一两分钟的预热,示波器就可以运用了.荧光屏下边第一行中,④是竖直位移旋钮,⑤是水平位移旋钮,分别用来调整图像在竖直方向和水平方向的位置. 它们中间的两个旋钮是“Y 增益”和“X 增益”旋钮,分别用来调整图像在竖直方向和水平方向的幅度,顺时针旋转时,幅度增大.中间一行左边的大旋钮是衰减调整旋钮,它有1、10、100、1000四挡,最左边的“1”挡不衰减,其余各挡分别可使输入的电压衰减为原来的1/10、1/100、1/1000.运用它可以使图像在竖直方向的幅度减小为前一挡的1/10,最右边的正弦符号“~”挡不是衰减,而是由示波器内部供应竖直方向的沟通信号电压,可用来视察正弦波形或检查示波器是否正常工作.中间一行右边的大旋钮是扫描范围旋钮,也有四挡,可以变更加在水平方向的扫描电压的频率范围,左边第一挡是10~100Hz,向右旋转每上升一挡,扫描频率都增大10倍,最右边的是“外X”挡,运用这一挡时,机内没有加扫描电压,水平方向的电压可以从外部输入.中间的小旋钮是扫描微调旋钮,它可以在初定的频率范围内,进行连续微调,得到一确定的频率.顺时针转动时频率连续增加.底下一行中间的旋钮“Y输入”、“X输入”和“地”分别是竖直方向、水平方向和公共接地的输入接线柱.左边的“DC、AC”是竖直方向输入信号的直流、沟通选择开关,置于“DC”位置时,所加的信号电压是干脆输入的;置于“AC”位置时,所加信号电压是通过一个电容器输入的,它可以让沟通信号通过而隔断直流成分.右边的“同步”也是一个选择开关,置于“+”位置时,扫描由被测信号正半周起同步,置于“-”位置时,扫描由负半周起同步.这个开关主要在测量较窄的脉冲信号时起作用,对于正弦波、方波等,无论扳到“+”或“-”,都能很好地同步.对测量没有影响.。
(时间:60分钟,满分:100分)一、单项选择题(本题共5小题,每小题6分,共30分.在每小题给出的四个选项中,只有一个选项正确.)1.(·济南高二检测)请用学过的电学知识判断下列说法正确的是()A.电工穿绝缘衣比穿金属衣安全B.制作汽油桶的材料用金属比用塑料好C.小鸟停在单根高压输电线上会被电死D.打雷时,待在汽车里比待在木屋里要危险解析:选B.由静电屏蔽的知识可知,A、D选项错误;金属可以消除多余的静电,B选项正确;单根高压输电线上相距较近的两点之间电阻很小,因而电压较小,小鸟不会被电死,C选项错误.故选B.2.如图所示,AB是某个点电荷的一条电场线,在电场线上O点由静止释放一个负电荷,它仅在电场力作用下沿电场线向B运动,下列判断正确的是()A.电场线由B指向A,该电荷做加速运动,加速度越来越小B.电场线由B指向A,该电荷做加速运动,其加速度大小变化由题设条件不能确定C.电场线由A指向B,电荷做匀加速运动D.电场线由B指向A,电荷做加速运动,加速度越来越大解析:选B.电场线的切线方向是正电荷在该处的受力方向,和负电荷所受电场力的方向相反,所以场强方向由B指向A;只给出一条电场线不能判断各点电场的强弱(因为不能确定电场线的疏密),也就不能判断电场力大小及加速度的变化,所以只有B正确.3.如图所示,A、B、C、D是真空中一正四面体的四个顶点.现在在A、B 两点分别固定两个点电荷Q1和Q2,则关于C、D两点的场强和电势,下列说法正确的是()A.若Q1和Q2是等量异种电荷,则C、D两点电场强度不同,电势相同B .若Q 1和Q 2是等量异种电荷,则C 、D 两点电场强度和电势均相同C .若Q 1和Q 2是等量同种电荷,则C 、D 两点电场强度和电势均不相同D .若Q 1和Q 2是等量同种电荷,则C 、D 两点电场强度和电势均相同解析:选B.若Q 1和Q 2是等量异种电荷,则C 、D 位于两个点电荷的中垂面上,所以C 、D 两点电场强度相同,电势相同,所以A 错误,B 正确;若Q 1和Q 2是等量同种电荷,则C 、D 两点电势相同,电场强度大小相等,方向不同,所以C 、D 错误.4.(·兖州高二期中)正电荷q 在电场力的作用下由P 点向Q 点做加速运动,而且加速度越来越大,那么可以断定,它所在的电场是下图中的哪一个图( )解析:选D.正电荷受电场力方向与场强方向相同,由于加速运动,电场力由P 指向Q ,加速度由电场力产生,由牛顿第二定律知,a =qE m ,可见场强增大,故选D.5.(2013·高考新课标全国卷Ⅱ)如图,在光滑绝缘水平面上,三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上;a 、b 带正电,电荷量均为q ,c 带负电.整个系统置于方向水平的匀强电场中.已知静电力常量为k .若三个小球均处于静止状态,则匀强电场场强的大小为( )A.3kq 3l 2B.3kq l 2C.3kq l 2D.23kq l 2解析:选B.以c 球为研究对象,除受a 、b 两个小球的库仑力外还受匀强电场的静电力,如图所示,c 球处于平衡状态,据共点力平衡条件可知F 静=2k qq c l 2cos 30°;F 静=Eq c ,解得E =3kq l 2,选项B 正确.二、多项选择题(本题共5小题,每小题6分,共30分.在每小题给出的四个选项中,有多个选项正确,全部选对的得6分,选对但不全的得3分,有选错或不答的得0分.)6.下列关于点电荷的说法,正确的是( )A .点电荷是一个带有电荷的几何点,它是实际带电体的抽象,是一种理想化的模型B .带电体如果本身大小和形状对它们间的相互作用影响可忽略,那么,可视为点电荷C .球形带电体一定可以看做点电荷D .很大的带电体也有可能看做点电荷解析:选ABD.点电荷和质点类似,也是为了研究问题方便引进的一种理想化模型,当带电体的形状、大小对它们的相互作用影响可忽略时,带电体可看做点电荷,选项A 、B 、D 正确.若球形导体的电荷不是均匀分布,则不能认为电荷集中于球心看成点电荷,C 错误.故选ABD.7.关于电场,下列说法正确的是( )A .由E =F q 知,若q 减半,则该处场强为原来的2倍B .由E =k Q r 2知,E 与Q 成正比,而与r 2成反比C .由E =k Q r 2知,在以Q 为球心、r 为半径的球面上,各处场强大小相同,但方向不同D .电场中某点的场强方向就是该点所放电荷受到的电场力的方向解析:选BC.因E =F /q 为场强定义式,而电场中某点场强E 只由电场本身决定,与是否引入试探电荷及其大小、正负无关,故A 错误;E =k Q r 2是点电荷Q 的电场中各点场强的决定式,故E ∝Q r 2是正确的,即B 正确;因场强为矢量,E 相同意味着大小、方向都相同,而在同一球面上各处E 大小相同而方向不同,故C 正确;因所放电荷的电性未知,若为正电荷,则E 与正电荷受力方向相同,否则相反,故D 错误.故选BC.8.(·四川名校检测)如图所示,虚线a 、b 、c 代表电场中的三条电场线,实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹,P 、R 、Q 是这条轨迹上的三点,由此可知( )A .带电粒子在R 点时的速度大小大于在Q 点时的速度大小B .带电粒子在P 点时的电势能比在Q 点时的电势能大C .带电粒子在R 点时的动能与电势能之和比在Q 点时的小,比在P 点时的大D .带电粒子在R 点时的加速度大小大于在Q 点时的加速度大小解析:选AD.由粒子的运动轨迹可知,所受电场力方向沿电场线向右,粒子从P →Q 的过程中,电场力与速度方向夹角大于90°,故v R >v Q ,A 对.从P →Q 电场力做负功,故Q 点电势能大,B 错.动能与电势能之和不变,C 错.R 处的电场线密,场强大,加速度大,故D 对.9.如图所示,两个等量异号的点电荷在其连线的中垂线上有与连线中点O 等距离的两点a 、b ,在连线上有距中心O 等距离的两点c 、d .则下列场强大小的关系式正确的是( )A .E a =E bB .E a =E O =E bC .E c =E O =E dD .E c =E d >E O 解析:选AD.根据E =k Qr 2可知,点电荷在a 、b 两点的场强大小相等且合场强方向均垂直ab 连线向右,A 正确.c 、d 两点场强大小相等、方向由c 指向d ,而E c =E d >E O ,E a =E b <E O ,B 、C 错误,D 项正确.故选AD.10.(·泉州高二期中)把一带正电小球a 放在光滑绝缘斜面上,欲使小球a 能静止在如图所示的位置上,需在MN 间放一带电小球b ,则球b 可能( )A .带负电,放在A 点B .带负电,放在B 点C .带负电,放在C 点D .带正电,放在A 点 解析:选CD.对a 受力分析,除重力、支持力以外,还受库仑力,三力合力为零,结合a 的重力、支持力的方向可判断,若在A 点放,必须是正电荷,若在C 点放,则必须是负电荷,故选CD.三、非选择题(本题共3小题,共40分.解答应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值和单位.)11.(12分)如图所示,在点电荷+Q 产生的电场中的一条电场线上取a 、b 两点,Oa =14Ob ,当在a 处放一电量q =1.5×10-8 C 带正电的检验电荷时,受到的电场力为F =3×10-6 N.(1)求a 处的电场强度的大小、方向,若将检验电荷从a 点移走,a 点的电场强度如何变化?(2)如果在b 处放一个电子,它受到的电场力多大?方向怎样?(e =1.6×10-19 C)解析:(1)E a =F q =3×10-61.5×10-8N/C =200 N/C ,方向由a 指向b .(4分) 若移走检验电荷,a 点场强不变.(2分)(2)F b =eE b ,由E =k Q r 2得E b =116E a ,F b =1.6×10-19×116×200 N =2×10-18 N ,方向由b 指向a .(6分)答案:(1)200 N/C 方向由a 指向b 场强不变(2)2×10-18 N 方向由b 指向a12.(12分)(·福州师大附中高二检测)如图所示,真空中A 、B 两个相同的小球带有等量同种电荷,质量均为0.9 g ,分别用两根10 cm 长的绝缘细线悬挂于绝缘天花板上的同一点,当平衡时B 球偏离竖直方向60°,A 球竖直且与墙壁接触.取g =10 m/s 2,求:(1)每个小球的带电荷量;(2)每根细线中的拉力大小.解析:(1)B 球在重力、绳的拉力和库仑力作用下平衡,且三力互成120°角,故F =kq 2r 2=mg =9×10-3 N ,(3分)r =0.1 m ,得q =10-7 C .(3分)(2)绳子对B 球的拉力F B =9×10-3 N ,(2分) A 球在墙壁弹力、重力、绳的拉力和库仑力作用下平衡,绳子对A 球的拉力F A =mg +F cos 60°=1.35×10-2 N .(4分)答案:见解析13.(16分)如图甲所示,一个点电荷Q 位于坐标轴Ox 上的某一点,已知坐标轴上A 、B 两点的坐标分别为2.0 m 和5.0 m .放在A 、B 两点的试探电荷受到的电场力方向都跟x 轴的正方向相同,电场力的大小跟试探电荷的电荷量关系图象如图乙中直线a 、b 所示,放在A 点的试探电荷带正电,放在B 点的电荷带负电.求:(1)B 点的电场强度的大小和方向;(2)试判断电荷Q 的电性,并说明理由;(3)点电荷Q 的位置坐标.解析:(1)由B 点场强的定义式,结合所给图象,可知A 、B 两点场强大小即为a 、b 直线的斜率,可求得E A =F A q A=40.1 N/C =40 N/C , E B =F B q B=10.4 N/C =2.5 N/C.(3分) B 点场强方向与试探电荷所受电场力方向相反,即沿x 轴负方向.(1分)(2)因为A 、B 两点的试探电荷电性相反,而受到的电场力方向是同方向的,说明场源电荷Q 一定在A 、B 两点之间,而A 点处正试探电荷受力方向沿x 轴正方向,说明该点场强沿x 轴正方向,因而场源电荷Q 应带负电荷.(4分)(3)设Q 离A 点距离为r A ,有E A =k Q r 2A,(1分) E B =k Q3-r A2(1分) E A E B =3-r A 2r 2A =402.5(2分)解得r A =0.6 m ,r A =-1 m(舍去)(2分)所以Q 的位置坐标为x =x A +r A =2.6 m .(2分)答案:(1)2.5 N/C 沿x 轴负方向 (2)带负电 理由见解析 (3)x =2.6 m。
