新能源汽车电缆新能源汽车电缆是指用于连接电动汽车（EV）电池和驱动器之间的电缆。
随着新能源汽车的快速发展，电动汽车电缆的需求也在不断增长。
本文将介绍新能源汽车电缆的特点、分类和市场前景。
首先，新能源汽车电缆与传统汽车电缆相比有以下几个特点。
首先，新能源汽车电缆需要承受更高的电流负载。
由于电动汽车的驱动电机需要较高的电流来提供动力，因此电缆需要具备更高的导电能力和散热性能。
其次，新能源汽车电缆需要更好的防水、防潮和耐温性能。
由于电动汽车使用电池作为能源，因此电缆需要具备较高的防水性能，以保证在恶劣的环境条件下仍能正常运行。
此外，由于电动汽车电池的工作温度较高，电缆还需具备良好的耐温性能。
另外，新能源汽车电缆还需要具备较高的安全性能，以确保在故障发生时能迅速切断电流，避免出现火灾或其他安全事故。
根据用途的不同，新能源汽车电缆可以分为充电用电缆和驱动用电缆。
充电用电缆是用于连接电动汽车和充电桩的电缆。
该电缆需要具备较高的导电能力和耐用性，以确保充电过程的安全和高效。
驱动用电缆则是用于连接电池和驱动器的电缆。
该电缆需要具备较高的导电能力和耐温性能，以满足电动汽车驱动系统的需求。
目前，新能源汽车电缆市场呈现出快速增长的势头。
随着全球对环境保护意识的不断提高，新能源汽车的销量逐年增加，从而推动了电动汽车电缆市场的发展。
根据市场研究机构的调查，预计到2025年，全球新能源汽车电缆市场的规模将达到XX 亿美元，年复合增长率将超过XX%。
同时，新能源汽车电缆制造商也在不断升级和创新产品，以满足市场需求。
例如，一些制造商正在开发更轻、更耐用、更节能的新型电缆，以提高电动汽车的性能和续航里程。
综上所述，新能源汽车电缆是连接电动汽车电池和驱动器的电缆，具备更高的导电能力、防水性能、耐温性能和安全性能。
根据用途的不同，新能源汽车电缆可分为充电用电缆和驱动用电缆。
随着新能源汽车销量的增加，新能源汽车电缆市场也呈现出快速增长的趋势。

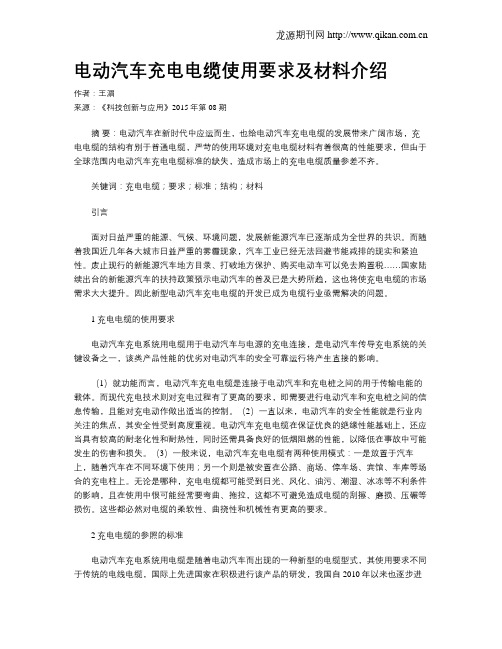

电动汽车充电电缆使用要求及材料介绍作者：王湄来源：《科技创新与应用》2015年第08期摘要：电动汽车在新时代中应运而生，也给电动汽车充电电缆的发展带来广阔市场，充电电缆的结构有别于普通电缆，严苛的使用环境对充电电缆材料有着很高的性能要求，但由于全球范围内电动汽车充电电缆标准的缺失，造成市场上的充电电缆质量参差不齐。
关键词：充电电缆；要求；标准；结构；材料引言面对日益严重的能源、气候、环境问题，发展新能源汽车已逐渐成为全世界的共识。
而随着我国近几年各大城市日益严重的雾霾现象，汽车工业已经无法回避节能减排的现实和紧迫性。
废止现行的新能源汽车地方目录、打破地方保护、购买电动车可以免去购置税……国家陆续出台的新能源汽车的扶持政策预示电动汽车的普及已是大势所趋，这也将使充电电缆的市场需求大大提升。
因此新型电动汽车充电电缆的开发已成为电缆行业亟需解决的问题。
1 充电电缆的使用要求电动汽车充电系统用电缆用于电动汽车与电源的充电连接，是电动汽车传导充电系统的关键设备之一，该类产品性能的优劣对电动汽车的安全可靠运行将产生直接的影响。
（1）就功能而言，电动汽车充电电缆是连接于电动汽车和充电桩之间的用于传输电能的载体。
而现代充电技术则对充电过程有了更高的要求，即需要进行电动汽车和充电桩之间的信息传输，且能对充电动作做出适当的控制。
（2）一直以来，电动汽车的安全性能就是行业内关注的焦点，其安全性受到高度重视。
电动汽车充电电缆在保证优良的绝缘性能基础上，还应当具有较高的耐老化性和耐热性，同时还需具备良好的低烟阻燃的性能，以降低在事故中可能发生的伤害和损失。
（3）一般来说，电动汽车充电电缆有两种使用模式：一是放置于汽车上，随着汽车在不同环境下使用；另一个则是被安置在公路、商场、停车场、宾馆、车库等场合的充电柱上。
无论是哪种，充电电缆都可能受到日光、风化、油污、潮湿、冰冻等不利条件的影响，且在使用中很可能经常要弯曲、拖拉，这都不可避免造成电缆的刮擦、磨损、压碾等损伤。
低烟无卤电缆生产工艺低烟无卤电缆生产工艺是一种新型的电缆生产工艺，相比传统的电缆生产工艺，具有更低的烟雾和无毒无害的特点。
下面将介绍低烟无卤电缆的生产工艺流程和主要步骤。
一、原材料准备低烟无卤电缆的主要原材料包括导体、绝缘层和护套材料。
导体一般采用铜线或铝线，绝缘层采用环保的低烟无卤材料，护套材料采用同样环保的低烟无卤材料。
二、导体制造导体是电缆的核心部分，一般采用多股绞合的方式制造。
首先，将多股铜线或铝线穿过挤出机进行绞合，然后通过加热和拉伸的方式将绞合后的铜线或铝线拉伸成所需直径的导体。
三、绝缘层制造绝缘层是为了隔离导体和外界环境，防止电流外泄和短路。
低烟无卤电缆采用环保的低烟无卤材料作为绝缘层。
首先，将绞合好的导体穿过挤出机，挤出机会将低烟无卤材料挤压形成绝缘层。
四、护套制造护套是为了保护电缆，增加电缆的机械强度和耐磨性。
低烟无卤电缆采用环保的低烟无卤材料作为护套材料。
首先，将绝缘好的电缆通过挤出机，挤出机会将低烟无卤材料挤压形成护套。
五、检测在生产过程中，需要对电缆进行严格的检测，以确保其质量符合标准要求。
检测包括导体电阻检测、绝缘电阻检测、耐压测试、低烟无卤性能测试等。
六、成品包装完成所有工艺后，将生产好的低烟无卤电缆进行包装。
常见的包装方式包括卷装和木箱包装。
在包装过程中，需要注意保护电缆的外观，避免损坏。
以上是低烟无卤电缆的生产工艺流程和主要步骤。
低烟无卤电缆生产工艺相比传统的电缆生产工艺，需要使用环保的低烟无卤材料，并通过严格的检测确保质量，以满足现代社会对电缆环保性能的需求。
《电动汽车传导充电系统用电缆技术规范第1部分一般规定》编制说明中国质量认证中心2013年9月1.背景面对日益严峻的能源、环境、气候变化，发展新能源动力汽车已经逐步成为全球共识。
电动汽车作为解决方案之一，其普及将对新能源应用以及交通系统产生积极而又深远的影响，也将为电动汽车相关传导充电系统产品行业带来良好的发展机遇。
电动汽车传导充电系统用电缆用于电动汽车与电源的充电连接，是电动汽车传导充电系统的关键设备之一，该类产品性能的优劣对电动汽车的安全可靠运行将产生直接的影响。
电动汽车传导充电系统用电缆是随着电动汽车而出现的一种新型的电缆形式，国际上先进国家也正在积极进行该产品的研发，我国自2010年以来也逐步进行该类产品的研制，由于该类产品目前尚无相应的IEC标准、也无国家标准，各方对于产品质量的控制和评估存在一定的差异。
为将来更好地规范电动汽车传导充电系统用电缆的市场，中国质量认证中心和上海电缆研究所检测中心（国家电线电缆质量监督检验中心）针对该产品的使用前景及潜在的市场需求和出口需求进行了广泛的调研，对该产品的使用场合和特点进行了积极的研究，结合电动汽车传导充电系统用电连接装置的要求，根据电动汽车传导充电系统用电缆的使用场合和特点，提出了电动汽车传导充电系统用电缆的技术规范，其中包括结构尺寸、电气性能、机械性能、抗弯曲和伸展性能、抗外部压力性能和环境性能等方面的要求，以满足用户的需求。
本技术规范主要参照了EN 50525-2-21-2011、EN 50525-2-41-2011、EN 50525-2-82-2011、EN 50525-2-83-2011、EN 50525-3-21-2011、GB/T 18487-2001等标准以及国内在电动汽车传导充电系统用电缆制造方面技术领先的电缆制造企业的企业标准，并根据检测中心对电动汽车传导充电系统用电缆模拟试验研究经验进行编制。
2.工作过程综述2.1技术要求制定原则为使本技术规范能够符合生产、设计和使用单位为保障产品安全运行而对产品提出的技术要求，有助于完善对电动汽车充电系统用电缆质量的检测，在技术要求制定过程中，结合国内电动汽车充电系统用电缆的发展状况，我们遵循了如下几个原则：符合国家的有关政策要求；●本规范在国内成熟电缆标准的基础上，参考国外标准及企业标准，对产品的安全方面制定技术要求，与已颁布实施的相关标准相协调；●本规范充分考虑我国电动汽车充电系统用电缆产品生产企业的发展水平，尽量消除不同电缆企业对组件技术要求的差异性。
新能源汽车充电技术研究与发展趋势分析随着环保意识的增强和能源短缺问题的日益突出，新能源汽车成为未来出行的重要选择。
而新能源汽车的充电技术则成为了其发展的关键所在。
本文将对新能源汽车充电技术的研究现状进行分析，并探讨其未来的发展趋势。
一、新能源汽车充电技术的研究现状1. 慢充技术：慢充技术是目前新能源汽车充电技术中最常用的一种方式。
它采用传统电源进行给电，并配备电动汽车充电设备，通过电缆和插头与车辆连接，将交流电源转换为车辆需要的直流电进行充电。
慢充技术的优点是成本相对较低且成熟稳定，但其充电速度较慢，一般需要几个小时甚至更长时间才能完成充电。
2. 快充技术：快充技术是新能源汽车充电技术的一个重要发展方向。
相比于慢充技术，快充技术在充电速度上有了明显的提升。
快充技术一般采用高功率充电器和电站进行充电，能够在较短的时间内完成车辆的充电。
然而，快充技术在实际应用中面临着一些挑战，如高成本、电池安全性等问题。
3. 无线充电技术：无线充电技术是近年来兴起的一种新能源汽车充电技术。
它通过电磁感应原理，将电能以无线形式传输给车辆进行充电。
无线充电技术的优点是使用方便、不用担心电缆损坏等问题，同时也提高了用户的充电体验。
然而，目前无线充电技术的效率仍然较低，需要进一步提高。
二、新能源汽车充电技术的发展趋势1. 快速充电技术的改进：随着技术的不断进步和成本的降低，快速充电技术将得到更广泛的应用。
高功率充电设备和电站的建设将成为重点，以提高充电速度和便利性。
此外，充电设备的智能化和互联网技术的应用也将推动快速充电技术的发展。
2. 慢充技术的精细化管理：尽管慢充技术充电速度较慢，但它具有较低的成本和较高的稳定性。
因此，在未来的发展中，慢充技术将逐渐发展出更加精细化的管理方式，包括充电桩的布局规划、充电管理系统的建设等，以提高空间利用率和管理效率。
3. 无线充电技术的进一步推广：无线充电技术的便利性和用户体验是其发展的优势所在。
电动汽车充电设备方案目录一、内容综述 (2)1.1 背景与意义 (3)1.2 目的与范围 (4)二、电动汽车充电设备概述 (5)2.1 电动汽车充电设备的定义 (6)2.2 电动汽车充电设备的分类 (7)2.2.1 按照充电方式分类 (8)2.2.2 按照安装方式分类 (9)三、电动汽车充电设备方案设计 (10)3.1 设计原则与目标 (12)3.2 设计内容 (12)3.2.1 充电设备选型 (13)3.2.2 充电网络规划 (15)3.2.3 充电接口标准 (16)3.2.4 安全防护措施 (17)四、电动汽车充电设备实施与安装 (17)4.1 施工准备 (19)4.2 施工过程 (20)4.3 工程验收 (21)五、电动汽车充电设备运行与维护 (23)5.1 运行管理 (24)5.2 维护保养 (25)5.3 故障处理 (26)六、电动汽车充电设备效果评估 (27)6.1 设备性能评估 (29)6.2 用户满意度调查 (30)6.3 经济效益分析 (31)七、结论与展望 (32)7.1 结论总结 (33)7.2 发展前景与建议 (34)一、内容综述随着环境保护意识的日益增强和能源结构的转型，电动汽车作为新能源汽车的代表，正逐渐走进人们的生活。
而电动汽车充电设备作为其不可或缺的配套设施，对于保障电动汽车的正常运行具有举足轻重的地位。
本方案旨在全面阐述电动汽车充电设备的种类、特点、应用及发展趋势，为电动汽车充电设施的建设和管理提供科学、合理的参考依据。
在电动汽车充电设备方案中，我们首先明确了充电设备的分类方式。
根据充电速度的不同，可分为慢充设备和快充设备；根据安装方式的不同，可分为落地式充电桩、挂壁式充电桩和立柱式充电桩等；根据接入电网的方式不同，可分为交流充电桩和直流充电桩。
这些分类方式不仅有助于满足不同场景下的充电需求，还能根据实际情况进行灵活选择和组合。
在特点方面，电动汽车充电设备强调高效性、安全性和便捷性。
新能源汽车线束的工艺流程
新能源汽车线束的工艺流程包括以下几个步骤：
1.设计和方案制定：制定线束设计方案，根据汽车的电气系统和功能要求进行设计，并确定线束的走向和连接方式。
2.材料准备：根据设计方案，准备线束所需的电线、绝缘套管、连接器、终端等材料。
3.切割和剥离：根据设计要求，将电线和绝缘套管切割成适当的长度，并剥离电线的绝缘层，以便后续的连接和布线。
4.终端制作：将电线的裸露部分插入终端，然后用压接机或焊接机进行固定和连接，以形成电线和连接器的连接点。
5.布线和组装：根据线束的走向和连接要求，在汽车的车身或底盘上进行布线，并将各个连接器和终端连接到相应的电器设备上。
6.固定和保护：使用束带、胶带或专用的线束夹等工具，将线束固定在车身或底盘上，并进行保护措施，防止线束受到振动、磨损和损坏。
7.测试和质检：对已安装完成的线束进行全面的测试和质量检查，确保线束的连
接可靠性、安全性和性能符合要求。
8.终检和包装：对线束进行最终的检查和整理，确认线束的质量符合要求后，进行包装和标识，以备发货和安装使用。
以上是新能源汽车线束的一般工艺流程，具体的流程和步骤可能因生产厂家和车型而有所差异。
技术要求与结构1 导体导体应是符合GB/T 3956—2008的第5种或第6种镀金属层或不镀金属层退火铜导体。
采用热固性绝缘材料时导体宜采用镀锡铜导体，采用热塑性绝缘材料时导体可采用裸铜导体。
信号或控制线芯导体允许采用适当材料加强。
对于交流充电电缆：主绝缘线芯的导体标称截面积：1~70mm2。
信号或控制线芯的导体标称截面积：0.5~1.5 mm2。
对于直流充电电缆：主绝缘线芯的导体标称截面积：10~240 mm2；保护接地线芯的导体标称截面积：6~120 mm2；辅助电源线芯的导体标称截面积：4~6 mm2；信号或控制线芯的导体标称截面积：0.5~2.5 mm2。
2 隔离层允许在导体外包覆一层合适材料制成的隔离层。
3 绝缘（包括主线芯、接地线芯、辅助电源线芯等）绝缘应采用表1中所列的一种挤包成型的绝缘材料混合物。
绝缘机械物理性能应符合表7的规定。
绝缘应紧密挤包在导体或隔离层外，并能够被剥除而不破坏绝缘体、导体或镀锡层（若有）。
绝缘厚度标称值应符合表的规定，任何隔离层的厚度不包括在绝缘厚度中。
绝缘平均厚度应不小于表2中规定的标称值，绝缘最薄处厚度应不低于标称值的90﹪减去0.1mm。
表1绝缘和护套材料4 信号或控制线芯允许有一根或多根信号或控制线芯。
信号或控制线芯的绝缘材料应与主绝缘线芯材料一致。
信号或控制线芯的绝缘厚度的标称值为0.5mm，绝缘平均厚度应不小于标称值。
最小测量值不低于标称值的90%-0.1mm。
若有屏蔽，信号或控制线芯的屏蔽可采用两种方式：裸铜线或镀锡铜线编织屏蔽；或铝塑复合带绕包屏蔽加铜线或镀锡铜线编织复合屏蔽。
编织用铜线或镀锡铜线的标称直径应不小于0.10mm。
只用铜线或镀锡铜线编织屏蔽时，编织密度应不小于80%，编织密度的计算方法按本标准第6.7条款的规定。
采用铝塑复合带绕包屏蔽加铜线或镀锡铜线编织复合屏蔽时，铜线或镀锡铜线的编织密度应不小于60%，铝塑复合带的绕包搭盖率应不小于15%。
专利名称：汽车充电电缆
专利类型：实用新型专利
发明人：关勇
申请号：CN201020589642.7申请日：20101102
公开号：CN201893156U
公开日：
20110706
专利内容由知识产权出版社提供
摘要：本实用新型涉及汽车充电电缆，实用新型对汽车充电电缆信号传输芯线外层增加了透明麦拉带和铜丝编织屏蔽，保护信号传输芯线免受干扰。
芯线用多根细铜丝绞合而成，增加了芯线的柔软度。
电缆外被的外壁采用锯齿形状并采用阻燃聚氨酯材料，起到防滑防冻的效果。
申请人：无锡鑫宏业特塑线缆有限公司
地址：214100 江苏省无锡市南站经济发展园A区39号
国籍：CN
代理机构：北京中恒高博知识产权代理有限公司
代理人：夏晏平
更多信息请下载全文后查看。
