模电Ch1 常用半导体器件基础概念6二极管PN结...PN结和二极管区别2IV特性4主要参数1瞬态响应3IV特性等效电路16微变等效电路7稳压二极管14其他二极管2BJT双极型三极管(Bipolar Junction Transistor,简称BJT)双极： 在工作时有电子和空穴两种载流子参与导电过程注意集电极的结面积较大:为什么要大?为什么是电流控制器件因为β化简成了一个系数,IC和IB成比例4晶体管内部载流子的运动6共射电流放大系数7共射特性曲线输入特性曲线输入特性曲线开启电压Von硅三极管的Von为0.5~0.7V,锗三极管的Von为0.2~0.3V。
指数关系当Uc增大时，曲线将右移输出特性曲线UBE<UEBQ,B-E反偏,B-C反偏开启电压UonB-E正,B-C反偏B-E正,B-C正注意横线由IB控制,而EFT是电压Vgs具体公式是什么?没有吗?这里Ib和纵轴Ic是线性关系，比例为β改变β的方法在半导体器件有讲硅三极管开始进入饱和区的Vce值约为0.6~0.7V例题主要参数17温度对晶体管的影响10FET单极型器件:只靠多数载流子导电结型FET52绝缘栅FET(MOSFET)50主要参数27FET和BJT的比较7集成电路中的元件Ch2 基本放大电路放大电路性能指标28BJT共射放大电路基本共射放大电路6直接耦合共射放大电路8阻容耦合共射放大电路4PNP共射放大电路放大电路分析...静态工作点的稳定温度34BJT放大电路三种基本接法50EFT放大电路55复合管52Ch3 集成运算放大电路使用原因26结构87电压传输特性7零点漂移15主要性能指标1运放类型7集成运放结构拆分11运放等效电路（低频）6运放保护措施7常用结构输入级常使用共集共基来提高输入电阻，提高带宽为什么提高带宽？利用有源负载提高放大倍数，使单端输出电路的差模放大倍数近似等于双端输出电路的差模放大倍数？例题4Ch4 放大电路的频率响应基本高低通模型7晶体管的高频等效模型晶体管的混合π模型简化的混合π模型13β和α随频率的变化10FET的高频等效模型7单管放大电路的频率响应电容考虑情况3单管共射放大电路46单管共源放大电路6频率响应的改善减小fL加大耦合电容及其回路电阻，以增大回路时间常数或各级之间采用直接耦合（不用耦合电容也就没有高通）增大fH减小C'π/C'gs, 而C'π≈Cπ+(gm*RL)Cu，所以可以通过减小gmRL的方法提高fH->注意：fH的提高与|A|的增大是相互矛盾的。

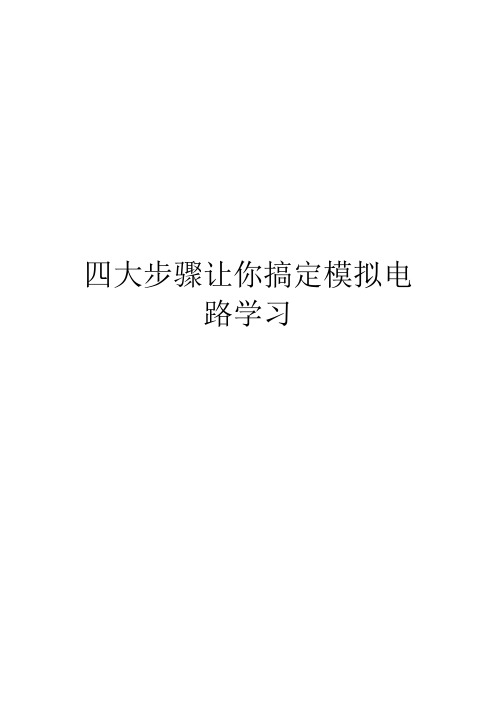

四大步骤让你搞定模拟电路学习众所周知，模拟电路难学，以最普遍的晶体管来说，我们分析它的时候必须首先分析直流偏置，其次在分析交流输出电压。
可以说，确定工作点就是一项相当麻烦的工作（实际中来说），晶体管的参数多、参数的离散性也较大。
但值得我们注意的是，模拟电路构建了电子行业的基础，至今为止，电子技术已经发展到如此高的水平。
但如果我们观察各种电子电路的发展，我们会发现：几乎所有的电子技术都离不开放大技术。
即使是数字芯片内部，其基本单元都是互补型源极接地放大电路。
模拟电子技术的重要性时不我待。
模拟电路再怎么说，关键的是多学多做，做出片子就自然懂得哪些知识点需要掌握了。
这里就主要谈谈学习模拟电路要求的四个知识部分，要成为模拟电路的设计者，我们必须掌握其最基本的以下四个组成部分：（1）晶体管元件的设计它是指半导体工程学方面的知识，任何设计的IC芯片都将最终回归于它，一般都是从薛定谔波动方程式开始引出的（比较复杂），但与实际具体设计电路直接联系不大，而我们又不能缺少这部分，是理论基础。
（2）晶体管电路的设计要从事模拟电路设计事实上必须掌握晶体管电路的基本知识，推荐一边学习一边实验、仿真，PSPICE之类的都可以，通一个就行，同时要注意多想多动手。
时间长了自然能掌握晶体管电路的设计技术，这里面的学习，我们就开始掌握经验。
晶体管、FET是构建整个电路的基础，这里学通了，诸多IC的原理图就很直观了。
（3）功能模块的设计功能模块主要以各种各样的运放为基础，包括AD、 DA、PLL、稳压源等等，它们都主要是由晶体管构成的，功能模块设计工程中都会将元器件适当的理想化。
这部分的学习是十分重要的。
一般都是从这里开始学习模拟电路，这部分相对来说比较易懂，也是模拟电路学习的切入点。
（4）系统设计这部分就需要相当的高度，需要虑方方面面。
其实，说实在的，真正做过一两块片子就差不多能通大半部分。
关键是试验、动手。
模拟电路的境界复旦攻读微电子专业模拟芯片设计方向研究生开始到现在五年工作经验，已经整整八年了，其间聆听过很多国内外专家的指点。
《模电》第一章重点掌握内容：一、概念1、半导体：导电性能介于导体和绝缘体之间的物质。
2、半导体奇妙特性：热敏性、光敏性、掺杂性。
3、本征半导体：完全纯净的、结构完整的、晶格状的半导体。
4、本征激发：环境温度变化或光照产生本征激发，形成电子和空穴，电子带负电，空穴带正电。
它们在外电场作用下均能移动而形成电流，所以称载流子。
5、P型半导体：在纯净半导体中掺入三价杂质元素，便形成P型半导体，使导电能力大大加强，此类半导体，空穴为多数载流子（称多子）而电子为少子。
6、N型半导体：在纯净半导体中掺入五价杂质元素，便形成N型半导体，使导电能力大大加强，此类半导体，电子为多子、而空穴为少子。
7、PN结具有单向导电性：P接正、N接负时（称正偏），PN结正向导通，P接负、N接正时（称反偏），PN结反向截止。
所以正向电流主要由多子的扩散运动形成的，而反向电流主要由少子的漂移运动形成的。
8、二极管按材料分有硅管(S i管)和锗管(G e管)，按功能分有普通管，开关管、整流管、稳压管等。
9、二极管由一个PN结组成，所以二极管也具有单向导电性：正偏时导通，呈小电阻，大电流，反偏时截止，呈大电阻，零电流。
其死区电压：S i管约0。
5V，G e管约为0。
1 V ，其死区电压：S i管约0.5V，G e管约为0.1 V 。
其导通压降：S i管约0.7V，G e管约为0.2 V 。
这两组数也是判材料的依据。
10、稳压管是工作在反向击穿状态的：①加正向电压时，相当正向导通的二极管。
（压降为0.7V，）②加反向电压时截止，相当断开。
③加反向电压并击穿（即满足U﹥U Z）时便稳压为U Z。
11、二极管主要用途：整流、限幅、继流、检波、开关、隔离（门电路）等。
二、应用举例：（判二极管是导通或截止、并求有关图中的输出电压U0。
三极管复习完第二章再判）参考答案：a、因阳极电位比阴极高，即二极管正偏导通。
是硅管。
b 、二极管反偏截止。
f 、因V的阳极电位比阴极电位高，所以二极管正偏导通，（将二极管短路）使输出电压为U0=3V 。
