浅谈电力电缆接地环流故障分析与处理

高压电力电缆接地故障诊断分析高压电力电缆接地故障是指电缆接地处出现故障，导致电能无法正常传输的情况。

接地故障的发生会导致电网供电中断，对生产和生活造成较大影响。

及时准确地诊断和分析高压电力电缆接地故障是非常重要的。

1. 故障信息分析：首先需要收集和分析故障的相关信息，包括接地故障的发生位置、发生时间、发生频率等。

将这些信息与电缆接地故障的特点进行对比分析，从而确定故障的类型和原因。

2. 故障检测技术：利用现代检测技术，如红外热成像、超声波、电缆局放检测等，对电缆接地处进行检测。

通过分析检测结果，可以判断接地故障的位置和程度。

3. 故障模式分析：根据已知的接地故障模式和经验，分析故障的可能类型，如接地电阻增大、接地线断裂等。

根据故障模式，可以更准确地确定故障类型，并采取相应的处理措施。

4. 故障原因分析：根据故障的发生环境、设备运行情况等因素，分析接地故障的原因。

可能的原因包括设备老化、安装不规范、操作失误等。

通过分析故障原因，可以对未来的预防措施进行调整和改进。

5. 故障处理方案：根据分析结果，制定相应的故障处理方案。

对于接地电阻增大的故障，可以采取重新接地或更换接地线等措施；对于接地线断裂的故障，可以进行线路修复或更换接地设备等。

处理方案的制定要考虑到安全、经济和持续供电等因素。

在高压电力电缆接地故障诊断分析中，准确把握故障的类型和原因是关键。

需要充分了解电缆接地故障的特点和表现，掌握各种故障检测技术和分析方法。

通过科学的分析和综合判断，可以更好地诊断和解决高压电力电缆接地故障，确保电网的安全和可靠运行。

电力线路接地故障分析处理方法电力线路接地故障是电力系统运行中的常见故障之一，如果不及时处理，可能会导致电力设备受损，对电网安全稳定运行带来严重影响。

及时准确地分析和处理电力线路接地故障至关重要。

本文将从接地故障的原因分析、故障检测与诊断、故障处理与预防等几个方面展开讨论，以期为电力行业人士提供一些参考和借鉴。

一、接地故障的原因分析1. 设备老化或损坏：电力线路中的设备如变压器、绝缘子、导线等随着使用时间的增长，可能会出现老化、损坏等情况，从而导致接地故障的发生。

2. 环境因素：雷击、风雨等自然灾害或外力破坏也是导致接地故障的原因之一。

3. 施工质量不达标：电力线路建设或维护过程中，如果施工质量不达标，比如绝缘材料连接不紧密、接地电阻过大等，也可能引起接地故障的发生。

二、故障检测与诊断1. 使用接地故障检测仪进行检测：接地故障检测仪是用来检测和定位接地故障的专用设备，通过测量电压、电流、电阻等参数，可以对接地故障进行快速、准确地定位和诊断。

2. 进行现场勘查：一旦接地故障发生，需要及时派人员前往现场进行勘查，查找故障点和原因，了解接地故障的具体情况，为后续故障处理提供重要依据。

3. 分析历史故障数据：通过分析历史故障数据，可以了解接地故障的发生规律，找出故障的共性和特点，为今后的故障预防和处理提供参考和借鉴。

三、故障处理与预防1. 故障处理：一旦接地故障发生，需要及时隔离故障区域，停止供电，并尽快进行维修和处理，恢复电力系统的正常运行。

在处理过程中，需要注意保护现场人员的安全，并按照相关规定进行操作，以避免进一步损坏设备。

2. 故障预防：为了避免接地故障的发生，需要加强设备的维护保养工作，定期检查电力线路和设备的运行情况，及时发现并处理潜在的故障隐患。

加强对施工质量的监督和管理，确保施工质量符合标准要求，提高电力线路的可靠性和安全性。

电力线路接地故障分析处理方法电力线路接地故障是电力系统中常见的故障之一，其会对电网安全运行和终端设备造成严重危害。

对电力线路接地故障的分析和处理方法具有重要的意义。

下面将从故障的原因分析、故障的诊断方法以及故障的处理方法等方面展开介绍。

一、电力线路接地故障的原因分析1. 天然环境电力线路经常遭受各种天然环境的影响，如雷击、风力等。

当雷击或者强风过后，电力线路上的绝缘子可能会受损，导致接地故障的发生。

2. 设备老化随着设备的使用年限增加，各种元器件的老化也是造成接地故障的一个重要原因。

设备老化可能导致绝缘子、线路连接件等的损坏，从而造成电力线路接地故障的产生。

3. 不当操作在电力系统的运行中，人为的操作失误也会导致电力线路接地故障的发生。

比如接地开关操作不当、设备连接不正确等都可能成为接地故障的源头。

二、电力线路接地故障的诊断方法1. 巡检法定期巡检电力线路设备，特别是在发生雷击或者强风等天然环境后，应及时巡检设备，查找可能存在的故障隐患。

2. 遥测法利用远方的遥测系统监测电力线路的运行状态，一旦发现电流、电压等参数异常，及时定位故障点。

3. 红外线检测法利用红外线摄像仪对电力线路设备进行红外线检测，通过观察设备的热态变化，找出可能存在的故障点。

4. 振动检测法通过设备的振动状态变化来发现可能存在的故障点，如绝缘子破损等。

三、电力线路接地故障的处理方法1. 隔离故障点一旦发现电力线路出现接地故障，应立即进行隔离操作，断开故障线路与电网的连接，保证周围设备和人员的安全。

2. 排除故障原因对故障点进行深入的分析，找出故障的主要原因，彻底排除故障。

3. 换新设备如果故障是由于设备老化或者受损导致的，应及时更换新设备，以恢复电力线路的正常运行。

4. 加强绝缘工作对电力线路设备的绝缘工作应加强，定期更换老化的绝缘子，提高设备的使用寿命，减小接地故障的发生几率。

5. 优化操作程序加强对操作人员的培训和管理，规范操作程序，减少人为操作失误导致的接地故障。

浅谈电力电缆接地环流故障分析与处理发表时间：2018-01-16T09:15:58.180Z 来源：《电力设备》2017年第28期作者：马瑜[导读] 摘要：随着经济的快速增长，国家对于电力的要求也越来越高，在电力传输过程中，受种种因素影响，高压电力电缆中潜在的故障问题逐渐暴露，给高压电力电缆供电的稳定性与可靠性带来不利影响。

（国网南阳供电公司河南南阳 473000）摘要：随着经济的快速增长，国家对于电力的要求也越来越高，在电力传输过程中，受种种因素影响，高压电力电缆中潜在的故障问题逐渐暴露，给高压电力电缆供电的稳定性与可靠性带来不利影响。

因此采用准确、快速的接地故障查找技术对高压电力电缆的故障问题进行查找，并消除存在的电缆故障问题，对供电的可靠性与稳定性可起到积极作用。

文章主要从电力电缆故障的基本概述出发，对高压电力电缆接地故障查找技术进行了分析，以供参考完善。

关键词：电力电缆；接地环流；故障分析引言电缆的运用逐渐替换下电线杆和许多露天的线路，输电的安全性和可靠性得到了优化和加强。

我国人口众多，经济发展敏捷，关于电力能源更加的依靠，生活和工作都离不开电力的支撑，因而相应的用电需求越加巨大，给电力运送线路造成了很大的负荷，为了减少电力能源的耗费，下降沿途运送线路和设备的损耗，我国采纳高压和特高压输电形式，将电力更快更节约的送达需求电力的当地，设备的损耗被下降，人们日子中所要承当的电费也在下降，但不可否认的是，这种高压电缆尽管具有较大的优势，可是一旦发作故障问题，深埋地下的电缆在故障勘探和发现上比较困难，有必要使用先进的勘探设备来敏捷及时的查找呈现故障的切当方位，也促进了更多的故障检测技能的立异发展，其间接地故障的查找技能就是主要针对高压电缆故障的一种勘探技能，本文将侧重讨论其表现的效果以及具体的解决办法。

1电力电缆构成分析在对电力电缆进行细化分析的过程中，要对其构成细节展开有效调研和综合性处理，积极落实愈加有用的信息处理机制和操控模型，确保管控系统的完好度和处理作用。

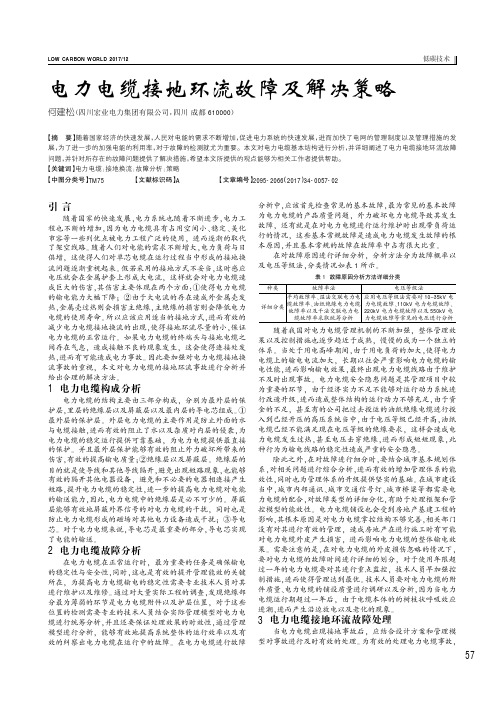

电力电缆接地环流故障及解决策略何建松（四川宏业电力集团有限公司，四川成都610000）【摘要】随着国家经济的快速发展，人民对电能的需求不断增加，促进电力系统的快速发展，进而加快了电网的管理制度以及管理措施的发展，为了进一步的加强电能的利用率，对于故障的检测就尤为重要。

本文对电力电缆基本结构进行分析，并详细阐述了电力电缆接地环流故障问题，并针对所存在的故障问题提供了解决措施，希望本文所提供的观点能够为相关工作者提供帮助。

【关键词】电力电缆；接地换流；故障分析；策略【中图分类号】TM75【文献标识码】A【文章编号】2095-2066（2017）34-0057-02引言随着国家的快速发展,电力系统也随着不断进步,电力工程也不断的增加,因为电力电缆具有占用空间小、稳定、美化市容等一些列优点被电力工程广泛的使用,进而逐渐的取代了架空线路。

随着人们对电能的需求不断增大,电力负荷与日俱增,这使得人们对单芯电缆在运行过程当中形成的接地换流问题逐渐重视起来。

假若采用的接地方式不妥当,这时感应电压就会在金属护套上形成大电流,这样就会对电力电缆造成巨大的伤害,其伤害主要体现在两个方面:①使得电力电缆的输电能力大幅下降;②由于大电流的存在造成外金属壳发热,金属壳过热则会损害主绝缘,主绝缘的损害则会降低电力电缆的使用寿命。

所以应该应用适当的接地方式,进而有效的减少电力电缆接地换流的出现,使得接地环流尽量的小,保证电力电缆的正常运行。

如果电力电缆的终端头与接地电缆之间存在气息,造成接触不良的现象发生,这会使得连接处发热,进而有可能造成电力事故。

因此要加强对电力电缆接地换流事故的重视,本文对电力电缆的接地环流事故进行分析并给出合理的解决方法。

1电力电缆构成分析电力电缆的结构主要由三部分构成,分别为最外层的保护层,里层的绝缘层以及屏蔽层以及最内层的导电芯组成。

①最外层的保护层。

外层电力电缆的主要作用是防止外面的水与电缆接触,进而有效的阻止了水以及杂质对内层的侵袭,为电力电缆的稳定运行提供可靠基础,为电力电缆提供最直接的保护。

高压电力电缆接地故障诊断分析高压电力电缆接地故障是电力系统中常见的故障类型之一。

接地故障会导致电力系统中的电流异常增大，可能会造成设备的烧毁、人员的触电以及电力系统的停电等严重后果。

及时准确地诊断和分析高压电力电缆接地故障对于保障电力系统的安全运行至关重要。

高压电力电缆接地故障的诊断和分析主要包括故障的定位和故障类型的判断两方面。

首先是故障的定位。

在发生接地故障时，一般会表现出电压异常下降和电流突增的现象。

为了定位接地故障点，可以利用接地故障现场的实际情况，比如通过嗅觉、听觉和触觉等感觉来判断故障的大致区域。

然后可以利用测试仪器，比如绝缘电阻测量仪、接地电阻测试仪等来进行更加精确的定位。

通过测量不同点的电阻值差异，可以逐步缩小故障的范围，最终确定故障点的位置。

接下来是故障类型的判断。

高压电力电缆接地故障的类型有很多，比如直接接地、局部接地、间接接地等。

在判断故障类型时，可以利用测试仪器进行试验测量。

比如可以利用绝缘电阻测量仪测量接地故障电缆的绝缘电阻，并与正常电缆的绝缘电阻进行对比。

如果接地故障电缆的绝缘电阻明显降低，就可以初步判断为直接接地故障；如果绝缘电阻值比正常值略高，但不明显，可以初步判断为局部接地故障；如果绝缘电阻值明显增大，可以判断为间接接地故障。

还可以结合其他测试仪器，比如局部放电测量仪、故障波形测量仪等来进行进一步的故障分析。

比如使用局部放电测量仪可以探测故障点周围是否存在电磁波干扰，进而判断故障点周围是否存在局部放电现象；使用故障波形测量仪可以对故障点处的电流波形进行分析，进而判断故障类型和严重程度。

高压电力电缆接地故障的诊断和分析需要综合运用各种测试仪器和技术手段，结合现场实际情况进行综合判断。

通过准确的故障定位和类型判断，可以及时采取相应的维修措施，有效避免故障的扩大和酿成更大灾害。

配电网接地故障原因分析及处理方法
配电网接地故障是指配电网中出现接地电流，导致电设备运行不正常的故障。

接地故
障是电力系统中最常见的故障之一，造成了严重的经济损失和安全事故，因此对于接地故
障的原因分析和处理方法的研究具有重要意义。

接地故障的原因:
1.基本电磁原理:由于配电线路或设备的绝缘电阻不足或存在局部缺陷，使得电流从
回路中流到大地上，形成回路两端的电势差，导致接地故障。

2.设备老化:随着设备以及线路的使用时间增长，设备或线路的绝缘性能会降低，电
缆绝缘老化或线路清洗不好导致表面对大气进行电离而形成导电层等各种原因都会导致接
地故障。

3.入侵动物:某些有腐蚀作用的动物可以造成导线的损坏，导致接地故障。

4.杂散电场：杂散电场是指电力设备周围存在强电场，导致设备出现漏电流，从而产
生接地故障。

5.设计不当:设计不当是接地故障发生的主要原因之一，例如不合理的接地电阻、电
缆过长等。

1.通过检测和监测手段开展接地故障诊断和隐患排除。

包括接地电阻测试、可擦写电
阻试验等多种方法。

2.维护和更换老化设备，进行定期的检修和维护，加强绝缘措施，延长设备的使用寿命。

3.设备周围进行防鼠、防蚁等动物防护，定期清洗线路，减少绝缘层缺陷。

5.在杂散电场比较强的地方，可以采用隔离或屏蔽隔离等措施，避免杂散电场的影响，减少接地故障发生的频率。

总之，合理地预防和处理接地故障，对维护电力系统的正常运行和保障人民生命财产
安全都具有非常重要的意义。

电力线路接地故障分析处理方法电力线路接地故障是指电力线路的导体或设备与地之间存在异常的导通通路，导致电流由电网进入地，引起接地电流或接地电压异常升高的现象。

接地故障会对电力系统的安全运行造成威胁，因此需要对接地故障进行及时分析和处理。

一、故障分析方法1. 定位故障点：通过检查线路或设备的报警信号，了解故障目的地，通过检查线路或设备的报警信号，了解故障目的地。

2. 线路巡视：对有疑点的地方进行仔细检查，包括杆塔、导线和绝缘子等部位的检查。

3. 室内查看：对接地装置、开关设备和电缆线路等设备进行细致检查，查看是否存在异物、破损、漏电等问题。

4. 利用测试仪器：使用电流表、震动表、接地电阻仪等进行系统性的检测和测试，了解接地故障的具体情况。

5. 数据分析：对检测和测试所得的数据进行整理和分析，确定接地故障的具体位置和原因。

二、故障处理方法1. 针对导线的接地故障，应立即停电，切断故障导线与电源的连接。

对于高压线路，可以利用挂地棒等方法接地将导线接通到地，防止电压引起的危险。

2. 针对设备接地故障，应先停机，然后切断设备与电源的连接。

对于一般设备，可以通过更换设备来解决问题；对于重要设备，可以考虑对设备进行修复或更换故障部件。

3. 找到接地故障的具体位置后，应进行修复或更换故障部件，并进行严格的试验和检测，确保故障彻底解决。

4. 进行接地电阻测试，确保接地系统的质量合格。

如果接地电阻过高，应采取措施降低接地电阻，提高接地系统的可靠性。

5. 故障处理完成后，应进行相关记录和汇总，对故障处理过程进行总结和分析，以便今后遇到类似问题时参考和借鉴。

电力线路接地故障分析处理方法1. 引言1.1 背景介绍电力线路接地故障是电力系统中常见的问题，一旦出现接地故障不及时处理，可能会导致设备损坏、停电甚至造成人员伤亡。

随着电力系统的发展和扩大，接地故障的可能性也在增加，因此及时有效地处理接地故障成为电力系统运行中非常重要的问题。

在电力系统中，接地故障可能由于多种原因引起，包括设备老化、外部环境因素、操作失误等。

如果不及时进行故障检测和处理，接地故障可能会对电力系统稳定运行造成严重影响。

针对电力线路接地故障的原因分析、检测方法介绍、处理步骤详解以及对策措施建议等方面的研究是非常必要的。

本文将对电力线路接地故障进行深入研究，探讨其原因、检测方法、处理步骤以及建议的对策措施，并结合实际案例进行分析和总结，希望能为电力系统运行人员提供一定的参考和帮助。

1.2 问题提出在电力线路接地故障处理中，问题的产生往往会导致电力系统的正常运行受到影响，甚至可能引发安全事故。

问题的提出主要包括以下几个方面：1. 电力线路接地故障频发：近年来，随着电力系统的不断发展和扩展，电力线路接地故障发生的频率逐渐增加。

这些故障不仅会造成停电现象，还会对电力设备造成不同程度的损坏，给电力系统的正常运行带来极大影响。

2. 故障检测难度大：由于电力线路接地故障常常发生在地面以下，检测难度较大。

传统的检测方法往往需要耗费大量时间和人力，而且存在一定的局限性，难以做到全面准确地检测。

3. 故障处理不及时：一旦发生电力线路接地故障，如果处理不及时或处理不当，会给电力系统带来更大的损失，甚至可能引发火灾等严重安全事故。

如何及时有效地处理电力线路接地故障成为一个亟待解决的问题。

1.3 研究意义电力线路接地故障是电力系统中常见的故障，其发生会影响电网的稳定运行和安全性。

对电力线路接地故障的分析和处理方法进行研究具有重要的意义。

通过深入分析接地故障的原因，可以帮助电力系统运维人员更好地了解故障产生的机理，从而提前采取相应的预防措施，减少故障带来的损失和影响。

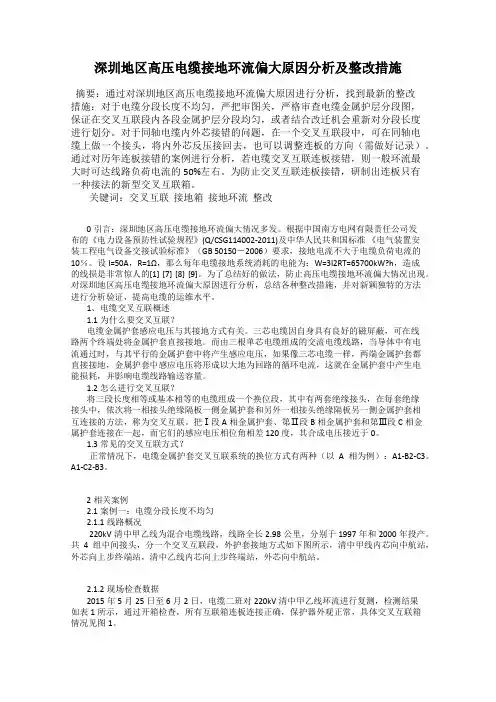

深圳地区高压电缆接地环流偏大原因分析及整改措施摘要：通过对深圳地区高压电缆接地环流偏大原因进行分析，找到最新的整改措施：对于电缆分段长度不均匀，严把审图关，严格审查电缆金属护层分段图，保证在交叉互联段内各段金属护层分段均匀，或者结合改迁机会重新对分段长度进行划分。

对于同轴电缆内外芯接错的问题，在一个交叉互联段中，可在同轴电缆上做一个接头，将内外芯反压接回去，也可以调整连板的方向（需做好记录）。

通过对历年连板接错的案例进行分析，若电缆交叉互联连板接错，则一般环流最大时可达线路负荷电流的50%左右。

为防止交叉互联连板接错，研制出连板只有一种接法的新型交叉互联箱。

关键词：交叉互联接地箱接地环流整改0引言：深圳地区高压电缆接地环流偏大情况多发。

根据中国南方电网有限责任公司发布的《电力设备预防性试验规程》(Q/CSG114002-2011)及中华人民共和国标准《电气装置安装工程电气设备交接试验标准》（GB 50150－2006）要求，接地电流不大于电缆负荷电流的10％。

设I=50A，R=1Ω，那么每年电缆接地系统消耗的电能为：W=3I2RT=65700kW?h，造成的线损是非常惊人的[1] [7] [8] [9]。

为了总结好的做法，防止高压电缆接地环流偏大情况出现。

对深圳地区高压电缆接地环流偏大原因进行分析，总结各种整改措施，并对新颖独特的方法进行分析验证，提高电缆的运维水平。

1、电缆交叉互联概述1.1为什么要交叉互联？电缆金属护套感应电压与其接地方式有关。

三芯电缆因自身具有良好的磁屏蔽，可在线路两个终端处将金属护套直接接地。

而由三根单芯电缆组成的交流电缆线路，当导体中有电流通过时，与其平行的金属护套中将产生感应电压，如果像三芯电缆一样，两端金属护套都直接接地，金属护套中感应电压将形成以大地为回路的循环电流，这就在金属护套中产生电能损耗，并影响电缆线路输送容量。

1.2怎么进行交叉互联？将三段长度相等或基本相等的电缆组成一个换位段，其中有两套绝缘接头，在每套绝缘接头中，依次将一相接头绝缘隔板一侧金属护套和另外一相接头绝缘隔板另一侧金属护套相互连接的方法，称为交叉互联。

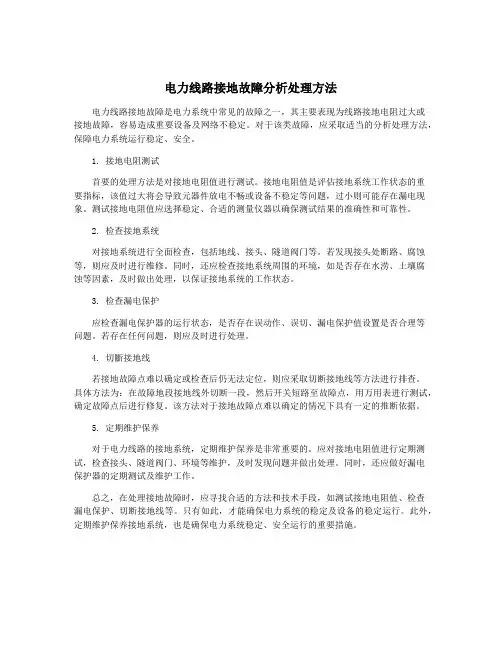

电力线路接地故障分析处理方法电力线路接地故障是电力系统中常见的故障之一，其主要表现为线路接地电阻过大或接地故障，容易造成重要设备及网络不稳定。

对于该类故障，应采取适当的分析处理方法，保障电力系统运行稳定、安全。

1. 接地电阻测试首要的处理方法是对接地电阻值进行测试。

接地电阻值是评估接地系统工作状态的重要指标，该值过大将会导致元器件放电不畅或设备不稳定等问题，过小则可能存在漏电现象。

测试接地电阻值应选择稳定、合适的测量仪器以确保测试结果的准确性和可靠性。

2. 检查接地系统对接地系统进行全面检查，包括地线、接头、隧道阀门等。

若发现接头处断路、腐蚀等，则应及时进行维修。

同时，还应检查接地系统周围的环境，如是否存在水涝、土壤腐蚀等因素，及时做出处理，以保证接地系统的工作状态。

3. 检查漏电保护应检查漏电保护器的运行状态，是否存在误动作、误切、漏电保护值设置是否合理等问题。

若存在任何问题，则应及时进行处理。

4. 切斷接地线若接地故障点难以确定或检查后仍无法定位，则应采取切断接地线等方法进行排查。

具体方法为：在故障地段接地线外切断一段，然后开关短路至故障点，用万用表进行测试，确定故障点后进行修复。

该方法对于接地故障点难以确定的情况下具有一定的推断依据。

5. 定期维护保养对于电力线路的接地系统，定期维护保养是非常重要的。

应对接地电阻值进行定期测试，检查接头、隧道阀门、环境等维护，及时发现问题并做出处理。

同时，还应做好漏电保护器的定期测试及维护工作。

总之，在处理接地故障时，应寻找合适的方法和技术手段，如测试接地电阻值、检查漏电保护、切断接地线等。

只有如此，才能确保电力系统的稳定及设备的稳定运行。

此外，定期维护保养接地系统，也是确保电力系统稳定、安全运行的重要措施。

电力线路接地故障分析处理方法
电力线路接地故障是电力系统中常见的故障之一。

接地故障一般是由于线路设备绝缘被破坏或受潮等原因导致的。

当线路出现接地故障时，会对电力系统的正常运行造成严重影响，甚至会引发火灾等安全事故。

对电力线路接地故障进行及时准确的分析和处理是十分重要的。

1. 发现故障：通常是通过监测设备或用户反映来发现线路接地故障，如电流保护装置报警或用户反映电器设备出现异常等。

2. 确认故障位置：根据线路接地故障的性质和现象，通过巡检、测量等方法确定故障位置。

3. 排除暂时故障：对于一些因外界原因引起的暂时接地故障，可以通过复位、检修等方法进行排除。

检查线路绝缘是否被破坏，是否有树枝、鸟巢等危害物影响等。

4. 确认永久性故障：对于无法通过排除暂时故障来解决的接地故障，需要进行更为深入的分析。

可以通过检查和测试设备绝缘状况、使用绝缘电阻测试仪等方法来确认故障的性质和原因。

5. 处理故障：根据故障的性质和原因，采取相应的处理方法。

进行设备更换、修复或加强接地等。

6. 验收工作：处理完接地故障后，进行验收工作，检验处理效果，保证线路接地故障得到彻底解决。

值得注意的是，在进行线路接地故障处理的过程中，需要严格遵守相关安全规范和操作规程，确保操作人员的人身安全。

上述是对电力线路接地故障分析和处理方法的简要介绍。

在实际操作中，具体的处理方法还需要根据实际情况进行具体分析和决策。

对于一些复杂的接地故障，可能需要专业人员的帮助和配合来进行处理。

高压电缆金属护套接地环流过大问题及措施摘要：高压电缆在电力系统中的应用越来越广泛，电缆金属护套环流的大小可以客观地反映电缆外护套的操作的状态，影响电缆线路额定操作的承载能力，从而影响电缆的绝缘的寿命和稳定运行，因此，高压电缆金属护套循环监测已成为供电部门运营管理的重要工作。

本文从高压电缆金属护套环流的角度，阐述了电缆金属护套环流的机理和危害,着重于单芯电缆两端直接接地和交联保护模式周期等效电路进行了分析和推导,得出影响护套环流异常的主要因素,提出了预防措施。

关键词：高压电缆；金属护套；环流；保护器引言当高压单芯电力电缆通过电流时，在电缆线芯周围会产生电磁场，其与电缆线芯产生的电流大小成正比。

当该电磁场链到单芯电力电缆金属护套时就会产生感应电压，其大小与电缆长度、敷设方式、回路的排列方式等有关。

当电力电缆外护套受到破损，造成金属护套多点接地，致使感应环流形成回路，从而使金属护套损耗增加，并导致电缆绝缘加速老化破损。

1电力电缆排列方式与护套环流在电力电缆金属护套接地的方式中，选择交叉互联和单点接地的方式越来越多，但原有的电缆外护套出现破裂，导致金属护套交叉互联接地方式分布不均，产生金属护套环流，增加电缆损耗，降低电缆使用寿命。

电力电缆的排列方式一般有水平排列、三角排列、垂直排列。

电力电缆不换位置，护套在交叉互联后，其两端接地。

水平电力电缆排列方式、三角形电力电揽排列方式、垂直电力电缆排列方式的金属护套感应电压在均满足有关规定下，电缆水平排列方式护套环流最小，金属护套损耗最小；三角形排列方式金属护套环流最大，金属护套损耗最大。

根据计算，其各种排列方式的电压数据如下，见表1。

在电力电缆不同的排列方式下，其对金属护套环流的影响也不一样，其中水平和垂直排列方式下的电力电缆金属护套环流产生的影响比三角形排列的方式的影响小。

对于高压电路的电缆线路，为了要降低其金属护套环流的影响，对电力电缆的排列方式的一致程度提出了更高的要求。

电缆接地环流常见故障问题及对系统检测的研究摘要：电力电缆因具有良好电气性能而在电网领域得到了普遍投入和使用，同时，电力电缆存在的绝缘性能状况也对电力系统的安全和稳定有直接性的影响。

想要维持电网的健康稳定运行，就需要对电缆的绝缘、运行环境等状况进行实时监测，因此，在线监测系统应运而生。

城市建设的步伐不断发展，给电缆运行环境也带来了许多不确定的因素，以往的人工监测的传统监测手段逐渐达不到电缆运行的需要，总而言之，电力系统出现的这些诸多问题亟待我们采取相应的措施，即引进先进的新兴的监测手段对电缆线路的金属护层的接地线电流加强监测控制，所以，我们进行的针对护层接地线环流监测的方案具有跨时代的意义。

本文主要分析电缆接地环流常见的故障，并对监测系统进行了研究，丰富了该方面的研究文献。

关键词：电力电缆；护层环流；在线监测；1.引言为了解决故障率高，确保电缆安全稳定运行的问题。

国网公司要求每月要对电缆的接地环流进行一次测量。

由于电缆铺设距离长，接地点多，该测量的工作量非常大，给运检单位带来巨大的负担。

通过检测电缆在线运行时的绝缘状况，会得到大量有用信息，通过这一突破点，对这些特别信息进行监测，并把得到的结果与历史数据比对判断对应绝缘状态，及时发现并找出故障问题，然后，对电缆进行定期维护检修，保证电缆系统安全可靠运行。

本课题研究一种适应电力电缆部署特点的采用无线通信、感应取能方式的方便灵活的电缆环流测量技术，必将大大提高电缆接地环流的测量效率，减少巡检工作量。

1.电缆常见故障问题电力电缆金属护层作为外绝缘保护的一道重要屏障，其接地电流的大小直接影响到电缆安全运行，在通常情况下，引起电缆接地环流异常的外在因素有很多，如：物理外力机械损伤破坏、交叉互联接线系统错接、白蚁咬蚀、设计缺陷、绝缘受潮、化学物品侵蚀、自然灾害等诸多因素。

在以上这些影响因素中，电缆线路在低压条件下引起的故障问题相比之下出现的概率会多一些，这些故障被引发的因素包括：本体线路导体被物理外力拉伸断裂或高温烧断、绝缘层被雷、电击穿等。

电力线路接地故障分析处理方法电力线路接地故障是电力系统中常见的故障之一，一旦发生接地故障，不仅会对电力系统的运行造成影响，还可能对人员和设备造成损害。

及时分析和处理电力线路的接地故障至关重要。

接下来，将介绍电力线路接地故障的分析处理方法。

一、故障的初步判断当电力系统出现接地故障时，首先需要进行故障的初步判断。

这包括：1. 进行现场巡检，查看接地故障的表现。

包括是否有烟雾、异味、火花等现象；2. 检查设备是否有漏电和异响，尤其是在接线端子、开关设备和负载设备处；3. 对电力系统的接地线进行检查，确定接地线是否存在损坏和破坏；4. 如果可能，使用测试仪器对线路的绝缘电阻、绝缘强度和漏电流进行测量。

通过以上步骤的初步判断，可以对接地故障做出初步的判断，确定是否存在接地故障，并对可能的故障原因有所了解。

二、故障的深入分析一旦确定了接地故障的存在，就需要进行故障的深入分析。

这包括：1. 对接地故障的根本原因进行分析。

可能的原因包括设备损坏、绝缘老化、线路短路等；2. 通过历史资料和日志，查看是否有类似故障的先例，以确定是否有重复性故障；3. 对已知故障现象进行模拟实验，以便更加深入地了解故障的原因。

这包括对绝缘电阻、绝缘强度、漏电流等参数的测量，以及对设备的局部检查。

通过以上步骤的深入分析，可以更加全面地了解接地故障的原因，找出根本原因，为下一步的处理工作做好准备。

三、故障的及时处理对于电力线路接地故障，需要做到及时处理，以减少故障对电力系统的影响。

接地故障的处理包括：1. 对故障设备进行维修或更换。

如果是设备损坏导致的接地故障，需要及时对设备进行维修或更换；2. 对绝缘老化的设备进行绝缘处理。

如果是因为绝缘老化导致的接地故障，需要对设备进行绝缘处理，以恢复设备的绝缘能力；3. 对线路进行检修。

对于发生接地故障的线路，需要进行全面的检修，以排查隐患，保证线路的安全运行。

通过以上步骤的及时处理，可以快速有效地处理接地故障，保证电力系统的正常运行。

电力线路接地故障分析处理方法
电力线路接地故障是电力系统中常见的一种故障，如果不及时处理，会对电力系统造成严重的影响。

因此，在电力线路接地故障出现时，需要采取相应的分析和处理方法，以确保电力系统稳定运行。

一、电力线路接地故障的原因
1. 线路绝缘老化或损坏。

2. 天气不良导致绝缘被冲击或绝缘污染严重。

3. 线路外力作用，如风、雨、雪和动物的撞击等。

4. 装置故障，如保险丝、开关、继电器等的故障。

5. 人为操作失误。

电力线路接地故障的影响主要有以下几点：
1. 影响电力系统的正常供电，造成停电。

2. 可能会引起设备损坏，导致电力系统的故障面积扩大。

3. 会给人身和财产造成危险。

1. 视察法：根据现场情况，观察线路周围环境和设备运行状况，初步确定故障位置和原因。

2. 测量法：通过对电压、电流、绝缘电阻等量的测量，确定故障位置和故障导致的电路参数的变化。

3. 模型法：通过模型仿真，分析电路参数的变化，确定故障位置和原因。

4. 经验法：根据线路故障的经验和故障排除的成功率，初步判断故障的位置和原因。

1. 确定故障位置和原因，根据实际情况，选择适当的排除故障方法。

2. 引入备用设备并切换到备用设备，恢复供电。

3. 在确定故障位置的情况下，尝试修理设备或更换损坏的设备。

4. 对于损坏严重或无法修复的设备，需要更换整个设备。

总之，电力线路接地故障的处理需要严格按照标准程序操作，及时排除故障，确保电力系统稳定运行。

同时，还需要加强对电力设备的检修和维护，防止故障的发生。

高压电缆接地环流异常原因分析及典型案例一、电缆接地环流简介110千伏及以上电缆采用单芯结构，其工作电流产生的交变磁场将在金属护层上产生感应电势，若护套通过大地形成通路，金属护层上将产生接地环流。

接地环流超标（环流值大于50A或超过负荷电流的20％或相间最大值/最小值大于3）不仅影响电缆载流量和使用寿命，环流引起的严重发热会烧毁接地线或接地箱，消缺不及时可能会引发恶性电网事故。

二、电缆接地环流影响因素影响电缆接地环流的主要有以下因素：1、电缆的接触电阻如果存在焊接不好或者接触不良的位置导致某相接触电阻增大时，该相的接地环流会显著变小，但另外两相的接地环流并不一定随之减小。

随着电阻的增大，总接地电流也并不一定随之减小。

2、接地电阻随着接地电阻与大地回路电阻之和的增加，各相接地环流都在减小。

但接地电阻过大，会导致接地处接触不良，引起发热和损耗。

3、电缆的接地方式为了限制电缆金属护层上的感应电势，高压电缆通常采用护套或屏蔽层单端接地、两端接地、交叉互联等接地方式。

对较长的高压电缆线路，能有效限制接地环流的是交叉互联接地方式。

图1交叉互联等效电缆其中，Ia、Ib、Ic分别为A、B、C 三相高压电缆金属护套上流过的电流值；Ie为经过大地回路的电流值；Rd为大地回路的等效电阻，Rd1和Rd2为电缆护套两端接地电阻；通常情况下，三相电缆的运行电流数值上可默认为一致，通过三相电流间的相位差，还抵消在完整交叉互联段内电缆金属护层上的感应电压，从而达到降低接地环流的目的。

4、各电缆分段长度、电缆排列方式、相间距离等电缆一般采用交叉互联的接地方式以减低接地环流，在电缆排管敷设的工程实践中，大量存在护套交叉互联的各段具有不同长度和不同排列方式的情况。

由于相同线芯电流下单位长度电缆水平或竖直排列方式下，金属护套感应电压大于直角三角形排列方式下护套感应电压。

因此在不等长分段电缆中，较长的电缆采用感应电压小的三角形排列方式，较短的电缆采用感应电压大的水平或竖直排列方式，有利于降低大段护套感应电压，即可通过适当选取各小段排列方式来平衡电缆长度差带来的感应电压差，以降低护套环流。
