LCOS投影技术介绍LCOS投影技术是2000年以后发展起来的最新投影技术，是一种新型的反射式投影技术，与穿透式LCD和DLP相比，LCOS具有利用光效率高、体积小、开口率高、制造技术较成熟等特点，它可以很容易的实现高分辨率和充分的色彩表现。
LCOS技术在日后大屏幕显示应用领域具有很大优势，其没有晶元模式，且具有开放的架构和低成本的潜力。
近几年来，在LCD业界出现了许多新技术，其中较热门的技术LCOS的最大优点是解析度很高，在携带型资讯设备的应用这个优点是其他技术无法与之看齐的。
注意：其实Lcos相对于其他的投影技术最大的区别就在于控制光线分解及合并的光路设计部分，也就是如何通过图像中像素信息去调节RGB各分量的大小(就是调制过程)。
LCD和DLP调节RGB分量使用的是光透射模式，会损失很多光线。
而Lcos采用的是反射技术，光损失没那么多！而且在设计上，Lcos液晶面板的开口率也比前两种大很多，这样当然会减少功耗。
简述下DLP与LCOS区别如下：DLP投影LCOS投影就目前而言，2种产品尺寸和光电效率都基本相同，没有太大的区别。
但是从2种技术本身上看，LCoS对信号的要求可以直接由电路接入，而DLP由于是由机械方式实现，在载有DMD芯片的主板上，还有相应的处理器(Processor)以及内存(Memory)，这部分的功耗在光引擎整体中永远无法避免，可以认为是DLP技术在效率上的一个缺点，特别是在手持投影整体系统中，如果再考虑散热问题，LCoS芯片优势更明显。
相对而言，LCoS的功耗可以做到小于0.1W，从长远来看，LCoS也会有一定的优势。
此外，分辨率与尺寸相同，DLP在同样大小的芯片上要实现分辨率的提高，同样是对工艺要求非常高，从第一代的DLP光引擎可以看到，320×480的分辨率已经落后与LCoS 的640×480，虽然在第二代推出了800×480的芯片，但还是落后于LCoS技术，纯粹技术上看，发展前景LCoS要比DLP好。
CRT背投影电视墙显示系统监控领域技术方案(1)CRT背投影电视墙显示系统监控领域技术方案公司概述北京彩讯科技有限公司是注册于北京中关村国际孵化园区的高新技术企业，下设有彩讯高科技研发中心，彩讯科技有限公司市场推广部及设在中国航空一集团北京工程技术研究所的生产技术中心。
目前彩讯已经在上海、深圳、广州、武汉、成都、沈阳成立了分公司，作为彩讯的销售平台和售后服务中心。
主营业务为计算机产品的软、硬件设计、开发、生产和销售。
主要产品包括数码电视墙处理器、大屏幕电视墙投影单元、背投一体机、音视频矩阵/切换器等。
其中，数码电视墙处理器属国内独创，其技术、功能以及效果等已达到国外同类产品水平。
该产品在国内多个领域应用，市场反应强烈。
北京彩讯科技有限公司共有员工70余人，其中具有中高级职称的技术开发人员及技术服务人员50余人，为更好地向用户提供及时、周到的服务奠定了坚实的基础。
北京彩讯科技有限公司作为大屏幕投影电视墙系统国有品牌市场的开拓者，致力于为用户提供高品质、高质量的产品。
目前，产品广泛应用于政府、金融（证券等）、传媒（电视台等）、公共场所（机场、火车站）、旅游场所等多个应用领域。
1.CRT技术简介投影电视机(Projection Television or Video Projector )通常也称投影机(Projector ),通常是使用具有特殊结构的投影管或液晶管，再配合专门的电路和光学放大系统，把视频图像投影在大面积屏幕上，从而获得大尺寸电视画面的装置。
和LED PDP相比，在投射出同样尺寸画面的条件下，投影电视机的结构最轻巧，使用最方便，价格最低廉，因而成为一种发展最快、应用最广泛的大画面视频显示装置。
投影管式投影机也称为显像管式或阴极射线管式( Cathode-Ray Tube，缩写为CRT投影机。
阴极射线显像管技术被用于今天所有的计算机监视器和电视。
电子束来回扫描并且直接照在一个荧光发射物体的表面，当电子打到它的表面时，光被发射，通过扫描电子束的频率大于眼睛能够检测到的频率，一个全幅图像就可以产生了。

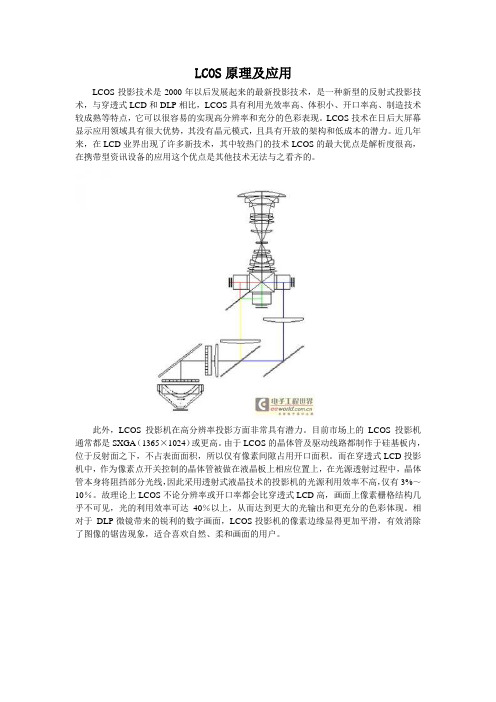

LCOS原理及应用LCOS投影技术是2000年以后发展起来的最新投影技术，是一种新型的反射式投影技术，与穿透式LCD和DLP相比，LCOS具有利用光效率高、体积小、开口率高、制造技术较成熟等特点，它可以很容易的实现高分辨率和充分的色彩表现。
LCOS技术在日后大屏幕显示应用领域具有很大优势，其没有晶元模式，且具有开放的架构和低成本的潜力。
近几年来，在LCD业界出现了许多新技术，其中较热门的技术LCOS的最大优点是解析度很高，在携带型资讯设备的应用这个优点是其他技术无法与之看齐的。
此外，LCOS投影机在高分辨率投影方面非常具有潜力。
目前市场上的LCOS投影机通常都是SXGA（1365×1024）或更高。
由于LCOS的晶体管及驱动线路都制作于硅基板内，位于反射面之下，不占表面面积，所以仅有像素间隙占用开口面积。
而在穿透式LCD投影机中，作为像素点开关控制的晶体管被做在液晶板上相应位置上，在光源透射过程中，晶体管本身将阻挡部分光线，因此采用透射式液晶技术的投影机的光源利用效率不高，仅有3%～10％。
故理论上LCOS不论分辨率或开口率都会比穿透式LCD高，画面上像素栅格结构几乎不可见，光的利用效率可达40％以上，从而达到更大的光输出和更充分的色彩体现。
相对于DLP微镜带来的锐利的数字画面，LCOS投影机的像素边缘显得更加平滑，有效消除了图像的锯齿现象，适合喜欢自然、柔和画面的用户。
LCOS投影色彩较量完胜LCDLCOS投影机工作原理目前业界普遍认可：在显示器市场20吋以下以LCD为主流，PDP可应用于30吋- 60吋产品，但价格昂贵，投影显示器适用于30吋- 60吋以上的产品，具有解析度高，价格适中等优势。
LCOS投影显示技术则是落于上述投影显示器市场；另外亦可作为直视元件，应用在HMD中。
事实上，LCOS技术也比较复杂，因为它是结合了DLP和LCD两种技术的优势而来的，所以要弄懂LCOS技术就必须要对DLP和LCD有足够的了解，DLP是一种反射投影技术，LCD（液晶）则是一种透射型技术，LCOS就是在液晶层下面加入反射技术，从而大幅提高性能。

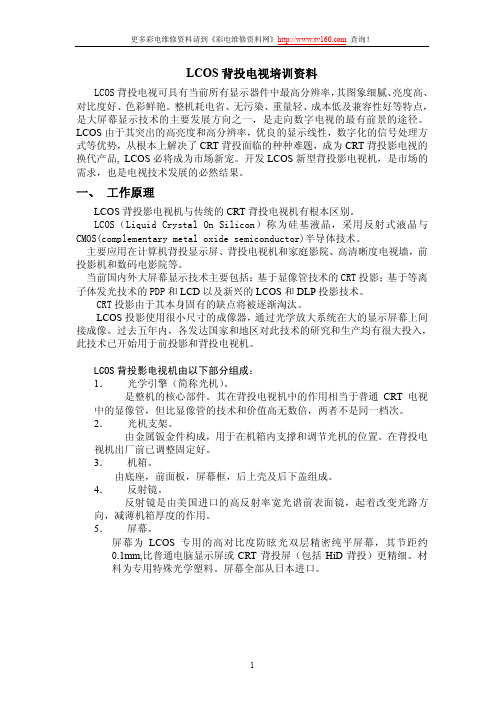

LCOS背投电视培训资料LCOS背投电视可具有当前所有显示器件中最高分辨率，其图象细腻、亮度高、对比度好、色彩鲜艳。
整机耗电省、无污染、重量轻、成本低及兼容性好等特点，是大屏幕显示技术的主要发展方向之一，是走向数字电视的最有前景的途径。
LCOS由于其突出的高亮度和高分辨率，优良的显示线性，数字化的信号处理方式等优势，从根本上解决了CRT背投面临的种种难题，成为CRT背投影电视的换代产品, LCOS必将成为市场新宠。
开发LCOS新型背投影电视机，是市场的需求，也是电视技术发展的必然结果。
一、工作原理LCOS背投影电视机与传统的CRT背投电视机有根本区别。
LCOS（Liquid Crystal On Silicon）称为硅基液晶，采用反射式液晶与CMOS(complementary metal oxide semiconductor)半导体技术。
主要应用在计算机背投显示屏、背投电视机和家庭影院、高清晰度电视墙，前投影机和数码电影院等。
当前国内外大屏幕显示技术主要包括：基于显像管技术的CRT投影；基于等离子体发光技术的PDP和LCD以及新兴的LCOS和DLP投影技术。
CRT投影由于其本身固有的缺点将被逐渐淘汰。
LCOS投影使用很小尺寸的成像器，通过光学放大系统在大的显示屏幕上间接成像。
过去五年内，各发达国家和地区对此技术的研究和生产均有很大投入，此技术已开始用于前投影和背投电视机。
LCOS背投影电视机由以下部分组成：1．光学引擎（简称光机）。
是整机的核心部件。
其在背投电视机中的作用相当于普通CRT电视中的显像管，但比显像管的技术和价值高无数倍，两者不是同一档次。
2．光机支架。
由金属钣金件构成，用于在机箱内支撑和调节光机的位置。
在背投电视机出厂前已调整固定好。
3．机箱。
由底座，前面板，屏幕框，后上壳及后下盖组成。
4．反射镜。
反射镜是由美国进口的高反射率宽光谱前表面镜，起着改变光路方向，减薄机箱厚度的作用。
LCOS投影技术LCOS投影技术投影技术是利⽤LCOS发展⼤屏幕数字背投影电视的核⼼技术之⼀投影技术，也是关键点。
⽬前在国内LCOS的光学引擎、投影镜头、投影灯泡等也处于研发初期，⼤部分⼚商的⼤屏幕数字投影电视主要依靠于从国外进⼝器件组装成成品，在这种情况下，发展投影技术，形成核⼼部件的国产化和⼤规模产业化⼗分重要。
5.1背投显⽰技术背投(Rear Projector)的定义是相对于传统的前投(Front Projector)⽽⾔的。
⼆者的主要区别在于图像光线的来源⽅式。
前投系统中，观察者和投影机位于反射屏幕的同⼀侧，投影机投射出的光线照射到屏幕后，再经过反射到达观察者；⽽背投系统中，观察者和投影机位于显⽰屏幕的两侧，从投影机发出的光线照射到半透明的显⽰屏幕上，部分透过后形成图像，所以观察者看到的是透射出来的光。
通常⼈们提到的多媒体投影机主要是指前投影机，与它们相⽐背投影的优势在于背投系统中投影机和屏幕是⼀个整体，⽤户使⽤时⽆需进⾏光学调整，像使⽤普通电视机⼀样简单。
此外背投系统中光学投影机封闭在⼀个箱体内，投射到屏幕上的光线不会受到外界光线影响，因此在较暗或较亮的环境下都可以完好地显⽰图像。
正是基于这些原理产⽣了背投电视，由于采⽤的不同的投影机种类，背投技术可以分为CRT(阴极射线管)、LCD(液晶)、LCOS(硅基液晶)、DLP(数字光处理)等⼏种。
到⽬前为⽌，CRT背投电视的技术最为成熟，⽣产规模较⼤，性价⽐⾼，依然是国内背投电视市场的主流产品。
CRT投影机可以说是投影机的⿐祖。
CRT投影机也叫三枪投影机，其⼯作原理与CRT 显⽰器没有什么不同，其发光源和成像均为CRT。
虽然CRT投影机的⼯作特征与LCD、DLP等投影机有本质区别，且CRT投影机与LCD投影机同属传输型投影机，但CRT投影机是本⾝发光，是由阴极射线电⼦束扫描击射在成像⾯上，使成像⾯上的荧光粉发光形成图像后，再传输到投影⾯上。
背投电视原理背投电视是一种利用反射原理进行投影的显示设备，其工作原理主要包括光源、反射镜、投影屏幕和透镜等组成部分。
在背投电视中，光源发出的光线经过透镜聚焦后，被反射镜反射到投影屏幕上，最终形成清晰的图像。
下面我们将详细介绍背投电视的工作原理。
首先，背投电视的光源通常采用高亮度的投影灯泡或LED光源，其发出的光线经过透镜后，形成一束平行光线。
这些平行光线被反射镜反射，然后聚焦到投影屏幕上。
在这个过程中，透镜起到了聚光的作用，使光线能够集中到一个点上，确保投影的清晰度和亮度。
其次，反射镜在背投电视中起到了至关重要的作用。
它能够将光线反射到投影屏幕上，同时保持光线的平行性，确保投影图像的清晰度。
反射镜的材质和表面处理都会对投影效果产生影响，因此在背投电视的设计中，反射镜的选择和制造工艺都至关重要。
投影屏幕是背投电视的显示介质，其特殊的材质和表面处理能够使投影图像更加清晰和亮度更高。
投影屏幕通常采用高反射率的材料，能够有效地反射光线，同时减少光线的散射和衍射，确保投影图像的质量。
最后，背投电视中的透镜也是至关重要的组成部分。
透镜能够将光线聚焦到投影屏幕上，同时调节投影图像的大小和清晰度。
不同类型的透镜能够产生不同效果的投影图像，因此在背投电视的设计中，透镜的选择和调节都需要精准的工艺和技术支持。
总的来说，背投电视利用光学原理和反射技术，实现了图像的投影和显示。
其工作原理包括光源、反射镜、投影屏幕和透镜等组成部分，它们共同协作，确保投影图像的清晰度和亮度。
背投电视在家庭影院、商业展示和教育培训等领域都有着广泛的应用，其工作原理的深入了解，有助于更好地选择和使用背投电视设备。
光栅投影显示技术及相关关键技术优势研究概述光栅投影显示技术是一种广泛应用于投影仪、电视和显示器等领域的影像显示技术。
它利用光的解构与重组原理，将光源通过光栅的分光效应，分解成不同颜色光点，并通过光学系统将其投射到屏幕上形成物体的影像，从而实现高品质的影像显示。
本文将讨论光栅投影显示技术的原理、关键技术和其优势。
一、光栅投影显示的原理光栅投影显示技术是基于光的衍射和干涉效应的。
它利用光栅将光分解成不同颜色、不同强度的光点，再通过光学系统中的透镜、反射镜等元件聚焦、投射光点到屏幕上，从而形成物体的影像。
在光栅投影显示技术中，光栅是其中最关键的元件。
光栅的特点在于其长宽比例非常高，形成微小的光学镜像面。
当投射到光栅上的入射光线通过光栅时，会发生衍射和干涉效应。
这些效应使得入射光分解成多个光点，且每个光点具有不同的颜色和亮度。
透过光学系统中的透镜、反射镜等光学元件，将这些光点聚焦并投射到屏幕上，形成了物体的影像。
由于光栅投影显示技术利用光的分光效应，可以实现较高的分辨率和色彩还原度，呈现出更加真实、清晰的影像。
二、光栅投影显示的关键技术1. 光栅设计技术：光栅设计决定了光栅投影显示技术的分辨率、光点数量、亮度和色彩等方面的性能。
通过精确的光栅设计和制造工艺，可以达到更高的显示品质。
当前，研究者们借助数值模拟和实验手段，探索出了各种光栅设计方法，并取得了显著的成功。
2. 光学系统设计技术：光学系统是光栅投影显示技术中至关重要的组成部分。
光学系统的设计决定了光栅投影显示的清晰度、亮度、对比度等方面的性能。
研究者们通过优化透镜、反射镜、聚光器等光学元件的设计和配置，提高了光栅投影显示的画质。
3. 光源技术：光源是光栅投影显示技术中的重要组成部分。
传统的光源如卤素灯泡、气体放电灯等逐渐被LED（发光二极管）和激光光源所取代。
LED和激光光源具有体积小、寿命长、能源效率高等优点，能够提供更为均匀和高亮度的光源，进而改善光栅投影显示的亮度和色彩还原度。
背投电视技术原理关键词：背投技术、液晶显示、数字光处理、硅基液晶1、背投显示技术背投(Rear Projector)的定义是相对于传统的前投(Front Projector)而言的。
二者的主要区别在于图像光线的来源方式。
前投系统中，观察者和投影机位于反射屏幕的同一侧，投影机投射出的光线照射到屏幕后，再经过反射到达观察者；而背投系统中，观察者和投影机位于显示屏幕的两侧，从投影机发出的光线照射到半透明的显示屏幕上，部分透过后形成图像，所以观察者看到的是透射出来的光，其原理如图1：图1：背投原理图通常人们提到的多媒体投影机主要是指前投影机，与它们相比背投影的优势在于背投系统中投影机和屏幕是一个整体，用户使用时无需进行光学调整，像使用普通电视机一样简单。
此外背投系统中光学投影机封闭在一个箱体内，投射到屏幕上的光线不会受到外界光线影响，因此在较暗或较亮的环境下都可以完好地显示图像。
正是基于这些原理产生了背投电视，由于采用的不同的投影机种类，背投技术可以分为CRT(阴极射线管)、LCD(液晶)、LCOS(硅基液晶)、DLP(数字光处理)等几种。
到目前为止，CRT背投电视的技术最为成熟，生产规模较大，性价比高，依然是国内背投电视市场的主流产品。
但CRT背投是靠荧光粉发光，很难提升亮度，容易使显像管老化，时间长了，画面会变暗，清晰度降低。
鉴于此，随着其他三种技术的逐渐成熟，市场必将重新分割，谁将占据未来市场的主流呢？下面我将分别介绍一下LCD、DLP 、LCOS三种背投电视投影技术。
2、 LCD背投技术LCD(Liquid Crystal Display)背投的成像方式为穿透式，成像器件为液晶板，是一种被动式的投影方式。
它利用外光源（金属卤素灯或UHP灯），因此只要提高灯泡的功率就可以提升亮度。
它利用比较成熟的液晶投影技术，色彩还原性好，亮度和对比度都优于CRT 背投。
随着技术的不断发展，目前困扰业界的灯泡寿命问题，也将得到较好的解决。
1、背投：背投指投影设备置于屏幕之后，直接朝向观众投影。
光学屏幕可控制光线路径并将明亮清晰的图像投至预先确定的观视范围。
此外，演示者和观众站在图像前面不会留下暗影。
再加上投影仪器隐藏在屏幕背面，使观视范围保持安静、整洁及清晰。
2、菲涅耳透镜及柱状透镜光学原理：靠投影机一侧的高精度菲涅耳透镜有聚光镜的功能：汇聚投影光线并将其以正确的角度传送至屏幕。
丙烯酸屏幕上的漫射物质控制垂直光线的分布，屏幕正面良好的点距双凸镜可将高分辨率图像分布在180°水平视角范围上。
目前背投屏幕有三种：第一种：前面有柱状透镜，后面有菲涅耳透镜。
这种是第一流的光学背投屏幕；第二种：后面有菲涅耳透镜，而前面无柱状透镜，靠点状来实现。
这种屏幕比第一种要差；第三种：前后都无透镜。
这种屏幕很差，不属于光学屏幕的范畴。
3、屏幕的焦距（Focal Length）:屏幕的Focal length 指屏幕与它最近的一个焦点的距离计算公式：光投射距离=屏幕的宽度 X 镜头的焦距（注：若使用一次反射时，背投距离约为光投射距离的60%）屏幕焦距与投影机镜头的关系等于Focal length时，屏幕图象的亮度非常均匀。
大于屏幕的Focal length时光线将会变窄，图像的最亮的部分会在屏幕角上。
为实现图像在屏幕上完美的再现, RPS光学系列背投屏幕可覆盖各种投影机的不同镜头!屏幕的Focal length 指屏幕与它最近的一个焦点的距离。
正确的安装是投影射距离与屏幕的焦距相匹配，最好在-5%~+10%之间4、背投屏幕的材料：光学背投幕的制作材料是由光学级Acrylic（丙烯酸）树脂组成。
电视机光栅刷新原理电视机是人们生活中不可或缺的娱乐工具之一，其显示图像的原理是通过光栅刷新来实现的。
本文将介绍电视机光栅刷新的原理及其作用。
一、原理概述电视机的原理是利用电子束在屏幕上扫描并激发荧光物质产生可见光，以显示出图像。
而电视机光栅刷新的原理则是将整个图像分割成一系列的水平扫描线，通过逐行扫描的方式完成图像的显示。
二、电子束扫描在电视机的背后，有一个称为电子枪的器件。
电子枪通过电子源将电子加速并聚焦成一束，然后将电子束投射到屏幕上。
屏幕上涂有荧光物质，并针对三基色（红、绿、蓝）施加不同的荧光物质，以实现彩色显示。
三、光栅刷新原理1. 水平扫描为了显示完整的图像，电子束从屏幕左上角开始，按照从左到右、从上到下的顺序进行扫描。
它在每个水平位置停留的时间很短，然后迅速移动到下一个水平位置。
这一过程称为水平扫描。
2. 垂直回扫当电子束完成一次水平扫描后，会沿着屏幕的垂直方向迅速回到起始位置，开始下一次扫描。
这个过程称为垂直回扫。
3. 垂直消隐为了确保图像的质量，电子束回到起始位置前，会暂时关闭，这样在下一次水平扫描开始之前，不会出现残留的电子束。
这个过程称为垂直消隐。
4. 扫描间隔电视机光栅刷新频率决定了电子束进行水平扫描的速度。
一般来说，刷新频率越高，图像的稳定性越好，眼睛的疲劳感越小。
四、光栅刷新对画质的影响1. 分辨率光栅刷新原理影响着电视机的分辨率。
分辨率指的是在垂直方向上能够显示的水平扫描线的数量，即屏幕上能够看到的水平线的条数越多，图像的细节就越清晰。
2. 画面流畅度光栅刷新原理直接决定了电视机画面的流畅度。
如果刷新频率过低，就会出现画面撕裂和画面闪烁的情况，影响观看体验。
而高刷新率则可以让画面更加流畅，提升观赏效果。
3. 动态对比度光栅刷新原理也对电视机的动态对比度有一定的影响。
动态对比度指的是在显示不同亮度的图像时，显示器能够同时呈现的最佳黑色和最佳白色亮度之比。
通过合适的光栅刷新原理设计，可以提升动态对比度，增强图像的层次感和色彩饱和度。
