彩色电视机开关电源电路

ＯＣＣＵＰＡＴＩＯＮ2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘　要：电源电路为彩色电视机各个组成部分提供所需的工作电压，是电视机正常工作的前提。

一旦电源电路发生故障，电视机将处于“三无”状态（无伴音、无光栅、无图像）。

彩色电视机的电源采用的是开关稳压电源，具有工作效率高、稳压性能好、调整范围宽等优点，还可以实现遥控开、关机，但电路复杂，故障率高，是电视机检修的重点部位。

本文以ＴＣＬ２１１６型彩色电视机为例对其电源电路进行分析，并根据经验对出现的常见故障检修进行总结。

关键词：彩色电视机　电源电路　分析　故障检修开关式稳压电源，是一个将交流转换为直流，将直流又转换为交流，再将交流转换为稳定直流电的电源转换电路。

它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化，且无论输入电压和电源负载发生何种变化，它都能使输出电压保持在一个非常稳定的工作状态，是一种新型直流稳压电源。

一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。

开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源（如伴音系统、场输出系统等），但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。

开关电源电路组成方框图如图1所示。

图1　开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例，其开关稳压电源电路采用自激式开关电源。

采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势，在反馈绕组⑤～⑥间产生互感电动势加至开关调整管的基极，使开关调整管自激振荡，经开关变压器耦合，在变压器二次绕组中分别输出几组直流电压，供给行扫描及伴音功放电路。

主要电路分析如下。

1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801～ VD804、C804～C805、限流电阻R801及滤波电容C806等组成。

彩色电视开关电源原理彩色电视开关电源原理是指彩色电视机在使用过程中，通过电源开关来控制电源的通断，实现电视机的启动与关闭。

在彩色电视开关电源的设计中，包括了开关电源的基本原理和电视机电路的配套设计。

彩色电视机的开机原理主要是通过开关电源提供稳定的直流电源给各个电路板，从而使电视机能正常工作。

开关电源是指采用开关器件（例如MOSFET、IGBT 等）来使电源转换为高频交流电源，进而通过变压器和滤波电路将其转换为稳定的直流电源的一种电源供电方式。

彩色电视开关电源通常由输入滤波电路、整流电路、功率因数校正电路、开关转换电路、输出滤波电路和控制保护电路等组成。

首先，输入滤波电路用于滤除电网输入电源中的高频干扰和电压波动，保证电源的稳定性和安全性。

然后，整流电路采用整流桥等器件将输入电源的交流电转换为直流电。

紧接着，功率因数校正电路用于提高电源的功率因数，减小对电网的干扰，提高能源利用率。

接下来，开关转换电路通过开关器件控制输入直流电源的开关状态，使其高频开关，并经过变压器的变压和隔离，从而提供满足电视机各个电路板所需的不同电压和电流的直流电源。

随后，输出滤波电路用于滤除开关转换电路的高频噪声和纹波，使输出的直流电源更加稳定、平滑。

最后，控制保护电路用于监测开关电源的各种工作状态和电压值，实现过压、过流、过载、短路等异常情况的保护和控制。

在彩色电视机的使用中，通过按下开关电源的开关按钮，可以使开关转换电路的开关器件切换工作状态，从而控制彩色电视机的启动或关闭。

总结来说，彩色电视开关电源原理是通过滤波、整流、开关转换和控制保护等电路的配合工作，将电网输入的交流电转换为适应电视机各个部件所需的直流电源，实现电视机的正常启动和关闭。

这样设计的开关电源具有体积小、效率高、工作稳定等优点，被广泛应用于彩色电视机及其他电子产品上。

液晶彩色电视机开关电源故障的检修技巧案例分析液晶彩色电视机开关电源电路与CRT彩色电视机的基本原理十分相似。

故对它们常见故障的检修方法也有很多相同之处。

液晶彩色电视机开关电源电路较常见的5种故障检修思路与方法简述如下。

1．熔断丝熔断对于熔断丝熔断故障，通常主要检查主电源整流滤波电路中的滤波电容器、整流桥各个二极管等部件。

当然，抗干扰电路有故障时，也会引起熔断丝熔断且发黑。

必须注意的是由开关管击穿引起的熔断丝熔断通常还伴随着过流检测电阻器与电源控制集成电路的同时损坏。

负温度系数热敏电阻器也较容易与熔断丝一起烧坏，检修时也应注意对它们的检查。

2．无电压输出，但熔断丝未熔断出现无电压输出，但熔断丝未熔断故障，说明开关电源电路没有工作，或者工作以后又进入了保护状态。

检修时，先测量电源控制集成电路启动引出脚是否有启动电压。

(1)若无启动电压或启动电压太低，则检查启动电阻器与该引脚外接的元器件是否有漏电现象存在。

(2)若有启动电压，再测量电源控制集成电路的输出端在开机瞬间是否有高、低跳变的电平信号。

·若无跳变，说明电源控制集成电路本身或其外围振荡电路元器件或保护电路有故障，可以先采用代换电源控铡集成电路，后检查外围元器件的方法查找故障。

·若有跳变，一般多为开关管本身不良或损坏，应重点对其进行检查。

3．输出端的电压过低引起开关电源输出端的输出电压过低故障的原因，除了稳压控制电路异常外，通常还有以下3个方面的原因：(1)开关管性能下降。

这种情况会导致开关管不能正常导通，使电源的内电阻值变大，带负载的能力变差。

(2)输出端整流二极管、滤波电容器失效。

这种情况可以通过代换的方法来判断它们是否损坏。

(3)开关电源的负载有短路故障。

尤其是DC/DC转换器短路或性能不良。

对此，可以采用断开开关电源电路全部负载的方法，来区别是开关电源电路不良还是负载电路的故障。

当断开负载电路后，输出端的电压恢复正常，则就说明是负载过重；若仍不能恢复正常，说明开关电源电路有故障。

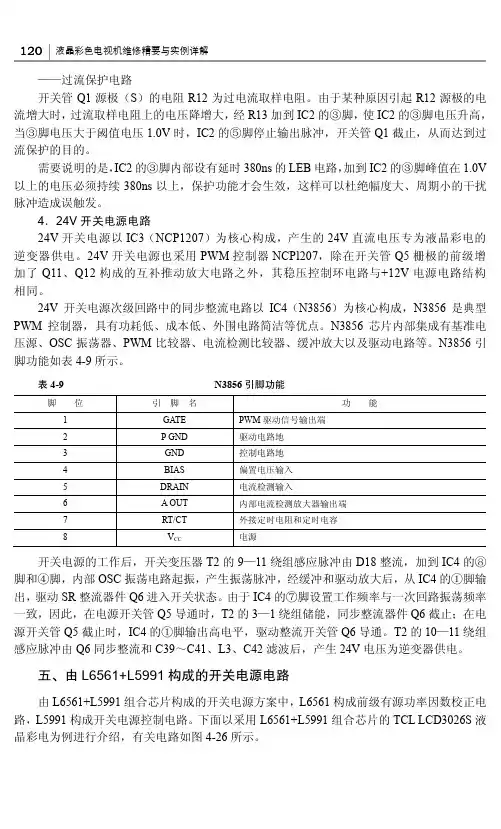

120液晶彩色电视机维修精要与实例详解——过流保护电路开关管Q1源极（S）的电阻R12为过电流取样电阻。

由于某种原因引起R12源极的电流增大时，过流取样电阻上的电压降增大，经R13加到IC2的③脚，使IC2的③脚电压升高，当③脚电压大于阈值电压1.0V时，IC2的⑤脚停止输出脉冲，开关管Q1截止，从而达到过流保护的目的。

需要说明的是，IC2的③脚内部设有延时380ns的LEB电路，加到IC2的③脚峰值在1.0V 以上的电压必须持续380ns以上，保护功能才会生效，这样可以杜绝幅度大、周期小的干扰脉冲造成误触发。

4．24V开关电源电路24V开关电源以IC3（NCP1207）为核心构成，产生的24V直流电压专为液晶彩电的逆变器供电。

24V开关电源也采用PWM控制器NCPl207，除在开关管Q5栅极的前级增加了Q11、Q12构成的互补推动放大电路之外，其稳压控制环电路与+12V电源电路结构相同。

24V开关电源次级回路中的同步整流电路以IC4（N3856）为核心构成，N3856是典型PWM控制器，具有功耗低、成本低、外围电路简洁等优点。

N3856芯片内部集成有基准电压源、OSC振荡器、PWM比较器、电流检测比较器、缓冲放大以及驱动电路等。

N3856引脚功能如表4-9所示。

表4-9N3856引脚功能脚位引脚名功能1 GATEPWM驱动信号输出端GND2 P驱动电路地3 GND控制电路地4 BIAS偏置电压输入5 DRAIN电流检测输入OUT6 A内部电流检测放大器输出端7 RT/CT外接定时电阻和定时电容8 V CC电源开关电源的工作后，开关变压器T2的9—11绕组感应脉冲由D18整流，加到IC4的⑧脚和④脚，内部OSC振荡电路起振，产生振荡脉冲，经缓冲和驱动放大后，从IC4的①脚输出，驱动SR整流器件Q6进入开关状态。

由于IC4的⑦脚设置工作频率与一次回路振荡频率一致，因此，在电源开关管Q5导通时，T2的3—1绕组储能，同步整流器件Q6截止；在电源开关管Q5截止时，IC4的①脚输出高电平，驱动整流开关管Q6导通。

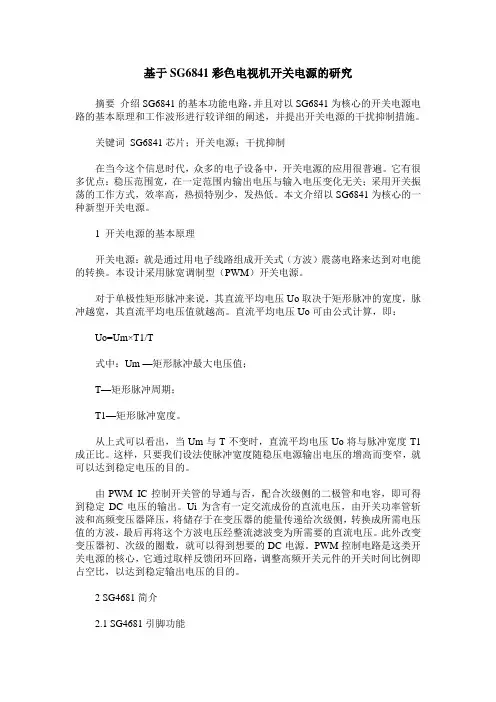

基于SG6841彩色电视机开关电源的研究摘要介绍SG6841的基本功能电路，并且对以SG6841为核心的开关电源电路的基本原理和工作波形进行较详细的阐述，并提出开关电源的干扰抑制措施。

关键词SG6841芯片；开关电源；干扰抑制在当今这个信息时代，众多的电子设备中，开关电源的应用很普遍。

它有很多优点：稳压范围宽，在一定范围内输出电压与输入电压变化无关；采用开关振荡的工作方式，效率高，热损特别少，发热低。

本文介绍以SG6841为核心的一种新型开关电源。

1 开关电源的基本原理开关电源：就是通过用电子线路组成开关式（方波）震荡电路来达到对电能的转换。

本设计采用脉宽调制型（PWM）开关电源。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。

直流平均电压Uo可由公式计算，即：Uo=Um×T1/T式中：Um —矩形脉冲最大电压值；T—矩形脉冲周期；T1—矩形脉冲宽度。

从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。

这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

由PWM IC控制开关管的导通与否，配合次级侧的二极管和电容，即可得到稳定DC电压的输出。

Ui为含有一定交流成份的直流电压，由开关功率管斩波和高频变压器降压，将储存于在变压器的能量传递给次级侧，转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

此外改变变压器初、次级的圈数，就可以得到想要的DC电源。

PWM控制电路是这类开关电源的核心，它通过取样反馈闭环回路，调整高频开关元件的开关时间比例即占空比，以达到稳定输出电压的目的。

2 SG4681简介2.1 SG4681引脚功能设计方案采用了芯片SG4681。

常见的SG6841有8个引脚、有DIP和SO 两种封装，其各引脚功能分别如下所示：GND：接地；FB：反馈电压输入端，用于提供PWM调节信息，PWM占空比就是由它控制；Vin：启动电流输入端，SG6841开始工作必须在该端要提供一个启动电压；RI：参考设置端，通过连接一个电阻接地来为SG6841提供一个恒定的电流，改变电阻阻值将改变PWM的频率；RT：温度保护端，该端输出一个恒定的电流，在该端接一NTCR接地来传感温度，当该端电压下降到一定值时会启动过温保护。

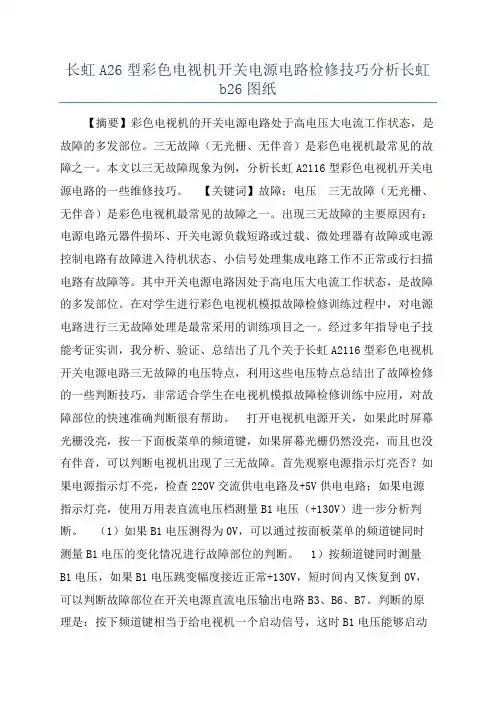

长虹A26型彩色电视机开关电源电路检修技巧分析长虹b26图纸【摘要】彩色电视机的开关电源电路处于高电压大电流工作状态，是故障的多发部位。

三无故障（无光栅、无伴音）是彩色电视机最常见的故障之一。

本文以三无故障现象为例，分析长虹A2116型彩色电视机开关电源电路的一些维修技巧。

【关键词】故障；电压三无故障（无光栅、无伴音）是彩色电视机最常见的故障之一。

出现三无故障的主要原因有：电源电路元器件损坏、开关电源负载短路或过载、微处理器有故障或电源控制电路有故障进入待机状态、小信号处理集成电路工作不正常或行扫描电路有故障等。

其中开关电源电路因处于高电压大电流工作状态，是故障的多发部位。

在对学生进行彩色电视机模拟故障检修训练过程中，对电源电路进行三无故障处理是最常采用的训练项目之一。

经过多年指导电子技能考证实训，我分析、验证、总结出了几个关于长虹A2116型彩色电视机开关电源电路三无故障的电压特点，利用这些电压特点总结出了故障检修的一些判断技巧，非常适合学生在电视机模拟故障检修训练中应用，对故障部位的快速准确判断很有帮助。

打开电视机电源开关，如果此时屏幕光栅没亮，按一下面板菜单的频道键，如果屏幕光栅仍然没亮，而且也没有伴音，可以判断电视机出现了三无故障。

首先观察电源指示灯亮否？如果电源指示灯不亮，检查220V交流供电电路及+5V供电电路；如果电源指示灯亮，使用万用表直流电压档测量B1电压（+130V）进一步分析判断。

（1）如果B1电压测得为0V，可以通过按面板菜单的频道键同时测量B1电压的变化情况进行故障部位的判断。

1）按频道键同时测量B1电压，如果B1电压跳变幅度接近正常+130V，短时间内又恢复到0V，可以判断故障部位在开关电源直流电压输出电路B3、B6、B7。

判断的原理是：按下频道键相当于给电视机一个启动信号，这时B1电压能够启动上升到接近正常，说明开关电源的启动电路和开关自激振荡电路正常，B1输出电路（包括稳压控制电路）正常，待机控制电路正常。

彩色电视机开关电源电路解析本文以典型的T3877N为例说明彩色电视机开关电源工作原理，其工作原理框图如图1所示，电路原理图如图2所示。

图2-19 T3877N工作原理框图1 T3877N电路原理图图21.启动与自激振荡启动与自激振荡电路如图2-21所示。

合上电源开关，经VC401整流、C401滤波后得到约+300 V的直流电压，此时V402的③脚输出低电平(0 V)，通过接插件XS201的①脚、R235加到VT450的基极，使VT450截止，光电耦合器V401内的发光二极管及光电三极管均截止。

+300 V电压经启动电阻R404、R405给开关管VT401提供启动电流，VT401的集电极电流增大，开关变压器T401的初级感应出上正下负的感应电压，正反馈绕组L2上感应出下正上负的电压，此电压经407∥C410、R406、R417∥C462加到开关管VT401的基极，使VT401迅速饱和，完成开关电源的启动过程。

(1) VT401维持饱和的过程：在开关管VT401饱和期间，其集电极电流不断增大，因而在开关变压器初级绕组L1上产生的感应电压极性不变，L2上感应电压的极性也不变，依靠L2上的感应电压维持着开关管VT401的饱和导通。

(2) VT401由饱和转为截止的过程：当开关管VT401集电极电流增大到一定程度时，开关变压器T401的磁心饱和，磁通增大变慢甚至不变，开关变压器正反馈绕组的感应电压减小，使开关管VT401的基极电流减小，开关管退出饱和状态并进入放大状态。

随之，集电极电流随基极电流的减小而减小，开关变压器的初级绕组L1的感应电压极性反相，L2的感应电压变成上正下负，经C465、R405、R417∥C462、R406、C410，给开关管VT401的基极提供负电压，使开关管很快进入截止状态。

在开关管截止期间，开关变压器次级各绕组的感应电压经整流、滤波给负载提供+135 V、 +25.6 V、 +28 V、 +28 V四路电压。

工程师技术分享：彩色电视机开关电源电路故障检修
彩色电视机开关电源电路包括抗干扰电路、整流滤波电路、消磁电路、启动电路、开关振荡电路、反馈电路、取样比较电路、脉宽调整电路等。

这些电源电路比较复杂，之间互相牵制，一旦出现故障，检修起来非常困难。

下面就结合具体实例，对彩色电视机开关电源电路故障检修和处理方法进行分析探讨。

 彩色电视机开关电源电路的检查程序
 彩色电视机开关电源电路的检查程序可按如下步骤进行：
 检查开关电源电路输入端交流电压正常与否。

如果输入端交流电压不正常，就应该检查电网电压正常与否，或者检查电源线与电源插头有无问题。

 检查开关稳压电源电路输出端负载正常与否。

如果负载电路出现短路故障或行扫描电路出现故障，行扫描电路就不能正常工作，没有正常的行逆程脉冲作触发信号，电源电路部分也无法正常工作，检修起来很困难。

另外，有些开关电源电路中的保护电路不是很有效，容易在负载电路有故障时，使开关电源电路过载而损坏。

即使把电源电路部分修复，但输出负载端的故障没有被排除，很可能在再次通电时，又将造成电源部分损坏。

 在电网供电与输出负载无问题后，可以开始检查开关电源电路。

首先检查整流滤波电路部分，对由交流市电直接整流的电路来说，滤波后电容两端应有300V左右的直流电压，若此时电压过低或没有，则要检查保险管、整流二极管和滤波电容的好坏。

怀疑电源滤波不良时，可用示波器或交流电压表串联一个0.1UF/600V 以上的电容，检查交流成分是否太大。

在保险管损坏时，不要随便更换，应先检查交流输出电路中的抗干扰元件，自动消磁电路、整流滤波电路及大功率开关管有无短路，确定没有短路后才可更换保险。

彩色电视机开关电源的维修彩电开关电源电路比较复杂，各部分相互影响，故障千变万化。

要想维修开关电源的故障，就一定要掌握开关电源原理，故障分析以及故障的检修方法，还要掌握正确的维修方法和安全注意事项。

本文主要介绍了飞利浦彩电开关电源的工作原理与维修，阐述了彩色电视机开关电源的常见故障的分析与维修，通过飞利浦彩色电视机开关电源部分的几个具体实例，以及彩色电视机开关电源部分故障的综合分析与维修，举一反三地融会贯通了彩色电视机开关电源部分故障分析与维修的技巧与方法。

1. 绪论电源系统是各单元电路的能源供给部件,由于各单元电路的对电源的电压值,功率,稳压程度,保护要求.供给组数各不相同,使得电源系统比较复杂。

开关电源常见的有两种:串联型和并联型,由交流整流电路,开关调整振荡回路.稳压调节控制电路,保护电路及电压输出电路组成。

为保证彩色电视机各部分的正常工作,需要提供显像管的阳极电压,聚焦极电压,加速极电压,灯丝电压,信号处理系统(包括图像,伴音,解码部分)所需的电压,扫描系统所需的电压,视放级所需电压等。

彩电开关电源无电压输出的故障基本都是硬故障,主要元件彻底损坏。

维修时主要采用直观检查法和电压法。

要想维修开关电源无电压输出的故障，要掌握开关电源的工作原理和故障产生的原因以及故障的分析方法。

彩电开关电源输出电压异常的故障，只要控制电路工作或某种原因引起控制电路工作不正常。

维修时主要采用电阻法和假负载法。

要想维修彩电开关电源输出电压异常的故障，要掌握开关电源的控制电路的原因以及故障的检修方法。

2. 彩色电视机开关电源的维修彩色电视机开关电源的维修彩色电视机电源电路的损坏率在电视机维修中是比较高的,现在的彩色电视机电源电路无一不是采用开关稳压电源电路,开关稳压电源电路大致分为并联型和串联型两大类,其振荡电路均是清一色的自激式振荡电路,有些引入了同步功能,有些则没有,开关电源的原理我们先这样说,下面我们主要介绍一下开关电源的主要检修方法：一般的开关电源是由振荡电路稳压电路保护电路三部分组成。

液晶彩色电视机开关电源电路检修技术探讨作者：林声保来源：《职业·中旬》2013年第08期摘要：由于液晶彩色电视机电源的故障率较高，且大部分的液晶彩电都采用开关电源，为此，本文主要探讨液晶彩色电视机开关电源的检修技术。

关键词：液晶彩电开关电源检修技术 PFC电路（即功率因数校正电路）一、液晶彩色电视机电源电路的种类液晶彩色电视机开关电源电路的结构与CRT彩电中的开关电源基本相同，液晶彩电的电源板电路均是并联电源，根据液晶彩电中位置的不同，开关电源可分为外置电源、内置电源和整合电源三种。

1.外置电源外置电源是指电源安装在液晶彩电外部，这种开关电源一般称为电源适配器，其输出的直流电压一般为12V，也有些机型为18V、24V、28V等，其输出的直流电压通过插接口输入到液晶彩电内部的DC-DC变换器中，经DC-DC变换后，再产生整机小信号处理电路所需要的5V、3.3V、2.5V、1.8V等几路电路。

外围型电源盒电路简单、功率小，常应用于小屏幕液晶彩电中。

2.内置电源内置电源是指在液晶彩电内部专设一块开关电源板，输出5V、12V、18V、24V、28V等直流电压，再加到DC-DC变换器中，产生整机小信号处理电路所需的3.3V、2.5V、1.8V等几路电压。

内置电源大多设有PFC电路（即功率因数校正电路），大功率电源板还采用半桥式推挽输出电路，提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染。

3.整合电源整合电源是将电源电路与背光灯高压逆变器电路做在一个电路板上。

整合电源板与上述两种类型电源最大的区别是，这种电源板送给逆变器的供电电压并不是24V或12V，而是市电整流滤波及PFC变换后的380V直流电压，逆变器将+380V通过DC-AC升压达到灯管所需高压，省去了24V转换。

这种整合电源板应用在新型液晶彩电或小屏幕液晶彩电中。

二、液晶彩色电视机检修要点1.液晶彩电电源板检修要点副电源正常工作，提供5V供电给CPU。
