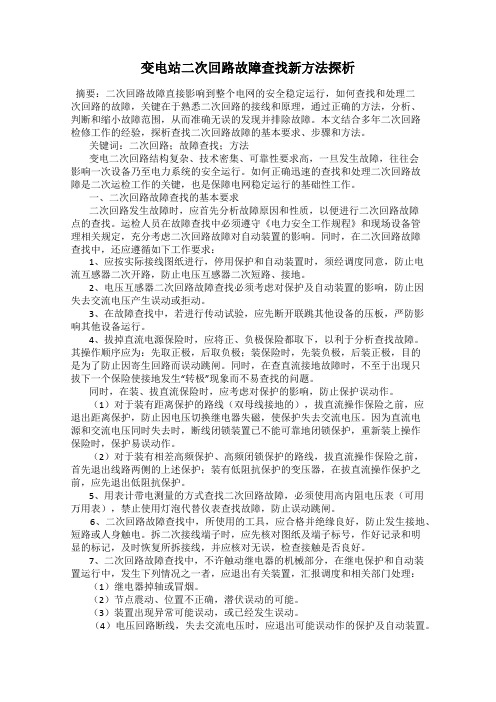

变电站二次回路故障查找新方法探析摘要：二次回路故障直接影响到整个电网的安全稳定运行，如何查找和处理二次回路的故障，关键在于熟悉二次回路的接线和原理，通过正确的方法，分析、判断和缩小故障范围，从而准确无误的发现并排除故障。
本文结合多年二次回路检修工作的经验，探析查找二次回路故障的基本要求、步骤和方法。
关键词：二次回路；故障查找；方法变电二次回路结构复杂、技术密集、可靠性要求高，一旦发生故障，往往会影响一次设备乃至电力系统的安全运行。
如何正确迅速的查找和处理二次回路故障是二次运检工作的关键，也是保障电网稳定运行的基础性工作。
一、二次回路故障查找的基本要求二次回路发生故障时，应首先分析故障原因和性质，以便进行二次回路故障点的查找。
运检人员在故障查找中必须遵守《电力安全工作规程》和现场设备管理相关规定，充分考虑二次回路故障对自动装置的影响。
同时，在二次回路故障查找中，还应遵循如下工作要求：1、应按实际接线图纸进行，停用保护和自动装置时，须经调度同意，防止电流互感器二次开路，防止电压互感器二次短路、接地。
2、电压互感器二次回路故障查找必须考虑对保护及自动装置的影响，防止因失去交流电压产生误动或拒动。
3、在故障查找中，若进行传动试验，应先断开联跳其他设备的压板，严防影响其他设备运行。
4、拔掉直流电源保险时，应将正、负极保险都取下，以利于分析查找故障。
其操作顺序应为：先取正极，后取负极；装保险时，先装负极，后装正极，目的是为了防止因寄生回路而误动跳闸。
同时，在查直流接地故障时，不至于出现只拔下一个保险使接地发生“转极”现象而不易查找的问题。
同时，在装、拔直流保险时，应考虑对保护的影响，防止保护误动作。
（1）对于装有距离保护的路线（双母线接地的），拔直流操作保险之前，应退出距离保护，防止因电压切换继电器失磁，使保护失去交流电压。
因为直流电源和交流电压同时失去时，断线闭锁装置已不能可靠地闭锁保护，重新装上操作保险时，保护易误动作。
电气二次回路故障查找与处理分析首先，摸清故障情况。
电气维修人员在接到维修任务时，要先向值班人员打听具体情况，询问清楚出现故障的具体时间，以前是否发生了类似的情况，是因为什么原因引起的？是否是自动跳闸而没被发现，还是电路异常造成线路烧坏的情况，在故障发生前是否有些特别情况发生，如闪光或是线路烧焦的气味散出。
故障发生后，值班人员是否开展了相应的关闭电路操作。
等等这些情况对于维修人员及时找到故障，开展分析排除有不可磨灭的作用。
其次，电路故障的分析查找。
通过对上述情况的调查了解，维修人员可确定是二次回路出现故障。
接下来，维修人员就要按照二次回路的接线图情况，对相关电气设备开展排除，对接线异常情况分析和查找。
根据维修人员多年的经验，二次回路故障查找方法有如下几种。
第一，分段测量法。
利用故障地方的电压电流不稳定且不显示正常值的特点，可以将整条电流开展分段排查，将电压表安装在需要排查的一段线路两端，通过电压表显示的电压值就可以很快知道故障路段，从而将范围缩小到一小段线路，大大降低排查难度。
第二，替换法。
对整个二次回路开展排查工作难度较大且范围过大不利于尽快找出故障点，因此维修人员就想到替换法，将排除任务细分到二次回路的每个零件上，对零件的排查就要相对容易的多。
排除过程中，如果发现某个零件有问题但有不敢确定，可以用一样型号的其他元件或类似功能的元件开展替换，看线路能否恢复正常。
如果可以，则表示故障就是零件问题。
如果不能就继续开展排查工作。
第三，电笔测量法。
其实在二次回路故障分析查找中，线路连接出现问题这是很容易发现和解决的问题，但往往故障会出现在具体的某个小零件中，给维修人员造成较大的困扰，需要花费较多的时间和精力去完成故障排查工作。
电笔测量法就是对于小零件故障的检测方法。
通常要先观察电子元件各个集成块线路连接情况，是否有短路现象，再用电笔测量可能出现问题的脚点之间的电压情况，看电笔能否亮灯来决定这两个脚点之间是否有电存在。
2024年二次回路的运行检查和故障处理一、引言二次回路作为电力系统的重要组成部分，对于电力系统的运行和保护起着至关重要的作用。
为了确保二次回路的正常运行，必须定期进行运行检查和故障处理。
本文将对2024年二次回路的运行检查和故障处理进行详细阐述。
二、运行检查1. 定期测量二次回路的电压和电流。
通过测量二次回路的电压和电流，可以判断系统的电压和电流是否正常，如果发现异常情况，应及时进行检修。
2. 检查二次回路的接线是否牢固。
定期检查二次回路的接线是否松动或腐蚀，如果发现有问题，应及时重新接线或更换接线端子。
3. 检查二次回路的绝缘状态。
利用绝缘测试仪检测二次回路的绝缘电阻，如果发现绝缘电阻过低，应检查绝缘是否有损坏，如果有损坏应及时修复或更换。
4. 检查二次回路的测量仪器和保护装置是否正常工作。
通过检查二次回路的测量仪器和保护装置的工作状态，可以确保这些设备正常工作，如果发现有故障，应及时修复或更换。
三、故障处理1. 短路故障如果发生二次回路的短路故障，首先应切断故障点附近的电源，并对故障电缆进行绝缘测量，确定短路位置。
然后可以采取以下措施进行处理：（1）切断故障电缆的电源。
（2）修复或更换短路处的电缆。
（3）恢复二次回路的供电。
2. 开路故障如果发生二次回路的开路故障，首先应检查二次回路的接线是否松动或断裂，并进行绝缘测试，确定开路位置。
然后可以采取以下措施进行处理：（1）重新接线或更换断裂的电缆。
（2）恢复二次回路的供电。
3. 保护装置故障如果发生二次回路保护装置的故障，首先应检查保护装置的电源是否正常，并检查保护装置的接线是否正确。
然后可以采取以下措施进行处理：（1）修复或更换故障的保护装置。
（2）恢复二次回路的供电。
四、故障处理的预防措施为了降低故障发生的概率，可以采取以下预防措施：1. 定期对二次回路进行维护，清洁二次回路设备。
2. 定期进行检修和校验二次回路的测量仪器和保护装置。
3. 定期检查二次回路的接线和接线端子，确保其牢固可靠。
二次回路故障分析与查找方法1.确认故障：首先需要通过场地勘察和与现场人员交流来确认故障发生的位置。
了解故障的具体情况，如故障类型（短路、开路等）、故障时刻和周围环境等，有助于确定后续的分析和查找方向。
2.进行初步测试：在确认故障后，需要进行一系列初步测试来确定故障的范围和性质。
这包括测量二次回路的电压、电流和阻抗等参数，以及使用故障指示器等设备来确定故障的具体位置。
3.故障分析：在初步测试的基础上，进行故障分析是找到故障原因的关键。
故障分析的方法有多种，常用的有以下几种：a.随机分析法：通过对一系列可能导致故障的变量进行分析，逐步进行排除，从而找到导致故障的最可能原因。
这通常需要对系统的设计和操作进行调研和比对，以及利用统计数据和专业知识进行推理和判断。
b.故障模式与效应分析（FMEA）：FMEA是一种系统性的分析方法，通过对系统中的每个组件进行分类、评估和优先级排序，找出可能导致故障的关键点，并制定相应的措施。
这种方法主要适用于故障模式相对固定和可预测的系统。
c.分步分析法：从系统中的一个部分开始，逐步推进故障查找的步骤，排除不可能和不相关的因素，最终找到故障的真正原因。
这种方法需要有系统的推理和判断能力，以及对系统的整体结构和工作原理的清晰理解。
4.故障查找：根据故障分析的结果，有针对性地进行故障查找。
这包括使用测试设备和工具对故障点进行具体测试和验证，同时与场地人员进行沟通和交流，以获取更多的信息和线索。
根据具体情况，可能需要对设备进行维修或更换。
5.故障修复：找到故障点后，可以进行修复工作。
这可能包括更换故障设备、修复电路连接、重新配置系统参数等。
修复后需要进行最终测试和验证，确保二次回路能够正常运行。
总之，二次回路故障的分析和查找是一个相对复杂和繁琐的过程，需要综合运用技术和经验知识。
在实际操作中，可以结合不同的方法和工具，根据具体情况来选择合适的方案。
同时，保持良好的沟通和协作，与现场人员密切合作，对于快速、有效地找到故障原因和修复故障至关重要。
电力系统二次回路故障查找及处理分析在当前各行业的快速发展中，人们的生活水平不断提升。
电力系统在日常生活中扮演着非常重要的角色，其中计算机、照明灯以及手机等都是必不可少的电子设备，所以确保电力系统的安全性具有非常重要的现实意义。
电力系统中，电气二次回路是较常见到的应用结构，运行过程中倘若出现故障就会影响运行效率，所以相关技术人员必须对各种类型故障进行排除和检查，并提出一系列行之有效的措施来加强管理控制。
标签：二次回路;电力系统;故障查找;故障处理引言电力系统中，电气二次回路是一个重要的组成部分。
目前，在社会发展中，电气二次回路呈现出多元化的发展趋势。
这就对检修工作人员的技术提出了更高要求，也使得检修难度不断加大，倘若不能及时检修，就会严重威胁电力系统的安全可靠性，也不能充分体现电气二次回路的重要作用。
因此，必须对电力系统中二次回路经常见到的故障进行分析，并采取相应对策进行防范，以确保电力系统的正常稳定运行。
1电力系统二次回路介绍想要明确电力系统二次回路的在线监测技术与故障诊断方式，首先需要了解是电力系统二次回路的概念。
电力系统二次回路本质上是对于电力系统所发生故障的一种保护措施。
该工作的主要对象就是电力供应活动中的那些含有一定危险性的工作以及可能存在的安全隐患。
通过这种保护来确保电力系统能够稳定运行。
继电保护二次回路主要由如下3种回路组成。
第一种是控制回路。
这是一种由断路器或者隔离开关组成的结构，其功能是对于一次设备进行合闸以及分闸操作。
第二种是调节回路，主要由带有调节功能的自动装置组成，其主要任务是以一次设备工作时产生的参数的变化，对于一次设备的工作状态进行实时的調整。
第三种是继电保护及自动装置回路。
这种回路主要由比较部分、逻辑部分、测量回路部分以及执行部分组成。
它的功能是通过分析一次设备的运作状态，当一次设备在发生异常或故障时，自动发出跳闸指令，并将出现问题的设备进行自动切除，在故障消失后将相关的断路器进行投入操作，以恢复电力供应。
二次回路的运行检查和故障处理二次回路是电力系统中的一个重要组成部分，用于保护和控制电力设备。
它起着传输信号和电能的作用，因此对于二次回路的运行检查和故障处理至关重要，下面将从以下几个方面进行详细介绍。
一、二次回路的运行检查1.检查接线端子：首先，我们需要检查二次回路的接线端子是否松动或腐蚀。
松动的接线端子会产生高接触电阻，导致回路工作不稳定，腐蚀的接线端子则会影响电信号的传输。
因此，我们应该定期检查并紧固接线端子，如果发现腐蚀的情况，应及时更换。
2.检查绝缘阻抗：二次回路的绝缘阻抗应该满足一定的要求。
我们可以使用万用表或绝缘电阻测试仪等设备来检测绝缘阻抗。
如果绝缘阻抗过低，可能会导致信号干扰或回路短路，因此，我们需要及时修复或更换受损的绝缘材料。
3.检查接口设备：二次回路通常与其他设备进行接口，如继电器、开关等。
我们需要检查这些接口设备的工作状态，确保其正常运行。
如果发现异常，应进行维修或更换。
4.检查回路连线：查看回路的连线情况，确保连接正确，没有断路或短路。
同时，也要检查回路的接地情况，确保接地良好。
二、二次回路的故障处理1.确定故障类型：对于二次回路的故障，我们首先需要确定是接线故障还是设备故障。
可以通过仔细检查和测试来确定故障的具体位置。
2.排除接线故障：对于接线故障，可以先检查接线端子是否松动或腐蚀。
如果发现松动的接线端子，应该紧固好；如果发现腐蚀的接线端子，应该更换。
此外，还可以检查接线是否正确连接，是否存在断路或短路等情况。
3.检修设备故障：对于设备故障，我们需要根据具体情况进行维修或更换。
比如，如果继电器故障，可以尝试更换继电器；如果开关故障，可以尝试修复或更换开关。
4.搭建临时二次回路：如果故障无法立即解决，我们可以考虑搭建临时二次回路来确保设备的正常运行。
临时二次回路可以通过使用临时接线端子、信号隔离器等设备来实现。
5.记录和分析故障：在处理完故障后，我们需要及时记录故障的细节和处理过程，以便后续分析和改进工作。
电力系统电气二次回路常见故障及防范措施探析Summary：二次回路的安全对于为全社会提供合格的电能是必不可少的。
在整个电力系统运行过程中，所有二级电路都必须处于完全状态，并能对电力系统产生的各类紧急情况作出快速反应。
否则，他们将会产生非常糟糕的影响。
因此，每个职位的工作人员都不能忽视其重要性。
对常见故障进行总结分析，并采取相应的预防措施。
Keys：电力系统；二次回路；常见故障；防范措施1 二次回路概述二次回路的故障会破坏或影响电力生产的正常运行。
如发电机组纵差动保护二次回路接线有错误，尤其保护出口回路错误，则当发电机定子绕组及其引出线的相间短路故障，动作于瞬时跳发电机出口开关、灭磁跳FMK及停机时，就会发生不跳闸不出口，事故扩大；如线路保护二次回路接线有错误时，一旦发生系统故障，可能会使线路断路器该跳闸时不跳闸，不该跳闸时却跳闸，严重时造成设备损坏、电力系统瓦解的大事故；如二次电能测量回路出现问题，就会造成电能质量难以判定是否合格，同时也会影响电能计量。
因此，二次回路虽然不是主要设备，但它在保证电力生产的安全运行，向社会提供合格的电能等方面起着重要的作用。
二次回路：对于电力一次系统进行监视、控制、保护和调度所需要的自动监控设备、继电保护装置、远动和通信设备等组成的辅助系统，称为二次系统。
特点：信息系统、辅助系统、低电压、小电流。
测量回路、断路器和隔离开关控制及信号回路、操作电源回路、继电保护回路、电气闭锁回路等全部低压回路，由二次设备之间互相连接，针对一次设备进行监测、保护、控制和调节的电气回路称为二次回路。
也就是在电气系统中由一次设备互感器的二次绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路，用以控制、保护、调节、测量和监视一次回路中各参数和各元器件的工作状况，用于监视测量表计、操作控制信号、继电保护和自动装置等所组成二次设备的电气连接回路均称为二次回路又称二次接线。
2 电力系统电气二次回路常见故障及防范处理措施2.1 依据情况制定检测方案二次回路检测中关于继电器保护涵盖了设备运行、警告、保护动作和SV 运行等四方面。
电气二次回路故障查找与处理分析电气二次回路故障是指电气设备的二次回路存在故障，导致设备无法正常工作。
在实际工程中，电气二次回路故障可能会导致设备损坏、停机时间延长、生产能力下降等问题，因此及时找出故障并进行处理非常重要。
本文将对电气二次回路故障的查找与处理进行分析。
一、电气二次回路故障的查找1.观察法：通过观察设备运行过程中的现象和异常表现，找出故障可能发生的地方。
例如，如果设备无法启动或者工作不正常，可以检查电源线、开关控制线等是否存在断裂、短路等问题。
2.测量法：使用电气测量仪器对电气设备进行测量，包括电阻、电压、电流等参数的测量。
通过测量结果，可以判断设备是否存在故障，并初步确定故障范围。
3.排除法：当确定故障范围较大时，可以采用排除法逐步缩小故障范围。
例如，可以通过断开连接线等方式，将故障范围缩小到一个小范围，然后逐一检查，最终找出故障位置。
二、电气二次回路故障的处理1.更换故障部件：如果确定故障是由于一些具体部件损坏引起的，可以直接更换该部件。
例如，如果电源线断裂导致设备无法工作，只需要更换电源线即可解决问题。
2.修复故障部件：有些故障可以通过修复来解决。
例如，如果一些接线端子松动导致的接触不良，可以通过重新固定接线端子来修复问题。
3.调整设备参数：有些故障可以通过调整设备参数来解决。
例如，如果设备运行参数设置不当导致设备工作不正常，可以根据设备说明书进行参数调整。
4.检查整个回路：如果无法准确定位故障位置，可以对整个回路进行彻底检查。
可以检查回路中的所有部件，确保每个部件都正常工作。
同时，还可以检查回路的接线是否正确、连接是否牢固等。
5.优化回路结构：有些故障可能是由于回路结构设计不合理引起的。
例如，回路中存在缺陷、接触不良等问题，可以通过优化回路结构来解决。
例如，可以增加补偿电容，提高设备的稳定性。
总之，在查找和处理电气二次回路故障时，需要综合运用观察、测量、排除等方法，找出故障原因，并采取相应的处理措施。
探究电气二次回路的故障分析措施摘要：当前，随着社会经济的发展，电力工业的系统安全，对社会经济的发展及人们的日常生活，都具有十分重要的影响，电力系统的发展越来越受到人们的重视。
电气二次回路的故障分析措施，逐渐成为电气工程发展中的重要内容。
本文将简要分析，电气二次回路故障分析措施方面的相关内容，旨在进一步促进电气儿次回路故障，工作顺利的开展下去。
关键词：电气；二次回路；故障分析；措施前言：在实际工作中，在发电厂的一系列运作工作中，电气二次回路是保证其正常运转的关键。
但是，由于电气二次回路在实际操作过程中经常出现问题，导致后果也非常严重。
不好的开展电气故障的维修工作，技术人员应充分重视电气二次回路常见的故障，并提出相应的解决措施。
同时针对具体的工作问题，合理的优化技术管理方案，才能有效提高工作效率。
因此，探究电气二次回路的故障分析措施，具有一定的积极意义。
一、电气二次回路概述随着时代的发展，人们生活与工作的用电量需求越来越大，电路系统在人们生活中的应用范围也逐渐扩大，电气二次回路在整个电气系统中的重要性也越来越得到人们认可。
在实际工作中，电气系统的安全、稳定运行，对于提高电力系统的工作效率，具有十分重要的影响。
在电气系统中，二次回路是技术人员必须重视的一部分工作内容。
电气二次回路，直接调控电气一次回路，并起保护作用，对其他设备也起到了一定的调控作用。
电气二次回路和一次回路一起发挥作用，保障电路系统的正常运转，在很大程度上，保障电力系统在生产过程中的稳定性。
因此，在电力系统中，电气二次回路具有一定的重要性。
二、电气二次回路的故障分析措施研究的重要性在电气事业的发展中，社会公众对电气系统的质量与功能的期许也越来越大。
作为支撑我国社会经济增长的重要部分，在电气工业的发展中也非常重要。
我们都知道，电气二次回路故障是电气工业生产中常见的问题，一旦电气二次回路出现故障，可能会导致电气系统不能正常工作，甚至可能会造成严重的经济损失。
1、确定故障回路电气设备的二次回路可分为测量仪表、监察装置、信号回路、控制回路、保护回路等。
在上述回路发生异常时，一般可采用直观检查法，即先检查交流进线保险，直流总保险，再检查各分路熔断器是否熔断，在未确认熔断回路故障点和故障原因，且没有排除故障以前，禁止投入已熔断的保险。
直观检查不能确定故障回路时（如直流接地），可采用拉开线路开关选择查找，并以先信号、照明部分，后操作部分；先室外部分，后室内部分为原则。
在切断各专用直流回路时，切断时间不得超过3s。
对不能进行切断检查的回路，应将一次设备状态转换，做好安全措施后，方可在二次回路查找，当确定故障回路后，应恢复其它回路，对照图纸进行检查。
2、检查故障回路电源系统。
一般在电源系统中装有许多保险器，因此在直流系统故障时应先检查各熔断器是否完好，电压是否正常，再检查交流输入、直流输出、支路输出。
操作回路。
此回路故障时伴有断路器拒动、误动，应从以下几个部件寻找故障点：操作保险、开关辅助接点、跳闸线圈（或合闸接触器线圈）、继电器接点、万能转换开关接点、配线、机构等。
其它回路故障均可以动作结果为前提，提出上级元件动作的条件，检查条件是否满足，对照图纸逐个元件、逐级进行分析后找出故障点。
3、使用工具及注意事项在进行二次回路检查时，一般可用试灯、绝缘电阻表、万用表、钳形电流表、多用工具、专用试验设备等。
在使用上述工具时，应首先确定回路是否有电压（或电流），在确认该回路无电压无电流时，方可用试灯、绝缘电阻表等检查回路元件的通断。
在使用绝缘电阻表检查绝缘时，应断开本回路交直流电源，断开与其它回路连接的充电电容器件。
在故障点寻找工作中，还应注意接线接点的拆开与恢复工作，防止电流回路开路、电压回路短路，避免故障点的产生和事故扩大。
一、查找二次回路故障的基本方法1、二次回路查找故障的一般方法：1）根据故障现象和图纸分析原因，再确定检查处理的顺序和方法；2）保持原状，进行外部检查和观察；3）检查出故障可能性大的、容易出问题的、常出问题的薄弱点；4）逐步缩小范围查找故障。
