电气回路一二次识图

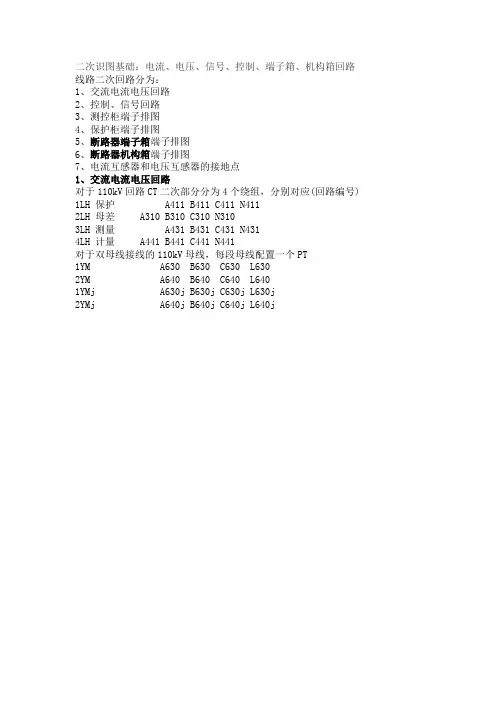

二次识图基础：电流、电压、信号、控制、端子箱、机构箱回路线路二次回路分为：1、交流电流电压回路2、控制、信号回路3、测控柜端子排图4、保护柜端子排图5、断路器端子箱端子排图6、断路器机构箱端子排图7、电流互感器和电压互感器的接地点1、交流电流电压回路对于110kV回路CT二次部分分为4个绕组，分别对应(回路编号) 1LH 保护A411 B411 C411 N4112LH 母差 A310 B310 C310 N3103LH 测量A431 B431 C431 N4314LH 计量 A441 B441 C441 N441对于双母线接线的110kV母线，每段母线配置一个PT1YM A630 B630 C630 L6302YM A640 B640 C640 L6401YMj A630j B630j C630j L630j2YMj A640j B640j C640j L640jA601-->空气开关（在压变端子箱中）-->A603-->电压并列装置重动线圈节点1YQJ（电压并列屏）-->A630-->电压切换装置（附属于每一个回路的保护装置）-->A701-->保护屏背面的空气开关-->进入保护装置2、控制、信号回路对于110kV线路，控制、信号回路包括如下设备：测控装置、保护装置（含操作箱、电压切换等附属设备）、断路器机构箱控制回路联系图如下：测控装置---3、33---->保护装置（操作箱）---7、37--->断路器机构箱母差保护--------33------||||信号回路联系图如下(硬接点连接、220V开入)：保护装置----保护动作信号--->测控装置断路器机构箱----辅助节点、弹簧储能、SF6压力--->测控装置断路器端子箱----(本间隔刀闸辅助节点)--->测控装置5、断路器端子箱端子排图内容比较丰富！包括：电流互感器、本间隔闸刀辅助节点接入等从上到下依次为：交流、直流、信号7、电流互感器和电压互感器的接地点电流互感器：接地点就在相应间隔的开关端子箱，例外主变保护三侧差动电流接地点在主变保护屏电压互感器：接地点在电压并列装置不论是CT还是PT，均要求一点接地！Tip:1、交直流回路不能共用一根电缆2、电流回路电缆每芯为4mm2而不是2.5mm23、可结合大桥变综自改造施工图去理解，一副图可以胜过千言万语！4、电缆标识的含义：例如 4*2.5（2）代表4芯电缆，还剩2芯未使用5、220kV线路保护采用双重配置：不同厂家、不同原理的保护装置，目的是为了增加可靠性，一套保护因故未动作，只要另外一套保护动作即可。

典型电气二次回路识图 The manuscript was revised on the evening of 2021断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。

这里以某变电站控制回路图为例，简要说明看图的基本方法。

完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。

完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。

按照上述顺序联接。

下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。

图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。

图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。

如图中根据回路名称，我们可以快速找到A 相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。

跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。

图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。

合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。

SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。

图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。

电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。

另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。

本文主要谈电力电气图的识读。

电力电气图分一次回路图、二次回路图。

一次回路图表示一次电气设备(主设备)连接顺序。

一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。

为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。

表示二次设备之间连接顺序的电气图称二次回路图。

一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。

1.系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。

2.电路原理图电路原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。

展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。

识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。

集中式、展开式电路图互相补充、互相对照来识读更易理解。

3.安装接线图安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。

安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。

电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。

还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。

有了这些熟悉之后，在通过二次回路看是如何实现的。

看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。

有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。

例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。

3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。

电气二次回路识图五要素（快速识图法）看图五要素（快速识图法）。

1、"二次相当于人的经脉"。

了解一次设备如断路器、隔离开关、电流、电压互感器、变压器等。

了解这些设备的功能及常用的掌握、爱护方式，各个电压等级不同，但是断路器的掌握回路基本一样例如220kV线路的单元，“经脉受大脑掌握”，有相同之处，隔离开关的掌握回路基本一样“经脉受大脑掌握”，GIS、HGIS组合电器二次回路除了电气闭锁及SF6气室报警多于一般放开式电气设备，其它基本全都。

同时对应一次设备的TA、TV分别用于检测和继电爱护回路，一次设备的不同，采纳的爱护方式也不同。

因此，从TA、TV的二次回路的图纸可以清楚看到爱护的方式。

2、"公共设备、直流系统要明白"。

查找二次回路的汇合点，集中在公共设备如综自系统的检测部分，断路器、隔离开关的掌握部分，各个单元的TA、YV除了继电爱护回路，一部分集中到监控屏上、电度表屏上。

变电站全部的直流电源来自I、II组蓄电池，直流网络的沟通浮充、向系统供电以及它们的检测设备。

3、"图纸看线圈，急躁找接点"。

图纸中的线圈是最少的，因此无论沟通、直流回路从今切入，查找它们的不止一个的接点，了解它的作用和其它线圈的联系，渐渐形成完整的回路。

4、"继电器线圈有规律"。

继电器的线圈的动作状况在图纸上的状况为原始状态，即断路器在分闸、隔离开关在分闸、沟通回路不带电、熔断器、开关在断开位置，然后依据它动作后的状况观看规律回路。

除了断路器、隔离开关的目的地在合闸、跳闸线圈外，其它的继电器的目的地在接点的动作状况。

5、"对号入座确保无错"。

主要针对绽开图、端子排图及屏后设备安装图。

原则上由上向下、由左向右看，同时结合屏外的设备一起看。

设备名称、回路编号应当对准。
