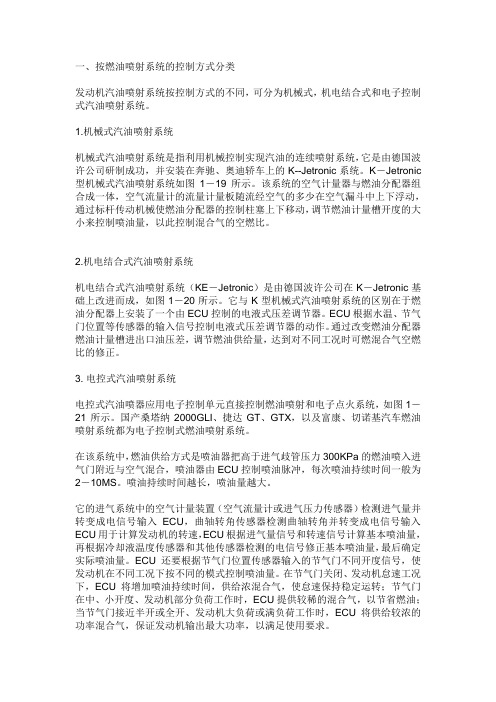

一、按燃油喷射系统的控制方式分类发动机汽油喷射系统按控制方式的不同，可分为机械式，机电结合式和电子控制式汽油喷射系统。
1.机械式汽油喷射系统机械式汽油喷射系统是指利用机械控制实现汽油的连续喷射系统，它是由德国波许公司研制成功，并安装在奔驰、奥迪轿车上的K--Jetronic系统。
K－Jetronic 型机械式汽油喷射系统如图1－19所示。
该系统的空气计量器与燃油分配器组合成一体，空气流量计的流量计量板随流经空气的多少在空气漏斗中上下浮动，通过标杆传动机械使燃油分配器的控制柱塞上下移动，调节燃油计量槽开度的大小来控制喷油量，以此控制混合气的空燃比。
2.机电结合式汽油喷射系统机电结合式汽油喷射系统（KE－Jetronic）是由德国波许公司在K－Jetronic基础上改进而成，如图1－20所示。
它与K型机械式汽油喷射系统的区别在于燃油分配器上安装了一个由ECU控制的电液式压差调节器。
ECU根据水温、节气门位置等传感器的输入信号控制电液式压差调节器的动作。
通过改变燃油分配器燃油计量槽进出口油压差，调节燃油供给量，达到对不同工况时可燃混合气空燃比的修正。
3. 电控式汽油喷射系统电控式汽油喷器应用电子控制单元直接控制燃油喷射和电子点火系统，如图1－21所示。
国产桑塔纳2000GLI、捷达GT、GTX，以及富康、切诺基汽车燃油喷射系统都为电子控制式燃油喷射系统。
在该系统中，燃油供给方式是喷油器把高于进气歧管压力300KPa的燃油喷入进气门附近与空气混合，喷油器由ECU控制喷油脉冲，每次喷油持续时间一般为2－10MS。
喷油持续时间越长，喷油量越大。
它的进气系统中的空气计量装置（空气流量计或进气压力传感器）检测进气量并转变成电信号输入ECU，曲轴转角传感器检测曲轴转角并转变成电信号输入ECU用于计算发动机的转速，ECU根据进气量信号和转速信号计算基本喷油量，再根据冷却液温度传感器和其他传感器检测的电信号修正基本喷油量，最后确定实际喷油量。
