艾默生罗斯蒙特2700_1700质量流量计中文手册

1.1.1 通过显示器菜单组态显示变量 1
显示器 ProLink II 手操器
离线维护→离线组态→显示器→变量 1 不适用 不适用
如果需要，可通过显示器菜单组态显示变量 1，方法是将其固定为已经分配到一级毫安输出 的过程变量，即 HART 一级变量。如果执行了这个操作，显示变量 1 将始终为一级毫安输出 的过程变量。这是通过显示器菜单显示变量的唯一办法。
补充条件
重要信息 每当改变了毫安输出参数，在将仪表恢复运行之前，检查所有其他毫安输出参数。在某些情 况下，变送器会自动加载一组存储值，这些设定可能不适合于当前应用。
2.2.1 组态毫安输出过程变量
显示器 ProLink II 手操器
离线维护→离线组态→IO→通道 A→AO SRC
ProLink→组态→模拟输出→一级变量是 5、3、1、1 详细设置→组态输出→模拟输出 1→PV 是
过程变量 质量流量 体积流量 气体标准体积流量 (1)
显示器代码 MFLOW VFLOW GSV F
ProLink II 代码 质量流量 体积流量 气体标准体积流量
手操器代码 Mass flo Vol flo Gas vol flo
2.2.2 组态量程下限 (LRV) 和量程上限 (URV)
显示器 ProLink II 手操器
另外还可以组态每个过程变量的显示精度。当选择某一个过程变量为显示变量时，显示精度 决定了显示屏上小数点右边的数字位数。显示精度的设定范围为 0 到 5 之间的任意数。显示 精度设置越低，过程变量的变化就必须越大，以便通过显示值反映出来。显示精度不影响通 过其他组态显示变量和显示精度方法报告或计算中使用的过程变量的数值。
表 H-2 离线菜单中使用的显示代码

1. 检查 HART轮询地址 2. 退出毫安输出调整 3. 退出输出回路测试 4. 检查是否已经通过数字通讯将输出进行固定
A102 驱动超出量程 A103 可能丢失数据
1. 驱动增益过大 2. 检查传感器线圈 1. 重新给流量计上点 2. 颤抖看整个当前组态以确定丢失哪个数据 . 对丢失的数决或数据不正确的设置进行组态
零 A14 变送器故障 A15 数据可能丢失 A16 LINE RTD 温度超范围
A17 CASE RTD 超范围
1.如果变送器在调零时出现报警 ,确保无流量通过传感器 ,然后重试 . 2. 重新 给流量计上电然后重试 . 确保无流量通过传感器 ,然后重试 . 重新给流量计上电 ,然后重试 . 确保无流量通过传感器 ,然后重试 . 重新给流量计上电 ,然后重试 . 减小或消除机电噪声源 ,然后重新标定或调零 .噪声源有 :机械泵 ,传感器上的 管道压力 ,电气干扰 ,附近机械的振动效应 重新给流量计上电 .请于高准公司联系 重新流量计上电 .执行传感器线圈和电阻测试 .请于高准公司联系 1.检查测试点 2. 检查传感器线圈 3.检查传感器接线 . 4. 确认合适的传感器 类型 1.检查测试点 2. 检查传感器线圈 3.检查传感器接线 . 4 请于高准公司联系
性化 . 5. 验证工作温度处于传感器和变送器的范围之内
6. 请于高准公司联
系
A5 输入超范围
A6 现场设备未特性化 A7 实时中断故障 A8 密度超出限定范围
1.检查测试点 2. 检查传感器线圈 . 3. 验证步骤 . 4. 验证 4 毫安和 20 毫安的 值 . 5. 验证变送器组态中的标定系数 .
1.检查特性化 ,请特别检查 FCF 和 K1 值 . 2. 请于高准公司联系 1.重新给流量计上电 . 2 请于高准公司联系

5.4 危险区域输出端接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
操作手册
P/N 20002323, Rev. B 2005 年 8 月
高准 ® 1700 型和 2700 型 变送器
安装手册
பைடு நூலகம்
©2005 高准公司。版权所有。 Micro Motion 是高准公司的注册商标。 Micro Motion 和 Emerson 标志是艾默生电气公司的商标。所有 其它商标均为各自公司之资产。
2.8 转动显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
第3章
变送器和传感器间的布线. . . . . . . . . . . . . . . . . 19
目录
第1章
在您开始前. . . . . . . . . . . . . . . . . . . . . . . . 1
1.1 概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1.2 安全性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1.3 流量计的组件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1.4 变送器类型、安装类型和输出选项板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1.5 本手册中使用的缩写符 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.6 变送器的安装程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.7 流量计的参考文献 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.8 高准公司客户服务 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

电源、传感器与变送器及输出的电缆线应各自独立铺设以防止互相干扰。信号输出应选 用带屏蔽绞合控制电缆线。完成接线后应盖紧接线盒盖，并使用电缆密封接头以防止潮 气进入。另外，如果引线管线走向是从上往下到达传感器/变送器的接线盒，那么引线管 线的最低端应低于接线盒的入口，而且电缆线穿管的最低端应安装一个排水三通，这样 可以避免从引线管线漏入的雨水进入到传感器/变送器的接线腔体内。
流量方向箭头
工艺连接 核心处理器外壳
标定标签
吹扫接头（可选） 认证标签
注：质量流量计可以双向使用。如果安装方向与实际流向相反，修改变送器内的流向组 态即可。
3
1.2.6
对于新建管线，要在完成管道预置和管道吹扫后再安装传感器，避免由于管道施工对传 感器造成的意外损坏及避免杂物进入传感器。另外在安装传感器前，请勿将传感器进、 出口的保护套除去。仪表的搬运设备要操作可靠，做到轻起轻放，跌落和磕碰等易造成 传感器永久损坏。
2.2
变送器的型号识别。
2.2.1
从变送器侧面标签上获取变送器的型号。 y 1700 型变送器的型号的表示格式为 1700xxxxxxxxxx 。 y 2700 型变送器的型号的表示格式为 2700xxxxxxxxxx 。
1.2.2
工艺管道应对中，两侧法兰应平行。严禁用传感器硬行拉直上、下游工艺管道，否则将 影响测量甚至损坏传感器。另外在两侧的工艺管道近法兰处（约 2～10 倍管径处）应有 稳固的支撑。
1.2.3
在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感 器在不工作时亦可处于满管状态。使用流量计下游的调节阀进行流量控制。
1.2议安装压力表，供检查下游压力。建议流量计后面 的工艺管道与流量计保持相同口径一段距离，另外在流量计后安装阀门以调节适当的背 压，防止汽化或气穴发生。若介质在流量计中发生汽化或气穴将影响测量精度，严重时 导致流量计无法正常工作。

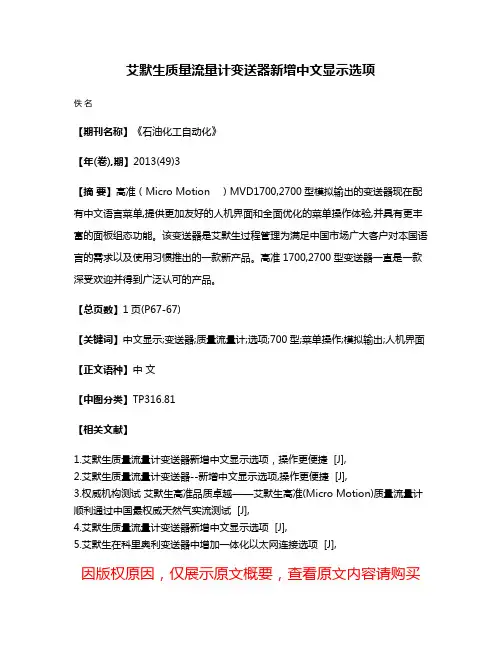

艾默生质量流量计变送器新增中文显示选项
佚名
【期刊名称】《石油化工自动化》
【年(卷),期】2013(49)3
【摘要】高准（Micro Motion）MVD1700,2700型模拟输出的变送器现在配有中文语言菜单,提供更加友好的人机界面和全面优化的菜单操作体验,并具有更丰富的面板组态功能。

该变送器是艾默生过程管理为满足中国市场广大客户对本国语言的需求以及使用习惯推出的一款新产品。

高准1700,2700型变送器一直是一款深受欢迎并得到广泛认可的产品。

【总页数】1页(P67-67)
【关键词】中文显示;变送器;质量流量计;选项;700型;菜单操作;模拟输出;人机界面【正文语种】中文
【中图分类】TP316.81
【相关文献】
1.艾默生质量流量计变送器新增中文显示选项，操作更便捷 [J],
2.艾默生质量流量计变送器--新增中文显示选项,操作更便捷 [J],
3.权威机构测试艾默生高准品质卓越——艾默生高准(Micro Motion)质量流量计顺利通过中国最权威天然气实流测试 [J],
4.艾默生质量流量计变送器新增中文显示选项 [J],
5.艾默生在科里奥利变送器中增加一体化以太网连接选项 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

爱默生质量流量计简明使用手册(1) 嘿，伙计们！今天我们要聊聊一个非常实用的东西——爱默生质量流量计。

别看它是个小小的设备，但它的用处可大了！它可以帮助我们测量液体和气体的质量流量，还可以帮助我们监测管道中的泄漏情况。

这个神奇的小玩意儿到底怎么用呢？别着急，我这就给你们讲解一下！让我们来了解一下爱默生质量流量计的基本结构。

它主要由两部分组成：一个是测量单元，另一个是显示单元。

测量单元负责测量质量流量，而显示单元则负责将测量结果显示出来。

这只是它的基本结构，实际上还有很多其他的功能等待着你去发掘哦！我们该如何正确地使用爱默生质量流量计呢？其实，方法很简单：我们需要将它安装在一个合适的位置。

一般来说，我们应该将它安装在管道的进出口处，这样才能保证它能够准确地测量到质量流量。

我们需要将它与被测流体连接起来。

这里需要注意的是，我们应该选择合适的连接方式，以免影响测量结果。

我们只需要打开电源，然后按照显示屏上的提示进行操作即可。

在使用爱默生质量流量计的过程中，我们还需要注意一些事项。

我们应该定期对设备进行校准，以确保测量结果的准确性。

我们应该注意设备的保养和维护，避免因为设备故障而导致测量结果不准确。

我们还应该学会如何处理异常情况，比如管道泄漏、设备损坏等。

只有这样，我们才能充分发挥爱默生质量流量计的作用，为我们的工作和生活带来更多的便利。

爱默生质量流量计是一个非常实用的工具，它可以帮助我们更好地了解流体的流动情况，从而为我们的工作和生活提供更多的便利。

希望我的介绍能让大家对这个神奇的小玩意儿有更深入的了解。

今天的分享就到这里啦！希望大家喜欢！下次再见啦！。

temperature unit温度单位
temp damping温度阻尼
update rate刷新速度
update rate刷新速度
100HZ variables100HZ显
示变量
set up special unit设置特殊单位
mass special unit质量特殊 单位
volume special unit体积特 殊单位
max pulse width最大脉冲宽度
FO polarity脉 冲极性
FO fault parameter故障参数
third variable第二变量
FO fault action故障动 作
FO fault level故障等级
FO scaling定标
FO scaling method定标方 式
set FO scaling设置定标系数
sensor mode传感器型
drive gain驱动增益
input voltage输入电 压
LPO amplitude左线圈 幅值
RPO amplitude右线圈 幅值
board temperature电 路板温度
tube frequency传感 器振动频率
live zero活零点
Fld verification zero现场确认零点
trends趋势
meter verification仪表自校验
configure组 态
manual setup手动设 置
characterize特性化
sensor type传感器类 型
curved tube弯管
sensor tag parameters传感
器铭牌参数
flowcal流 量系数

2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键 SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: 报警代码和解决办法报警代码内容可解决办法A1 核心处理器EEPROM检验重新给流量计上电.流量计需要维修请于高准公司联系A2 核心处理器RAM出错, 重新给流量计上电.流量计需要维修请于高准公司联系A3 传感器故障 1.J检查测试点 2.检查传感器线圈 3检查传感器接线 4.检查团状流 5检查传感器管道A4 温度超范围 1.检查测试点 2.检查传感器RTD读数 3.检查传感器接线 4.验证流量计特性化. 5.验证工作温度处于传感器和变送器的范围之内 6.请于高准公司联系A5 输入超范围 1.检查测试点 2.检查传感器线圈. 3.验证步骤. 4.验证4毫安和20毫安的值. 5.验证变送器组态中的标定系数.A6 现场设备未特性化 1.检查特性化,请特别检查FCF和K1值. 2.请于高准公司联系A7 实时中断故障 1.重新给流量计上电. 2 请于高准公司联系A8 密度超出限定范围 1.检查测试点 2.检查传感器线圈 3验证步骤,检查流量管道内的空气管道未充满,管道中的外来物质或管道的涂层 4.验证变送器组态中的密度标定系数. 5.执行密度标定A9 现场设备预热,变送器正在初始化允许流量计预热.当流量计准备好正常运行时,错误应该消失.如果报警没有消除,确定传感器始完全充满或者完全空了.验证传感器的组态和接线A10 零点标定失败 1.如果变送器在调零时出现报警,确保无流量通过传感器,然后重试. 2.重新给流量计上电然后重试.A11 标定校正过度,零点太低. 确保无流量通过传感器,然后重试. 重新给流量计上电,然后重试.A12 标定校正过度,零点太高. 确保无流量通过传感器,然后重试. 重新给流量计上电,然后重试.A13 干扰信号太大,无法自动调零减小或消除机电噪声源,然后重新标定或调零.噪声源有:机械泵,传感器上的管道压力,电气干扰,附近机械的振动效应A14 变送器故障重新给流量计上电.请于高准公司联系A15 数据可能丢失重新流量计上电.执行传感器线圈和电阻测试.请于高准公司联系A16 LINE RTD温度超范围 1.检查测试点 2.检查传感器线圈 3.检查传感器接线. 4.确认合适的传感器类型A17 CASE RTD超范围 1.检查测试点 2.检查传感器线圈 3.检查传感器接线. 4请于高准公司联系A18 1700/2700EPROM校验重新给流量计上电.请于高准公司联系A19 1000/200RAN出错重新给流量计上电.请于高准公司联系A20 没有输入标定系数检查特性化,特别始FCFA21 不能辨认传感器类型检查特性化,特别始K1A22 EEPROM组态数据被破坏重新给流量计上电.请于高准公司联系A23 EEPROM累积值被破坏重新给流量计上电.请于高准公司联系A24 EEPROM程序被破坏重新给流量计上电.请于高准公司联系A25 核心处理器引导区损坏重新给流量计上电.请于高准公司联系A26 传感器和变送器通讯故障 1.检查变送器和核心处理器之间的接线 2.检查核心处理器LED 3.检查核心处理器失火否正在接受电源 4.执行核心处理器电阻测试A27 安全模式破坏1重量和测试安全标签已被破坏.报警可以被用户清除但是需要经授权的程序重新建立安全.请于高准公司联系.A28 变送器写入错误核心处理器写入失败重新给流量计上电.请于高准公司联系A100 模拟输出1饱和A101 模拟输出1被强制 1.检查HART轮询地址 2.退出毫安输出调整 3.退出输出回路测试4.检查是否已经通过数字通讯将输出进行固定A102 驱动超出量程 1.驱动增益过大 2.检查传感器线圈A103 可能丢失数据 1.重新给流量计上点 2.颤抖看整个当前组态以确定丢失哪个数据.对丢失的数决或数据不正确的设置进行组态A104 正在标定允许流量计完成标定A105 团状流A106 允许广播模式A107 出现电源复位A108 事件1被触发 1.提醒报警状态 2.如果你确信事件1是被误触发的,请检查事件1的设置A109 事件2被触发 1.提醒报警状态 2.如果你确信事件2是被误触发的,请检查事件1的设置A110 频率超范围A111 频率输出被强制退出频率回路测试A112 建议升级100/2000系列请于高准公司联系软件A113 模拟输出2饱和A114 模拟输出2强制 1.退出毫安输出调整 2.退出输出回路测试 3.检查是否已经通过数字通讯将输出进行固定A115 外部输入出错 1.HART轮询与外部设备连接失败请确保外部设备是可以用的: 检查并确认设备运行检查并确认接线情况A116 API温度超出限制检查处理过程.检查并确认API参考栏和温度组态A117 API密度超出限制检查处理过程.检查并确认API参考栏和密度组态A118 离散输出1不变退出离散输出回路测试A119 离散输出2不变退出离散输出回路测试A120 突发数据故障检查并确认增强密度组态A121 推断警告检查并确认被测温度检查并确认被测密度检查并确认增强密度。

曲為”歼心—一.屏幕显示说明：SELECT---确认键 LED---状态指示灯二.显示器密码：如果需要密码，CODE 的字样就会出现在密码屏幕的顶部.输入密码时候，通过使 用SCROLL 来选择数字,并用SELECT 移到下一个字符,一次只好输入一个字符 如果你面对显示器密码屏幕，却不知道密码，在60秒内不按下任何显示器光敏开 关.则此密码屏幕将自动退回到初始屏幕• 三.调零步骤:~T~Sera 11★OFF-LINE M/VINTExit2700/1700面板操作SCROLL----选择键TEST c>K 51试威珈I ScroHI EST FAIL 门團或头M 咬；四.显示器回路测试:SQt MA01Sei FJAOiSeraiOFF-LINE MAINTOFF LINE SKIfiel DOiSei &024 mA12 mA20 mASe曲Scwll*L1 KHz iu KH7SelectIScroll Seleuc曲IM输出烟输岀数F回菇汎试或功国哄k<\捋饪启止访真ScrollExM曲為”呎…五•显示器查看报警：LED指示灯状态及报警查看(I)如累播讐菜单我禁止.左这和嗜况下.状态指示粹不再闪际报警按照报警队列中的优先级排列，要S6IU列中某指定报書：1. 同时按下Scroll和斛託t按钮.当屏專上出现“SEE ALARM”时,松ffftffl 卷阅图7T°2. 按Select按钮3. 如杲屏幕上交替岀现TCK ALL” Mr则按Scroll按钮4. 如果屏幕上岀a ^NO ALARM"，则到第6步’5. 技S GB II按钮查看队列中的每木报警“要了解显示話显示的梶醫代码的含义情参阅第011章节，竹KScrol I按钮直到層暮上出现“EXITS,7＜技Select按迅--- 端矗”呎... .... ..... ... ...六.管理累积量和库存量启动/苒止所有翼积價和庫存債茁SELECTI 如果有塞求.编入薩码SELECT诜行葩辦誼号定翱!值出班位SELECTI如果有雾求.谕入豁码RESET （g©--------- 1-------START （启动）STOP （停止）SELECT1SELECT1 START/YES?STOP/YES?侣动隹?）倨动/是?）SELECT1SELECTL Exrr （iE 出）EXIT （退出）SELECT SELECT曲為七：测量单位设置：SELECT+SCROLL 按4 秒► SEE ALARM -------------- ► [SCROLL] --------- ►OFFLINE MAINTAIN -------------- [SELECT] -------- ------- [SCROLL] ------------ > CONFIG --------- ► [SELECT] -------- MASS ---------------- [SELECT] -------------可以按SCROLL选择你要的单位-------- 选定后按SELECT ------------------按SCROLL 直到出现EXIT ------- ► [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL]按4 秒——> SEE ALARM ---------- ► [SCROLL] --------- OFFLINE MAINTAIN --------------- k [SELECT] --------------- k继续按SCROLL 直到出现MAO1 ______ [SELECT] _______ SRC MAO1 * [SELECT]MFLOW [SELECT] -------------------- SRC MAO1 ------------- k [SCROLL] ------------- k4 MAO1 --------- ■输入最小量程---- ► [SCROLL+SELECT] --------- ► 4 MAO1► [SCROLL] ► 20 MAO1 [SELECT] ►输入最大量程[SELECT+SCROLL] > 20 MAO1 SCROLL]——EXIT ^按SELECT 退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL表示两个键同时按下----- 砖為"CT# ........ ......... ...... ............. 九：报警代码和解决办法。

frequency output loop test 频率输出回路测试
discrete output loop test 离散输出回路测试
simulate sensor 模拟传感器
simulation mode 模拟方式
mass flow rate 质量流量
density 密度
temperature 温度
density 密度
shortcuts 快捷方式
device information 设备信息
product information 产品信息
tag 位号
mode 型号
xmtr software rev 变送器软件版本
CP software rev 核心处理器
option board
ETO number
temperature unit 温度单位
temp damping 温度阻尼
update rate 刷新速度
update rate 刷新速度
100 HZ variables 100 HZ 显示变量
set up special unit 设置特殊单位
mass special unit 质量特殊单位
volume special unit 体积特殊单位
sensor information 传感器信息
communication 通讯 通讯
Hart address Hart 地址
tag 位号
device identification 设备识别
Dev ID (CP)
set up burst mode 设置阵法模式
alቤተ መጻሕፍቲ ባይዱrt setup 报警设置
configure alerts 报警组态

Simple discrete batch control is easy using the Model 2700 transmitter. The frequency output can be configured as a discrete output, using batch targets entered from a host control system or from the local display. If additional inputs or outputs are required, the Series 3000 transmitter/controller should also be considered.
Series 1000 transmitters can output one of the following variables: • Mass flow rate • Volume flow rate
Series 2000 Multivariable Transmitter
For applications requiring simultaneous monitoring of multiple flow variables Series 2000 transmitters are designed specifically for applications where multiple variables are needed simultaneously. Series 2000 transmitters feature a milliamp and a frequency/pulse output, plus HART, Modbus, FOUNDATION™ Fieldbus, and Profibus-PA digital communications.

艾默生质量流量计简明操作手册P/N2007年7月简明使用手册目录第一章传感器安装 (3)1.1概述 (3)1.2安装注意事项 (3)1.3传感器的安装方向 (4)1.4电气连接注意事项 (5)第二章仪表接线与上电 (6)2.1概述 (6)2.2变送器的型号识别。

(6)2.3变送器与传感器连接 (7)2.4最大布线距离 (8)2.5电源规格 (9)2.6变送器、显示组件方向调整 (10)2.7变送器输出 (12)第三章流量计组态 (15)3.1概述 (15)3.2组态项目 (15)3.3变送器的显示器面板结构 (16)3.4组态过程变量的测量单位 (16)3.5组态变送器的毫安输出 (17)3.6组态变送器的脉冲/频率输出 (17)3.7变送器的回路测试 (18)3.8 显示器菜单功能 (3)3.9流量计调零 (27)第四章流量计投用及报警状态 (28)4.1流量计投用 (28)4.2获取报警 (28)附录1报警代码含义表 (29)附录2核心处理器检查 (34)附录3传感器检查 (35)附录4软件版本4.x变送器的显示器菜单 (37)第一章传感器安装1.1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。

1.2 安装注意事项1.2.1 安装位置应避免电磁干扰。

传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。

1.2.2 工艺管道应对中，两侧法兰应平行。

严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。

另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。

1.2.3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。

使用流量计下游的调节阀进行流量控制。

ice tools 服务工具
5、simulate 模拟
1、simulate output 模拟输出
1、mA output loop test 毫安输出回路测试
最小流量切除
2、configure 组态
1、manual setup 手动设置
1、measurements 测量
1、flow 流量
艾默生质量流量计1700HART475菜单
功能
步骤
修改量程
2、configure 组态
1、manual setup 手动设置
3、input/output 输入/输出
2、set up mA output 毫安输出
2、mA output setting 毫安输出设置
1、pv lrv 下限量程 2、pv urv 上限量程
修改阻尼
2、configure 组态
1、manual setup 手动设置
1、measurements 测量
1、flow 流量
2、flow damping 阻尼
零点标定
3、service tools 服务工具
4、maintenance 维护
2、zero calibration 调零
6、perform auto zero 执行调零
1、manual setup 手动设置
1、measurements 测量
6、set up extemal compensation 外部补偿
2、enable press comp 启动压力补偿
3、mass flow cutoff 质量小流量切除
温度补偿
2、configure 组态
1、manual setup 手动设置
1、measurements 测量

爱默生质量流量计简明使用手册爱默生质量流量计是一种用于测量流体流量的仪器，它通过测量流体在管道内的压差来计算流量，因此可以应用于各种流体，包括液态和气体。

此外，它还可以测量流体的密度和温度，因此具有多种功能。

本文将为您介绍爱默生质量流量计的使用方法。

1.预备工作在使用爱默生质量流量计之前，需要进行一些预备工作。

首先，需要选择一个合适的测量位置，在该位置安装爱默生质量流量计。

其次，需要确认管道的材质和尺寸，以确保使用正确的流量计型号。

最后，需要将流量计与显示仪器及控制系统连接，以使其正常运行。

2.操作步骤在完成预备工作之后，需要按照以下步骤进行操作：1) 打开仪器电源，待仪器自检完成后，显示屏上将出现测量数据。

2) 根据实际需要选择流量计的工作模式，可以选择热式、磁式等不同的模式。

3) 设置流量计的参数，包括流体密度、温度、压力等参数。

这些参数可以通过仪器进行自动检测，也可以手动进行设置。

需要注意，参数设置的准确性将直接影响流量计的精度。

4) 等待一段时间，直至流量计稳定后，可以开始进行实际测量。

此时，可以通过显示屏上的数据记录流量、密度、温度等信息。

5) 当流量计工作过程中出现异常情况时，应及时进行维护和检修。

例如，当显示屏上出现异常数据或出现告警提示时，需要关闭流量计的电源，并进行相应的处理。

3.注意事项使用爱默生质量流量计时需要注意以下几点：1) 测量时应保持管道内部干净，并定期清洗管道和流量计，以确保准确测量数据。

2) 测量过程中应及时处理流量计出现的故障和异常，以避免影响测量结果。

3) 测量数据在质量控制和检验方面具有重要作用，应妥善保存并定期进行校准。

同时，需要遵守相关法规和法律要求，确保数据的合法性和可靠性。

4.结论爱默生质量流量计是一种高精度、高效率的流量测量仪器，可广泛应用于各种流体的测量。

使用时需要注意操作规程和注意事项，并定期进行维护和检修，以确保准确和可靠的测量结果。
