切割3mm厚不锈钢工艺参数(氮气)(精)

光机电应用技术专业资源库子项目《激光切割工艺实践》浙江工贸职业技术学院离焦量对切割3mm 厚不锈钢的粗糙度影响1. 离焦量对熔渣量的影响规律离焦量是指焦点距工件上表面的距离。

离焦量以被加工材料表面而设定的，工件表面以上为正、以下为负。

离焦量的选取对不锈钢板切割质量有很大影响，因为离焦量变化时能够改变焦点的位置及辐照在材料表面光斑半径的大小，从而影响激光能量的集中程度，导致切割质量发生变化。

当离焦量合适时，切缝材料熔化，而切割沿附近的材料并未熔化，熔渣即被吹走，形成纹理之间距离窄、无沾渣、平滑光洁的切缝面，表面粗糙度好；当离焦量偏小时，切割材料下部单位面积所吸收的能量减少，切割能量削弱，导致材料不能完全熔化并被辅助气体吹走，以致未完全熔化的材料附着在切割板材下表面，切割面上形成间距较宽的倾斜纹理，粗糙度差，且有大量的熔渣；当离焦量偏大时，切割材料下半部分单位面积所吸收的平均能量增大，导致所切割下的材料与切割沿附近的材料融化，并呈液体流动状，这时由于辅助气压及切割速度不变，所熔化的材料呈球状附着在材料下表面，形成间距较宽的倾斜纹理，粗糙度差，且有少量的熔渣。

在实际生产中，要求激光切割不锈钢板时选用负离焦。

这是因为扩大切缝上部宽度，可以提高气体及熔融物的流动性，并使断面平滑范围扩大，提高切割质量。

在切割过程中，对不同厚度的钢板，离焦量并没有一个确定的值。

具体数值通过实验确定。

离焦量对薄板的切割质量影响较小，即2mm 以下的不锈钢板，离焦量在一定范围内变化，对切割质量的影响很小，并不是影响切割质量的主要工艺参数.当板厚大于2mm 时，不同厚度不锈钢板离焦量存在最佳值 。

2、不同离焦量的激光切割3mm 不锈钢的结果分析下面以3毫米厚不锈钢板切割为例，在激光切割其它参数不变时，只改变离焦量进行切割试验，了解离焦量对厚不锈钢板切割面粗糙度的影响。

当离焦量为-1.5毫米时，得到的不锈钢板质量欠佳，切割面不光洁，粗糙度差;而当离焦量取-2mm 时，得到的切割面质量平滑光洁，且下部无熔渣，粗糙度较好;而当离焦量取-3mm 时，得到的切割面质量，且下部有熔渣，粗糙度下降变差。

氮气压力对激光切割薄不锈钢板切缝宽度的研究作者：文/ 王新甲张燕来源：《时代汽车》 2020年第19期王新甲张燕武汉船舶职业技术学院湖北省武汉市 430050摘?要：本文以单项变量的试切方式，对激光切割中氮气压力影响不锈钢薄板切缝宽度进行了全过程演示，讨论分析该参数对切割质量的影响，希望通过本文对高职激光技术实训课程及企业技术人员提供参考。

关键词：氮气激光切割Research on Nitrogen Pressure on the Cutting Seam Width of Laser Cutting Thin Stainless Steel SheetWang Xinjia，Zhang YanAbstract：This article uses a single variable trial cutting method to demonstrate the effect of nitrogen pressure in laser cutting on the slit width of stainless steel sheet, discusses and analyzes the impact of this parameter oncutting quality, and hopes to provide reference to the laser technology training course of higher vocational and enterprise technical personnel.Key words：Nitrogen Gas, laser cutting对板材进行激光切割时都需要使用辅助气体，辅助气体保证良好的切割质量的关键是需要切缝内能保持一定的辅助气体压力，辅助气体压力随使用气体的种类、切割材料、材料厚度等因素而发生变化，辅助气体压力的最佳值是通过试切时，观察切缝宽度、粘渣情况、切割面质量情况等确定的。

3000瓦激光切割3毫米碳钢参数在金属加工领域，激光切割技术以其高精度、高效率和适用于多种材料的优势，成为一种广泛应用的材料加工方法。

本文主要讨论3000瓦激光设备在切割3毫米厚度碳钢时的参数设定和优化。

切割参数激光功率在切割3毫米厚碳钢时，选择合适的激光功率至关重要。

3000瓦的激光功率对于碳钢材料的切割来说是一个较高的功率值，可以提高切割速度和质量。

激光波长碳钢对于10600纳米的CO2激光波长有很好的吸收性能，适合激光切割。

在选择激光波长时，要考虑材料的吸收特性，以保证切割效果。

激光气体使用适当的辅助气体可以有效提高切割质量。

常用的激光切割气体包括氮气和氧气。

氮气主要用于惰性气体保护和辅助气，而氧气能够增强氧化剂作用，提高切割速度。

切割技术聚焦通过合适的聚焦镜头，将激光束聚焦到最佳焦距，可以获得更高的切割速度和质量。

在切割3毫米碳钢时，通常选择焦距合适、能够形成细小熔池的聚焦镜头。

切割速度切割速度是影响切割质量和效率的重要因素之一。

在切割碳钢时，要根据材料的性质和激光功率等参数确定最佳的切割速度，以保证切割质量。

气压控制在激光切割过程中，适当控制辅助气体的气压可以影响切割气流和氧化作用，从而影响切割质量。

合理设置气压参数是保证碳钢切割质量的重要因素之一。

切割效果与注意事项切缝宽度在使用3000瓦激光切割3毫米碳钢时，要注意控制切缝宽度。

切缝宽度过大会降低切割质量，而切缝过小可能导致切割不到位。

边缘质量激光切割后的边缘质量直接影响产品的审美和功能。

在切割碳钢时，要关注边缘的平整度和切割面的光洁度，以确保产品的品质。

排屑清理及时清理切割产生的排屑是保证切割质量和设备寿命的重要步骤。

尤其是在高功率激光切割中，排屑清理更显重要，以避免堵塞切割区域。

结语综上所述，3000瓦激光切割3毫米碳钢是一项技术要求较高的加工过程，需要合理设置激光参数、控制切割技术和关注切割效果等方面。

通过不断优化参数和提高技术水平，可以提高碳钢切割的效率和质量，满足不同应用的需求。

光机电应用技术专业资源库子项目《激光切割工艺实践》
浙江工贸职业技术学院

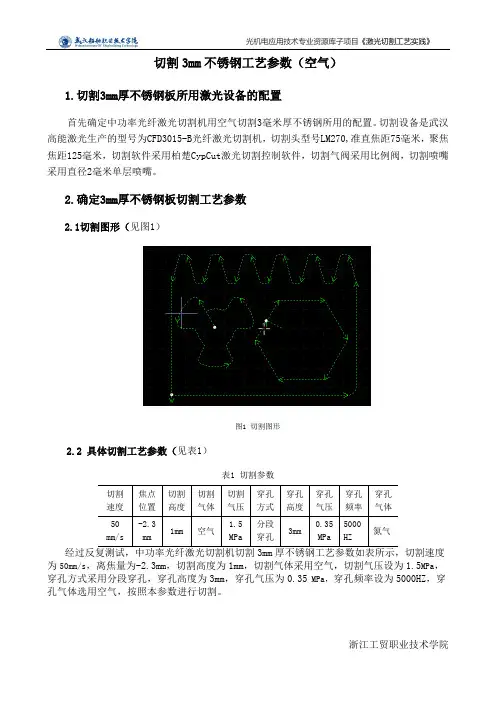

切割3mm 不锈钢工艺参数（空气）
1.切割3mm 厚不锈钢板所用激光设备的配置
首先确定中功率光纤激光切割机用空气切割3毫米厚不锈钢所用的配置。

切割设备是武汉高能激光生产的型号为CFD3015-B 光纤激光切割机，切割头型号LM270,准直焦距75毫米，聚焦焦距125毫米，切割软件采用柏楚CypCut 激光切割控制软件，切割气阀采用比例阀，切割喷嘴采用直径2毫米单层喷嘴。

2.确定3mm 厚不锈钢板切割工艺参数
2.1切割图形（见图1）
图1 切割图形
2.2 具体切割工艺参数（见表1）
表1 切割参数
为50mm/s ，离焦量为-2.3mm ，切割高度为1mm ，切割气体采用空气，切割气压设为1.5MPa ，穿孔方式采用分段穿孔，穿孔高度为3mm ，穿孔气压为0.35 MPa ，穿孔频率设为5000HZ ，穿孔气体选用空气，按照本参数进行切割。
