目录第一章总论 .......................................................................................................... - 2 -1.1设计任务及要求......................................................................................... - 2 -1.1.1设计题目.......................................................................................... - 2 -1.1.2设计背景.......................................................................................... - 2 -1.1.3设计任务.......................................................................................... - 2 -1.2原始资料与水质分析................................................................................. - 2 -1.2.1设计水量.......................................................................................... - 2 -1.2.2地质条件.......................................................................................... - 2 -1.2.3气象条件.......................................................................................... - 2 -1.2.4原水水质及分析.............................................................................. - 3 - 第二章设计原则与净水工艺选择 ........................................................................ - 4 -2.1设计原则..................................................................................................... - 4 -2.2厂址选择..................................................................................................... - 4 -2.3工艺选择..................................................................................................... - 5 -2.3.1选择依据.......................................................................................... - 5 -2.3.2常见处理工艺.................................................................................. - 6 -2.3.3工艺选择.......................................................................................... - 7 - 第三章净水构筑物及其计算 ................................................................................ - 7 -3.1配水井......................................................................................................... - 7 -3.2混凝剂类型及加药间................................................................................. - 7 -3.2.1混凝剂.............................................................................................. - 7 -3.2.2混凝剂的投加.................................................................................. - 9 -3.2.3溶解池、溶药池设计计算............................................................ - 10 -3.2.4加药间及药库布置........................................................................ - 11 -3.3混合设施................................................................................................... - 11 -3.3.1混合方式........................................................................................ - 11 -3.3.2机械混合池.................................................................................... - 13 -3.4隔板絮凝池............................................................................................... - 15 -3.4.1一般要求........................................................................................ - 15 -3.4.2设计计算........................................................................................ - 15 - 3.5平流沉淀池设计计算................................................................................ - 20 -3.6普通快滤池设计计算............................................................................... - 23 -3.6.1已知条件........................................................................................ - 24 -3.6.2 设计计算....................................................................................... - 24 -3.7加氯设备................................................................................................... - 30 -3.7.1 加氯量的确定....................................... - 30 -3.7.2 加氯设备........................................... - 30 -3.7.3 加氯间............................................. - 31 -3.8 清水池设计计算...................................................................................... - 31 -3.8.1 平面尺寸计算....................................... - 31 -3.8.2 管道系统........................................... - 32 -3.8.3清水池布置......................................... - 33 - 第四章净水厂总体布置设计计算 ...................................................................... - 34 -4.1工艺流程布置设计................................................................................... - 34 -4.2平面布置设计........................................................................................... - 34 -4.3高程布置设计........................................................................................... - 35 -4.3.1各构筑物间连接管中流速计算.................................................... - 35 -4.3.2各构筑物间水头损失计算................................. - 36 -小结............................................................................................ 错误！未定义书签。
目录第一章设计原始资料第二章设计水量与工艺流程的确定第一节设计水量计算第二节给水处理流程确定第三章给水处理构筑物与设备型式选择第一节加药间第二节配水井第三节混合设备第四节絮凝池第五节沉淀池第六节滤池第七节消毒方法第四章净水厂工艺计算第一节加药间设计计算第二节配水井设计计算第三节混合设备设计计算第四节往复式隔板絮凝池设计计算第五节平流式沉淀池设计计算第六节 V型滤池设计计算第七节消毒和清水池设计计算第八节二级泵站第五章水厂平面布置和高程布置计算v第一节水厂平面布置第二节水厂高程布置计算第三节净水管道水力计算第四节附属建筑物第五节净水厂绿化与道路第六章净水工艺自动化设计第一章 设计原始资料一、地理条件：地形平坦，稍向西倾斜，地势平均标高22m （河岸边建有防洪大堤）。
二、水厂位置占地面积：水厂位置距离河岸200m ，占地面积充分。
三、水文资料：河流年径流量3.76－14.82亿立方米，河流主流量靠近西岸。
取水点附近水位：五十年一遇洪水位：21.84m ；百年一遇洪水位：23.50m ；河流平常水位：15.80m ；河底标高：10m 。
四、气象资料及厂区地址条件：全年盛行风向：西北；全年雨量：平均63mm ；冰冻最大深度1m 。
厂区地基：上层为中、轻砂质粘土，其下为粉细沙，再下为中砂。
地基允许承载力：10－12t/m 2。
厂区地下水位埋深：3－4m 。
地震烈度位8度。
五、水质资料：浊度：年平均68NTU ，最高达3000NTU ；PH 值：7.4－8.6；水温：4.5－21.5℃；色度：年平均为11－13度；臭味：土腥味；总硬度：123.35mg/L CaCO 3；溶解氧：年平均10.81 mg/L ；Fe ：年平均0.435 mg/L ，最大为0.68 mg/L ；大肠菌群：最大723800个/mL ，最小为24600个/ mL ；细菌总数：最大2800个/ mL ，最小140个/ mL 。
六、水质、水量及其水压的要求：设计水量：根据资料统计，目前在原地下水源继续供水的情况下，每天还需5万立方米。
摘要E市给水工程，是为了满足该区近期和远期用水量增长的需要而新建的。
该工程分为两组，最终的供水设计规模为3.1万m3/d，整个工程包括取水工程，净水工程和输配水工程三部分。
其工艺流程如下：水源取水头自流管一级泵房自动加药设备机械搅拌澄清池普通快滤池清水池配水池二级泵房配水管网用户同时，本设计课题还包括：水厂占地面积，人员配备，厂内建筑物布置和管线定位等。
整个工艺流程中主要构筑物的设计时间为机械搅拌澄清池池：1.28h普通快滤池冲洗时间：6min普通快滤池的滤速为：13.3m/h第一章设计水量计算第一节最高日用水量计算第二节设计流量确定第二章取水工艺计算第一节取水头部设计计算第二节集水间设计计算第三章泵站计算第一节取水水泵选配及一级泵站工艺布置第二节送水泵选配及二级泵站工艺布置第四章净水厂工艺计算第一节机械搅拌澄清池计算第二节普通快滤池计算第三节清水池计算第四节配水池计算第五节投药工艺及加药间计算第六节加氯工艺及加氯间计算第七节净水厂人员编制及辅助建筑物使用面积计算第八节检测仪表第一章 设计水量计算第一节 最高日用水量计算一、各项用水量计算 1、 综合生活用水量1Q1Q d m d l N q f 33411108.81.1.200104⨯=⨯⨯⨯=⨯⨯=人 m d l N q f Q 344111/10408.11.1.200104.6⨯=⨯⨯⨯=⨯⨯=人 2、 工业企业生产用水量2Q()()dm m d n N q Qd m m d n N q Q 343222/3432221076.11.180********.11.11001201⨯=⨯⨯=-⨯⨯=⨯=⨯⨯=-⨯⨯=万元万元万元3、 未预见水量和管网漏失水量3Q ()d m Q Q Q 34213104.02.0⨯=+=4、 消防用水量x Qd m s l N q Q x x X 3410432.0252⨯=⨯=⨯= 二、最高日用水量d Qm Q Q Q Q d 34321106.2⨯=++=由于总用水量较小和消防水量相差不大则d m d m Q d 3434101.310072.3⨯≈⨯= d m Qd34/104⨯=第二节 设计流量确定一、确定设计流量1、 取水构筑物、一级泵站、原水输水管、水处理构筑物设计流量sl d m T Q a Q sl d m T Q a Q d I d I 11.48636002410405.173.376360024101.305.134//34=⨯⨯⨯=⨯==⨯⨯⨯=⨯= 2、二级泵站设计流量因为无用水变化曲线也没相似地区资料故不设置调节构筑物，其设计流量为sl d m Q k Q sl d m Q k Q d h h d h h 44.6944.861045.14.8618.5384.86101.35.14.8634//34=⨯⨯=⨯==⨯⨯=⨯=3、清水输水管设计流量同二级泵站设计流量4、配水管网设计流量同二级泵站设计流量第二章 取水工艺计算第一节 取水头部设计计算一、设计计算方法与内容1、 取水头部选用蘑菇取水头部，头部外形选用菱形，分两格。
xx学院给水排水工程专业毕业设计计算书设计题目：G市给水工程初步设计学生姓名：学生班级：指导教师：（签字）答疑教师：（签字）审题教师：（签字）发题日期：年月日完成日期：年月日给水处理厂毕业设计计算书1.1 工艺流程方案水厂采用如图1所示的工艺流程。
通过对主要处理构筑物的分析比较，从中制定出水厂处理工艺流程如图2所示。
图2 水厂处理工艺流程框图（构筑物）1.2水处理构筑物计算1.2.1配水井设计计算1. 设计参数配水井设计规模为4012.5m3/h。
2. 设计计算（1）配水井有效容积配水井水停留时间采用2～3min ，取 2.5min T =，则配水井有效容积为：34012.5 2.5/60167.19W QT m ==⨯=（2）进水管管径1D配水井进水管的设计流量为334012.5/ 1.11/Q m h m s ==，查水力计算表知，当进水管管径11100D mm =时， 1.179/v m s =（在1.0～1.2/m s 范围内）。
（3）矩形薄壁堰进水从配水井底中心进入，经等宽度堰流入2个水斗再由管道接入2座后续处理构筑物。
每个后续处理构筑物的分配水量为334012.5/22006.25/0.557/q m h m s ===。
配水采用矩形薄壁溢流堰至配水管。
① 堰上水头H因单个出水溢流堰的流量为30.557/557/q m s L s ==，一般大于100/L s 采用矩形堰，小于100/L s 采用三角堰，所以本设计采用矩形堰（堰高h 取0.5m ）。
矩形堰的流量公式为：3/2q =式中q ——矩形堰的流量，3/m s ；m ——流量系数，初步设计时采用0.42m =；b ——堰宽，m ，取堰宽 6.28b m =；H ——堰上水头，m 。
已知30.557/q m s =，0.42m =， 5.71b m =，代入下式，有：2/32/30.14H m ===② 堰顶宽度B 根据有关试验资料，当0.67BH<时，属于矩形薄壁堰。
姓名：*** 班级：*** 学号：***目录第一章前言错误!未定义书签。
1.1 研究或设计的目的和意义1.1.1 总体目标1.1.2 具体目标第二章本论2.1用水量计算2.2 水处理构筑物设计2.2.1 反应设备（絮凝池）的计算2.2.2 沉淀（澄清池）设备的设计2.2.3 曝气装置的设计与计算2.2.4 滤池工艺设计与计算2.2.5 反冲洗泵房工艺设计与计算2.2.6 加药间及药库2.2.7 清水池工艺设计与计算2.2.8 配水井布置2.2.9 送水泵站工艺设计与计算2.3 水厂平面布置2.3.1 一般要求2.3.2 布置原则2.3.3 水厂的平面布置2.3.4 水厂高程布置第三章结论参考文献第一章前言1.1.1 总体目标按照工程实际的具体要求完成设计规模为2500m3/d的乡村给水处理厂的工艺设计，包括工艺计算和图纸绘制两部分工作，计算成果达到扩大初步设计要求。
工艺选择和设计要能满足现行国家规范和标准的要求，经构筑物处理后的水即要保证城市用水量要求，又要满足出厂水达到《生活饮用水卫生标准》（GB5749-2006）的具体标准值。
1.1.2 具体目标1．完成设计说明书1份内容完整、方案合理、格式规范、论证合理、章节设置合理、层次分明、计算正确、文字通顺、图表清晰；2．完成工艺专业图2份图纸深度基本上达到初步设计要求、图面整洁、表达正确、布局合理、线条分明、尺寸标注规范；3．意义通过对水厂的设计，能在学习理论知识的同时，有效的将理论知识与生产实际相结合，在对水厂处理工艺和处理流程进行计算设计的同时，进一步掌握并熟练运用城镇给水处理厂工艺设计的相关理论知识和设计方法、程序、技巧等，并学会充分利用现今发达的网络资源进行辅助设计和资料查询，为今后走上工作岗位，能够胜任工作打下基础。
第二章本论2.1. 用水量计算城市用水量包括居民生活用水、工业企业生产用水和生活用水、消防用水、浇洒道路和绿化用水、未预见水量、管网漏失水量。

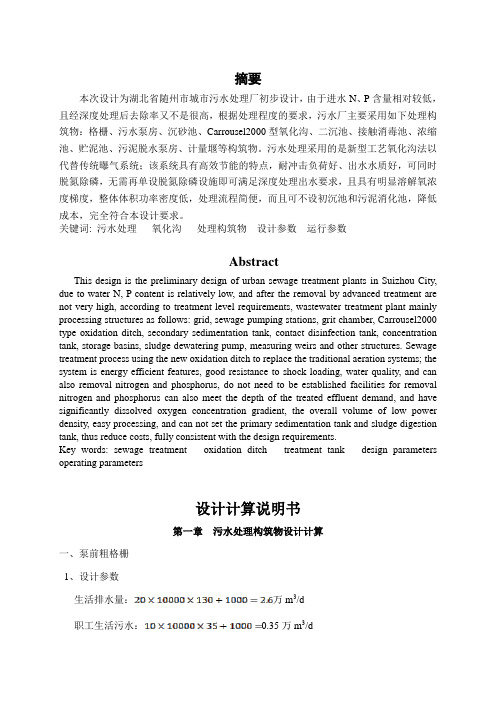

摘要本次设计为湖北省随州市城市污水处理厂初步设计，由于进水N、P含量相对较低，且经深度处理后去除率又不是很高，根据处理程度的要求，污水厂主要采用如下处理构筑物：格栅、污水泵房、沉砂池、Carrousel2000型氧化沟、二沉池、接触消毒池、浓缩池、贮泥池、污泥脱水泵房、计量堰等构筑物。
污水处理采用的是新型工艺氧化沟法以代替传统曝气系统；该系统具有高效节能的特点，耐冲击负荷好、出水水质好，可同时脱氮除磷，无需再单设脱氮除磷设施即可满足深度处理出水要求，且具有明显溶解氧浓度梯度，整体体积功率密度低，处理流程简便，而且可不设初沉池和污泥消化池，降低成本，完全符合本设计要求。
关键词: 污水处理氧化沟处理构筑物设计参数运行参数AbstractThis design is the preliminary design of urban sewage treatment plants in Suizhou City, due to water N, P content is relatively low, and after the removal by advanced treatment are not very high, according to treatment level requirements, wastewater treatment plant mainly processing structures as follows: grid, sewage pumping stations, grit chamber, Carrousel2000 type oxidation ditch, secondary sedimentation tank, contact disinfection tank, concentration tank, storage basins, sludge dewatering pump, measuring weirs and other structures. Sewage treatment process using the new oxidation ditch to replace the traditional aeration systems; the system is energy efficient features, good resistance to shock loading, water quality, and can also removal nitrogen and phosphorus, do not need to be established facilities for removal nitrogen and phosphorus can also meet the depth of the treated effluent demand, and have significantly dissolved oxygen concentration gradient, the overall volume of low power density, easy processing, and can not set the primary sedimentation tank and sludge digestion tank, thus reduce costs, fully consistent with the design requirements.Key words: sewage treatment oxidation ditch treatment tank design parameters operating parameters设计计算说明书第一章污水处理构筑物设计计算一、泵前粗格栅1、设计参数生活排水量：万m3/d职工生活污水：0.35万m3/d工业生活污水：0.8万m3/d市政及公共建筑排水量：0.52万m3/d污水厂总设计流量：万m3/d=K D Q=万m3/d=0.588m3/d最高日平均时设计秒流量：Q最高日最高时设计秒流量Q max=K h Q平均=K总Q平均=万m3/d=0.653 m3/s栅前流速V1=0.7m/s，过栅流速V2=0.9m/s栅条宽度S=0.01m ，格栅间隙e=20mm栅前部分长度0.5m 格栅后长度1.0m；格栅倾角单位栅渣量W 1=0.05m3/103污水2、设计计算（1）栅前槽宽 B1==1.37m栅前水深h = = =0.68m（2）栅条间隙数 n===49.6m 取n=50 为安全起见，设两组格栅，每组n=25 格，中间墙厚0.8m；格栅与中间隔墙及两边的间隔为0.2m，以便于焊接与安装。
