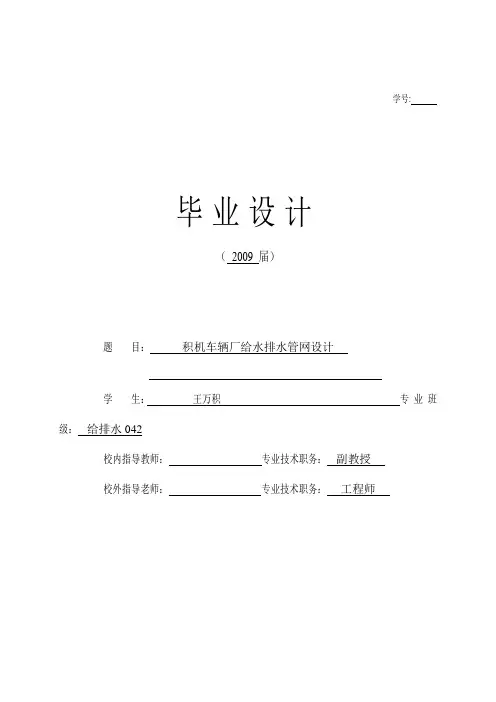

学号:毕业设计（2009 届）题目：积机车辆厂给水排水管网设计学生：王万积专业班级：给排水042校内指导教师：专业技术职务：副教授校外指导老师：专业技术职务：工程师摘要：此设计为厂区污水及雨水管道工程设计。
采用雨水和污水分流的排水体制，使雨水和污水分别在不同的管道系统中收集排放。
废弃了原有的旧管网，重新布置排水管线，增强了厂区管网的输水排水能力，为生产提供便利。
本设计共有四块：雨水管网设计，污水管网设计，污水提升泵站设计，同时还包括污水管网的预算书。
工厂的地下管线复杂，设计中采用了雨水污水分别布置，分别布置于道路两侧的办法，使原有的道路不致破坏，同时减少了与煤气、给水、通信电缆等其他管线的交叉。
本工程中污水管道总投资为4336803.09元，雨水总投资约386175元。
关键词：排水管网分流制排水系统工程预算、Abstract：This is designed to the fact ory of Qi shuyuan’ sewage and rain water pipeline project design. Use of sewage and rain drainage diversion system, so that rainwater and sewage pipes in a different system of collection and disposal. Abandoned the original old pipe network and re-arrange the drain pipes.It enhanced the plant's water drainage pipe network capacity and provides convenience for the production.The design has a total of four parts: rainwater pipe network design, sewage pipe network design, and upgrade sewage pumping station design, also include sewage pipe network on the budget. The underground pipeline factory complex, storm water and sewage decorated method were Used in the design. Storm water pipes and sewage pipes were arranged in both sides of the road.It will not make the original road damage,while reducing the cross with gas, water supply, communication cables, and other pipeline.The sewage project has a total investment of 4336803.09 Yuan; rainwater network has a total investment of 386,175 Yuan.Key words: Drainage network Diversion of rainwater and sewage drainage system Project budget目录1.前言 ................................................................................................................................................................... １1.1车辆厂简介 ................................................................................................................................................ １1.2设计资料 .................................................................................................................................................. １2．设计方案 ........................................................................................................................................................ ２3．污水管道系统设计......................................................................................................................................... ２3.1划分排水流域，确定排水区界 ................................................................................................................ ２3.2管道定线和平面布置................................................................................................................................ ２3.3划分设计管段，计算设计流量 ................................................................................................................ ３3.4.污水管网水力计算 .................................................................................................................................... ４3.4.1计算中的考虑因素 ............................................................................................................................. ４3.4.2 各管段流量计算及管径选择............................................................................................................. ５3.4.3 污水管道埋深 .................................................................................................................................... ７3.4.4 污水提升泵房设计 ............................................................................................................................ ９3.4.5图纸绘制 ......................................................................................................................................... １２3.4.6 污水管道工程概预算（不含泵房）............................................................................................. １２4 雨水管网设计............................................................................................................................................... １７4.1划分排水流域和管道定线 .................................................................................................................. １８4.2雨水设计管段划分................................................................................................................................ １８4.3划分雨水汇水面积 ................................................................................................................................ １９4.4雨水汇水面积计算................................................................................................................................ ２１4.5确定排水流域的平均径流系数 ............................................................................................................ ２２4.6确定设计重现期P和地面集水时间.................................................................................................... ２３4.7雨水管单位面积径流量........................................................................................................................ ２４4.8雨水管道水力计算................................................................................................................................ ２４4.9雨水管道埋深计算................................................................................................................................ ２６4.10雨水工程造价估算.............................................................................................................................. ２７4.11雨水干管纵剖面图 .............................................................................................................................. ２８５总结 ............................................................................................................................................................ ２９参考文献 .......................................................................................................................................................... ３０致谢 .................................................................................................................................................................. ３１附件 .................................................................................................................................................................. ３２1.前言1.1 戚墅堰机车车辆厂简介戚墅堰机车车辆厂是中国南车集团公司所属的内燃机车龙头企业，是中国铁路主要的轨道交通运输装备制造和服务基地，是铁道部六家技术引进的重点扶持企业之一。

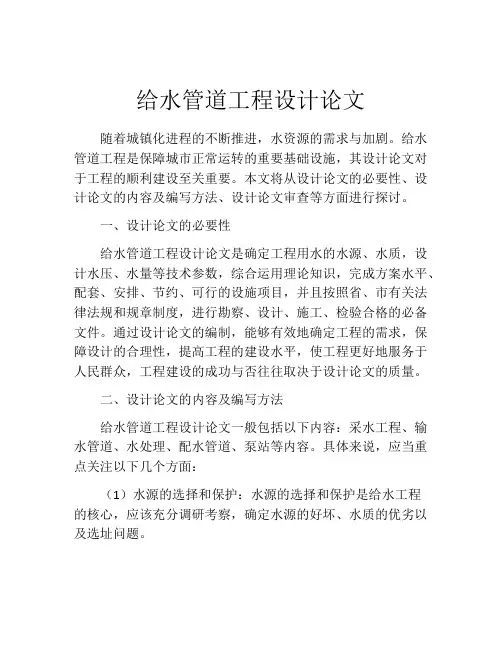

给水管道工程设计论文随着城镇化进程的不断推进，水资源的需求与加剧。
给水管道工程是保障城市正常运转的重要基础设施，其设计论文对于工程的顺利建设至关重要。
本文将从设计论文的必要性、设计论文的内容及编写方法、设计论文审查等方面进行探讨。
一、设计论文的必要性给水管道工程设计论文是确定工程用水的水源、水质，设计水压、水量等技术参数，综合运用理论知识，完成方案水平、配套、安排、节约、可行的设施项目，并且按照省、市有关法律法规和规章制度，进行勘察、设计、施工、检验合格的必备文件。
通过设计论文的编制，能够有效地确定工程的需求，保障设计的合理性，提高工程的建设水平，使工程更好地服务于人民群众，工程建设的成功与否往往取决于设计论文的质量。
二、设计论文的内容及编写方法给水管道工程设计论文一般包括以下内容：采水工程、输水管道、水处理、配水管道、泵站等内容。
具体来说，应当重点关注以下几个方面：（1）水源的选择和保护：水源的选择和保护是给水工程的核心，应该充分调研考察，确定水源的好坏、水质的优劣以及选址问题。
（2）清洁水处理：清洁水处理是水管道工程的重要组成部分，设计论文需要详细说明采用的水处理方法和设备，需要根据水源的参数确定水质指标和技术流程。
（3）输送和供水系统：在设计论文中，应明确输水和供水系统的设计原则，首先应满足建筑使用和消防需要。
其次，应考虑供水地域的综合经济和水资源条件。
（4）泵站设计：为了实现给水的正常运行，需要对泵站进行详细的设计。
设计论文需要明确泵站的建设地点、泵站设备的选型和泵站主要技术参数。
此外，设计论文还应对其他相关问题进行详细的阐述，如安全性能设计、水力特性的研究和隧道设计等等。
三、设计论文的审查给水管道工程设计论文审查应当确定工程的基本信息，严格按照有关法律法规和工程建设规范进行审查。
设计论文的审查过程中，需要向有关部门提交专业报告，充分考虑各方面因素对工程建设的可能影响，确保工程符合相关法规和质量标准，并保证设计方案与实际情况的匹配度。
摘要本设计是关于贵州省六盘水市给水排水工程的管网设计，它包括给水排水系统、污水排水系统和雨水排水系统。
设计的主要内容和深度应按照基本建设程序及有关的设计规定、规程确定。
通常，给水管道系统的主要设计内容包括：设计基础数据（包括设计地区的面积、设计人口数、用水定额）的确定；给水管道系统的平面布置；给水管道系统设计流量计算和水力计算。
污水系统采用完全分流制排水系统。
污水排水系统的管网设计内容包括划分排水面积，布置管道系统；根据设计人口数和污水定额，计算污水设计流量；根据污水水力计算表进行污水管道的水力计算，确定管径、坡度、流速及埋设深度等设计参数；绘制污水管道平面图和纵剖面图。
雨水排水系统的管网设计内容包括划分排水面积，进行雨水管渠定线，确定出水口的位置；划分设计管段，计算各管段设计流量；根据雨水水力计算表进行雨水管渠水力计算，确定管径、坡度、流速及埋设深度等设计参数；绘制雨水管道平面图和纵剖面图。
关键词：排水系统，管道布置，设计参数，水力计算ABSTRACTThe design is on the LiuPanShui in Guizhou Province, drainage pipe network engineering design includes a water supply and drainage system, a sewage drainage system and a stormwater drainage system.Design of the main contents and depth should be in accordance with the basic constructive procedures and relevant designed rules and procedures. Usually, the main designed content of water supply pipeline system includes: basic designed data (including the area of the design area, designed population and water quota) determination; The layout of Water supply pipeline system; Design flow calculation and hydraulic calculation of Water supply piping system. Sewage system is completely separate and drainage system. The pipe network design content of the sewage drainage system includs the division of the drainage area, layout of piping systems; population and sewage fixed according to the design, calculation of sewage design flow; hydraulic calculation of the sewers, the sewage hydraulic computation to determine the diameter, slope, flow rate and buried depth of the design parameters; draw the sewage pipeline plan and profile maps. Stormwater drainage system pipe network designing content includs division of the drainage area for rainwater sewers, fixing line, determing the outlet location; dividing designed tube segment, calculating each pipe segment design discharge; rain hydraulic Computation conduct rainwater pipe channels cut to divert force calculation, and determine the diameter, slope, and flow rate and burial depth design parameters; draw rainwater pipeline plan and longitudinal section diagram.KEY WORDS:Drainage system, Piping layout, Design parameters, hydraulic calculation目录前言 (1)第1章设计资料 (2)1.1设计任务与内容 (2)1.2贵州省六盘水市某地区状况资料 (2)1.2.3远期规划 (3)1.3 给水管网设计资料 (3)1.3.2绘制日用水量变化曲线及计算水塔、清水池容积的数据资料 (4)1.4 排水管网设计资料 (4)1.4.2雨水的设计 (4)第2章给水管网系统设计 (6)2.1设计水量 (6)2.1.1 最高日用水量计算 (6)2.1.2 消防用水量计算 (7)2.2 绘制日用水量变化曲线及计算水塔和清水池容积 (7)第3章管网布置及水力计算 (11)3.1管网定线 (11)3.2管网水力计算 (12)3.2.1比流量计算 (12)3.2.2由比流量确定管网的沿线流量 (12)3.2.3 节点流量计算 (13)3.2.4初步流量分配 (13)3.2.5管段直径设计 (14)3.3最大用水时管网平差 (14)3.4确定水塔高度、水泵扬程（房屋按4层计算） (16)3.4.1 水塔高度计算 (16)3.4.2 水泵扬程计算 (17)3.5 管网校核 (17)3.5.1不利管段事故时校核（供水能力按70%设计流量校核） (17)3.5.2 消防时管径校核 (21)3.5.3最大转输时校核 (24)第4章排水管网系统 (27)4.1 排水分类 (27)4.2排水系统的体制 (28)4.3排水体制的选择 (29)4.4管道材料及管道系统上的主要构筑物 (31)4.4.1管道材料管道材料有以下要求 (31)4.4.2 管道系统上的主要构筑物 (31)4.5污水管网设计步骤 (32)4.5.1确定排水区界、划分排水流域 (32)4.5.2 污水管道定线 (32)4.6 污水管网流量计算 (33)4.6.1街区编号及面积计算 (33)4.6.2 污水设计流量 (34)4.6.3设计管段的设计流量 (34)4.7污水管道的水力计算 (35)4.7.1 设计参数的选择 (35)第5章雨水管道系统的设计 (48)5.1雨水管渠系统平面布置特点 (48)5.2 雨水管渠设计流量的确定 (49)5.2.1 雨水管渠设计流量计算公式 (49)5.2.2 径流系数的确定 (49)5.2.3设计暴雨强度的确定 (49)5.3 雨水管渠系统的设计步骤 (51)5.3.1 划分排水流域和管道定线 (51)5.3.2 划分设计管段 (51)5.3.3划分并计算各设计管段的汇水面积 (51)5.3.4雨水水力计算 (51)参考文献 (54)致谢信 (56)诚信声明 (57)前言生命离不开水，随着现代社会的飞速发展，人类对水资源的重视程度在不断提高。

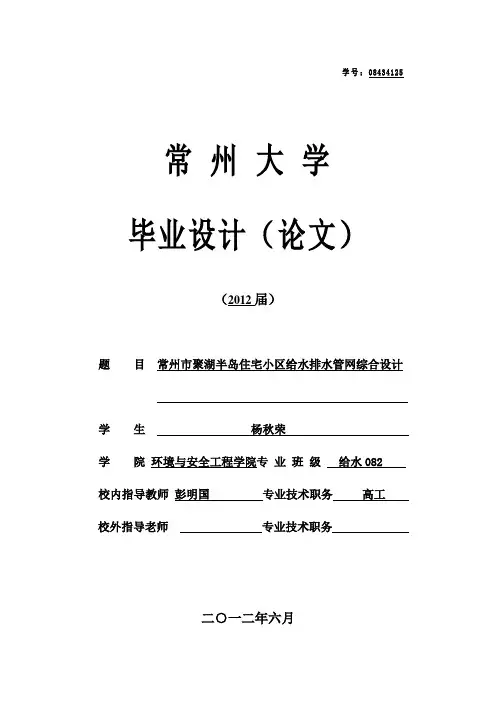

学号：08434125 常州大学毕业设计（论文）（2012届）题目常州市聚湖半岛住宅小区给水排水管网综合设计学生杨秋荣学院环境与安全工程学院专业班级给水082 校内指导教师彭明国专业技术职务高工校外指导老师专业技术职务二○一二年六月常州聚湖半岛小区给排水管网综合设计摘要: 给水排水工程是城市主要基础设施之一，随着社会经济和城市建设的不断发展，城市基础设施及功能的不断完善,城市发展对给水排水工程的设计和建设提出了更高要求。
课题主要研究常州市聚湖半岛小区室外给水、污水和雨水管线的综合设计，建立该住宅小区完善的给水排水管网系统。
结合常州市城市规划有关规范，进行给水管网布置、管网定线的优化设计及管网的技术经济计算，建立污水管网和雨水管网水力模型，计小区给排水水量,进行可靠的水力计算及校核，完善给水、污水及雨水的平面和主干管纵剖面布置，合理选用给排水管道材料,综合好城市地下管线.提出了一套完整的住宅小区给水排水综合管网方案,并进行了给水排水管网工程设计和运行管理的优化，确保了小区给水排水管网的安全、环保和可持续发展。
关键词：常州市、给排水、管网、小区。
The integrated design of community water supply and drainage pipe network together in Changzhou lake peninsula Abstract：water supply and drainage engineering is one of the main city infrastructure, along with the social economy and the continuous development of city construction, the city infrastructure and the continuous improvement of the function, development of city water and wastewater engineering design and construction raised taller requirement. The main research topic a district of changzhou city water supply, sewage and outdoor rain pipeline integrated design，build the residential area perfect water pipe network system. Combined with changzhou city planning related codes, water distribution network, and the pipeline layout for the optimization design of the line and network technology economic calculation, building up sewage pipe network and the rain hydraulic model, plan of water supply and drainage area, reliable hydraulic calculation and checking, improve water supply，sewage and rainwater plane and ZhuGanGuan ZongPouMian ? layoutKeywords: changzhou, water supply and drainage, and the pipeline, the village.目录1 引言 (1)1。
辽宁大学给水管网课程设计（论文）题目：某市开发区给水管网设计学院：土木建筑工程学院专业班级：给排水121班学号：学生姓名：指导教师：教师职称：教授起止时间：2015.12.21-2016.1.4课程设计（论文）任务及评语目录1工程概况 (1)2设计内容和设计依据 (1)2.1给水管网布置 (1)2.2最高时管网平差计算 (1)2.3消防时管网校核计算 (1)2.4事故时管网校核计算 (1)2.5方案确定 (2)3给水管网设计计算 (2)3.1用水量计算 (2)3.2给水管网的布置与定线 (2)3.3设计参数计算 (3)3.4管网平差和校核计算 (7)4设计体会 (22)参考文献 (23)1工程概况某市开发区需新建给水管网，该开发区位置见电子版地形图。
开发区规划人口3.5万，根据规划预测，最高日用水量30000 m3/d。
供水水源为地表水，经处理后输入开发区，拟在开发区建一配水厂，配水厂泵站位置见电子版地形图上具体标注。
本设计是从配水厂泵站开始新建一给水管网项目。
该开发区最大冻土深度1.15米。
2设计内容和设计依据2.1给水管网布置（1）主干管应成环状布置。
（2）最少应为6环。
（3）边缘区域可布置成枝状管网。
2.2最高时管网平差计算平差的目的是确定管径和配水厂泵站的水泵扬程。
（1）设计水量30000 m3/d，用水时间24h，最不利点水压28m水柱。
（2）时变化系数1.45。
（3）因主要工业企业尚未入住，因此暂不考虑集中流量，按管长或面积分配流量即可。
2.3消防时管网校核计算（1）按《建筑设计防火规范》确定火灾次数及消防用水量。
（2）最不利点消防水压10m水柱。
（3）着火点应设在最不利点和最远点。
（4）管道直径不小于100mm。
2.4事故时管网校核计算（1）选择一条主干管出事故。
（2）事故时水量为最高时水量的70%。
（3）事故时水压同最高时。
2.5方案确定（1）按最高时平差及校核计算所确定的管径作为管网的设计管径。

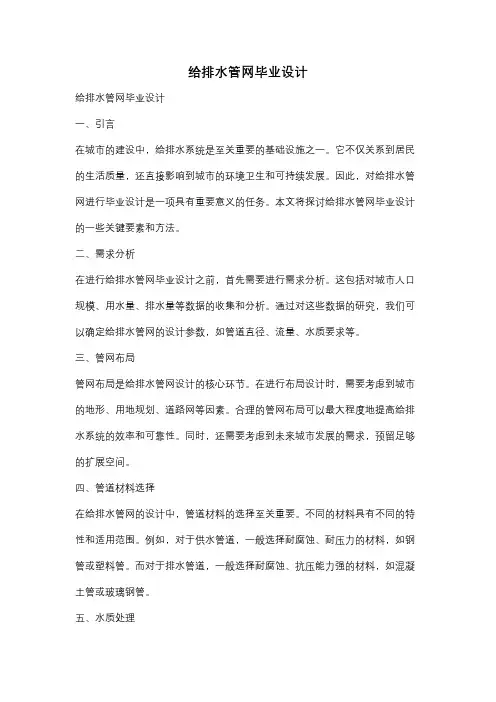

给排水管网毕业设计给排水管网毕业设计一、引言在城市的建设中，给排水系统是至关重要的基础设施之一。
它不仅关系到居民的生活质量，还直接影响到城市的环境卫生和可持续发展。
因此，对给排水管网进行毕业设计是一项具有重要意义的任务。
本文将探讨给排水管网毕业设计的一些关键要素和方法。
二、需求分析在进行给排水管网毕业设计之前，首先需要进行需求分析。
这包括对城市人口规模、用水量、排水量等数据的收集和分析。
通过对这些数据的研究，我们可以确定给排水管网的设计参数，如管道直径、流量、水质要求等。
三、管网布局管网布局是给排水管网设计的核心环节。
在进行布局设计时，需要考虑到城市的地形、用地规划、道路网等因素。
合理的管网布局可以最大程度地提高给排水系统的效率和可靠性。
同时，还需要考虑到未来城市发展的需求，预留足够的扩展空间。
四、管道材料选择在给排水管网的设计中，管道材料的选择至关重要。
不同的材料具有不同的特性和适用范围。
例如，对于供水管道，一般选择耐腐蚀、耐压力的材料，如钢管或塑料管。
而对于排水管道，一般选择耐腐蚀、抗压能力强的材料，如混凝土管或玻璃钢管。
五、水质处理在给排水管网毕业设计中，水质处理是一个重要的环节。
通过对供水水源的选择和处理，可以保证居民用水的安全和卫生。
同时，对于排水系统，也需要考虑到污水的处理和回用。
合理的水质处理方案可以减少环境污染，提高资源利用效率。
六、智能化管理随着科技的进步，智能化管理在给排水系统中的应用越来越广泛。
通过引入传感器、自动控制系统等技术，可以实现对给排水管网的实时监测和管理。
这不仅可以提高系统的运行效率，还可以减少人力成本和资源浪费。
七、风险评估在给排水管网毕业设计中，风险评估是一个必不可少的环节。
通过对可能出现的风险进行评估和预测，可以采取相应的措施来降低风险。
例如，对于地震风险较高的地区，可以采用抗震设计措施来保证管网的安全稳定运行。
八、结论综上所述，给排水管网毕业设计是一项复杂而重要的任务。

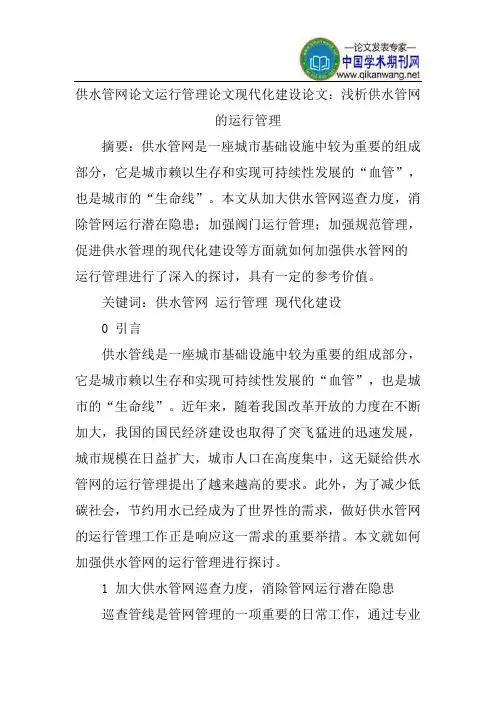

供水管网论文运行管理论文现代化建设论文：浅析供水管网的运行管理摘要：供水管网是一座城市基础设施中较为重要的组成部分，它是城市赖以生存和实现可持续性发展的“血管”，也是城市的“生命线”。
本文从加大供水管网巡查力度，消除管网运行潜在隐患；加强阀门运行管理；加强规范管理，促进供水管理的现代化建设等方面就如何加强供水管网的运行管理进行了深入的探讨，具有一定的参考价值。
关键词：供水管网运行管理现代化建设0 引言供水管线是一座城市基础设施中较为重要的组成部分，它是城市赖以生存和实现可持续性发展的“血管”，也是城市的“生命线”。
近年来，随着我国改革开放的力度在不断加大，我国的国民经济建设也取得了突飞猛进的迅速发展，城市规模在日益扩大，城市人口在高度集中，这无疑给供水管网的运行管理提出了越来越高的要求。
此外，为了减少低碳社会，节约用水已经成为了世界性的需求，做好供水管网的运行管理工作正是响应这一需求的重要举措。
本文就如何加强供水管网的运行管理进行探讨。
1 加大供水管网巡查力度，消除管网运行潜在隐患巡查管线是管网管理的一项重要的日常工作，通过专业人员主动巡查供水管线，能及时发现可能存在的问题，并采取相关措施迅速加以解决，消除管网运行中的潜在隐患。
以北京市自来水集团为例，该公司有一支60人组成的管线巡视队伍，每一名巡线人员负责不同巡视区域，5个工作日内要对自己分管区域内的供水管线至少巡视一遍，一个月内就至少能保证对市区6600余公里供水管线巡视四遍。
在巡视过程中，巡线员除主动发现管线破漏隐患事故外，还要对供水管线沿线的施工工程、违章占压等情况与有关单位进行沟通协调，以防发生各种意外。
“巡线工作无小事”，自来水集团巡线员以高度负责的精神，紧盯管线附近的施工工程，保护着供水管网的安全。
从2003年以来，没有新增加一起圈、压、占、埋供水管线的情况；供水管线的工程漏从2001年的236起减少到2005年的77起。
快速查找供水管线暗漏。
郑州大学毕业设计（论文）题目： XX市排水管网工程设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见目录摘要 (1)Abstract (2)前言 (3)1概述 (4)1.1 设计任务 (4)1.2 主要设计资料 (4)2城镇概况与自然条件 (6)2.1 城镇概况及社会经济发展规划 (6)2.2 自然条件 (6)2.3 城市供水、排水现状与规划 (8)2.4 工程建设的必要性 (8)3建设规模、项目构成与工程目标 (10)3.1 城镇功能布局规划与服务区确定 (10)3.2 城市污水量预测与建设规模 (10)3.3 工程建设方案与项目构成 (10)4污水处理厂厂址方案选择 (12)4.1 选择原则与依据 (12)4.2 拟选厂址与特点 (12)4.3 厂址方案确定 (12)5污水管网建设方案与设计 (12)5.1 设计原则 (13)5.2 设计规模、服务年限及服务区范围 (13)5.3 排水系统的体制 (13)5.4 排水系统体制的确定 (14)5.5 污水管道型式与材质 (16)5.6管网系统总体方案与布置 (17)5.7水力计算、管道参数确定及其附属构筑物设计 (18)5.8 管道接口、基础及越障 (23)5.9 初步选泵和电机 (24)5.10 主要管道工程量 (24)6雨水管网建设方案与设计 (25)6.1 雨水管布置原则 (25)6.2 设计方案 (25)6.3 雨水管渠采用的材料、基础处理、接口型式 (25)6.4 雨水管渠设计流量计算 (26)6.5 雨水管水力计算 (29)6.6 主要工程量 (30)7存在的问题与建议 (31)7.1 问题 (31)7.2 建议 (31)8主要结论 (32)致谢 (33)参考文献 (33)附件 (35)附表1—街区面积及污水量表 (35)附表2—污水管道水力计算表 (41)附表3—雨水汇流面积表 (44)附表4—雨水管道水力计算表 (51)中英文翻译 (56)摘要随着城市和工业的飞速发展，污、废水的排放量与日剧增。
市政给排水管网论文布置设计论文【摘要】给排水管网的优化配置设计是一项庞大、系统的工程，要使管网能够达到高效优质、降低投资、节约能量的目的，需要在科学合理的设计方案前提下，注重施工环节，提高施工质量，运行现代化科学技术。
在工程中要以稳定、合理、成本最优化、旧管合理升级、污染处理、紧急处理为综合考虑方向。
保证达到降低资源、保证运行的目标，保障人们的生活质量。
在市政工程中，给排水管道工程作为隐蔽工程其设计较为复杂，并且一旦排水管网布置设计不当会直接导致市民的日常生活受到影响。
因此，市政给排水管网布置设计必须要与城市规划相结合，科学布置泵站、管道，确保给排水管道材质达到要求，从而强化给排水管道工程质量，实现城市的稳定、健康发展。
1、市政给排水管网布置设计1. 1 给水管网规划设计若是城市整体地形偏向于平坦，给水管网的规划布置则相对简单一些，采取统一供水的体系即可；若是城市地形不规则，例如：某些地区的高差相差较大，则统一供水会导致环状网平差难度增大，甚至管网内标高较低处因位置压力过高而出现管件损坏、爆管现象，并且标高部分也会经常因为管内的水压不足，导致供水不良。
分区供水方法虽然可以解决此问题，但也存在分区界限的制定问题、水量分配问题、区间内部平差收敛问题等。
目前，对于供水历史较长的城市，其原有的管网系统较为成熟，可采取新区管网与旧城管网改造两部分分别进1.2污水系统的规划设计目前，新城区污水系统规划中一般使用分流制方法，传统的旧城区则大部分使用截流式合流制。
然而，分流制由于难以有效控制，而且城市初期的雨水污染比较严重，分流制的效果并不好。
因此，在规划设计中，可以采用截流式和合流制相结合的方式，以更好地对城市雨水和污水进行截流。
经过实践证明，中小型城市在进行污水系统的时候，应该积极采取截流式合流制方案。
1.3雨水系统的规划设计城市雨水的规划设计需要和城市的竖向规划以及防洪排涝规划有效结合起来。
对于位于平原或者盆地的城区，更好注意充分考虑三者之间的协调关系，以提高市政给排水规划设计的整体水平。

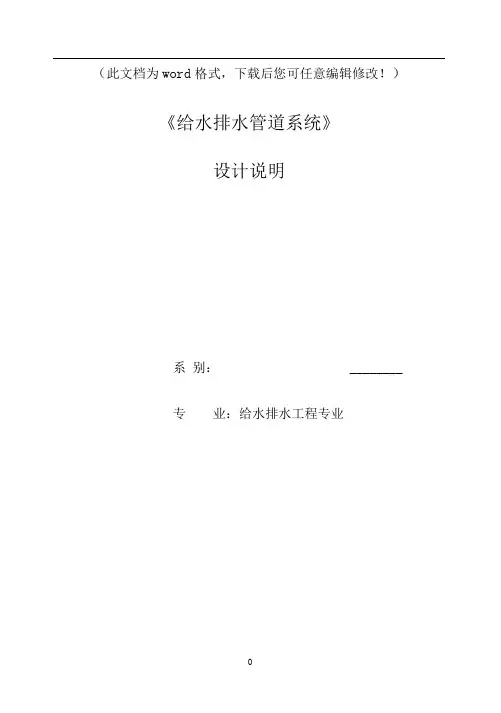

（此文档为word格式，下载后您可任意编辑修改！）《给水排水管道系统》设计说明系别：________专业：给水排水工程专业给水排水管道工程是给水排水工程的重要组成部分，可分为给水管道工程和排水管道工程两大类。
给水管道工程是论述水的提升，输送，贮存，调节和分配的科学。
其最基本的任务是保证水源的原料水送至水处理构筑物及符合用户用水水质标准的水输送和分配到用户。
这一任务是通过水泵站，输水管，配水管网及调节构筑物等设施的共同工作来实现的，它们组成了给水管道工程。
设计和管理的基本要求是以最少的建造费用和管理费用，保证用户所需的水量和水压，保证水质安全，降低漏损，并达到规定的可靠性。
给水排水管网工程是给水排水工程中很重要的组成部分, 所需（建设）投资也很大, 一般约占给水排水工程总投资的50%~80%。
同时管网工程系统直接服务于民众,与人们生活和生产活动息息相关, 其中任一部分发生故障, 都可能对人们生活、生产及保安消防等产生极大影响。
因此, 合理地进行给水排水管道工程规划、设计、施工和运行管理, 保证其系统安全经济地正常运行, 满足生活和生产的需要, 无疑是非常重要的。
室外给水排水工程是城镇建设的一个重要组成部分，其主要任务就是为城镇提供足够数量并符合一定水质标准的水；同时，把人们在生活、生产过程中使用后的污水汇集并输送到适当地点进行净化处理，达到一定水质标准后，或重复使用，或灌溉农田，或排入水体。
室内给水排水工程的任务是将室外给水系统输配的净水组织供应到室内各个用水点，将用后的污水排除汇集到室外排水系统中去。
做为工程类专业学生，实践学习和设计是我们自身获取知识和经验的最好环节。
学生通过设计，综合运用和深化所学的基本理论、基本技能，培养我们独立分析和解决问题的能力，通过设计能使我们具有掌握查阅规范、标准设计图集，产品目录的方法，提高计算、绘图和编写设计说明的水平，作好一个工程师的基本训练。
熟练城镇给水排水工程系统的详细计算和培养一定的理论分析和设计的能力。

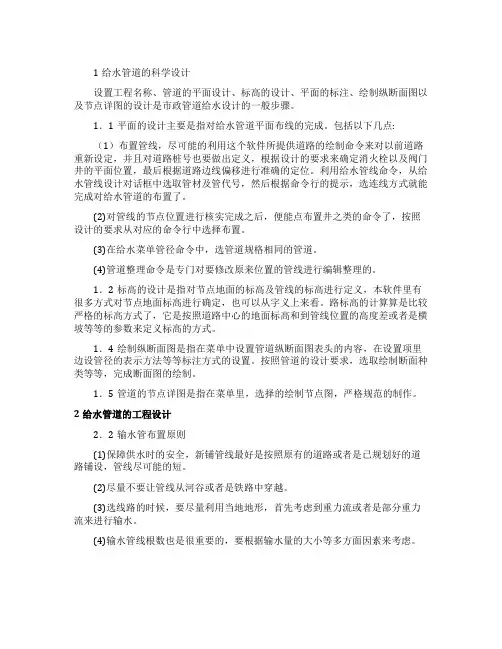

1给水管道的科学设计设置工程名称、管道的平面设计、标高的设计、平面的标注、绘制纵断面图以及节点详图的设计是市政管道给水设计的一般步骤。
1．1平面的设计主要是指对给水管道平面布线的完成。
包括以下几点:（1）布置管线，尽可能的利用这个软件所提供道路的绘制命令来对以前道路重新设定，并且对道路桩号也要做出定义，根据设计的要求来确定消火栓以及阀门井的平面位置，最后根据道路边线偏移进行准确的定位。
利用给水管线命令，从给水管线设计对话框中选取管材及管代号，然后根据命令行的提示，选连线方式就能完成对给水管道的布置了。
(2)对管线的节点位置进行核实完成之后，便能点布置井之类的命令了，按照设计的要求从对应的命令行中选择布置。
(3)在给水菜单管径命令中，选管道规格相同的管道。
(4)管道整理命令是专门对要修改原来位置的管线进行编辑整理的。
1．2标高的设计是指对节点地面的标高及管线的标高进行定义，本软件里有很多方式对节点地面标高进行确定，也可以从字义上来看。
路标高的计算算是比较严格的标高方式了，它是按照道路中心的地面标高和到管线位置的高度差或者是横坡等等的参数来定义标高的方式。
1．4绘制纵断面图是指在菜单中设置管道纵断面图表头的内容，在设置项里边设管径的表示方法等等标注方式的设置。
按照管道的设计要求，选取绘制断面种类等等，完成断面图的绘制。
1．5管道的节点详图是指在菜单里，选择的绘制节点图，严格规范的制作。
2给水管道的工程设计2．2输水管布置原则(1)保障供水时的安全，新铺管线最好是按照原有的道路或者是已规划好的道路铺设，管线尽可能的短。
(2)尽量不要让管线从河谷或者是铁路中穿越。
(3)选线路的时候，要尽量利用当地地形，首先考虑到重力流或者是部分重力流来进行输水。
(4)输水管线根数也是很重要的，要根据输水量的大小等多方面因素来考虑。
(5)新管线一般不占旧管线的位置，两管线间一般得有间距，而且还要预留管件。
这样的设计可以使在铺新管线时，旧管线仍可使用，保证正常供水，直到新管线竣工后，再将旧管线彻底拆除。
随着我国经济的高速发展，人民生活水平的显著提高，如何解决水资源的匮乏、安全问题一直是困扰水处理工作者的一个难题。
给水工程中管网的设计布置是极其重要的，给水管网系统的建设投资站给水排水工程建设总投资的70%,而管网系统的科学研究和高科技术的开发和应用，是长期以来备受关注和重视的领域, 特别是给水管网系统的最优化设计理论和方法得到了很好的发展。
另一方面，饮用水的安全问题也很重要，人们对源水进行一系列处理后饮用。
在20世纪初，饮用水净化技术已基本上形成了现在被人们普遍称之为常规处理工艺的处理方法，即：混凝、沉淀或澄清、过滤和消毒。
这种常规的处理工艺之今仍被世界大多数国家所采用，是H前饮用水处理的主要工艺。
本设计中根据水源水质分析，采用常规处理工艺，出水即可达到饮用标准。
在U前的给水设计研究中，关于净水设备的更新和新的净水设备的研发也正方兴未艾。
取水工程的设讣在给水工程的整个设计和施工中也占有及其重要的作用。
因为，这是给水工程设汁的第一步，如何选择更为合理和经济的水源，如何确定取水点，设计什么样的取水构筑物等等，这都包含着较高的专业知识和一定的实践经验。
如何保证城市用水单位和家庭的水压、水量，这个问题就是二泵站所要解决的问题。
在满足水量和水压的条件下如何最大可能的减少泵站的电耗，这就涉及到泵的选择。
因此二级泵房的涉及在给水工程中也占有很重要的地位，而且泵站的设计费用往往是昂贵的。
特别是近年来，各种各样的新型水泵应运而生，它们为解决上述问题迈进了一大步。
随着技术和信息的不断发展，未来人们对生活饮用水的要求也会越来越拓，这就对我们给水排水设计者提出了更高的挑战和要求。
我相信我们会以一个专业设计人员来迎接给水排水的明天第一章总论1.1城镇概况城市总规划人口：23万人，城市居住区房屋卫生设备情况：室内有给水、排水、淋浴、热水供应，城市中房屋的平均层数：6层城市土壤种类：粘土；地下水位深度：-4.00米；冰冻线深度：-1.50米；年降水量500毫米；城市最高温度：37.2°C；最低温度：-24.5°C；主导风向，夏季西南风，冬季西北风。
毕业设计题目: 石化生活小区给水管网及水厂设计指导老师：王慧娟吉尔格学生XX：李钰琪学生学号：所属院系：建筑工程学院城市建设系专业：给水排水工程班级：给水排水工程2008-1班完成日期：2012年5月31日声明本人声明：本人所提交的毕业设计——石化生活小区给水厂设计及给水管网设计是由本人在指导老师的指导下独立研究、设计的成果，论文中所引用他人的无论以何种形式发布的文字、研究成果，均在论文中加以说明；有关教师、同学和其他人员对本问的设计、修订提出过并被我在论文中加以采纳的意见、建议，均在我的谢词中加以说明并深致谢意。
本论文和资料若有不实之处，本人承担一切相关责任。
签名：日期：年月日新疆大学毕业论文（设计）任务书班级：给水排水工程081班姓名：李钰琪论文（设计）题目：石化生活小区给水管网及水厂设计论文（设计）来源：指导老师拟定要求完成的内容:完成毕业设计计算说明书，管网定线布置及管网水力平差计算。
绘制等水压线、节点图，管网布置图及纵断面图。
完成水厂工艺流程选择及设备计算选型，绘制水厂工艺平面布置图及构筑物平剖面图纸。
发题日期：2012年2月21日完成日期：2012年5月31日实习实训单位：XX石油勘察设计研究院地点：XX克拉玛依市论文页数：69 页；图纸X数：10X指导教师：王慧娟吉尔格系主任：彭维院长：于江摘要本设计为石化生活小区给水工程初步设计。
设计的主要内容包括：设计规模的确定、给水系统选择、给水方案比较、取水工程设计、净水厂设计、输配水管网的计算与平差。
设计书由设计说明书和设计计算书两部分组成。
本设计的设计规模是6.5万m3/d，以地表水为水源。
采用的给水系统为：水源→一泵站→机械混合池→往复式隔板絮凝池→斜管沉淀池→V型滤池池→清水池→城市管网。
选用聚合氯化铝为混凝剂，液氯为消毒剂。
水厂出水水质要求达到《生活饮用水卫生规X》（2001）。
水厂位于XX乌鲁木齐米东区，水厂地面标高为667.35m，总占地面积3.02公顷。
摘要本设计包括给水系统、污水系统两部分。
给水工程为城市和工矿企业的一个重要基础设施，必须保证以足够的水量、合格的水质、充裕的水压供应生活用水、生产用水和其它用水。
给水系统设计步骤：根据最高日用水量变化曲线计算水塔和清水池调节容积；进行管网定线，计算管段设计流量、管径和水头损失；最高时环状网管网平差计算；确定水塔高度和水泵扬程；分别进行不利管段事故时、消防时、最大转输时校核。
然后根据上述计算，算出最高时各节点水压，绘制等水压线。
排水工程在环境保护、保障人民健康和经济上有重要意义。
排水系统根据对生活污水、工业废水和雨水的不同排除方式所形成的排水系统称作排水体制。
排水体制一般可分为两种类型：合流制和分流制。
本设计根据当地地形特点和经济状况，采用雨水、污水分流制。
设计步骤：分别对污水和雨水系统进行管网定线；然后根据各自汇水面积计算管段流量；确定管径、坡度及埋深，最后根据计算结果绘制污水管道纵断面图。
关键词：设计流量，给水系统，排水系统，雨水系统，管网定线ABSTRACTThe design includes water supply systems, sewerage in two parts.Water supply project for urban, industrial and mining enterprises as an important infrastructure, the need to ensure a sufficient quantity of qualified water, ample supply of water pressure, water and other production water. Water system design steps ,According to the maximum daily water demand curve calculation of the towers and adjust volume-pool. Network for alignment of the calculation of the design flow, diameter and head loss. Ring Network at the highest net adjustment calculation; Identify high towers and pumps lift.Were adverse possession of the accident, fire, the biggest transfer when checking. Then Based on the above calculations, calculated at the maximum node pressure, drawing water pressure line.Drainage projects in environmental protection, protection of the people's health and economic importance. According to the drainage system of domestic sewage, industrial wastewater and stormwater different exclusion as a result of the drainage system known as the drainage system. Drainage system can be divided into two general types : Combined and triage system. According to the design characteristics of the local terrain and the state of the economy, use of rainwater and sewage triage system. Design steps : Respectively of sewage and stormwater systems network alignment. Then according to their respective catchment area of pipe flow; Determined diameter, depth and slope,Finally, according to the results section of map drawing sewers.KEY WORDS: Design flow，Water-supply System, Drainage system,Stormwater system，Pipe network fixed-line目录前言 (1)1．1 原始资料.... .. (2)1．2 设计任务 (2)1．3 排水体制选择 (2)1．3．1 排水系统规划设计原则 (2)1．3．2 排水系统体制的选择 (3)1．4 污水管道的设计 (4)1．4．1 在小区平面图上布置污水管道 (4)1．4．2 街区编号并计算其面积 (5)1．4．3 划分设计管段及计算设计流量 (6)1．4．4 水力计算 (9)1．4．5 绘制管道平面图和纵剖面图 (10)1．4．6 注意事项 (11)参考文献 (19)致谢 (20)前言在我国，给水排水是一个传统的行业和学科，传统给水排水自本世纪初形成和逐步完善以来一直是土木工程的一部分。
毕业设计题目紫微住宅小区1号楼给排水工程设计专业给水排水工程班级XXXX学生XXXX指导教师XXXXXXXXXX 年摘要本设计的主要任务是进行西安市紫薇住宅小区的给水排水设计。
这是一栋18层商住楼。
本工程为本工程为二类高层住宅楼，,地下一层，地上十八层层，地下一层为丙类库房。
主体部分一层为商业，二到十八层为住宅。
总建筑面积为：6339.62，建筑高度：52.60m。
屋面为不上人屋面。
一层与地下室层高1m,2至18层层高2.9m。
每层包括3户，每户设卫生间各一个，共有洗手盆1个，大便器1个，洗脸盆1个，洗衣机1个，洗涤盆1个。
根据建筑物性质、用途及建筑单位要求,室内设有完善的给水排水卫生设备系统。
该大楼要求消防给水系统安全可靠,设置独立的消火栓系统以及自动喷水灭火系统,消防时直接启动消防泵。
生活水泵可以根据用户需要自动启动，并且自动稳压。
本设计说明书包含建筑工程设计中的生活给水，消防给水，雨水，生活污水等设计项目。
主要内容包括生活给水系统的设计计算、消火栓给水系统的设计计算、喷淋系统的设计计算、生活污水排水系统的设计计算、屋面雨水排水系统的设计计算。
关键词：生活给水，消火栓给水，自动喷淋系统，建筑排水AbstractThe main task of this design is to be water supply and drainage design Xi'an Lagerstroemia residential district. This is a 18-storey commercial and residential. The project-oriented engineering as second-class high-rise residential buildings ,, basement, ground eighteen layers, Class C basement storeroom. The ground floor of the main business, two to eighteen floors for residential. The total construction area: 6339.62, building height: 52.60m. The roof is not accessible roof. Floor and basement floors 1m, 2 - 18 layers of high 2.9m. Each includes three, one each household toilet set, a total wash basin, a toilet, a wash basin, a washing machine, a washing basin. According to building nature, purpose and construction unit requirements, has improved the indoor water supply and drainage sanitation systems. The building requires fire water system is safe and reliable, set up a separate fire hydrant system and automatic sprinkler system, fire pump fire when started directly. Living water pump can be started automatically according to user needs, and automatic voltage regulator. The design manual contains architectural engineering design life, water supply, fire water, rainwater, sewage and other design projects. The main contents include domestic water supply system design calculations, design hydrant water supply system calculation, design sprinkler system calculation, design calculations sewage drainage system, roof drainage system design calculations.KEY WORDS: domestic water supply，Fire Hydrant，automatic sprinkler system，building drainage目录摘要 (I)第一部分设计概况及设计资料 (1)1 设计概况 (1)1.1 设计题目 (1)1.2目的和作用 (1)1.3 设计任务 (1)1.4 设计要求 (2)1.4.1紫微住宅小区1号楼给水排水设计工程要求 (2)1.4.2 设计成果要求 (2)1.4.3设计规范 (3)2. 设计原始资料 (3)2.1工程概况 (3)2.2 市政给水、排水资料 (3)2.3 建筑图纸资料 (4)3毕业设计（论文进度安排） (4)第二部分设计说明书 (6)第1 章生活给水系统 (6)1.2 设计方案选择 (6)1.2.1 竖向分区 (6)1.2.2 给水方案确定 (7)1. 2.3 系统组成 (7)1. 2.4管道布置 (7)1.3 给水系统水力计算 (8)1.3.1 生活用水量计算 (8)1.3.2 水池、水表的计算 (9)1.3 .3给水管网水力计算 (12)1.3.4、设备的计算与选择 (20)1.3.5 水泵机组的设置 (23)第2 章排水系统 (24)2.1 系统选型 (24)2.1.3 排水方案的确定 (24)2.1.4 污废水排水系统类型的确定 (24)2.1.5 系统组成 (24)2.1.6 排水管道布置及敷设 (25)2.1.7 排水管材 (25)2.2 排水系统计算 (26)2.2.1 设计秒流量公式的选用 (27)2.2.2 室内排水管道水力计算 (27)第3章消火栓系统设计计算 (34)3.1 相关规范与选型 (34)3.1.2 建筑物类别和火灾危险等级的确定 (34)3.2系统选型 (34)3.2.1室外消火栓给水系统 (34)3.2.3 室内消火栓给水系统 (34)3.3 室内消火栓系统设计计算 (37)3.3.1 室内消火栓管网布置 (37)3.3.2 室内消火栓的布置 (38)3.3.3消防水箱设计计算 (39)3.4消火栓布置 (39)3.4.1消火栓设计计算 (39)3.4.2消防环管的管径选择 (42)3.4.3 消防系统组件的选择 (42)第4章自动喷水灭火给水系统 (46)4.1自动喷淋相关规范与系统选型 (46)4.1 .1自动喷水灭火系统的设置场所 (46)4.1.2 自动喷水灭火系统类型的确定 (46)4.1.3 系统组成 (47)4.1.4 自动喷水灭火系统技术参数 (47)4.1.5 自动喷水灭火系统设计 (48)4.1.6 喷头选择 (48)4.2自喷系统水利计算 (49)4.2.1 1层自喷水力计算(作用面积法) (49)4.2.2 地下室自喷水力计算(作用面积法) (52)4.2.3 喷淋系统附件的选择 (52)第五章雨水系统 (54)5.1设计说明 (54)5.2雨水系统设计计算 (54)5.2.1雨水立管的布置 (54)5.2.2雨水管计算 (54)致谢 (57)参考文献 (57)第一部分设计概况及设计资料1 设计概况1.1 设计题目紫微住宅小区1号楼给水排水设计1.2目的和作用培养提高学生综合运用在校所学的基础理论、基础知识和基础技能解决工程实际问题的能力，以达到总结、巩固扩大和深化所学的知识；培养和调动学生学习的主动性和积极性；激发学生创新精神；使学生进一步了解我国基本建设方面的政策，提高学生对国家建设的责任感。
辽宁大学给水管网课程设计（论文）题目：某市开发区给水管网设计学院：土木建筑工程学院专业班级：给排水121班学号：学生姓名：指导教师：教师职称：教授起止时间：2015.12.21-2016.1.4课程设计（论文）任务及评语目录1工程概况 (1)2设计内容和设计依据 (1)2.1给水管网布置 (1)2.2最高时管网平差计算 (1)2.3消防时管网校核计算 (1)2.4事故时管网校核计算 (1)2.5方案确定 (2)3给水管网设计计算 (2)3.1用水量计算 (2)3.2给水管网的布置与定线 (2)3.3设计参数计算 (3)3.4管网平差和校核计算 (7)4设计体会 (22)参考文献 (23)1工程概况某市开发区需新建给水管网，该开发区位置见电子版地形图。
开发区规划人口3.5万，根据规划预测，最高日用水量30000 m3/d。
供水水源为地表水，经处理后输入开发区，拟在开发区建一配水厂，配水厂泵站位置见电子版地形图上具体标注。
本设计是从配水厂泵站开始新建一给水管网项目。
该开发区最大冻土深度1.15米。
2设计内容和设计依据2.1给水管网布置（1）主干管应成环状布置。
（2）最少应为6环。
（3）边缘区域可布置成枝状管网。
2.2最高时管网平差计算平差的目的是确定管径和配水厂泵站的水泵扬程。
（1）设计水量30000 m3/d，用水时间24h，最不利点水压28m水柱。
（2）时变化系数1.45。
（3）因主要工业企业尚未入住，因此暂不考虑集中流量，按管长或面积分配流量即可。
2.3消防时管网校核计算（1）按《建筑设计防火规范》确定火灾次数及消防用水量。
（2）最不利点消防水压10m水柱。
（3）着火点应设在最不利点和最远点。
（4）管道直径不小于100mm。
2.4事故时管网校核计算（1）选择一条主干管出事故。
（2）事故时水量为最高时水量的70%。
（3）事故时水压同最高时。
2.5方案确定（1）按最高时平差及校核计算所确定的管径作为管网的设计管径。
（2）按最高时平差及校核计算中最大的泵站扬程作为泵站的设计扬程。
2.6绘制本设计任务书中指定的图纸并编制设计说明书3给水管网设计计算3.1用水量计算依据最高日用水量变化曲线，计算管网设计用水量。
最高日最高时用水量按公式（3-1）计算：TQ K Q dhh = （3-1） 式中，Q h —最高日最高时用水量（m 3/h ）；K h —时变化系数，有用水量变化曲线时，根据用水量变化曲线求出，无用水量变化曲线时，按《室外给水设计规范》规定确定。
本设计中按设计任务书要求取值。
Q d —最高日用水量（m 3/d ）； T —用水时间（h ）。
h /m 5.1812243000045.13=×==T Q K Q d hh 3.2给水管网的布置与定线给水管网布置与定线的原则和要求（1）根据城市规模及用水的重要程度考虑给水管网是环状网、枝状网还是枝状与环状结合型的管网布置形式。
一般小城镇，用水安全性要求不高的可考虑枝状管网，但应考虑将来连成环状网的可能。
中等以上城市，一般应布置成环状管网。
建设初期可考虑枝状与环状结合型的管网布置形式。
（2）从泵站到大用户或管网间应有二条以上的主干管。
（3）从泵站到管网控制点（最不利点）间的管道应适当增大，以减少泵站扬程。
（4）给水管道应沿道路敷设，一般应敷设在人行道下。
（5）管道的埋深应在冰冻线以下。
（6）城市配水管道应设置室外消火栓，间距应小于120m。
（7）管道材质：城市配水管道常用材质有：球墨铸铁管、PE给水管、UPVC管、钢管、预应力钢筋混凝土管等。
根据经济性、技术性、使用年限及施工难易程度等因素选择管材。
一般当管道直径DN≤300mm时，应优先选择PE给水管。
当管道直径DN＞300mm时，应优先选择球墨铸铁管给水管。
有特殊要求（如高压、高温等）和泵站厂区管道应考虑钢管。
输水管道可考虑预应力钢筋混凝土管、球墨铸铁管。
本设计采用球墨铸铁管给水管。
管网平面布置如图3-1。
图3-1管网平面布置图3.3设计参数计算1.计算管道长度按给水管道平面布置的长度确定。
2.计算比流量为简化计算而将除去大用户集中流量意外的用水量均匀分配在全部有效干管长度上，由此计算出的单位长度干管承担的供水量。
按长度比流量计算，见公式（3-2）。
∑∑-l q Q q h s =（3-2）式中，q s —按管段配水长度分配沿线流量的比流量[ L/(s·m) ]；l —各管段沿线配水长度（m ）； q —各集中用水户的集中流量（L/s ）；0391.0m)L/(s 12849503-∑∑=•==l q Q q h s L/(s·m) 3.计算管段沿线流量沿线流量等于干管有效长度与比流量的乘积，见公式（3-3）。
l q q s l •= （3-3） 式中，q l —按管段配水长度分配沿线流量的比流量[ L/(s·m) ]；其它同（3-2）。
在按管长分配沿线流量时，配水长度不一定是实际管长。
两侧无配水的输水管，配水长度为零；单侧配水的管段，配水长度取其实际长度的一半；两侧全部配水的管段，配水长度等于实际长度。
最高时管段沿线流量表见表3-1。
表3-1 最高时各管段的沿线流量计算表管段编号 管段长度/m 管段配水长度/m比流量/L/（s.m ）管段沿线流量/L/s[1] 828 0 0.03910.00 [2] 941 471 18.42 [3] 772 386 15.09 [4] 1057 529 20.68 [5] 601 301 11.77 [6] 926 926 36.21 [7] 882 882 34.49 [8] 683 342 13.37 [9] 1163 1163 45.47 [10] 770 770 30.11 [11] 992 992 38.79 [12] 1466 733 28.66 [13] 1099 1099 42.97 [14] 1182 1182 46.22 [15] 976 488 19.08 [16] 709 554 21.66 [17] 797 797 31.16 [18] 631 63124.67[19] 363 363 14.19 [20] 480 240 9.38 合计 17318 12849 502.404.计算节点流量节点流量是从沿线流量计算得出的并且加设是在节点集中流出的流量。
按照水力等效原则，将沿线流量一分为二，分别加载管段两端的节点上，即任一节点的节点流量等于与该节点相连的各管段的沿线流量总和的一半，如公式（3-4）所示。
∑5.0l i q q = （3-4） 式中，q i —节点i 的节点设计流量 [ L/(s·m) ]；其它同（3-3）。
其中，集中流量可直接加载所处的节点上；供水泵站或水塔的供水流量也应从节点处进入管网系统。
最高时节点设计流量见表3-2。
表3-2 最高时节点设计流量计算表节点编号沿线流量（L/s ）供水流量（L/s ）节点流量/（L/s)1 0 503 -5032 15.10 15.103 34.86 34.864 35.13 35.135 17.03 17.036 42.95 42.957 77.38 77.38 8 74.81 74.819 35.62 35.62 10 25.16 25.16 11 54.99 54.99 12 51.03 51.03 13 26.57 26.57 14 7.10 7.10 15 4.69 5.28 合计502.425030.005.管段设计流量分配计算管段设计流量时确定管段直径的主要依据。
求得节点流量后，可根据节点流量连续性方程，进行管网的流量分配，分配到个管段的流量已经包括了沿线流量和转输流量。
流量分配应遵循以下原则：（1）从水源或多个水源出发进行管段设计流量计算，按水流最短线路流向节点的原则拟定水流方向；（2）当向两个或两个以上方向分配设计流量时，要向主要供水方向或大用户用水分配较大的流量，向次要用户分配较少的流量；（3）顺主要供水方向延伸的几条平行干管所分配的计算流量应大致接近； （4）每一节点满足进、出流量平衡。
6.管段直径的确定根据管段分配的流量，确定管径，应符合经济流速的要求（表3-3）和消防要求。
管径与设计流量的关系见公式（3-5）： vqD π4= （3-5） 式中，D —管段管径（m ）； q —管段计算流量（m 3/s ）； A —管段过水断面面积（m 2）；v —设计流速（m/s ）。
表3-3平均经济流速与管径的确定 管径（mm ）平均经济流速（m/s ）D =100～400 D ≥4000.6～0.9 0.9～1.4初分配流量及设计管径计算见表3-4。
表3-4 初分配流量及设计管径计算表管段编号 初分配流量（L/s ） 经济流速（m/s ） 计算管径（mm ） 设计管径D （mm ）[1] 503 1.4 676.5 700×2 [2] 244 1.4 471.2 450 [3] 115.46 0.9 404.3 400 [4] 39.49 0.8 250.8 250 [5] 243.9 1.4 471.1 450 [6] 93.68 0.9 364.1 350 [7] 40.84 0.8 255.0 250 [8] 22.46 0.7 202.2 200 [9] 120.95 0.9 413.8 400 [10] 100 0.9 376.2 350 [11] 25 0.7 213.3 200 [12] [13] 80 37.25 0.8 0.8 356.9 243.5 400 250 [14] 41.03 0.9 241.0 250 [15] 11.84 0.7 146.8 150 [16] 54.84 0.8 295.5 300 [17] 30 0.7 233.7 250 [18]20 0.7 190.8 200[19] 7.1 0.6 122.8 100 [20] 5.28 0.6 105.9 1003.4管网平差和校核计算 1.设计工况计算城市配水管网应按最高日最高时供水量与设计水压进行水力平差计算。
最高日最高时供水量见公式3-1中用水量计算结果；城市管网的设计水压一般按控制点满足28m 水柱考虑。
本设计中采用哈代-克罗斯算法手算。
计算过程如下： （1）根据∑0=+ij i q q 初步分配个管段流量q ij ；（2）根据初分流量qij ，按界限流量选择各管段直径Dij ； （3）计算各管段水头损失hij ；（4）计算每环闭合差∑i h ，验证是否满足计算精度要求，即判断每环∑i h ＜0.5m ； （5）如每环均满足计算精度条件，则qij 所求，根据此qij 计算各管段hij ，计算水泵扬程等，计算结束。
