dxf文件格式

部分基本描述Header 本部分包含有关图形的常规信息。

就像您⼿机中的“设置”功能⼀样，该功能包含与图形关联的不同变量及其关联的值。

例如，“标题”部分将定义DXF ⽂件使⽤的AutoCAD 版本（$ ACADVER 变量）或⽤于测量⽂件⾓度的单位（$ AUNITS 变量）。

Classes CLASSES 部分保存有关应⽤程序定义的类的信息，这些类的实例出现在数据库的BLOCKS ，ENTITIES 和OBJECTS 部分中。

Tables 本部分包含⼏个不同表的定义，每个表都包含许多不同的符号条⽬。

例如，线型表（LTYPE ）定义了DXF ⽂件中的破折号，点，⽂本和符号的样式以及它们的缩放⽐例。

以下是在该部分中找到的表的完整列表：应⽤程序ID （APPID ）表块记录（BLOCK_RECORD ）表尺⼨样式（DIMSTYPE ）表图层（LAYER ）表线型（LTYPE ）表⽂字样式（STYLE ）表格⽤户坐标系（UCS ）表查看（VIEW ）表视⼝配置（VPORT ）表Blocks 本部分包含构成图形中每个块参考的图形对象和图形实体。

Entities本部分包含图形的实际对象数据和图形实体。

这可以包括原始数据，例如，圆实体是由其厚度，中⼼点，其半径和拉伸⽅向定义的。

Objects 在这⾥，您将找到图形的⾮图形部分。

例如，AutoCAD 词典存储在此处。

DXF ⽂件格式理解所有⽂件格式都有⼀个规范，该规范描述了⽂件中信息的编码⽅式—字节排列⽅式，计算机如何加载⽂件等等。

DXF ⽂件格式是⽮量图形⽂件格式，其详细说明了如何表⽰不同的图形元素。

DXF 是⼀个⽮量图形⽂件，它捕获CAD 图形的所有元素，例如⽂本，线条和形状。

更重要的是，DXF 是⽤于在CAD 应⽤程序之间传输数据的图形交换⽂件。

然后，每个CAD 程序都会解释这组指令，并复制您的⽮量图。

它的创建者AutoDesk 发布了这些官⽅⽂件规范⽂档，这些⽂档定义了定义DXF ⽂件的语法（或⼀组规则）。

CAD中的导出文件格式选择指南在CAD软件中，导出文件是非常常见的操作。

导出文件可以让我们将CAD图纸转化为其他格式，以便与其他软件进行交互、分享或打印。

但是，在导出文件时，选择适合的文件格式至关重要。

本文将为大家介绍几种常见的CAD导出文件格式及其应用，帮助大家在导出文件时做出明智的选择。

1. DWG/DXF文件格式DWG（Drawing）和DXF（Drawing Exchange Format）是由AutoCAD开发的两种常用的CAD文件格式。

DWG是AutoCAD的原生文件格式，适用于存储和编辑CAD图纸，在与其他CAD软件进行文件交换时也有较好的兼容性。

DXF是一种中立的CAD文件格式，可用于在不同CAD软件之间传递图形数据。

这两种文件格式通常用于CAD软件内部的文件交换。

2. PDF文件格式PDF（Portable Document Format）是一种独立于操作系统和应用软件的电子文件格式。

将CAD图纸导出为PDF格式可以确保文件在不同设备上的可视性与一致性，并且不会改变图形的样式和布局。

PDF文件易于共享、存档和打印，并且可以在各种计算机和移动设备上进行浏览。

因此，将CAD图纸导出为PDF格式是常见的选择。

3. STL文件格式STL（Standard Tessellation Language）是一种3D模型文件的标准格式。

在CAD软件中，将CAD模型导出为STL文件后，可以在3D打印软件中进一步处理和打印。

STL文件格式将CAD模型转化为由无数小三角形组成的网格模型。

通过选择合适的STL文件导出选项，如设置三角形数量或精度，可以控制3D打印结果的质量和细节。

因此，如果需要进行3D打印，将CAD模型导出为STL文件是必要的。

4. PNG/JPG文件格式对于需要在文档、演示文稿或网页中使用CAD图纸的情况，将CAD图纸导出为图像格式是常见的选择。

PNG（Portable Network Graphics）和JPG（Joint Photographic Experts Group）是常用的图像文件格式。

dxf文件是AutoCad的交换文件，可以直接用AutoCad打开。

dxf文件是明码文件，在vb环境下按顺序文件读取就可以了。

例如：在C盘根目录下有一个文件“1.dxf”启动vb后，建立一个按钮：Command1并双击此按钮，对其输入以下代码：Private Sub Command1_Click()Dim a As String '读取文件一行的内容Dim i As Long '用于记录行数Dim j As Long '用于记录用户如何响应提示Open "c:\1.dxf" For Input As #1i = 0While Not EOF(1)Line Input #1, ai = i + 1j = MsgBox("第 " & i & " 行内容为：" & a, vb OKCancel + vbInformation)'运行到此步时，如果用户输入“确定”则继续，如果用户输入“取消”则结束本程序'用户可以在此输入处理代码，对读入的字串进行处理If j = vbCancel ThenEndEnd IfW endclose #1End Sub读取DXF格式文件OpenGL是美国SGI公司最新推出的一套开放式的三维图形软件接口，适用于广泛的计算机环境，从个人计算机到工作站，OpenGL都能实现高性能的三维图形功能。

OpenGL本身不仅提供对简单图元的操作和控制，还提供了许多函数用于复杂物体的建模。

但是，我们通常喜欢使用AutoCAD和3DS及3Dmax等工具来建立模型，并且我们已经有了很多这样的模型，那么我们如何才能资源共享，避免重复劳动呢？利用CAD图形标准数据交换格式—DXF 格式，我们就能很容易地实现资源共享，而不需要重复建模。

DXF文件的结构很清楚，具体如下：1. 标题段（HEADER ）有关图形的一般信息都可以DXF 文件的这一节找到，每一个参数具有一个变量名和一个相关值。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==dxf格式详细说明篇一：DXF图形文件格式解析DXF图形文件格式一、DXF文件格式分析DXF文件由标题段、表段、块段、实体段和文件结束段5部分组成，其内容如下。

☆标题段（HEADER）标题段记录AutoCAD系统的所有标题变量的当前值或当前状态。

标题变量记录了AutoCAD系统的当前工作环境，如SNAP捕捉当前状态、栅格间距式样、当前图层层名及线型、颜色等。

☆表段（TABLES）表段共包含4个表，每个表又包含可变数目的表项。

这些表在文件中出现的顺序是线型表（LTYPE）、图层表（LAYER）、字样表（STYLE）、视图表（VIEW）。

☆块段（BLOCK）块段记录了所用块的块名，当前图层层名、块的种类、块的插入基点及组成该块的所有成员。

块的种类分为图形块、带有属性的块和无名块三种。

无名块包括用HATCH命令生成的剖面线和用DIM命令所完成的尺寸标准。

☆实体段（ENTITIES）实体段记录了每个实体的名称、所在图层及其名字、线型、颜色等。

☆文件结束段（EOF OF FILE）DXF文件的结束标志。

一个DXF文件由若干个组构成，每个组占两行，第一行为组的代码，第二行为组值。

组代码相当于数据类型的代码，它由CAD图形系统所规定，而组值为具体的数值，二者结合起来表示一个数据的含义和值。

例如，代码10代表一个点的X坐标，占一行，而其第二行4.5425则是点X坐标的具体数值，二者结合表示一点，其X坐标值为4.5425。

(1)组代码和组值的类型组代码为一个非负的不超过三位的整数，而组值由组代码的类型决定。

例如：代码0～9组值类型为字符型。

代码10～59组值类型为实型。

代码60～79组值类型为整型。

代码999表示解释行。

(2)组代码的含义每个组代码均有规定的含义，有些代码含义是固定的，而有些组代码则因应用场合不同而有多个含义，应具体分析。

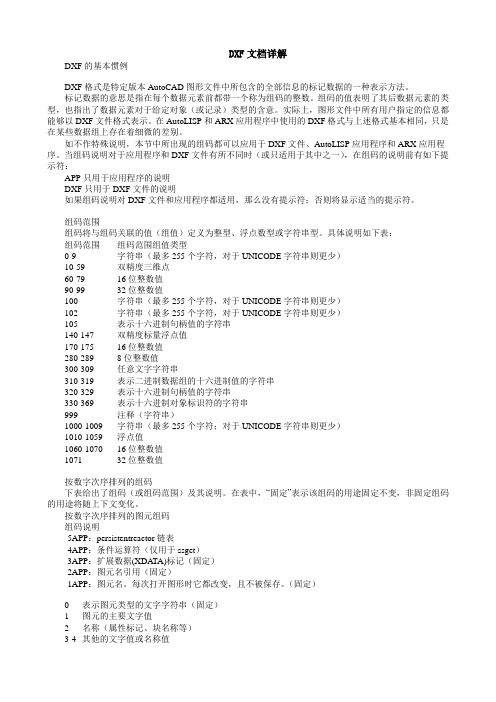

DXF文档详解DXF的基本惯例DXF格式是特定版本AutoCAD图形文件中所包含的全部信息的标记数据的一种表示方法。

标记数据的意思是指在每个数据元素前都带一个称为组码的整数。

组码的值表明了其后数据元素的类型，也指出了数据元素对于给定对象（或记录）类型的含意。

实际上，图形文件中所有用户指定的信息都能够以DXF文件格式表示。

在AutoLISP和ARX应用程序中使用的DXF格式与上述格式基本相同，只是在某些数据组上存在着细微的差别。

如不作特殊说明，本节中所出现的组码都可以应用于DXF文件、AutoLISP应用程序和ARX应用程序。

当组码说明对于应用程序和DXF文件有所不同时（或只适用于其中之一），在组码的说明前有如下提示符：APP只用于应用程序的说明DXF只用于DXF文件的说明如果组码说明对DXF文件和应用程序都适用，那么没有提示符；否则将显示适当的提示符。

组码范围组码将与组码关联的值（组值）定义为整型、浮点数型或字符串型。

具体说明如下表：组码范围组码范围组值类型0-9 字符串（最多255个字符，对于UNICODE字符串则更少）10-59 双精度三维点60-79 16位整数值90-99 32位整数值100 字符串（最多255个字符，对于UNICODE字符串则更少）102 字符串（最多255个字符，对于UNICODE字符串则更少）105 表示十六进制句柄值的字符串140-147 双精度标量浮点值170-175 16位整数值280-289 8位整数值300-309 任意文字字符串310-319 表示二进制数据组的十六进制值的字符串320-329 表示十六进制句柄值的字符串330-369 表示十六进制对象标识符的字符串999 注释（字符串）1000-1009 字符串（最多255个字符；对于UNICODE字符串则更少）1010-1059 浮点值1060-1070 16位整数值1071 32位整数值按数字次序排列的组码下表给出了组码（或组码范围）及其说明。

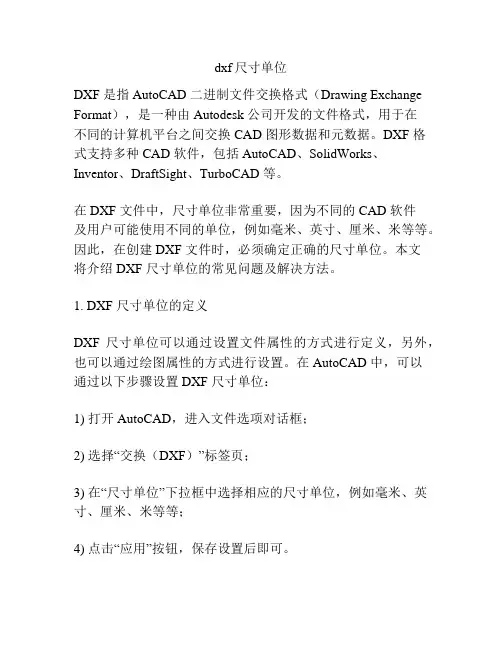

dxf尺寸单位DXF 是指 AutoCAD 二进制文件交换格式（Drawing Exchange Format），是一种由 Autodesk 公司开发的文件格式，用于在不同的计算机平台之间交换 CAD 图形数据和元数据。

DXF 格式支持多种 CAD 软件，包括 AutoCAD、SolidWorks、Inventor、DraftSight、TurboCAD 等。

在 DXF 文件中，尺寸单位非常重要，因为不同的 CAD 软件及用户可能使用不同的单位，例如毫米、英寸、厘米、米等等。

因此，在创建 DXF 文件时，必须确定正确的尺寸单位。

本文将介绍 DXF 尺寸单位的常见问题及解决方法。

1. DXF 尺寸单位的定义DXF 尺寸单位可以通过设置文件属性的方式进行定义，另外，也可以通过绘图属性的方式进行设置。

在 AutoCAD 中，可以通过以下步骤设置 DXF 尺寸单位：1) 打开 AutoCAD，进入文件选项对话框；2) 选择“交换（DXF）”标签页；3) 在“尺寸单位”下拉框中选择相应的尺寸单位，例如毫米、英寸、厘米、米等等；4) 点击“应用”按钮，保存设置后即可。

2. DXF 文件中尺寸单位不正确的原因尺寸单位不正确可能是由于以下原因导致的：1) 绘图时没有正确设置尺寸单位；2) CAD 软件设置不正确；3) 转换文件时设置不正确。

3. 解决 DXF 文件中尺寸单位不正确的方法如果 DXF 文件中的尺寸单位不正确，可以通过以下方法进行解决：1) 导入文件时选中正确的尺寸单位；2) 在 CAD 中进行重新绘图，并设置正确的尺寸单位；3) 通过软件转换工具将文件转换为正确的尺寸单位；4) 使用插件程序将文件的尺寸单位进行转换。

4. DXF 文件中常见的尺寸单位DXF 文件中常见的尺寸单位有：1) 毫米（mm）：适用于需要高精度的工程设计、制造、机械加工等领域；2) 英寸（in）：适用于美国及其他国家的英制单位；3) 厘米（cm）：适用于比较小型的设计、制造、维修、装备等领域；4) 米（m）：适用于建筑设计、工业设计、电气设计等领域；5) 千米（km）：适用于公路、铁路、水务、城市规划等领域。

dxf 格式读取高程散点正文：作为一种常用的数字化图形格式，DXF（Drawing Exchange Format）广泛应用于各种工程领域。

本文将介绍如何利用DXF格式读取高程散点数据，并进行实际应用。

1.DXF格式简介DXF格式是一种中性文件格式，可以兼容多种计算机辅助设计（CAD）软件。

它主要用于存储二维和三维图形数据，包括线段、多边形、文本等。

在高程测量领域，DXF文件通常包含高程点数据，这些数据可以用作地图制图、地形分析等。

2.读取高程散点的方法要读取DXF格式的高程散点数据，首先需要将文件导入到相应的软件中。

常见的导入软件有ArcGIS、AutoCAD等。

以下以ArcGIS为例，介绍读取高程散点数据的步骤：（1）打开ArcGIS软件，点击“文件”→“打开”→“dxf文件”，选择需要读取的DXF文件。

（2）在ArcCatalog中，可以看到导入的DXF文件。

右键点击文件，选择“导出要素”，将高程散点数据导出为Shapefile格式。

（3）在ArcMap中，加载导出的Shapefile文件，即可查看高程散点数据。

3.应用实例及步骤以下以一个实际项目为例，说明如何利用读取的高程散点数据进行地形分析：（1）在ArcMap中，加载高程散点数据。

（2）使用“地形分析”工具，计算高程散点数据的地形起伏。

（3）利用“聚类分析”工具，根据高程散点数据的分布特点，将其划分为不同区域。

（4）根据地形起伏和聚类结果，对地形进行合理利用和规划。

4.注意事项（1）在选择导入软件时，请确保软件支持DXF格式的高程散点数据。

（2）若DXF文件包含多个图层，可通过图层属性进行筛选，仅导入所需的高程散点图层。

（3）在实际应用中，可能需要对高程散点数据进行插值处理，以提高地形分析的精度。

通过以上方法，我们可以充分利用DXF格式的高程散点数据，为工程设计提供有力支持。

读取高程散点的dxf格式是指从dxf文件中提取出地理信息系统（GIS）中的高程散点数据。

这些数据通常包括地形的不同高度、地形轮廓以及其他地理信息。

读取这些数据对于地质勘探、地形测量、城市规划等领域非常重要。

下面将介绍如何使用dxf格式读取高程散点的方法。

一、了解dxf格式dxf格式是AutoCAD绘图软件的文件格式之一，它是一种二进制文件格式，主要用于存储CAD（计算机辅助设计）数据。

dxf文件中可以包含各种类型的地理信息，包括高程散点数据。

二、使用CAD软件打开dxf文件要读取dxf格式的高程散点数据，首先需要使用CAD软件打开这个dxf文件。

CAD软件通常具有强大的数据解析和显示功能，可以方便地查看和处理dxf文件中的各种信息。

三、查找高程散点数据在打开了dxf文件之后，需要查找其中的高程散点数据。

这些数据通常以点的形式存在，每个点包括三维坐标信息，分别对应x、y、z轴。

通过CAD软件的查询功能或者图层管理功能，可以找到这些高程散点数据并进行进一步处理。

四、导出高程数据一旦找到了高程数据，可以将这些数据导出到其他格式，比如txt、csv等。

这样方便后续的数据分析和处理工作。

五、数据处理与分析导出高程数据之后，可以使用GIS软件进行数据处理和分析。

GIS软件提供了丰富的空间分析功能，可以对高程数据进行地形剖面分析、等高线生成等操作，为后续的地理信息处理工作提供支持。

六、应用领域读取dxf格式的高程散点数据在地质勘探、地形测量、城市规划等领域有着广泛的应用。

比如在地质勘探中，可以通过这些数据分析地下岩层的分布和结构；在城市规划中，可以通过这些数据进行地形分析和可视化展示等。

总结：通过对dxf格式的高程散点数据的读取，可以为各种地理信息处理工作提供支持，为相关领域的研究和实践工作提供有力的数据基础。

希望上述方法和应用可以对相关工作者有所帮助。

dxf格式的高程散点数据具有广泛的应用领域，不仅在地质勘探、地形测量和城市规划中发挥作用，还在环境保护、农业生产、灾害监测等领域具有重要价值。

DXF格式文件读取方法DXF（Drawing Exchange Format）是一种用于交换CAD数据的文件格式，它可以包含2D和3D图形和元数据。

下面是使用Python读取DXF文件的方法。

1. 安装依赖：首先，需要安装适用于DXF文件的Python库。

其中，较流行的库是`ezdxf`和`dxfgrabber`。

可以使用以下命令安装其中一个库：```pip install ezdxfpip install dxfgrabber```2.导入库：使用以下代码导入所需的库：```pythonimport ezdxf#或者import dxfgrabber```3.读取DXF文件：选择适用的库，使用以下代码读取DXF文件：使用`ezdxf`库：```pythondoc = ezdxf.readfile('example.dxf')```使用`dxfgrabber`库：```pythondoc = dxfgrabber.readfile('example.dxf')```4.访问实体：接下来，可以通过以下方式访问DXF中的实体：使用`ezdxf`库：```pythonmsp = doc.modelspace( # 访问模型空间for entity in msp:if entity.dxftype( == 'LINE': # 仅处理类型为线的实体start = entity.dxf.start # 起点坐标end = entity.dxf.end # 终点坐标print(f"Line: {start}, {end}")elif entity.dxftype( == 'CIRCLE': # 处理圆center = entity.dxf.center # 圆心坐标radius = entity.dxf.radius # 半径print(f"Circle: {center}, {radius}")```使用`dxfgrabber`库：```pythonentities = doc.entitiesfor entity in entities:if entity.dxftype == 'LINE':start = entity.start # 起点坐标end = entity.end # 终点坐标print(f"Line: {start}, {end}")elif entity.dxftype == 'CIRCLE':center = entity.center # 圆心坐标radius = entity.radius # 半径print(f"Circle: {center}, {radius}")```以上代码遍历DXF文件中的所有实体，并打印出线段和圆的相关信息。

解析DXF图形文件格式一、DXF文件格式分析DXF文件由标题段、表段、块段、实体段和文件结束段5部分组成，其内容如下。

☆标题段（HEADER）标题段记录AutoCAD系统的所有标题变量的当前值或当前状态。

标题变量记录了AutoCAD系统的当前工作环境，如SNAP捕捉当前状态、栅格间距式样、当前图层层名及线型、颜色等。

☆表段（TABLES）表段共包含4个表，每个表又包含可变数目的表项。

这些表在文件中出现的顺序是线型表（LTYPE）、图层表（LAYER）、字样表（STYLE）、视图表（VIEW）。

☆块段（BLOCK）块段记录了所用块的块名，当前图层层名、块的种类、块的插入基点及组成该块的所有成员。

块的种类分为图形块、带有属性的块和无名块三种。

无名块包括用HATCH命令生成的剖面线和用DIM命令所完成的尺寸标准。

☆实体段（ENTITIES）实体段记录了每个实体的名称、所在图层及其名字、线型、颜色等。

☆文件结束段（EOF OF FILE）DXF文件的结束标志。

一个DXF文件由若干个组构成，每个组占两行，第一行为组的代码，第二行为组值。

组代码相当于数据类型的代码，它由CAD图形系统所规定，而组值为具体的数值，二者结合起来表示一个数据的含义和值。

例如，代码10代表一个点的X坐标，占一行，而其第二行4.5425则是点X坐标的具体数值，二者结合表示一点，其X坐标值为4.5425。

(1)组代码和组值的类型组代码为一个非负的不超过三位的整数，而组值由组代码的类型决定。

例如：代码0～9组值类型为字符型。

代码10～59组值类型为实型。

代码60～79组值类型为整型。

代码999表示解释行。

(2)组代码的含义每个组代码均有规定的含义，有些代码含义是固定的，而有些组代码则因应用场合不同而有多个含义，应具体分析。

另外，一些代码是备用的，目前版本尚未用到，现将他们的含义举例介绍如下。

0：表示一个事物的开始，如一个块、表、图层、实体等。

2004dxf格式
DXF是一种文件格式，用于描述和交换2D和3D图形的CAD数据。

这种格式由Autodesk公司开发，并被广泛用于各种CAD应用程序中。

DXF文件主要包含以下几个部分：
1. 实体（Entities）：这是DXF文件中最重要的部分，表示CAD对象，如点、线、圆、弧、多线、块等。

每个实体都有一组描述其属性和位置的数据。

2. 图层（Layers）：图层是用来组织和管理实体的一种方式，它们通过编号来区分不同的图层。

每个图层都可以有自己的颜色、线型、线宽等属性。

3. 块（Blocks）：块是一组相关的实体的集合，可以作为一个整体进行操作。

块可以嵌套，这意味着一个块内部可以包含其他块。

4. 外部参照（External References）：外部参照是另一种组织CAD数据的方式，它允许一个DXF文件引用另一个DXF文件中的数据。

这可以用来创建更复杂的图形，并确保相关文件之间的数据同步。

5. 布局（Layouts）：布局是用来定义图形在打印时如何显示的一种方式。

布局可以包含多个视口，每个视口可以显示不同的视图或不同比例的视图。

要查看或编辑DXF文件，您需要使用支持这种格式的CAD软件，例如AutoCAD、BricsCAD等。

DXF文件简介目录1简介 (1)2文件结构 (2)3实体部分(ENTITIES) (3)1简介AutoCAD(Drawing Interchange Format或者Drawing Exchange Format) 绘图交换文件。

DXF 是Autodesk公司开发的用于AutoCAD与其它软件之间进行CAD数据交换的CAD 数据文件格式。

DXF是一种开放的矢量数据格式，可以分为两类：ASCII格式和二进制格式；ASCII具有可读性好，但占有空间较大；二进制格式占有空间小、读取速度快。

由于Autocad现在是最流行的cad系统，DXF也被广泛使用，成为事实上的标准。

绝大多数CAD 系统都能读入或输出DXF文件。

DXF文件是由很多的“代码”和“值”组成的“数据对”构造而成，这里的代码称为“组码”（group code），指定其后的值的类型和用途。

每个组码和值必须为单独的一行的。

DXF文件被组织成为多个“段”（section），每个段以组码“0”和字符串“SECTION”开头，紧接着是组码“2”和表示段名的字符串（如HEADER）。

段的中间，可以使用组码和值定义段中的元素。

段的结尾使用组码“0”和字符串“ENDSEC”来定义。

DXF-Drawing Exchange File(图形交换文件)，这是一种ASCII文本文件,它包含对应的DWG文件的全部信息,不是ASCII码形式,可读性差,但用它形成图形速度快.不同类型的计算机(如PC及其兼容机与SUN工作站具体不同的CPU用总线)哪怕是用同一版本的文件,其DWG文件也是不可交换的. 为了克服这一缺点,AutoCAD提供了DXF类型文件,其内部为ASCII码,这样不同类型的计算机可通过交换DXF文件来达到交换图形的目的,由于DXF 文件可读性好,用户可方便地对它进行修改,编程,达到从外部图形进行编辑,修改的目的。

2文件结构ASCII 格式的DXF 可以用文本编辑器进行查看。

dxf生成闭合曲线摘要：1.DXF 文件格式简介2.闭合曲线的概念和应用3.生成闭合曲线的方法4.应用案例和效果展示正文：一、DXF 文件格式简介DXF（Drawing eXchange Format）是一种常用于计算机辅助设计（CAD）和地理信息系统（GIS）的矢量图形文件格式。

它由AutoCAD 公司于1980 年代开发，主要用于在不同软件之间交换和共享二维图形信息。

DXF 文件包含了各种图形元素，如线条、多边形、曲线等，以及与之相关的属性信息。

二、闭合曲线的概念和应用闭合曲线是指在平面上由一系列线段或曲线段首尾相连形成的一个闭合路径。

在CAD 和GIS 领域，闭合曲线广泛应用于边界线、轮廓线、区域划分等场景。

通过生成闭合曲线，可以方便地进行图形分析、编辑和处理。

三、生成闭合曲线的方法在DXF 文件中生成闭合曲线，通常需要以下步骤：1.创建一个新的DXF 文件，或者打开一个现有的DXF 文件。

2.添加或绘制所需的线段和曲线段。

这些线段和曲线段将组成闭合曲线的基本元素。

3.使用DXF 文件的嵌套关系，将各个线段和曲线段组合在一起。

具体方法是，将第一个线段或曲线段与最后一个线段或曲线段连接，形成一个环形结构。

这样，在DXF 文件中就创建了一个闭合曲线。

4.保存生成的闭合曲线。

可以将其保存为新的DXF 文件，或者将其嵌入到现有文件中。

四、应用案例和效果展示以一个简单的例子来说明如何生成闭合曲线。

假设我们要为一个矩形区域创建一个闭合曲线，首先绘制矩形的四条边，然后使用嵌套关系将这四条边连接成一个闭合曲线。

最后，将生成的闭合曲线应用到实际场景，如绘制地图、计算区域面积等。

总之，通过DXF 文件格式，我们可以方便地生成闭合曲线，并在各种应用场景中加以利用。
