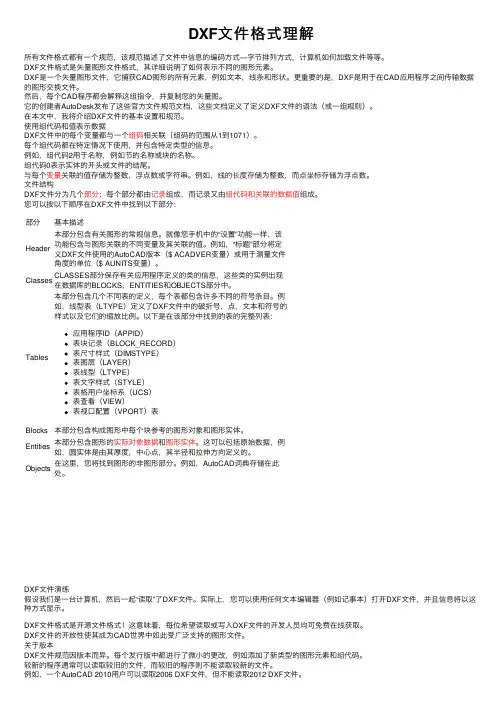

DXF数据文件格式及接口

部分基本描述Header 本部分包含有关图形的常规信息。

就像您⼿机中的“设置”功能⼀样，该功能包含与图形关联的不同变量及其关联的值。

例如，“标题”部分将定义DXF ⽂件使⽤的AutoCAD 版本（$ ACADVER 变量）或⽤于测量⽂件⾓度的单位（$ AUNITS 变量）。

Classes CLASSES 部分保存有关应⽤程序定义的类的信息，这些类的实例出现在数据库的BLOCKS ，ENTITIES 和OBJECTS 部分中。

Tables 本部分包含⼏个不同表的定义，每个表都包含许多不同的符号条⽬。

例如，线型表（LTYPE ）定义了DXF ⽂件中的破折号，点，⽂本和符号的样式以及它们的缩放⽐例。

以下是在该部分中找到的表的完整列表：应⽤程序ID （APPID ）表块记录（BLOCK_RECORD ）表尺⼨样式（DIMSTYPE ）表图层（LAYER ）表线型（LTYPE ）表⽂字样式（STYLE ）表格⽤户坐标系（UCS ）表查看（VIEW ）表视⼝配置（VPORT ）表Blocks 本部分包含构成图形中每个块参考的图形对象和图形实体。

Entities本部分包含图形的实际对象数据和图形实体。

这可以包括原始数据，例如，圆实体是由其厚度，中⼼点，其半径和拉伸⽅向定义的。

Objects 在这⾥，您将找到图形的⾮图形部分。

例如，AutoCAD 词典存储在此处。

DXF ⽂件格式理解所有⽂件格式都有⼀个规范，该规范描述了⽂件中信息的编码⽅式—字节排列⽅式，计算机如何加载⽂件等等。

DXF ⽂件格式是⽮量图形⽂件格式，其详细说明了如何表⽰不同的图形元素。

DXF 是⼀个⽮量图形⽂件，它捕获CAD 图形的所有元素，例如⽂本，线条和形状。

更重要的是，DXF 是⽤于在CAD 应⽤程序之间传输数据的图形交换⽂件。

然后，每个CAD 程序都会解释这组指令，并复制您的⽮量图。

它的创建者AutoDesk 发布了这些官⽅⽂件规范⽂档，这些⽂档定义了定义DXF ⽂件的语法（或⼀组规则）。

AutoCAD DXF文件格式与二次开发DXF（Drawing Exchange Format绘图交换文件）是Autodesk公司开发的用于AutoCAD与其它软件之间进行CAD数据交换的文件格式，是AutoCAD图形文件中所包含的全部信息的标记数据的一种表示方法。

DXF是一种开放的矢量数据格式，可以分为两类：ASCII格式和二进制格式；ASCII具有可读性好，但占有空间较大；二进制格式占有空间小、读取速度快。

由于Autocad现在是最流行的cad系统，DXF也被广泛使用，成为事实上的标准。

绝大多数CAD系统都能读入或输出DXF文件。

1 DXF文件结构通过DxfOut命令输出DXF文件时，使用“DXF选项”可控制DXF文件的格式是ASCII格式还是BINARY格式，ASCII格式DXF文件是最常用的，具有可读性好，易于编程开发的特点，文中“DXF文件”表示ASCII DXF 文件。

DXF文件的结构虽看来繁杂，本质上是有配对的组码（group code）和组值（group vaule）依次排列组织成段。

在DXF文件中，每个组码和值都各占一行。

完整的DXF文件由七个段（SECTION）组成。

每个段由一行组码0及一行字符串SECTION开始，紧接着是组码2及一行表示段名称的字符串（例如HADER）。

段的结束由一行组码0及一行表示该段结束的字符串ENDSEC。

这些段中的内容由对象或图元组成，而这些对象或图元由标志它们属性的组码和组值组成。

整个文件以一行组码0及一行EOF结束。

DXF文件完整的结构如下：（1）标题段（HEADER）：记录AutoCAD系统的所有标题变量的当前值或当前状态。

每个参数都包含一个变量名称及其关联的值。

（2）类段（CLASSES）：包括应用程序定义的类的信息，这些实例将显示在BLOCKS、ENTITIES以及OBJECTS段的数据中，类定义在类的层次结构中是固定不变的。

（3）表段（TABLES）：包含以下符号表的定义，每个表又包含可变数目的表项。

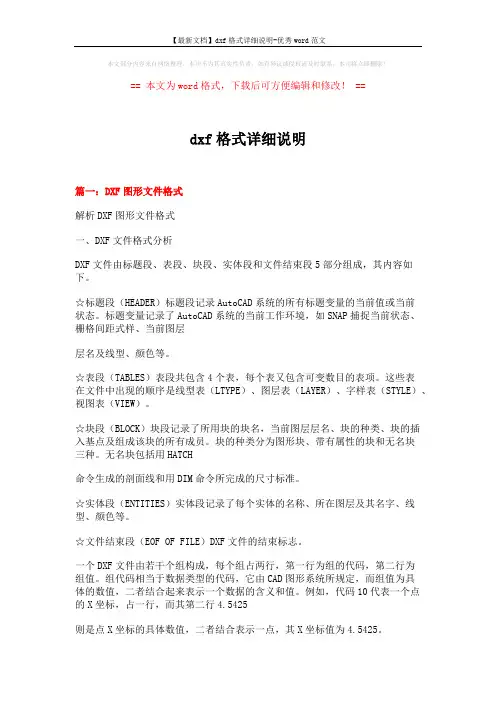

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==dxf格式详细说明篇一：DXF图形文件格式解析DXF图形文件格式一、DXF文件格式分析DXF文件由标题段、表段、块段、实体段和文件结束段5部分组成，其内容如下。

☆标题段（HEADER）标题段记录AutoCAD系统的所有标题变量的当前值或当前状态。

标题变量记录了AutoCAD系统的当前工作环境，如SNAP捕捉当前状态、栅格间距式样、当前图层层名及线型、颜色等。

☆表段（TABLES）表段共包含4个表，每个表又包含可变数目的表项。

这些表在文件中出现的顺序是线型表（LTYPE）、图层表（LAYER）、字样表（STYLE）、视图表（VIEW）。

☆块段（BLOCK）块段记录了所用块的块名，当前图层层名、块的种类、块的插入基点及组成该块的所有成员。

块的种类分为图形块、带有属性的块和无名块三种。

无名块包括用HATCH命令生成的剖面线和用DIM命令所完成的尺寸标准。

☆实体段（ENTITIES）实体段记录了每个实体的名称、所在图层及其名字、线型、颜色等。

☆文件结束段（EOF OF FILE）DXF文件的结束标志。

一个DXF文件由若干个组构成，每个组占两行，第一行为组的代码，第二行为组值。

组代码相当于数据类型的代码，它由CAD图形系统所规定，而组值为具体的数值，二者结合起来表示一个数据的含义和值。

例如，代码10代表一个点的X坐标，占一行，而其第二行4.5425则是点X坐标的具体数值，二者结合表示一点，其X坐标值为4.5425。

(1)组代码和组值的类型组代码为一个非负的不超过三位的整数，而组值由组代码的类型决定。

例如：代码0～9组值类型为字符型。

代码10～59组值类型为实型。

代码60～79组值类型为整型。

代码999表示解释行。

(2)组代码的含义每个组代码均有规定的含义，有些代码含义是固定的，而有些组代码则因应用场合不同而有多个含义，应具体分析。

第２６卷第５期２００７年１０月天津工业大学学报ＪＯＵＲＮＡＬＯＦＴＩＡＮＪＩＮＰＯＬＹＴＥＣＨＮＩＣＵＮＩＶＥＲＳＩＴＹＶｏｌ．２６Ｎｏ．５Ｏｃｔｏｂｅｒ２００７服装样板数据的二进制ＤＸＦ文件交换格式及其转换接口李英琳１，闫亦农２，张鸿志１（１．天津工业大学纺织学院，天津３００１６０；２．内蒙古工业大学轻工与纺织学院，呼和浩特０１００６２）摘要：针对当前各服装ＣＡＤ系统样板数据文件兼容性差的问题进行了研究，提出了基于美国ＡｕｔｏＣＡＤ系统的二进制ＤＸＦ文件制定服装样板转换标准的方法和思路，分析了服装样板和ＤＸＦ文件的结构对应关系，设计了转换接口程序，并验证了其有效性．关键词：ＣＡＤ；服装样板；ＤＸＦ文件；转换接口中图分类号：ＴＳ９４１．２６文献标识码：Ａ文章编号：１６７１－０２４Ｘ（２００７）０５－００３６－０４ＢｉｎａｒｙＤＸＦｆｉｌｅｅｘｃｈａｎｇｅｆｏｒｍａｔａｎｄｅｘｃｈａｎｇｅｉｎｔｅｒｆａｃｅｏｆａｐｐａｒｅｌｐａｔｔｅｒｎｄａｔａＬＩＹｉｎｇ－ｌｉｎ１，ＹＡＮＹｉ－ｎｏｎｇ２，ＺＨＡＮＧＨｏｎｇ－ｚｈｉ１（１．ＳｃｈｏｏｌｏｆＴｅｘｔｉｌｅ，ＴｉａｎｊｉｎＰｏｌｙｔｅｃｈｎｉｃＵｎｉｖｅｒｓｉｔｙ，Ｔｉａｎｊｉｎ３００１６０，Ｃｈｉｎａ；２．ＣｏｌｌｅｇｅｏｆＴｅｘｔｉｌｅａｎｄＬｉｇｈｔＩｎｄｕｓｔｒｙ，ＩｎｎｅｒＭｏｎｇｏｌｉａＰｏｌｙｔｅｃｈｎｉｃＵｎｉｖｅｒｃｉｔｙ，Ｈｕｈｅｈａｏｔｅ０１００６２，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＡｉｍｉｎｇａｔｔｈｅｐｏｏｒｃｏｍｐａｔｉｂｉｌｉｔｙｏｆｔｈｅｐａｔｔｅｒｎｄａｔａｆｉｌｅｏｆａｐｐａｒｅｌＣＡＤｓｙｓｔｅｍ，ｂａｓｉｎｇｏｎｔｈｅＤＸＦｆｉｌｅｆｏｒ－ｍａｔｏｆＡｕｔｏＣＡＤ，ｔｈｅｗａｙｓａｎｄｍｅａｎｓｏｆｔｈｅｓｔａｎｄａｒｄｏｆａｐｐａｒｅｌｐａｔｔｅｒｎｅｘｃｈａｎｇｅａｒｅｐｕｔｆｏｒｗａｒｄ，ａｎｄｔｈｅｃｏｒｒｅｓｐｏｎｄｉｎｇｒｅｌａｔｉｏｎｏｆｔｈｅｓｔｒｕｃｔｕｒｅｏｆａｐｐａｒｅｌｐａｔｔｅｒｎａｎｄＤＸＦｆｉｌｅｉｓａｎａｌｙｓｅｄ．Ｔｈｅｅｘｃｈａｎｇｅｉｎｔｅｒｆａｃｅｐｒｏｇｒａｍｉｓｄｅｓｉｇｎｅｄ，ａｎｄｉｔｓｖａｌｉｄｉｔｙｉｓｖａｌｉｄａｔｅｄ．Ｋｅｙｗｏｒｄｓ：ＣＡＤ；ａｐｐａｒｅｌｐａｔｔｅｒｎ；ＤＸＦｆｉｌｅ；ｅｘｃｈａｎｇｅｉｎｔｅｒｆａｃｅ收稿日期：２００７－０５－３０作者简介：李英琳（１９６７—），男，硕士，高级工程师．Ｅ－ｍａｉｌ：ｔｘ８８７５＠１２６．ｃｏｍ经过多年的推广，国内应用服装ＣＡＤ的企业正逐步增多，目前普及率大约在１０％以上，加快了我国服装企业走向国际市场的步伐．但由于国内市场服装ＣＡＤ品牌众多，竞争激烈，也形成了各ＣＡＤ厂商在技术上相互封锁、缺乏沟通的局面．其中比较突出的就是系统的兼容性问题，即不同的服装ＣＡＤ系统之间数据文件互不兼容，不能相互进行数据交换，从而给广大企业用户带来了很大的麻烦，这种状况与信息技术开放性的发展趋势是背道而驰的．由于服装ＣＡＤ方面还没有国际性的标准，为了解决此问题，欧美的厂商制定了他们企业内部之间的服装样板数据交换标准———ＡＡＭＡ－ＤＸＦ，日本的厂商也制定了相关标准———Ｔｉｉｐ－ＤＸＦ，它们都是在ＡＳＣＩＩＤＸＦ的基础上制定出来的．而在我国国内，还没有企业内部之间的服装样板数据交换标准，更不用说国家标准了，这潜在地阻碍了ＣＡＤ技术的进一步发展和应用．因此，本文提出一种基于二进制ＤＸＦ文件格式的服装样板数据文件交换的方案，以供有关部门和服装ＣＡＤ开发企业参考．１ＤＸＦ文件的价值和构成１．１文件交换及基础标准选择解决服装ＣＡＤ系统样板文件的兼容性问题有直接转换和间接转换两种途径［１］．直接转换适宜于文件结构公开、并且需要转换的文件种类比较少的情况，而实际上在国内服装ＣＡＤ领域这两方面的条件都不具备．目前比较可行的方法是制定一个图形交换标准，使不同系统之间可通过中间标准文件进行间接转换．在通用ＣＡＤ领域这样的标准比较多，例如ＩＧＥＳ、ＳＴＥＰ等．另外，美国Ａｕｔｏｄｅｓｋ公司为其ＡｕｔｏＣＡＤ用户定义的图形交换文件———ＤＸＦ（ＤａｔａＥｘｃｈａｎｇｅＦｉｌｅ），作为一种事实上的标准使用已经非常广泛．相对于ＤＸＦ，ＩＧＥＳ、第５期ＳＴＥＰ内容庞大，结构复杂，实用性差．而ＤＸＦ容易被高级语言处理，适宜于不同ＣＡＤ系统之间的图形交换工作［２］．它分为ＡＳＣＩＩＤＸＦ文件和二进制ＤＸＦ文件，其中ＡＳＣＩＩＤＸＦ文件采用文本格式，读写速度慢、图形数据精度低，而二进制ＤＸＦ文件具有结构紧凑、读写速度快、图形数据精度高等优点．因此，考虑使用二进制ＤＸＦ格式文件作为不同服装ＣＡＤ系统之间样板交换的中间标准文件．１．２二进制ＤＸＦ文件的构成二进制ＤＸＦ文件的开头由２２个字节的ＡＳＣＩＩ码组成，包括“ＡｕｔｏＣＡＤＢｉｎａｒｙＤＸＦ”和一些控制符号．文件结构可分为４个节及１个结束标志，４个节分别为ＨＥＡＤＥＲ（标题）节、ＴＡＢＬＥＳ（表）节、ＢＬＯＣＫＳ（块）节、ＥＮＴＩＴＩＥＳ（实体）节，结束标志为ＥＯＦ．文件体由组码和组值组成组（Ｇｒｏｕｐ）对．组码是单字节二进制整数，组码之后的组值格式取决于该组值的类型，可以是［３］：①１个２字节整数，低位字节在前，高位字节在后；②１个８字节ＩＥＥＥ双精度浮点数，低位字节在前，高位字节在后；③１个ＡＳＣＩＩ码串，以１个零字节结尾．例如（０８，３０００）对（为１６进制），组码０８为单字节整数８，表示“层”，组值３０００是２字节整数，低位字节在前，为３０Ｈ，表示ＡＳＣＩＩ码“０”．而（＜ＮＵＬ＞，ＳＥＣＴＩＯＮ＜ＮＵＬ＞）对中，组码＜ＮＵＬ＞表示单字节整数０，组值ＳＥＣ－ＴＩＯＮ＜ＮＵＬ＞表示１个ＡＳＣＩＩ码串，以＜ＮＵＬ＞（表示字节零）结尾．组码０￣９的组值为字符型，１０￣５９为实型，６０￣７９为整型．ＤＸＦ文件各节的开始和结束、表节中每种表的开始和结束、块节中每个块的开始和结束、以及每个表项和实体的开始，都是以０作为组码．实体（ＥＮＴＩＴＹ）是ＡｕｔｏＣＡＤ中预先定义的图形元素，ＡｕｔｏＣＡＤ中定义的实体种类比较多，常用的实体类型有：ＰＯＩＮＴ（点）、ＬＩＮＥ（直线）、ＴＥＸＴ（文字）、ＰＯＬＹ－ＬＩＮＥ（多义线、复合线或连续线）、ＶＥＲＴＥＸ（多义线顶点）、ＳＥＱＥＮＤ（子实体结束）、ＢＬＯＣＫ（块）、ＩＮＳＥＲＴ（插入）等，详细说明见有关ＡｕｔｏＣＡＤ的介绍资料［４］，典型组码及其组值含义见表１．２服装样板与ＤＸＦ文件的对应关系在服装的工业化生产中，样板设计是从服装效果图到成衣的中间环节，是服装企业技术工作的重要内容．为了更好地描述样板交换文件，首先分析一下服装样板的结构．对于一定款式的服装样板来说，是由尺寸单位、号型和样片（或称裁片）等组成，其中样片是组成样板的基本单位，而样片中又是由各种线和点组成的．具体每个样片的组成成分见表２［５，６］．图１是一个典型的服装样片的示意图，包括毛样线、净样线、省道线、布纹线、分割线、缩缝记号、文字说明等，一个样片不一定都含有上面的成分，但至少应有毛样线或净样线、布纹线、文字说明等．一定款式的服装样板有若干个规格，每个规格又由若干样片组成，虽然不同的ＣＡＤ系统在数据结构上各有不同，但在样板文件中数据一般是以样片为单位进行存储的．可以将款式中某个号型的所有样片存为１表１典型组码及其组值含义Ｆｉｇ．１Ｔｙｐｉｃａｌｇｒｏｕｐｃｏｄｅａｎｄｇｒｏｕｐｖａｌｕｅｍｅａｎｉｎｇ组码组值含义组码组值含义０实体类型８图层名称１字符串和属性的值１０主要点的Ｘ坐标２块名、属性名等１１￣１８其他的点Ｘ坐标５实体句柄２０主要点的Ｙ坐标６线型名２１￣２８其他的点Ｙ坐标７文本字型６２颜色代码表２常见服装样片的组成说明Ｔａｂ．２Ｃｏｍｍｏｎｃｌｏｔｈｉｎｇｐａｔｔｅｒｎｐｉｅｃｅｃｏｎｓｔｒｕｃｔｉｏｎｉｌｌｕｓｔｒａｔｅ序号名称说明１净样线构成样片轮廓的未加缝份的线条，或称缝迹线２毛样线表示各净样线部位应加放缝份后的线条，也叫裁剪线３经向线表示布料经向（经纱方向）的标记，用作基准，也叫布纹线４剪口表示样片某部位为缝制时需要对位而做出的对刀标记５内部线和内部点如省道线、内部分割线、钻孔点、内部圆洞、省、褶等６文字说明用于说明样片的信息，如号型、样片名称、加工要求等图１典型的服装样片Ｆｉｇ．１Ｔｙｐｉｃａｌａｐｐａｒｅｌｐａｔｔｅｒｎｐｉｅｃｅ毛样线净样线分割线省道线布纹线缩缝符号ＦＡＢＲＩＯ：ＷＯＯＬＳＩＺＥ：４０ＰＩＥＣＥ：ＢＡＣＫＱＵＡＮＴＩＴＹ：２剪口李英琳，等：服装样板数据的二进制ＤＸＦ文件交换格式及其转换接口３７——天津工业大学学报第２６卷个二进制ＤＸＦ文件，并将１个样片所包含的缝份线、净样线、布纹线、样片名称等１组实体定义为１个“样片”，这样在ＤＸＦ文件的块节中，可以将“样片”定义为１个ＢＬＯＣＫ（块），组成样片的其它信息定义在块的内部；在块节中定义的块，在实体节中通过块名被引用为１个ＩＮＳＥＲＴ（块插入）；若服装ＣＡＤ系统中没有定义衣片，可以将所有的样板图形直接转换到实体节中，有关整个样板的其它说明信息也定义在实体节中；最后为文件结束标志ＥＯＦ．实体与样片各部分的对应关系见表３．关于样片及其组成元素与ＤＸＦ中实体的对应关系具体如下：（１）样片的定义在ＤＸＦ文件的块节中，每个样片分别定义为１个ＢＬＯＣＫ（块）实体，在“１”层．每个块包括：块头部、块内容和块的尾部．块的内容就是点、直线、组合线、圆、弧、文字等各种实体，块的尾部内容包括：组码０，组值ＥＮＤＢＬＫ，结束块定义［７］．在ＤＸＦ文件的实体节中定义的１个ＢＬＯＣＫ，在实体节中需定义１个ＩＮＳＥＲＴ．样片内的信息如缝份线、净样线、内部线、内部文字等，在块节中需要写在相应样片块定义的头部和尾部之间，并且按照内部文字、毛样线、净样线、内部线、剪口、内部点、布纹线的顺序进行存储．（２）毛样线、净样线的定义样片中的毛样线和净样线是由一些有序点连接而成的封闭线，在样板ＤＸＦ文件中毛样线和净样线定义为ＰＯＬＹＬＩＮＥ（多义线）实体，分别在“２”层、“３”层，组成样片的所有放码点以及曲线插值后的点作为多义线的顶点，按顺时针方向连接成封闭的几何元素．多义线是复杂实体（ＣｏｍｐｌｅｘＥｎｔｉｔｙ），由１个主实体（ＭａｉｎＥｎｔｉｔｙ）和若干子实体（Ｓｕｂｅｎｔｉｔｉｅｓ）和１个结尾构成．主实体就是ＰＯＬＹＬＩＮＥ、子实体为ＶＥＲＴＥＸ、结尾ＳＥＱＥＮＤ．在定义缝份线和净样线时，主实体ＰＯＬＹＬＩＮＥ的组码７０的组值为１，表示多义线是封闭的．（３）内部线的定义在定义内部线时，若为连续线定义为ＰＯＬＹＬＩＮＥ（多义线）实体，主实体ＰＯＬＹＬＩＮＥ的组码７０的组值为０（表示多义线是不封闭的）；若为直线定义为ＬＩＮＥ（直线）实体，在“４”层．（４）剪口的定义剪口是用于缝合时作对位标记的，剪口定义为ＬＩＮＥ（直线）实体，在“５”层．（５）布纹线的定义每个样片中有１条布纹线用作排料时的基准线，布纹线定义为ＬＩＮＥ（直线）实体，在“６”层．（６）内部点的定义内部点一般用于省的尖点或口袋位置定位等，定义为ＰＯＩＮＴ（点）实体，在“７”层．（７）内部文字的定义内部文字定义为ＴＥＸＴ（文字）实体．样片的文字信息主要为款式名称、样片名称、数量、规格等，其中的某一项都需要在块节中单独定义１个文字实体，在“８”层．（８）样片外信息的定义样板文件中，样片外的文字信息（或称为外部文字）主要是相应样板的款式名称、建立日期、单位制、规格尺寸等，其中的每一项需要在实体节中单独定义（在“９”层），除文字值不同外，其余组码、组值等与内部文字相同．在块节中定义的块，在实体节中也要定义１个与块名相同的ＩＮＳＥＲＴ实体，在“１０”层．３ＤＸＦ转换接口程序设计文件格式转换是一个互逆的过程［８］，ＤＸＦ转换接口程序主要用于文件的输入／输出操作，可以在某服装ＣＡＤ软件中将其独有的样板文件转换成样板二进制ＤＸＦ文件，也可以读取具有样板信息的二进制ＤＸＦ文件．接口程序在ＶＣ＋＋开发环境下可以使用ＣＦｉｌｅ类读取和保存二进制文件，ＣＦｉｌｅ提供了大量的文件读写等操作的函数，如Ｏｐｅｎ（）、Ｃｌｏｓｅ（）、Ｓｅｅｋ（）、Ｒｅａｄ（）、Ｗｒｉｔｅ（）等．为了转换的方便，可以事先定义写样板二进制ＤＸＦ文件的类ＣＷｒｉｔｅＢｉｎＤＸＦ和读取样板二进制ＤＸＦ文件的类ＣＲｅａｄＢｉｎＤＸＦ．文件转换流程图见图２（ａ）和（ｂ），其中图２（ａ）为某ＣＡＤ样板文件到二进制ＤＸＦ文件的转换流程图，图２（ｂ）为二进制ＤＸＦ文件到某ＣＡＤ样板文件的转换流程图．转换接口程序界面如图３所示．４实用效果分析为了验证定义的服装样板数据二进制ＤＸＦ文件的正确性，笔者利用企业实际生产用的样板，将自主开表３ＤＸＦ实体与样板组成元素的对应关系Ｔａｂ．３ＣｏｒｒｅｓｐｏｎｄｉｎｇｒｅｌａｔｉｏｎｓｈｉｐｂｅｔｗｅｅｎＤＸＦｅｎｔｉｔｙａｎｄｐａｔｔｅｒｎｐｉｅｃｅ序号样片数据实体类型所在层说明１样片ＢＬＯＣＫ１整个衣片定义为一个块２毛样线ＰＯＬＹＬＩＮＥ２定义为封闭多义线３净样线ＰＯＬＹＬＩＮＥ３定义为封闭多义线４内部线ＰＯＬＹＬＩＮＥ４定义为不封闭多义线或直线５剪口ＬＩＮＥ５定义为直线６内部文字ＴＥＸＴ６定义为块内部的文字７内部点ＰＯＩＮＴ７定义为块内部的点８布纹线ＬＩＮＥ８定义为块内部的直线３８——第５期图３转换接口程序界面Ｆｉｇ．３Ｃｏｎｖｅｒｔｐｒｏｇｒａｍｉｎｔｅｒｆａｃｅ发的服装ＣＡＤ以及另外的某ＣＡＤ的样板数据与二进制ＤＸＦ文件、ＡＡＭＡ－ＤＸＦ、Ｔｉｉｐ－ＤＸＦ，以男衬衫、男西装和女时装为例进行了转换试验，经过试验，将样板转换为二进制ＤＸＦ文件后，再进行读取．结果表明，净样线、毛样线、经向线、剪口、内部线和内部点文字说明等能正确识别，几何数据完整，精度不降低，转换方便，总体效果良好，完全可以满足ＣＡＤ系统以及实际生产的要求．５结束语在信息社会里，提高服装ＣＡＤ的兼容性、开放性和标准化是服装ＣＡＤ发展的大势所趋，封闭的和专有的体系结构在信息世界里是无法生存的．解决兼容性问题有利于促进我国服装ＣＡＤ技术进一步发展，也有利于促进与国际的交流和合作．但这样的工作需要有关企业、行业协会以及政府部门一起合作才能完成．笔者提出了一种以二进制ＤＸＦ作为中间文件进行服装样板数据交换的方案，具有通用性强、格式公开、处理速度快、易于被第三方程序读取和生成的优点，可以在不同服装ＣＡＤ系统之间方便地进行数据转换，值得推广．缺点是ＤＸＦ文件还存在只能保存图形信息，不能保存样板的尺寸信息等缺点．对此问题还需要进一步进行探讨，以寻找一种更完善的方法．参考文献：［１］李英琳，许魁运．服装ＣＡＤ的兼容性及其接口问题［Ｊ］．中外缝制设备，２００５，（１１）：９４－９６．［２］李春雨．计算机图形学理论与实践［Ｍ］．北京：北京航空航天大学出版社，２００４：９６－１２１．［３］李达．二进制ＤＸＦ文件的分析及其应用［Ｊ］．鹭江大学学报，１９９７，（３）：３６－４０．［４］苏鸿根，刘海滨，杨飞强．怎样开发ＡｕｔｏＣＡＤＲ１２［Ｍ］．北京：清华大学出版社，１９９５：４５５－４６４．［５］潘波．服装工业制板［Ｍ］．北京：中国纺织出版社，２０００：６－９．［６］王海亮，周邦桢．服装制图与推板技术［Ｍ］．北京：纺织工业出版社，１９９２：１６－１８．［７］李英琳，高文杰．基于ＤＸＦ的服装ＣＡＤ／ＣＡＭ数据交换方法［Ｊ］．服装科技，１９９９，（６）：２９－３１．［８］刘迎，廖光寿．基于ＳＴＥＰ标准的服装ＣＡＤ系统标准化［Ｊ］．北京轻工业学院学报，１９９９，（２）：１７－２１．打开某样板文件读取说明信息建立二进制ＤＸＦ文件写入头节读取样片信息写入块节和块写入实体节和样片外信息写入ＤＸＦ文件结束标志文件关闭结束开始文件是否结束？Ｎ图２文件转换流程图Ｆｉｇ．２Ｆｉｌｅｃｏｎｖｅｒｔｆｌｏｗｃｈａｒｔ（ａ）（ｂ）打开二进制ＤＸＦ文件开始读取头节建立某样板文件读取块记录样片信息块节是否结束？读取文本信息读取块插入点写入说明信息文件关闭结束实体节是否结束？读取块节读取实体节ＮＮ李英琳，等：服装样板数据的二进制ＤＸＦ文件交换格式及其转换接口３９——。

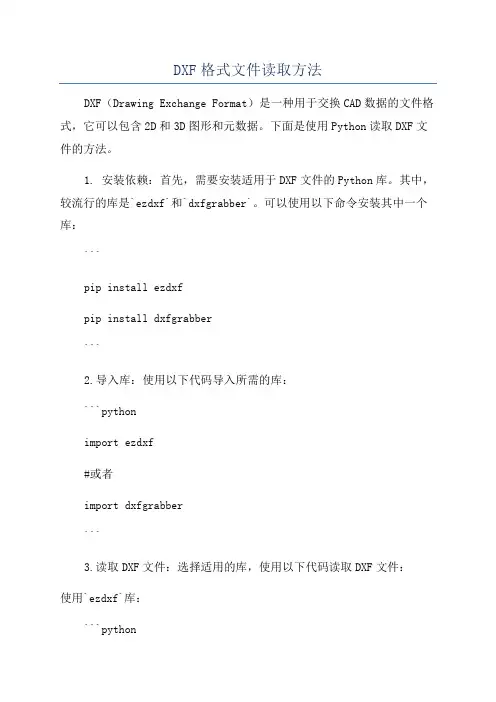

DXF格式文件读取方法DXF（Drawing Exchange Format）是一种用于交换CAD数据的文件格式，它可以包含2D和3D图形和元数据。

下面是使用Python读取DXF文件的方法。

1. 安装依赖：首先，需要安装适用于DXF文件的Python库。

其中，较流行的库是`ezdxf`和`dxfgrabber`。

可以使用以下命令安装其中一个库：```pip install ezdxfpip install dxfgrabber```2.导入库：使用以下代码导入所需的库：```pythonimport ezdxf#或者import dxfgrabber```3.读取DXF文件：选择适用的库，使用以下代码读取DXF文件：使用`ezdxf`库：```pythondoc = ezdxf.readfile('example.dxf')```使用`dxfgrabber`库：```pythondoc = dxfgrabber.readfile('example.dxf')```4.访问实体：接下来，可以通过以下方式访问DXF中的实体：使用`ezdxf`库：```pythonmsp = doc.modelspace( # 访问模型空间for entity in msp:if entity.dxftype( == 'LINE': # 仅处理类型为线的实体start = entity.dxf.start # 起点坐标end = entity.dxf.end # 终点坐标print(f"Line: {start}, {end}")elif entity.dxftype( == 'CIRCLE': # 处理圆center = entity.dxf.center # 圆心坐标radius = entity.dxf.radius # 半径print(f"Circle: {center}, {radius}")```使用`dxfgrabber`库：```pythonentities = doc.entitiesfor entity in entities:if entity.dxftype == 'LINE':start = entity.start # 起点坐标end = entity.end # 终点坐标print(f"Line: {start}, {end}")elif entity.dxftype == 'CIRCLE':center = entity.center # 圆心坐标radius = entity.radius # 半径print(f"Circle: {center}, {radius}")```以上代码遍历DXF文件中的所有实体，并打印出线段和圆的相关信息。

DXF文件分析一、DXF文件数据总览DXF是AutoCAD的一种绘图交换文件，可以与其他软件进行数据较换的一种文件格式。

DXF是一种开放的矢量数据格式，可以分为两类：ASCII格式和二进制格式；ASCII具有可读性好的特点，但占有空间较大；二进制格式则占有空间小、读取速度快。

DXF文件是由很多的“代码”和“值”组成的“数据对”构造而成，这里的代码称为“组码”（group code），指定其后的值的类型和用途。

每个组码和值必须为单独的一行的。

DXF文件被组织成为多个“段”（section），每个段以组码“0”和字符串“SECTION”开头，紧接着是组码“2”和表示段名的字符串（如HEADER）。

段的中间，可以使用组码和值定义段中的元素。

段的结尾使用组码“0”和字符串“ENDSEC”来定义。

二、DXF文件数据格式分析图1.1为DXF文件数据格式的总体框图图2.1DXF数据格式框图由图1.1可知，DXF的数据格式有HEADER（标题段）、CLASSES（类段）、TABLES （表段）、BLOCKS（块段）、ENTITIES（实体段）、OBJECTS（对象段）、EOF（结束）。

出了这七个段之外还有一个THUMBNAILIMAGE段。

类/子类，组码，组值的格式如下：类/子类组码组值比如：AcDbCircle ARC的子类10 组码，起点的X坐标2860.382264303673 组值X的坐标为2860.382264303673组码比起类/子类以及组值有一个空格的缩进。

2.1 HEADER（标题段）DXF 文件的HEADER 段包含与图形关联的变量的设置。

它由AutoCAD 数据库版本号和一些系统变量组成。

每个变量由给出变量名称的组码9 指定，其后是提供变量值的组。

下面给出了HEADER段的一般格式。

0 HEADER 段的开始SECTION2HEADER9 变量名称标识符（仅在DXF 文件的HEADER 段中使用）为每个标题变量重复一次$<变量><组码><值>0 HEADER 段的结束ENDSEC2.2 CLASSES（类段）CLASSES 段。

DXF文档详解DXF的基本惯例DXF格式是特定版本AutoCAD图形文件中所包含的全部信息的标记数据的一种表示方法。

标记数据的意思是指在每个数据元素前都带一个称为组码的整数。

组码的值表明了其后数据元素的类型，也指出了数据元素对于给定对象（或记录）类型的含意。

实际上，图形文件中所有用户指定的信息都能够以DXF文件格式表示。

在AutoLISP和ARX应用程序中使用的DXF格式与上述格式基本相同，只是在某些数据组上存在着细微的差别。

如不作特殊说明，本节中所出现的组码都可以应用于DXF文件、AutoLISP应用程序和ARX应用程序。

当组码说明对于应用程序和DXF文件有所不同时（或只适用于其中之一），在组码的说明前有如下提示符：APP只用于应用程序的说明DXF只用于DXF文件的说明如果组码说明对DXF文件和应用程序都适用，那么没有提示符；否则将显示适当的提示符。

组码范围组码将与组码关联的值（组值）定义为整型、浮点数型或字符串型。

具体说明如下表：组码范围组码范围组值类型0-9 字符串（最多255个字符，对于UNICODE字符串则更少）10-59 双精度三维点60-79 16位整数值90-99 32位整数值100 字符串（最多255个字符，对于UNICODE字符串则更少）102 字符串（最多255个字符，对于UNICODE字符串则更少）105 表示十六进制句柄值的字符串140-147 双精度标量浮点值170-175 16位整数值280-289 8位整数值300-309 任意文字字符串310-319 表示二进制数据组的十六进制值的字符串320-329 表示十六进制句柄值的字符串330-369 表示十六进制对象标识符的字符串999 注释（字符串）1000-1009 字符串（最多255个字符；对于UNICODE字符串则更少）1010-1059 浮点值1060-1070 16位整数值1071 32位整数值按数字次序排列的组码下表给出了组码（或组码范围）及其说明。

一、DXF文件格式分析DXF文件由标题段、表段、块段、实体段和文件结束段5部分组成，其内容如下。

☆标题段（HEADER）标题段记录AutoCAD系统的所有标题变量的当前值或当前状态。

标题变量记录了AutoCAD系统的当前工作环境，如SNAP捕捉当前状态、栅格间距式样、当前图层层名及线型、颜色等。

☆表段（TABLES）表段共包含4个表，每个表又包含可变数目的表项。

这些表在文件中出现的顺序是线型表（LTYPE）、图层表（LAYER）、字样表（STYLE）、视图表（VIEW）。

☆块段（BLOCK）块段记录了所用块的块名，当前图层层名、块的种类、块的插入基点及组成该块的所有成员。

块的种类分为图形块、带有属性的块和无名块三种。

无名块包括用HATCH命令生成的剖面线和用DIM命令所完成的尺寸标准。

☆实体段（ENTITIES）实体段记录了每个实体的名称、所在图层及其名字、线型、颜色等。

☆文件结束段（EOF OF FILE）DXF文件的结束标志。

一个DXF文件由若干个组构成，每个组占两行，第一行为组的代码，第二行为组值。

组代码相当于数据类型的代码，它由CAD图形系统所规定，而组值为具体的数值，二者结合起来表示一个数据的含义和值。

例如，代码10代表一个点的X坐标，占一行，而其第二行4.5425则是点X坐标的具体数值，二者结合表示一点，其X坐标值为4.5425。

(1)组代码和组值的类型组代码为一个非负的不超过三位的整数，而组值由组代码的类型决定。

例如：代码0～9组值类型为字符型。

代码10～59组值类型为实型。

代码60～79组值类型为整型。

代码999表示解释行。

(2)组代码的含义每个组代码均有规定的含义，有些代码含义是固定的，而有些组代码则因应用场合不同而有多个含义，应具体分析。

另外，一些代码是备用的，目前版本尚未用到，现将他们的含义举例介绍如下。

0：表示一个事物的开始，如一个块、表、图层、实体等。

1：字符型数据的值，如TEXT的字符串、文件名、属性值等。

DXF接口方法研究与实现摘要研究了AutoCAD的DXF文件接口格式，分析DXF文件的组成，用C语言对接口程序的编写以及对接口子程序的编写。

关键字DXF文件、计算机辅助设计、接口程序一、引言图形交换文件是AutoCAD的重要接口方式，它可以在不同软件之间交换图形。

每个CAD系统都有自己的数据文件，数据文件分图形数据文件、几何模型文件和产品模型文件几种。

数据文件的格式与每个CAD系统自己的内部数据模式密切相关，而每个CAD系统自己内部的数据模式一般是不公开的，也是各不相同的。

由于用户使用的需要，就有数据交换文件概念的出现。

二、DXF接口文件的格式、组成DXF(Drawing eXchang File)文件的最小组成单位是组（GROUP）。

一个DXF 文件由多个组组成。

每个组在DXF文件中占两行。

第一行是组码（GROUP CODE），它是一个整数；第二行是组值（GROUP V ALUE），它的数据类型取决于组码的数值。

DXF文件的组码分成很多类，每类组码具有确定的用途，并确定其相应的组值的类型。

DXF文件分成多个节（SECTION），每个节均由多个组（GROUP）组成。

每个节均由一个组值为字符串SECTION的0组开始，后跟组值为表示节名的字符串的2组，其后为组成该节的各个组，最后以组值为字符串ENDSEC的0组表示该节结束。

所有节结束后，在DXF文件的最后是组值为字符串EOF（End Of File）的组作为文件结束标志。

典型的DXF文件由下面几个节组成：（1）标题节（HEADER）标题节记录了图形的一般信息。

它包括AutoCAD图形数据库的版本号以及大量的系统变量。

每个参数都有一个表示变量名字符串的9组和若干个变量值的组。

（2）类节（CLASSES）类节保存由应用程序定义的类，而该类的实例则出现在块节（BLOCKS）、实体节（ENTITIES）和对象节（OBJECTS）中。

（3）表节（TABLES）表节按顺序包含表1-1所述的9个符号表信息。

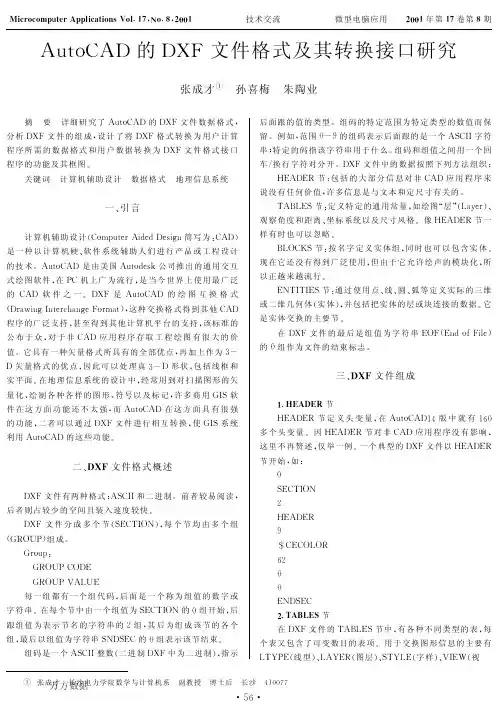

AutoCAD的DXF⽂件格式及其转换接⼝研究AutoCAD的DXF⽂件格式及其转换接⼝研究张成才孙喜梅　朱陶业摘　要　详细研究了Auto CAD的D XF⽂件数据格式,分析DXF⽂件的组成,设计了将DXF格式转换为⽤户计算程序所需的数据格式和⽤户数据转换为DXF⽂件格式接⼝程序的功能及其框图。

关键词　计算机辅助设计　数据格式　地理信息系统⼀、引⾔计算机辅助设计(Co mputer A ided D esign简写为:CA D)是⼀种以计算机硬、软件系统辅助⼈们进⾏产品或⼯程设计的技术。

A ut oCA D是由美国A utodesk公司推出的通⽤交互式绘图软件,在P C机上⼴为流⾏,是当今世界上使⽤最⼴泛的CA D软件之⼀。

DXF是A utoCA D的绘图互换格式(D raw ing Interchange F or mat),这种交换格式得到其他CAD 程序的⼴泛⽀持,甚⾄得到其他计算机平台的⽀持,该标准的公布于众,对于⾮CA D应⽤程序存取⼯程绘图有很⼤的价值。

它具有⼀种⽮量格式所具有的全部优点,再加上作为3-D⽮量格式的优点,因此可以处理真3-D形状,包括线框和实平⾯。

在地理信息系统的设计中,经常⽤到对扫描图形的⽮量化、绘制各种各样的图形、符号以及标记,许多商⽤GIS软件在这⽅⾯功能还不太强,⽽Auto CAD在这⽅⾯具有很强的功能,⼆者可以通过DXF⽂件进⾏相互转换,使G IS系统利⽤A utoCA D的这些功能。

⼆、DXF⽂件格式概述DXF⽂件有两种格式:A SCI I和⼆进制。

前者较易阅读,后者则占较少的空间且装⼊速度较快。

DXF⽂件分成多个节(SECT ION),每个节均由多个组(G RO U P)组成。

Gr o up:　GR OU P COD E　GR OU P V A LU E每⼀组都有⼀个组代码,后⾯是⼀个称为组值的数字或字符串。

在每个节中由⼀个组值为SECT ION的0组开始,后跟组值为表⽰节名的字符串的2组,其后为组成该节的各个组,最后以组值为字符串SN DSEC的0组表⽰该节结束。

DXF文件简介目录1简介 (1)2文件结构 (2)3实体部分(ENTITIES) (3)1简介AutoCAD(Drawing Interchange Format或者Drawing Exchange Format) 绘图交换文件。

DXF 是Autodesk公司开发的用于AutoCAD与其它软件之间进行CAD数据交换的CAD 数据文件格式。

DXF是一种开放的矢量数据格式，可以分为两类：ASCII格式和二进制格式；ASCII具有可读性好，但占有空间较大；二进制格式占有空间小、读取速度快。

由于Autocad现在是最流行的cad系统，DXF也被广泛使用，成为事实上的标准。

绝大多数CAD 系统都能读入或输出DXF文件。

DXF文件是由很多的“代码”和“值”组成的“数据对”构造而成，这里的代码称为“组码”（group code），指定其后的值的类型和用途。

每个组码和值必须为单独的一行的。

DXF文件被组织成为多个“段”（section），每个段以组码“0”和字符串“SECTION”开头，紧接着是组码“2”和表示段名的字符串（如HEADER）。

段的中间，可以使用组码和值定义段中的元素。

段的结尾使用组码“0”和字符串“ENDSEC”来定义。

DXF-Drawing Exchange File(图形交换文件)，这是一种ASCII文本文件,它包含对应的DWG文件的全部信息,不是ASCII码形式,可读性差,但用它形成图形速度快.不同类型的计算机(如PC及其兼容机与SUN工作站具体不同的CPU用总线)哪怕是用同一版本的文件,其DWG文件也是不可交换的. 为了克服这一缺点,AutoCAD提供了DXF类型文件,其内部为ASCII码,这样不同类型的计算机可通过交换DXF文件来达到交换图形的目的,由于DXF 文件可读性好,用户可方便地对它进行修改,编程,达到从外部图形进行编辑,修改的目的。

2文件结构ASCII 格式的DXF 可以用文本编辑器进行查看。
