水利工程制图习题

第三届全国水利高职院校“楚天杯”技能大赛理论试题考核练习册（“水利工程CAD”项目分册）目录第一篇水利工程制图 (1)一选择题 (1)二判断题 (9)第二篇计算机绘图 (12)一选择题 (12)二判断题 (33)参考答案 (37)第一篇水利工程制图一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍D. 1/2倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

A. 斜投影B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

习题 612,27
第35页/共48页
习题 612,28
第36页/共48页
习题 612,29
第37页/共48页
习题 612,30
第38页/共48页
习题 612,31
第39页/共48页
习题 612,32
第40页/共48页
习题 612,33
第41页/共48页
习题 612,34
第42页/共48页
习题 612,19
第27页/共48页
习题 612,20
第28页/共48页
习题 612,21
第29页/共48页
习题 612,22
第30页/共48页
习题 612,23
第31页/共48页
习题 612,24
第32页/共48页
习题 612,25
第33页/共48页
习题 612,26
第34页/共48页
习题 612,11
第19页/共48页
习题 612,12
第20页/共48页
习题 612,13
第21页/共48页
习题 612,14
第22页/共48页
习题 612,15
第23页/共48页
习题 612,16
第24页/共48页
习题 612,17
第25页/共48页
习题 612,18
第26页/共48页
习题 6-10,3
第2页/共48页
习题 6-10,4
第3页/共48页
习题 6-10,5
第4页/共48页
习题 6-10,6
第5页/共48页
习题 6-11,1
第6页/共48页
习题 611,2
第7页/共48页
习题 6-11,3

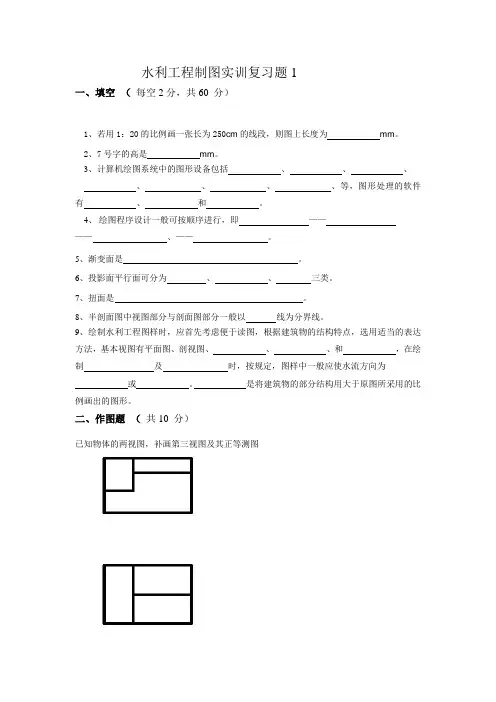

水利工程制图实训复习题1一、填空（每空2分，共60 分）1、若用1：20的比例画一张长为250cm的线段，则图上长度为mm。

2、7号字的高是mm。

3、计算机绘图系统中的图形设备包括、、、、、、、等，图形处理的软件有、和。

4、绘图程序设计一般可按顺序进行，即————、——。

5、渐变面是。

6、投影面平行面可分为、、三类。

7、扭面是。

8、半剖面图中视图部分与剖面图部分一般以线为分界线。

9、绘制水利工程图样时，应首先考虑便于读图，根据建筑物的结构特点，选用适当的表达方法，基本视图有平面图、剖视图、、、和，在绘制及时，按规定，图样中一般应使水流方向为或。

是将建筑物的部分结构用大于原图所采用的比例画出的图形。

二、作图题（共10 分）已知物体的两视图，补画第三视图及其正等测图三、作图题（共10分）补全下面剖面图中漏画的线条1、2、四、作图题（共10 分）已知两视图，补画第三视图1、2、五、简答题（共10 分）枢纽布置图的内容？参考答案一、填空1、1252、73、光笔鼠标操纵杆跟踪球图形输入板绘图机打印机基本图形软件功能图形软件应用图形软件4、给定图形图形数学处理编制计算与绘图程序上机调试修改5、圆形断面到方形断面的过渡段6、正平面水平面侧平面7、矩形断面到梯形断面的过渡段8、细点划线（对称线）9、立面图剖面图详图平面图剖视图自上而下从左到右详图二、三、四、1、2、五、1、枢纽所在地的地形、河流、水流方向和地理方位。

2、枢纽中建筑物的平面形状及各建筑物之间的位置关系。

3、建筑物与地面相交情况及填控方坡边线。

4、建筑物的主要高程及其它主要尺寸。

水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.国标中规定A1 图幅B×L 的尺寸是（）。

A.594×841B.420×594C.841×1189D.297×4202.A0 图幅A3 图幅的（）。

A.16 倍B.8 倍C.4 倍D.32 倍3.A2 图幅中的e值是（） mm。

A.10B.5C.20D.254.两段点画线相交处应是( )。

A.线段交点B.间隙交点C.空白点D.任意点5.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A.1:100B.1:50C.1:10D.1:2006.图线有粗线、中粗线、细线之分，它们的宽度比率为（）。

A.1:2:4B.2:4:1C.4:2:1D.2:1:47.剖面符号的线型（）。

A.只有斜线为粗实线B. 均为粗实线C.只有斜线为细实线D. 均为细实线8.剖面符号的斜线一般为（）。

A.45°B.60°C.30°D.60°和45°9.图上长仿宋体字的高宽比是（）。

A.1:√2B.√2:1C. 10:7D. h/√210.图上尺寸数字代表的是（）。

A.图上线段的长度B.物体的实际大小C.随比例变化的尺寸D.图线乘比例的长度11.空间A点的正面授影a到OX轴的距离等于空间A点到（）。

A.V面的距B. H面的距离C. W面的距离D. H面和V面的距离12.空间点A只有y坐标为零时，空间位置在（）。

A.原点处B. W面上C. OX轴上D. V面上13.若空间点B的坐标值X、Y已知，其空间位置（）。

A.唯一确定B.不能确定C.可能确定D.有两种情况14.空间点A在点B的正左方，这两个点为（）。

A.H面的重影点B.W面的重影点C.V面和W面的重影点D.V面的重影点15.下列几组点中，哪一组是W面上的重影点，并且A点为可见（）。

A.A(5， 10， 8)， B(10， 10， 8)B.A(10， 10， 8)， B(10， 10， 5)C.A(10， 30， -5)， B(8， 30， -5)D.A(10， 30， 8)， B(10， 20， 8)16.直线AB的正面投影与OX轴倾斜，水平投影与OX轴平行，则直线AB是（）。
