水利工程制图实训试题

兰州资源环境职业技术学院。

《水利工程制图》(B) 卷参考答案。

一、填空题。

（每空 1 分,共 20 分）。

1.尺寸界线、尺寸线、尺寸起止符号、尺寸数字。

2.长对正，高平齐，宽相等。

3.积聚为一段斜线、缩小的类似形
4.叠加，切割，综合。

线。

5.内部，材料 6.高程数值、绘图比例7.规划、设计、施工、验收。

二、作图题。

（共 80 分）。

1.已知平面的两面投影，完成其第三面投影。

（ 10 分）。

订。

2. 已知物体的两视图，补画第三视图。

（ 10 分）。

装。

3.补画漏线。

（每小题 5 分，共 20 分）
4.求图中所示直线的坡度与平距，并求 c 点标高。

解先用 i＝ H/L 及 l=1/i 来确定直线的坡度和平距。

HAB＝—＝ 12． 0
LAB＝ 36(用所给比例尺量得)。

因此 i＝ 12／ 36＝ 1／3；l ＝ 3。

又量得 ac＝ 15；所以 HAC=1／ 3×15＝ 5。

故 C 点的标高为＝。

5.根据轴测图画出组合体的三视图。

（15分）
6.将主视图改为全剖视图。

（10分）。

水利工程制图实训复习题1一、填空（每空2分，共60 分）1、若用1：20的比例画一张长为250cm的线段，则图上长度为mm。

2、7号字的高是mm。

3、计算机绘图系统中的图形设备包括、、、、、、、等，图形处理的软件有、和。

4、绘图程序设计一般可按顺序进行，即————、——。

5、渐变面是。

6、投影面平行面可分为、、三类。

7、扭面是。

8、半剖面图中视图部分与剖面图部分一般以线为分界线。

9、绘制水利工程图样时，应首先考虑便于读图，根据建筑物的结构特点，选用适当的表达方法，基本视图有平面图、剖视图、、、和，在绘制及时，按规定，图样中一般应使水流方向为或。

是将建筑物的部分结构用大于原图所采用的比例画出的图形。

二、作图题（共10 分）已知物体的两视图，补画第三视图及其正等测图三、作图题（共10分）补全下面剖面图中漏画的线条1、2、四、作图题（共10 分）已知两视图，补画第三视图1、2、五、简答题（共10 分）枢纽布置图的内容？参考答案一、填空1、1252、73、光笔鼠标操纵杆跟踪球图形输入板绘图机打印机基本图形软件功能图形软件应用图形软件4、给定图形图形数学处理编制计算与绘图程序上机调试修改5、圆形断面到方形断面的过渡段6、正平面水平面侧平面7、矩形断面到梯形断面的过渡段8、细点划线（对称线）9、立面图剖面图详图平面图剖视图自上而下从左到右详图二、三、四、1、2、五、1、枢纽所在地的地形、河流、水流方向和地理方位。

2、枢纽中建筑物的平面形状及各建筑物之间的位置关系。

3、建筑物与地面相交情况及填控方坡边线。

4、建筑物的主要高程及其它主要尺寸。

水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.图框线用下面哪种线型绘制（）。

A. 粗实线B.细实线C. 点画线D. 虚线2.用1:500的比例画图，物体上1米长的线段应画（）A. 500mmB. 5mmC. 2mmD. 10mm3.制图国家标准规定，汉字字宽是字高h的（）倍。

A.2B.3C.0.667D.0.74.标注（）尺寸时，应在尺寸数字前加注直径符号“φ”。

A.圆的半径B.圆的直径C.圆球的半径D.圆球的直径5.关于图样的尺寸标注，以下做法错误的是（）。

A. 尺寸线必须单独画出，不能用轮廓线、中心线等代替B. 轮廓线、中心线不能作为尺寸界线C. 标注圆弧半径、直径、角度、弧长时，尺寸起止符一律采用箭头D. 尺寸数字不可被任何图线或符号所通过，无法避免时必须将其他图线或符号断开6.在绘制三视图时，物体的宽度规定为（）。

A.X轴方向的尺寸B.Y轴方向的尺寸C.Z轴方向的尺寸D.都不正确7.当直线垂直于V面时，则其在H面上的投影是（）。

A.一个点B.缩短的直线C.实长直线D.倾斜直线8.正视图和左视图的投影规律是（）。

A.长对正B.高平齐C.宽相等D.都不正确9.左视图反应物体的（）位置。

A.左右上下B.前后上下C.前后左右D.都不是10.当平面在V面上的投影为一条直线时，则平面与H面的位置关系是（）。

A.平行B.倾斜C.垂直D.平行或倾斜11.透视投影图是根据（）绘制的。

A.斜投影法B.平行投影法C.中心投影法D.正投影法12.能够真实的表达空间物体的形状和大小，且度量性比较好、作图比较简便的是（）。

A.透视图B.正投影图C.轴测图D.立体图13.当一个矩形平面在V面上的投影为一个缩小的矩形时，则矩形平面与V面的位置关系是（）。

A.平行B.垂直C.倾斜D.以上都不是14.轴测投影采用的是（）方法。

A.中心投影B.正投影C.斜投影D.平行投影15.Q平面于投影面，在该正立投影面上的投影具有积聚性。

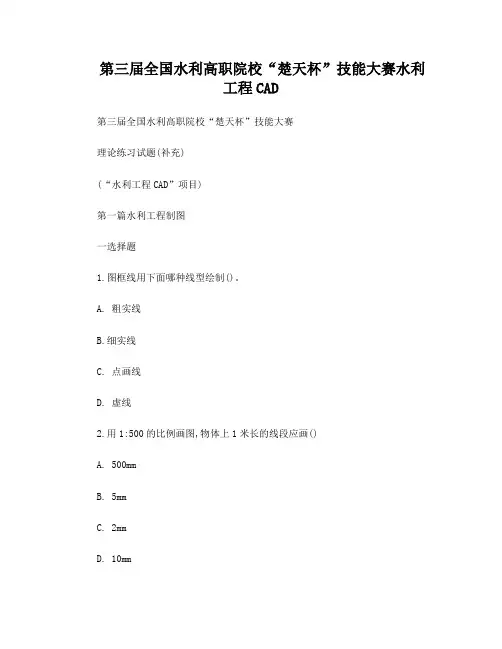

第三届全国水利高职院校“楚天杯”技能大赛水利工程CAD第三届全国水利高职院校“楚天杯”技能大赛理论练习试题(补充)(“水利工程CAD”项目)第一篇水利工程制图一选择题1.图框线用下面哪种线型绘制()。

A. 粗实线B.细实线C. 点画线D. 虚线2.用1:500的比例画图,物体上1米长的线段应画()A. 500mmB. 5mmC. 2mmD. 10mm3.当直线与投影面平行时,该直线在投影面上的投影具有()。

A. 积聚性B. 真实性C. 类似性D. 平行性4.某三角形平面与V面倾斜,该平面的V面投影为()。

A. 平面的相似形B. 平面的类似形C. 平面的实形D. 一直线5.在绘制三视图时,物体的宽度规定为()。

A. X轴方向的尺寸B. Y轴方向的尺寸C. Z轴方向的尺寸D. 都不正确6.当直线垂直于V面时,则其在H面上的投影是()。

A. 一个点B. 缩短的直线C. 实长直线D. 倾斜直线7.左视图反应物体的()位置。

A. 左右上下B. 前后上下C. 前后左右D. 都不是8.当平面在V面上的投影为一条直线时,则平面与H面的位置关系是()。

A. 平行B. 倾斜C. 垂直D. 平行或倾斜9.剖面符号的线型()。

A. 只有斜线为粗实线B. 均为粗实线C. 只有斜线为细实线D. 均为细实线10.能够真实的表达空间物体的形状和大小,且度量性比较好、作图比较简便的是()。

A. 透视图B. 正投影图C. 轴测图D. 立体图11.左视图中,离正视图较近的一侧反应物体的方位是()。

A. 左方B. 右方C. 前方D. 后方12.《水利水电工程制图标准》规定,尺寸线()。

A. 可以用轮廓线代替B. 可以用轴线代替C. 不能用任何图线代替D. 可以用中心线代替13.特殊视图的名称()。

A. 可标注B. 必须标注C. 不必标注D. 可不标注14.半剖视图中视图部分与剖视部分的分界线是()。

A. 点画线B. 波浪线C. 粗实线D. 虚线15.假想用侧平剖切面将物体剖开,移去物体右边的部分,将剩余部分向投影面投影,并画出剖面符号的图形是()。

水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.国标中规定A1 图幅B×L 的尺寸是（）。

A.594×841B.420×594C.841×1189D.297×4202.A0 图幅A3 图幅的（）。

A.16 倍B.8 倍C.4 倍D.32 倍3.A2 图幅中的e值是（） mm。

A.10B.5C.20D.254.两段点画线相交处应是( )。

A.线段交点B.间隙交点C.空白点D.任意点5.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A.1:100B.1:50C.1:10D.1:2006.图线有粗线、中粗线、细线之分，它们的宽度比率为（）。

A.1:2:4B.2:4:1C.4:2:1D.2:1:47.剖面符号的线型（）。

A.只有斜线为粗实线B. 均为粗实线C.只有斜线为细实线D. 均为细实线8.剖面符号的斜线一般为（）。

A.45°B.60°C.30°D.60°和45°9.图上长仿宋体字的高宽比是（）。

A.1:√2B.√2:1C. 10:7D. h/√210.图上尺寸数字代表的是（）。

A.图上线段的长度B.物体的实际大小C.随比例变化的尺寸D.图线乘比例的长度11.空间A点的正面授影a到OX轴的距离等于空间A点到（）。

A.V面的距B. H面的距离C. W面的距离D. H面和V面的距离12.空间点A只有y坐标为零时，空间位置在（）。

A.原点处B. W面上C. OX轴上D. V面上13.若空间点B的坐标值X、Y已知，其空间位置（）。

A.唯一确定B.不能确定C.可能确定D.有两种情况14.空间点A在点B的正左方，这两个点为（）。

A.H面的重影点B.W面的重影点C.V面和W面的重影点D.V面的重影点15.下列几组点中，哪一组是W面上的重影点，并且A点为可见（）。

A.A(5， 10， 8)， B(10， 10， 8)B.A(10， 10， 8)， B(10， 10， 5)C.A(10， 30， -5)， B(8， 30， -5)D.A(10， 30， 8)， B(10， 20， 8)16.直线AB的正面投影与OX轴倾斜，水平投影与OX轴平行，则直线AB是（）。

1

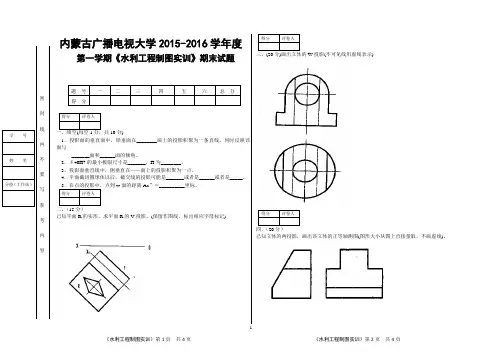

内蒙古广播电视大学2015-2016学年度
第一学期《水利工程制图实训》期末试题
一、填空(每空1分，共10分)
1．投影面的垂直面中，铅垂面在________画上的投影积聚为一条直线，同时反映该面与
_______面和______面的倾角。

2．∮40H7的最小极限尺寸是_______，H
为________。

3，投影面垂直线中，侧垂直在——面上的投影积聚为一点。

4．平面截切圆球体以后，截交线的投影可能是_______或者是______或者是_____。

w 面的距离Aa ”＝__________坐标。

二、（15分）
已知平面R 的实形，求平面R 的V 投影。

(保留作图线，标出相应字母标记)
三、(20分)画出立体的W 投影(不可见线用虚线表示)
已知立体的两投影，画出该立体的正等轴测图(图形大小从图上直接量取，不画虚线)。

密 封 线 内 不 要 写 参 考 内 容 《水利工程制图实训》第1页 共4页 《水利工程制图实训》第2页 共4页
2
根据已知的两视图，画出半剖视的左视图，并标注全部尺寸(不画虚线，不写尺寸数字)。

六、完成螺柱连接的装配图，上、下板尺寸自定。

(15分)
密 封 线 内 不 要 写 参 考 内 容
《水利工程制图实训》第3页 共4页 《水利工程制图实训》第4页 共4页。

水利工程制图试卷1.下列铅笔中，铅芯最软且色最浓的是( )。

[单选题] *A.B铅笔B. 2B铅笔C. 3B铅笔D. 4B铅笔(正确答案)2. A3图纸的大小是( )。

[单选题] *A.297×420(正确答案)B.420×594C.841×1189D.210×2973.下列比例尺中，属于放大比例的是( )。

[单选题] *A.1：10B.1：100C.1000：1(正确答案)D.1：10004.不可见轮廓线一般用( )表示。

[单选题] *A.虚线(正确答案)B.点画线C.实线D.细实线5.若粗线为2mm，则细线为( )。

[单选题] *A.2mmB.1mmC.0.5mm(正确答案)D.0.25mm6.三视图采用的投影方法是( )。

[单选题] *A.单面正投影法B.多面正投影法(正确答案)C.斜投影法D.中心投影法7.三视图中，宽相等是指( )两个视图的关系。

[单选题] *A.俯视图和左视图(正确答案)B.左视图和主视图C.主视图和俯视图D.任意两视图8.斜二测的轴间角是( )。

[单选题] *A.都是90°B.都是120°C.90°，135°，135°(正确答案)D.90°，90°，135°9.点到V面的距离为( )的坐标。

[单选题] *A.X轴B.Y轴(正确答案)C.Z轴D.不确定10.下列几何体三视图包含两个梯形的为( )。

[单选题] *A.圆柱B.四棱柱C.圆台(正确答案)D.以上都有1、比例尺只能缩小物体使其体现在图纸上 [判断题] *对错(正确答案)2、标题栏一般位于图纸左下角 [判断题] *对错(正确答案)3、剖面符号一般为45° [判断题] *对(正确答案)错4、当直线、平面和投影面垂直时，在该投影面上体现真实性 [判断题] *对错(正确答案)5、中心投影法可以体现物体的实形和实长 [判断题] *对错(正确答案)6、俯视图体现物体的长和宽 [判断题] *对(正确答案)错7、棱锥的视图中有两个梯形 [判断题] *对错(正确答案)8、直径为100mm的圆，半径为50mm [判断题] *对(正确答案)错9、正等测的三个轴间角都为120° [判断题] *对(正确答案)错10、空间点A到H面的距离为20，其Z轴坐标即为20。

水利工程CAD理论试题考核练习册第三届全国水利高职院校“楚天杯”技能大赛理论试题考核练习册（“水利工程CAD”项目分册）目录第一篇水利工程制图 (1)一选择题 (1)二判断题 (9)第二篇计算机绘图 (12)一选择题 (12)二判断题 (33)参考答案 (37)第一篇水利工程制图一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

水利工程制图与应用赛项模块一:水利工程识图一、 单项选择题（每题1分，共60分）1.制图标准规定了图纸幅面的大小，基本幅面有 A0、A1、A2、A3 和 A4，以下描述正确 的是（ ）。

A.A0 图幅最小，A4 图幅最大，A4 是 A0 的 4 倍B.A4 图幅最小，A0 图幅最大，A0 是 A4 的 4 倍C.A3 图幅大小是 A4 图幅的 3 倍D.A3 图幅尺寸是 297×420，A4 图幅尺寸是 210×2972.关于图样的尺寸标注，以下做法错误的是（ ）。

6.图形比例为 1:10，线性尺寸数字 200 的含义说法错误的是（ A.尺寸线必须单独画出，不能用轮廓线、中心线等代替B.轮廓线、中心线不能作为尺寸界线C.标注圆弧半径、直径、角度、弧长时，尺寸起止符一律采用箭头D.尺寸数字不可被任何图线或符号所通过，无法避免时必须将其他图线或符号断开3.制图标准规定，尺寸起止符号必须采用箭头的是（）。

A.直径B. 半径C. 角度D. 以上都对4.制图标准规定，尺寸界线（）。

A.可以用轮廓线代替B. 可以用轴线代替C.可以用圆周线代替D. 以上说法都正确5.物体实际尺寸是100，按比例1:2 绘制图形，（）。

A.图形的对应长度为50B.图形的对应长度为200 C. 按图样实际尺寸标注D.图形按比例缩放后的尺寸标注）。

A.物体的实际尺寸是 200B.图形的线段长度是 200C.图形的线段长度是物体的 1/10D. 图形的线段长度是 207.A2 图幅中的 e 值是（）mm 。

A.10B.5C.20D.258.制图标准规定，水平尺寸线上的尺寸数字字头方向是（ ）。

A.向上B. 向左C. 保持字头向上的趋势D. 任意9.标注角度尺寸时，尺寸数字一律水平写，尺寸界线沿径向引出，( )画成圆弧，圆心是角的顶点。

A.尺寸线 B.尺寸界线 C.尺寸线及其终端D.尺寸数字 10.A2 图幅中的 a 值是（ ）mm 。
